1. By : Rachmad Wijaya
TOPOLOGI JARINGAN

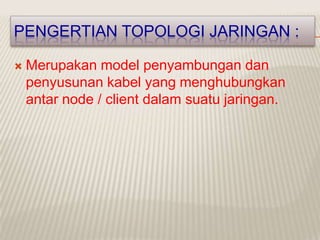

2. PENGERTIAN TOPOLOGI JARINGAN :
 Merupakan model penyambungan dan
penyusunan kabel yang menghubungkan
antar node / client dalam suatu jaringan.

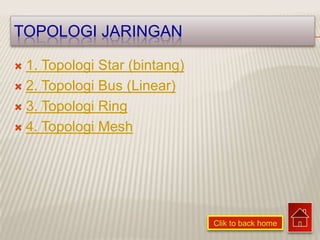

3. TOPOLOGI JARINGAN
 1. Topologi Star (bintang)
 2. Topologi Bus (Linear)
 3. Topologi Ring
 4. Topologi Mesh
Clik to back home

4. PENGERTIAN TOPOLOGI STAR
(BINTANG) :
 Merupakan bentuk topologi jaringan berupa percabangan
(konvergensi) dari node atau titik tengah ke setiap node atau
pengguna .
 Pada topologi star masing-masing workstation dihubungkan
secara langsung ke server atau hub , semua link yang ada harus
melewati pusat penyaluran data tersebut ke semua simpul atau
client .
 Pada jaringan ini , jika salah satu workstation terputus jaringan ,
tidak akan mengganggu kerja workstation lain karena masing-
masing langsung terhubung ke hub.
 Keuntungan dari topologi bintang :
 1. Paling fleksibel dalam perawatan.
 2. Bila terjadi gangguan pada salah satu kabel jaringan lainnya
tidak terganggu.
Back to Topologi Jaringan

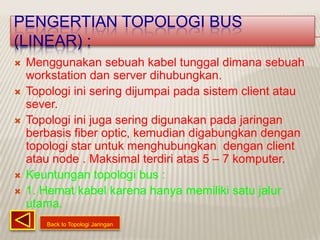

5. PENGERTIAN TOPOLOGI BUS
(LINEAR) :
 Menggunakan sebuah kabel tunggal dimana sebuah
workstation dan server dihubungkan.
 Topologi ini sering dijumpai pada sistem client atau
sever.
 Topologi ini juga sering digunakan pada jaringan
berbasis fiber optic, kemudian digabungkan dengan
topologi star untuk menghubungkan dengan client
atau node . Maksimal terdiri atas 5 – 7 komputer.
 Keuntungan topologi bus :
 1. Hemat kabel karena hanya memiliki satu jalur
utama.
Back to Topologi Jaringan

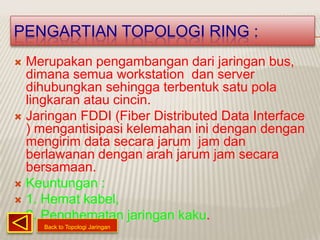

6. PENGARTIAN TOPOLOGI RING :
 Merupakan pengambangan dari jaringan bus,
dimana semua workstation dan server
dihubungkan sehingga terbentuk satu pola
lingkaran atau cincin.
 Jaringan FDDI (Fiber Distributed Data Interface
) mengantisipasi kelemahan ini dengan dengan
mengirim data secara jarum jam dan
berlawanan dengan arah jarum jam secara
bersamaan.
 Keuntungan :
 1. Hemat kabel,
 2. Penghematan jaringan kaku.
Back to Topologi Jaringan

7. PENGERTIAN TOPOLOGI MESH :
 Pada topologi mesh semua server saling terhubung.
 Topologi ini jarang dipakai karena sulit ditangani juga
boros kabel.
 Keuntungan topologi mesh :
 1. Memiliki tingkat kesalahan yang sedikit,
 2. Relatif lebih mudah untuk dilakukan troubleshoot (
gangguan ) ,’
 Kelemahan :
 1. Biaya yang besar untuk memelihara hubungan
yang berlebih,
 2. Sulitnya pada waktu melakukan instalasi
Back to Topologi Jaringan
