1. 1Untuk Tugas TIKSMA N 1 NGAWITAHUN PELAJARAN 2011/2012HARDWARE TIK

2. 2Nama : Sulis Rohim MKelas : XII IPA 4 (27)Nama : Andrew E PKelas : XII IPA 4 (02)

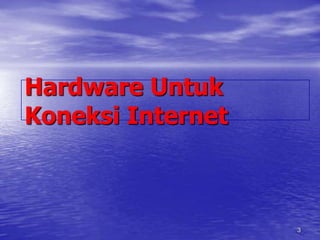

3. 3HardwareUntuk Koneksi Internet

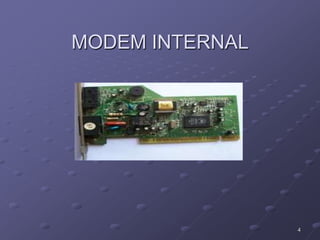

4. 4MODEM INTERNAL

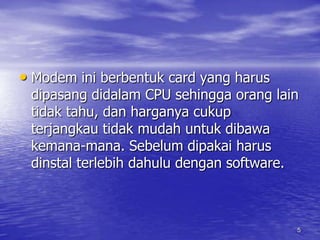

5. 5Modem ini berbentuk card yang harus dipasang didalam CPU sehingga orang lain tidak tahu, dan harganya cukup terjangkau tidak mudah untuk dibawa kemana-mana. Sebelum dipakai harus dinstal terlebih dahulu dengan software.

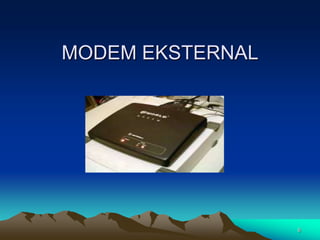

6. 6MODEM EKSTERNAL

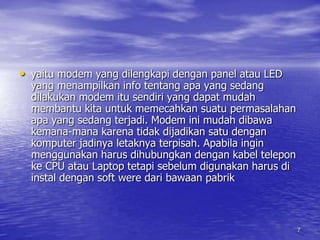

7. 7yaitu modem yang dilengkapi dengan panel atau LED yang menampilkan info tentang apa yang sedang dilakukan modem itu sendiri yang dapat mudah membantu kita untuk memecahkan suatu permasalahan apa yang sedang terjadi. Modem ini mudah dibawa kemana-mana karena tidak dijadikan satu dengan komputer jadinya letaknya terpisah. Apabila ingin menggunakan harus dihubungkan dengan kabel telepon ke CPU atau Laptop tetapi sebelum digunakan harus di instal dengan soft were dari bawaan pabrik

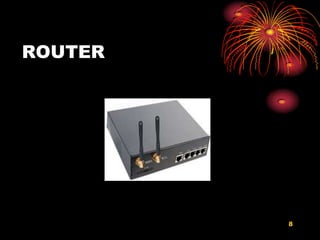

8. 8ROUTER

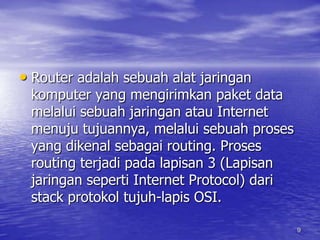

9. 9Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.

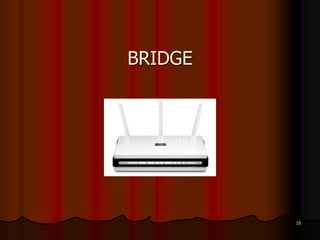

10. 10BRIDGE

11. 11Bridge adalah sebuah komponen jaringan yang digunakan untuk memperluas jaringan atau membuat sebuah segmen jaringan. Bridge jaringan beroperasi di dalam lapisan data-link pada model OSI. Bridge juga dapat digunakan untuk menggabungkan dua buah media jaringan yang berbeda, seperti halnya antara media kabel Unshielded Twisted-Pair (UTP) dengan kabel serat optik atau dua buah arsitektur jaringan yang berbeda, seperti halnya antara Token Ring dan Ethernet. Bridge akan membuat sinyal yang ditransmisikan oleh pengirim tapi tidak melakukan konversi terhadap protokol, sehingga agar dua segmen jaringan yang dikoneksikan ke bridge tersebut harus terdapat protokol jaringan yang sama (seperti halnya TCP/IP). Bridge jaringan juga kadang-kadang mendukung protokol Simple Network Management Protocol (SNMP), dan beberapa di antaranya memiliki fitur diagnosis lainnya.

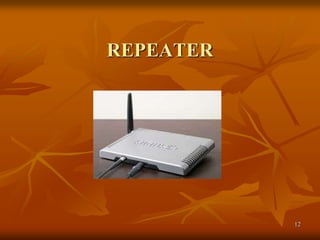

12. 12REPEATER

13. 13Access point mempunyai kemampuan untuk menyediakan up stream link wireless menjadi jaringan kabel seperti normalnya saluran kabel. Repeater juga digunakan untuk menambah jarak maksimum tipa LAN. Repeater akan mengambil semua isyarat yang sampai kepadanya, pada semua LAN yang seterusnya.

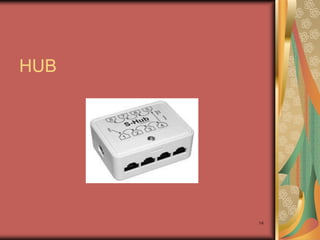

14. 14HUB

15. 15HUB adalah sebuah alat ( digunakan biasanya untuk jaringan LAN ) alat yang bekerja di OSI pada layer Physical layer. Hub berfungsi sebagai konsentrator yaitu digunakan untuk menghubungkan 2 atau lebih komputer yag ada pada jaringan LAN yang menggunaan topologi star. disini hub tidak melakukan traffic control jadi jika terlalu banyak port yang ada pada hub tersebut digunakan akan mengaibatkan kinerja hub turun hal ini terjadi karena sering terjadinya collision antara ethernet.

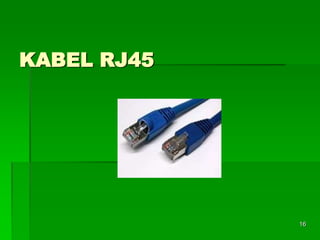

16. 16KABEL RJ45

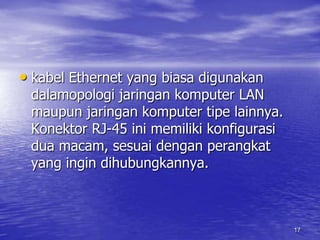

17. 17kabel Ethernet yang biasa digunakan dalamopologi jaringan komputer LAN maupun jaringan komputer tipe lainnya. Konektor RJ-45 ini memiliki konfigurasi dua macam, sesuai dengan perangkat yang ingin dihubungkannya.

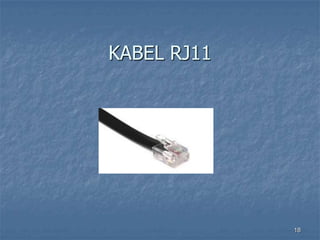

18. 18KABEL RJ11

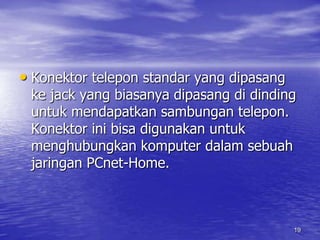

19. 19Konektor telepon standar yang dipasang ke jack yang biasanya dipasang di dinding untuk mendapatkan sambungan telepon. Konektor ini bisa digunakan untuk menghubungkan komputer dalam sebuah jaringan PCnet-Home.
