本文件介绍了辐射的基本概念、生物效应及辐射防护与安全标准，包括辐射的历史、类型及对人体可能造成的健康影响，强调了低剂量辐射的相对安全性。深入探讨了辐射的生物效应、急性效应、后期效应以及防护措施，并提出了实验室操作的安全守则与火灾处理原则。最后，文件还提到了辐射剂量限制的必要性，以防止产生不良健康影响。
Tepco 認識輻射
- 1.
- 2. 綱要 1. 認識輻射 2. 輻射的生物效應 3.輻射防護與安全標準
- 3. 輻射 ( 放射線) 發現史 1895 1896 1898 1899 1932 1953 德國物理學 家倫琴發現 X光 法國物理學 家貝克發現 阿伐、貝他 、加馬射線 居里夫人自 天然鈾礦尋 得釙與鐳二 種放射性元 素 拉塞福發現 放射性元素 “ 釷” 查兌克發現 中子 利用鈷六十 治療癌症首 先被引用

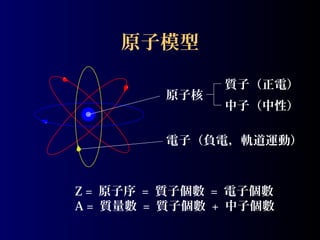

- 4. 原子模型 原子核 質子（正電） 中子（中性） 電子（負電，軌道運動） Z = 原子序= 質子個數 = 電子個數 A = 質量數 = 質子個數 + 中子個數
- 5. 原子輻射與核輻射 核 輻 阿伐粒子 ( 二質子與二中子) 貝他粒子 ( 正電子或負電子 ) 加馬射線 ( 電磁波 ) 中子 射 原 X 射線 ( 電磁波 ) 子 電子 ( 負電子 ) 輻 射

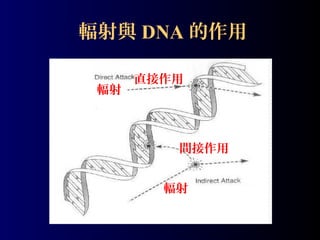

- 6. 游離輻射 • 核輻射的能量在百萬電子伏特 (MeV)的 範圍；原子輻射的能量在仟電子伏特 (keV) 的範圍。 • 這些輻射因能游離物質之分子，產 生正 負離子對，故稱為游離輻射。 • 游離輻射照射人體，與細胞中的重要分 子 ( 如 DNA) 作用，可使分子鍵斷裂，引 起生物效應。
- 7.

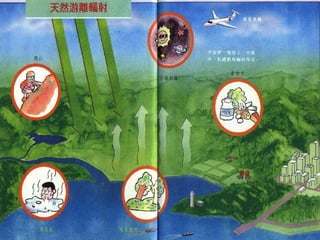

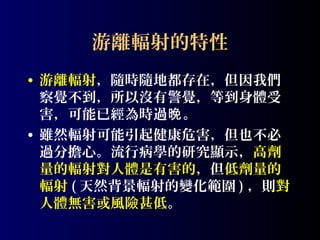

- 8. 游離輻射的特性 • 游離輻射，隨時隨地都存在，但因我們 察覺不到，所以沒有警覺，等到身體受 害，可能已經為時過晚。 • 雖然輻射可能引起健康危害，但也不必 過分擔心。流行病學的研究顯示，高劑 量的輻射對人體是有害的，但低劑量的 輻射( 天然背景輻射的變化範圍 ) ，則對 人體無害或風險甚低。

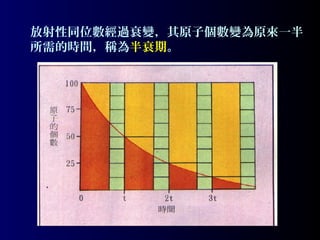

- 11. 活度 (A) 與衰變常數(λ) N dN 發生衰變的機率 = dN/N λ = = N-dN 發生衰變的機率 單位時間 dN / N dt N( t ) = N(0)e -λt 活度：每 秒原子核衰變的個數 A(t) = λ N(t) = λ N(0) e-λt = A(0) e-λt
- 12.
- 13. 相對生物效應 （ Relative BiologicalEffectiveness ） A 輻射 B 輻射 (250keV 之 X-ray) 吸收劑量： DA D250 相同生物效應 數量：吸收劑量 (D) 品質：相對生物效應 (RBE) RBE=D250 / DA

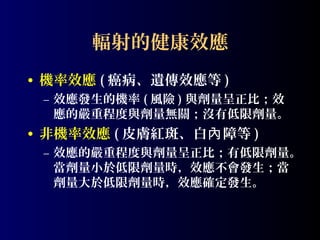

- 14. 輻射的健康效應 • 機率效應 (癌病、遺傳效應等 ) – 效應發生的機率 ( 風險 ) 與劑量呈正比；效 應的嚴重程度與劑量無關；沒有低限劑量。 • 非機率效應 ( 皮膚紅斑、白內 障等 ) – 效應的嚴重程度與劑量呈正比；有低限劑量。 當劑量小於低限劑量時，效應不會發生；當 劑量大於低限劑量時，效應確定發生。

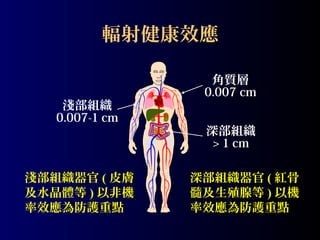

- 15. 輻射健康效應 淺部組織 0.007-1 cm 淺部組織器官 (皮膚 及水晶體等 ) 以非機 率效應為防護重點 角質層 0.007 cm 深部組織 > 1 cm 深部組織器官 ( 紅骨 髓及生殖腺等 ) 以機 率效應為防護重點
- 16. 輻射急性效應 致死劑量 Lethal Dose),LD 接受曝露後 T 天，造成曝露群體中 50% 死亡的 全身急性劑量稱為 LD50/T 劑量。 如： LD50/30 表示接受這個劑量的人，在 30 天內 會有一半的人死亡。約 Sv)
- 17.
- 18. 非機率效應 ( 急性效應 ) 沒有顯著的效應 輕微的血液異常 0~0.5Sv 0.5~1 Sv 5~50% 的患者在 3 小時內嘔吐， 有倦怠和失去胃 口的現象，中度 的血液變化；可 在數週內復原。 1~2 Sv 2~6 Sv 1 小時內嘔吐，嚴重 血液變化、出血、 脫髮，約 80%~100 % 的患者在 2 個月內 死亡，生存者需 要一段很長的時 間復原。 大於 3 西弗以上， 2 小 時以內嘔吐，嚴重 血液變化及出血 6~10 Sv ，兩週後脫髮 ， 20~100% 在 1 個月至 1 年之 間復原。
- 19. 輻射急性效應 後期效應 當劑量小於西弗時，發生白血病 癌症的機率與正常人無顯著差別 白內障 當劑量小於西弗時不會發生 射線對人體生殖腺的可能效應 不孕症 劑量 (Gy) 可能效應 突變 1.5 短期的不孕 萎縮效應 2.5 1 至 2 年不孕 壽命減短 5-6 大部分的人永遠不孕 8 所有的人永遠不孕
- 20. 輻射急性效應 後期效應 癌症 白內障 不孕症 當急性劑量在西弗到西弗之 突變 時，突變的機率是正常情況的倍 萎縮效應 大劑量對組織器官的傷害，造成 壽命減短 新陳代謝失常

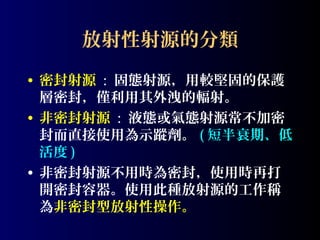

- 21. 放射性射源的分類 • 密封射源 :固態射源，用較堅固的保護 層密封，僅利用其外洩的輻射。 • 非密封射源 : 液態或氣態射源常不加密 封而直接使用為示蹤劑。 ( 短半衰期、低 活度 ) • 非密封射源不用時為密封，使用時再打 開密封容器。使用此種放射源的工作稱 為非密封型放射性操作。
- 22. 體外曝露 粒子 密 粒子 封 x射線、射線 射 中子 源 輻射源在身體外面，輻射由體外射入身體。
- 23. 體內 曝露 呼吸 空浮微粒 飲食 溶入飲水 非密封射源 輻射源污 染體內，輻射由體內 射入組織器官 。
- 24. 體外防護 簡易的輻射防護方法 體內防護 設法防止放射性物質進入人體 (1) 遠離輻射源 (輻射劑量 與距離平方成反比 戴呼吸防護面具 穿著防護衣 避免接觸污染 工作後、吃東西 前要洗手 (2) 減少輻射照射時間 工作區禁止吸煙及飲食 戴防護手套 避免接觸污染 (3) 加屏蔽阻擋輻射
- 25. 粒子的屏蔽考量 • 穿透力極弱（射程很短），只會在人體 表皮之角質層（死組織層）造成劑量， 故不構成健康威脅。 •可不必考慮屏蔽。 • 應小心防護 α 粒子進入體內 （ Q=20 ） 。

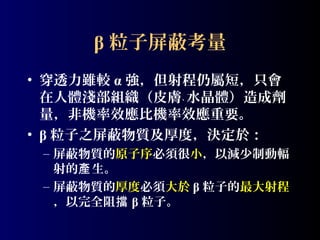

- 26. β 粒子屏蔽考量 • 穿透力雖較α 強，但射程仍屬短，只會 在人體淺部組織（皮膚﹑ 水晶體）造成劑 量，非機率效應比機率效應重要。 • β 粒子之屏蔽物質及厚度，決定於： – 屏蔽物質的原子序必須很小，以減少制動輻 射的產 生。 – 屏蔽物質的厚度必須大於 β 粒子的最大射程 ，以完全阻擋 β 粒子。
- 27. 高能量、高通量 β 粒子的屏蔽 β 粒 子 低高 原原 子子 Z −3 f= × E 0 ×10 3 f=β 粒子轉換成制動輻射的分數 E0=β 粒子之最大能量（ MeV ） Z= 物質之原子序 序序 • 低原子序物質的厚度必須大於 β 粒子的射 程，以完全吸收 β 粒子，並減少制動輻射 的產 生量。 • 高原子序物質可有效衰減所產 生之制動輻 射的量。

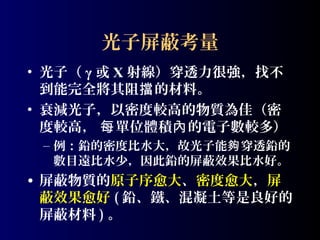

- 28. 光子屏蔽考量 • 光子（ γ或 X 射線）穿透力很強，找不 到能完全將其阻擋 的材料。 • 衰減光子，以密度較高的物質為佳（密 度較高， 每 單位體積內 的電子數較多） – 例：鉛的密度比水大，故光子能夠 穿透鉛的 數目遠比水少，因此鉛的屏蔽效果比水好。 • 屏蔽物質的原子序愈大、密度愈大，屏 蔽效果愈好 ( 鉛、鐵、混凝土等是良好的 屏蔽材料 ) 。
- 29. 光子屏蔽考量 • 半值 層(HVL) －衰減輻射強度至原來一 半所需的屏蔽厚度。 • 針對鈷六十而言， HVL( 鉛 )=1.2 cm ， HVL( 混凝土 )=6.2 cm 。 HVL HVL 經過 N 個半值 層，輻射強度衰減至原來的 (0.5)N
- 30. 常 用 來偵 測 輻 射 的 儀 器 手足偵檢器 熱發光劑量計 劑量筆 輻射偵測的分類 輻射偵測的結果，常因使 用之偵測儀器、幾何形狀或條 碘化鈉偵檢 器或蓋格管 件不同而偵測出不同結果。輻 射偵測儀器可略分為偵測污染 的計數器與測取劑量率的偵檢 儀。

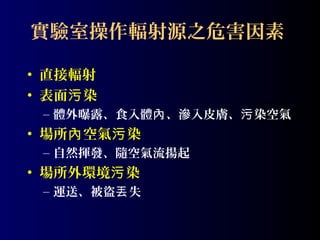

- 31. 實驗室操作輻射源之危害因素 • 直接輻射 • 表面污染 – 體外曝露、食入體內 、滲入皮膚、污 染空氣 • 場所內 空氣污 染 – 自然揮發、隨空氣流揚起 • 場所外環境污 染 – 運送、被盜丟 失
- 32. 實驗室操作輻射源之安全守則 • 進入實驗室須穿工作衣與套鞋。 • 在實驗室內不得吸煙或飲食。 • 如非必要私人物品勿攜進室內 ，操作所產 生之廢料應 按規定收集、處理。 • 射源之領用與歸還應確實記錄 。 • 做實驗時必須佩帶人員劑量佩章。 • 處理放射性物質時應戴橡皮手套。 • 輻射源需小心處理，並使用適當輔助工具。吸取液態 放射性物質時，應使用安全吸球，嚴禁以口接觸、吸 管吸取。
- 33. 實驗室操作輻射源之安全守則 • 操作鬆散的放射性物質，或加熱處理過程，應在氣櫃 內 進行。 •操作過程中如不慎吸入放射性物質，或發生與放射性 物質有關之身體傷害時，應即通知輻防人員。 • 遵循 TSD 體外輻射暴露防護準則。（ T ：時間短﹔ S ：使用屏蔽﹔ D ：距離長）避免不必要的體外暴露。 • 實驗完畢應偵測實驗場所如檯 面、地面、氣櫃、水槽 是否污 染，如有污 染應即除污 。 • 離開實驗室前，應偵測身體是否受到污 染。如發現污 染，應即依人員除污步 驟進行除污 ，確認無污 染始 得離去。
- 34. 輻射場所發生火災之處理原則 • 初期滅火，防止延燒，聯絡輻防人員、場所主管及相 關人員、消防隊和警衛隊。 • 滅火時，避免用強力噴水撲滅，因易引起放射性物質 濺散。 •放置放射性物質周圍，不要讓火延燒靠近，如有時間 ，以將放射性物質移出場所，並攬繩定界暫時保管為 宜。 • 火災時，應進行區域管制，進入設施中的人應穿著衣 物並戴口罩，並於滅火後即進行污 染監測及除污 。
- 35. 輻射劑量限制之目的 • 防止非機率效應損害之發生 (絕 對安 全)。 • 抑低機率效應之發生率，至可接受的低 水平 ( 相對安全 ) 。
- 36. 個別組織器官的等值 ( 效) 劑量 H HT,26 = DT x Q HT,60 = DT x WR H 肝 肺 HT,26 ：等效劑量 dose equivalent (Sv) HT,60 ：等值 劑量 equivalent dose (Sv) DT ：吸收劑量 organ absorbed dose (Gy) Q ：射質因數 (quality factor) WR ：輻射加權因數 (radiation weighting factor)

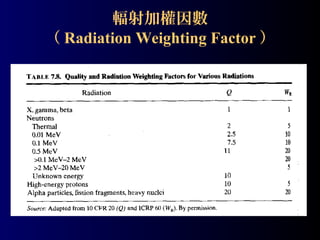

- 37. 輻射加權因數 （ Radiation WeightingFactor ）

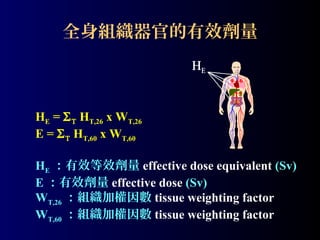

- 38. 全身組織器官的有效劑量 HE HE = ΣΤ HT,26 x WT,26 E = Σ Τ HT,60 x WT,60 HE ：有效等效劑量 effective dose equivalent (Sv) E ：有效劑量 effective dose (Sv) WT,26 ：組織加權因數 tissue weighting factor WT,60 ：組織加權因數 tissue weighting factor
- 39. ICRP-26 與 ICRP-60之組織加權因數比較 Tissue (WT,26) Tissue (WT,60) Thyroid (0.03) Thyroid (0.05) Oesophagus (0.05) Breast (0.05) Lung (0.12) Stomach (0.12) Liver (0.05) Colon (0.12) Bladder (0.05) Gonads (0.20) Skin (0.01) Bone surface (0.01) Red bone marrow (0.12) Remainder (0.05) Lung (0.12) Breast (0.15) Gonads (0.25) Bone surface (0.03) Red bone marrow (0.12) Remainder (0.30)
- 40. 我國游離輻射防護安全標準 我國游離輻射防護安全標準之工作人員的個人 劑量限度： • 全身之有效等效劑量於一年內不得超過 50毫 西弗。 • 眼球水晶體之等效劑量於一年內 不得超過 150 毫西弗。 • 其他個別器官、組織、手足之等效劑量於一年 內 不得超過 500 毫西弗。

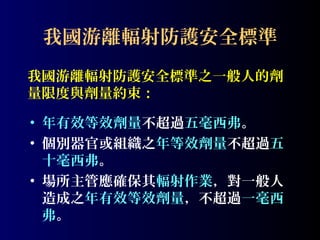

- 41. 我國游離輻射防護安全標準 我國游離輻射防護安全標準之一般人的劑 量限度與劑量約束： • 年有效等效劑量不超過五毫西弗。 • 個別器官或組織之年等效劑量不超過五 十毫西弗。 •場所主管應確保其輻射作業，對一般人 造成之年有效等效劑量，不超過一毫西 弗。

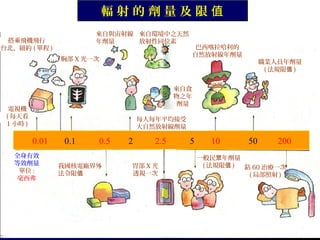

- 42. 輻射的劑量及限值 來自與宙射線 來自環境中之天然 年劑量 放射性同位素 搭乘飛機飛行 台北、紐約 (單程 ) 巴西喀拉哈利的 自然放射線年劑量 胸部 X 光一次 職業人員年劑量 ( 法規限值 ) 來自食 物之年 劑量 電視機 ( 每天看 1 小時 ) 每人每年平均接受 大自然放射線劑量 0.01 全身有效 等效劑量 單位 : 毫西弗 0.1 0.5 我國核電廠界外 法令限值 2 2.5 胃部 X 光 透視一次 5 10 50 200 一般民眾年劑量 ( 法規限值 ) 鈷 60 治療一次 ( 局部照射 )
