Prosedur Penggunaan Alat VAC

1. Technical Training

2. Technical Training

3. Technical Training
TOPIC :
• Cleaning Process
• Do & Don’t
• Alerts and Alarms

4. Technical Training
• Session 1 : Cleaning Process

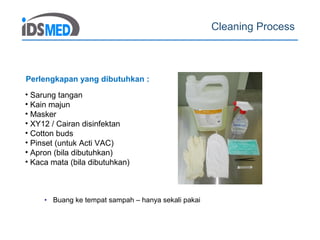

5. Cleaning Process
• Buang ke tempat sampah – hanya sekali pakai
• Sarung tangan
• Kain majun
• Masker
• XY12 / Cairan disinfektan
• Cotton buds
• Pinset (untuk Acti VAC)
• Apron (bila dibutuhkan)
• Kaca mata (bila dibutuhkan)
Perlengkapan yang dibutuhkan :

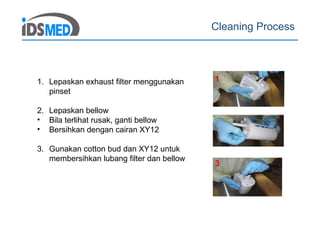

6. Cleaning Process
1
3
1. Lepaskan exhaust filter menggunakan
pinset
2. Lepaskan bellow
• Bila terlihat rusak, ganti bellow
• Bersihkan dengan cairan XY12
3. Gunakan cotton bud dan XY12 untuk
membersihkan lubang filter dan bellow

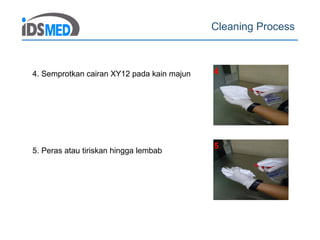

7. Cleaning Process
4. Semprotkan cairan XY12 pada kain majun
5. Peras atau tiriskan hingga lembab
4
5

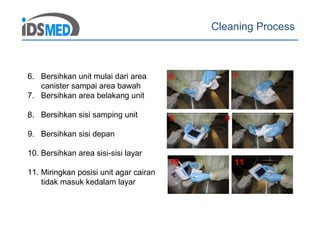

8. Cleaning Process
8
6 7
10 11
8 9
6. Bersihkan unit mulai dari area
canister sampai area bawah
7. Bersihkan area belakang unit
8. Bersihkan sisi samping unit
9. Bersihkan sisi depan
10. Bersihkan area sisi-sisi layar
11. Miringkan posisi unit agar cairan
tidak masuk kedalam layar

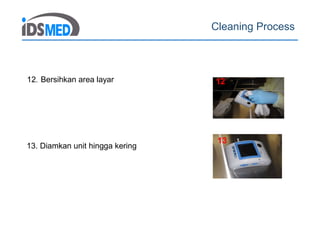

9. Cleaning Process
12. Bersihkan area layar 12
13
13. Diamkan unit hingga kering

10. Technical Training
• Ketika membersihkan unit
harus ekstra hati-hati, jangan
sampai cairan yang masuk
kedalam unit lewat tepi layar
• Jangan menekan terlalu keras
pada bagian layar
• Jangan membuka karet pada
tepi layar
PERHATIAN

11. Cleaning Process
• Bersihkan adaptor dan kabel power
• Pastikan adaptor dan kabel power
tidak rusak atau cacat

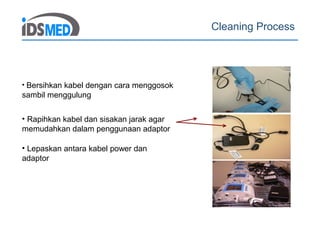

12. Cleaning Process
neatly wrapped leave
• Bersihkan kabel dengan cara menggosok
sambil menggulung
• Rapihkan kabel dan sisakan jarak agar
memudahkan dalam penggunaan adaptor
• Lepaskan antara kabel power dan
adaptor

13. Technical Training
• Bersihkan juga boks unit agar
terhindar dari noda dan bakteri

14. Technical Training
• Session 2 : Do & Don’t

15. Do & Don’t

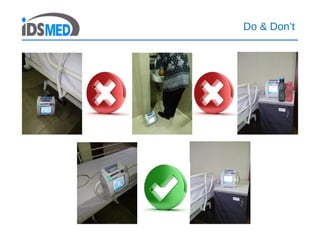

16. Do & Don’t

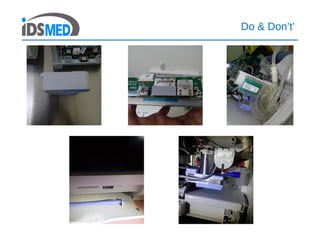

17. Do & Don’t’

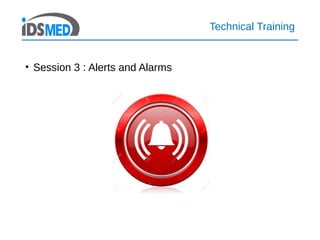

18. Technical Training
• Session 3 : Alerts and Alarms

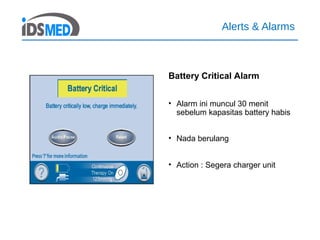

19. Alerts & Alarms
Battery Critical Alarm
• Alarm ini muncul 30 menit
sebelum kapasitas battery habis
• Nada berulang
• Action : Segera charger unit

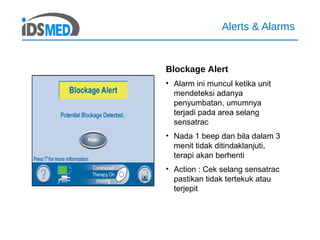

20. Alerts & Alarms
Blockage Alert
• Alarm ini muncul ketika unit
mendeteksi adanya
penyumbatan, umumnya
terjadi pada area selang
sensatrac
• Nada 1 beep dan bila dalam 3
menit tidak ditindaklanjuti,
terapi akan berhenti
• Action : Cek selang sensatrac
pastikan tidak tertekuk atau
terjepit

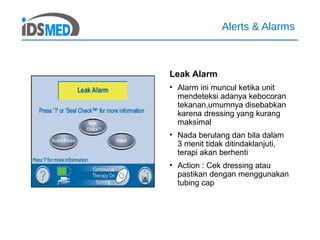

21. Alerts & Alarms
Leak Alarm
• Alarm ini muncul ketika unit
mendeteksi adanya kebocoran
tekanan,umumnya disebabkan
karena dressing yang kurang
maksimal
• Nada berulang dan bila dalam
3 menit tidak ditindaklanjuti,
terapi akan berhenti
• Action : Cek dressing atau
pastikan dengan menggunakan
tubing cap

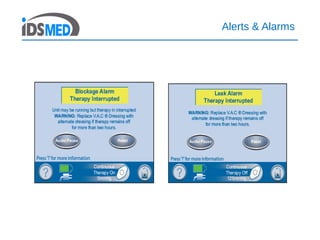

22. Alerts & Alarms

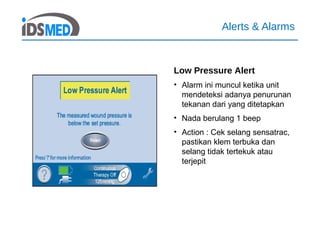

23. Alerts & Alarms
Low Pressure Alert
• Alarm ini muncul ketika unit
mendeteksi adanya penurunan
tekanan dari yang ditetapkan
• Nada berulang 1 beep
• Action : Cek selang sensatrac,
pastikan klem terbuka dan
selang tidak tertekuk atau
terjepit

24. Alerts & Alarms
Canister Full Therapy
Interrupted
 Alarm ini muncul ketika
kapasitas canister sudah terisi
penuh
 Nada 1 beep berulang dan
terapi secara otomatis akan
berhenti
 Action : Segera ganti canister

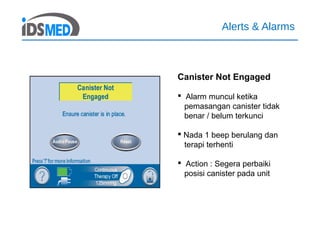

25. Alerts & Alarms
Canister Not Engaged
 Alarm muncul ketika
pemasangan canister tidak
benar / belum terkunci
 Nada 1 beep berulang dan
terapi terhenti
 Action : Segera perbaiki
posisi canister pada unit

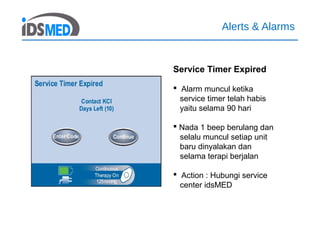

26. Alerts & Alarms
Service Timer Expired
 Alarm muncul ketika
service timer telah habis
yaitu selama 90 hari
 Nada 1 beep berulang dan
selalu muncul setiap unit
baru dinyalakan dan
selama terapi berjalan
 Action : Hubungi service
center idsMED

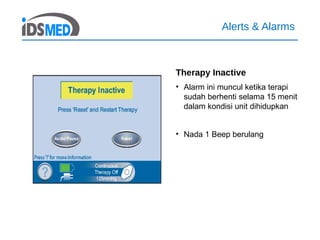

27. Alerts & Alarms
Therapy Inactive
• Alarm ini muncul ketika terapi
sudah berhenti selama 15 menit
dalam kondisi unit dihidupkan
• Nada 1 Beep berulang

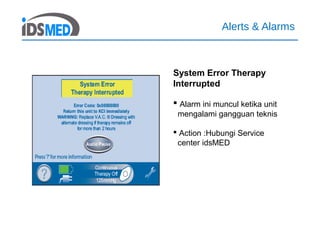

28. Alerts & Alarms
System Error Therapy
Interrupted
 Alarm ini muncul ketika unit
mengalami gangguan teknis
 Action :Hubungi Service
center idsMED

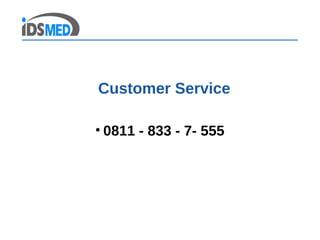

29. Customer Service
• 0811 - 833 - 7- 555
