ΤΕΧΝΟΛΟΓΙΑ ΔΙΚΤΥΩΝ
ΕΠΙΚΟΙΝΩΝΙΩΝ

          ΚΕΦΑΛΑΙΟ 1
 ΑΡΧΕΣ ΔΙΚΤΥΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ

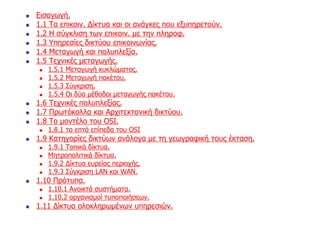

n   Εισαγωγή.
n   1.1 Τα επικοιν. Δίκτυα και οι ανάγκες που εξυπηρετούν.
n   1.2 Η σύγκλιση των επικοιν. με την πληροφ.
n   1.3 Υπηρεσίες δικτύου επικοινωνίας.
n   1.4 Μεταγωγή και πολυπλεξία.
n   1.5 Τεχνικές μεταγωγής.
    n   1.5.1   Μεταγωγή κυκλώματος.
    n   1.5.2   Μεταγωγή πακέτου.
    n   1.5.3   Σύγκριση.
    n   1.5.4   Οι δύο μέθοδοι μεταγωγής πακέτου.

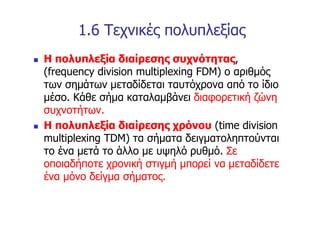

n   1.6 Τεχνικές πολυπλεξίας.

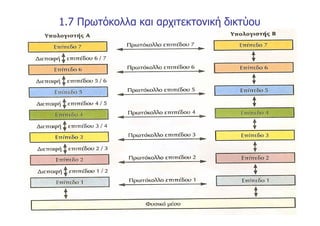

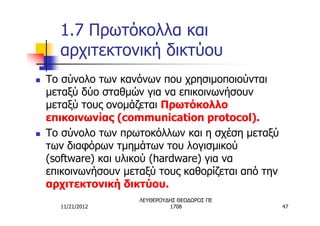

n   1.7 Πρωτόκολλα και Αρχιτεκτονική δικτύου.

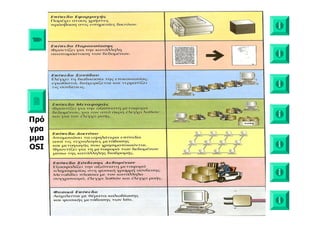

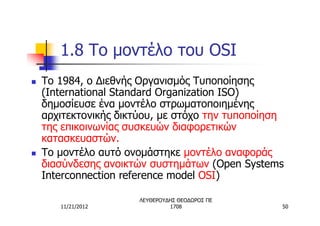

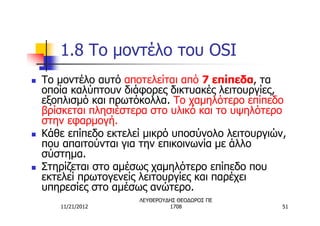

n   1.8 Το μοντέλο του OSI.

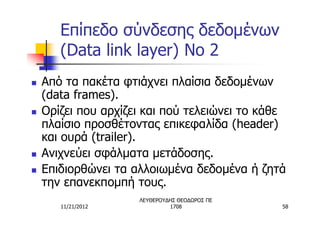

    n   1.8.1 τα επτά επίπεδα του OSI
n   1.9 Κατηγορίες δικτύων ανάλογα με τη γεωγραφική τους έκταση.

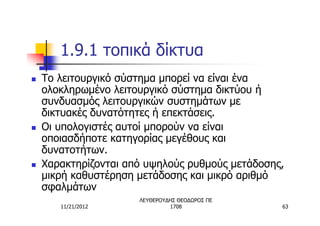

    n   1.9.1 Τοπικά δίκτυα.
    n   Μητροπολιτικά δίκτυα.

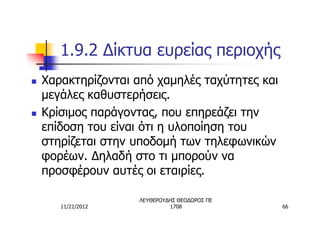

    n   1.9.2 Δίκτυα ευρείας περιοχής.

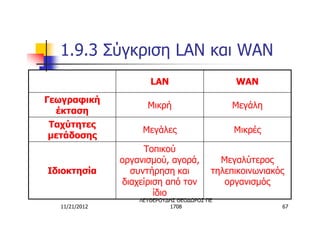

    n   1.9.3 Σύγκριση LAN και WAN.

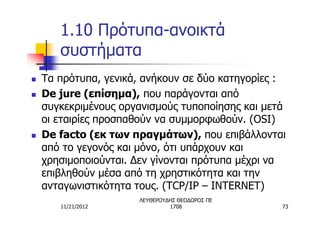

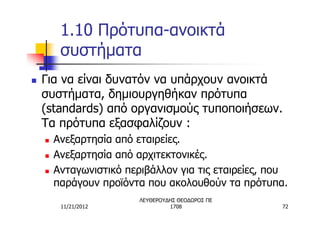

n   1.10 Πρότυπα.

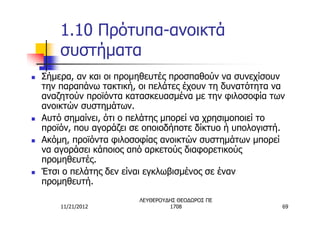

    n   1.10.1 Ανοικτά συστήματα.
    n   1.10.2 οργανισμοί τυποποιήσεων.

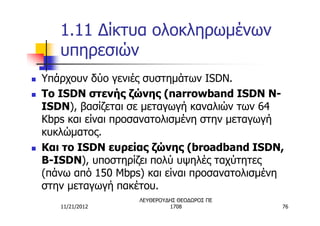

n   1.11 Δίκτυα ολοκληρωμένων υπηρεσιών.

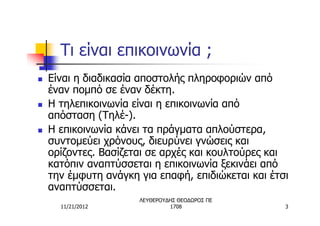

Τι είναι επικοινωνία ;
n   Είναι η διαδικασία αποστολής πληροφοριών από
    έναν πομπό σε έναν δέκτη.
n   Η τηλεπικοινωνία είναι η επικοινωνία από
    απόσταση (Τηλέ-).
n   Η επικοινωνία κάνει τα πράγματα απλούστερα,
    συντομεύει χρόνους, διευρύνει γνώσεις και
    ορίζοντες. Βασίζεται σε αρχές και κουλτούρες και
    κατόπιν αναπτύσσεται η επικοινωνία ξεκινάει από
    την έμφυτη ανάγκη για επαφή, επιδιώκεται και έτσι
    αναπτύσσεται.
                      ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
      11/21/2012               1708                 3

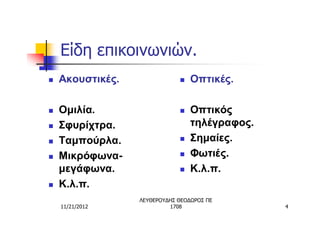

Είδη επικοινωνιών.
n   Ακουστικές.               n   Οπτικές.

n   Ομιλία.                   n   Οπτικός
n   Σφυρίχτρα.                    τηλέγραφος.
n   Ταμπούρλα.                n   Σημαίες.
n   Μικρόφωνα-                n   Φωτιές.
    μεγάφωνα.                 n   Κ.λ.π.
n   Κ.λ.π.
                  ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
    11/21/2012             1708                 4

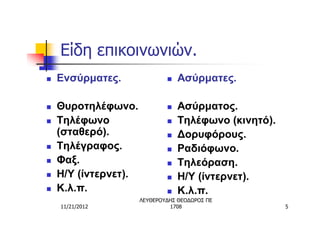

Είδη επικοινωνιών.
n   Ενσύρματες.               n   Ασύρματες.

n   Θυροτηλέφωνο.             n   Ασύρματος.
n   Τηλέφωνο                  n   Τηλέφωνο (κινητό).
    (σταθερό).                n   Δορυφόρους.
n   Τηλέγραφος.               n   Ραδιόφωνο.
n   Φαξ.                      n   Τηλεόραση.
n   Η/Υ (ίντερνετ).           n   Η/Υ (ίντερνετ).
n   Κ.λ.π.                    n   Κ.λ.π.
                      ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
    11/21/2012                 1708                    5

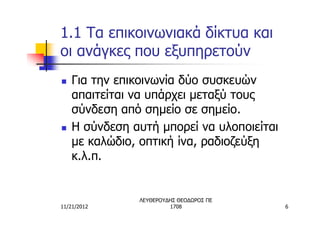

1.1 Τα επικοινωνιακά δίκτυα και
οι ανάγκες που εξυπηρετούν
n   Για την επικοινωνία δύο συσκευών
    απαιτείται να υπάρχει μεταξύ τους
    σύνδεση από σημείο σε σημείο.
n   Η σύνδεση αυτή μπορεί να υλοποιείται
    με καλώδιο, οπτική ίνα, ραδιοζεύξη
    κ.λ.π.


               ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012              1708               6

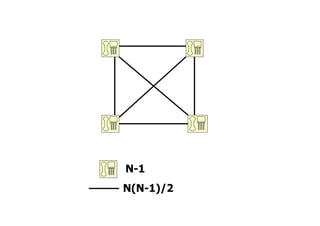

Ν-1
Ν(Ν-1)/2

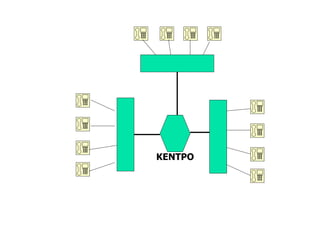

ΚΕΝΤΡΟ
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 1
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 1

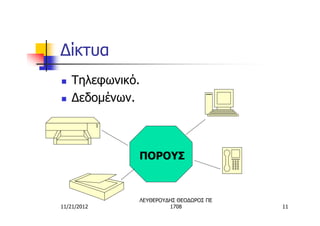

Δίκτυα
n   Τηλεφωνικό.
n   Δεδομένων.



              ΠΟΡΟΥΣ



              ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012             1708             11

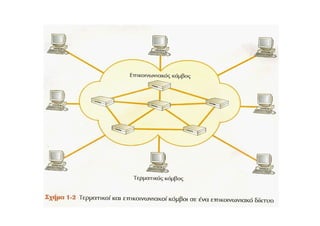

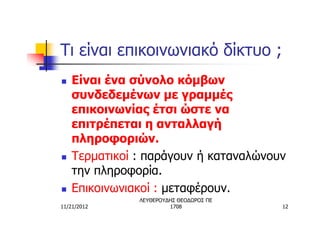

Τι είναι επικοινωνιακό δίκτυο ;
n   Είναι ένα σύνολο κόμβων
    συνδεδεμένων με γραμμές
    επικοινωνίας έτσι ώστε να
    επιτρέπεται η ανταλλαγή
    πληροφοριών.
n   Τερματικοί : παράγουν ή καταναλώνουν
    την πληροφορία.
n   Επικοινωνιακοί : μεταφέρουν.
               ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012              1708             12
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 1

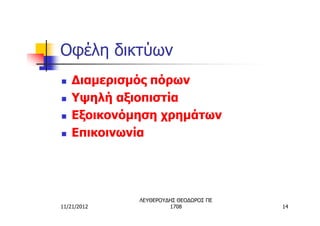

Οφέλη δικτύων
n   Διαμερισμός πόρων
n   Υψηλή αξιοπιστία
n   Εξοικονόμηση χρημάτων
n   Επικοινωνία




             ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012            1708             14
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 1

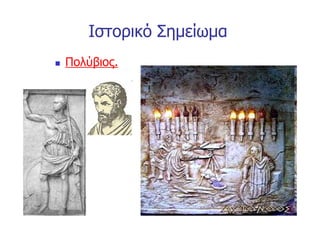

Ιστορικό Σημείωμα
n   Πολύβιος.

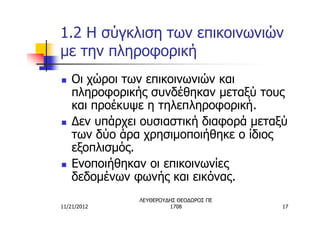

1.2 Η σύγκλιση των επικοινωνιών
με την πληροφορική
n   Οι χώροι των επικοινωνιών και
    πληροφορικής συνδέθηκαν μεταξύ τους
    και προέκυψε η τηλεπληροφορική.
n   Δεν υπάρχει ουσιαστική διαφορά μεταξύ
    των δύο άρα χρησιμοποιήθηκε ο ίδιος
    εξοπλισμός.
n   Ενοποιήθηκαν οι επικοινωνίες
    δεδομένων φωνής και εικόνας.
               ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012              1708             17

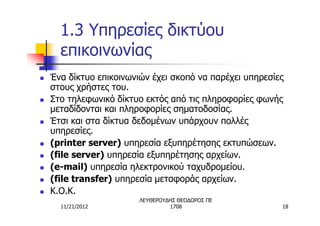

1.3 Υπηρεσίες δικτύου
      επικοινωνίας
n   Ένα δίκτυο επικοινωνιών έχει σκοπό να παρέχει υπηρεσίες
    στους χρήστες του.
n   Στο τηλεφωνικό δίκτυο εκτός από τις πληροφορίες φωνής
    μεταδίδονται και πληροφορίες σηματοδοσίας.
n   Έτσι και στα δίκτυα δεδομένων υπάρχουν πολλές
    υπηρεσίες.
n   (printer server) υπηρεσία εξυπηρέτησης εκτυπώσεων.
n   (file server) υπηρεσία εξυπηρέτησης αρχείων.
n   (e-mail) υπηρεσία ηλεκτρονικού ταχυδρομείου.
n   (file transfer) υπηρεσία μεταφοράς αρχείων.
n   Κ.Ο.Κ.
                         ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
      11/21/2012                  1708                    18
1.3 Υπηρεσίες δικτύου
επικοινωνίας
n   Η σύγκλιση των τεχνολογιών των
    επικοινωνιών και Η/Υ έκανε δυνατή σήμερα
    την μετάδοση κάθε μορφής πληροφορίας.
n   Υπάρχει όμως μία θεμελιώδης αρχή, όλες οι
    πληροφορίες είναι σε μορφή bit, και
    μετασχηματίζονται σε ηλεκτρικό αναλογικό
    σήμα για να μεταφερθούν από το μέσο
    μετάδοσης.

                 ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012                1708                  19
1.3 Υπηρεσίες δικτύου
επικοινωνίας
n   Ανάλογα με την υπηρεσία επικοινωνίας η
    μεταφορά των bits μπορεί να είναι λιγότερο ή
    περισσότερο αξιόπιστη και να διαρκεί
    περισσότερο ή λιγότερο χρόνο.
n   Σύμφωνα με τα παραπάνω έχουμε
    διαφορετικές κατηγορίες υπηρεσιών
    επικοινωνίας.
     n   Σύγχρονες.
     n   Ασύγχρονες.
                   ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012                  1708               20

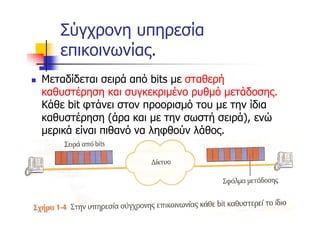

Σύγχρονη υπηρεσία
       επικοινωνίας.
n   Μεταδίδεται σειρά από bits με σταθερή
    καθυστέρηση και συγκεκριμένο ρυθμό μετάδοσης.
    Κάθε bit φτάνει στον προορισμό του με την ίδια
    καθυστέρηση (άρα και με την σωστή σειρά), ενώ
    μερικά είναι πιθανό να ληφθούν λάθος.




                       ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012               1708                 21

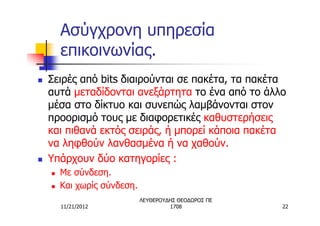

Ασύγχρονη υπηρεσία
        επικοινωνίας.
n   Σειρές από bits διαιρούνται σε πακέτα, τα πακέτα
    αυτά μεταδίδονται ανεξάρτητα το ένα από το άλλο
    μέσα στο δίκτυο και συνεπώς λαμβάνονται στον
    προορισμό τους με διαφορετικές καθυστερήσεις
    και πιθανά εκτός σειράς, ή μπορεί κάποια πακέτα
    να ληφθούν λανθασμένα ή να χαθούν.
n   Υπάρχουν δύο κατηγορίες :
    n   Με σύνδεση.
    n   Και χωρίς σύνδεση.
                             ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
        11/21/2012                    1708             22

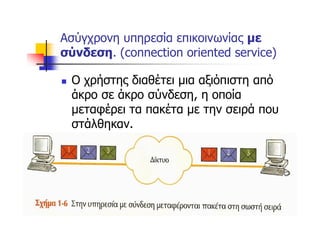

Ασύγχρονη υπηρεσία επικοινωνίας με
σύνδεση. (connection oriented service)

n   Ο χρήστης διαθέτει μια αξιόπιστη από
    άκρο σε άκρο σύνδεση, η οποία
    μεταφέρει τα πακέτα με την σειρά που
    στάλθηκαν.




               ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012              1708               23

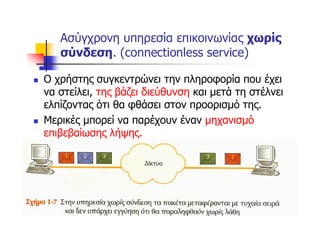

Ασύγχρονη υπηρεσία επικοινωνίας χωρίς
       σύνδεση. (connectionless service)

n   Ο χρήστης συγκεντρώνει την πληροφορία που έχει
    να στείλει, της βάζει διεύθυνση και μετά τη στέλνει
    ελπίζοντας ότι θα φθάσει στον προορισμό της.
n   Μερικές μπορεί να παρέχουν έναν μηχανισμό
    επιβεβαίωσης λήψης.




                        ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012                1708                 24

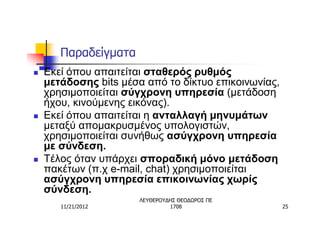

Παραδείγματα
n   Εκεί όπου απαιτείται σταθερός ρυθμός
    μετάδοσης bits μέσα από το δίκτυο επικοινωνίας,
    χρησιμοποιείται σύγχρονη υπηρεσία (μετάδοση
    ήχου, κινούμενης εικόνας).
n   Εκεί όπου απαιτείται η ανταλλαγή μηνυμάτων
    μεταξύ απομακρυσμένος υπολογιστών,
    χρησιμοποιείται συνήθως ασύγχρονη υπηρεσία
    με σύνδεση.
n   Τέλος όταν υπάρχει σποραδική μόνο μετάδοση
    πακέτων (π.χ e-mail, chat) χρησιμοποιείται
    ασύγχρονη υπηρεσία επικοινωνίας χωρίς
    σύνδεση.
                       ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012               1708                  25

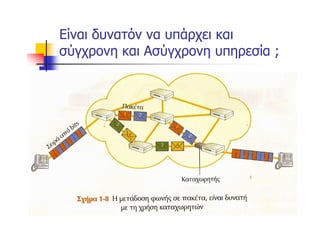

Είναι δυνατόν να υπάρχει και
σύγχρονη και Ασύγχρονη υπηρεσία ;




             ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012            1708             26

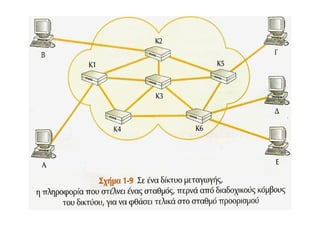

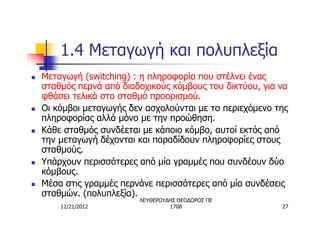

1.4 Μεταγωγή και πολυπλεξία
n   Μεταγωγή (switching) : η πληροφορία που στέλνει ένας
    σταθμός περνά από διαδοχικούς κόμβους του δικτύου, για να
    φθάσει τελικά στο σταθμό προορισμού.
n   Οι κόμβοι μεταγωγής δεν ασχολούνται με το περιεχόμενο της
    πληροφορίας αλλά μόνο με την προώθηση.
n   Κάθε σταθμός συνδέεται με κάποιο κόμβο, αυτοί εκτός από
    την μεταγωγή δέχονται και παραδίδουν πληροφορίες στους
    σταθμούς.
n   Υπάρχουν περισσότερες από μία γραμμές που συνδέουν δύο
    κόμβους.
n   Μέσα στις γραμμές περνάνε περισσότερες από μία συνδέσεις
    σταθμών. (πολυπλεξία).
                          ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
        11/21/2012                 1708                    27
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 1

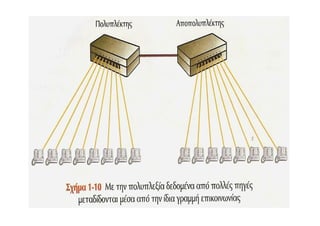

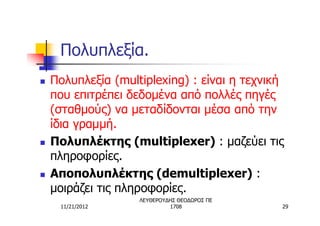

Πολυπλεξία.
n   Πολυπλεξία (multiplexing) : είναι η τεχνική
    που επιτρέπει δεδομένα από πολλές πηγές
    (σταθμούς) να μεταδίδονται μέσα από την
    ίδια γραμμή.
n   Πολυπλέκτης (multiplexer) : μαζεύει τις
    πληροφορίες.
n   Αποπολυπλέκτης (demultiplexer) :
    μοιράζει τις πληροφορίες.
                    ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
     11/21/2012              1708             29
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 1

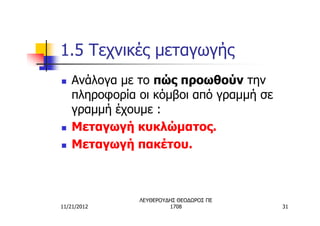

1.5 Τεχνικές μεταγωγής
n   Ανάλογα με το πώς προωθούν την
    πληροφορία οι κόμβοι από γραμμή σε
    γραμμή έχουμε :
n   Μεταγωγή κυκλώματος.
n   Μεταγωγή πακέτου.



               ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012              1708             31
1.5.1 Μεταγωγή κυκλώματος
n   Για να επικοινωνήσουν δύο σταθμοί
    αποκαθίσταται μια αποκλειστική φυσική
    σύνδεση μεταξύ τους.
n   Αποκατάσταση, μεταφορά,
    τερματισμός.
n   Αναποτελεσματική τεχνική υπάρχει
    χρόνος που δεν χρησιμοποιείτε.

               ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012              1708             32
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 1
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 1

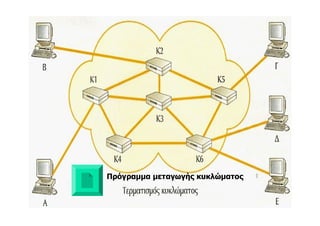

Πρόγραμμα μεταγωγής κυκλώματος

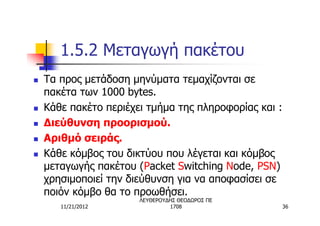

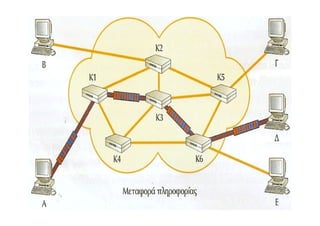

1.5.2 Μεταγωγή πακέτου
n   Τα προς μετάδοση μηνύματα τεμαχίζονται σε
    πακέτα των 1000 bytes.
n   Κάθε πακέτο περιέχει τμήμα της πληροφορίας και :
n   Διεύθυνση προορισμού.
n   Αριθμό σειράς.
n   Κάθε κόμβος του δικτύου που λέγεται και κόμβος
    μεταγωγής πακέτου (Packet Switching Node, PSN)
    χρησιμοποιεί την διεύθυνση για να αποφασίσει σε
    ποιόν κόμβο θα το προωθήσει.
                       ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012               1708                   36

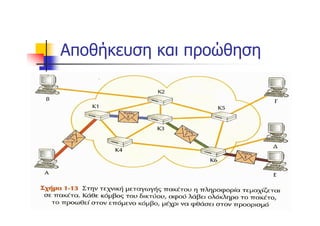

Αποθήκευση και προώθηση




             ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012            1708             37

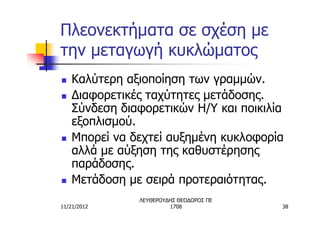

Πλεονεκτήματα σε σχέση με
την μεταγωγή κυκλώματος
n   Καλύτερη αξιοποίηση των γραμμών.
n   Διαφορετικές ταχύτητες μετάδοσης.
    Σύνδεση διαφορετικών Η/Υ και ποικιλία
    εξοπλισμού.
n   Μπορεί να δεχτεί αυξημένη κυκλοφορία
    αλλά με αύξηση της καθυστέρησης
    παράδοσης.
n   Μετάδοση με σειρά προτεραιότητας.
               ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012              1708             38

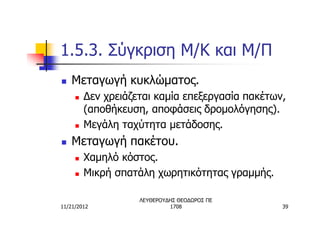

1.5.3. Σύγκριση Μ/Κ και Μ/Π
n   Μεταγωγή κυκλώματος.
     n   Δεν χρειάζεται καμία επεξεργασία πακέτων,
         (αποθήκευση, αποφάσεις δρομολόγησης).
     n   Μεγάλη ταχύτητα μετάδοσης.
n   Μεταγωγή πακέτου.
     n   Χαμηλό κόστος.
     n   Μικρή σπατάλη χωρητικότητας γραμμής.

                    ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012                   1708                39

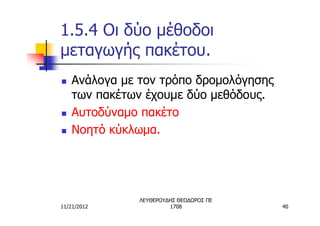

1.5.4 Οι δύο μέθοδοι
μεταγωγής πακέτου.
n   Ανάλογα με τον τρόπο δρομολόγησης
    των πακέτων έχουμε δύο μεθόδους.
n   Αυτοδύναμο πακέτο
n   Νοητό κύκλωμα.




               ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012              1708             40

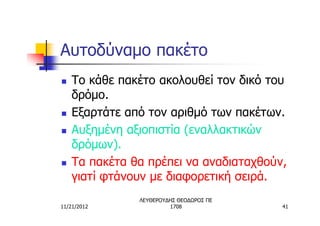

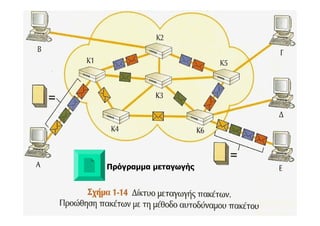

Αυτοδύναμο πακέτο
n   Το κάθε πακέτο ακολουθεί τον δικό του
    δρόμο.
n   Εξαρτάτε από τον αριθμό των πακέτων.
n   Αυξημένη αξιοπιστία (εναλλακτικών
    δρόμων).
n   Τα πακέτα θα πρέπει να αναδιαταχθούν,
    γιατί φτάνουν με διαφορετική σειρά.
               ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012              1708             41

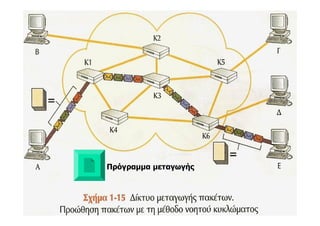

Πρόγραμμα μεταγωγής
Νοητό κύκλωμα
n   Πριν αρχίσει η αποστολή των πακέτων
    επιλέγεται η καλύτερη διαδρομή.
n   Ταξινομημένη παραλαβή = μεγαλύτερη
    ταχύτητα.
n   Μειωμένη αξιοπιστία.
n   Δεν μπορεί να γίνει εύκολα
    αναδρομολόγηση.
               ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012              1708              43
Πρόγραμμα μεταγωγής
1.6 Τεχνικές πολυπλεξίας
n   Η πολυπλεξία διαίρεσης συχνότητας,
    (frequency division multiplexing FDM) ο αριθμός
    των σημάτων μεταδίδεται ταυτόχρονα από το ίδιο
    μέσο. Κάθε σήμα καταλαμβάνει διαφορετική ζώνη
    συχνοτήτων.
n   Η πολυπλεξία διαίρεσης χρόνου (time division
    multiplexing TDM) τα σήματα δειγματοληπτούνται
    το ένα μετά το άλλο με υψηλό ρυθμό. Σε
    οποιαδήποτε χρονική στιγμή μπορεί να μεταδίδετε
    ένα μόνο δείγμα σήματος.
1.6 Τεχνικές πολυπλεξίας
n   Σύγχρονη πολυπλεξία διαίρεσης χρόνου
    (synchronous TDM), όταν το εύρος ζώνης
    του μέσου μετάδοσης είναι μεγαλύτερο από
    το συνολικό εύρος ζώνης των προς μετάδοση
    σημάτων.
n   Στατιστική πολυπλεξία διαίρεσης χρόνου
    (statistical TDM) επιτρέπει την ύπαρξη
    ρυθμού μετάδοσης μικρότερου από το
    συνολικό ρυθμό μετάδοσης των πηγών.
                ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012               1708              46
1.7 Πρωτόκολλα και
      αρχιτεκτονική δικτύου
n   Το σύνολο των κανόνων που χρησιμοποιούνται
    μεταξύ δύο σταθμών για να επικοινωνήσουν
    μεταξύ τους ονομάζεται Πρωτόκολλο
    επικοινωνίας (communication protocol).
n   Το σύνολο των πρωτοκόλλων και η σχέση μεταξύ
    των διαφόρων τμημάτων του λογισμικού
    (software) και υλικού (hardware) για να
    επικοινωνήσουν μεταξύ τους καθορίζεται από την
    αρχιτεκτονική δικτύου.
                      ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
      11/21/2012               1708                  47

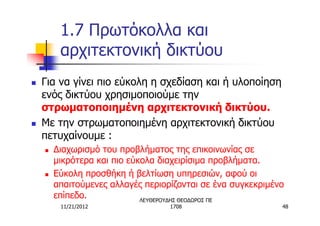

1.7 Πρωτόκολλα και
         αρχιτεκτονική δικτύου
n   Για να γίνει πιο εύκολη η σχεδίαση και ή υλοποίηση
    ενός δικτύου χρησιμοποιούμε την
    στρωματοποιημένη αρχιτεκτονική δικτύου.
n   Με την στρωματοποιημένη αρχιτεκτονική δικτύου
    πετυχαίνουμε :
    n   Διαχωρισμό του προβλήματος της επικοινωνίας σε
        μικρότερα και πιο εύκολα διαχειρίσιμα προβλήματα.
    n   Εύκολη προσθήκη ή βελτίωση υπηρεσιών, αφού οι
        απαιτούμενες αλλαγές περιορίζονται σε ένα συγκεκριμένο
        επίπεδο.             ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
         11/21/2012                1708                      48
1.7 Πρωτόκολλα και αρχιτεκτονική δικτύου
1.8 Το μοντέλο του OSI
n   Το 1984, ο Διεθνής Οργανισμός Τυποποίησης
    (International Standard Organization ISO)
    δημοσίευσε ένα μοντέλο στρωματοποιημένης
    αρχιτεκτονικής δικτύου, με στόχο την τυποποίηση
    της επικοινωνίας συσκευών διαφορετικών
    κατασκευαστών.
n   Το μοντέλο αυτό ονομάστηκε μοντέλο αναφοράς
    διασύνδεσης ανοικτών συστημάτων (Open Systems
    Interconnection reference model OSI)

                       ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012               1708              50
1.8 Το μοντέλο του OSI
n   Το μοντέλο αυτό αποτελείται από 7 επίπεδα, τα
    οποία καλύπτουν διάφορες δικτυακές λειτουργίες,
    εξοπλισμό και πρωτόκολλα. Το χαμηλότερο επίπεδο
    βρίσκεται πλησιέστερα στο υλικό και το υψηλότερο
    στην εφαρμογή.
n   Κάθε επίπεδο εκτελεί μικρό υποσύνολο λειτουργιών,
    που απαιτούνται για την επικοινωνία με άλλο
    σύστημα.
n   Στηρίζεται στο αμέσως χαμηλότερο επίπεδο που
    εκτελεί πρωτογενείς λειτουργίες και παρέχει
    υπηρεσίες στο αμέσως ανώτερο.
                       ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012               1708                51
Πρό
γρα
μμα
OSI

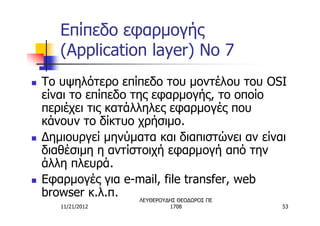

Επίπεδο εφαρμογής
       (Application layer) No 7
n   Το υψηλότερο επίπεδο του μοντέλου του OSI
    είναι το επίπεδο της εφαρμογής, το οποίο
    περιέχει τις κατάλληλες εφαρμογές που
    κάνουν το δίκτυο χρήσιμο.
n   Δημιουργεί μηνύματα και διαπιστώνει αν είναι
    διαθέσιμη η αντίστοιχή εφαρμογή από την
    άλλη πλευρά.
n   Εφαρμογές για e-mail, file transfer, web
    browser κ.λ.π.     ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012          1708                53

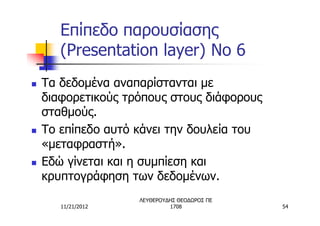

Επίπεδο παρουσίασης
       (Presentation layer) No 6
n   Τα δεδομένα αναπαρίστανται με
    διαφορετικούς τρόπους στους διάφορους
    σταθμούς.
n   Το επίπεδο αυτό κάνει την δουλεία του
    «μεταφραστή».
n   Εδώ γίνεται και η συμπίεση και
    κρυπτογράφηση των δεδομένων.
                    ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012            1708             54

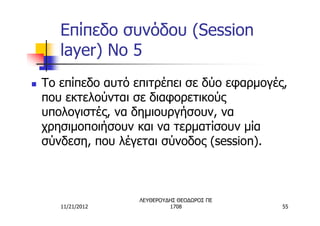

Επίπεδο συνόδου (Session
       layer) No 5
n   Το επίπεδο αυτό επιτρέπει σε δύο εφαρμογές,
    που εκτελούνται σε διαφορετικούς
    υπολογιστές, να δημιουργήσουν, να
    χρησιμοποιήσουν και να τερματίσουν μία
    σύνδεση, που λέγεται σύνοδος (session).



                     ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012             1708             55

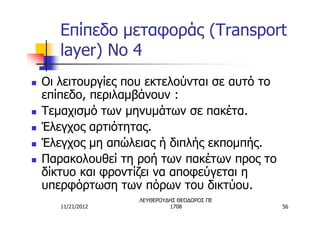

Επίπεδο μεταφοράς (Transport
       layer) No 4
n   Οι λειτουργίες που εκτελούνται σε αυτό το
    επίπεδο, περιλαμβάνουν :
n   Τεμαχισμό των μηνυμάτων σε πακέτα.
n   Έλεγχος αρτιότητας.
n   Έλεγχος μη απώλειας ή διπλής εκπομπής.
n   Παρακολουθεί τη ροή των πακέτων προς το
    δίκτυο και φροντίζει να αποφεύγεται η
    υπερφόρτωση των πόρων του δικτύου.
                     ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012             1708              56

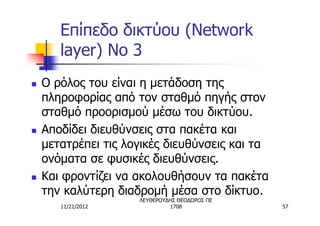

Επίπεδο δικτύου (Network
       layer) No 3
n   Ο ρόλος του είναι η μετάδοση της
    πληροφορίας από τον σταθμό πηγής στον
    σταθμό προορισμού μέσω του δικτύου.
n   Αποδίδει διευθύνσεις στα πακέτα και
    μετατρέπει τις λογικές διευθύνσεις και τα
    ονόματα σε φυσικές διευθύνσεις.
n   Και φροντίζει να ακολουθήσουν τα πακέτα
    την καλύτερη διαδρομή μέσα στο δίκτυο.
                     ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012             1708              57
Επίπεδο σύνδεσης δεδομένων
       (Data link layer) No 2
n   Από τα πακέτα φτιάχνει πλαίσια δεδομένων
    (data frames).
n   Ορίζει που αρχίζει και πού τελειώνει το κάθε
    πλαίσιο προσθέτοντας επικεφαλίδα (header)
    και ουρά (trailer).
n   Ανιχνεύει σφάλματα μετάδοσης.
n   Επιδιορθώνει τα αλλοιωμένα δεδομένα ή ζητά
    την επανεκπομπή τους.
                     ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012             1708             58

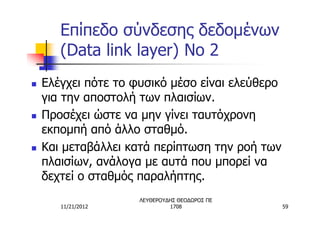

Επίπεδο σύνδεσης δεδομένων
       (Data link layer) No 2
n   Ελέγχει πότε το φυσικό μέσο είναι ελεύθερο
    για την αποστολή των πλαισίων.
n   Προσέχει ώστε να μην γίνει ταυτόχρονη
    εκπομπή από άλλο σταθμό.
n   Και μεταβάλλει κατά περίπτωση την ροή των
    πλαισίων, ανάλογα με αυτά που μπορεί να
    δεχτεί ο σταθμός παραλήπτης.
                     ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012             1708               59
Φυσικό επίπεδο (Physical
       layer) No 1
n   Είναι το χαμηλότερο επίπεδο του μοντέλου του OSI.
n   Είναι υπεύθυνο για την μετάδοση των bits μέσα από
    το τηλεπικοινωνιακό κανάλι. (δισύρματη γραμμή,
    ομοαξονικό καλώδιο κ.λ.π).
n   Καθορίζει τα ηλεκτρικά και μηχανικά χαρακτηριστικά
    της σύνδεσης του σταθμού με το μέσο μετάδοσης.
n   Καθορίζεται ο τρόπος αναπαράστασης των bits,
n   Η διάρκεια του κάθε bit.
n   Αν η μετάδοση γίνεται μόνο προς μία ή και τις δύο
    κατευθύνσεις ταυτόχρονα.
                       ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012               1708                60

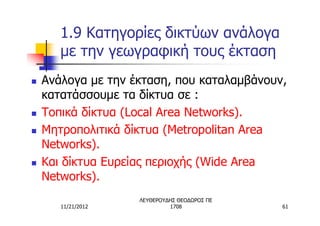

1.9 Κατηγορίες δικτύων ανάλογα
       με την γεωγραφική τους έκταση
n   Ανάλογα με την έκταση, που καταλαμβάνουν,
    κατατάσσουμε τα δίκτυα σε :
n   Τοπικά δίκτυα (Local Area Networks).
n   Μητροπολιτικά δίκτυα (Metropolitan Area
    Networks).
n   Και δίκτυα Ευρείας περιοχής (Wide Area
    Networks).
                    ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012            1708             61

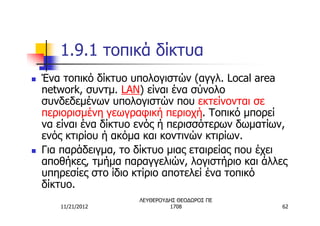

1.9.1 τοπικά δίκτυα
n   Ένα τοπικό δίκτυο υπολογιστών (αγγλ. Local area
    network, συντμ. LAN) είναι ένα σύνολο
    συνδεδεμένων υπολογιστών που εκτείνονται σε
    περιορισμένη γεωγραφική περιοχή. Τοπικό μπορεί
    να είναι ένα δίκτυο ενός ή περισσότερων δωματίων,
    ενός κτιρίου ή ακόμα και κοντινών κτιρίων.
n   Για παράδειγμα, το δίκτυο μιας εταιρείας που έχει
    αποθήκες, τμήμα παραγγελιών, λογιστήριο και άλλες
    υπηρεσίες στο ίδιο κτίριο αποτελεί ένα τοπικό
    δίκτυο.
                       ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012               1708                62
1.9.1 τοπικά δίκτυα
n   Το λειτουργικό σύστημα μπορεί να είναι ένα
    ολοκληρωμένο λειτουργικό σύστημα δικτύου ή
    συνδυασμός λειτουργικών συστημάτων με
    δικτυακές δυνατότητες ή επεκτάσεις.
n   Οι υπολογιστές αυτοί μπορούν να είναι
    οποιασδήποτε κατηγορίας μεγέθους και
    δυνατοτήτων.
n   Χαρακτηρίζονται από υψηλούς ρυθμούς μετάδοσης,
    μικρή καθυστέρηση μετάδοσης και μικρό αριθμό
    σφαλμάτων
                      ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012              1708              63

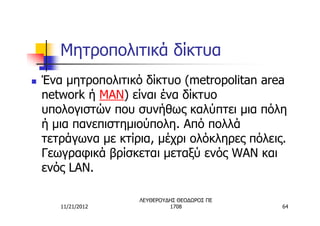

Μητροπολιτικά δίκτυα
n   Ένα μητροπολιτικό δίκτυο (metropolitan area
    network ή MAN) είναι ένα δίκτυο
    υπολογιστών που συνήθως καλύπτει μια πόλη
    ή μια πανεπιστημιούπολη. Από πολλά
    τετράγωνα με κτίρια, μέχρι ολόκληρες πόλεις.
    Γεωγραφικά βρίσκεται μεταξύ ενός WAN και
    ενός LAN.

                     ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012             1708             64

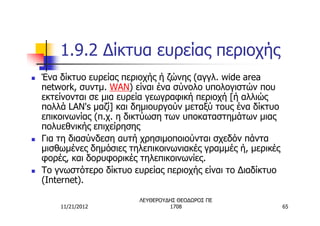

1.9.2 Δίκτυα ευρείας περιοχής
n   Ένα δίκτυο ευρείας περιοχής ή ζώνης (αγγλ. wide area
    network, συντμ. WAN) είναι ένα σύνολο υπολογιστών που
    εκτείνονται σε μια ευρεία γεωγραφική περιοχή [ή αλλιώς
    πολλά LAN's μαζί] και δημιουργούν μεταξύ τους ένα δίκτυο
    επικοινωνίας (π.χ. η δικτύωση των υποκαταστημάτων μιας
    πολυεθνικής επιχείρησης
n   Για τη διασύνδεση αυτή χρησιμοποιούνται σχεδόν πάντα
    μισθωμένες δημόσιες τηλεπικοινωνιακές γραμμές ή, μερικές
    φορές, και δορυφορικές τηλεπικοινωνίες.
n   Το γνωστότερο δίκτυο ευρείας περιοχής είναι το Διαδίκτυο
    (Internet).

                          ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
        11/21/2012                 1708                        65
1.9.2 Δίκτυα ευρείας περιοχής
n   Χαρακτηρίζονται από χαμηλές ταχύτητες και
    μεγάλες καθυστερήσεις.
n   Κρίσιμος παράγοντας, που επηρεάζει την
    επίδοση του είναι ότι η υλοποίηση του
    στηρίζεται στην υποδομή των τηλεφωνικών
    φορέων. Δηλαδή στο τι μπορούν να
    προσφέρουν αυτές οι εταιρίες.

                    ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012            1708               66
1.9.3 Σύγκριση LAN και WAN
                      LAN                     WAN
Γεωγραφική
                     Μικρή                   Μεγάλη
  έκταση
 Ταχύτητες
                    Μεγάλες                   Μικρές
 μετάδοσης
                    Τοπικού
               οργανισμού, αγορά,          Μεγαλύτερος
Ιδιοκτησία       συντήρηση και           τηλεπικοινωνιακός
               διαχείριση από τον           οργανισμός
                       ίδιο
                   ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
  11/21/2012                1708                         67

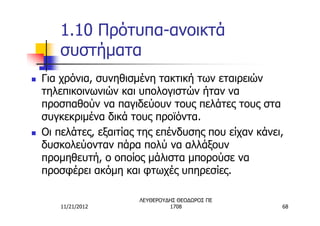

1.10 Πρότυπα-ανοικτά
       συστήματα
n   Για χρόνια, συνηθισμένη τακτική των εταιρειών
    τηλεπικοινωνιών και υπολογιστών ήταν να
    προσπαθούν να παγιδεύουν τους πελάτες τους στα
    συγκεκριμένα δικά τους προϊόντα.
n   Οι πελάτες, εξαιτίας της επένδυσης που είχαν κάνει,
    δυσκολεύονταν πάρα πολύ να αλλάξουν
    προμηθευτή, ο οποίος μάλιστα μπορούσε να
    προσφέρει ακόμη και φτωχές υπηρεσίες.

                        ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
        11/21/2012               1708                 68
1.10 Πρότυπα-ανοικτά
        συστήματα
n   Σήμερα, αν και οι προμηθευτές προσπαθούν να συνεχίσουν
    την παραπάνω τακτική, οι πελάτες έχουν τη δυνατότητα να
    αναζητούν προϊόντα κατασκευασμένα με την φιλοσοφία των
    ανοικτών συστημάτων.
n   Αυτό σημαίνει, ότι ο πελάτης μπορεί να χρησιμοποιεί το
    προϊόν, που αγοράζει σε οποιοδήποτε δίκτυο ή υπολογιστή.
n   Ακόμη, προϊόντα φιλοσοφίας ανοικτών συστημάτων μπορεί
    να αγοράσει κάποιος από αρκετούς διαφορετικούς
    προμηθευτές.
n   Έτσι ο πελάτης δεν είναι εγκλωβισμένος σε έναν
    προμηθευτή.
                          ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
        11/21/2012                 1708                    69

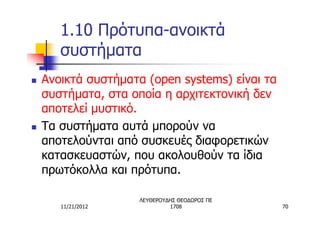

1.10 Πρότυπα-ανοικτά
       συστήματα
n   Ανοικτά συστήματα (open systems) είναι τα
    συστήματα, στα οποία η αρχιτεκτονική δεν
    αποτελεί μυστικό.
n   Τα συστήματα αυτά μπορούν να
    αποτελούνται από συσκευές διαφορετικών
    κατασκευαστών, που ακολουθούν τα ίδια
    πρωτόκολλα και πρότυπα.

                     ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012             1708              70

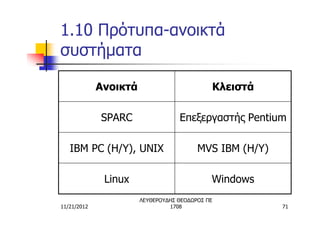

1.10 Πρότυπα-ανοικτά
συστήματα

             Ανοικτά                         Κλειστά

             SPARC                 Επεξεργαστής Pentium

   IBM PC (Η/Υ), UNIX                    MVS IBM (Η/Υ)

              Linux                          Windows
                       ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
11/21/2012                      1708                     71
1.10 Πρότυπα-ανοικτά
         συστήματα
n   Για να είναι δυνατόν να υπάρχουν ανοικτά
    συστήματα, δημιουργηθήκαν πρότυπα
    (standards) από οργανισμούς τυποποιήσεων.
    Τα πρότυπα εξασφαλίζουν :
    n   Ανεξαρτησία από εταιρείες.
    n   Ανεξαρτησία από αρχιτεκτονικές.
    n   Ανταγωνιστικό περιβάλλον για τις εταιρείες, που
        παράγουν προϊόντα που ακολουθούν τα πρότυπα.
                         ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
         11/21/2012               1708               72
1.10 Πρότυπα-ανοικτά
       συστήματα
n   Τα πρότυπα, γενικά, ανήκουν σε δύο κατηγορίες :
n   De jure (επίσημα), που παράγονται από
    συγκεκριμένους οργανισμούς τυποποίησης και μετά
    οι εταιρίες προσπαθούν να συμμορφωθούν. (OSI)
n   De facto (εκ των πραγμάτων), που επιβάλλονται
    από το γεγονός και μόνο, ότι υπάρχουν και
    χρησιμοποιούνται. Δεν γίνονται πρότυπα μέχρι να
    επιβληθούν μέσα από τη χρηστικότητα και την
    ανταγωνιστικότητα τους. (TCP/IP – INTERNET)
                      ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012              1708               73
1.10.2 Οργανισμοί
       τυποποιήσεων
n   ISO (International Standards Organization)
n   ITU (International Telecommunication Union)
n   IETF (Internet Engineering Task Force)
n   IAB (Internet Architecture Board)
n   ETSI (European Telecommunications
    Standards Institute)
n   ΕΛΟΤ (Ελληνικός Οργανισμός Τυποποίησης)
                     ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012             1708             74
1.11 Δίκτυα ολοκληρωμένων
       υπηρεσιών
n   Ψηφιακό δίκτυο ολοκληρωμένων υπηρεσιών
    (Integrated Services Digital Network, ISDN).
n   Το ISDN προορίζεται να είναι ένα παγκόσμιο
    δημόσιο τηλεπικοινωνιακό δίκτυο που θα
    αντικαταστήσει τα υπάρχοντα τηλεπικοινωνιακά
    δίκτυα και θα προσφέρει ένα ευρύ φάσμα
    υπηρεσιών.
n   Είναι ένα σύνολο πρωτοκόλλων επικοινωνίας για
    ταυτόχρονη μετάδοση φωνής, εικόνας, δεδομένων
    και κειμένου μέσα από τα παραδοσιακά κυκλώματα
    του τηλεφωνικού δικτύου.
                      ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012              1708                  75
1.11 Δίκτυα ολοκληρωμένων
       υπηρεσιών
n   Υπάρχουν δύο γενιές συστημάτων ISDN.
n   Το ISDN στενής ζώνης (narrowband ISDN N-
    ISDN), βασίζεται σε μεταγωγή καναλιών των 64
    Kbps και είναι προσανατολισμένη στην μεταγωγή
    κυκλώματος.
n   Και το ISDN ευρείας ζώνης (broadband ISDN,
    B-ISDN), υποστηρίζει πολύ υψηλές ταχύτητες
    (πάνω από 150 Mbps) και είναι προσανατολισμένη
    στην μεταγωγή πακέτου.
                      ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
       11/21/2012              1708              76

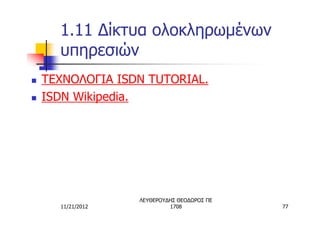

1.11 Δίκτυα ολοκληρωμένων
      υπηρεσιών
n   TΕΧΝΟΛΟΓΙΑ ISDN TUTORIAL.
n   ISDN Wikipedia.




                   ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ
      11/21/2012            1708             77

More Related Content

What's hot

Επίπεδο δικτύου
Επίπεδο δικτύουΕπίπεδο δικτύου
Επίπεδο δικτύου
Katerina Drimili

Εφαρμογές Πληροφορικής - Κεφάλαιο 1: Υλικό Υπολογιστών
Εφαρμογές Πληροφορικής - Κεφάλαιο 1: Υλικό ΥπολογιστώνΕφαρμογές Πληροφορικής - Κεφάλαιο 1: Υλικό Υπολογιστών
Εφαρμογές Πληροφορικής - Κεφάλαιο 1: Υλικό Υπολογιστών
Anna Dimitrakopoulou

Ιστορική Αναδρομή στα Λειτουργικά Συστήματα – ο πυρήνας, ο φλοιός.
Ιστορική Αναδρομή στα Λειτουργικά Συστήματα – ο πυρήνας, ο φλοιός.Ιστορική Αναδρομή στα Λειτουργικά Συστήματα – ο πυρήνας, ο φλοιός.
Ιστορική Αναδρομή στα Λειτουργικά Συστήματα – ο πυρήνας, ο φλοιός.
Georgios Giannopoulos

Μέσα μετάδοσης
Μέσα μετάδοσηςΜέσα μετάδοσης
Μέσα μετάδοσης
Γεωργιος Μακεδων

Δίκτυα - Κεφάλαιο 3
Δίκτυα - Κεφάλαιο  3Δίκτυα - Κεφάλαιο  3
Δίκτυα - Κεφάλαιο 3
Katerina Drimili

Η μνήμη του υπολογιστή
Η μνήμη του υπολογιστήΗ μνήμη του υπολογιστή
Η μνήμη του υπολογιστή
athanasia trakada

Α΄Λυκείου - Εφαρμοφές Πληροφορικής- Υπηρεσιες διαδικτυου
Α΄Λυκείου - Εφαρμοφές Πληροφορικής- Υπηρεσιες διαδικτυουΑ΄Λυκείου - Εφαρμοφές Πληροφορικής- Υπηρεσιες διαδικτυου
Α΄Λυκείου - Εφαρμοφές Πληροφορικής- Υπηρεσιες διαδικτυου
ΕΥΑΓΓΕΛΙΑ ΚΟΚΚΙΝΟΥ

ΔΙΚΤΥΑ ΕΥΡΕΙΑΣ ΠΕΡΙΟΧΗΣ
ΔΙΚΤΥΑ ΕΥΡΕΙΑΣ ΠΕΡΙΟΧΗΣΔΙΚΤΥΑ ΕΥΡΕΙΑΣ ΠΕΡΙΟΧΗΣ
ΔΙΚΤΥΑ ΕΥΡΕΙΑΣ ΠΕΡΙΟΧΗΣ
Katerina Drimili

δικτυα υπολογιστων λουδαρου
δικτυα υπολογιστων λουδαρουδικτυα υπολογιστων λουδαρου
δικτυα υπολογιστων λουδαρου
Vasso Servou

Ψηφιακός κόσμος
Ψηφιακός κόσμοςΨηφιακός κόσμος
Μεταγωγή Πακέτου
Μεταγωγή ΠακέτουΜεταγωγή Πακέτου
Μεταγωγή Πακέτου
Ms S

Απαντήσεις ερωτήσεων και ασκήσεων κεφαλαίων Συστημάτων Ψηφιακών Ηλεκτρονικών
Απαντήσεις ερωτήσεων και ασκήσεων κεφαλαίων Συστημάτων Ψηφιακών ΗλεκτρονικώνΑπαντήσεις ερωτήσεων και ασκήσεων κεφαλαίων Συστημάτων Ψηφιακών Ηλεκτρονικών
Απαντήσεις ερωτήσεων και ασκήσεων κεφαλαίων Συστημάτων Ψηφιακών Ηλεκτρονικών
Theodoros Leftheroudis

Αναπαράστασης πληροφορίας με δυαδικά ψηφία (2)
Αναπαράστασης πληροφορίας με δυαδικά ψηφία (2)Αναπαράστασης πληροφορίας με δυαδικά ψηφία (2)
Αναπαράστασης πληροφορίας με δυαδικά ψηφία (2)
mdaglis

Η έννοια του byte
Η έννοια του byteΗ έννοια του byte
Η έννοια του byte
mdaglis

Δίκτυα - Κεφάλαιο 4
Δίκτυα - Κεφάλαιο 4 Δίκτυα - Κεφάλαιο 4
Δίκτυα - Κεφάλαιο 4
Katerina Drimili

Κεφάλαιο 10
Κεφάλαιο 10 Κεφάλαιο 10
Κεφάλαιο 10
kwstas10

υλικο του υπολογιστη
υλικο του υπολογιστηυλικο του υπολογιστη
υλικο του υπολογιστη
mnikol

ΔΙΚΤΥΑ
ΔΙΚΤΥΑΔΙΚΤΥΑ
ΔΙΚΤΥΑ
3lykgala


What's hot (20)

Επίπεδο δικτύου
Επίπεδο δικτύουΕπίπεδο δικτύου
Επίπεδο δικτύου

Εφαρμογές Πληροφορικής - Κεφάλαιο 1: Υλικό Υπολογιστών
Εφαρμογές Πληροφορικής - Κεφάλαιο 1: Υλικό ΥπολογιστώνΕφαρμογές Πληροφορικής - Κεφάλαιο 1: Υλικό Υπολογιστών
Εφαρμογές Πληροφορικής - Κεφάλαιο 1: Υλικό Υπολογιστών

Ιστορική Αναδρομή στα Λειτουργικά Συστήματα – ο πυρήνας, ο φλοιός.
Ιστορική Αναδρομή στα Λειτουργικά Συστήματα – ο πυρήνας, ο φλοιός.Ιστορική Αναδρομή στα Λειτουργικά Συστήματα – ο πυρήνας, ο φλοιός.
Ιστορική Αναδρομή στα Λειτουργικά Συστήματα – ο πυρήνας, ο φλοιός.

Μέσα μετάδοσης
Μέσα μετάδοσηςΜέσα μετάδοσης
Μέσα μετάδοσης

Δίκτυα - Κεφάλαιο 3
Δίκτυα - Κεφάλαιο  3Δίκτυα - Κεφάλαιο  3
Δίκτυα - Κεφάλαιο 3

Η μνήμη του υπολογιστή
Η μνήμη του υπολογιστήΗ μνήμη του υπολογιστή
Η μνήμη του υπολογιστή

Α΄Λυκείου - Εφαρμοφές Πληροφορικής- Υπηρεσιες διαδικτυου
Α΄Λυκείου - Εφαρμοφές Πληροφορικής- Υπηρεσιες διαδικτυουΑ΄Λυκείου - Εφαρμοφές Πληροφορικής- Υπηρεσιες διαδικτυου
Α΄Λυκείου - Εφαρμοφές Πληροφορικής- Υπηρεσιες διαδικτυου

Ψηφιακός Κόσμος
Ψηφιακός ΚόσμοςΨηφιακός Κόσμος
Ψηφιακός Κόσμος

ΔΙΚΤΥΑ ΕΥΡΕΙΑΣ ΠΕΡΙΟΧΗΣ
ΔΙΚΤΥΑ ΕΥΡΕΙΑΣ ΠΕΡΙΟΧΗΣΔΙΚΤΥΑ ΕΥΡΕΙΑΣ ΠΕΡΙΟΧΗΣ
ΔΙΚΤΥΑ ΕΥΡΕΙΑΣ ΠΕΡΙΟΧΗΣ

δικτυα υπολογιστων λουδαρου
δικτυα υπολογιστων λουδαρουδικτυα υπολογιστων λουδαρου
δικτυα υπολογιστων λουδαρου

Ψηφιακός κόσμος
Ψηφιακός κόσμοςΨηφιακός κόσμος
Ψηφιακός κόσμος

Μεταγωγή Πακέτου
Μεταγωγή ΠακέτουΜεταγωγή Πακέτου
Μεταγωγή Πακέτου

Απαντήσεις ερωτήσεων και ασκήσεων κεφαλαίων Συστημάτων Ψηφιακών Ηλεκτρονικών
Απαντήσεις ερωτήσεων και ασκήσεων κεφαλαίων Συστημάτων Ψηφιακών ΗλεκτρονικώνΑπαντήσεις ερωτήσεων και ασκήσεων κεφαλαίων Συστημάτων Ψηφιακών Ηλεκτρονικών
Απαντήσεις ερωτήσεων και ασκήσεων κεφαλαίων Συστημάτων Ψηφιακών Ηλεκτρονικών

Αναπαράστασης πληροφορίας με δυαδικά ψηφία (2)
Αναπαράστασης πληροφορίας με δυαδικά ψηφία (2)Αναπαράστασης πληροφορίας με δυαδικά ψηφία (2)
Αναπαράστασης πληροφορίας με δυαδικά ψηφία (2)

Η έννοια του byte
Η έννοια του byteΗ έννοια του byte
Η έννοια του byte

Δίκτυα - Κεφάλαιο 4
Δίκτυα - Κεφάλαιο 4 Δίκτυα - Κεφάλαιο 4
Δίκτυα - Κεφάλαιο 4

Κεφάλαιο 10
Κεφάλαιο 10 Κεφάλαιο 10
Κεφάλαιο 10

υλικο του υπολογιστη
υλικο του υπολογιστηυλικο του υπολογιστη
υλικο του υπολογιστη

ΔΙΚΤΥΑ
ΔΙΚΤΥΑΔΙΚΤΥΑ
ΔΙΚΤΥΑ

Τι είναι αλγόριθμος-Ιδιότητες ενός Αλγορίθμου
Τι είναι αλγόριθμος-Ιδιότητες ενός ΑλγορίθμουΤι είναι αλγόριθμος-Ιδιότητες ενός Αλγορίθμου
Τι είναι αλγόριθμος-Ιδιότητες ενός Αλγορίθμου


Similar to Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 1

Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 2
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 2Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 2
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 2
Theodoros Leftheroudis

Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 1 1 1
Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 1 1 1Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 1 1 1
Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 1 1 1
Theodoros Leftheroudis

ΤΕΧΝΟΛΟΓΙΑ ΔΙΚΤΥΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ - ΤΟ ΒΟΗΘΗΜΑ
ΤΕΧΝΟΛΟΓΙΑ ΔΙΚΤΥΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ - ΤΟ ΒΟΗΘΗΜΑΤΕΧΝΟΛΟΓΙΑ ΔΙΚΤΥΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ - ΤΟ ΒΟΗΘΗΜΑ
ΤΕΧΝΟΛΟΓΙΑ ΔΙΚΤΥΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ - ΤΟ ΒΟΗΘΗΜΑ
Stathis Likidis

Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 5
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 5Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 5
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 5
Theodoros Leftheroudis

τοπικά δίκτυα
τοπικά δίκτυατοπικά δίκτυα
τοπικά δίκτυα
Fotoula Oikonomou

12ο Κεφάλαιο - Επικοινωνίες-Δίκτυα-Διαδίκτυο-Ιστοσελίδες
12ο Κεφάλαιο -  Επικοινωνίες-Δίκτυα-Διαδίκτυο-Ιστοσελίδες12ο Κεφάλαιο -  Επικοινωνίες-Δίκτυα-Διαδίκτυο-Ιστοσελίδες
12ο Κεφάλαιο - Επικοινωνίες-Δίκτυα-Διαδίκτυο-Ιστοσελίδες
Δημήτρης Ναστούλας

¨δορυφορικο Internet
¨δορυφορικο Internet¨δορυφορικο Internet
¨δορυφορικο Internet
aris131313

Kef 4 diktya
Kef 4   diktyaKef 4   diktya
Kef 4 diktya
mnikol

Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 6
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 6Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 6
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 6
Theodoros Leftheroudis

Doryforiko Internet
Doryforiko InternetDoryforiko Internet
Doryforiko Internet
aris131313

Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 5 9 3
Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 5 9 3Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 5 9 3
Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 5 9 3
Theodoros Leftheroudis

κ12 12.1 12.2
κ12 12.1 12.2κ12 12.1 12.2
κ12 12.1 12.2
charakida

Kef08
Kef08Kef08
Kef08
mnikol

4. Δίκτυα.pdf
4. Δίκτυα.pdf4. Δίκτυα.pdf
4. Δίκτυα.pdf
sdeflorinas

τηλεπικοινωνιακά δίκτυα
τηλεπικοινωνιακά δίκτυατηλεπικοινωνιακά δίκτυα
τηλεπικοινωνιακά δίκτυα
Grammatiki Tsaganou

Υποστηρικτικό Βιβλίο για τα Δίκτυα 2
Υποστηρικτικό Βιβλίο για τα Δίκτυα 2Υποστηρικτικό Βιβλίο για τα Δίκτυα 2
Υποστηρικτικό Βιβλίο για τα Δίκτυα 2
pppetros

ΣΤΑΘΕΡΗ ΤΗΛΕΦΩΝΙΑ.pptx
ΣΤΑΘΕΡΗ ΤΗΛΕΦΩΝΙΑ.pptxΣΤΑΘΕΡΗ ΤΗΛΕΦΩΝΙΑ.pptx
ΣΤΑΘΕΡΗ ΤΗΛΕΦΩΝΙΑ.pptx
DIMITRISSTAMOGIORGOS

Αναστάχας Ηλίας-Τσαμπίκος
Αναστάχας Ηλίας-ΤσαμπίκοςΑναστάχας Ηλίας-Τσαμπίκος
Αναστάχας Ηλίας-Τσαμπίκος
Κατσαρά Χαριτωμένη

Μετάδοση δεδομένων και δίκτυα Υπολογιστών 1
Μετάδοση δεδομένων και δίκτυα Υπολογιστών 1Μετάδοση δεδομένων και δίκτυα Υπολογιστών 1
Μετάδοση δεδομένων και δίκτυα Υπολογιστών 1
Ιωάννου Γιαννάκης


Similar to Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 1 (20)

Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 2
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 2Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 2
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 2

Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 1 1 1
Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 1 1 1Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 1 1 1
Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 1 1 1

ΤΕΧΝΟΛΟΓΙΑ ΔΙΚΤΥΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ - ΤΟ ΒΟΗΘΗΜΑ
ΤΕΧΝΟΛΟΓΙΑ ΔΙΚΤΥΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ - ΤΟ ΒΟΗΘΗΜΑΤΕΧΝΟΛΟΓΙΑ ΔΙΚΤΥΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ - ΤΟ ΒΟΗΘΗΜΑ
ΤΕΧΝΟΛΟΓΙΑ ΔΙΚΤΥΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ - ΤΟ ΒΟΗΘΗΜΑ

Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 5
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 5Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 5
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 5

τοπικά δίκτυα
τοπικά δίκτυατοπικά δίκτυα
τοπικά δίκτυα

12ο Κεφάλαιο - Επικοινωνίες-Δίκτυα-Διαδίκτυο-Ιστοσελίδες
12ο Κεφάλαιο -  Επικοινωνίες-Δίκτυα-Διαδίκτυο-Ιστοσελίδες12ο Κεφάλαιο -  Επικοινωνίες-Δίκτυα-Διαδίκτυο-Ιστοσελίδες
12ο Κεφάλαιο - Επικοινωνίες-Δίκτυα-Διαδίκτυο-Ιστοσελίδες

¨δορυφορικο Internet
¨δορυφορικο Internet¨δορυφορικο Internet
¨δορυφορικο Internet

Kef 4 diktya
Kef 4   diktyaKef 4   diktya
Kef 4 diktya

Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 6
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 6Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 6
Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 6

Doryforiko Internet
Doryforiko InternetDoryforiko Internet
Doryforiko Internet

Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 5 9 3
Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 5 9 3Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 5 9 3
Τεχνολογία Δικτύων Επικοινωνιών Εργαστήριο Ενότητα 5 9 3

κ12 12.1 12.2
κ12 12.1 12.2κ12 12.1 12.2
κ12 12.1 12.2

Kef08
Kef08Kef08
Kef08

4. Δίκτυα.pdf
4. Δίκτυα.pdf4. Δίκτυα.pdf
4. Δίκτυα.pdf

τηλεπικοινωνιακά δίκτυα
τηλεπικοινωνιακά δίκτυατηλεπικοινωνιακά δίκτυα
τηλεπικοινωνιακά δίκτυα

Υποστηρικτικό Βιβλίο για τα Δίκτυα 2
Υποστηρικτικό Βιβλίο για τα Δίκτυα 2Υποστηρικτικό Βιβλίο για τα Δίκτυα 2
Υποστηρικτικό Βιβλίο για τα Δίκτυα 2

ΣΤΑΘΕΡΗ ΤΗΛΕΦΩΝΙΑ.pptx
ΣΤΑΘΕΡΗ ΤΗΛΕΦΩΝΙΑ.pptxΣΤΑΘΕΡΗ ΤΗΛΕΦΩΝΙΑ.pptx
ΣΤΑΘΕΡΗ ΤΗΛΕΦΩΝΙΑ.pptx

Αναστάχας Ηλίας-Τσαμπίκος
Αναστάχας Ηλίας-ΤσαμπίκοςΑναστάχας Ηλίας-Τσαμπίκος
Αναστάχας Ηλίας-Τσαμπίκος

Μετάδοση δεδομένων και δίκτυα Υπολογιστών 1
Μετάδοση δεδομένων και δίκτυα Υπολογιστών 1Μετάδοση δεδομένων και δίκτυα Υπολογιστών 1
Μετάδοση δεδομένων και δίκτυα Υπολογιστών 1

Ημερίδα Α΄ αθήνας για τα Δίκτυα Η/Υ
Ημερίδα Α΄ αθήνας για τα Δίκτυα Η/ΥΗμερίδα Α΄ αθήνας για τα Δίκτυα Η/Υ
Ημερίδα Α΄ αθήνας για τα Δίκτυα Η/Υ


More from Theodoros Leftheroudis

Apantiseis thematon ilektronikes epikoinonies 2016
Apantiseis thematon ilektronikes epikoinonies 2016Apantiseis thematon ilektronikes epikoinonies 2016
Apantiseis thematon ilektronikes epikoinonies 2016
Theodoros Leftheroudis

Themata hlektronikes epikoinwnies-2016
Themata hlektronikes epikoinwnies-2016Themata hlektronikes epikoinwnies-2016
Themata hlektronikes epikoinwnies-2016
Theodoros Leftheroudis

Themata tde 2016
Themata tde 2016Themata tde 2016
Themata tde 2016
Theodoros Leftheroudis

Apantiseis thematon tde 2016
Apantiseis thematon tde 2016Apantiseis thematon tde 2016
Apantiseis thematon tde 2016
Theodoros Leftheroudis

Apantiseis thematon psifiakon ilektronikon 2016
Apantiseis thematon psifiakon ilektronikon 2016Apantiseis thematon psifiakon ilektronikon 2016
Apantiseis thematon psifiakon ilektronikon 2016
Theodoros Leftheroudis

Themata psifiakon systimaton 2016
Themata psifiakon systimaton 2016Themata psifiakon systimaton 2016
Themata psifiakon systimaton 2016
Theodoros Leftheroudis

Τεστ προσομοίωσης πανελλαδικών 2016 συστημάτων ψηφιακών
Τεστ προσομοίωσης πανελλαδικών 2016 συστημάτων ψηφιακώνΤεστ προσομοίωσης πανελλαδικών 2016 συστημάτων ψηφιακών
Τεστ προσομοίωσης πανελλαδικών 2016 συστημάτων ψηφιακών
Theodoros Leftheroudis

Boolean card game help
Boolean card game helpBoolean card game help
Boolean card game help
Theodoros Leftheroudis

Απαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα Ψηφιακών
Απαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα ΨηφιακώνΑπαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα Ψηφιακών
Απαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα Ψηφιακών
Theodoros Leftheroudis

Απαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές Επικοινωνίες
Απαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές ΕπικοινωνίεςΑπαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές Επικοινωνίες
Απαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές Επικοινωνίες
Theodoros Leftheroudis

Θέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα Ψηφιακών
Θέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα ΨηφιακώνΘέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα Ψηφιακών
Θέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα Ψηφιακών
Theodoros Leftheroudis

Θέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές Επικοινωνίες
Θέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές ΕπικοινωνίεςΘέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές Επικοινωνίες
Θέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές Επικοινωνίες
Theodoros Leftheroudis

Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για το μαθήμα Ηλεκτρονικές Επικοινωνίες
Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για το μαθήμα Ηλεκτρονικές ΕπικοινωνίεςΤεστ προσομοίωσης Πανελλαδικών Εξετάσεων για το μαθήμα Ηλεκτρονικές Επικοινωνίες
Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για το μαθήμα Ηλεκτρονικές Επικοινωνίες
Theodoros Leftheroudis

Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για τα Συστήματα Ψηφιακών του Τομέα ...
Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για τα Συστήματα Ψηφιακών του Τομέα ...Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για τα Συστήματα Ψηφιακών του Τομέα ...
Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για τα Συστήματα Ψηφιακών του Τομέα ...
Theodoros Leftheroudis

Ψηφιακή τηλεόραση, DVB-T – 4G – LTE η μετάβαση και τα προβλήματα της, η ελλην...
Ψηφιακή τηλεόραση, DVB-T – 4G – LTE η μετάβαση και τα προβλήματα της, η ελλην...Ψηφιακή τηλεόραση, DVB-T – 4G – LTE η μετάβαση και τα προβλήματα της, η ελλην...
Ψηφιακή τηλεόραση, DVB-T – 4G – LTE η μετάβαση και τα προβλήματα της, η ελλην...
Theodoros Leftheroudis

Ο Προσωπικός Υπολογιστής
Ο Προσωπικός ΥπολογιστήςΟ Προσωπικός Υπολογιστής
Ο Προσωπικός Υπολογιστής
Theodoros Leftheroudis

Το 5ο κεφάλαιο στο μάθημα Επικοινωνίες Δίκτυα & Τεχνολογία Η/Υ
Το 5ο κεφάλαιο στο μάθημα Επικοινωνίες Δίκτυα & Τεχνολογία Η/ΥΤο 5ο κεφάλαιο στο μάθημα Επικοινωνίες Δίκτυα & Τεχνολογία Η/Υ
Το 5ο κεφάλαιο στο μάθημα Επικοινωνίες Δίκτυα & Τεχνολογία Η/Υ
Theodoros Leftheroudis

Τεχνολογία Ηλεκτρονικών Υπολογιστών
Τεχνολογία Ηλεκτρονικών ΥπολογιστώνΤεχνολογία Ηλεκτρονικών Υπολογιστών
Τεχνολογία Ηλεκτρονικών Υπολογιστών
Theodoros Leftheroudis

Σύγκριση Crt lcd-plasma-oled
Σύγκριση Crt lcd-plasma-oledΣύγκριση Crt lcd-plasma-oled
Σύγκριση Crt lcd-plasma-oled
Theodoros Leftheroudis

επαγγελματικα δικαιωματα τομεα ηλεκτρονικης δευτεροβαθμιας εκπαιδευσης
επαγγελματικα δικαιωματα τομεα ηλεκτρονικης δευτεροβαθμιας εκπαιδευσηςεπαγγελματικα δικαιωματα τομεα ηλεκτρονικης δευτεροβαθμιας εκπαιδευσης
επαγγελματικα δικαιωματα τομεα ηλεκτρονικης δευτεροβαθμιας εκπαιδευσης
Theodoros Leftheroudis


More from Theodoros Leftheroudis (20)

Apantiseis thematon ilektronikes epikoinonies 2016
Apantiseis thematon ilektronikes epikoinonies 2016Apantiseis thematon ilektronikes epikoinonies 2016
Apantiseis thematon ilektronikes epikoinonies 2016

Themata hlektronikes epikoinwnies-2016
Themata hlektronikes epikoinwnies-2016Themata hlektronikes epikoinwnies-2016
Themata hlektronikes epikoinwnies-2016

Themata tde 2016
Themata tde 2016Themata tde 2016
Themata tde 2016

Apantiseis thematon tde 2016
Apantiseis thematon tde 2016Apantiseis thematon tde 2016
Apantiseis thematon tde 2016

Apantiseis thematon psifiakon ilektronikon 2016
Apantiseis thematon psifiakon ilektronikon 2016Apantiseis thematon psifiakon ilektronikon 2016
Apantiseis thematon psifiakon ilektronikon 2016

Themata psifiakon systimaton 2016
Themata psifiakon systimaton 2016Themata psifiakon systimaton 2016
Themata psifiakon systimaton 2016

Τεστ προσομοίωσης πανελλαδικών 2016 συστημάτων ψηφιακών
Τεστ προσομοίωσης πανελλαδικών 2016 συστημάτων ψηφιακώνΤεστ προσομοίωσης πανελλαδικών 2016 συστημάτων ψηφιακών
Τεστ προσομοίωσης πανελλαδικών 2016 συστημάτων ψηφιακών

Boolean card game help
Boolean card game helpBoolean card game help
Boolean card game help

Απαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα Ψηφιακών
Απαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα ΨηφιακώνΑπαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα Ψηφιακών
Απαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα Ψηφιακών

Απαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές Επικοινωνίες
Απαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές ΕπικοινωνίεςΑπαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές Επικοινωνίες
Απαντήσεις Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές Επικοινωνίες

Θέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα Ψηφιακών
Θέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα ΨηφιακώνΘέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα Ψηφιακών
Θέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Συστήματα Ψηφιακών

Θέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές Επικοινωνίες
Θέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές ΕπικοινωνίεςΘέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές Επικοινωνίες
Θέματα Πανελλαδικών Εξετάσεων 2014 στο μάθημα Ηλεκτρονικές Επικοινωνίες

Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για το μαθήμα Ηλεκτρονικές Επικοινωνίες
Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για το μαθήμα Ηλεκτρονικές ΕπικοινωνίεςΤεστ προσομοίωσης Πανελλαδικών Εξετάσεων για το μαθήμα Ηλεκτρονικές Επικοινωνίες
Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για το μαθήμα Ηλεκτρονικές Επικοινωνίες

Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για τα Συστήματα Ψηφιακών του Τομέα ...
Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για τα Συστήματα Ψηφιακών του Τομέα ...Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για τα Συστήματα Ψηφιακών του Τομέα ...
Τεστ προσομοίωσης Πανελλαδικών Εξετάσεων για τα Συστήματα Ψηφιακών του Τομέα ...

Ψηφιακή τηλεόραση, DVB-T – 4G – LTE η μετάβαση και τα προβλήματα της, η ελλην...
Ψηφιακή τηλεόραση, DVB-T – 4G – LTE η μετάβαση και τα προβλήματα της, η ελλην...Ψηφιακή τηλεόραση, DVB-T – 4G – LTE η μετάβαση και τα προβλήματα της, η ελλην...
Ψηφιακή τηλεόραση, DVB-T – 4G – LTE η μετάβαση και τα προβλήματα της, η ελλην...

Ο Προσωπικός Υπολογιστής
Ο Προσωπικός ΥπολογιστήςΟ Προσωπικός Υπολογιστής
Ο Προσωπικός Υπολογιστής

Το 5ο κεφάλαιο στο μάθημα Επικοινωνίες Δίκτυα & Τεχνολογία Η/Υ
Το 5ο κεφάλαιο στο μάθημα Επικοινωνίες Δίκτυα & Τεχνολογία Η/ΥΤο 5ο κεφάλαιο στο μάθημα Επικοινωνίες Δίκτυα & Τεχνολογία Η/Υ
Το 5ο κεφάλαιο στο μάθημα Επικοινωνίες Δίκτυα & Τεχνολογία Η/Υ

Τεχνολογία Ηλεκτρονικών Υπολογιστών
Τεχνολογία Ηλεκτρονικών ΥπολογιστώνΤεχνολογία Ηλεκτρονικών Υπολογιστών
Τεχνολογία Ηλεκτρονικών Υπολογιστών

Σύγκριση Crt lcd-plasma-oled
Σύγκριση Crt lcd-plasma-oledΣύγκριση Crt lcd-plasma-oled
Σύγκριση Crt lcd-plasma-oled

επαγγελματικα δικαιωματα τομεα ηλεκτρονικης δευτεροβαθμιας εκπαιδευσης
επαγγελματικα δικαιωματα τομεα ηλεκτρονικης δευτεροβαθμιας εκπαιδευσηςεπαγγελματικα δικαιωματα τομεα ηλεκτρονικης δευτεροβαθμιας εκπαιδευσης
επαγγελματικα δικαιωματα τομεα ηλεκτρονικης δευτεροβαθμιας εκπαιδευσης


Τεχνολογία Δικτύων Επικοινωνιών Θεωρία κεφ. 1

  • 1. ΤΕΧΝΟΛΟΓΙΑ ΔΙΚΤΥΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ ΚΕΦΑΛΑΙΟ 1 ΑΡΧΕΣ ΔΙΚΤΥΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ
  • 2. n Εισαγωγή. n 1.1 Τα επικοιν. Δίκτυα και οι ανάγκες που εξυπηρετούν. n 1.2 Η σύγκλιση των επικοιν. με την πληροφ. n 1.3 Υπηρεσίες δικτύου επικοινωνίας. n 1.4 Μεταγωγή και πολυπλεξία. n 1.5 Τεχνικές μεταγωγής. n 1.5.1 Μεταγωγή κυκλώματος. n 1.5.2 Μεταγωγή πακέτου. n 1.5.3 Σύγκριση. n 1.5.4 Οι δύο μέθοδοι μεταγωγής πακέτου. n 1.6 Τεχνικές πολυπλεξίας. n 1.7 Πρωτόκολλα και Αρχιτεκτονική δικτύου. n 1.8 Το μοντέλο του OSI. n 1.8.1 τα επτά επίπεδα του OSI n 1.9 Κατηγορίες δικτύων ανάλογα με τη γεωγραφική τους έκταση. n 1.9.1 Τοπικά δίκτυα. n Μητροπολιτικά δίκτυα. n 1.9.2 Δίκτυα ευρείας περιοχής. n 1.9.3 Σύγκριση LAN και WAN. n 1.10 Πρότυπα. n 1.10.1 Ανοικτά συστήματα. n 1.10.2 οργανισμοί τυποποιήσεων. n 1.11 Δίκτυα ολοκληρωμένων υπηρεσιών.
  • 3. Τι είναι επικοινωνία ; n Είναι η διαδικασία αποστολής πληροφοριών από έναν πομπό σε έναν δέκτη. n Η τηλεπικοινωνία είναι η επικοινωνία από απόσταση (Τηλέ-). n Η επικοινωνία κάνει τα πράγματα απλούστερα, συντομεύει χρόνους, διευρύνει γνώσεις και ορίζοντες. Βασίζεται σε αρχές και κουλτούρες και κατόπιν αναπτύσσεται η επικοινωνία ξεκινάει από την έμφυτη ανάγκη για επαφή, επιδιώκεται και έτσι αναπτύσσεται. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 3
  • 4. Είδη επικοινωνιών. n Ακουστικές. n Οπτικές. n Ομιλία. n Οπτικός n Σφυρίχτρα. τηλέγραφος. n Ταμπούρλα. n Σημαίες. n Μικρόφωνα- n Φωτιές. μεγάφωνα. n Κ.λ.π. n Κ.λ.π. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 4
  • 5. Είδη επικοινωνιών. n Ενσύρματες. n Ασύρματες. n Θυροτηλέφωνο. n Ασύρματος. n Τηλέφωνο n Τηλέφωνο (κινητό). (σταθερό). n Δορυφόρους. n Τηλέγραφος. n Ραδιόφωνο. n Φαξ. n Τηλεόραση. n Η/Υ (ίντερνετ). n Η/Υ (ίντερνετ). n Κ.λ.π. n Κ.λ.π. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 5
  • 6. 1.1 Τα επικοινωνιακά δίκτυα και οι ανάγκες που εξυπηρετούν n Για την επικοινωνία δύο συσκευών απαιτείται να υπάρχει μεταξύ τους σύνδεση από σημείο σε σημείο. n Η σύνδεση αυτή μπορεί να υλοποιείται με καλώδιο, οπτική ίνα, ραδιοζεύξη κ.λ.π. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 6
  • 11. Δίκτυα n Τηλεφωνικό. n Δεδομένων. ΠΟΡΟΥΣ ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 11
  • 12. Τι είναι επικοινωνιακό δίκτυο ; n Είναι ένα σύνολο κόμβων συνδεδεμένων με γραμμές επικοινωνίας έτσι ώστε να επιτρέπεται η ανταλλαγή πληροφοριών. n Τερματικοί : παράγουν ή καταναλώνουν την πληροφορία. n Επικοινωνιακοί : μεταφέρουν. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 12
  • 14. Οφέλη δικτύων n Διαμερισμός πόρων n Υψηλή αξιοπιστία n Εξοικονόμηση χρημάτων n Επικοινωνία ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 14
  • 17. 1.2 Η σύγκλιση των επικοινωνιών με την πληροφορική n Οι χώροι των επικοινωνιών και πληροφορικής συνδέθηκαν μεταξύ τους και προέκυψε η τηλεπληροφορική. n Δεν υπάρχει ουσιαστική διαφορά μεταξύ των δύο άρα χρησιμοποιήθηκε ο ίδιος εξοπλισμός. n Ενοποιήθηκαν οι επικοινωνίες δεδομένων φωνής και εικόνας. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 17
  • 18. 1.3 Υπηρεσίες δικτύου επικοινωνίας n Ένα δίκτυο επικοινωνιών έχει σκοπό να παρέχει υπηρεσίες στους χρήστες του. n Στο τηλεφωνικό δίκτυο εκτός από τις πληροφορίες φωνής μεταδίδονται και πληροφορίες σηματοδοσίας. n Έτσι και στα δίκτυα δεδομένων υπάρχουν πολλές υπηρεσίες. n (printer server) υπηρεσία εξυπηρέτησης εκτυπώσεων. n (file server) υπηρεσία εξυπηρέτησης αρχείων. n (e-mail) υπηρεσία ηλεκτρονικού ταχυδρομείου. n (file transfer) υπηρεσία μεταφοράς αρχείων. n Κ.Ο.Κ. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 18
  • 19. 1.3 Υπηρεσίες δικτύου επικοινωνίας n Η σύγκλιση των τεχνολογιών των επικοινωνιών και Η/Υ έκανε δυνατή σήμερα την μετάδοση κάθε μορφής πληροφορίας. n Υπάρχει όμως μία θεμελιώδης αρχή, όλες οι πληροφορίες είναι σε μορφή bit, και μετασχηματίζονται σε ηλεκτρικό αναλογικό σήμα για να μεταφερθούν από το μέσο μετάδοσης. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 19
  • 20. 1.3 Υπηρεσίες δικτύου επικοινωνίας n Ανάλογα με την υπηρεσία επικοινωνίας η μεταφορά των bits μπορεί να είναι λιγότερο ή περισσότερο αξιόπιστη και να διαρκεί περισσότερο ή λιγότερο χρόνο. n Σύμφωνα με τα παραπάνω έχουμε διαφορετικές κατηγορίες υπηρεσιών επικοινωνίας. n Σύγχρονες. n Ασύγχρονες. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 20
  • 21. Σύγχρονη υπηρεσία επικοινωνίας. n Μεταδίδεται σειρά από bits με σταθερή καθυστέρηση και συγκεκριμένο ρυθμό μετάδοσης. Κάθε bit φτάνει στον προορισμό του με την ίδια καθυστέρηση (άρα και με την σωστή σειρά), ενώ μερικά είναι πιθανό να ληφθούν λάθος. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 21
  • 22. Ασύγχρονη υπηρεσία επικοινωνίας. n Σειρές από bits διαιρούνται σε πακέτα, τα πακέτα αυτά μεταδίδονται ανεξάρτητα το ένα από το άλλο μέσα στο δίκτυο και συνεπώς λαμβάνονται στον προορισμό τους με διαφορετικές καθυστερήσεις και πιθανά εκτός σειράς, ή μπορεί κάποια πακέτα να ληφθούν λανθασμένα ή να χαθούν. n Υπάρχουν δύο κατηγορίες : n Με σύνδεση. n Και χωρίς σύνδεση. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 22
  • 23. Ασύγχρονη υπηρεσία επικοινωνίας με σύνδεση. (connection oriented service) n Ο χρήστης διαθέτει μια αξιόπιστη από άκρο σε άκρο σύνδεση, η οποία μεταφέρει τα πακέτα με την σειρά που στάλθηκαν. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 23
  • 24. Ασύγχρονη υπηρεσία επικοινωνίας χωρίς σύνδεση. (connectionless service) n Ο χρήστης συγκεντρώνει την πληροφορία που έχει να στείλει, της βάζει διεύθυνση και μετά τη στέλνει ελπίζοντας ότι θα φθάσει στον προορισμό της. n Μερικές μπορεί να παρέχουν έναν μηχανισμό επιβεβαίωσης λήψης. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 24
  • 25. Παραδείγματα n Εκεί όπου απαιτείται σταθερός ρυθμός μετάδοσης bits μέσα από το δίκτυο επικοινωνίας, χρησιμοποιείται σύγχρονη υπηρεσία (μετάδοση ήχου, κινούμενης εικόνας). n Εκεί όπου απαιτείται η ανταλλαγή μηνυμάτων μεταξύ απομακρυσμένος υπολογιστών, χρησιμοποιείται συνήθως ασύγχρονη υπηρεσία με σύνδεση. n Τέλος όταν υπάρχει σποραδική μόνο μετάδοση πακέτων (π.χ e-mail, chat) χρησιμοποιείται ασύγχρονη υπηρεσία επικοινωνίας χωρίς σύνδεση. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 25
  • 26. Είναι δυνατόν να υπάρχει και σύγχρονη και Ασύγχρονη υπηρεσία ; ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 26
  • 27. 1.4 Μεταγωγή και πολυπλεξία n Μεταγωγή (switching) : η πληροφορία που στέλνει ένας σταθμός περνά από διαδοχικούς κόμβους του δικτύου, για να φθάσει τελικά στο σταθμό προορισμού. n Οι κόμβοι μεταγωγής δεν ασχολούνται με το περιεχόμενο της πληροφορίας αλλά μόνο με την προώθηση. n Κάθε σταθμός συνδέεται με κάποιο κόμβο, αυτοί εκτός από την μεταγωγή δέχονται και παραδίδουν πληροφορίες στους σταθμούς. n Υπάρχουν περισσότερες από μία γραμμές που συνδέουν δύο κόμβους. n Μέσα στις γραμμές περνάνε περισσότερες από μία συνδέσεις σταθμών. (πολυπλεξία). ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 27
  • 29. Πολυπλεξία. n Πολυπλεξία (multiplexing) : είναι η τεχνική που επιτρέπει δεδομένα από πολλές πηγές (σταθμούς) να μεταδίδονται μέσα από την ίδια γραμμή. n Πολυπλέκτης (multiplexer) : μαζεύει τις πληροφορίες. n Αποπολυπλέκτης (demultiplexer) : μοιράζει τις πληροφορίες. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 29
  • 31. 1.5 Τεχνικές μεταγωγής n Ανάλογα με το πώς προωθούν την πληροφορία οι κόμβοι από γραμμή σε γραμμή έχουμε : n Μεταγωγή κυκλώματος. n Μεταγωγή πακέτου. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 31
  • 32. 1.5.1 Μεταγωγή κυκλώματος n Για να επικοινωνήσουν δύο σταθμοί αποκαθίσταται μια αποκλειστική φυσική σύνδεση μεταξύ τους. n Αποκατάσταση, μεταφορά, τερματισμός. n Αναποτελεσματική τεχνική υπάρχει χρόνος που δεν χρησιμοποιείτε. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 32
  • 36. 1.5.2 Μεταγωγή πακέτου n Τα προς μετάδοση μηνύματα τεμαχίζονται σε πακέτα των 1000 bytes. n Κάθε πακέτο περιέχει τμήμα της πληροφορίας και : n Διεύθυνση προορισμού. n Αριθμό σειράς. n Κάθε κόμβος του δικτύου που λέγεται και κόμβος μεταγωγής πακέτου (Packet Switching Node, PSN) χρησιμοποιεί την διεύθυνση για να αποφασίσει σε ποιόν κόμβο θα το προωθήσει. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 36
  • 37. Αποθήκευση και προώθηση ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 37
  • 38. Πλεονεκτήματα σε σχέση με την μεταγωγή κυκλώματος n Καλύτερη αξιοποίηση των γραμμών. n Διαφορετικές ταχύτητες μετάδοσης. Σύνδεση διαφορετικών Η/Υ και ποικιλία εξοπλισμού. n Μπορεί να δεχτεί αυξημένη κυκλοφορία αλλά με αύξηση της καθυστέρησης παράδοσης. n Μετάδοση με σειρά προτεραιότητας. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 38
  • 39. 1.5.3. Σύγκριση Μ/Κ και Μ/Π n Μεταγωγή κυκλώματος. n Δεν χρειάζεται καμία επεξεργασία πακέτων, (αποθήκευση, αποφάσεις δρομολόγησης). n Μεγάλη ταχύτητα μετάδοσης. n Μεταγωγή πακέτου. n Χαμηλό κόστος. n Μικρή σπατάλη χωρητικότητας γραμμής. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 39
  • 40. 1.5.4 Οι δύο μέθοδοι μεταγωγής πακέτου. n Ανάλογα με τον τρόπο δρομολόγησης των πακέτων έχουμε δύο μεθόδους. n Αυτοδύναμο πακέτο n Νοητό κύκλωμα. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 40
  • 41. Αυτοδύναμο πακέτο n Το κάθε πακέτο ακολουθεί τον δικό του δρόμο. n Εξαρτάτε από τον αριθμό των πακέτων. n Αυξημένη αξιοπιστία (εναλλακτικών δρόμων). n Τα πακέτα θα πρέπει να αναδιαταχθούν, γιατί φτάνουν με διαφορετική σειρά. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 41
  • 43. Νοητό κύκλωμα n Πριν αρχίσει η αποστολή των πακέτων επιλέγεται η καλύτερη διαδρομή. n Ταξινομημένη παραλαβή = μεγαλύτερη ταχύτητα. n Μειωμένη αξιοπιστία. n Δεν μπορεί να γίνει εύκολα αναδρομολόγηση. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 43
  • 45. 1.6 Τεχνικές πολυπλεξίας n Η πολυπλεξία διαίρεσης συχνότητας, (frequency division multiplexing FDM) ο αριθμός των σημάτων μεταδίδεται ταυτόχρονα από το ίδιο μέσο. Κάθε σήμα καταλαμβάνει διαφορετική ζώνη συχνοτήτων. n Η πολυπλεξία διαίρεσης χρόνου (time division multiplexing TDM) τα σήματα δειγματοληπτούνται το ένα μετά το άλλο με υψηλό ρυθμό. Σε οποιαδήποτε χρονική στιγμή μπορεί να μεταδίδετε ένα μόνο δείγμα σήματος.
  • 46. 1.6 Τεχνικές πολυπλεξίας n Σύγχρονη πολυπλεξία διαίρεσης χρόνου (synchronous TDM), όταν το εύρος ζώνης του μέσου μετάδοσης είναι μεγαλύτερο από το συνολικό εύρος ζώνης των προς μετάδοση σημάτων. n Στατιστική πολυπλεξία διαίρεσης χρόνου (statistical TDM) επιτρέπει την ύπαρξη ρυθμού μετάδοσης μικρότερου από το συνολικό ρυθμό μετάδοσης των πηγών. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 46
  • 47. 1.7 Πρωτόκολλα και αρχιτεκτονική δικτύου n Το σύνολο των κανόνων που χρησιμοποιούνται μεταξύ δύο σταθμών για να επικοινωνήσουν μεταξύ τους ονομάζεται Πρωτόκολλο επικοινωνίας (communication protocol). n Το σύνολο των πρωτοκόλλων και η σχέση μεταξύ των διαφόρων τμημάτων του λογισμικού (software) και υλικού (hardware) για να επικοινωνήσουν μεταξύ τους καθορίζεται από την αρχιτεκτονική δικτύου. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 47
  • 48. 1.7 Πρωτόκολλα και αρχιτεκτονική δικτύου n Για να γίνει πιο εύκολη η σχεδίαση και ή υλοποίηση ενός δικτύου χρησιμοποιούμε την στρωματοποιημένη αρχιτεκτονική δικτύου. n Με την στρωματοποιημένη αρχιτεκτονική δικτύου πετυχαίνουμε : n Διαχωρισμό του προβλήματος της επικοινωνίας σε μικρότερα και πιο εύκολα διαχειρίσιμα προβλήματα. n Εύκολη προσθήκη ή βελτίωση υπηρεσιών, αφού οι απαιτούμενες αλλαγές περιορίζονται σε ένα συγκεκριμένο επίπεδο. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 48
  • 49. 1.7 Πρωτόκολλα και αρχιτεκτονική δικτύου
  • 50. 1.8 Το μοντέλο του OSI n Το 1984, ο Διεθνής Οργανισμός Τυποποίησης (International Standard Organization ISO) δημοσίευσε ένα μοντέλο στρωματοποιημένης αρχιτεκτονικής δικτύου, με στόχο την τυποποίηση της επικοινωνίας συσκευών διαφορετικών κατασκευαστών. n Το μοντέλο αυτό ονομάστηκε μοντέλο αναφοράς διασύνδεσης ανοικτών συστημάτων (Open Systems Interconnection reference model OSI) ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 50
  • 51. 1.8 Το μοντέλο του OSI n Το μοντέλο αυτό αποτελείται από 7 επίπεδα, τα οποία καλύπτουν διάφορες δικτυακές λειτουργίες, εξοπλισμό και πρωτόκολλα. Το χαμηλότερο επίπεδο βρίσκεται πλησιέστερα στο υλικό και το υψηλότερο στην εφαρμογή. n Κάθε επίπεδο εκτελεί μικρό υποσύνολο λειτουργιών, που απαιτούνται για την επικοινωνία με άλλο σύστημα. n Στηρίζεται στο αμέσως χαμηλότερο επίπεδο που εκτελεί πρωτογενείς λειτουργίες και παρέχει υπηρεσίες στο αμέσως ανώτερο. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 51
  • 53. Επίπεδο εφαρμογής (Application layer) No 7 n Το υψηλότερο επίπεδο του μοντέλου του OSI είναι το επίπεδο της εφαρμογής, το οποίο περιέχει τις κατάλληλες εφαρμογές που κάνουν το δίκτυο χρήσιμο. n Δημιουργεί μηνύματα και διαπιστώνει αν είναι διαθέσιμη η αντίστοιχή εφαρμογή από την άλλη πλευρά. n Εφαρμογές για e-mail, file transfer, web browser κ.λ.π. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 53
  • 54. Επίπεδο παρουσίασης (Presentation layer) No 6 n Τα δεδομένα αναπαρίστανται με διαφορετικούς τρόπους στους διάφορους σταθμούς. n Το επίπεδο αυτό κάνει την δουλεία του «μεταφραστή». n Εδώ γίνεται και η συμπίεση και κρυπτογράφηση των δεδομένων. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 54
  • 55. Επίπεδο συνόδου (Session layer) No 5 n Το επίπεδο αυτό επιτρέπει σε δύο εφαρμογές, που εκτελούνται σε διαφορετικούς υπολογιστές, να δημιουργήσουν, να χρησιμοποιήσουν και να τερματίσουν μία σύνδεση, που λέγεται σύνοδος (session). ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 55
  • 56. Επίπεδο μεταφοράς (Transport layer) No 4 n Οι λειτουργίες που εκτελούνται σε αυτό το επίπεδο, περιλαμβάνουν : n Τεμαχισμό των μηνυμάτων σε πακέτα. n Έλεγχος αρτιότητας. n Έλεγχος μη απώλειας ή διπλής εκπομπής. n Παρακολουθεί τη ροή των πακέτων προς το δίκτυο και φροντίζει να αποφεύγεται η υπερφόρτωση των πόρων του δικτύου. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 56
  • 57. Επίπεδο δικτύου (Network layer) No 3 n Ο ρόλος του είναι η μετάδοση της πληροφορίας από τον σταθμό πηγής στον σταθμό προορισμού μέσω του δικτύου. n Αποδίδει διευθύνσεις στα πακέτα και μετατρέπει τις λογικές διευθύνσεις και τα ονόματα σε φυσικές διευθύνσεις. n Και φροντίζει να ακολουθήσουν τα πακέτα την καλύτερη διαδρομή μέσα στο δίκτυο. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 57
  • 58. Επίπεδο σύνδεσης δεδομένων (Data link layer) No 2 n Από τα πακέτα φτιάχνει πλαίσια δεδομένων (data frames). n Ορίζει που αρχίζει και πού τελειώνει το κάθε πλαίσιο προσθέτοντας επικεφαλίδα (header) και ουρά (trailer). n Ανιχνεύει σφάλματα μετάδοσης. n Επιδιορθώνει τα αλλοιωμένα δεδομένα ή ζητά την επανεκπομπή τους. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 58
  • 59. Επίπεδο σύνδεσης δεδομένων (Data link layer) No 2 n Ελέγχει πότε το φυσικό μέσο είναι ελεύθερο για την αποστολή των πλαισίων. n Προσέχει ώστε να μην γίνει ταυτόχρονη εκπομπή από άλλο σταθμό. n Και μεταβάλλει κατά περίπτωση την ροή των πλαισίων, ανάλογα με αυτά που μπορεί να δεχτεί ο σταθμός παραλήπτης. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 59
  • 60. Φυσικό επίπεδο (Physical layer) No 1 n Είναι το χαμηλότερο επίπεδο του μοντέλου του OSI. n Είναι υπεύθυνο για την μετάδοση των bits μέσα από το τηλεπικοινωνιακό κανάλι. (δισύρματη γραμμή, ομοαξονικό καλώδιο κ.λ.π). n Καθορίζει τα ηλεκτρικά και μηχανικά χαρακτηριστικά της σύνδεσης του σταθμού με το μέσο μετάδοσης. n Καθορίζεται ο τρόπος αναπαράστασης των bits, n Η διάρκεια του κάθε bit. n Αν η μετάδοση γίνεται μόνο προς μία ή και τις δύο κατευθύνσεις ταυτόχρονα. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 60
  • 61. 1.9 Κατηγορίες δικτύων ανάλογα με την γεωγραφική τους έκταση n Ανάλογα με την έκταση, που καταλαμβάνουν, κατατάσσουμε τα δίκτυα σε : n Τοπικά δίκτυα (Local Area Networks). n Μητροπολιτικά δίκτυα (Metropolitan Area Networks). n Και δίκτυα Ευρείας περιοχής (Wide Area Networks). ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 61
  • 62. 1.9.1 τοπικά δίκτυα n Ένα τοπικό δίκτυο υπολογιστών (αγγλ. Local area network, συντμ. LAN) είναι ένα σύνολο συνδεδεμένων υπολογιστών που εκτείνονται σε περιορισμένη γεωγραφική περιοχή. Τοπικό μπορεί να είναι ένα δίκτυο ενός ή περισσότερων δωματίων, ενός κτιρίου ή ακόμα και κοντινών κτιρίων. n Για παράδειγμα, το δίκτυο μιας εταιρείας που έχει αποθήκες, τμήμα παραγγελιών, λογιστήριο και άλλες υπηρεσίες στο ίδιο κτίριο αποτελεί ένα τοπικό δίκτυο. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 62
  • 63. 1.9.1 τοπικά δίκτυα n Το λειτουργικό σύστημα μπορεί να είναι ένα ολοκληρωμένο λειτουργικό σύστημα δικτύου ή συνδυασμός λειτουργικών συστημάτων με δικτυακές δυνατότητες ή επεκτάσεις. n Οι υπολογιστές αυτοί μπορούν να είναι οποιασδήποτε κατηγορίας μεγέθους και δυνατοτήτων. n Χαρακτηρίζονται από υψηλούς ρυθμούς μετάδοσης, μικρή καθυστέρηση μετάδοσης και μικρό αριθμό σφαλμάτων ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 63
  • 64. Μητροπολιτικά δίκτυα n Ένα μητροπολιτικό δίκτυο (metropolitan area network ή MAN) είναι ένα δίκτυο υπολογιστών που συνήθως καλύπτει μια πόλη ή μια πανεπιστημιούπολη. Από πολλά τετράγωνα με κτίρια, μέχρι ολόκληρες πόλεις. Γεωγραφικά βρίσκεται μεταξύ ενός WAN και ενός LAN. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 64
  • 65. 1.9.2 Δίκτυα ευρείας περιοχής n Ένα δίκτυο ευρείας περιοχής ή ζώνης (αγγλ. wide area network, συντμ. WAN) είναι ένα σύνολο υπολογιστών που εκτείνονται σε μια ευρεία γεωγραφική περιοχή [ή αλλιώς πολλά LAN's μαζί] και δημιουργούν μεταξύ τους ένα δίκτυο επικοινωνίας (π.χ. η δικτύωση των υποκαταστημάτων μιας πολυεθνικής επιχείρησης n Για τη διασύνδεση αυτή χρησιμοποιούνται σχεδόν πάντα μισθωμένες δημόσιες τηλεπικοινωνιακές γραμμές ή, μερικές φορές, και δορυφορικές τηλεπικοινωνίες. n Το γνωστότερο δίκτυο ευρείας περιοχής είναι το Διαδίκτυο (Internet). ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 65
  • 66. 1.9.2 Δίκτυα ευρείας περιοχής n Χαρακτηρίζονται από χαμηλές ταχύτητες και μεγάλες καθυστερήσεις. n Κρίσιμος παράγοντας, που επηρεάζει την επίδοση του είναι ότι η υλοποίηση του στηρίζεται στην υποδομή των τηλεφωνικών φορέων. Δηλαδή στο τι μπορούν να προσφέρουν αυτές οι εταιρίες. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 66
  • 67. 1.9.3 Σύγκριση LAN και WAN LAN WAN Γεωγραφική Μικρή Μεγάλη έκταση Ταχύτητες Μεγάλες Μικρές μετάδοσης Τοπικού οργανισμού, αγορά, Μεγαλύτερος Ιδιοκτησία συντήρηση και τηλεπικοινωνιακός διαχείριση από τον οργανισμός ίδιο ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 67
  • 68. 1.10 Πρότυπα-ανοικτά συστήματα n Για χρόνια, συνηθισμένη τακτική των εταιρειών τηλεπικοινωνιών και υπολογιστών ήταν να προσπαθούν να παγιδεύουν τους πελάτες τους στα συγκεκριμένα δικά τους προϊόντα. n Οι πελάτες, εξαιτίας της επένδυσης που είχαν κάνει, δυσκολεύονταν πάρα πολύ να αλλάξουν προμηθευτή, ο οποίος μάλιστα μπορούσε να προσφέρει ακόμη και φτωχές υπηρεσίες. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 68
  • 69. 1.10 Πρότυπα-ανοικτά συστήματα n Σήμερα, αν και οι προμηθευτές προσπαθούν να συνεχίσουν την παραπάνω τακτική, οι πελάτες έχουν τη δυνατότητα να αναζητούν προϊόντα κατασκευασμένα με την φιλοσοφία των ανοικτών συστημάτων. n Αυτό σημαίνει, ότι ο πελάτης μπορεί να χρησιμοποιεί το προϊόν, που αγοράζει σε οποιοδήποτε δίκτυο ή υπολογιστή. n Ακόμη, προϊόντα φιλοσοφίας ανοικτών συστημάτων μπορεί να αγοράσει κάποιος από αρκετούς διαφορετικούς προμηθευτές. n Έτσι ο πελάτης δεν είναι εγκλωβισμένος σε έναν προμηθευτή. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 69
  • 70. 1.10 Πρότυπα-ανοικτά συστήματα n Ανοικτά συστήματα (open systems) είναι τα συστήματα, στα οποία η αρχιτεκτονική δεν αποτελεί μυστικό. n Τα συστήματα αυτά μπορούν να αποτελούνται από συσκευές διαφορετικών κατασκευαστών, που ακολουθούν τα ίδια πρωτόκολλα και πρότυπα. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 70
  • 71. 1.10 Πρότυπα-ανοικτά συστήματα Ανοικτά Κλειστά SPARC Επεξεργαστής Pentium IBM PC (Η/Υ), UNIX MVS IBM (Η/Υ) Linux Windows ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 71
  • 72. 1.10 Πρότυπα-ανοικτά συστήματα n Για να είναι δυνατόν να υπάρχουν ανοικτά συστήματα, δημιουργηθήκαν πρότυπα (standards) από οργανισμούς τυποποιήσεων. Τα πρότυπα εξασφαλίζουν : n Ανεξαρτησία από εταιρείες. n Ανεξαρτησία από αρχιτεκτονικές. n Ανταγωνιστικό περιβάλλον για τις εταιρείες, που παράγουν προϊόντα που ακολουθούν τα πρότυπα. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 72
  • 73. 1.10 Πρότυπα-ανοικτά συστήματα n Τα πρότυπα, γενικά, ανήκουν σε δύο κατηγορίες : n De jure (επίσημα), που παράγονται από συγκεκριμένους οργανισμούς τυποποίησης και μετά οι εταιρίες προσπαθούν να συμμορφωθούν. (OSI) n De facto (εκ των πραγμάτων), που επιβάλλονται από το γεγονός και μόνο, ότι υπάρχουν και χρησιμοποιούνται. Δεν γίνονται πρότυπα μέχρι να επιβληθούν μέσα από τη χρηστικότητα και την ανταγωνιστικότητα τους. (TCP/IP – INTERNET) ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 73
  • 74. 1.10.2 Οργανισμοί τυποποιήσεων n ISO (International Standards Organization) n ITU (International Telecommunication Union) n IETF (Internet Engineering Task Force) n IAB (Internet Architecture Board) n ETSI (European Telecommunications Standards Institute) n ΕΛΟΤ (Ελληνικός Οργανισμός Τυποποίησης) ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 74
  • 75. 1.11 Δίκτυα ολοκληρωμένων υπηρεσιών n Ψηφιακό δίκτυο ολοκληρωμένων υπηρεσιών (Integrated Services Digital Network, ISDN). n Το ISDN προορίζεται να είναι ένα παγκόσμιο δημόσιο τηλεπικοινωνιακό δίκτυο που θα αντικαταστήσει τα υπάρχοντα τηλεπικοινωνιακά δίκτυα και θα προσφέρει ένα ευρύ φάσμα υπηρεσιών. n Είναι ένα σύνολο πρωτοκόλλων επικοινωνίας για ταυτόχρονη μετάδοση φωνής, εικόνας, δεδομένων και κειμένου μέσα από τα παραδοσιακά κυκλώματα του τηλεφωνικού δικτύου. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 75
  • 76. 1.11 Δίκτυα ολοκληρωμένων υπηρεσιών n Υπάρχουν δύο γενιές συστημάτων ISDN. n Το ISDN στενής ζώνης (narrowband ISDN N- ISDN), βασίζεται σε μεταγωγή καναλιών των 64 Kbps και είναι προσανατολισμένη στην μεταγωγή κυκλώματος. n Και το ISDN ευρείας ζώνης (broadband ISDN, B-ISDN), υποστηρίζει πολύ υψηλές ταχύτητες (πάνω από 150 Mbps) και είναι προσανατολισμένη στην μεταγωγή πακέτου. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 76
  • 77. 1.11 Δίκτυα ολοκληρωμένων υπηρεσιών n TΕΧΝΟΛΟΓΙΑ ISDN TUTORIAL. n ISDN Wikipedia. ΛΕΥΘΕΡΟΥΔΗΣ ΘΕΟΔΩΡΟΣ ΠΕ 11/21/2012 1708 77
