Τοπολογίες ενσύρματων τοπικών δικτύων. Αρτηρία-Δακτύλιος-Αστέρας

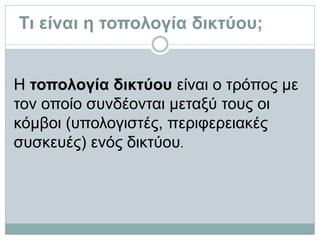

2. Τι είναι η τοπολογία δικτύου;
Η τοπολογία δικτύου είναι ο τρόπος µε
τον οποίο συνδέονται μεταξύ τους οι
κόμβοι (υπολογιστές, περιφερειακές
συσκευές) ενός δικτύου.

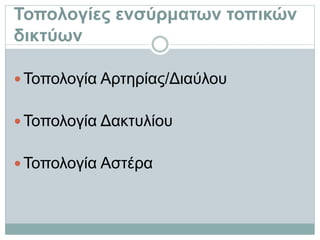

3. Τοπολογίες ενσύρματων τοπικών
δικτύων
 Τοπολογία Αρτηρίας/Διαύλου
 Τοπολογία Δακτυλίου
 Τοπολογία Αστέρα

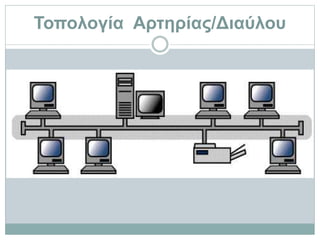

4. Τοπολογία Αρτηρίας/Διαύλου

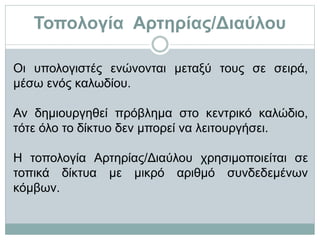

5. Τοπολογία Αρτηρίας/Διαύλου
Οι υπολογιστές ενώνονται μεταξύ τους σε σειρά,
μέσω ενός καλωδίου.
Αν δημιουργηθεί πρόβλημα στο κεντρικό καλώδιο,
τότε όλο το δίκτυο δεν μπορεί να λειτουργήσει.
Η τοπολογία Αρτηρίας/Διαύλου χρησιμοποιείται σε
τοπικά δίκτυα με μικρό αριθμό συνδεδεμένων
κόμβων.

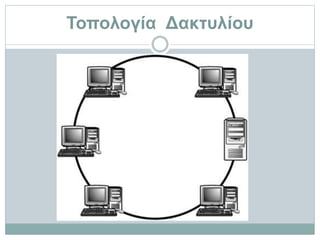

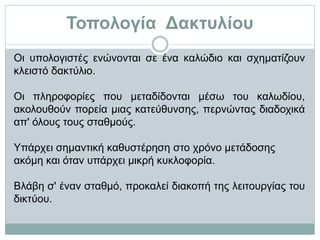

6. Τοπολογία Δακτυλίου

7. Τοπολογία Δακτυλίου
Οι υπολογιστές ενώνονται σε ένα καλώδιο και σχηματίζουν
κλειστό δακτύλιο.
Οι πληροφορίες που μεταδίδονται μέσω του καλωδίου,
ακολουθούν πορεία μιας κατεύθυνσης, περνώντας διαδοχικά
απ' όλους τους σταθμούς.
Υπάρχει σημαντική καθυστέρηση στο χρόνο μετάδοσης
ακόμη και όταν υπάρχει μικρή κυκλοφορία.
Βλάβη σ' έναν σταθμό, προκαλεί διακοπή της λειτουργίας του
δικτύου.

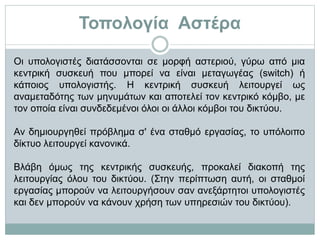

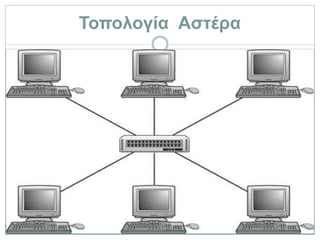

8. Τοπολογία Αστέρα

9. Τοπολογία Αστέρα
Οι υπολογιστές διατάσσονται σε μορφή αστεριού, γύρω από μια
κεντρική συσκευή που μπορεί να είναι μεταγωγέας (switch) ή
κάποιος υπολογιστής. Η κεντρική συσκευή λειτουργεί ως
αναμεταδότης των μηνυμάτων και αποτελεί τον κεντρικό κόμβο, με
τον οποία είναι συνδεδεμένοι όλοι οι άλλοι κόμβοι του δικτύου.
Αν δημιουργηθεί πρόβλημα σ' ένα σταθμό εργασίας, το υπόλοιπο
δίκτυο λειτουργεί κανονικά.
Βλάβη όμως της κεντρικής συσκευής, προκαλεί διακοπή της
λειτουργίας όλου του δικτύου. (Στην περίπτωση αυτή, οι σταθμοί
εργασίας μπορούν να λειτουργήσουν σαν ανεξάρτητοι υπολογιστές
και δεν μπορούν να κάνουν χρήση των υπηρεσιών του δικτύου).
