Kεφάλαιο 3 - ΔΙΚΤΥΑ Γ΄ΕΠΑΛ

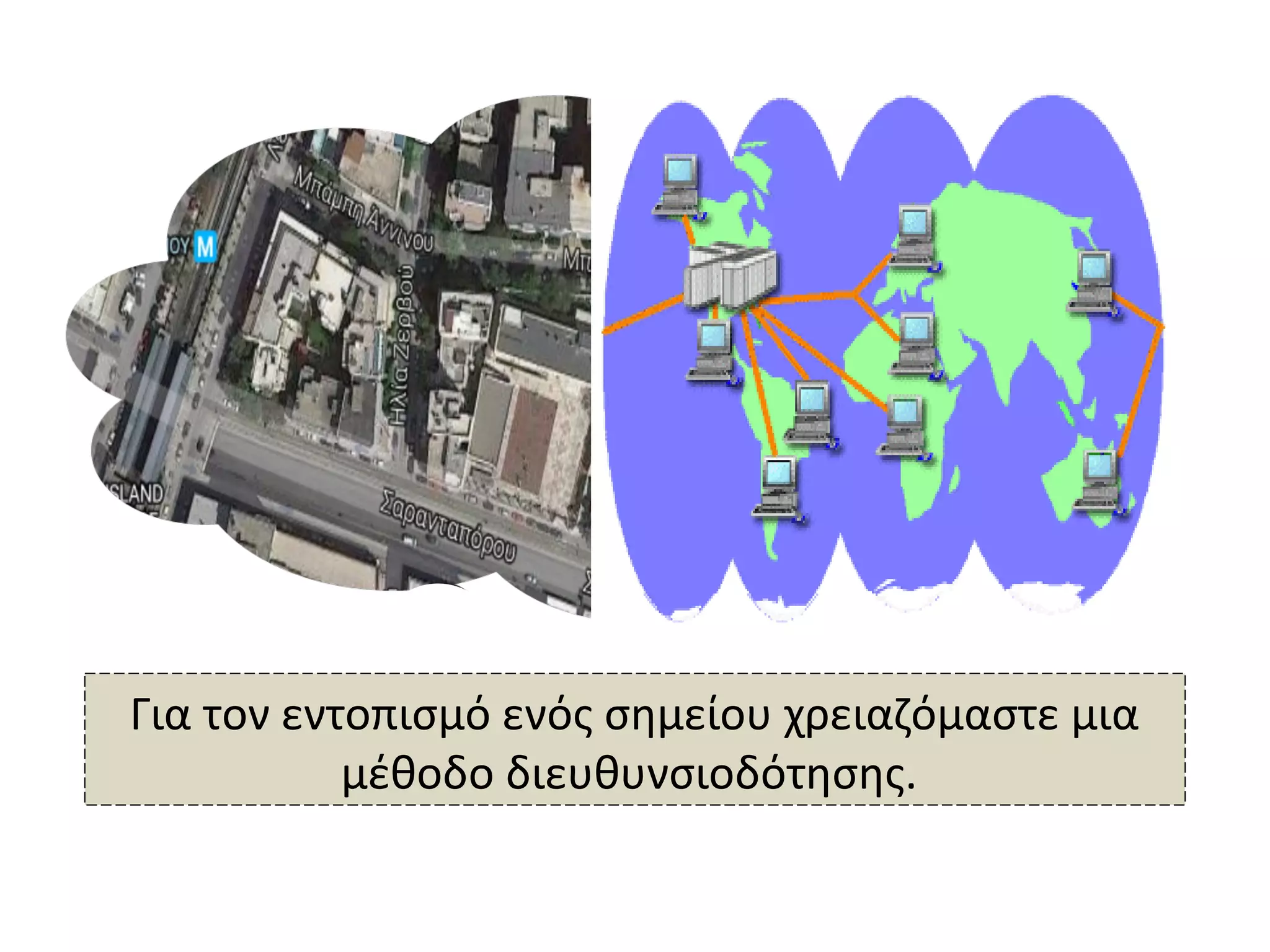

2. Για τον εντοπισμό ενός σημείου χρειαζόμαστε μια
μέθοδο διευθυνσιοδότησης.

3. Ταχυδρομικός
κώδικας, οδός,
αριθμός
Ταχυδρομικός
κώδικας, οδός,
αριθμός
IP διεύθυνση,
MAC διεύθυνση
IP διεύθυνση,
MAC διεύθυνση

5. Οι ΙΡ διευθύνσεις δείχνουν
κατά βάση την διαδρομή προς
έναν υπολογιστή.
Οι ΙΡ διευθύνσεις ελέγχονται
στο επίπεδο δικτύου.
Αν έπρεπε να ελέγχεται η
ταυτότητα μιας συσκευής με
χρήση της IP διεύθυνσης της,
τότε οι υπολογιστές θα
"αναγκάζονταν" να κάνουν
επεξεργασία μέχρι και το
επίπεδο δικτύου.

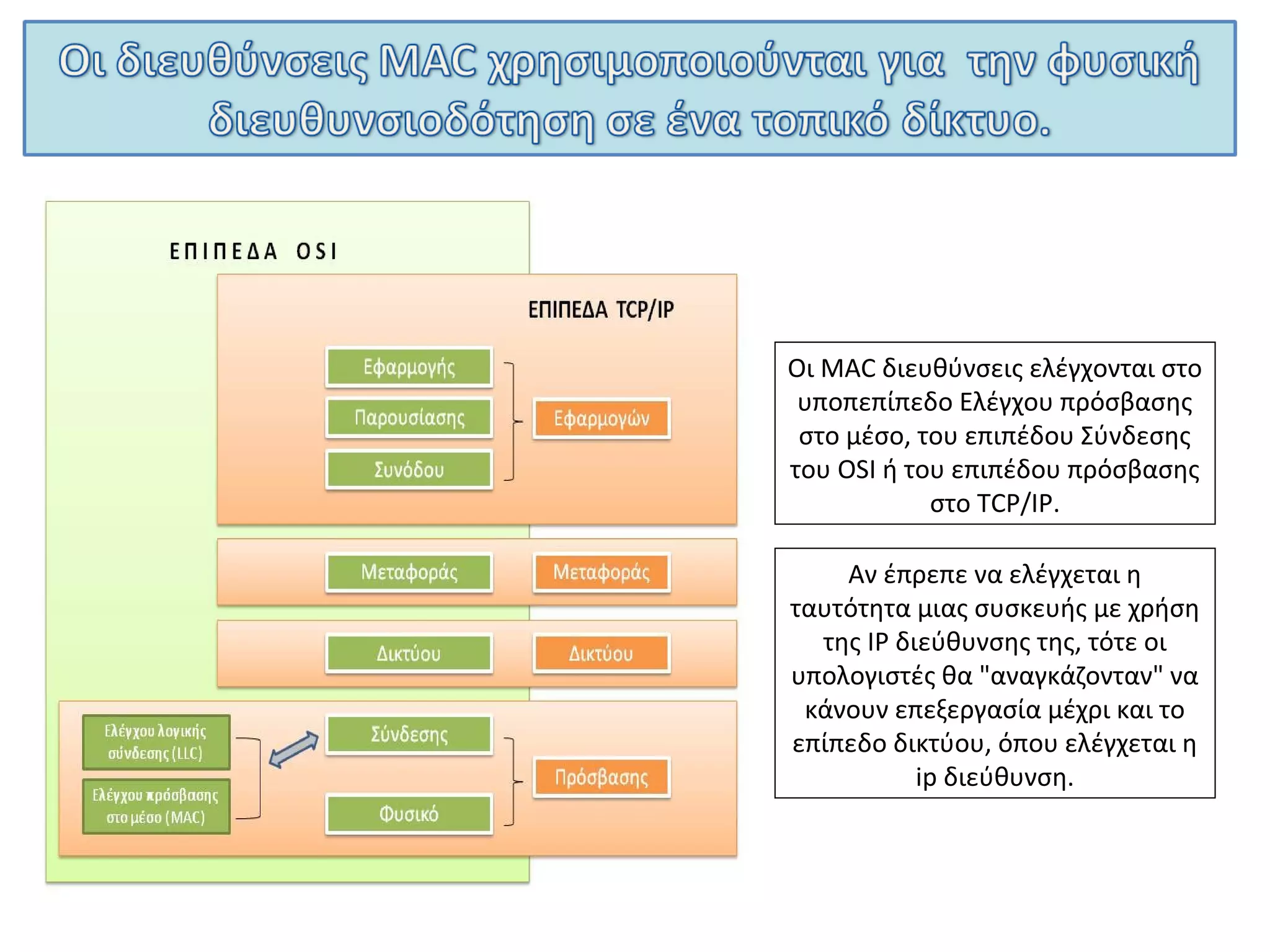

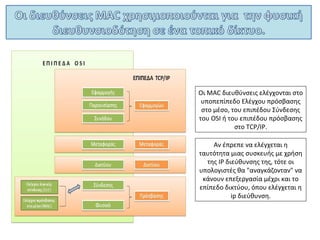

Οι διευθύνσεις MAC
χρησιμοποιούνται για την
φυσική διευθυνσιοδότηση σε
ένα τοπικό δίκτυο.
Οι MAC διευθύνσεις ελέγχονται
στο υποπεπίπεδο LLC, του
επιπέδου Σύνδεσης του OSI ή
στο επίπεδο πρόσβασης του
TCP/IP.

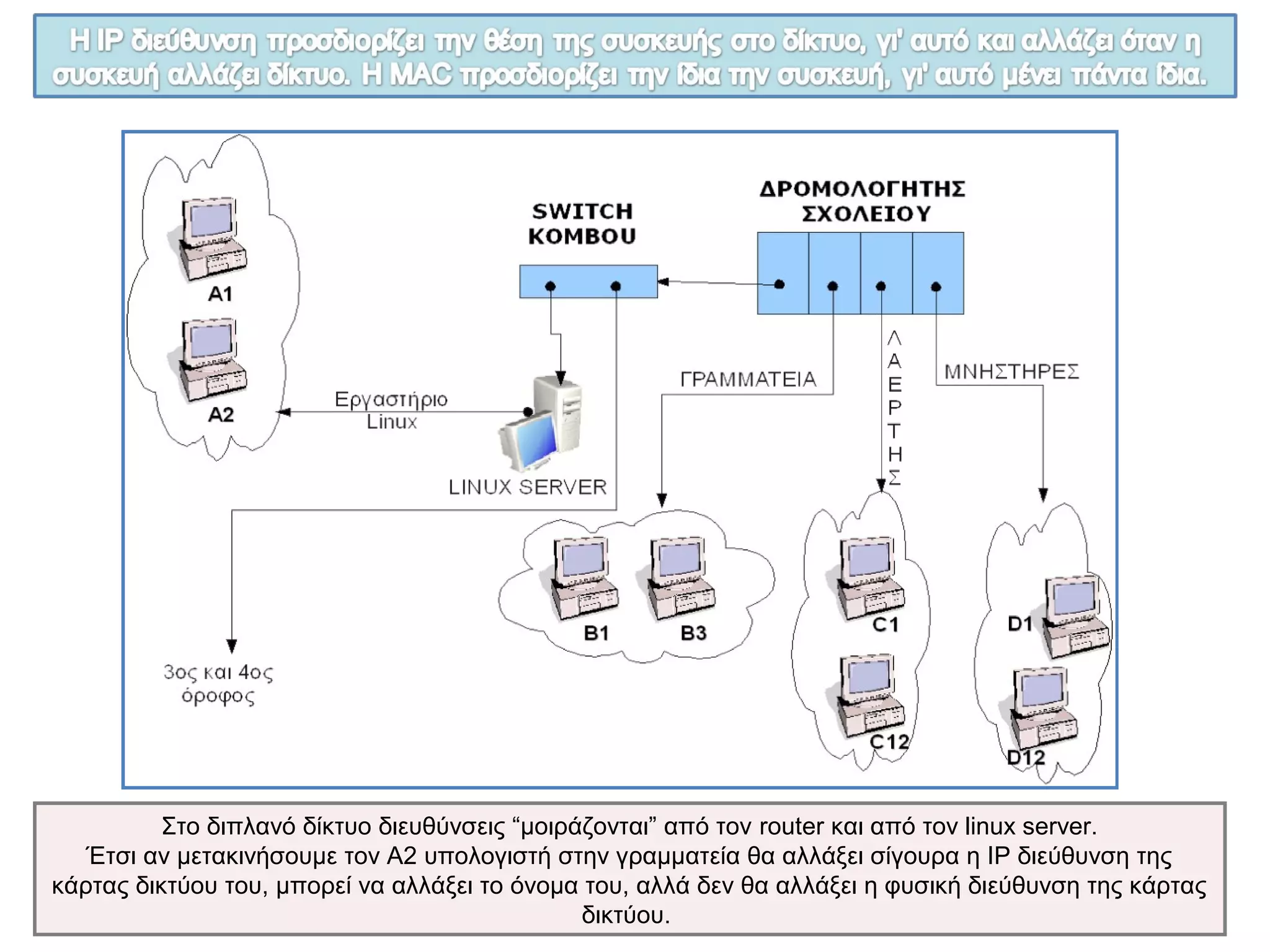

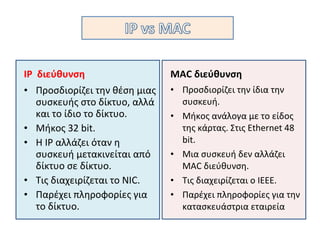

6. IP διεύθυνση
• Προσδιορίζει την θέση μιας
συσκευής στο δίκτυο, αλλά
και το ίδιο το δίκτυο.
• Μήκος 32 bit.
• H IP αλλάζει όταν η
συσκευή μετακινείται από
δίκτυο σε δίκτυο.
• Τις διαχειρίζεται το ΝΙC.
• Παρέχει πληροφορίες για
το δίκτυο.
MAC διεύθυνση
• Προσδιορίζει την ίδια την
συσκευή.
• Μήκος ανάλογα με το είδος
της κάρτας. Στις Ethernet 48
bit.
• Μια συσκευή δεν αλλάζει
MAC διεύθυνση.
• Τις διαχειρίζεται ο ΙΕΕΕ.
• Παρέχει πληροφορίες για την
κατασκευάστρια εταιρεία

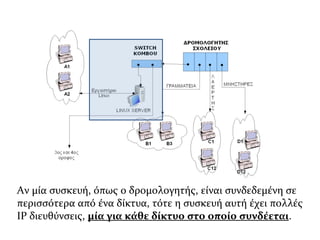

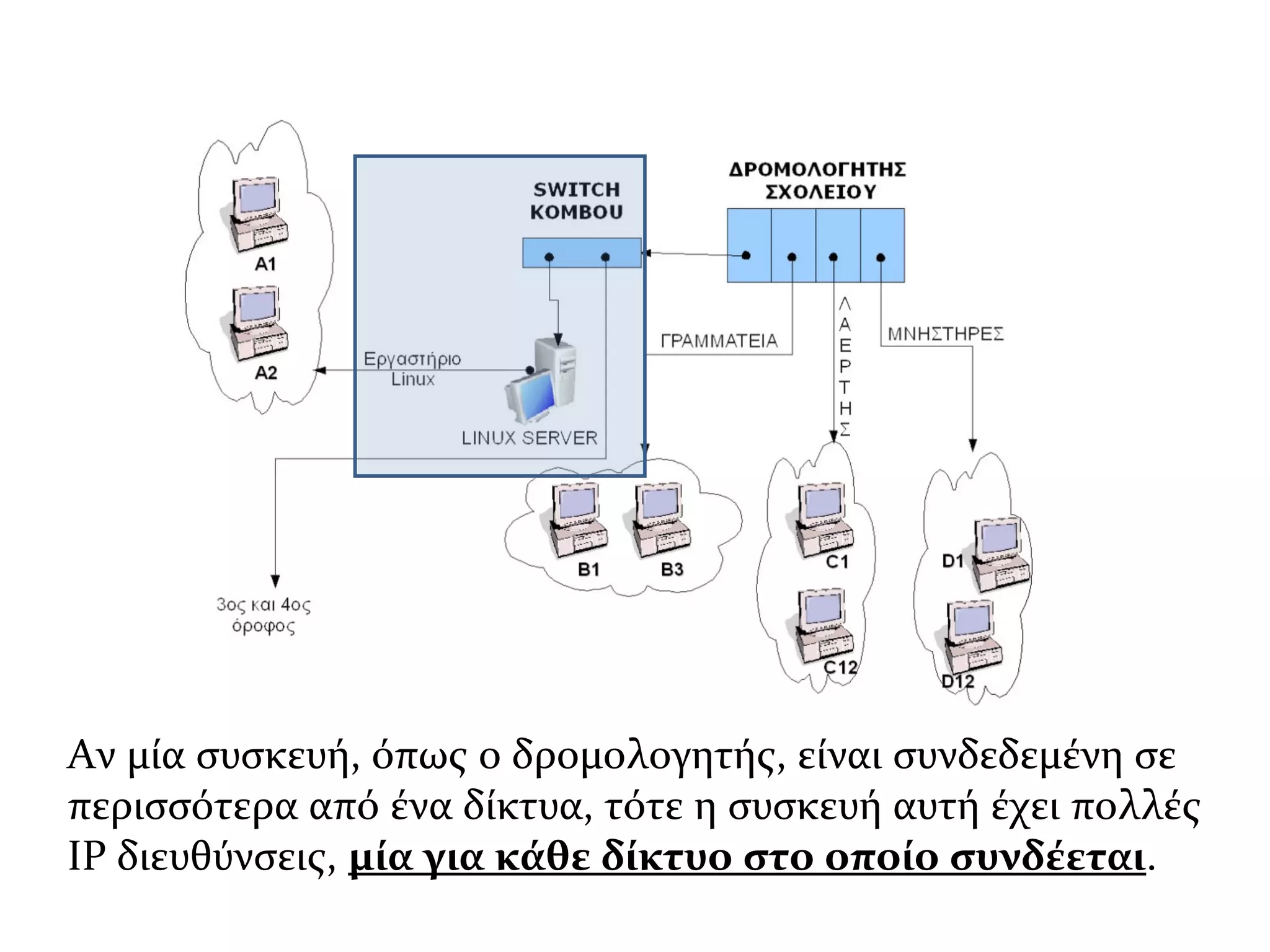

7. Αν μία συσκευή, όπως ο δρομολογητής, είναι συνδεδεμένη σε
περισσότερα από ένα δίκτυα, τότε η συσκευή αυτή έχει πολλές
IP διευθύνσεις, μία για κάθε δίκτυο στο οποίο συνδέεται.

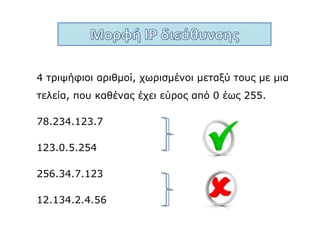

8. 4 τριψήφιοι αριθμοί, χωρισμένοι μεταξύ τους με μια
τελεία, που καθένας έχει εύρος από 0 έως 255.
78.234.123.7
123.0.5.254
256.34.7.123
12.134.2.4.56

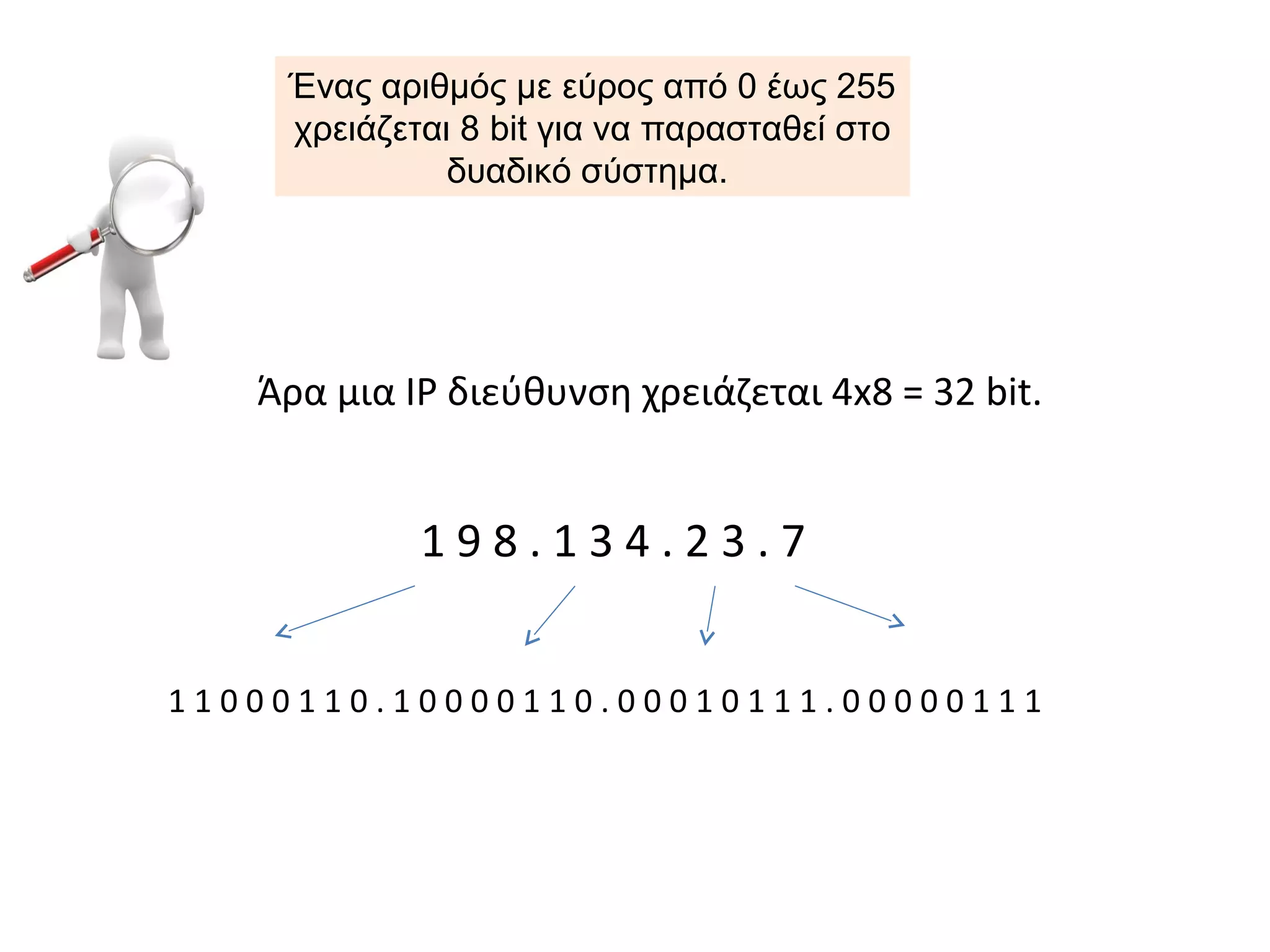

9. Mια IP διεύθυνση χρειάζεται 4x8 = 32 bit.
1 1 0 0 0 1 1 0 . 1 0 0 0 0 1 1 0 . 0 0 0 1 0 1 1 1 . 0 0 0 0 0 1 1 1
Ένας αριθμός με εύρος από 0 έως
255, για να παρασταθεί στο δυαδικό
σύστημα, χρειάζεται 8 bit .

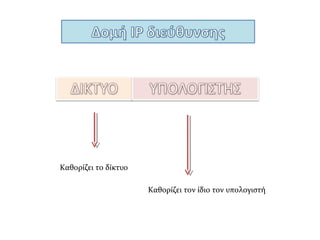

10. Αναγνωριστικό του δικτύου,
δηλαδή καθορίζει το δίκτυο
Καθορίζει τον ίδιο τον υπολογιστή

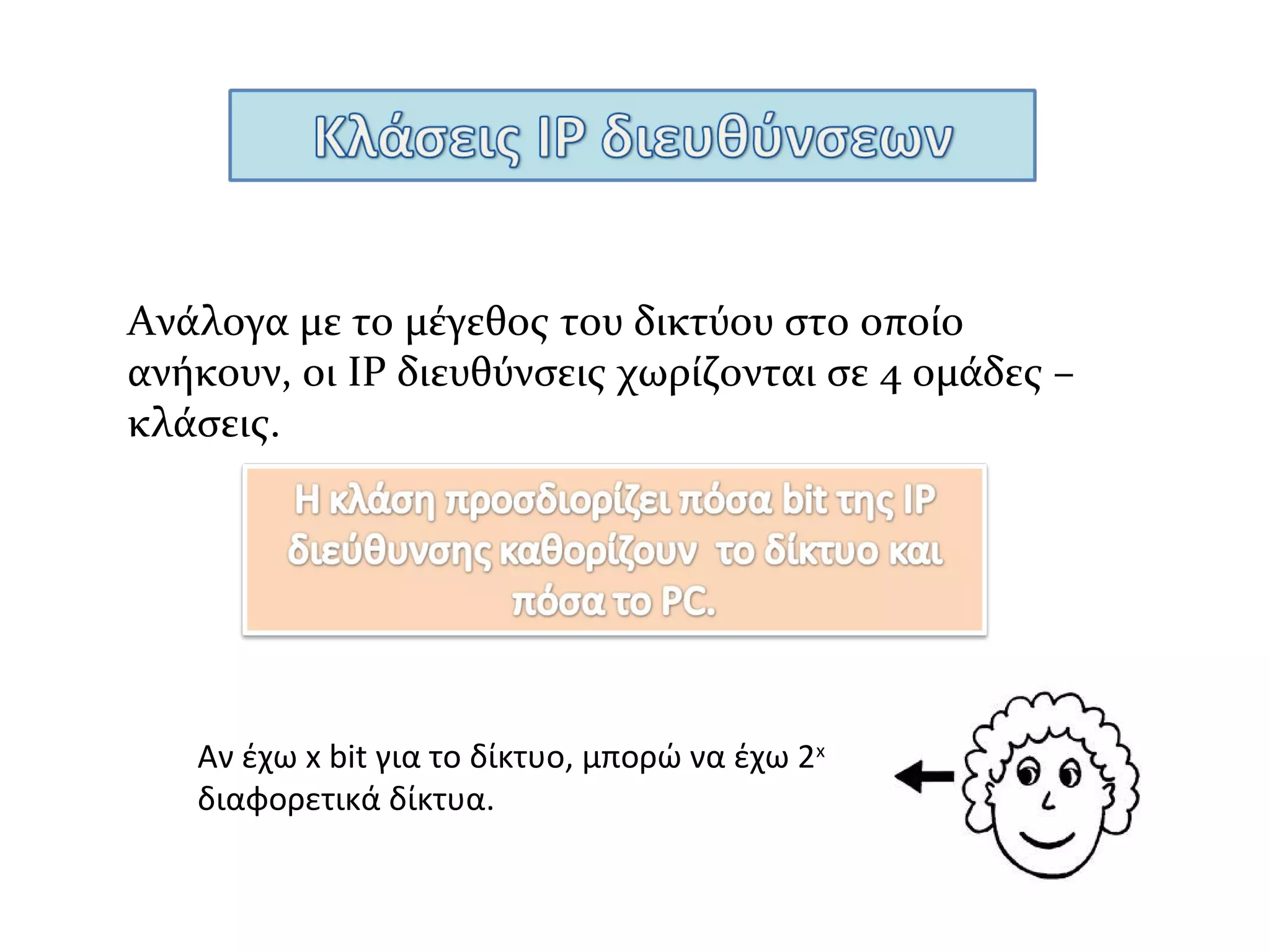

11. Ανάλογα με το μέγεθος του δικτύου στο οποίο ανήκουν, οι
IP διευθύνσεις χωρίζονται σε 4 ομάδες – κλάσεις.

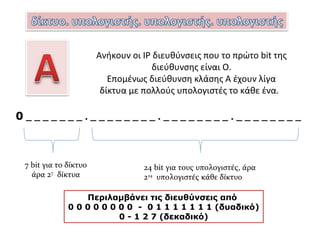

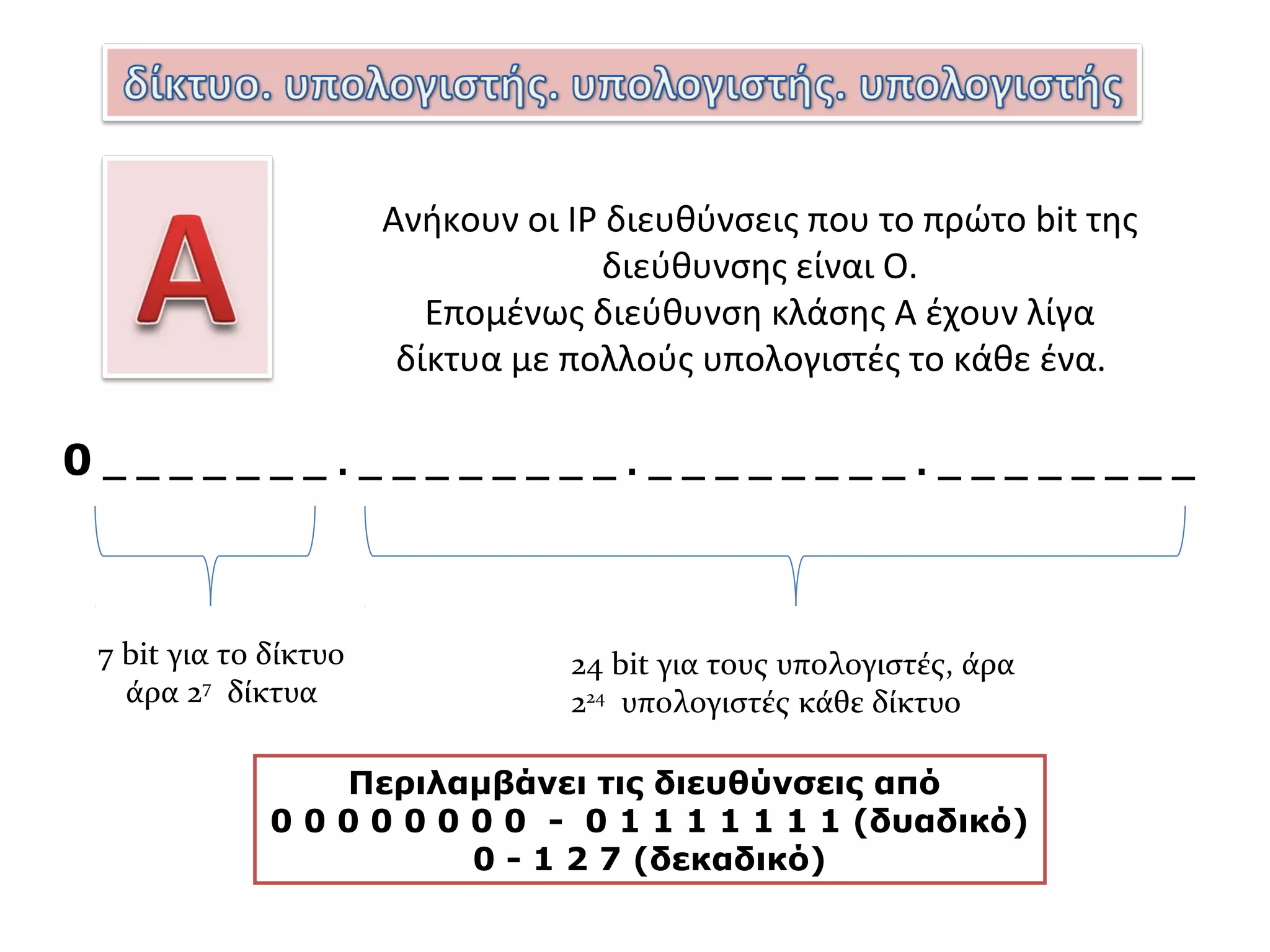

12. Ανήκουν οι ΙP διευθύνσεις που το πρώτο bit της
διεύθυνσης είναι Ο.
Διεύθυνση κλάσης Α έχουν λίγα δίκτυα με
πολλούς υπολογιστές το κάθε ένα.
0 _ _ _ _ _ _ _ . _ _ _ _ _ _ _ _ . _ _ _ _ _ _ _ _ . _ _ _ _ _ _ _ _
7 bit για το δίκτυο
άρα 27
-2 δίκτυα
24 bit για τους υπολογιστές, άρα 224
-2 υπολογιστές κάθε
δίκτυο
Περιλαμβάνει τις διευθύνσεις από
0 0 0 0 0 0 0 0 - 0 1 1 1 1 1 1 1 (δυαδικό)
1 - 1 2 6 (δεκαδικό)
0.x.x.x – χρησιμοποιείται για προκαθορισμένη δρομολόγηση πακέτων
127.x.x.x – loopback διεύθυνση (χρησιμοποιείται για δρομολόγηση επιστροφής )

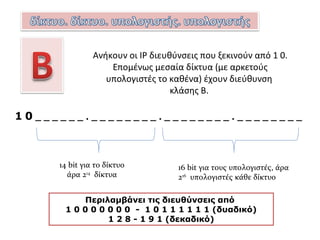

13. 1 0 _ _ _ _ _ _ . _ _ _ _ _ _ _ _ . _ _ _ _ _ _ _ _ . _ _ _ _ _ _ _ _
16 bit για τους υπολογιστές, άρα 216
-2
υπολογιστές κάθε δίκτυο
Περιλαμβάνει τις διευθύνσεις από
1 0 0 0 0 0 0 0 - 1 0 1 1 1 1 1 1 (δυαδικό)
1 2 8 - 1 9 1 (δεκαδικό)
14 bit για το δίκτυο
άρα 214
δίκτυα
Ανήκουν οι ΙP διευθύνσεις που ξεκινούν από 1 0.
Μεσαία δίκτυα (με αρκετούς υπολογιστές το καθένα)
έχουν διεύθυνση κλάσης Β.

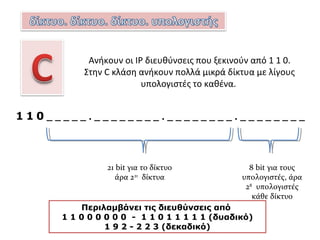

14. 1 1 0 _ _ _ _ _ . _ _ _ _ _ _ _ _ . _ _ _ _ _ _ _ _ . _ _ _ _ _ _ _ _
21 bit για το δίκτυο, άρα 221
δίκτυα 8 bit για τους
υπολογιστές, άρα
28
-2 υπολογιστές
κάθε δίκτυοΠεριλαμβάνει τις διευθύνσεις από
1 1 0 0 0 0 0 0 - 1 1 0 1 1 1 1 1 (δυαδικό)
1 9 2 - 2 2 3 (δεκαδικό)
Ανήκουν οι ΙP διευθύνσεις που ξεκινούν από 1 1 0.
Στην C κλάση ανήκουν πολλά μικρά δίκτυα με λίγους
υπολογιστές το καθένα.

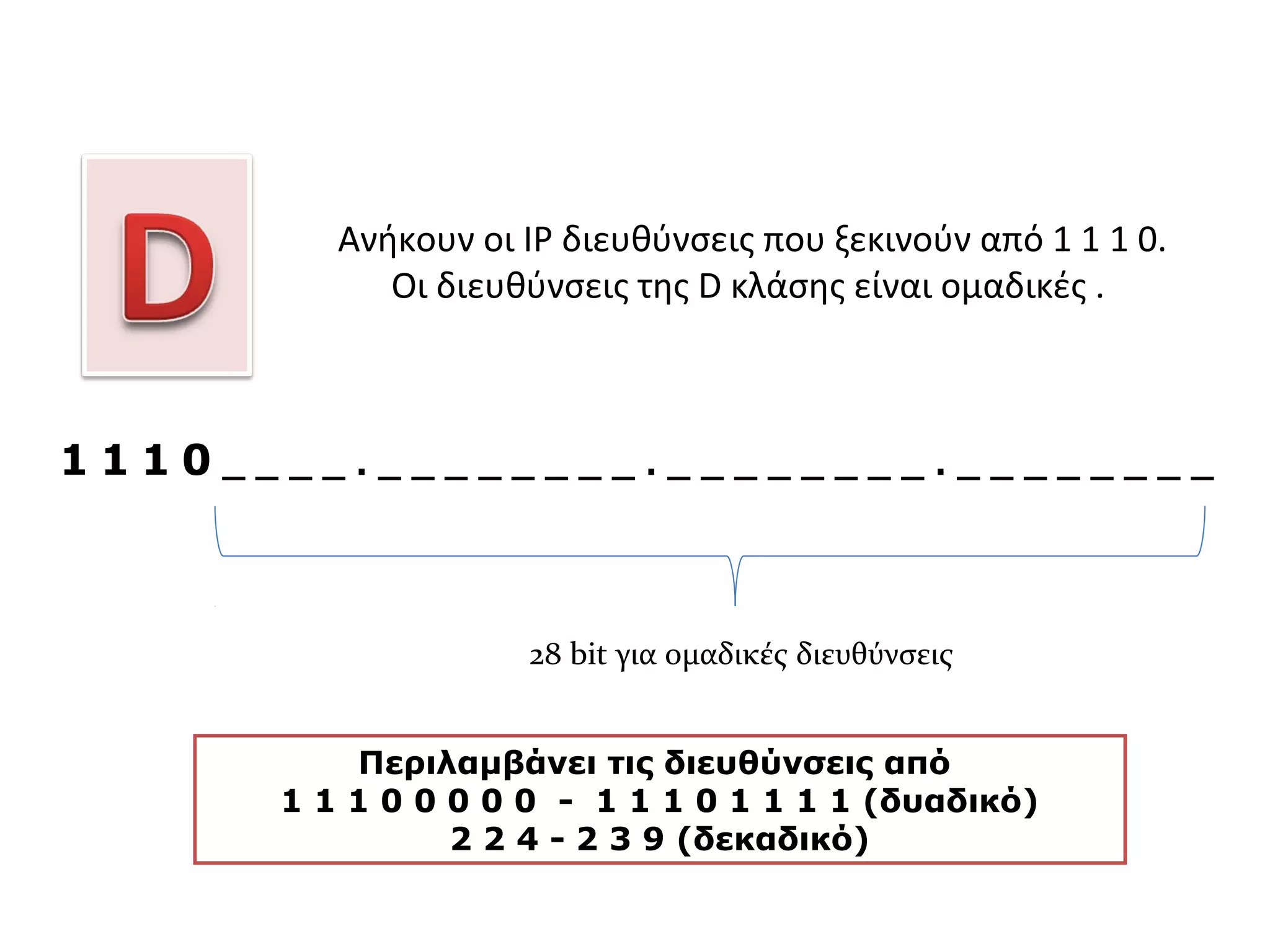

15. Ανήκουν οι ΙP διευθύνσεις που
ξεκινούν από 1 1 1 0.
1 1 1 0 _ _ _ _ . _ _ _ _ _ _ _ _ . _ _ _ _ _ _ _ _ . _ _ _ _ _ _ _ _
28 bit για ομαδικές διευθύνσεις
Περιλαμβάνει τις διευθύνσεις από
1 1 1 0 0 0 0 0 - 1 1 1 0 1 1 1 1 (δυαδικό)
2 2 4 - 2 3 9 (δεκαδικό)
Οι διευθύνσεις της D κλάσης είναι ομαδικές .

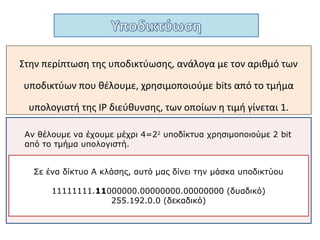

16. Στην περίπτωση της υποδικτύωσης, ανάλογα με τον αριθμό των
υποδικτύων που θέλουμε, χρησιμοποιούμε bits από το τμήμα
υπολογιστή της IP διεύθυνσης, των οποίων η τιμή γίνεται 1.
Σε ένα δίκτυο Α κλάσης, αυτό μας δίνει την μάσκα υποδικτύου
11111111.11000000.00000000.00000000 (δυαδικό)
255.192.0.0 (δεκαδικό)
Αν θέλουμε να έχουμε μέχρι 4=22
υποδίκτυα χρησιμοποιούμε 2 bit
από το τμήμα υπολογιστή.

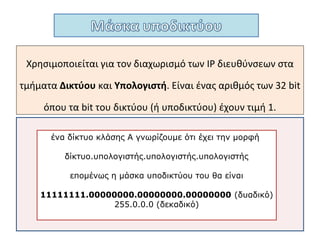

17. Χρησιμοποιείται για τον διαχωρισμό των IP
διευθύνσεων στα τμήματα Δικτύου και
Υπολογιστή.
Είναι ένας αριθμός των 32 bit όπου τα bit του
δικτύου - υποδικτύου έχουν τιμή 1.

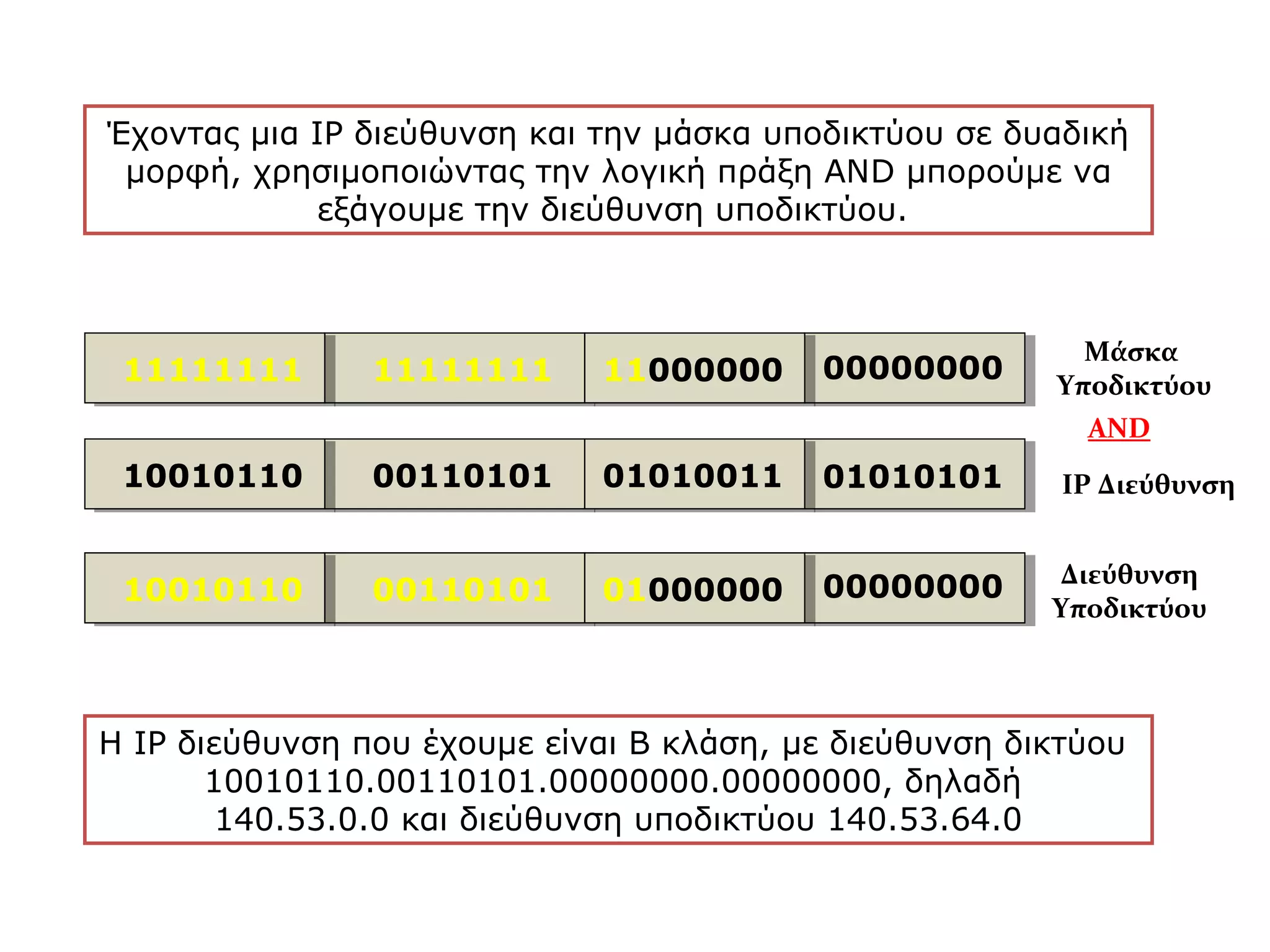

19. Έχοντας μια ΙP διεύθυνση και την μάσκα υποδικτύου σε δυαδική
μορφή, χρησιμοποιώντας την λογική πράξη ΑΝD μπορούμε να
εξάγουμε την διεύθυνση υποδικτύου.
00000000
Μάσκα
Υποδικτύου
AND
IP Διεύθυνση00110101 0101010110010110 01010011
00000000 Διεύθυνση
Υποδικτύου
Η ΙP διεύθυνση που έχουμε είναι Β κλάση, με διεύθυνση δικτύου
10010110.00110101.00000000.00000000, δηλαδή
140.53.0.0 και διεύθυνση υποδικτύου 140.53.64.0
