Heap statsfx analyzer

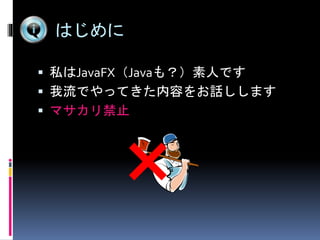

はじめに
 私はJavaFX（Javaも？）素人です
 我流でやってきた内容をお話しします
 マサカリ禁止
×

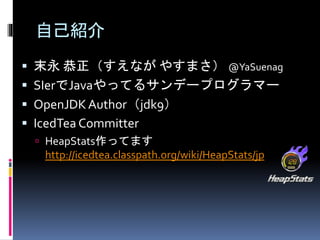

自己紹介
 末永恭正（すえながやすまさ）@YaSuenag
 SIerでJavaやってるサンデープログラマー
 OpenJDK Author（jdk9）
 IcedTea Committer
 HeapStats作ってます
http://icedtea.classpath.org/wiki/HeapStats/jp

HeapStats
 Javaの障害解析支援＆監視ツール
 とにかくエージェントの性能に腐心
 より軽く・より速く
Javaアプリケーション実行マシン
Javaアプリケーション
（Java製アプリケーションサーバも含む）
JRE (JVM) JVM監視エージェント
JVMにアタッチ
Java関連情報
• ヒープスナップショット
• OSリソース
• etc…
アナライザ
解析

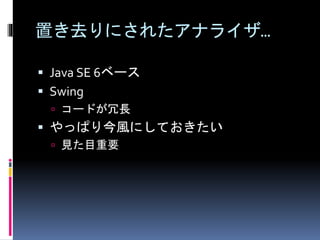

置き去りにされたアナライザ…
 Java SE 6ベース
 Swing
 コードが冗長
 やっぱり今風にしておきたい
 見た目重要

HeapStatsFXAnalyzer
https://github.com/YaSuenag/HeapStatsFXAnalyzer

HeapStatsFXAnalyzer
 HeapStats Analyzer ♥ JavaFX8
 Java8のコード
 Lambda、StreamAPIバリバリ使いたい
 プラガブル
 アナライザへの機能追加を誰でもできる
 コミュニティドリブンな開発
 GitHub
 developブランチ見てください
 将来的には本家（IcedTea）へマージ予定

なぜJavaFX8？
 SwingNodeが使いたかったから

使っている主な（？）機能
 FXML
 Chart
 PieChart
 StackedAreaChart
 AreaChart
 LineChart
 Task
 ProgressIndicatorとbind
 国際化（と言えるか？）
 とりあえず日本語と英語

構成
 HeapStats 1.0相当のアナライザを実装
 プラグインで機能拡張
HeapStatsFXAnalyzer
コア機能
スナップ
ショット
パーサー
ログ
パーサーGUI部品
プラグイン
プラグイン
管理
組み込みプラグイン
スナップ
ショット
リソース
ログ
参照ツリー
表示
CSV出力
JVM
死活監視…

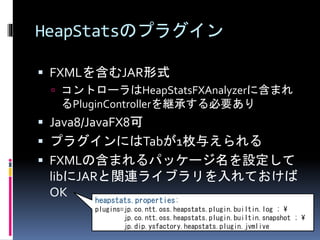

HeapStatsのプラグイン
 FXMLを含むJAR形式
 コントローラはHeapStatsFXAnalyzerに含まれ
るPluginControllerを継承する必要あり
 Java8/JavaFX8可
 プラグインにはTabが1枚与えられる
 FXMLの含まれるパッケージ名を設定して
libにJARと関連ライブラリを入れておけば
OK
heapstats.properties:
plugins=jp.co.ntt.oss.heapstats.plugin.builtin.log ;
jp.co.ntt.oss.heapstats.plugin.builtin.snapshot ;
jp.dip.ysfactory.heapstats.plugin.jvmlive

jp.co.ntt.oss.heapstats.WindowController#loadPlugin()
プラグインが呼ばれるまで１
PluginClassLoader
設定
 クラスローダの設定
 PluginClassLoader
FXMLLoader
 HeapStatsFXAnalyzerのlibを向くクラスローダ
 lib配下のJARをすべてロード
 FXMLLoader#setDefaultClassLoader()にセット

jp.co.ntt.oss.heapstats.WindowController#addPlugin()
プラグインが呼ばれるまで２
プラグインリスト
ロード
 各プラグインのロード
 heapstats.propertiesのpluginsに指定されたもの
 FXMLLoaderインスタンスはResourceBundleを
指定して作成
 日本語or英語
 普通にFXMLLoader#load()
 staticなload()は使わない
FXMLLoader

jp.co.ntt.oss.heapstats.WindowController#addPlugin()
プラグインが呼ばれるまで３
 コントローラインスタンスの取得
 FXMLLoader#getController()
 HeapStatsのPluginControllerにキャスト
 プラグインの初期設定
 オーナーWindow、ProcessIndicator関連
 タブ選択イベントの設定
 Tab#setOnSelectionChanged()
 タブへの画面追加
セットアップ画面タブ表示
FXMLLoader
取得
コントローラ

jp.co.ntt.oss.heapstats.plugin.PluginController
PluginController
 FXMLコントローラのabstractクラス
 プラグインは必ず継承する必要あり
 最小限の機能とインターフェースを提供
 Taskのbind
 ProcessIndicator、画面のグレーアウト
 イベントのキック
 タブ選択
 ウィンドウのリサイズ
 プラグインのライセンス情報の提供
 オーナーウィンドウのインスタンス取得

<RefTreePlugin>
jp.co.ntt.oss.heapstats.plugin.reftree.RefTreeController#initialize()
プラグイン間のデータ受け渡し
 各プラグインのコントローラに
直接アクセス
 コントローラのインスタンスは
親ウィンドウのコントローラから取得
 ロード済みプラグインのリストを持っている
他にいい案が思い浮かばなかった…

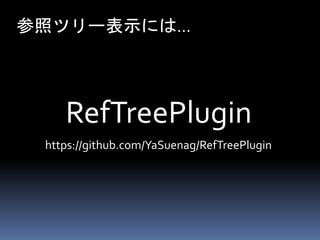

参照ツリー表示には…
RefTreePlugin
https://github.com/YaSuenag/RefTreePlugin

RefTreePlugin
 HeapStatsFXAnalyzerにオブジェクト参照
ツリー表示機能を追加
 SwingNodeで実装
 要JGraphX
 http://www.jgraph.com/jgraphdownload.html

HeapStatsでネットワーク上のJVMを
すべてルックアップ＆死活監視！
JVMLive
https://github.com/YaSuenag/JVMLive

JVMLive
 JDP（Java Discovery Protocol）を使って
ネットワーク上のJVMを自動ルックアップ
 見つけたJVMで動いているメインクラスや稼働時間
などを確認可能
 JDPパケットの定期受信ができないJVMをハイライト
表示
 JVMのクラッシュ検知機能
 OracleJDK限定
 -XX:+TransmitErrorReportと-XX:ErrorReportServerが
指定されていればJVMLiveでクラッシュを検知＆
hs_errログを自動回収

Jp/co/ntt/oss/heapstats/utils/infoDialog.fxml
困ったことその１
 ダイアログがない
 自作しました
 Accordionで詳細メッセージが見れるようにし
ました
8u40
までの命

困ったことその２
 複数Chartの合成に対応していない
 JIRAに要望は上がっているみたいです
 RT-12710: chart API -- multiple chart types on the
same axis
 https://javafx-jira.kenai.com/browse/RT-1271
※要ログイン
 StackPaneと透過を使って複数Chartを組み合わ
せてた時期もあり
 結局、複数枚のChartに分割で落ち着く

jp.co.ntt.oss.heapstats.plugin.builtin.log.LogController#onChartMouseMoved()
困ったことその３
 ChartのTooltipが重い
 描画要素数に応じてとても重くなる
 Tooltipもどきを自作
 マウスポインタ周辺にPopupを表示
 描画タイミングはonMouseMoved/onMouseExitedの
組み合わせ
 マウスのX座標のみに注目
 Yの値はXがわかればChartのデータから取れる
 XAxisのgetLayoutX/getStartMargin/getValueForDisplay

困ったことその４
 animated=trueなAreaChartで多要素の描画
をさせるとシンボルが表示されない
 アニメーションやめた（PieChart以外）
今のところ
アニメーションによる
悪影響なし

困ってることその１
 SwingNodeが絡むと一部JavaFX
コントロールがブラックアウトする
<RefTreePlugin>
 ウィンドウをリサイズすると全部真っ黒に…
 黒い部分の上をマウスでグルグルすると表示
される
JavaFXコントロール
SwingNode

困ってることその２
 ChartのSeriesを含むFXMLがSceneBuilderで
ロードできない
 UI作るのにかなり致命的
 OpenJFXからビルドしたものだときちんと
ロードできた
ココ

困ってることその３
 WindowsとLinuxでウィンドウサイズ関連
プロパティの動きが違う
 Windowクラスのwidth/heightにセットする
ChangeListener
 Fedora20だとwidth/heightプロパティの変化が
ワンテンポ遅い
黒い縦線（障害発生ポイント）をChangeListenerで描画
Win7（期待通り） Fedora20（ズレる）

困ってることその４
<RefTreePlugin>
 SwingNodeのDrag and Dropイベントが
おかしい
 java.awt.dnd.InvalidDnDOperationException
 セルをドラッグする際のJGraphX内部の処理で
例外発生

お願いします！
 まずはFork
 次にPull Request
 できればプラグイン作成
 「いいね！」

ご意見もお願いいます！

あったらいいな… プラグイン
 vmstat
 sar
 iostat
 etc…

Heap statsfx analyzer
