In questo talk vedremo come creare componenti custom in Angular con un alto impatto visivo, grazie a SVG e CANVAS che permettono di realizzare icone, infografiche, mappe e giochi. Scopriremo come sfruttare al meglio queste tecnologie grazie ad Angular e directive, viewChild e altro. Chiuderemo il talk dando "vita" a questi componenti grazie ad animazioni CSS, Angular e GreenSock.

1. SVG, Canvas e
Animations in
Angular
Leonardo Buscemi

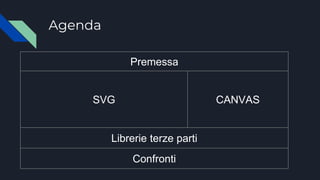

2. Agenda
Premessa
SVG CANVAS
Librerie terze parti
Confronti

3. Angular compila il nostro codice
Tutto quello che scriviamo nella nostra applicazione
Angular (componenti, logica e stili) viene ‘compilato’
in codice Javascript.

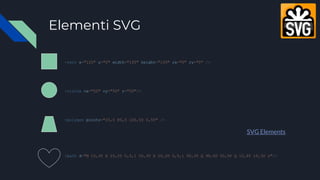

5. Elementi SVG
<rect x="120" y="0" width="100" height="100" rx="0" ry="0" />
<circle cx="50" cy="50" r="50"/>
<polygon points="20,0 80,0 100,50 0,50" />
<path d="M 10,30 A 20,20 0,0,1 50,30 A 20,20 0,0,1 90,30 Q 90,60 50,90 Q 10,60 10,30 z"/>
SVG Elements

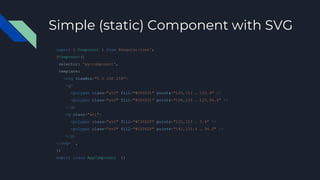

6. Simple (static) Component with SVG
import { Component } from @angular/core';
@Component({
selector: 'my-component',
template: `
<svg viewBox="0 0 250 250">
<g>
<polygon class="st0" fill="#DD0031" points="125,153 … 153.4" />
<polygon class="st0" fill="#DD0031" points="108,135 … 125,94.5" />
</g>
<g class="st1">
<polygon class="st0" fill="#C3002F" points="125,153 … 3.4" />
<polygon class="st0" fill="#C3002F" points="142,135.4 … 94.5" />
</g>
</svg> `,
})
export class AppComponent {}

7. Angular needs to know is SVG
<svg:rect x="0" y="0" width="100" height="100"/>
“An SVG snippet template needs an svg: prefix on its root element to disambiguate the SVG
element from an HTML component.”
Fonte

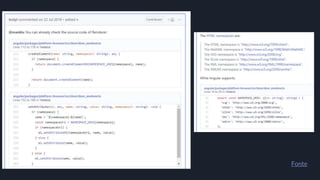

8. Fonte

9. Simple (static) Component with SVG
import { Component } from @angular/core';
@Component({
selector: 'my-component',
template: `
<svg viewBox="0 0 250 250">
<g>
<polygon class="st0" fill="#DD0031" points="125,153 … 153.4" />
<polygon class="st0" fill="#DD0031" points="108,135 … 125,94.5" />
</g>
<g class="st1">
<polygon class="st0" fill="#C3002F" points="125,153 … 3.4" />
<polygon class="st0" fill="#C3002F" points="142,135.4 … 94.5" />
</g>
</svg> `,
})
export class AppComponent {}

10. Simple (static) Component with SVG
import { Component } from @angular/core';
@Component({
selector: 'my-component',
template: `
<svg viewBox="0 0 250 250">
<svg:g>
<svg:polygon class="st0" fill="#DD0031" points="125,153 … 153.4" />
<svg:polygon class="st0" fill="#DD0031" points="108,135 … 125,94.5" />
</svg:g>
<svg:g class="st1">
<svg:polygon class="st0" fill="#C3002F" points="125,153 … 3.4" />
<svg:polygon class="st0" fill="#C3002F" points="142,135.4 … 94.5" />
</svg:g>
</svg> `,
})
export class AppComponent {}

11. Esempio live
https://stackblitz.com/edit/angular-svg-static

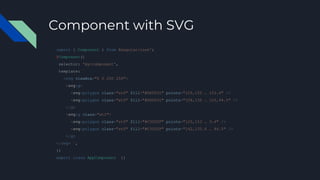

13. Component with SVG
import { Component } from @angular/core';
@Component({
selector: 'my-component',
template: `
<svg viewBox="0 0 250 250">
<svg:g>
<svg:polygon class="st0" fill="#DD0031" points="125,153 … 153.4" />
<svg:polygon class="st0" fill="#DD0031" points="108,135 … 125,94.5" />
</g>
<svg:g class="st1">
<svg:polygon class="st0" fill="#C3002F" points="125,153 … 3.4" />
<svg:polygon class="st0" fill="#C3002F" points="142,135.4 … 94.5" />
</g>
</svg> `,
})
export class AppComponent {}

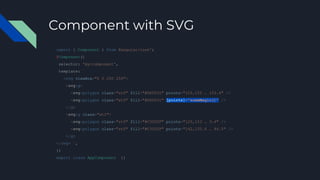

14. Component with SVG
import { Component } from @angular/core';
@Component({
selector: 'my-component',
template: `
<svg viewBox="0 0 250 250">
<svg:g>
<svg:polygon class="st0" fill="#DD0031" points="125,153 … 153.4" />
<svg:polygon class="st0" fill="#DD0031" [points]="someMagic()" />
</g>
<svg:g class="st1">
<svg:polygon class="st0" fill="#C3002F" points="125,153 … 3.4" />
<svg:polygon class="st0" fill="#C3002F" points="142,135.4 … 94.5" />
</g>
</svg> `,
})
export class AppComponent {}

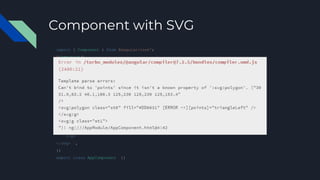

15. Component with SVG
import { Component } from @angular/core';
@Component({
selector: 'my-component',
template: `
<svg viewBox="0 0 250 250">
<svg:g>
<svg:polygon class="st0" fill="#DD0031" points="125,153 … 153.4" />
<svg:polygon class="st0" fill="#DD0031" [points]="someMagic()" />
</g>
<svg:g class="st1">
<svg:polygon class="st0" fill="#C3002F" points="125,153 … 3.4" />
<svg:polygon class="st0" fill="#C3002F" points="142,135.4 … 94.5" />
</g>
</svg> `,
})
export class AppComponent {}

16. HTML attribute vs. DOM property
❖ Alcuni attributi HTML hanno un mapping 1: 1 alle proprietà
➢ Ad esempio id
❖ Alcuni attributi HTML non hanno proprietà corrispondenti
➢ Ad esempio colspan e tutti gli attributi svg
❖ Alcune proprietà DOM non hanno attributi corrispondenti
➢ Ad esempio textContent
❖ Molti attributi HTML sembrano mappare alle proprietà ... ma non nel modo in cui si potrebbe pensare!
Gli attributi inizializzano le proprietà del DOM, queste possono cambiare; i valori degli attributi no.
Fonte

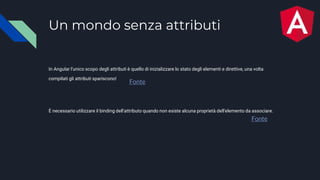

17. Un mondo senza attributi
In Angular l'unico scopo degli attributi è quello di inizializzare lo stato degli elementi e direttive, una volta
compilati gli attributi spariscono!
Fonte
Fonte
È necessario utilizzare il binding dell'attributo quando non esiste alcuna proprietà dell'elemento da associare.

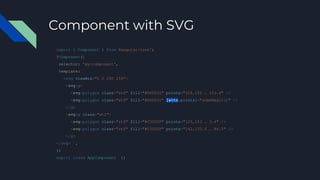

18. Component with SVG
import { Component } from @angular/core';
@Component({
selector: 'my-component',
template: `
<svg viewBox="0 0 250 250">
<svg:g>
<svg:polygon class="st0" fill="#DD0031" points="125,153 … 153.4" />
<svg:polygon class="st0" fill="#DD0031" [attr.points]="someMagic()" />
</g>
<svg:g class="st1">
<svg:polygon class="st0" fill="#C3002F" points="125,153 … 3.4" />
<svg:polygon class="st0" fill="#C3002F" points="142,135.4 … 94.5" />
</g>
</svg> `,
})
export class AppComponent {}

19. Esempio live
https://stackblitz.com/edit/angular-svg-attribute

20. Suddivisione in componenti
import { Component } from '@angular/core';
@Component({
selector: 'my-part-left',
template: `
<svg:g >
<svg:polygon fill="#DD0031"
points="125,153.4 … 125,94.5" />
</svg:g>`
})
export class PartLeftComponent {
}
import { Component } from '@angular/core';
@Component({
selector: 'my-part-right',
template: `
<svg:g >
<svg:polygon fill="#C3002F"
points="125,153.4 … 125,94.5" />
</svg:g>`
})
export class PartRightComponent {
}

21. Suddivisione in componenti
<svg viewBox="0 0 250 250">
<my-part-left></my-part-left>
<my-part-right></my-part-right>
</svg>
Non viene renderizzato!

22. Selettore per attributo
import { Component } from '@angular/core';
@Component({
selector: '[my-part-left]',
template: `
<svg:g >
<svg:polygon fill="#DD0031"
points="125,153.4 ... 125,94.5" />
</svg:g>`
})
export class PartLeftComponent {
}
import { Component } from '@angular/core';
@Component({
selector: '[my-part-right]',
template: `
<svg:g >
<svg:polygon fill="#C3002F"
points="125,153.4 125,94.5" />
</svg:g>`
})
export class PartRightComponent {
}

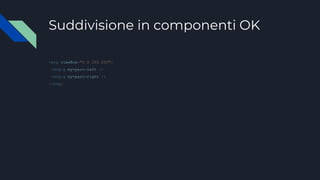

23. Suddivisione in componenti OK
<svg viewBox="0 0 250 250">
<svg:g my-part-left />
<svg:g my-part-right />
</svg>

24. Esempio live
https://stackblitz.com/edit/angular-svg-components

25. Animazioni su SVG
● SMIL
○ Deprecato
● CSS
● Angular Animation
● Javascript
○ Green Sock

26. Esempio live
Animazione di SVG in CSS
https://stackblitz.com/edit/angular-svg-components

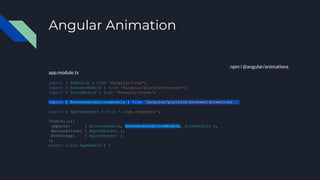

28. Angular Animation
npm i @angular/animations
app.module.ts
import { NgModule } from '@angular/core';
import { BrowserModule } from '@angular/platform-browser';
import { FormsModule } from '@angular/forms';
import { BrowserAnimationsModule } from '@angular/platform-browser/animations';
import { AppComponent } from './app.component';
@NgModule({
imports: [ BrowserModule, BrowserAnimationsModule, FormsModule ],
declarations: [ AppComponent ],
bootstrap: [ AppComponent ]
})
export class AppModule { }

29. Esempio live
Animazione di SVG con
Angular Animation
https://stackblitz.com/edit/angular-svg-anim-ng

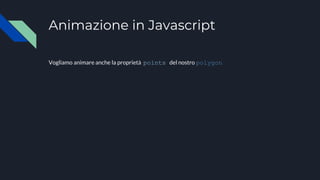

30. Animazione in Javascript
Vogliamo animare anche la proprietà points del nostro polygon

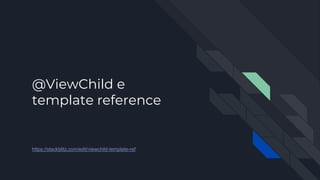

31. @ViewChild e
template reference
https://stackblitz.com/edit/viewchild-template-ref

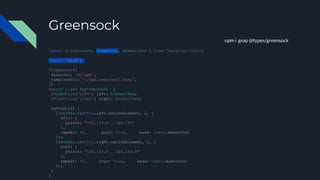

32. Greensock
npm i gsap @types/greensock
import { Component, ViewChild, ElementRef } from '@angular/core';
import 'gsap';
@Component({
selector: 'my-app',
templateUrl: './app.component.html',
})
export class AppComponent {
@ViewChild('left') left: ElementRef;
@ViewChild('right') right: ElementRef;
ngOnInit() {
TweenMax.to(this.left.nativeElement, 2, {
attr: {
points: "125,153.4 … 125,195"
},
repeat: -1, yoyo: true, ease: Cubic.easeInOut
});
TweenMax.to(this.right.nativeElement, 2, {
attr: {
points: "125,153.4 … 125,153.4"
},
repeat: -1, yoyo: true, ease: Cubic.easeInOut
});
}
}

33. Esempio live
Animazione di SVG con GreenSock
https://stackblitz.com/edit/angular-svg-static-grensock

34. Canvas

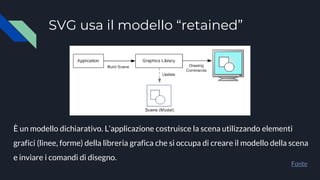

35. SVG usa il modello “retained”
Fonte
È un modello dichiarativo. L’applicazione costruisce la scena utilizzando elementi
grafici (linee, forme) della libreria grafica che si occupa di creare il modello della scena
e inviare i comandi di disegno.

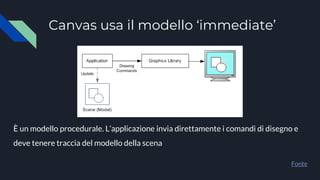

36. Canvas usa il modello ‘immediate’
Fonte
È un modello procedurale. L’applicazione invia direttamente i comandi di disegno e
deve tenere traccia del modello della scena

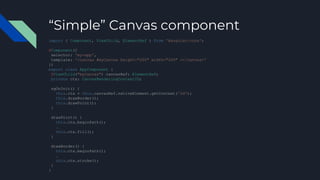

37. “Simple” Canvas component
import { Component, ViewChild, ElementRef } from '@angular/core';
@Component({
selector: 'my-app',
template: '<canvas #myCanvas height="200" width="200" ></canvas>'
})
export class AppComponent {
@ViewChild("myCanvas") canvasRef: ElementRef;
private ctx: CanvasRenderingContext2D;
ngOnInit() {
this.ctx = this.canvasRef.nativeElement.getContext('2d');
this.drawBorder();
this.drawPoint();
}
drawPoint() {
this.ctx.beginPath();
…
this.ctx.fill();
}
drawBorder() {
this.ctx.beginPath();
…
this.ctx.stroke();
}
}

38. Esempio live
Componente con canvas
https://stackblitz.com/edit/angular-canvas-simple

39. Esempio live
Animazione con canvas
https://stackblitz.com/edit/angular-canvas-animation

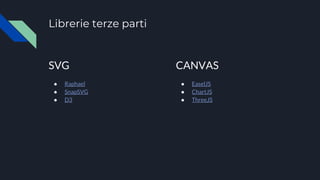

40. Librerie terze parti
SVG
● Raphael
● SnapSVG
● D3
CANVAS
● EaselJS
● ChartJS
● ThreeJS

41. Raphael

42. SnapSVG

43. D3.js

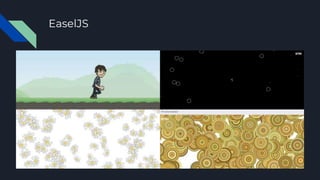

44. EaselJS

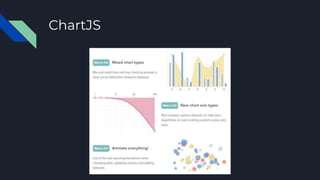

45. ChartJS

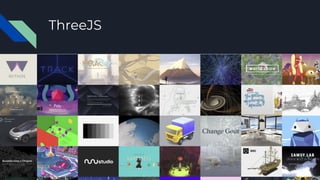

46. ThreeJS

47. Confronto SVG ⇔ Canvas
SVG CANVAS
Grafica Vettoriale Raster
Rendering Retained Immediate*
Utilizzo Markup XML Low level API

48. Quale scegliere ?
https://technet.microsoft.com/it-it/gg193983(v=vs.71)

49. Leonardo Buscemi
Software Developer presso
https://www.linkedin.com/in/leonardobuscemi/
https://www.facebook.com/leonardo.buscemi
https://twitter.com/leonardobuscemi
GRAZIE
