Supplemento catalogo
1. AN CAMINI
Soluzioni tecnologiche per l’evacuazione dei fumi
SUPPLEMENTO AL CATALOGO GENERALE 01/09

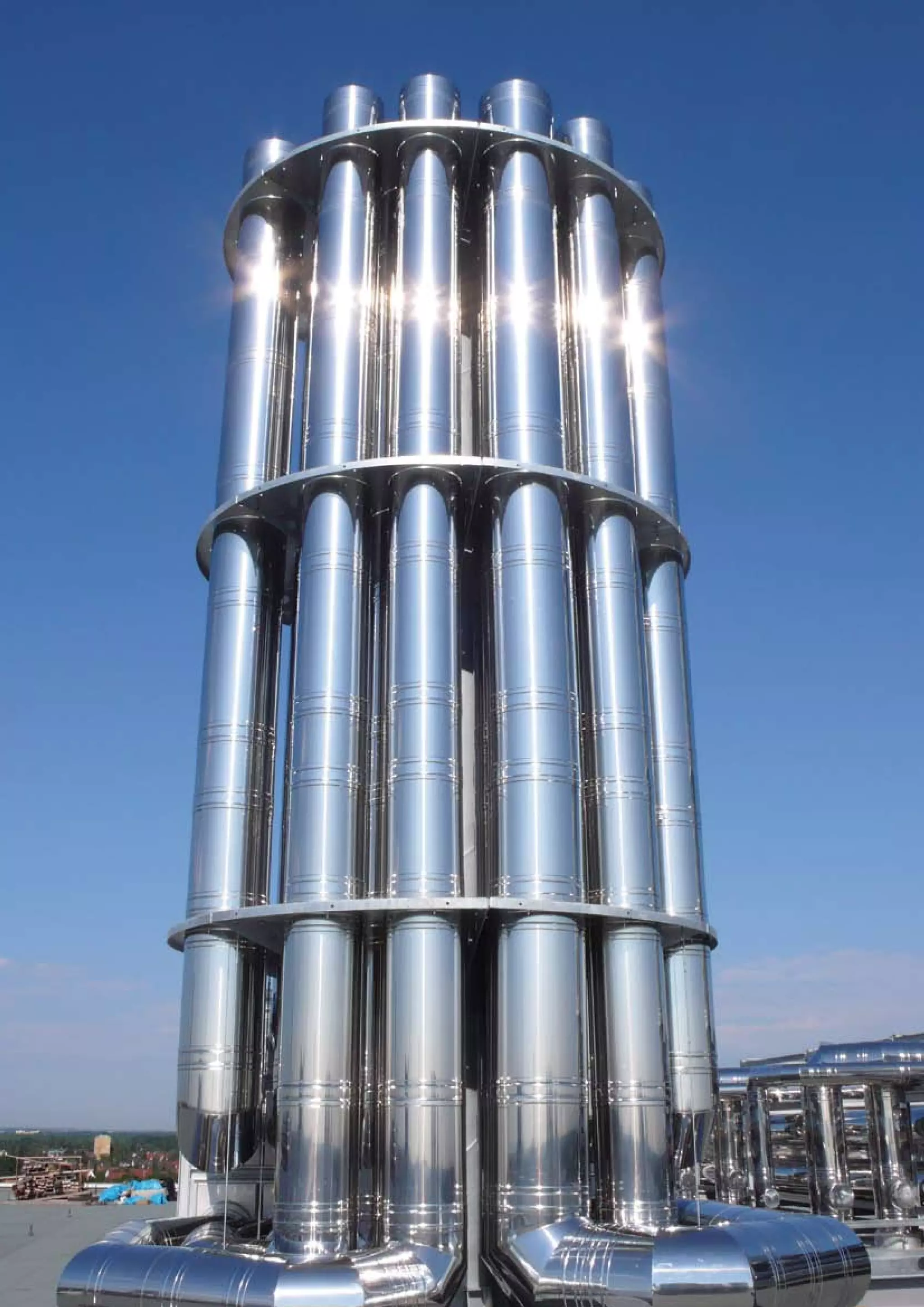

• Foto impianti realizzati
• Sistemi ventilati per caldaie a condensazione,
polipropilene/inox a norma 10845
• Sistemi in Polipropilene, isolati e protetti
esterno inox o rame
• Cappe cucina a norma UNI 7129/08 - UNI TS 11278
• Isolamento termico: attraversamento tetti e solette
• Nuovi sistemi di fissaggio a muro inox
• Stufe a pellets sitemi isolati per la prevenzione
ustioni da contatto
• Il giusto camino per il giusto apparecchio
sunto UNI TS 11278
• Aspira cenere elettrici professional
Canne fumarie e condotti
per gruppi elettrogeni
Camini isolati doppia
parete coibentazione
aria statica
Camini isolati doppia
parete inox/rame
25-32-50 mm.
Camini flessibili
interno liscio
Camini monoparete
5/10 mm. - 6/10 mm.
e con innesto conico
Condotti in Fe o inox
An Fire
Sistema monoparete in PPs
per l’evacuazione dei fumi
caldaie a condensazione
Condotti in polipropilene isolati
Parete esterna protezione inox o rame
Condotti in polipropilene ventilati
parete esterna inox o rame
2.
3. AN CAMINI
Canne fumarie - Camini - Condotti per ritubamenti
camini
cert. n° 0036-CPD-9174 001
cert. n° 0036-CPD-9174 002
cert. n° 0051-CPD-0007
cert. n° 0051-CPD-0042
cert. n° 0036-CPD-9184-001
cert. n° 0063-CPD-8609
an cAMINI
il sistema camino
per lo scarico
dei prodotti della
combustione
ISO 9002
G A S T E C
canne fumarie
condotti per
intubamenti
4.
5. TECNOLOGIE AVANZATE PER L’EVAcUAZIONE FUMI
AN CAMINI LEADER DI MERCATO
AN CAMINI è oggi in grado di offrire la più completa gamma di sistemi per l’evacuazione dei fumi.
Lo sviluppo tecnologico per la ricerca di generatori di calore ad alto rendimento, aventi temperature fumi sempre più basse sin sotto la soglia della
condensazione, e la sempre maggiore attenzione alla sicurezza degli impianti (legge 46/11), ci
impone di proporvi prodotti all’avanguardia, sicuri
ed affidabili nel tempo, nonché leggeri, semplici e
rapidi da montare.
Una canna fumaria efficiente contribuisce al raggiungimento delle performances dei generatori
di calore ad essa collegati, alla qualità dei fumi
immessi in atmosfera e al buon funzionamento
del generatore stesso.
La costruzione dei nostri sistemi fumari modulari,
con processi rigorosamente industriali in regime
di QUALITÀ totale ISO 9002 - marcatura CE,
garantisce la costanza delle caratteristiche fisiche,
meccaniche e termodinamiche dei nostri prodotti,
consentendone il corretto dimensionamento in ottemperanza alla normative tecniche di riferimento
(UNI 9615 - UNI 10640 - UNI 10641 - UNI EN
13384). L’accurata progettazione dei sistemi di
giunzione dei componenti limita al minimo I’intervento manuale ed esclude l’apporto di materiali
sigillanti in fase di montaggio, consentendo così
di garantire le caratteristiche di tenuta (anche con
pressione dei fumi positive rispetto all’ambiente)
e di resistenza alle condense del condotto fumario come prescritto dalle normative vigenti.
L’impiego di materiali pregiati quali l’acciaio inox
AISI 316L e AISI 316 Ti, nonché il PPs (Polipropilene S), insensibili agli acidi presenti nella condensa dei combustibili solidi, liquidi, e gassosi, è
garanzia di durata nel tempo.
La nostra gamma di sistemi fumari, di altissima
qualità, è certificata da importanti istituti di collaudo, internazionalmente riconosciuti, quali il
TUV, IMQ, GASTEC.
La nostra esperienza ultra ventennale, specifica
nel settore dello smaltimento fumi, è a disposizione gratuitamente di tutti i clienti per preventivi
e consulenze per la progettazione d’impianti a regola d’arte, in ottemperanza alle norme e alle leggi vigenti: UNI 7129/08, UNI 10640, UNI 10641,
UNI 10845, UNI 10683, UNI 11071, Legge 615,
Legge 46/90 - D.P.R. 37/2008 - dichiarazione di
conformità.
ISO 9002
G A S T E C
5
6. I migliori sistemi PER L’EVAcUAZIONE FUMI
AN ISO
AN ISO è un sistema di evacuazione fumi a doppia parete, precoibentato con isolante ad altissime performances,
privo di ponti termici per limitare la dispersione di calore dall’interno all’esterno così da garantire un’adeguata temperatura di contatto sulla parete esterna.
La serie è ricca di accessori appositamente studiati per una facile e rapida installazione di: camini singoli per generatori a gas e/o gasolio, canne fumarie multiple collettive per apparecchi di tipo C e ramificate per apparecchi di
tipo B, canali da fumo caldaie/camino, condotti in pressione per apparecchi di tipo C e/o a condensazione, camini
per stufe e caminetti a legna.
Tra i numerosi Tests superati dalla serie AN ISO, evidenziamo quelli di resistenza all’aggressione delle condense
acide V2 e la prova a 1000°C di resistenza all’incendio di fuliggine.
AN system 4 isolato
Spessore isolamento 32.5 mm. Innesto con giunto “conico”, a tenuta delle condense e delle pressioni senza l’ausilio di guarnizioni di tenuta.
Parete interna in acciaio inox aisi 316Ti (stabilizzato al titanio) spessore 6/10
mm (a richiesta 8/10 e 10/10 mm). Parete esterna spessore 6/10 mm AISI 304
e/o Rame. A richiesta spessore isolamento 50 mm - 75 mm - 100 mm.
UNI EN 1856-1 T400 P1 W V2 L50060 G50
UNI EN 1856-1 T400 N1 W V2 L50060 G50
UNI EN 1856-1 T600 H1 W V2 L50060 G50
UNI EN 1856-1 T600 H1 D V3 L50060 G50
AN ISO 25 - AN ISO 50
Spessore isolamento 25 - 50 mm. Innesto con giunto a bicchiere, a tenuta delle
condense e delle pressioni grazie all’ausilio di guarnizioni di tenuta.
Parete interna in acciaio inox aisi 316L spessore 4-5/10 mm. Parete esterna
spessore 5/10 mm AISI 304 e/o Rame.
UNI EN 1856-1 T200 P1 W V2 L50040/050 O30
UNI EN 1856-1 T600 N1 D V2 L50040/050 O50/G70 (AN ISO 25)
UNI EN 1856-1 T600 N1 D V2 L50040/050 O30/G50 (AN ISO 50)
AN ISO ARIA
Isolamento aria statica spessore 10 mm. Innesto con giunto a bicchiere, a tenuta delle condense e delle pressioni grazie all’ausilio di guarnizioni di tenuta.
Parete interna in acciaio inox aisi 316L spessore 4-5/10 mm. Parete esterna
spessore 4/10 mm AISI 304 e/o Verniciata color rame arabescato.
UNI EN 1856-1 T200 P1 W V2 L50040/050 O20
A richiesta
inox brunito
inox spazzolato
6
rame
verniciato con colore RAL
7. I migliori sistemi PER L’EVAcUAZIONE FUMI
AN CONDENSING
Sistemi plastici realizzati in polipropilene s autoestinguente a norma UNI EN 14471, certificati CE, specifici per
l’evacuazione dei fumi di caldaie a condensazione e cappe cucina. Idoneo per fumi in pressione sino a 200Pa e con
temperature di esercizio sino a 120°C (testato a 150°C)
AN CONDENSING
Sistema plastico monoparete modulare, realizzato in polipropilene s autoestinguente a norma UNI EN 14471, certificato CE,completo di una ricca dotazione
di accessori specifico per l’evacuazione dei fumi di caldaie a condensazione e
cappe cucina. Il sistema AN CONDENSING è disponibile anche nella versione
flessibile particolarmente adatto per il risanamento di vecchie canne fumarie.
UNI EN 14471 T120 P1 0 W 2 010 I C L
UNI EN 14471 T120 P1 0 W 2 010 I C L
UNI EN 14471 T120 P1 0 W 2-030 I E LO
AN ISO CONDENSIG
Sistema plastico isolato (10 mm aria statica), modulare, realizzato in polipropilene s autoestinguente a norma UNI EN 14471, certificato CE, completo di una
ricca dotazione di accessori specifico per l’evacuazione dei fumi di caldaie a
condensazione e cappe cucina. La parete esterna realizzata in acciaio inox aisi
304 o rame consente la realizzazione di canne fumarie esterne a basso impatto
estetico. Il sistema è predisposto per la compensazione della dilatazione termica della parete interna in polipropilene. La parete esterna consente un’adeguata protezione dai raggi U.V. AN ISO CONDENSING utilizzato per l’aspirazione
dell’aria comburente, evita i fenomeni di condensazione di umidità sulla parete
esterna.
UNI EN 14471 T120 P1 0 W 2 010 E C LO
AN TWIN CONDENSING
Sistema plastico ventilato coassiale, modulare, realizzato in polipropilene s
autoestinguente a norma UNI EN 14471, certificato CE, completo di una ricca
dotazione di accessori specifico per l’evacuazione dei fumi di caldaie a condensazione. La parete esterna realizzata in acciaio inox aisi 304 o color rame.
AN TWIN CONDENSING consente la realizzazione di canne fumarie esterne,
canali da fumo, cavedi tecnici ventilati incombustibili a tenuta 200 Pa.
Il sistema è completo di accessori per la realizzazione a norma delle aperture di
ventilazione/aspirazione aria comburente.
UNI EN 14471 T120 P1 0 W 2 030 I E LO
7
8. I migliori sistemi PER L’EVAcUAZIONE FUMI
AN PLUS - AN system 4 monoparete
AN PLUS e AN System 4 monoparete sono sistemi di evacuazione fumi dalle elevate caratteristiche qualitative.
Sono disponibili con spessori da 4/10 mm - 5/10 mm - 6/10 mm - 8/10 mm - 10/10 mm.
La serie è ricca di accessori (gomiti regolabili 0/90° a tenuta delle condense, elementi telescopici etc.) appositamente studiati per una facile e rapida realizzazione di risanamenti di vecchie canne fumarie aggredite dalle condense, ridimensionamenti di camini in conglomerato cementizio secondo le più recenti normative, camini singoli
per generatori a gas e/o gasolio, canne fumarie multiple collettive per apparecchi di tipo C e ramificate per apparecchi di tipo B, canali da fumo caldaia/camino, condotti in pressione per apparecchi di tipo C e/o a condensazione,
camini per stufe e caminetti a legna.
Tra i numerosi Tests superati dalla serie AN PLUS e AN SYSTEM 4 monoparete, evidenziamo quelli di resistenza
all’aggressione delle condense acide V2 e la prova a 1000°C di resistenza all’incendio di fuliggine.
AN system 4 monoparete
Innesto con giunto “conico”, a tenuta delle condense e delle pressioni senza
l’ausilio di guarnizioni di tenuta.
Parete interna in acciaio inox AISI 316Ti (stabilizzato al titanio) spessore 6/10
mm (a richiesta 8/10 e 10/10 mm).
UNI EN 1856-1 T400 N1 D V2 L50060 G50
UNI EN 1856-1 T400 N1 W V2 L50060 O20
UNI EN 1856-1 T400 P1 W V2 L50060 O20
UNI EN 1856-1 T600 H1 W V2 L50060 G50
AN PLUS
Innesto con giunto a bicchiere, a tenuta delle condense e delle pressioni grazie
all’ausilio di guarnizioni di tenuta.
Parete interna in acciaio inox AISI 316L spessore 4 e 5/10 mm (a richiesta
spessore 4/10 mm per cappe cucina oppure 6/10 mm 8/10 mm 10/10 mm).
UNI EN 1856-2 T600 N1 W V2 L50050 G500
UNI EN 1856-1 T160 P1 W V2 L50050 O30
UNI EN 1856-1 T200 P1 W V2 L50050 O30
AN ALLUMINIO
Innesto con giunto a bicchiere, a tenuta delle condense e delle pressioni grazie
all’ausilio di guarnizioni di tenuta.
Parete interna in acciaio alluminio spessore 10/10 mm (a richiesta spessore
15/10 mm).
UNI EN 1856-1 T200 P1 W Vm L11100 O60
UNI EN 1856-1 T200 P1 W Vm L11150 O60
AN OVALE O RETTANGOLARE
AN OVALE o RETTANGOLARE è un sistema per l’evacuazione fumi monoparete,
modulare, realizzato in acciaio inox AISI 316L O AISI 316 Ti stabilizzato al titanio. Lo
spessore della parete a contatto dei fumi è 5/10 mm o a richiesta 6/10 mm8/10 mm
o 10/10 mm per ridurre il rischio di rumorosità.
La sezione OVALE o rettangolare rende il sistema particolarmente adatto per il risanamento di canne fumarie esistenti, realizzato a misura ,consente di sfruttare al
meglio le sezioni di passaggio disponibili. Il sistema è idoneo per i seguenti combustibili: metano, GPL. Gasolio, legna con temperature di esercizio sino a 550°C. l’ampia
gamma di accessori consente di realizzare impianti nelle più svariate configurazioni.
8
9. I migliori sistemi PER L’EVAcUAZIONE FUMI
AN FIRE
Sistemi verniciati per l’evacuazione dei fumi di stufe a pellets, stufe a legna e caminetti d’arredamento
AN FIRE INOX
Sistema monoparete preverniciato, realizzato in acciaio inox AISI 316 L, con
innesto a bicchiere, a tenuta delle condense e delle pressioni grazie all’ausilio di
guarnizioni di tenuta T200.
Sistema pratico e leggero, facile da tagliare in opera
spessore 4/10 mm (5/10 mm a richiesta).
EN 1856-1 T200 P1 W V2 L50040 O60
AN ISO FIRE INOX
Sistema isolato preverniciato, realizzato in acciaio inox AISI 316 L, con innesto
a bicchiere, a tenuta delle condense e delle pressioni grazie all’ausilio di guarnizioni di tenuta T200
Sistema pratico e leggero, facile da tagliare in opera spessore 4/10 mm
(5/10 mm a richiesta).
Coibentazione: 10 mm aria statica, per una maggiore sicurezza e per ridurre il
rischio di ustioni da contatto in ambienti domestici.
UNI EN 1856-1 T200 P1 W V2 L50040/050 O20
AN FIRE FE PELLETS
Sistema monoparete preverniciato, realizzato in acciaio ferritico fe, con innesto a
bicchiere, a tenuta delle pressioni grazie all’ausilio di guarnizioni di tenuta T200
Sistema robusto, tradizionalmente installato per evacuare i fumi di stufe a pellets
con spessore 12/10 mm.
UNI EN 1856-2 T200 P1 W Vm L01130 O30
AN FIRE FE
Sistema monoparete preverniciato, realizzato in acciaio ferritico fe, con innesto
maschio rastremato .
Sistema robusto, tradizionalmente installato per evacuare i fumi di stufe a legna
e caminetti d’arredamento con spessore 20/10 mm
UNI EN 1856-2 T500 N1 D Vm L13200 G
UNI EN 1856-2 T500 N1 D Vm L13200 G440
9
10. ASPIRA CENERI ELETTRICI PROFESSIONALI
ASPIRA CENERI
Cenerino
Cenerino
mod. basic
professional
RR
R
OR
TTO
TO
TO
MO
MO
MO
MO
M
M
EM
EM
HEE
CCH
CHH
ISC
TTRIS
TRRIS
TRIS
E
LLEKK
LEEK
LEK
UUE
UE
UE
R RIQ
RIQ
IT EE
IT EE
IT
IT
TTRIQ
TTIQ
M
M
M
M
LE
LE
LE
EELE
----EE
800
800
800
800
R RIC
RIC
TTRIC
TTIC
LECC
LECC
EELE
EELE
O ---O
ICO
ICO
RIC
RIC
TTR
TTR
LETT
LETT
EELE
EELE
18
18
RR
R
OR
TTO
TO
TO
MO
MO
MO
MO
M
M
EM
EM
HEE
CCH
CHH
ISC
TTRIS
TRRIS
TRIS
E
LLEKK
LEEK
LEK
UUE
UE
UE
R RIQ
RIQ
IT EE
IT EE
IT
IT
TTRIQ
TTIQ
M
M
M
M
LE
LE
LE
EELE
----EE
R RIC
RIC
TTRIC
TTIC
LECC
LECC
EELE
EELE
O ---O
ICO
ICO
RIC
RIC
TTR
TTR
LETT
LETT
EELE
EELE
18
18
190 mb
190 mb
190 mb
190 mb
19 kPAA
19 kPA
19 kPA
19 kP
ar
ar
ar
ar
W
W
800 W
800 W
FILTER
FILTER
FILTER
FILTER
SHAKER
SHAKER
SHAKER
SHAKER
IT
IT
IT
IT
PELLETS
PELLETS
PELLETS
PELLETS
FR
FR
FR
FR
DE
DE
DE
DE
ES
ES
ES
ES
ASPIRACENERE (CENERI FREDDE)
ASPIRACENERE (CENERI FREDDE)
(CENERI FREDDE)
(CENERI FREDDE)
ASHES VACUUM (COLD ASH)
ASHES VACUUM (COLD ASH)
(COLD ASH)
(COLD ASH)
ASPIRATEUR DE CENDRES (CENDRES FROIDES)
ASPIRATEUR DE CENDRES (CENDRES FROIDES)
(CENDRES FROIDES)
(CENDRES FROIDES)
ASCHESAUGER (NUR FÜR KALTE ASCHE VERWENDEN)
ASCHESAUGER (NUR FÜR KALTE ASCHE VERWENDEN)
(NUR FÜR KALTE ASCHE VERWENDEN)
(NUR FÜR KALTE ASCHE VERWENDEN)
ASPIRADOR DE CENIZAS (CENIZAS FRÍAS)
ASPIRADOR DE CENIZAS (CENIZAS FRÍAS)
(CENIZAS FRÍAS)
(CENIZAS FRÍAS)
inserire
inserire
RESY
RESY
10
inserire
inserire
inserire
inserire
codice aabare
codice a bare
codice a bare
codice bare
8013298063406
8013298063406
8013298063406
8013298063406
230
230
H
H
50 Hz
50 Hz
FILTER
FILTER
FILTER
FILTER
SHAKER
SHAKER
SHAKER
SHAKER
PELLETS
PELLETS
PELLETS
PELLETS
GB
GB
GB
GB
190 mm
190 m
190 m
190
19 kPA
19 kPA
19 kPA
19 kP
W
W
800 W
800 W
V
230 VV
230 V
Hz
Hz
50 Hz
50 Hz
IT IT
IT IT
7.201.00142 07 -2008
7.201.00142 07 -2008
7.201.00142 07 -2008
7.201.00142 07 -2008
INI
AN CAM
• Avvolgicavo incorporato nel coperchio
• Pratico maniglione di trasporto
• Pomello scuoti cenere
• Aggancio/sgancio rapido gruppo motore
• Filtro lavabile e smontabile
• Ruote piroettanti
• 7.201.0142 360x360 xh 450 mm nuova misura 11-007-08 (Rossi Nicola e
Flessibile e lancia plastici xh 450 mm nuova misura 11-007-08 (Rossi Nicola
7.201.0142 360x360
(accessorio aspirapolvere)
• Flessibile e lancia metallici
(accessorio aspiracenere)
GBGB
GB
GB
FR FR
FR
FR
DE DE
DE
DE
ES ES
ES
ES
INDISPENSABILE PER TENERE PULITI CAMINI EESTUFE DALLA FULIGGINE.
INDISPENSABILE PER TENERE PULITI CAMINI EESTUFE DALLA FULIGGINE.
INDISPENSABILE PER TENERE PULITI CAMINI STUFE DALLA FULIGGINE.
INDISPENSABILE PER TENERE PULITI CAMINI STUFE DALLA FULIGGINE.
ESSENTIAL TO CLEAN FIREPLACES AND STOVES.
ESSENTIAL TO CLEAN FIREPLACES AND STOVES.
ESSENTIAL TO CLEAN FIREPLACES AND STOVES.
ESSENTIAL TO CLEAN FIREPLACES AND STOVES.
INDISPENSABLE POUR NETTOYER CHEMINEES ET POELES.
INDISPENSABLE POUR NETTOYER CHEMINEES ET POELES.
INDISPENSABLE POUR NETTOYER CHEMINEES ET POELES.
INDISPENSABLE POUR NETTOYER CHEMINEES ET POELES.
UNERSETZLICH ZUR ENTFERNUNG DER ASCHE AUS FEUERSTELLEN UND ÖFEN.
UNERSETZLICH ZUR ENTFERNUNG DER ASCHE AUS FEUERSTELLEN UND ÖFEN.
UNERSETZLICH ZUR ENTFERNUNG DER ASCHE AUS FEUERSTELLEN UND ÖFEN.
UNERSETZLICH ZUR ENTFERNUNG DER ASCHE AUS FEUERSTELLEN UND ÖFEN.
PUEDE SER USADO PARA ASPIRAR CENIZAS DE CHIMENEAS, ESTUFAS YYBARBACOAS.
PUEDE SER USADO PARA ASPIRAR CENIZAS DE CHIMENEAS, ESTUFAS Y BARBACOAS.
PUEDE SER USADO PARA ASPIRAR CENIZAS DE CHIMENEAS, ESTUFAS Y BARBACOAS.
PUEDE SER USADO PARA ASPIRAR CENIZAS DE CHIMENEAS, ESTUFAS BARBACOAS.
11. I migliori sistemi PER L’EVAcUAZIONE FUMI
AN ISOLANTI
An isolanti, comprende una serie di isolanti specifici per diverse applicazioni:
AN COPPELLE isolanti per impianti a gas sino a 300°C;
ANC 1100 materassino a doppia agugliatura in fibra biosolubile per temperature sino a 1000°C
ANC LASTRE ISOLANTI:Per la protezione delle parti combustibili alle sovratemperature sino a 1000°C, particolarmente indicati per contenere i rischi di
incendio causate da sovratemperature da fuoco di fuliggine, e la protezione
di passaggi tetto in legno - solette - muri perimetrali.
ANC LASTRE STRUTTURALI: Per la realizzazione di speciali cappe camino
isolate sino a 500°C.
ANC SUPER ISOLANTE MICROPOROSO: Prodotto innovativo , per la realizzazione di protezioni alle sovratemperature con ingombri ridotti del 70% rispetto agli isolanti tradizionali. Temperatura massima di classificazione 1000°C.
AN flex
Canna fumaria flessibile con parete interna liscia, realizzata in acciaio inox
AISI 316L o a richiesta in acciaio inox AISI 904 L. Trova il suo impiego
principale nelle ristrutturazioni, il ridimensionamento ed il risanamento di
vecchie canne fumarie, specialmente ove si renda necessario eseguire spostamenti onde evitare costosi interventi murari. é disponibile inoltre
anche il modello NIFLEX con parete interna corrugata.
UNI EN 1856-2 T450 N1 D V2 L50010 G
UNI EN 1856-2 T160 P1 W V2 L50010 O
UNI EN 1856-2 T450 N1 W V2 L50010 G
UNI EN 1856-2 T160 P1 W V2 L70010 O
UNI EN 1856-2 T450 N1 W V2 L70010 G
AN NIFLEX 316 L
AN FLEX 316 L
AN FLEX 316 L
AN FLEX 904 L
AN FLEX 904 L
AN POWER
Sistema di evacuazione fumi a doppia parete, precoibentato con 32.5 mm
o a richiesta 50 mm di isolante ad alte performances, senza ponti termici con
giunzione flangiata o conica senza guarnizioni di tenuta.
AN POWER è dedicato ai fumi in pressione ad alta temperatura tipici
dei motori endotermici (gruppi elettrogeni, motopompe etc.).
La gamma è ricca di componenti specifici per rendere facile e veloce
l’installazione quali distanziali, giunti antivibranti, silenziatori etc.
UNI EN 1856-1 T600 H1 D V3 L50060 G50
UNI EN 1856-1 T600 H1 w V3 L50060 G50
11
13. Le informazioni e i dati tecnici riportati su questo catalogo sono suscettibili di modifiche. La AN CAMINI si riserva di modificare le specifiche riportate senza preavviso, in qualsiasi momento.
L’installazione dei prodotti deve essere eseguita nel rispetto delle norme generali vigenti.
13
14. AN CAMINI
Canne fumarie - Camini - Condotti per ritubamenti
Soluzioni tecnologiche
per l’evacuazione
dei fumi
Camini monoparete
5/10 mm. - 6/10 mm.
e con innesto conico
Canne fumarie e condotti
per gruppi elettrogeni
Camini isolati doppia
parete coibentazione
aria statica
Camino isolato
design evoluto
architettonicamente
giunzione esterna invisibile
senza fascetta di chiusura
Condotti in alluminio
Camini isolati doppia
parete inox/rame
25-32-50 mm.
Condotti per caminetti,
stufe e stufe a pellets
Camini flessibili
interno liscio
Condotti in
polipropileni
isolati/ventilati
Sistema monoparete in PPs
per l’evacuazione dei fumi
caldaie a condensazione
cert.
cert.
cert.
cert.
n°
n°
n°
n°
0036-CPD-9174 002
0036-CPD-9174 004
0051-CPD-0042
0051-CPD-0007
Per funzionamenti:
wet (umido) pressione
wet (umido) pressione
dry (secco) pressione
dry (secco) pressione
positiva 200 Pa
nulla o negativa
positiva 5000 Pa
nulla o negativa
15. An Twin
Sistema coassiale - VENTILATO
espulsione fumi / aspirazione aria comburente
Coassiali per caldaie di tipo C e/o a condensazione
Impieghi
• Realizzazione di canne
fumarie singole o
multiple all’interno
di edifici, ove risulti
difficoltosa l’adduzione
dell’aria comburente.
• Realizzazione di canne
fumarie esterne e/o
interne con parete
interna ventilata.
ELEMENTI PREFABBRICATI IN POLIPROPILENE - PPs ACCIAIO INOSSIDABILE PER IMPIANTI DI RISCALDAMENTO
SINGOLI e collettivi - IMPERMEABILI AI GAS E RISPONDENTI PIENAMENTE A TUTTE LE
NORMATIVE VIGENTI - PRODOTTI IN REGIME DI QUALITÀ ISO 9001
13
16. AN CAMINI AN TWIN
CARATTERISTICHE TECNICHE
AN TWIN
Sistema di evacuazione fumi prefabbricato dalle elevate caratteristiche qualitative.
Disponibile in diverse soluzioni: parete interna in Polipropilene PPs/ Parete esterna inox AISI 304; Parete interna inox
AISI 316L /Parete esterna inox AISI 304.
Il sistema consente una rapida realizzazione di canali da fumo, canne fumarie singole, o canne fumarie collettive
AN TWIN è un sistema coassiale idoneo per installazioni sia all’interno che all’esterno degli edifici, anche con pressione
dei fumi positive sino a 200 Pa.
AN TWIN è un sistema completo, preassemblato, i terminali di espulsione dei fumi integrano le aperture per l’aspirazione dell’aria e/o ventilazione del cavedio, i tappi di drenaggio sono predisposti con il doppio drenaggio: condensa fumi
e condensa aria comburente/ventilazione. la serie è completa di tutti gli accessori: gomiti 30° 45°-90° raccordo a T90°
ispezione - elementi fumi, ed il pratico modulo di ventilazione integrato con griglia di aspirazione (canalizzabile all’occorrenza).
I numerosi accessori della serie AN TWIN consentono all’installatore procedere speditamente nelle fasi di installazione
senza necessità di opere murarie specifiche. Le aperture di ventilazione e l’area di ventilazione/aspirazione sono state
studiate per un pieno rispetto delle normative: UNI 10845 - UNI 11071 - UNI 7129/08.
La parete interna in polipropilene PPs è particolarmente indicata per l’espulsione dei fumi di caldaie a condensazione.
La parete esterna in aisi 304, idonea sia per applicazioni esterne agli edifici che per la creazione di cavedi ventilati “non
combustibili“ all’interno delle murature, resistente ai condensati dell’aria comburente e/o aria di ventilazione del cavedio .
Il cavedio ventilato è progettato per una tenuta a 200 Pa, con l’ausilio di guarnizioni (tenuta a 40Pa senza guarnizioni)
I tratti verticali del sistema AN TWIN possono essere realizzati anche con sistemi coassiali flessibili PPs/inox.
SPECIFICHE TECNICHE DEI MATERIALI
sistema doppia parete rigido coibentato
mm
60
80
100
130
150
180
200
mm
100
125
160
180
200
230
250
parete interna
Spessore
mm
Variabile
Polipropilene PP - Acciaio inox aisi 316 L Acciaio inox aisi 316 Ti
Qualità
INTERCAPEDINE
Spessore
mm
Variabile
parte esterna
Spessore
mm
4/10 mm - 5/10 mm - 6/10 mm
Qualità
Polipropilene PP - Acciaio inox aisi 304
Acciaio Verniciato
modalità di funzionamento CONSENTITI
parete interna inox
parete interna PP (condesing)
°C
200°
120° (diam. 60-80mm)
Fumi secchi - Fumi umidi wet
Consentito
Combustibili ammessi
Metano - GPL - Gasolio
Diametro nominale interno
Diametro nominale esterno
LE CERTIFICAZIONI DISPONIBILI
Produzione a regime di qualità totale ISO 9001
G A S T E C
0063 - CPD - 8609
16
17. AN TWIN
AN CAMINI
DESIGNAZIONE PRODOTTO SECONDO NORMA EN 14471
INSTALLAZIONE
Prima di dell’installazione, applicare su i raccordi maschio un velo di scivolante o grasso privo di solventi.
Favorire l’innesto dei componenti ruotando leggermente e spingendo sino alla battuta di
arresto, successivamente stringere la fascetta di chiusura esterna.
In caso di necessità è possibile accorciare i tubi, determinare la lunghezza richiesta
aumentata della parte maschio, tagliare il condotto evitando di ovalizzare il tubo, eliminare
eventuali bave sui bordi del taglio, in questa fase, per precauzione, in aggiunta alla guarnizione di tenuta, applicare sulla parte tagliata del silicone di tenuta .
Disporre sempre i tratti orizzontali con una pendenza non inferiore a 3° (5,2 cm al metro).
Attenzione: nel caso di installazioni in ambienti particolarmente umidi, l’aspirazione dell’aria
potrebbe causare la formazione
di fenomeni di condensa sulla
parete esterna.
Predisporre in punti facilmente
accessibili le aperture di ispezione, indispensabili per una corretta manutenzione dell’impianto, in particolare alla base dei
tratti verticali ed in testata dei tratti orizzontali .
17
18. AN CAMINI AN TWIN
I COMPONENTI DEL SISTEMA
elementi lineari
GOMITO A 87°
GOMITO A 45° - 30°
ELEMENTO ISPEZIONE
C/TAPPO
Cod. 03 - 02 - 01
Cod. 15
Cod. 17-19
Cod. 75
• H nominale 250-500-1000 mm
• H utile 190-440-940 mm
• Elemento che consente deviazioni di 87° rispetto all'asse
del sistema fumario.
• Elemento che consente deviazioni di 45° o 30° rispetto
all'asse del sistema fumario.
• Elemento previsto dalla normativa per l'ipezione e la pulizia delle canne fumarie.
RACCORDO A “T” 87°
COASSIALE
RACCORDO A “T” 87° DERIV.
80mm (fumi)
RACCORDO A “T” 87° DERIV.
80mm (aria)
ELEMENTO DI ASPIRAZIONE
ARIA/VENTILAZIONE
Cod. 20
Cod. 22 B
Cod. 22 A
Cod. 88
• Raccordo a T 87° con derivazione coassiale fumi/aria.
• Raccordo a T 87° con derivazione monoparete evacuazioni fumi.
• Raccordo a T 87° con derivazione monoparete aspirazione aria.
• Elemento di griglia inox per
aspirazione aria comburente/
ventilazione cavedio.
PRELIEVO FUMI
Terminale antivento
CON PRESA ARIA
TAPPO SACRICO CONDENSE
fascetta di chiusura
Cod. 29
Cod. 95
TAPPO CIECO
fascetta a muro
Cod. 36
Cod. 25
Cod. 94
• Pratico terminale antivento completo di aperture per
aspirazione aria comburente/
ventilazione cavedio.
• Cod. 29 completo di nr. 2
drenaggi: condensa fumi e
condensa aria cavedio.
• É l'accessorio necessario per
fissare la canna fumaria al
muro tenendola distanziata
50 mm.
scossalina
Cod. 56
Cod. 30
18
19. AN TWIN
AN CAMINI
SISTEMI TWIN INOX/INOX - PP/INOX
Cono terminale
Fascetta a muro
Elemento lineare
1000 mm
Elemento di aspirazione
intermedio
Fascetta a muro
Raccordo a “T” 87°
Scossalina
Elemento di ispezione
Elemento di ispezione
Tappo con maniglia
Supporto a muro
Gomito 87°
Adattatore alla caldaia
Scossalina
Generatore
19
20. AN CAMINI AN TWIN
ESEMPI DI INSTALLAZIONE SECONDO NORME UNI 10845 UNI 11071
Terminale espulsione fumi/aspirazione aria comburente
Aspirazione aria comburente: dal condotto inox
Terminale espulsione fumi/ventilazione cavedio
Aspirazione aria comburente: esterna - condotti sdoppiati
Recupero comignolo esistente
Terminale espulsione fumi/aspirazione aria comburente
Aspirazione aria comburente: da condotto inox
Recupero comignolo esistente
Terminale espulsione fumi/ventilazione cavedio
Aspirazione aria comburente: esterna - condotti sdoppiati
Ventilazione cavedio: obbligatoria diretta o canalizzata
20
21. AN TWIN
AN CAMINI
ESEMPI DI INSTALLAZIONE SECONDO NORME UNI 10845 UNI 11071
Canale da fumo coassiale
Aspirazione aria comburente: dalla controcanna ventilata
Ventilazione: non necessaria
Canale da fumo sdoppiato
Aspirazione aria comburente: dalla controcanna ventilata
Ventilazione: non necessaria
Canale da fumo sdoppiato
Aspirazione aria comburente: Esterna
Ventilazione: obbligatoria
Canale da fumo sdoppiato
Aspirazione aria comburente: esterna
Ventilazione: obbligatoria
21
22.
23. AN ISO
CONDENSING
SISTEMA IN POLIPROPILENE PROTETTO - PRECOIBENTATO
ISOLAMENTO ARIA STATICA, SPECIFICO PER ESPULSIONE
FUMI CALDAIE A CONDENSAZIONE E/O ASPIRAZIONE ARIA
COMBURENTE
Impieghi:
• realizzazione di canne
fumarie singole a basso
imbatto estetico
all’esterno degli edifici
• realizzazione di canali da
fumo di caldaie a
condensazione
• realizzazione condotti di
aspirazione
aria comburente
per caldaie di
tipo C e/o condensazione
13
24. AN CAMINI AN ISO CONDENSING
CARATTERISTICHE TECNICHE
AN ISO CONDENSING
Sistema di evacuazione fumi plastico isolato (10mm aria statica) dalle elevate caratteristiche qualitative.
Disponibile in diverse soluzioni: parete interna in Polipropilene s / parete esterna inox o rame, la parete esterna protegge
il condotto fumi dai raggi U.V. ed è predisposta per consentire la compensazione delle normali dilatazioni del condotto
interno in polipropilene.
Il sistema consente una rapida realizzazione di canali da fumo e canne fumarie singole al servizio di caldaie a condensazione con temperature di esercizio di 120°C e pressioni positive sino a 200Pa, trova impiego anche nella costruzione di
condotti di aspirazione aria comburente al fine di ridurre i fenomeni di condensazione sulla parte esterna o come cappa
aspirazione vapori cucina.
AN ISO CONDENSING è un sistema completo, ricco di acessori, preassemblato, di dimensioni contenute, a basso
impatto estetico, in particolare il modello con parete esterna rame.
SPECIFICHE TECNICHE DEI MATERIALI
sistema doppia parete rigido coibentato
mm
60
80
100
125
160
200
mm
n.d.
100
n.d.
n.d.
n.d.
n.d.
parete interna
Spessore
mm
Variabile
Qualità
Polipropilene S
parte esterna
Spessore
mm
4/10 mm - 5/10 mm
Qualità
Acciaio inox Austenitico AISI 304BA
ISOLANTE AN ISO CONDENSING
Materiale
Aria statica
Spessore
mm
10
Resistenza termica di parete m2 K/W
0,20
modalità di funzionamento
Umido Wet (con guarnizione)
°C
120°C
Pa
200Pa
Fumi umidi
Ammessi
Combustibili ammessi
Metano - GPL - Gasolio
Diametro nominale interno
Diametro nominale esterno
LE CERTIFICAZIONI DISPONIBILI
Produzione a regime di qualità totale ISO 9001
G A S T E C
0063 - CPD - 8609
LE OPZIONI POSSIBILI
• Parete esterna rame o colori RAL.
24
26. AN CAMINI AN ISO CONDENSING
I COMPONENTI DEL SISTEMA
elementi lineari
GOMITO A 87°
GOMITO A 45°
GOMITO A 30°
Cod. 03 - 02 - 01
Cod. 15
Cod. 17
Cod. 19
• H nominale 250-500-1000 mm
• H utile 190-440-940 mm
• Elemento che consente deviazioni di 87° rispetto all'asse
del sistema fumario
• Elemento che consente deviazioni di 45° rispetto all'asse
del sistema fumario
• Elemento che consente deviazioni di 30° rispetto all'asse
del sistema fumario
RACCORDO A “T” 87°
ELEMENTO ISPEZIONE
C/TAPPO
ELEMENTO PRELIEVI FUMI
TERMINALE controventato
Cod. 20
Cod. 75
Cod. 95
Cod. 56
• Elemento di raccrdo a T 87°
La fascetta a muro
• Elemento previsto dalla normativa per l'ipezione e la pulizia delle canne fumarie.
scossalina
• Pratico terminale antivento.
TAPPO SACRICO CONDENSE
FASCETTA DI CHIUSURA
Cod. 29
TAPPO CIECO
Cod. 94
• È l’accessorio che serve per
fissare la canna fumaria al
muro tenendola distanziata di
50 mm.
Cod. 56
Cod. 25
Cod. 30
• Cod. 29 completo di predisposizione drenaggio condensa
fumi.
• È l’accessorio che serve per
fissare la canna fumaria al
muro tenendola distanziata di
50 mm.
26
27. AN CAMINI
An ISO Fire
inox
Sistema per l’evacuazione fumi
doppia parete coibentazione aria statica
VERNICIATO NERO/GRIGIO
Impieghi
• evacuazione fumi stufe
a pellets
Per quote e specifiche
tecniche, consultare il
catalogo tecnico di
riferimento: AN ISO ARIA
28. AN CAMINI an ISO fire INOX
CARATTERISTICHE TECNICHE
Sistema Precoibentato con 10 mm aria statica R=0.20 m2K/W parete interna realizzata in acciaio inox AISI 316
L-V2 Parete esterna realizzata in AISI 304 Finitura neroopaco resistente a temperature sino a 550°C
Tenuta: 200 Pa sino a 200°C
Diametro interno: 80 mm - Diametro esterno 100 mm.
Diametro interno:100 mm - Diametro esterno 120 mm.
L’evacuazione dei fumi delle stufe a pellets e caminetti d’arredo in ambienti domestici causa mancata manutenzione o malfunzionamento, può generare situazioni di pericolo quali rischio di ustioni per contatto accidentale o
incendi.
Il sistema AN ISO FIRE INOX affianca i modelli “FIRE“, e si propone grazie alla resistenza termica di parete
garantita dall’aria statica usata come coibente, di ridurre la temperatura di contatto della parete esterna dei condotti di evacuazione fumi, riducendo la soglia di pericolosità.
Il sistema può montare una doppia guarnizione, una sulla parete interna ed una di sicurezza sulla parete esterna;
la seconda sottoposta a regimi di temperature più basse, garantisce al sistema una tenuta ai fumi aggiuntiva.
28
31. AN CAMINI
An isolanti
Materiali
isolanti
Impieghi
• Coibentazione canali
da fumo
• Coibentazioni termico
canne fumarie
• Costruzione struttura
fononassorbenti
• Coibentazione camini a
legna alta temperatura
• Coibentazioni in genere
32. AN CAMINI
ACCESSORI
an ISOlanti
CONSIDERAZIONI GENERALI
• Ai fini del buon funzionamento di camini/canne fumare/condotti intubati, è fondamentale una buona coibentazione
degli stessi così da poter garantire sempre la massima sicurezza e funzionalità dell’impianto in qualsiasi condizione
di funzionamento .
• Mantenere i fumi caldi grazie all’ausilio di materassine o coppelle isolanti è importante in quanto si garantisce un
migliore tiraggio , una riduzione della produzione di condensati nella canna fumaria , una maggiore velocità di
immissione dei fumi in atmosfera con un più rapido allontanamento degli inquinanti in atmosfera. Una maggiore
temperatura dei fumi riduce il rischio di congelamento della condensa sui terminali d’uscita scongiurando il rischio di
fermo impianto .
• Per i caminetti e stufe a legna una buona coibentazione riduce la produzione di depositi di fuliggine e ceneri nel
camino così da garantire nel tempo l’efficienza e la sicurezza dell’impianto fumario.
• Non è da sottovalutare inoltre il pericolo di incendio,e ustioni per contatto praticamente annullata con l’impiego di
isolanti ad alte prestazioni.
• L’isolamento riduce inoltre la veicolazione dei rumori - funzione fonoassorbente.
PROTEZIONI ALLE SOVRATEMPERATURE
L’incendio è definito come una reazione di combustione che avviene in modo violento ed incontrollato.
Più precisamente si può parlare di incendio nel caso di una combustione non voluta e non controllata, che si verifica
in luoghi non predisposti a questo fine.
La scarsa o assente manutenzione delle canne fumarie e il parziale o totale, il non rispetto delle normative di installazione dei camini e canne fumarie, sono la causa più frequente di incendi di tetti.
L’incendio accidentale della fuliggine è un fenomeno conosciuto e "normato".
Per una efficace prevenzione degli incendi, è opportuno il rispetto integrale delle normative di installazione ed in particolare è bene ricordare che la temperatura di riferimento dei fumi in queste situazioni è di 1000°C!!!
Si rende pertanto necessario una scelta attenta dei materiali isolati da impiegare che devono innanzitutto resistere
a queste temperature ed avere caratteristiche di isolamento termico quali densità/spessore/conduttività termica note
e stabili, onde consentire precisi calcoli per la definizione delle temperature esterne alla struttura del camino/canna
fumaria in riferimento al rischio di contatto umano accidentale e temperature dei materiali combustibili adiacenti.
RIFERIMENTI NORMATIVI
La direttiva CEE/89/106 Prodotti da costruzione - CPD prevede che possano essere immessi sul mercato esclusivamente prodotto da costruzione marcati CE nella rispondenza delle norme armonizzate.
La norma 1856/1 e 1856/2, prevede che tutti i camini metallici vengano dotati di una dichiarazione di conformità che
specifichi i requisiti prestazionali secondo gli standards previsti dalla norma EN 1443.
La marcatura CE, rilasciata da un ente terzo, attesta la corrispondenza agli standards qualitativi/produttivi e i limiti di
impiego del prodotto secondo specifica designazione.
In particolare:
• Txxx classe o livello di temperatura: la classe di temperatura del camino deve essere non minore della temperatura nominale di funzionamento dichiarata dal costruttore dell’apparecchio (es. T600 indica un temperatura nominale
di esercizio di 600°C)
• G resistenza al fuoco a sviluppo interno (fuoco di fuliggine): la lettera G indica che il camino ha superato la prova
di resistenza al fuoco di fuliggine a 1000°C. Per i sistemi precoibentati, i numeri successivi alla lettera G indicano in
mm la distanza di rispetto da parti combustibili (G70 indica una distanza minima di 70 mm)
Per i camini/canali da fumo asserviti a generatori alimentati con combustibili solidi (es. stufe e caminetti) è richiesta la
resistenza al fuoco di fuliggine, quindi designati con la lettera G (UNI TS 11278)
32
33. ACCESSORI
an ISOlanti
AN CAMINI
Prevenzione incendi – rischio contatto umano
Laddove ci sia rischio di contatto umano accidentale, per garantire la sicurezza di impiego della canna fumaria l’installatore dovrà porre in opera adeguate protezioni affinchè non venga superata la temperatura massima di contatto (es.
70°C per il metallo nudo a temperatura ambiente 20°C).
Alle condizioni normali di funzionamento ai fini della prevenzione incendi la temperatura massima esterna a contatto
di eventuali parti combustibili non deve superare il valore di 85°C (a temperatura ambiente 20°C) Rif. Txxx
AN CAMINI
AN CAMINI
A seguito di incendio di fuliggine, la temperatura massima (riferita ad una temperatura ambiente di 20°C) dei materiali
combustibili adiacenti non deve essere maggiore di 100°C quando la temperatura dei fumi è di 1000°C
Calcolo delle temperature adiacenti secondo norma UNI EN 15287-2
Calcolo delle temperature adiacenti secondo norma UNI EN 15287-2
Calcolodelletemperature adiacenti secondo norma UNI EN 15287-2
⎛1⎞ D ⎛1⎞
+ ⎜ ⎟1+ ⎛ h1⎜⎞ ⎟ Dh ⎛ 1 ⎞
+
D
α i ⎝ Λ ⎠ + ⎜ha ⎝⎟Λ ⎠ sp ⎜ ⎟
α i ⎝ Λ ⎠ Dha ⎝ Λ ⎠ sp
(t f − tu ) (t − t )
= tf −
t wp1= t f⎛ − ⎞ Dh ⎛ 1 ⎞
Dh
Dh
1
⎛1⎞
f
u
+ ⎜ ⎟ + ⎛ 1⎜⎞ ⎟ D + ⎛ 1 ⎞
D
1
⎜ D ⎟ +⎛ 1 ⎞
+
+
⎟ 2
D
α i ⎝ Λ ⎠ + ⎜ha ⎝⎟Λ ⎠ sp h ⎜Dha⎟+ 2 * x ⎝ Λh⎠ wp ⎜( Dha ++ x + 2 d wp )α h
a
α i ⎝ Λ ⎠ Dha ⎝ Λ ⎠ sp Dha + 2 * x ⎝ Λ ⎠ wp ( Dha + 2 x + 2 d wp )α a
1
t wp
PARETE INTERNA:
Canna fumaria monoparete realizzata in acciaio Inox Aisi 316L modello
AN PLUS certificata CE secondo norma UNI EN1856-1 & UNI EN
• PARETE INTERNA: Canna fumaria monoparete realizzata in acciaio Inox Aisi 316L modello AN PLUS
• PARETE INTERNA: Canna fumaria monoparete realizzata in acciaio Inox Aisi 316L modello AN PLUS V2
1856-2 CE N° 00051-CPD-0042 & 0051-CPD-0007 T600 N1 W
certificata CE secondo norma UNI EN1856-1 & UNI EN 1856-2
L50050 G
certificata CE secondo norma UNI EN1856-1 & UNI EN 1856-2
CE N° 00051-CPD-0042 & 0051-CPD-0007
CE N°L50050 G
00051-CPD-0042 & 0051-CPD-0007
T600
ISOLAMENTO: N1 W V2 N1 W V2 L50050 G
Materassino ANC 1100 a doppia agugliatura in fibra biosolubile
T600
certificata secondo dir. 97/69/EC, nota Q Temperatura di classificazione
• ISOLAMENTO:
Materassino ANC 1100 a doppia agugliatura in fibra biosolubile certificata secondo
• ISOLAMENTO:
secondo ENV 1094-3: 1100°C Punto di fusione maggiore di 1250°C
Materassino
dir. 97/69/EC, nota Q ANC 1100 a doppia agugliatura in fibra biosolubile certificata secondo
dir. 97/69/EC, nota Q
CAVEDIO: Temperatura di classificazione secondo ENV 1094-3: 1100°C 1100°C
Aria ventilata
Temperatura di classificazione secondo ENV 1094-3:
Punto di fusione maggiore di 1250°C
Punto di fusione maggiore di 1250°C
STRUTTURA DI CONTENIMENTO: Lastra isolante in calcio silicato idrato per isolamento strutturale per alte
• CAVEDIO:
Aria ventilata
temperature esenti da quarzo a norma ASTM C 533 TIPO II
• CAVEDIO:
Aria ventilata
La temperatura di riferimento per canne fumarie collegate a generatori funzionanti con combustibili solidi (caminetti e
• STRUTTURA DI CONTENIMENTO: Lastra isolante in calcio silicato idrato per isolamento strutturale per
• è di 1000°C!!! (lettera G nella designazione CE)
stufe) STRUTTURA DI CONTENIMENTO: Lastra isolante in calcio silicato TIPO II isolamento strutturale per
alte temperature esenti da quarzo a norma ASTM C 533 idrato per
alte temperature esenti da quarzo a norma ASTM C 533 TIPO II
N.B. non sono idonei materassini e coppelle con temperature di impiego inferiori.
La temperatura di riferimento per canne fumarie collegate a generatori funzionanti con combustibili solidi
1000°C è una temperatura non per sopportare unacollegate a generatori funzionanti con caso di malfunzionamenti o
(caminettiLa stufe) devono essere idoneifacile da contenere, ma è facilmente raggiungibile1000°C!!! (lettera solidi
e temperatura di riferimento a canne fumarie temperatura una temperatura di nel combustibili
(caminetti e stufe)nella canna fumaria. a sopportare una temperatura una temperatura di 1000°C!!! (lettera
incendio di fuliggine
G nella designazione CE!!) devono essere idonei
G nella designazione CE!!)
Anche in questo caso la temperatura di contatto rispetto alle parti combustibili deve essere inferiore a 100°C (a 150°C
il legno idonei materassini e coppelle con
N.B. non sono annerisce - a 180°C BRUCIA!!!) temperature di impiego inferiori.
N.B. non sono idonei materassini e coppelle con temperature di impiego inferiori.
1000°C è una temperatura non facile da contenere, ma è facilmente raggiungibile nel caso di
1000°C o incendio di fuliggine facile da contenere,
33
malfunzionamentiè una temperatura non nella canna fumaria. ma è facilmente raggiungibile nel caso di
Anche in malfunzionamenti o incendio di fuliggine nella canna fumaria.
questo caso la temperatura di contatto rispetto alle parti combustibili deve essere inferiore a 100°C
34. AN CAMINI
ACCESSORI
an ISOlanti
ANC 1100
Materassino a doppia agugliatura in Fibra Biosolubile certificata secondo dir. 97/69/EC, nota Q
ANC 1100, materassino in fibra biosolubile della serie AN ISOLANTI, è uno degli ultimi ritrovati nell’ambito della ricerca
e dello sviluppo di materiali a bassa biopersistenza, in grado di fornire elevatissime prestazioni termiche ad alta temperatura in alternativa alle fibre ceramiche refrattarie.
L’esclusivo brevetto della fibra costituente il materassino ANC 1100 pone queste fibre biosolubili al vertice dei prodotti
fibrosi ecologici fino ad ora conosciuti per l’eccellente resistenza alle alte temperature, bassi ritiri e grande sicurezza di
impiego sia in ambito sanitario che per l’alta refrattarietà e la bassa resilienza.
I materassini ANC 1100 possiedono inoltre eccellenti proprietà di resistenza alla trazione che ne pemettono l’impiego
come multistrato.
Vantaggi e caratteristiche principali:
• Resistenza ad alta temperatura con ritiri contenuti
• Eccellenti proprietà isolanti
• Ottima resistenza alla trazione
• Resistente agli sbalzi termici ed alla fiamma
• Eccellente flessibilità e leggerezza
• Formulazione innovativa che assicura bassa resilienza ed alta refrattarietà
• Prodotto secondo le norme Europee in tema di bassa biopersistenza
• Facilmente lavorabile
• Ampia scelta per densità e dimensioni disponibili
Temperatura di classificazione secondo ENV 1094-3 : 1100° C
Punto di fusione: maggiore di 1250° C.
Densità disponibili:
64-96-128-106 Kg/m³
Conduttività termica alla temperatura di 400° C: 0,13-0,11-0,10-0,09 W/mK
Conduttività termica alla temperatura di 1000° C:
0,38-0,32-0,27-0,259 W/mK
MATERASSINA E COPPELLE
• Materassina cod. S45500 : Feltro isolante in lana di roccia a fibre orientate
applicate su supporto in allumino rinforzato. Totalmente incombustibile . La
materassina isolante è l’ideale per l’isolamento termico e acustico di canne
fumarie/ camini /condotti intubati di altezza metri 1 e sviluppo metri 8 , consente di isolare diversi diametri senza sfridi.
- Temperatura massima di esercizio : 300° C
(temperatura massima di resistenza dei leganti )
- Spessore 30 mm - densità 40 Kg./mc.
- Comportamento al fuoco: non combustibile
• Coppelle cod. S455 + diam.: Le coppelle vengono prodotte impiegando gli
stessi procedimenti e tecnologie delle materassine. Le coppelle sono pretagliate
a misura e giuntate con allumino adesivo e predisposte per il pronto montaggio
sulla canna fumaria. Con l’uso di coppelle pretagliate l’installazione è decisamente più veloce e la qualità dell’isolameto più omogenea. Per contenere i costi
di trasporto le coppelle vengono appositamente compresse.
• Nastro adesivo in alluminio rinforzato cod. S45599: Nastro adesivo in alluminio rinforzato idoneo alla giunzione
longitudinale delle materassine e alla chiusura delle giunti orizzontali.
34
35. ACCESSORI
an ISOlanti
AN CAMINI
ANC LASTRE ISOLANTI 1000°
Lastre isolanti in calcio silicato idrato per isolamento strutturale per alte temperature esenti da quarzo a norma ASTM C
533 TIPO II.
Le lastre isolanti ANC 1000 per alte temperature assicurano oggi una delle soluzioni migliori nel campo delle coibentazioni per elevate temperature, le caratteristiche termo-fisiche, il favorevole rapporto tecnico-economico e, non ultimo,
sotto il profilo della sicurezza in materia ambientale e della salute dell’uomo. Le lastre isolati ANC risultano estremamaete compatte, autoportanti e leggere allo stesso tempo e resistenti sino a temperature di 1000°C in continuo. Le lastre
isolante ANC trova il suo naturale impiego in numerosi settori industriali e civili, grazie alla maggiore libertà costruttiva e
progettuale rispetto ai tradizionali mattoni isolanti, oltre al sicuro vantaggio economico e la rapidità di montaggio fornendo
prestazioni isolanti superiori.
Vantaggi e proprietà:
•
•
•
•
•
•
•
•
•
•
•
Resistenza ad alte temperature
Bassa conduttività termica
Assenza di emissioni gassose e fumi
Inorganico
Elevate prestazioni meccaniche
Ottima resistenza alle vibrazioni
Ottima resistenza chimica
Autoportante
Bassa densità
Inalterabile in presenza di acqua e umidità
Ottima lavorabilità
Temperatura di classificazione secondo: 1000° C
Densità nominale:
Ritiro a 1000° C in 12 ore:
Conduttività termica a temperature medie di 400° C:
Conduttività termica a temperature medie di 1000° C:
245 Kg/m³
1,3%,
0,10 W/mK.
0,17 W/mK.
ANC LASTRE STRUTTURALIPER CAPPE CAMINI ISOLATE
Le lastre strutturali ANC forniscono ottima lavorabilità, totale auto portanza e buon potere isolante.
Le caratteristiche termo fisiche rendono le lastre per camini ANC particolarmente adatte alla realizzazione di sistemi
isolanti strutturali in impieghi fino a 500° C in continuo, dove l’aspetto strutturale unito ad un buon isolamento e pesi
contenuti, sono requisiti essenziali.
Vantaggi e caratteristiche principali:
• Autoportanza
• Resistenza meccanica e all’abrasione
• Buon isolamento termico
• Massima stabilità dimensionale fino alla massima temperatura consentita
• Incombustibile
• Ottima lavorabilità agli utensili
• Garantisce l’affrancaggio meccanico
• Buona resistenza agli attacchi chimici
• Resistente alle vibrazioni
• Annulla il rischio di crepe per dilazione e ritiro termico
• Ottimale per la realizzazione di nicchie nelle cappe camino
• Particolarmente indicato per cappe di camini in ghisa non ventilati
• Non necessita di guide di montaggio
Temperatura di riferimento:
500° C
Densità:
450 Kg/m³
Ritiro a 400° C in 24 ore:
0,25%
Conduttività termica a temperature medie di 400° C:
0,23 W/mK
Reazione al fuoco:
A1
35
36. AN CAMINI
ACCESSORI
an ISOlanti
ANC SUPERISOLANTE MICROPOROSO
Pannello SUPERISOLANTE microporoso con involucro esterno in tessuto, è in grado di garantire oltre ad una eccellente
stabilità termica anche valori di isolamento termico fino a 5 volte superiori rispetto ai materiali isolanti convenzionali.
I pannelli risultano estremamente maneggevoli ed eccezionalmente puliti al tatto grazie grazie alla presenza dell’involucro esterno in tessuto di vetro trapuntato.
ANC SUPERISOLANTE microporoso viene impiegato in numerosissimi settori dove sia necessario un migliore isolamento termico con spessori contenuti.
Vantaggi e caratteristiche principali:
• Altissimo potere isolante
• Resistente ad alta temperatura
• Buona stabilità termica
• Resiste agli sbalzi termici e non necessita di preriscaldo
• Stabile nel tempo
• Resistente alle vibrazioni
• Superficie non polverosa
• Rivestimento in tessuto che permette una rapida e sicura manipolazione
• Consente di ridurre drasticamente gli spessori di un rivestimento isolante e refrattario
• Permette la realizzazioni di impianti con capacità produttiva maggiore e più duraturi
• Abbatte il consumo energetico di un impianto
• Rispetta le norme di sicurezza per la salute e l’ambiente
• Disponibile in versione rigida e flessibile trapuntata
• Ampia gamma di scelta in dimensioni e spessori
Temperatura di classificazione: 1000° C
Densità nominale
240 Kg/m³
Conduttività termica alla temperatura di 400° C:
0,025 W/mK
Conduttività termica alla temperatura di 800° C:
0,038 W/mK
KIT TASSELLI DI FISSAGGIO UNIVERSALI
• KIT FISSAGGIO 4 TASSELLI ø12, BULLONE M8 x 60mm INOX / INOX - Prezzo confezione da 4 Pezzi: 7,40 Euro/netti - Cod. S401001
• KIT FISSAGGIO 4 TASSELLI ø12, BULLONE M8 x 60mm INOX / ZINCATO - Prezzo confezione: 4,40 Euro/netti - Cod. S401002
• KIT FISSAGGIO 50 TASSELLI ø12, BULLONE M8 x 60mm ZINCATO / ZINCATO - Prezzo confezione: 35,00 Euro/netti - Cod. S401003
Tassello universale, si applica su tutti i materiali pieni e compatti, specialmente su calcestruzzo ed anche su materiali
forati (con carichi ridotti). Applicazioni universali, staffe, barriere etc. Ancoranti passanti in acciaio a grande espansione
per carichi medio-pesanti. Espansione elevata ed omogenea grazie alle sezioni del corpo espandente. I settori grazie
alle loro alette impediscono all’ancorante di ruotare su se stesso durante l’avvitamento. Cono espansore zigrinato per
evitare rotazioni a vuoto durante l’ancoraggio
DATI TECNICI
• Diametro filettatura: M8
• Diametro esterno ancorante: 12mm
• Lunghezza totale: 60mm
• Lunghezza fissabile: 10mm
• Carico consigliato a trazione o a taglio: 4 kN = 400 Kg
36
37. NOVITà NORMATIVA
IL GIUSTO CAMINO
PER IL GIUSTO APPARECCHIO
-pieg Camini xxxxx
• CAMINI
• CANALI DA FUMO
25-09-2008 14:24 Pagina 2 • CONDOTTI
• CANNE FUMARIE METALLICHE
STOP
ALL’USO DI ACCIAIO AISI 304 Vm
PER TUTTI I COMBUSTIBILI
STOP
ALL’USO DI ALLUMINIO Vm
CON SPESSORI INFERIORI A 1,5 mm
PER COMBUSTIBILI GASSOSI
INSTALLAZIONE A REGOLA D’ARTE
PER UNA MAGGIORE SICUREZZA
E PER UN CORRETTO ABBINAMENTO
DEI CAMINI METALLICI
AL GENERATORE DI CALORE
38. UNI TS 11278
La specifica tecnica UNI TS 11278 del maggio
2008, pubblicata da UNI - Ente Nazionale
Italiano di Unificazione, segna un’ulteriore evoluzione nel settore dei camini metallici.
È un documento tecnico immediato che consente all’installatore di abbinare correttamente Camini Metallici e Generatori di Calore e al
rivenditore di offrire una consulenza aggiornata per un miglior utilizzo dei prodotti in
base alla loro applicazione.
I Camini Metallici conformi alla norma UNI
EN 1856 devono riportare obbligatoriamente
la marcatura CE e si differenziano sulla base
del proprio utilizzo. Per fornire in modo semplice tutte le informazioni relative al prodotto
occorre far riferimento all'etichetta della
quale riportiamo un esempio qui sotto.
-pieg Camini xxxxx
25-09-2008
14:24
La specifica tecnica prescrive limitazioni all’utilizzo di prodotti che non siano stati sottoposti
o non abbiano superato una delle prove di resistenza alla corrosione descritte dalla UNI EN
1856. I prodotti testati V2 possono invece
essere utilizzati per ogni tipo di applicazione:
COMBUSTIBILI GASSOSI
*Nota: l'acciaio AISI 304 Vm non è riportato nella tabella
sopra poichè la norma ne vieta l'utilizzo
Pagina 5
COMBUSTIBILE LIQUIDO
COMBUSTIBILE SOLIDO
Il documento UNI consente l’utilizzo di prodotti realizzati in acciaio AISI 316L o altri materiali marcati Vm solo con spessori idonei:
INOX AISI 316 L SP. 6/10 mm
INOX AISI 316 L SP. 10/10 mm
La norma bandisce l’uso di acciaio AISI 304 Vm
e alluminio di spessore inferiore a 1,5 mm.
COSA E COME SCEGLIERE
Gli aspetti fondamentali nella scelta del giusto
camino metallico sono:
Temperatura
Tipo di Acciaio (ad esempio AISI 316L)
Test alla Corrosione V1,V2 o V3.
Pressione (P Positiva) – (N depressione)
Resistenza alla condensa (W)
Distanza dai materiali combustibili
Temperatura
Ogni generatore di calore ha caratteristiche
specifiche tra cui la temperatura dei fumi.
Scegliere il camino metallico sbagliato comporta seri rischi di incendio.
39. Resistenza
alla condensa
La nuova specifica
tecnica prescrive
l’utilizzo di prodotti W su apparecchi a condensazione per evitare perdite e deterioramento.
Pressione (P Positiva) – (N depressione)
La specifica tecnica prevede l’utilizzo di prodotti in pressione positiva in caso vi sia un ventilatore nel circuito di combustione dell’apparecchio ed in pressione negativa in tutti gli altri
casi.
Tipo di Acciaio (AISI 316L)
Il documento UNI prescrive l’utilizzo di acciai
nobili come l’AISI 316L. La scelta del materiale è fondamentale per determinare la vita
media del camino. Una canna fumaria AISI 316
o AISI 316L garantisce ottime prestazioni e
buon mantenimento a lungo termine.
Test alla Corrosione V1,V2 o V3
Un prodotto sottoposto a prova è un prodotto più sicuro. Il documento UNI prevede
applicazioni differenti in funzione della tipologia di test effettuati.
Scegliere sempre
prodotti V1, V2,
V3, permette di
evitare fenomeni
di corrosione.
Il presente leaflet non ha carattere esaustivo
La riproduzione dei testi della specifica tecnica UNI TS 11278 è stata autorizzata da UNI
Ente Nazionale Italiano di Unificazione – Via Sannio 2, 20137 Milano – www.uni.com – uni@uni.com
Per gli approfondimenti del caso si rimanda alla norma UNI TS 11278,
liberamente consultabile presso i punti UNI (www.uni.com/it/mondo_uni.htm)
e acquistabile on-line (http://webstore.uni.com)
-pieg Camini xxxxx
25-09-2008
14:24
Pagina 3
www.assocamini.it
40. AN CAMINI s.r.l.
24049 Zingonia di Verdellino (bg) - Via Vienna, 16
Telefono +39 035 872144 - Fax +39 035 872177
e-mail: anc@ancamini.it - www.ancamini.it
