Guida Rapida – AN Progetto 2011.1
AN Progetto 2011.1
Programma di calcolo e progettazione

Pag. 2/26
AN CAMINI SRL

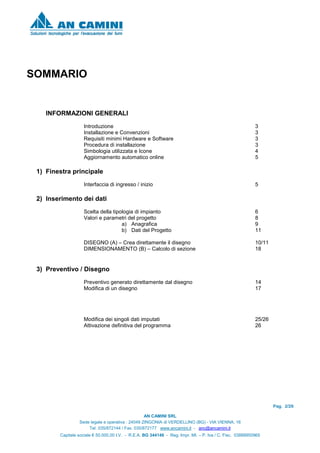

SOMMARIO
INFORMAZIONI GENERALI
Introduzione 3
Installazione e Convenzioni 3
Requisiti minimi Hardware e Software 3
Procedura di installazione 3
Simbologia utilizzata e Icone 4
Aggiornamento automatico online 5
1) Finestra principale
Interfaccia di ingresso / inizio 5
2) Inserimento dei dati
Scelta della tipologia di impianto 6
Valori e parametri del progetto 8
a) Anagrafica 9
b) Dati del Progetto 11
DISEGNO (A) – Crea direttamente il disegno 10/11
DIMENSIONAMENTO (B) – Calcolo di sezione 18
3) Preventivo / Disegno
Preventivo generato direttamente dal disegno 14
Modifica di un disegno 17
Modifica dei singoli dati imputati 25/26
Attivazione definitiva del programma 26

Pag. 3/26
AN CAMINI SRL
INFORMAZIONI GENERALI
Introduzione
AN Progetto 2011.1 è un software per il calcolo di verifica e dimensionamento della sezione interna di camini e
canne fumarie secondo quanto prescritto dalle norme vigenti in materia. Il software è completo anche di un
modulo per il disegno del camino o canna fumaria, della relazione di calcolo e per l’emissione del preventivo.
AN Progetto 2011.1 fa riferimento per i calcoli alle seguenti Norme UNI:
• UNI 10640 - Calcolo di canne fumarie Collettive Ramificate per apparecchi di tipo B .
• UNI 10641 - Calcolo di Camini e Canne fumarie Collettive per apparecchi di tipo C .
• UNI EN 13384-1 - Calcolo di Camini Singoli in pressione o depressione.
• UNI EN 13384-2 - Calcolo di Camini in Pressione o in depressione con più di un generatore allacciato
AN Progetto 2011.1 propone all'utente il metodo di calcolo appropriato in base alle scelte iniziali operate
dall'utente stesso ed in base alle norme e procedimenti relativi. Se ad esempio si seleziona un solo apparecchio
di tipo B o una caldaia pressurizzata, viene proposto il metodo della UNI EN 13384-1, se si selezionano
apparecchi di tipo B allacciati a più di un piano viene proposto il metodo della UNI 10640, ecc.
Il programma ha un approccio grafico interattivo basato sulla visualizzazione di uno Schema d'impianto a
OGGETTI in una finestra di lavoro. Sugli OGGETTI di questo schema, cioè generatore di calore, canale da
fumo, camino ecc., l'utente si può posizionare per definire tutte le proprietà (dati di ingresso) fino a completare
l'input. Dopo aver eseguito il calcolo si possono visualizzare i risultati globali da un apposito menù oppure
vedere i dettagli relativi ad ogni entità specifica , toccando l'entità stessa
Installazione e Convenzioni
Requisiti minimi Hardware e Software
• Processore a 32 bit (x86) o a 64 bit (x64) da 1 GHz o più veloce 1 GB di RAM (32 bit) o 2 GB di RAM
(64 bit). 350 MB di spazio disponibile su disco rigido.
• Risoluzione schermo 1024 x 768 o superiore Scheda video classe 3D con almeno 256MB di memoria.
• Assicurarsi che il driver della scheda video sia compatibile con OpenGL versione 1.05 o successiva e
che sia aggiornato.
• Una tastiera e un mouse PS/2 o USB o altro dispositivo di input/puntamento compatibile, mouse a tre
pulsanti o con rotellina consigliato.
• Microsoft Windows® Xp sp3 / Vista / 7, per l installazione è necessario disporre dei privilegi di
amministratore
• Visualizzatore di documenti Rtf, compatibile con Microsoft Word® 2003 o successivo
Procedura di installazione
AN Progetto 2011.1 è un programma sviluppato per il funzionamento in Microsoft Windows®, l’installazione è
completamente automatica e si procede come segue:
1. Inserire il CD nell unità CD-ROM o DVD-ROM, se sul computer non è impostata l’apertura automatica
del CD, sarà necessario aprirlo tramite risorse del computer.
2. Seguire le istruzioni visualizzate a schermo.
Installazione da file eseguibile:
1. Avviare il file eseguibile Install_AsterGenC.exe e seguire le istruzioni visualizzate a schermo per
procedere con l’installazione.
NB: Per il corretto funzionamento dell'installazione automatica deve essere attiva in Windows la funzione AUTORUN

Pag. 4/26
AN CAMINI SRL

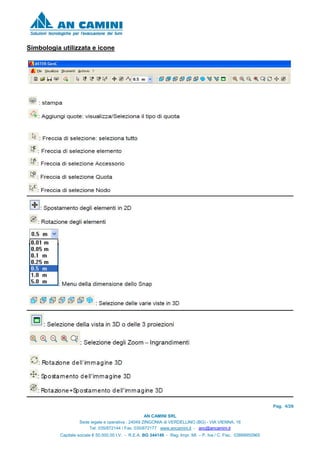

Simbologia utilizzata e icone

Pag. 5/26
AN CAMINI SRL
Aggiornamento automatico online
Almeno una volta al giorno tutti i giorni, nella sola fase di avvio del programma, il software in modalità
completamente automatica ed in modo impercettibile si collega alla pagina di aggiornamento del sito
www.ancamini.it e qualora ci fossero delle variazioni o delle novità verrà proposto di scaricare gli aggiornamenti.
Il file da scaricare è disponibile in due versioni, file EXE oppure file ZIP, potete scegliere quello che preferite,
scaricarlo e seguire le semplici istruzioni indicate nel sito.
A questo punto aprite il programma AN Progetto 2011.1 come solito e potrete progettare con il programma
sempre aggiornato ed attualizzato con le ultime novità.
Pagina di aggiornamento online e istruzioni
Scarica il file e procedi come segue:
1) Clicca sul file ZIP o EXE che preferisci e avvia il Download salvando il file all’interno della
cartella C:AN-CaminiAsterGen, nella quale è installato il programma sul tuo PC
2) Se hai scaricato il file EXE avvia semplicemente l'applicativo
3) Se hai scaricato il file ZIP, aprilo e avvia l'applicativo in esse contenuto
4) L'applicativo, in automatico, eseguirà l’aggiornamento del programma installato sul tuo PC
5) Avvia normalmente il programma AN CAMINI - AsterGen 2011
1) Finestra principale – Interfaccia di ingresso / inizio
Una volta terminata la procedura, per poter avviare il programma occorre cliccare sull’icona creata sul desktop e
compare la seguente immagine.
Sullo sfondo compare direttamente il sito www.ancamini.it e se il Vs. PC è collegato alla rete potrete
comodamente navigare online con AN CAMINI, se non siete il sito collegati sarà solo un’immagine.
In evidenza sull’interfaccia del programma trovate 3 bottoni, NUOVO – APRI – CHIUDI.

Pag. 6/26
AN CAMINI SRL

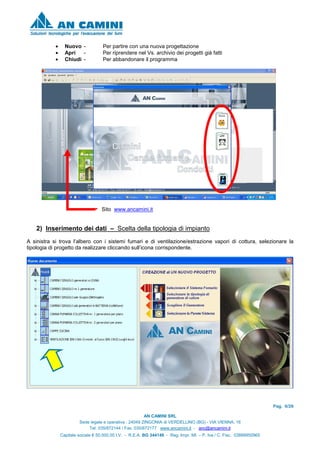

• Nuovo - Per partire con una nuova progettazione
• Apri - Per riprendere nel Vs. archivio dei progetti già fatti
• Chiudi - Per abbandonare il programma
Sito www.ancamini.it
2) Inserimento dei dati – Scelta della tipologia di impianto
A sinistra si trova l’albero con i sistemi fumari e di ventilazione/estrazione vapori di cottura, selezionare la
tipologia di progetto da realizzare cliccando sull’icona corrispondente.

Pag. 7/26
AN CAMINI SRL
Nell’esempio nr. 1, si vuole realizzare un sistema “singolo” con allacciato un generatore di tipo C a
“condensazione” avente potenza “inferiore a 35Kw” e con canale da fumo di tipo coassiale.
(img. 1)
Nell’esempio nr. 2, si vuole realizzare un sistema “singolo” con allacciato un generatore funzionante a “Legna”
del tipo a “pellets”.
(img. 2)
Per avviare il
calcolo cliccare
su questa
immagine

Pag. 8/26
AN CAMINI SRL

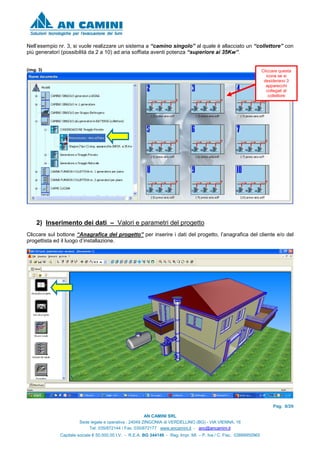

Nell’esempio nr. 3, si vuole realizzare un sistema a “camino singolo” al quale è allacciato un “collettore” con
più generatori (possibilità da 2 a 10) ad aria soffiata aventi potenza “superiore ai 35Kw”.
(img. 3)
2) Inserimento dei dati – Valori e parametri del progetto
Cliccare sul bottone “Anagrafica del progetto” per inserire i dati del progetto, l’anagrafica del cliente e/o del
progettista ed il luogo d’installazione.
Cliccare questa
icona se si
desiderano 3
apparecchi
collegati al
collettore

Pag. 9/26
AN CAMINI SRL
a) ANAGRAFICA PROGETTO
Compilare i campi inserendo i dati richiesti (accetta anche una compilazione parziale), nella casella “Stato di
avanzamento” è possibile indicare la natura della richiesta o del progetto, se è solo un dimensionamento
oppure si vuole anche il preventivo ecc…..
Compilare i campi con i riferimenti, di tutti o in parte, dei soggetti interessati al progetto, è possibile gestire una
banca dati di nomi utilizzando il bottone di inserimento dati

Pag. 10/26
AN CAMINI SRL
Compilare i campi inserendo il luogo d’installazione del progetto, nella casella “Tipologia” è possibile indicare
quale tipologia di edificio si intende realizzare.
Cliccare sul bottone “Dati del Progetto” per inserire le caratteristiche progettuali dell’impianto.
(img. 4)

Pag. 11/26
AN CAMINI SRL

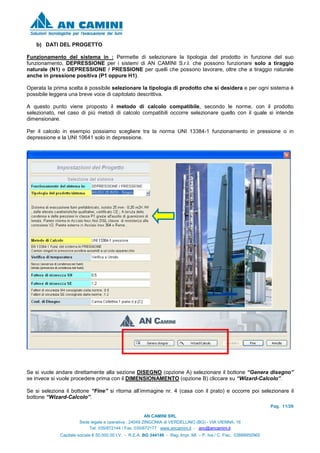

b) DATI DEL PROGETTO
Funzionamento del sistema in : Permette di selezionare la tipologia del prodotto in funzione del suo
funzionamento, DEPRESSIONE per i sistemi di AN CAMINI S.r.l. che possono funzionare solo a tiraggio
naturale (N1) e DEPRESSIONE / PRESSIONE per quelli che possono lavorare, oltre che a tiraggio naturale
anche in pressione positiva (P1 oppure H1).
Operata la prima scelta è possibile selezionare la tipologia di prodotto che si desidera e per ogni sistema è
possibile leggera una breve voce di capitolato descrittiva.
A questo punto viene proposto il metodo di calcolo compatibile, secondo le norme, con il prodotto
selezionato, nel caso di più metodi di calcolo compatibili occorre selezionare quello con il quale si intende
dimensionare.
Per il calcolo in esempio possiamo scegliere tra la norma UNI 13384-1 funzionamento in pressione o in
depressione e la UNI 10641 solo in depressione.
Se si vuole andare direttamente alla sezione DISEGNO (opzione A) selezionare il bottone “Genera disegno”
se invece si vuole procedere prima con il DIMENSIONAMENTO (opzione B) cliccare su “Wizard-Calcolo”.
Se si seleziona il bottone “Fine” si ritorna all’immagine nr. 4 (casa con il prato) e occorre poi selezionare il
bottone “Wizard-Calcolo”.

Pag. 12/26
AN CAMINI SRL
b) DATI DEL PROGETTO – Opzione A / GENERA DISEGNO

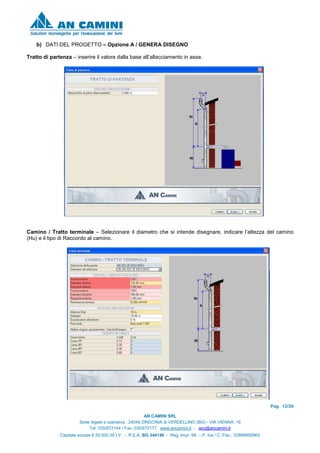

Tratto di partenza – inserire il valore dalla base all’allacciamento in asse.

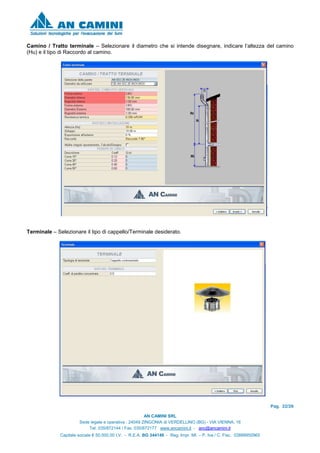

Camino / Tratto terminale – Selezionare il diametro che si intende disegnare, indicare l’altezza del camino
(Hu) e il tipo di Raccordo al camino.

Pag. 13/26
AN CAMINI SRL
Terminale – Selezionare il tipo di cappello desiderato.
Una volta cliccato il bottone “Fine” il programma entra nella sezione disegno e propone in automatico il disegno
del camino che abbiamo progettato.
Se non devo apportare nessuna modifica o correzione passo direttamente alla preventivazione cliccando su
“Home” e poi su “Preventivo”.
Se dovete apportare delle modifiche al disegno andate alla pagina nr. 14 per le istruzioni

Pag. 14/26
AN CAMINI SRL

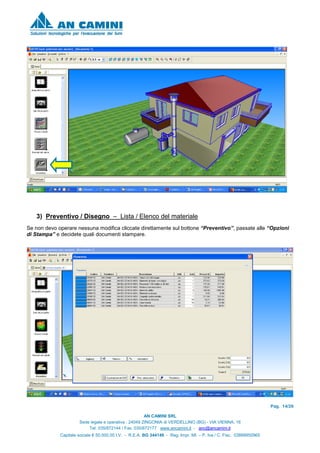

3) Preventivo / Disegno – Lista / Elenco del materiale
Se non devo operare nessuna modifica cliccate direttamente sul bottone “Preventivo”, passate alle “Opzioni
di Stampa” e decidete quali documenti stampare.

Pag. 15/26
AN CAMINI SRL

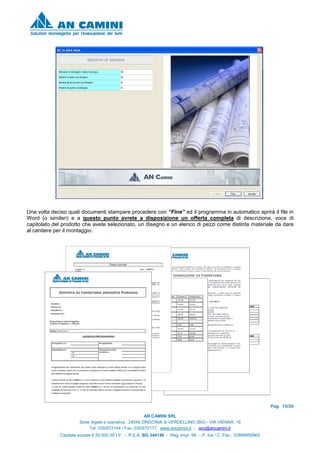

Una volta deciso quali documenti stampare procedere con “Fine” ed il programma in automatico aprirà il file in
Word (o similari) e a questo punto avrete a disposizione un offerta completa di descrizione, voce di
capitolato del prodotto che avete selezionato, un disegno e un elenco di pezzi come distinta materiale da dare
al cantiere per il montaggio.

Pag. 16/26
AN CAMINI SRL
• Come modificare un disegno - (Continua da pag. 12)
In questo caso aprire la lista di elementi disponibili per AN ISO 25 Inox-Inox
Agire sul disegno utilizzando le varie icone disponibili con diverse funzioni
Per inserire una elemento (es. Curva 45°) cliccare sulla curva, trascinarla sul disegna fino a quando il nodo
(rappresentato dalla freccia rossa sul disegno) non diventa verde, a questo punto lasciare il trascinamento e
l’elemento si andrà a posizionare nel punto desiderato.
Ripetere l’operazione per la seconda curva e vi troverete con una curva a 90°, se si vuole ruotare la seconda
per fare uno spostamento a 45°occorre cliccare con il tasto destro del mouse e ruotare di 180°.
Puntatore
ZOOM e spostaamenti
Ritorno a schermo intero
QUOTARE il Disegno

Pag. 17/26
AN CAMINI SRL

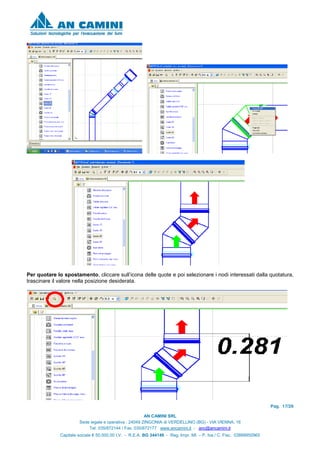

Per quotare lo spostamento, cliccare sull’icona delle quote e poi selezionare i nodi interessati dalla quotatura,
trascinare il valore nella posizione desiderata.

Pag. 18/26
AN CAMINI SRL

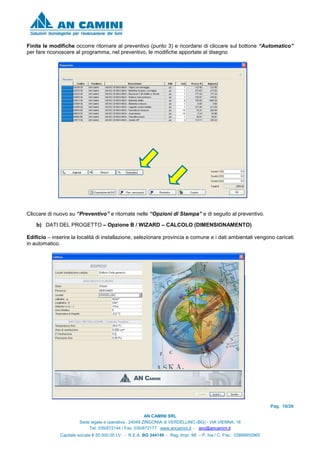

Finite le modifiche occorre ritornare al preventivo (punto 3) e ricordarsi di cliccare sul bottone “Automatico”
per fare riconoscere al programma, nel preventivo, le modifiche apportate al disegno
Cliccare di nuovo su “Preventivo” e ritornate nelle “Opzioni di Stampa” e di seguito al preventivo.
b) DATI DEL PROGETTO – Opzione B / WIZARD – CALCOLO (DIMENSIONAMENTO)
Edificio – inserire la località di installazione, selezionare provincia e comune e i dati ambientali vengono caricati
in automatico.

Pag. 19/26
AN CAMINI SRL

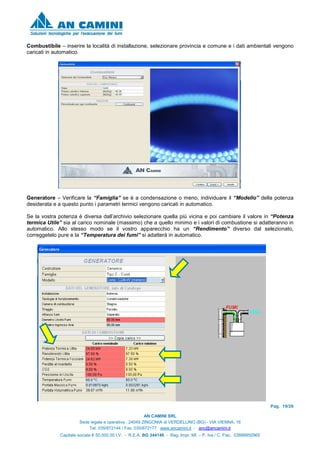

Combustibile – inserire la località di installazione, selezionare provincia e comune e i dati ambientali vengono
caricati in automatico.
Generatore – Verificare la “Famiglia” se è a condensazione o meno, individuare il “Modello” della potenza
desiderata e a questo punto i parametri termici vengono caricati in automatico.
Se la vostra potenza è diversa dall’archivio selezionare quella più vicina e poi cambiare il valore in “Potenza
termica Utile” sia al carico nominale (massimo) che a quello minimo e i valori di combustione si adatteranno in
automatico. Allo stesso modo se il vostro apparecchio ha un “Rendimento” diverso dal selezionato,
correggetelo pure e la “Temperatura dei fumi” si adatterà in automatico.

Pag. 20/26
AN CAMINI SRL

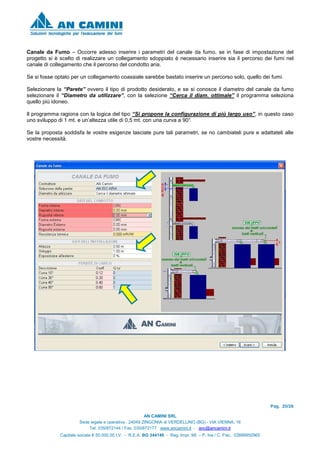

Canale da Fumo – Occorre adesso inserire i parametri del canale da fumo, se in fase di impostazione del
progetto si è scelto di realizzare un collegamento sdoppiato è necessario inserire sia il percorso dei fumi nel
canale di collegamento che il percorso del condotto aria.
Se si fosse optato per un collegamento coassiale sarebbe bastato inserire un percorso solo, quello dei fumi.
Selezionare la “Parete” ovvero il tipo di prodotto desiderato, e se si conosce il diametro del canale da fumo
selezionare il “Diametro da utilizzare”, con la selezione “Cerca il diam. ottimale” il programma seleziona
quello più idoneo.
Il programma ragiona con la logica del tipo “Si propone la configurazione di più largo uso”, in questo caso
uno sviluppo di 1 mt. e un’altezza utile di 0,5 mt. con una curva a 90°.
Se la proposta soddisfa le vostre esigenze lasciate pure tali parametri, se no cambiateli pure e adattateli alle
vostre necessità.

Pag. 21/26
AN CAMINI SRL
Tratto di partenza – inserire il valore dalla base all’allacciamento in asse.

Pag. 22/26
AN CAMINI SRL
Camino / Tratto terminale – Selezionare il diametro che si intende disegnare, indicare l’altezza del camino
(Hu) e il tipo di Raccordo al camino.
Terminale – Selezionare il tipo di cappello/Terminale desiderato.

Pag. 23/26
AN CAMINI SRL

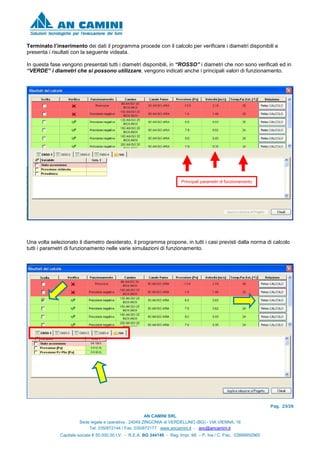

Terminato l’inserimento dei dati il programma procede con il calcolo per verificare i diametri disponibili e
presenta i risultati con la seguente videata.
In questa fase vengono presentati tutti i diametri disponibili, in “ROSSO” i diametri che non sono verificati ed in
“VERDE” i diametri che si possono utilizzare, vengono indicati anche i principali valori di funzionamento.
Una volta selezionato il diametro desiderato, il programma propone, in tutti i casi previsti dalla norma di calcolo
tutti i parametri di funzionamento nelle varie simulazioni di funzionamento.
Principali parametri di funzionamento

Pag. 24/26
AN CAMINI SRL

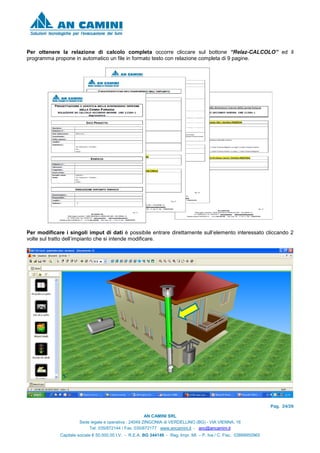

Per ottenere la relazione di calcolo completa occorre cliccare sul bottone “Relaz-CALCOLO” ed il
programma propone in automatico un file in formato testo con relazione completa di 9 pagine.
Per modificare i singoli imput di dati è possibile entrare direttamente sull’elemento interessato cliccando 2
volte sul tratto dell’impianto che si intende modificare.

Pag. 25/26
AN CAMINI SRL

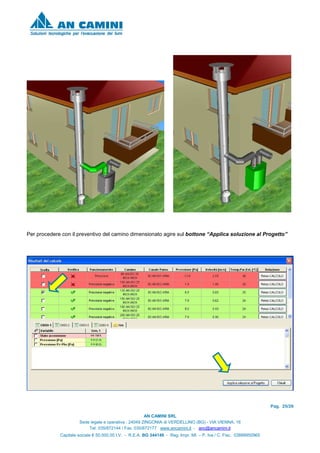

Per procedere con il preventivo del camino dimensionato agire sul bottone “Applica soluzione al Progetto”

Pag. 26/26
AN CAMINI SRL

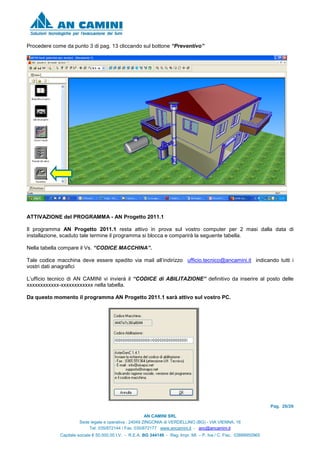

Procedere come da punto 3 di pag. 13 cliccando sul bottone “Preventivo”
ATTIVAZIONE del PROGRAMMA - AN Progetto 2011.1
Il programma AN Progetto 2011.1 resta attivo in prova sul vostro computer per 2 masi dalla data di
installazione, scaduto tale termine il programma si blocca e comparirà la seguente tabella.
Nella tabella compare il Vs. “CODICE MACCHINA”.
Tale codice macchina deve essere spedito via mail all’indirizzo ufficio.tecnico@ancamini.it indicando tutti i
vostri dati anagrafici
L’ufficio tecnico di AN CAMINI vi invierà il “CODICE di ABILITAZIONE” definitivo da inserire al posto delle
xxxxxxxxxxxx-xxxxxxxxxxxx nella tabella.
Da questo momento il programma AN Progetto 2011.1 sarà attivo sul vostro PC.

Guida rapida AN progetto 2011-1

More Related Content

More from AN Camini

Guida rapida AN progetto 2011-1
