1. MULOK TKJ
Teknik Komputer dan Jaringan

2. Penyusun : Deny Suhendra
: SMA Negeri 3 Singkawang

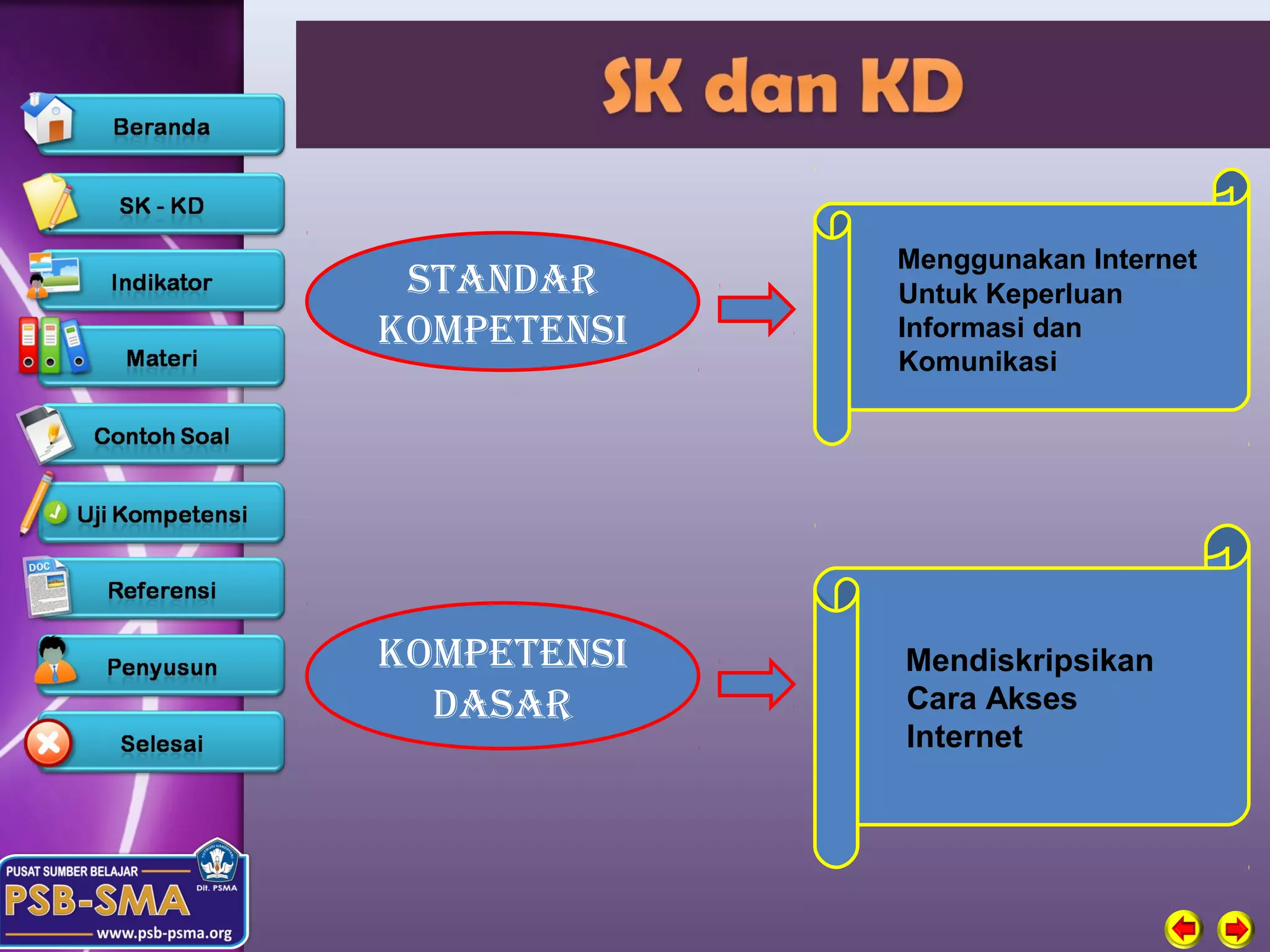

3. Menggunakan Internet
STANDAR Untuk Keperluan
KOMPETENSI Informasi dan
Komunikasi
KOMPETENSI Mendiskripsikan
DASAR Cara Akses
Internet

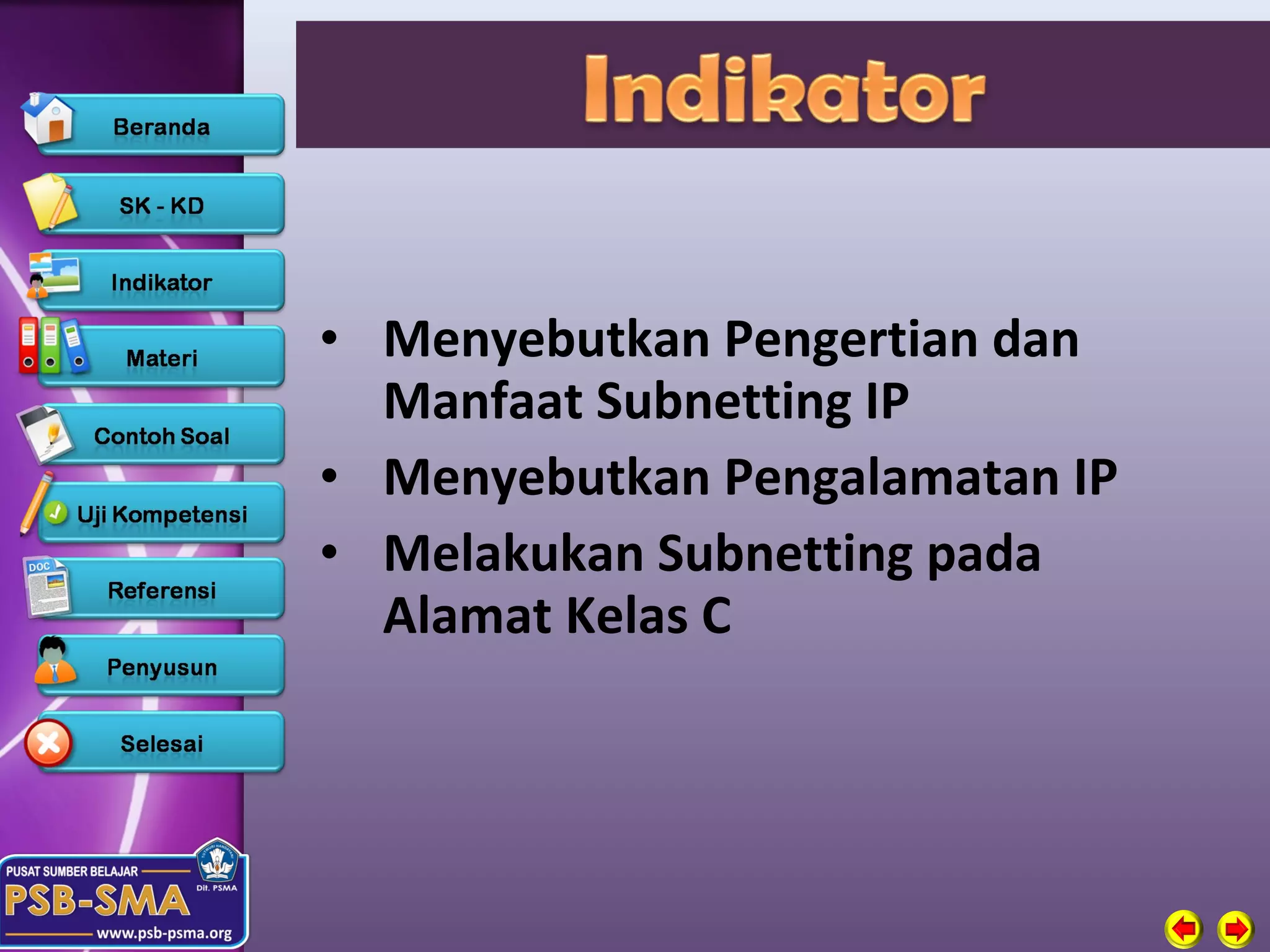

4. • Menyebutkan Pengertian dan
Manfaat Subnetting IP
• Menyebutkan Pengalamatan IP
• Melakukan Subnetting pada
Alamat Kelas C

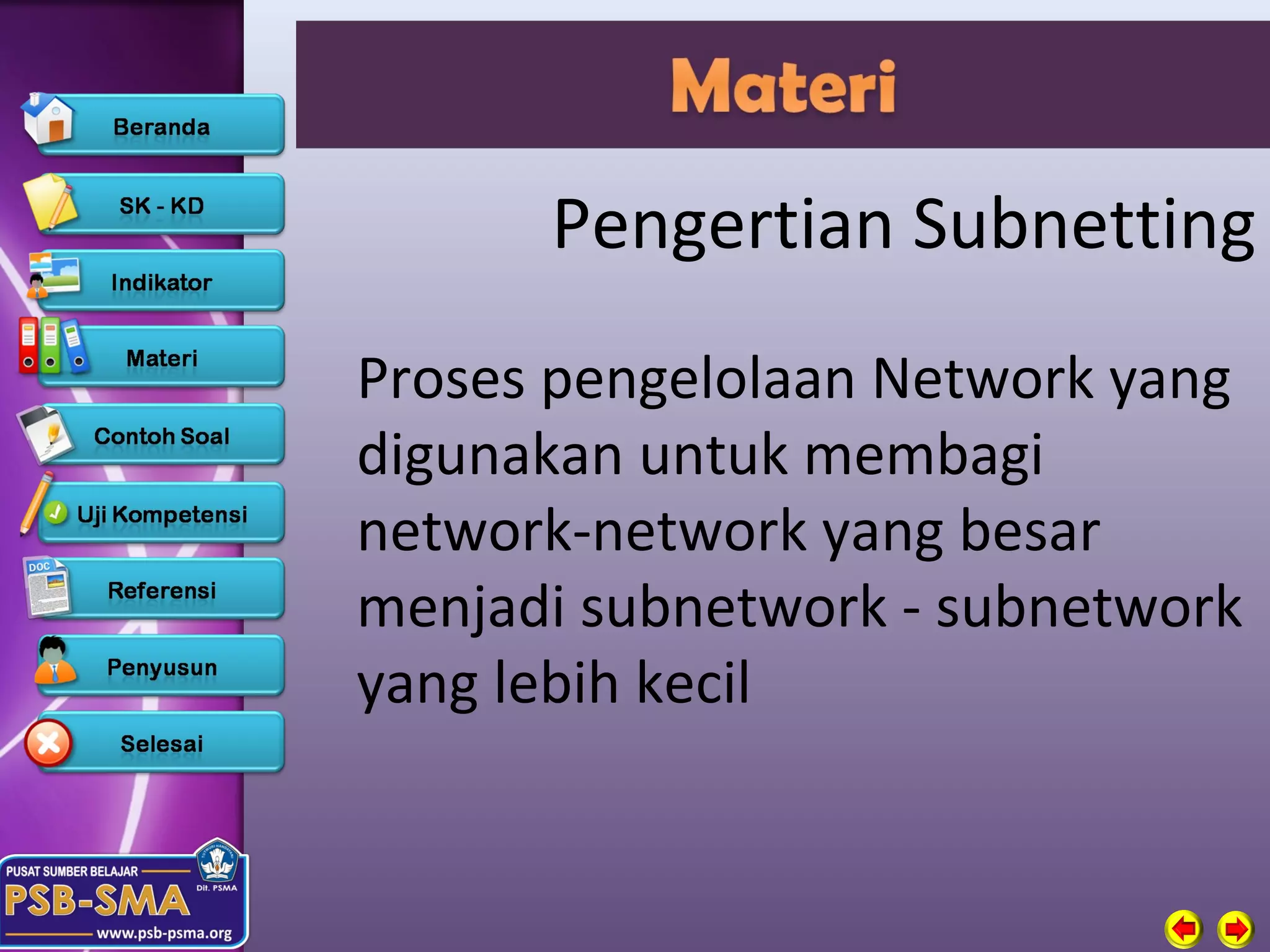

5. Pengertian Subnetting
Proses pengelolaan Network yang
digunakan untuk membagi
network-network yang besar
menjadi subnetwork - subnetwork
yang lebih kecil

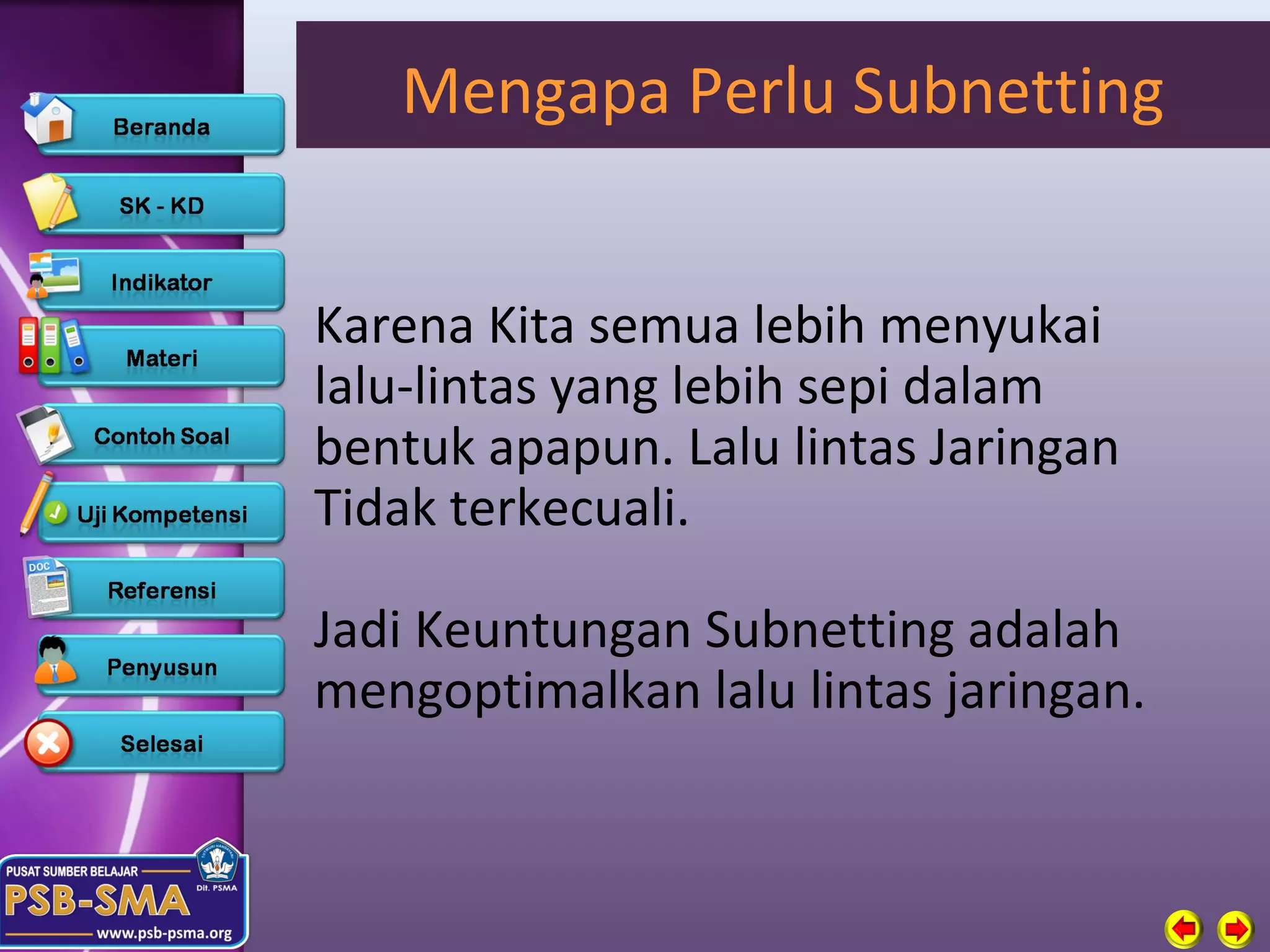

6. Mengapa Perlu Subnetting
Karena Kita semua lebih menyukai
lalu-lintas yang lebih sepi dalam
bentuk apapun. Lalu lintas Jaringan
Tidak terkecuali.
Jadi Keuntungan Subnetting adalah
mengoptimalkan lalu lintas jaringan.

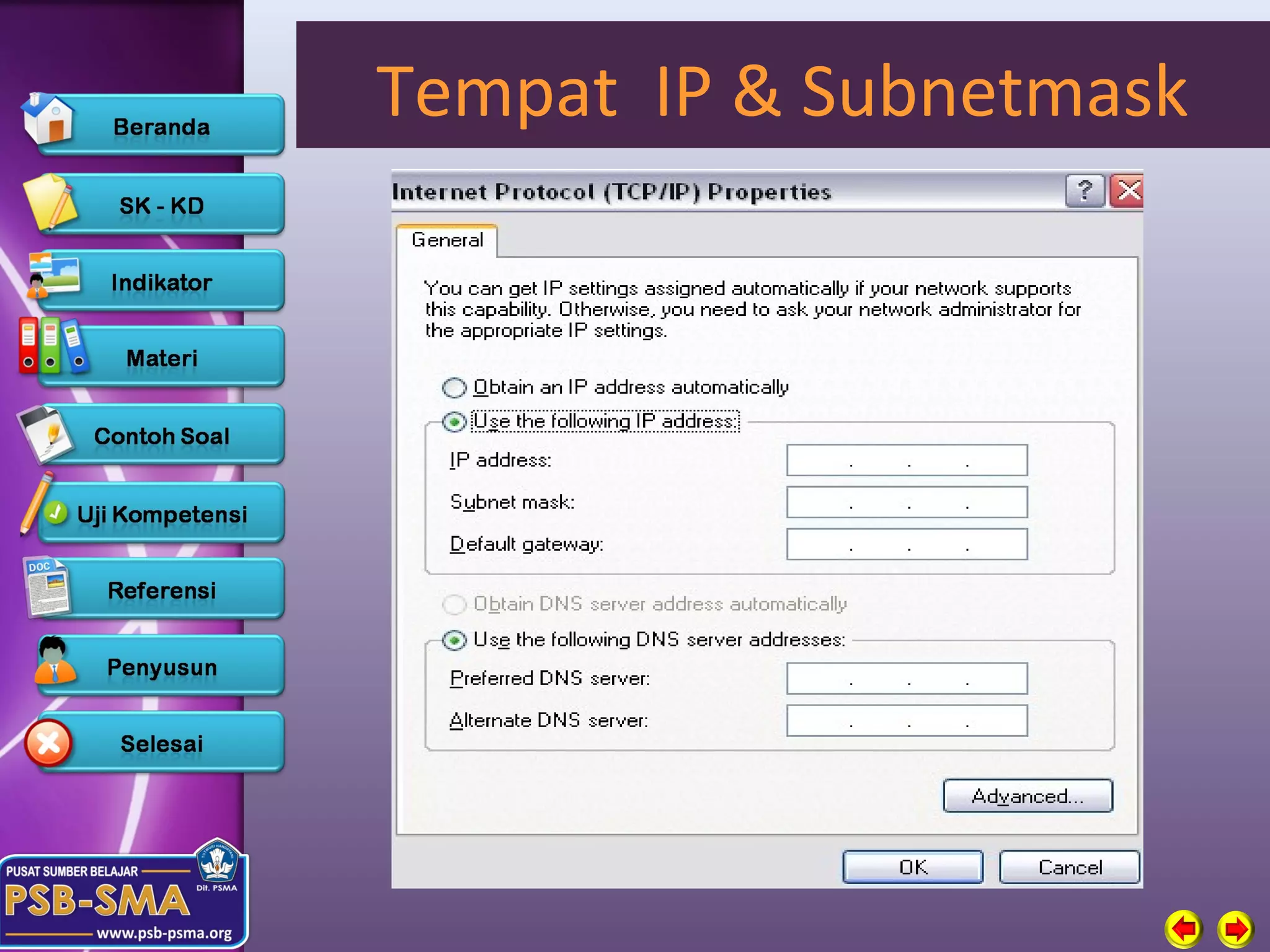

7. Tempat IP & Subnetmask

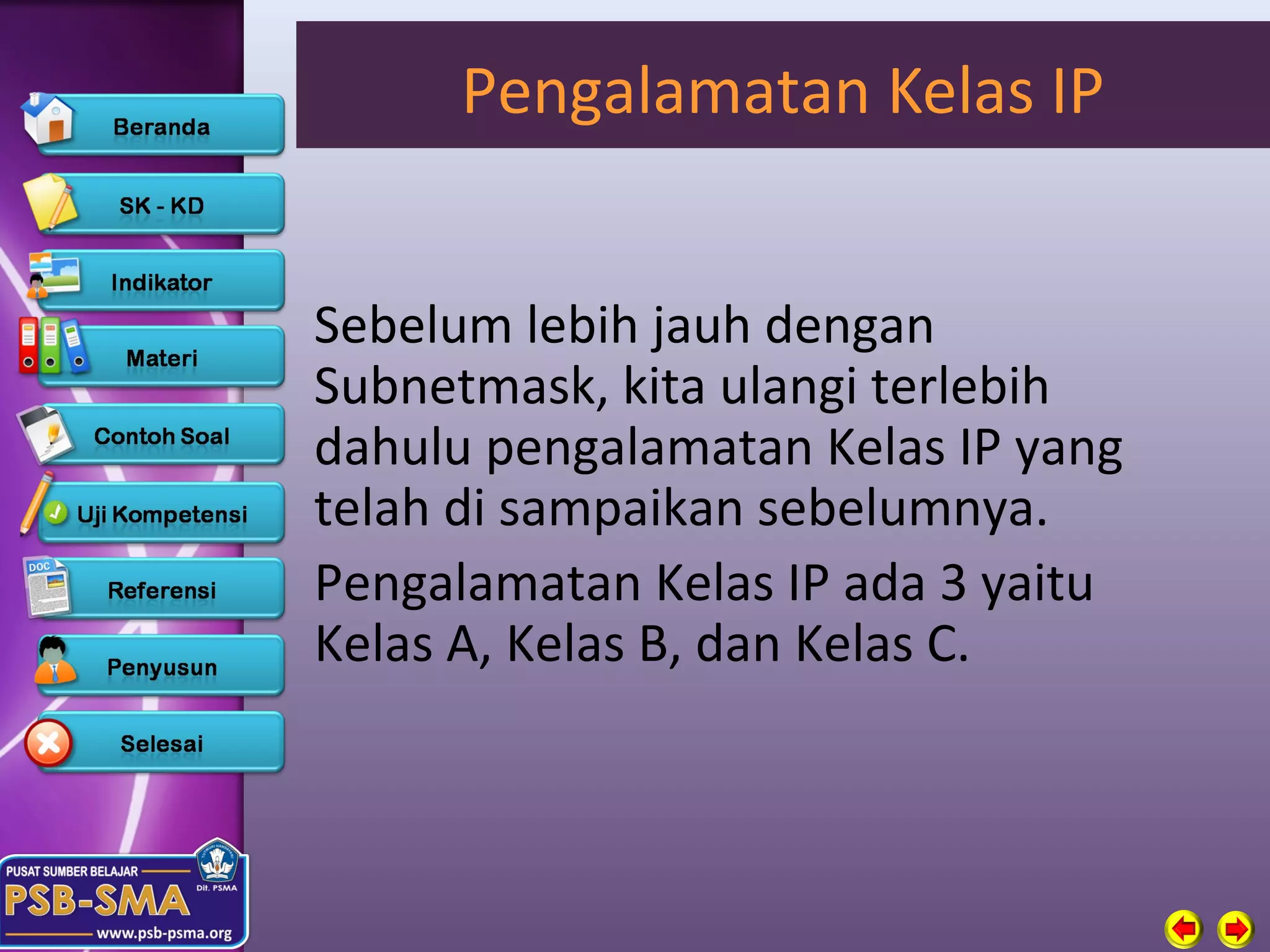

8. Pengalamatan Kelas IP
Sebelum lebih jauh dengan
Subnetmask, kita ulangi terlebih
dahulu pengalamatan Kelas IP yang
telah di sampaikan sebelumnya.
Pengalamatan Kelas IP ada 3 yaitu
Kelas A, Kelas B, dan Kelas C.

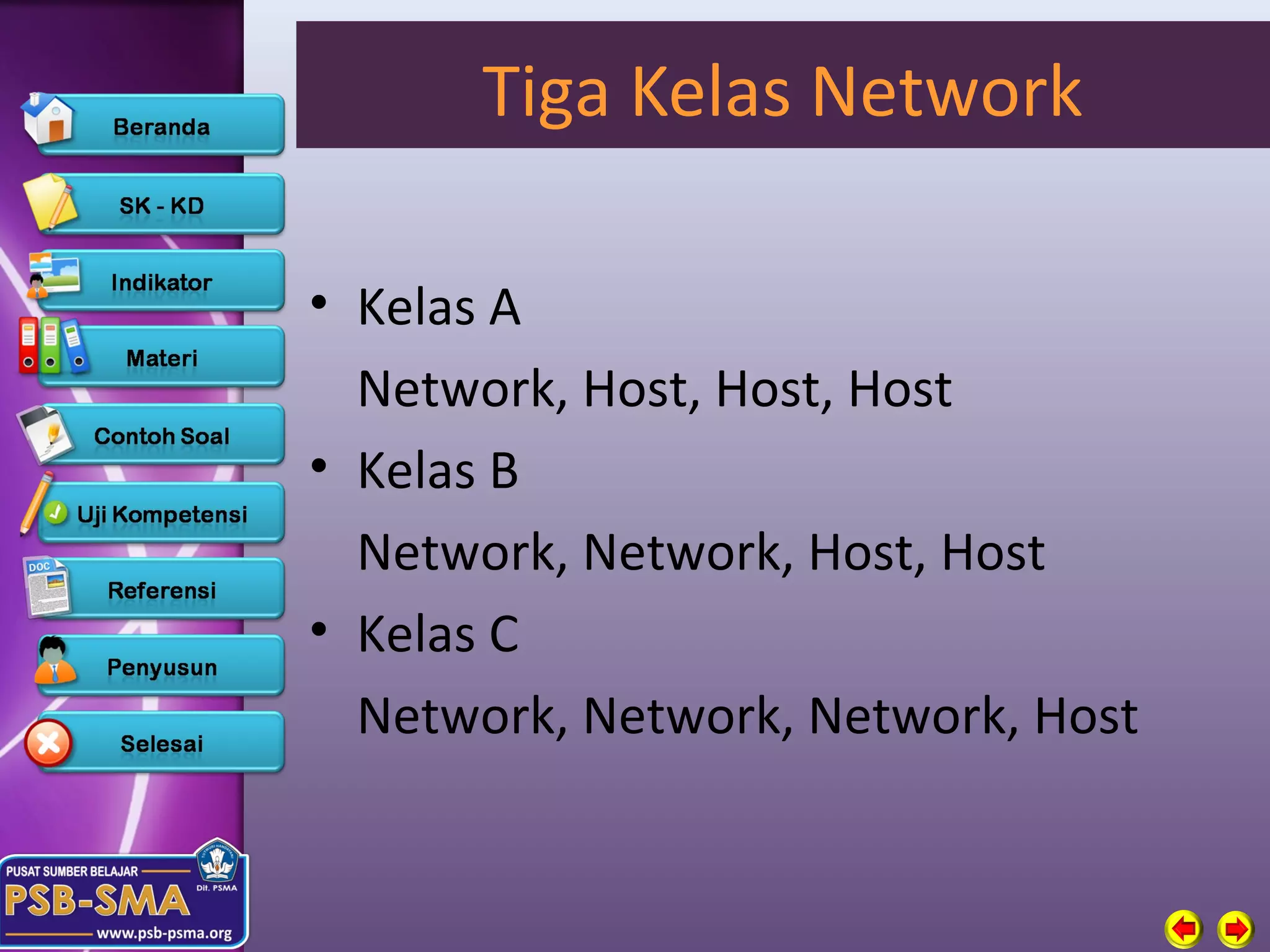

9. Tiga Kelas Network
• Kelas A
Network, Host, Host, Host
• Kelas B
Network, Network, Host, Host
• Kelas C
Network, Network, Network, Host

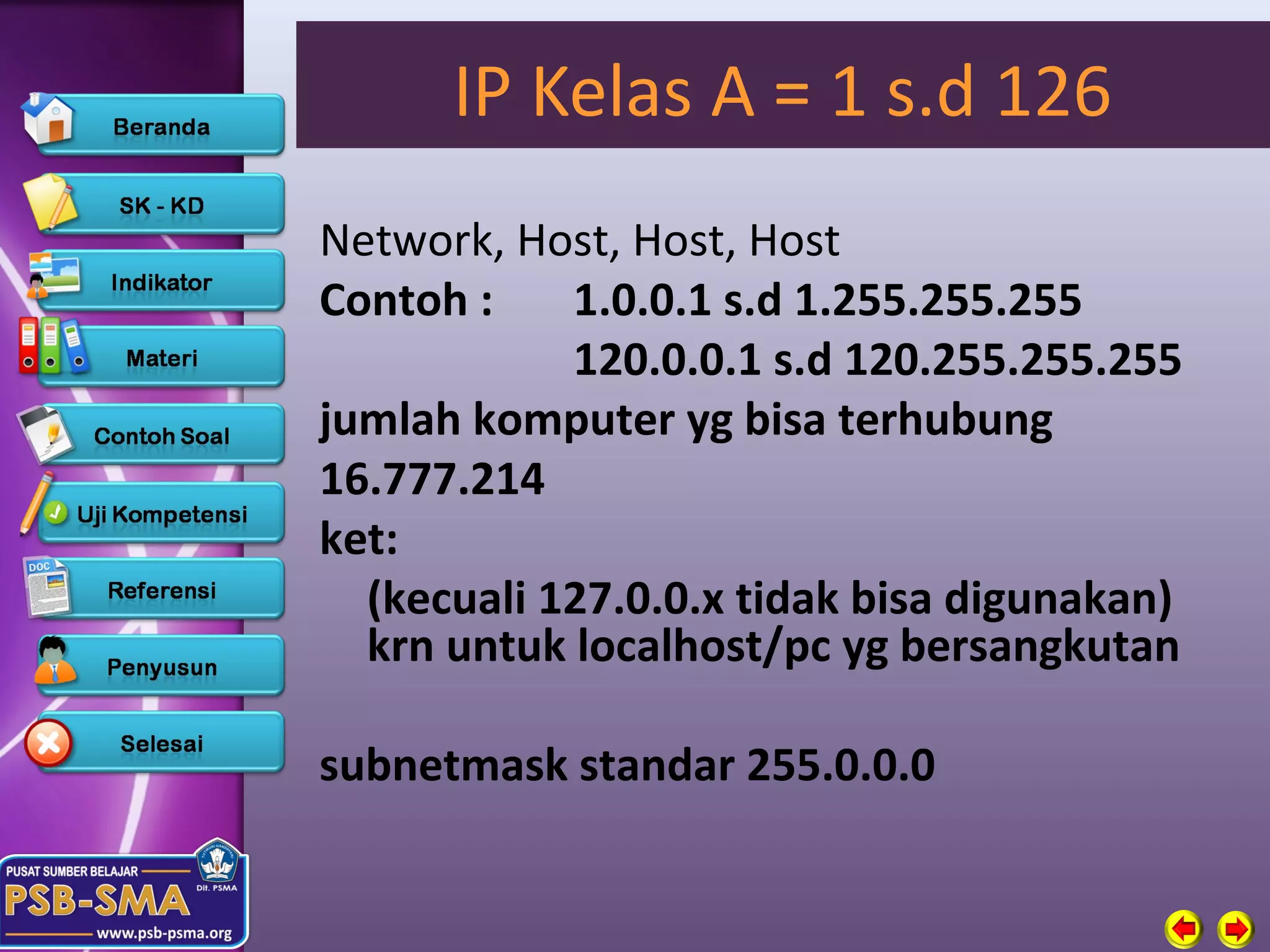

10. IP Kelas A = 1 s.d 126
Network, Host, Host, Host
Contoh : 1.0.0.1 s.d 1.255.255.255
120.0.0.1 s.d 120.255.255.255
jumlah komputer yg bisa terhubung
16.777.214
ket:
(kecuali 127.0.0.x tidak bisa digunakan)
krn untuk localhost/pc yg bersangkutan
subnetmask standar 255.0.0.0

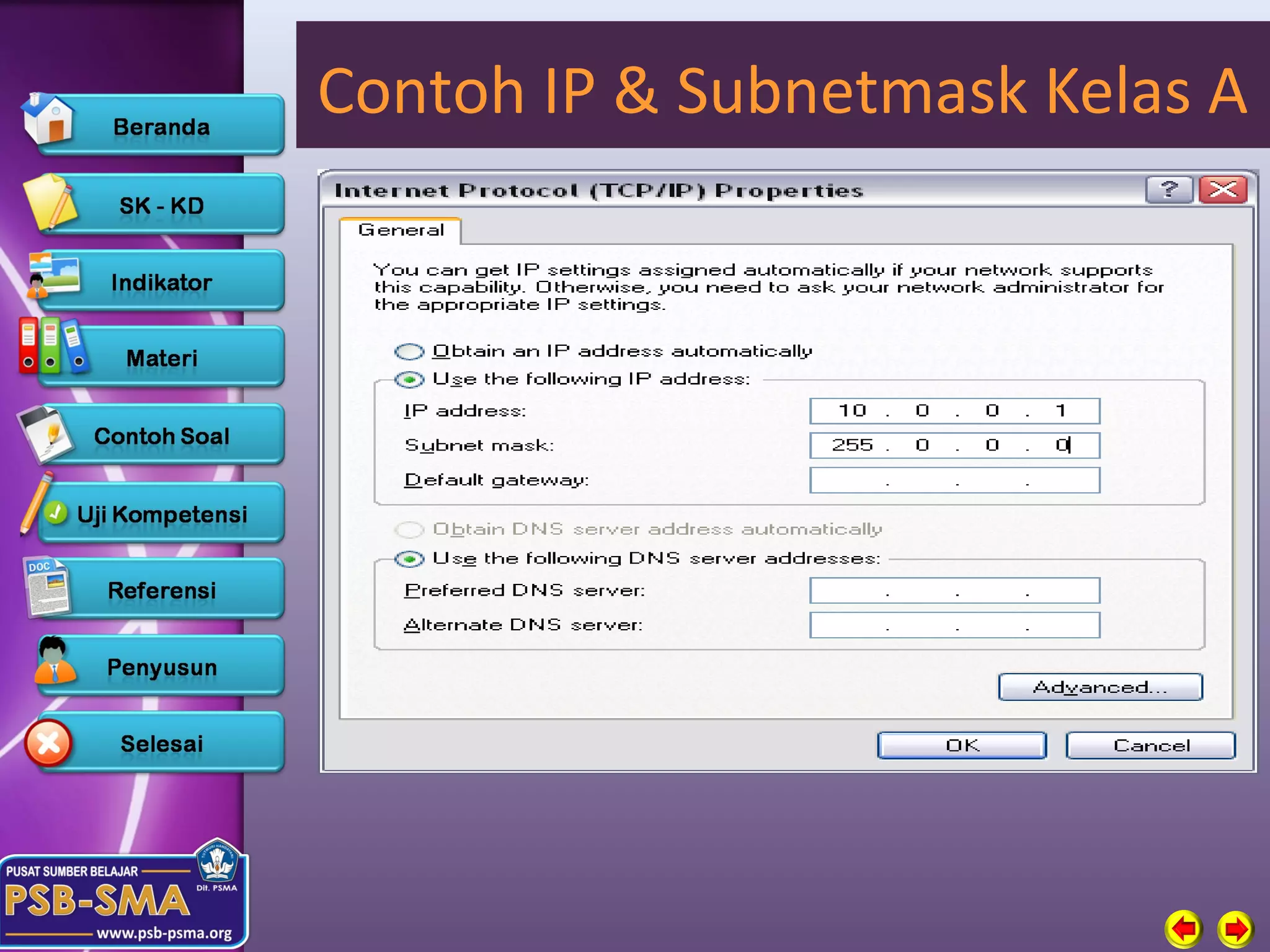

11. Contoh IP & Subnetmask Kelas A

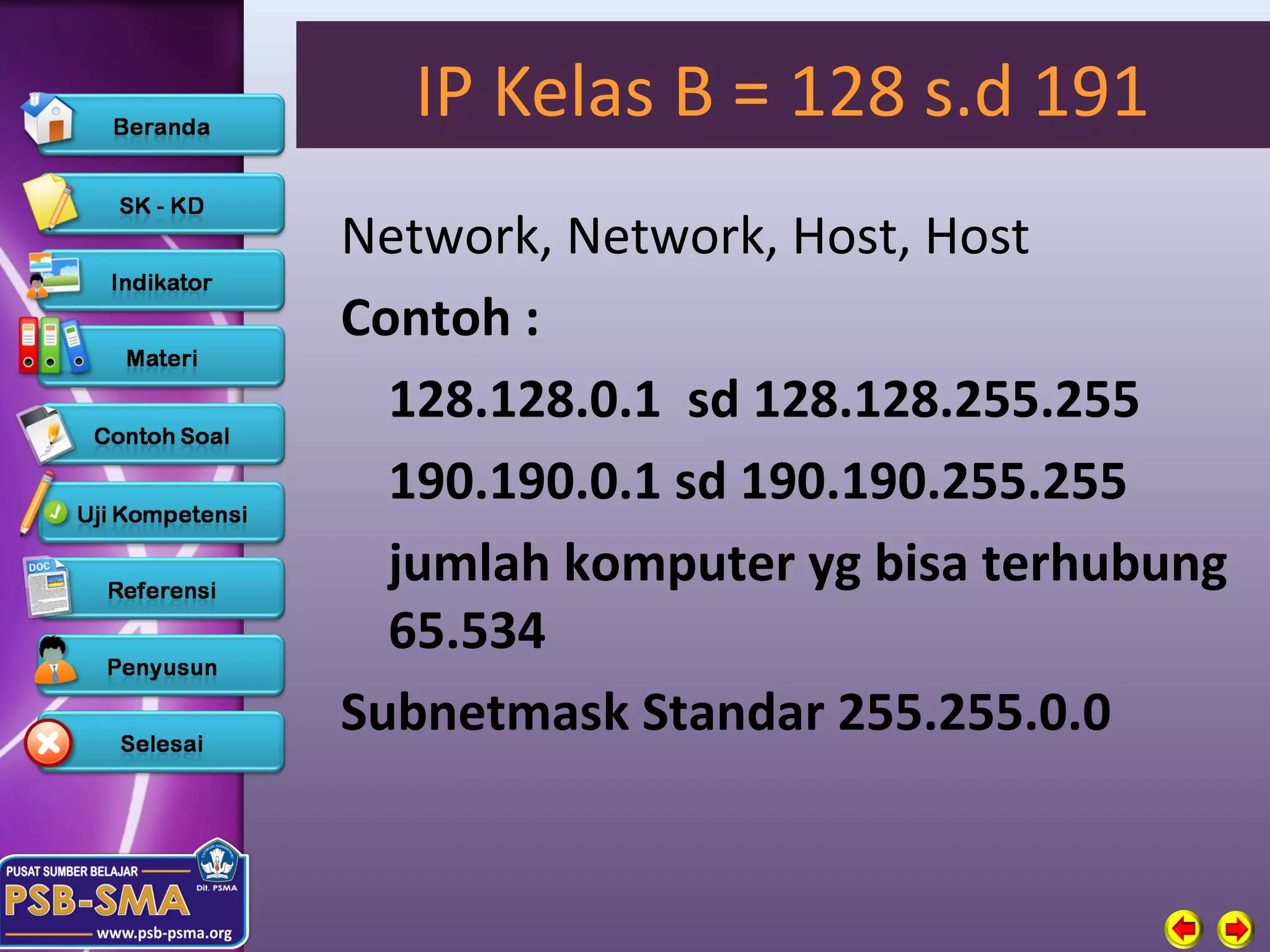

12. IP Kelas B = 128 s.d 191
Network, Network, Host, Host
Contoh :
128.128.0.1 sd 128.128.255.255
190.190.0.1 sd 190.190.255.255
jumlah komputer yg bisa terhubung
65.534
Subnetmask Standar 255.255.0.0

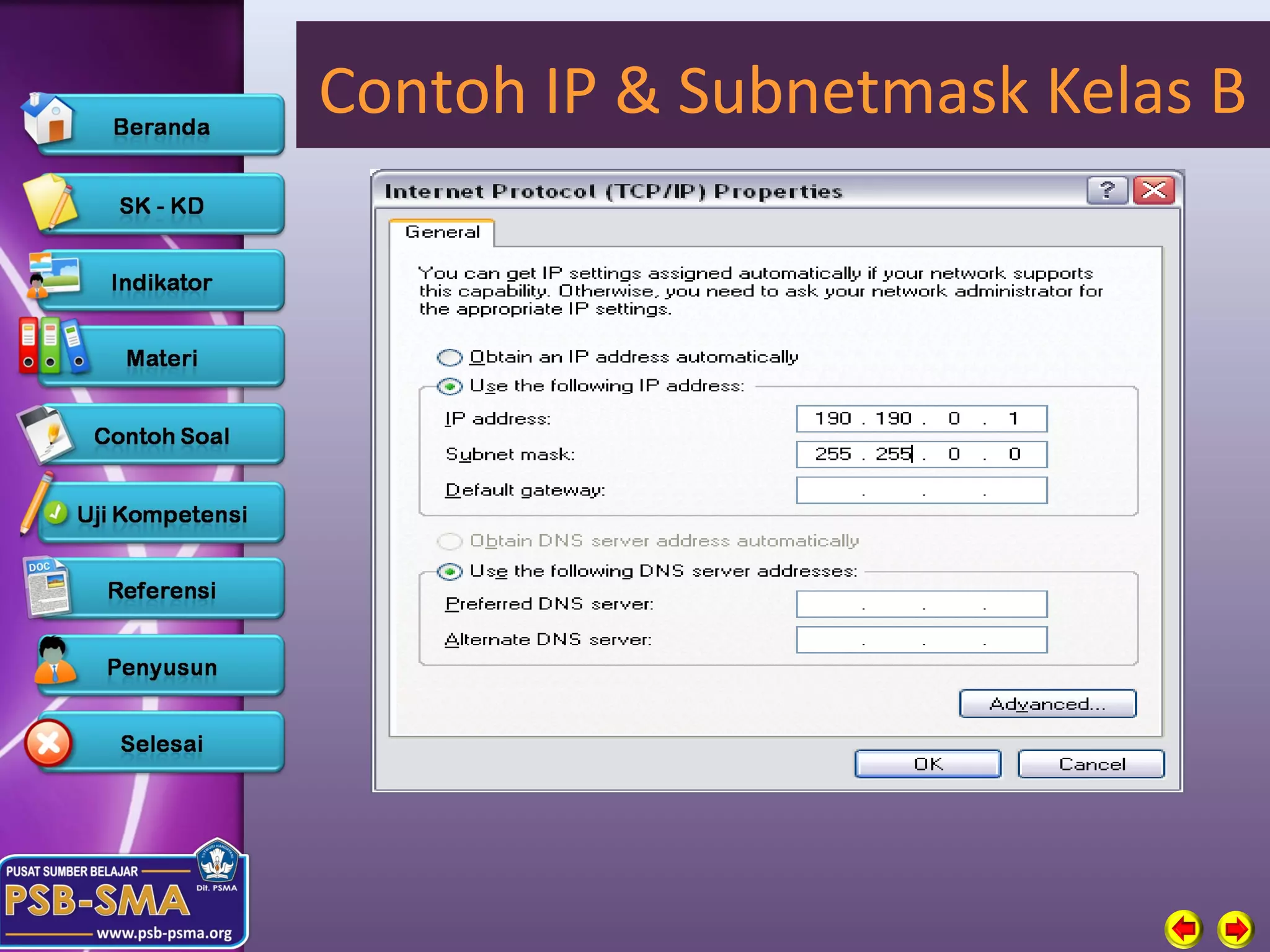

13. Contoh IP & Subnetmask Kelas B

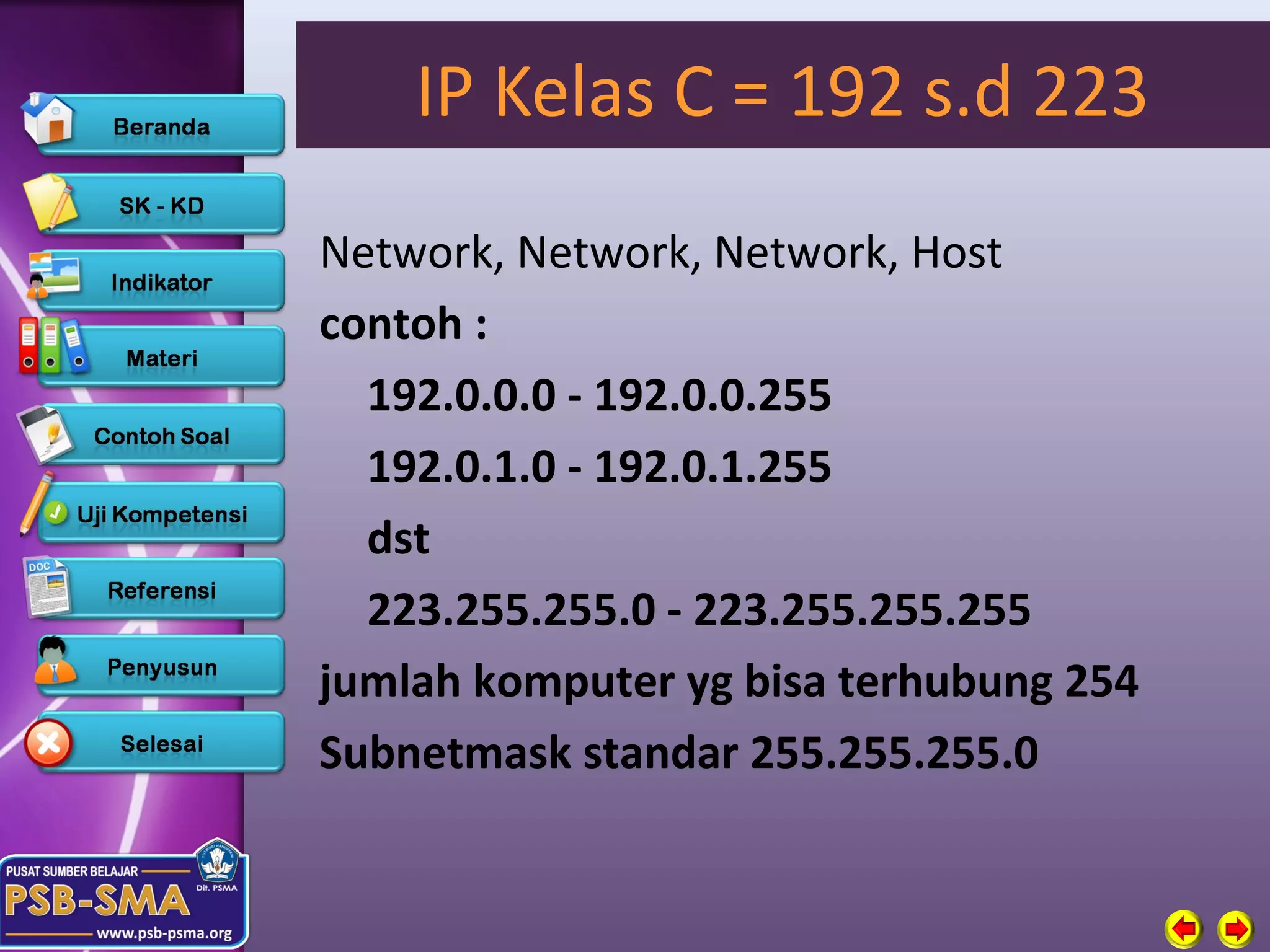

14. IP Kelas C = 192 s.d 223
Network, Network, Network, Host
contoh :
192.0.0.0 - 192.0.0.255
192.0.1.0 - 192.0.1.255
dst
223.255.255.0 - 223.255.255.255
jumlah komputer yg bisa terhubung 254
Subnetmask standar 255.255.255.0

15. Contoh IP & Subnetmask Kelas C

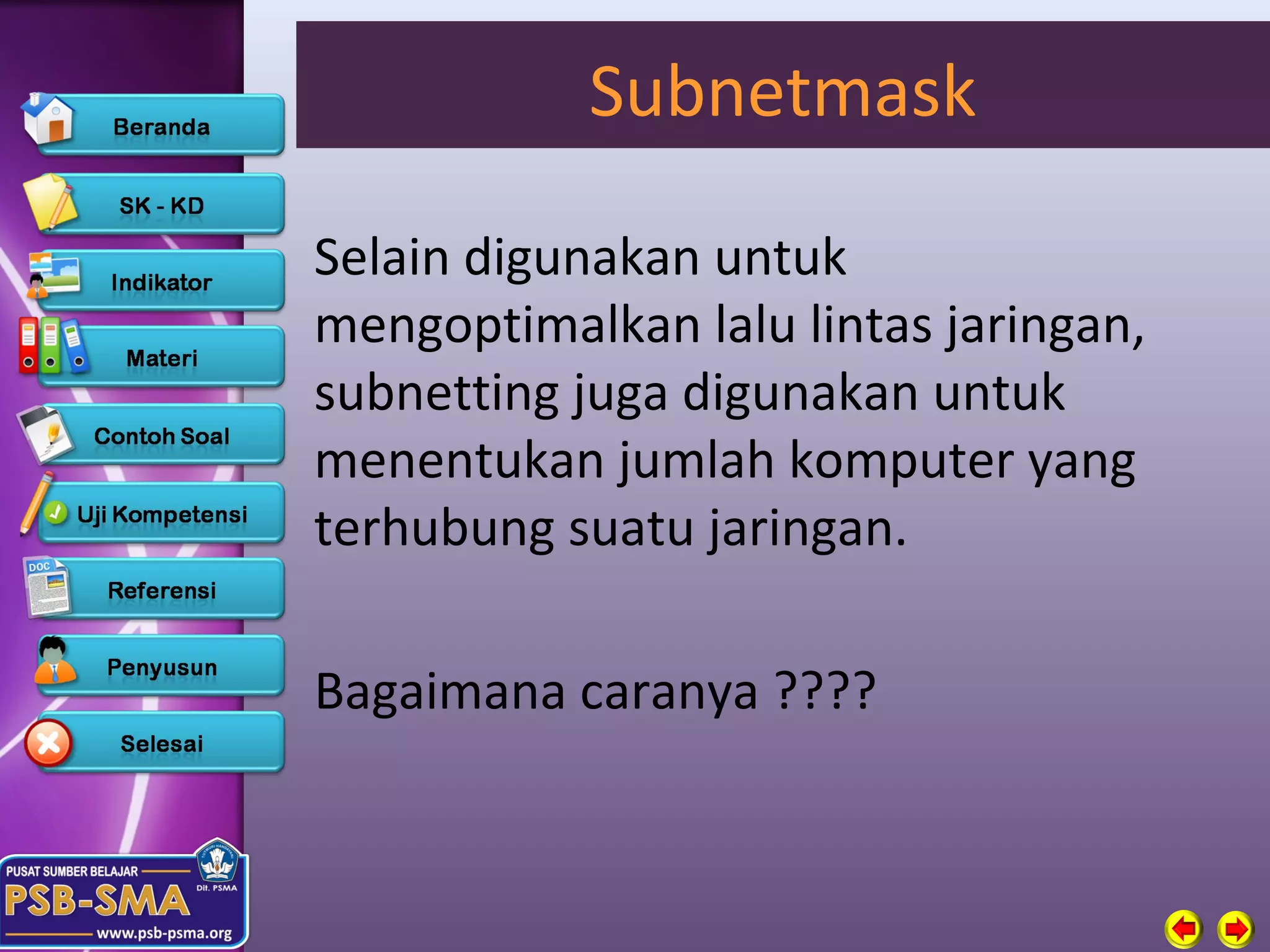

16. Subnetmask
Selain digunakan untuk
mengoptimalkan lalu lintas jaringan,
subnetting juga digunakan untuk
menentukan jumlah komputer yang
terhubung suatu jaringan.
Bagaimana caranya ????

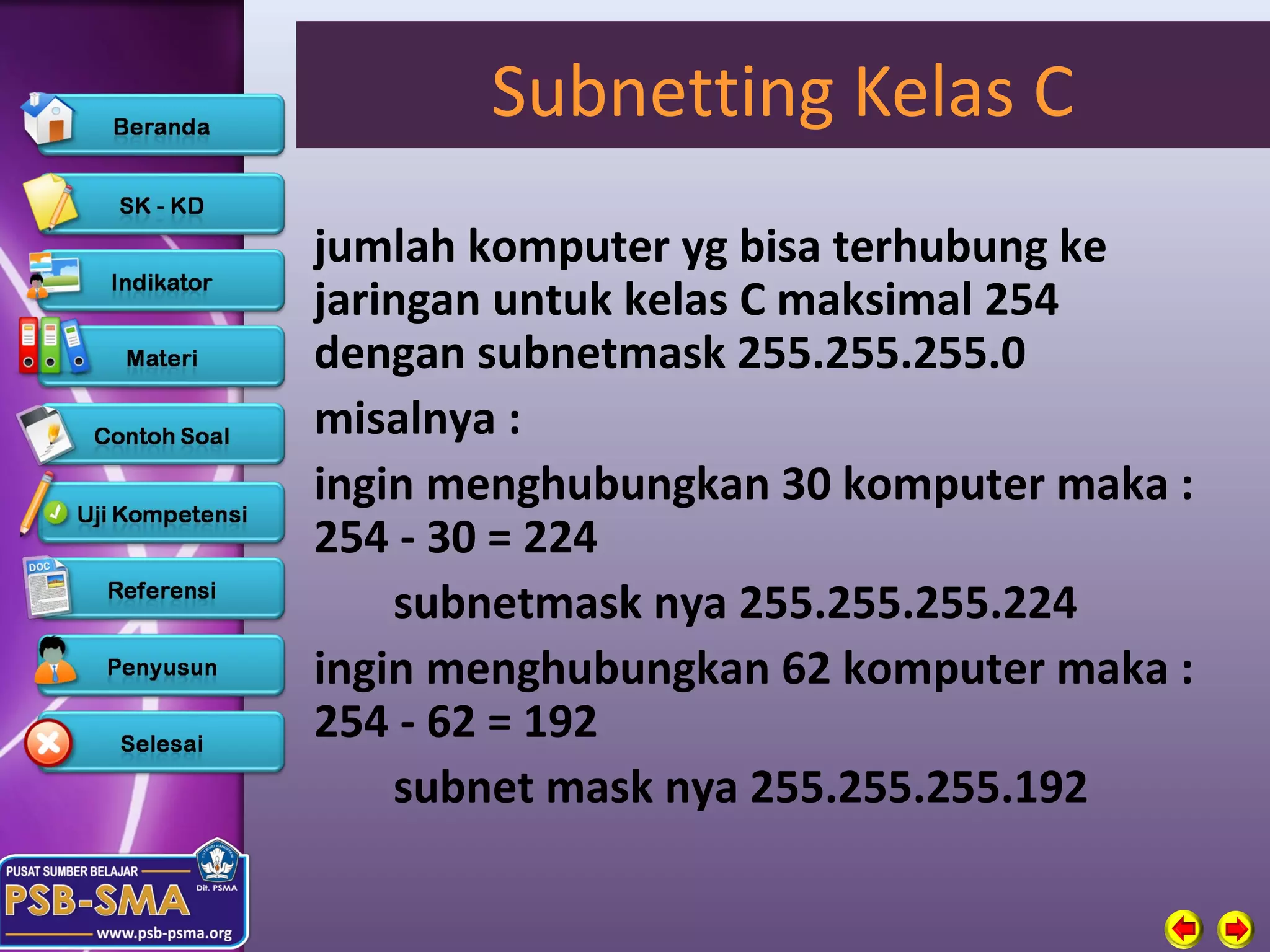

17. Subnetting Kelas C
jumlah komputer yg bisa terhubung ke
jaringan untuk kelas C maksimal 254
dengan subnetmask 255.255.255.0
misalnya :
ingin menghubungkan 30 komputer maka :
254 - 30 = 224
subnetmask nya 255.255.255.224
ingin menghubungkan 62 komputer maka :
254 - 62 = 192
subnet mask nya 255.255.255.192

18. Subnetmask 30 Komputer

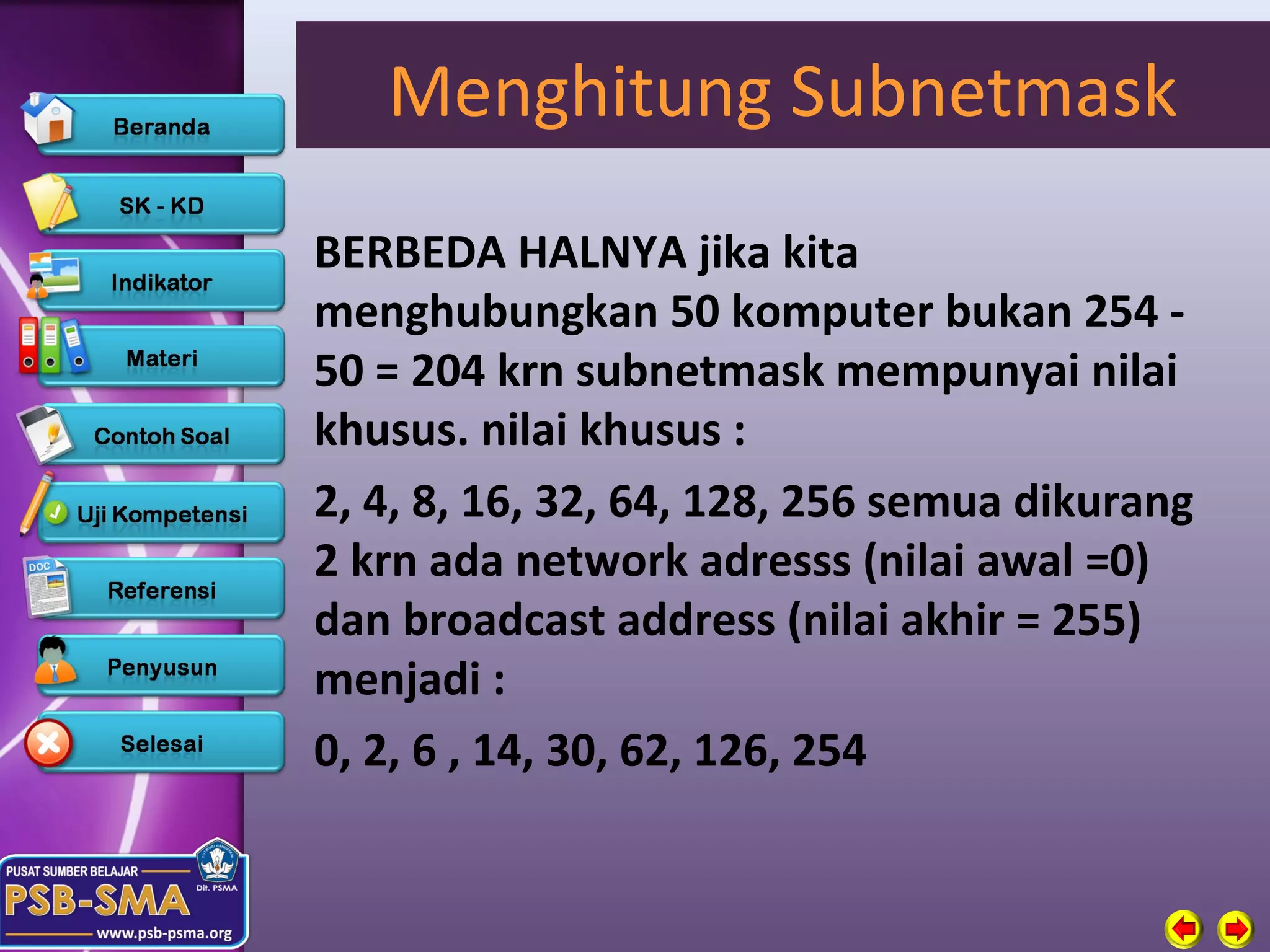

19. Menghitung Subnetmask
BERBEDA HALNYA jika kita
menghubungkan 50 komputer bukan 254 -
50 = 204 krn subnetmask mempunyai nilai
khusus. nilai khusus :
2, 4, 8, 16, 32, 64, 128, 256 semua dikurang
2 krn ada network adresss (nilai awal =0)
dan broadcast address (nilai akhir = 255)
menjadi :
0, 2, 6 , 14, 30, 62, 126, 254

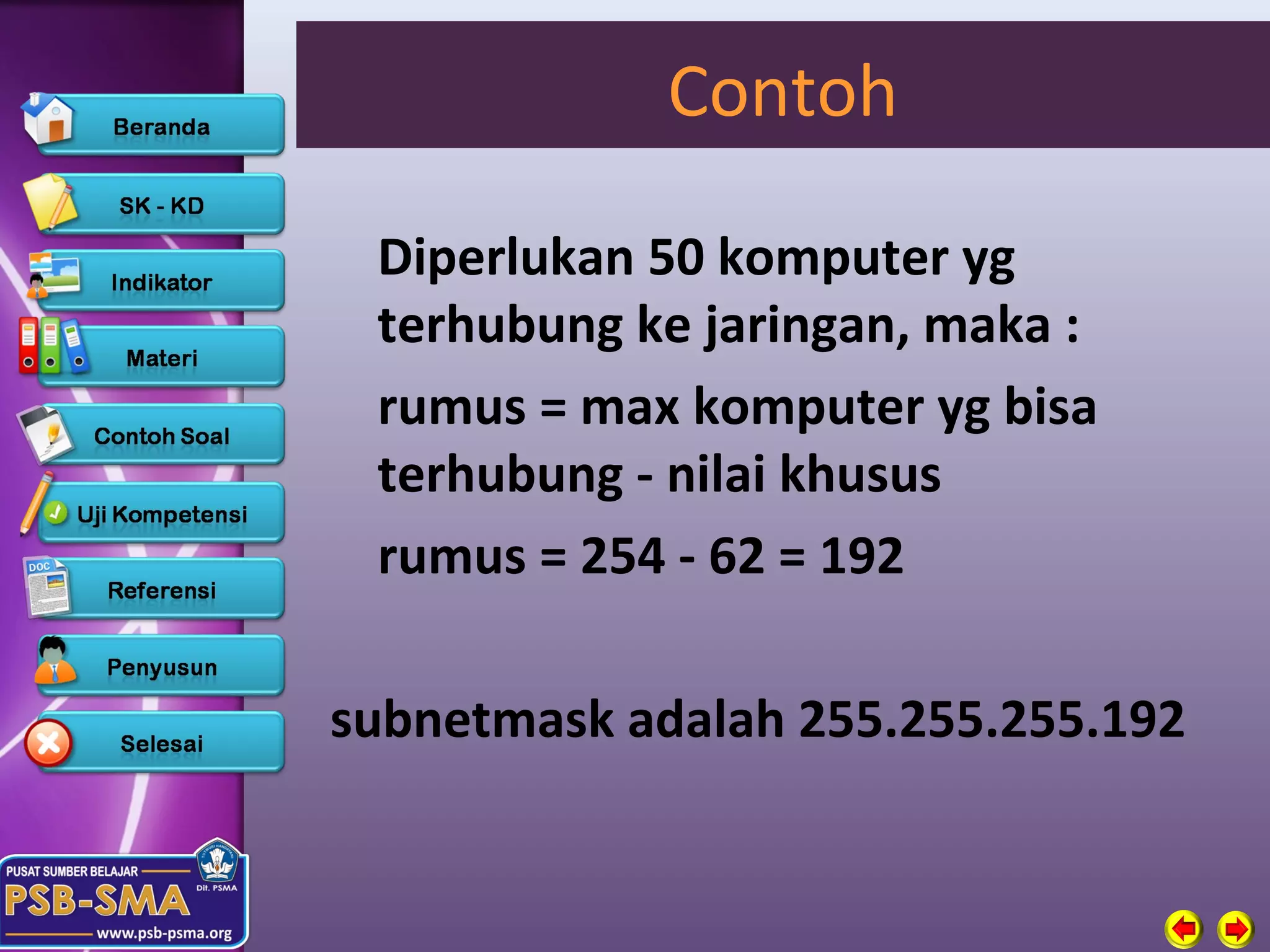

20. Contoh
Diperlukan 50 komputer yg
terhubung ke jaringan, maka :
rumus = max komputer yg bisa
terhubung - nilai khusus
rumus = 254 - 62 = 192
subnetmask adalah 255.255.255.192

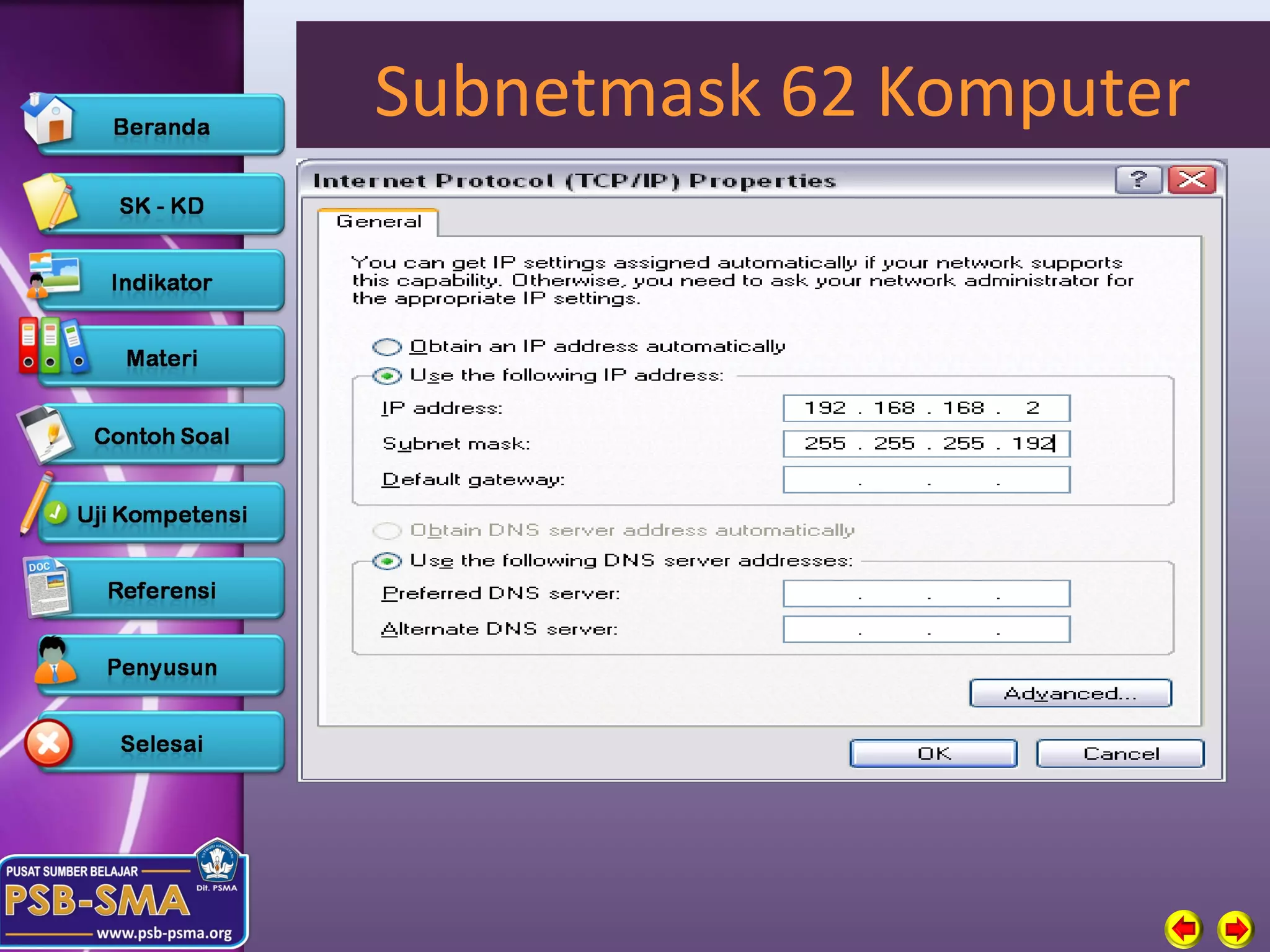

21. Subnetmask 62 Komputer

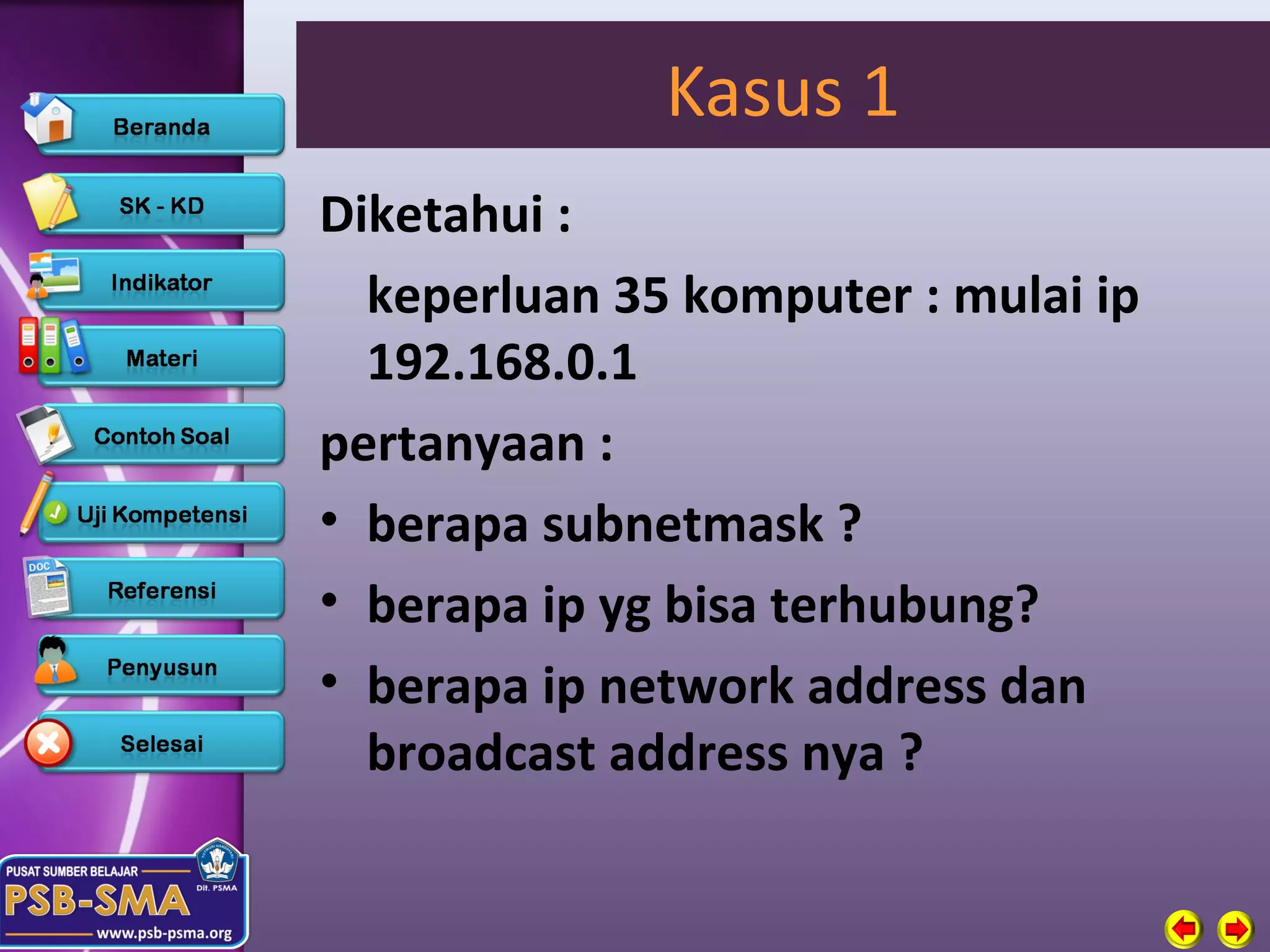

22. Kasus 1
Diketahui :
keperluan 35 komputer : mulai ip
192.168.0.1
pertanyaan :
• berapa subnetmask ?
• berapa ip yg bisa terhubung?
• berapa ip network address dan
broadcast address nya ?

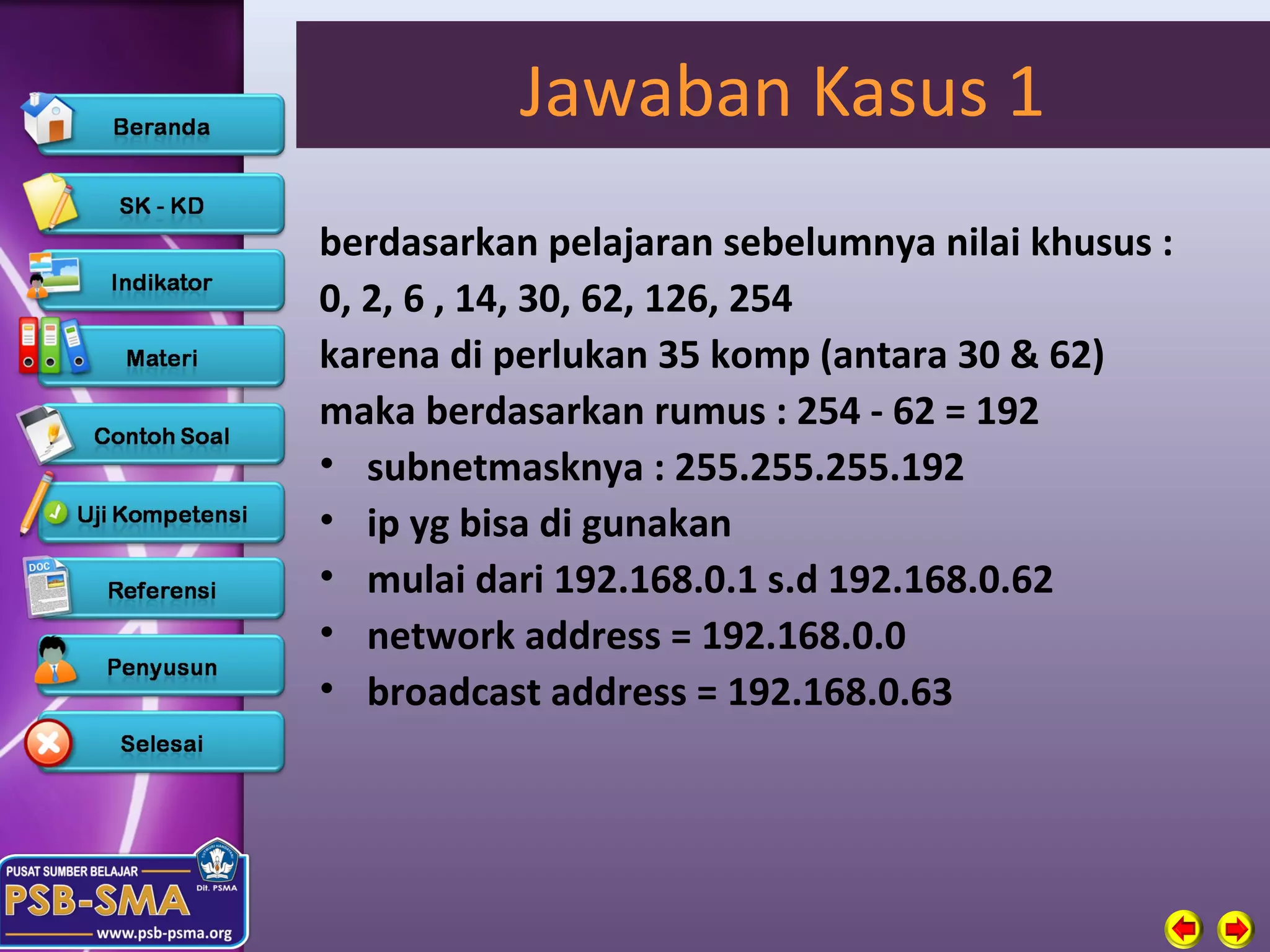

23. Jawaban Kasus 1
berdasarkan pelajaran sebelumnya nilai khusus :
0, 2, 6 , 14, 30, 62, 126, 254
karena di perlukan 35 komp (antara 30 & 62)
maka berdasarkan rumus : 254 - 62 = 192
• subnetmasknya : 255.255.255.192
• ip yg bisa di gunakan
• mulai dari 192.168.0.1 s.d 192.168.0.62
• network address = 192.168.0.0
• broadcast address = 192.168.0.63

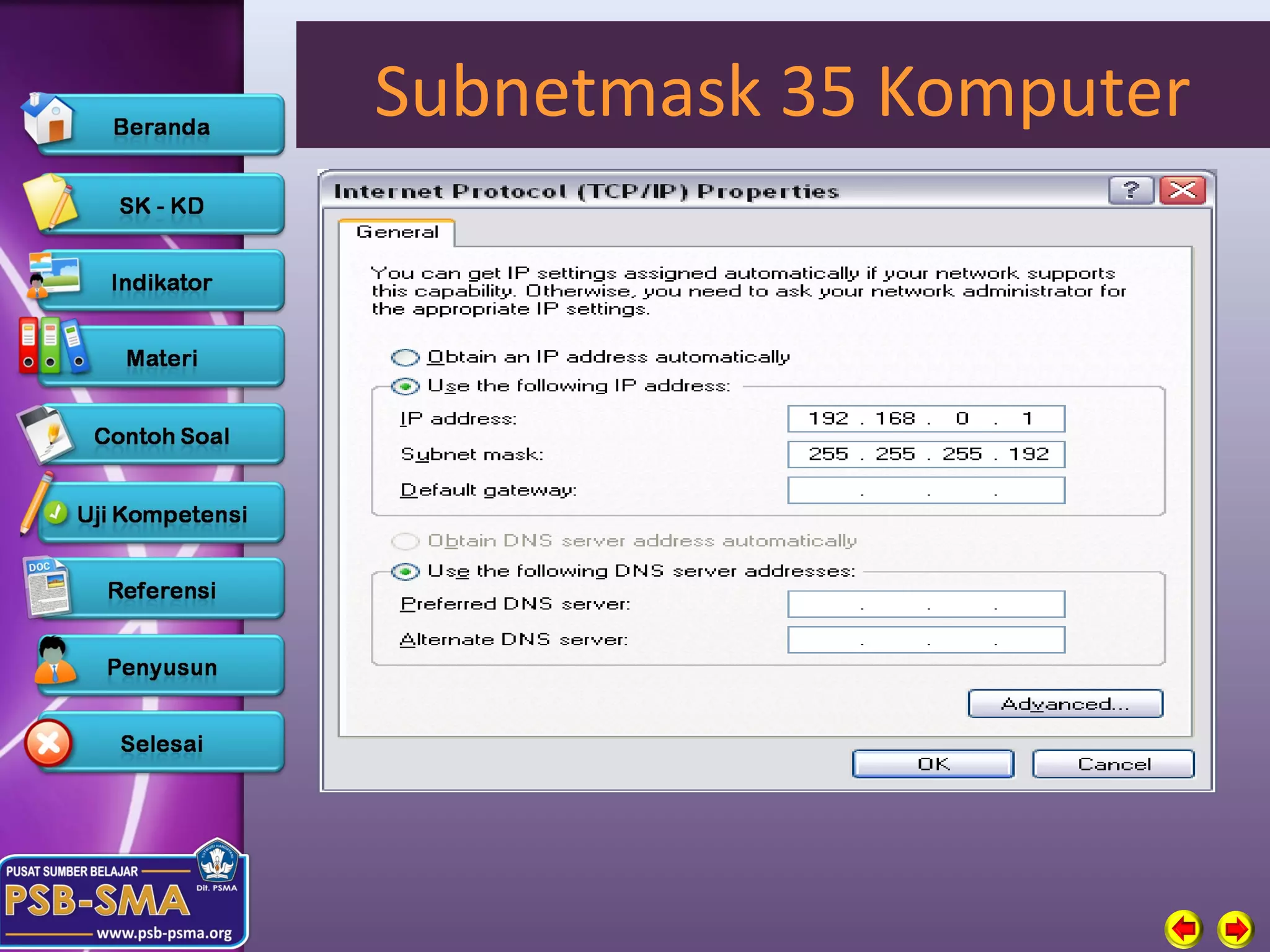

24. Subnetmask 35 Komputer

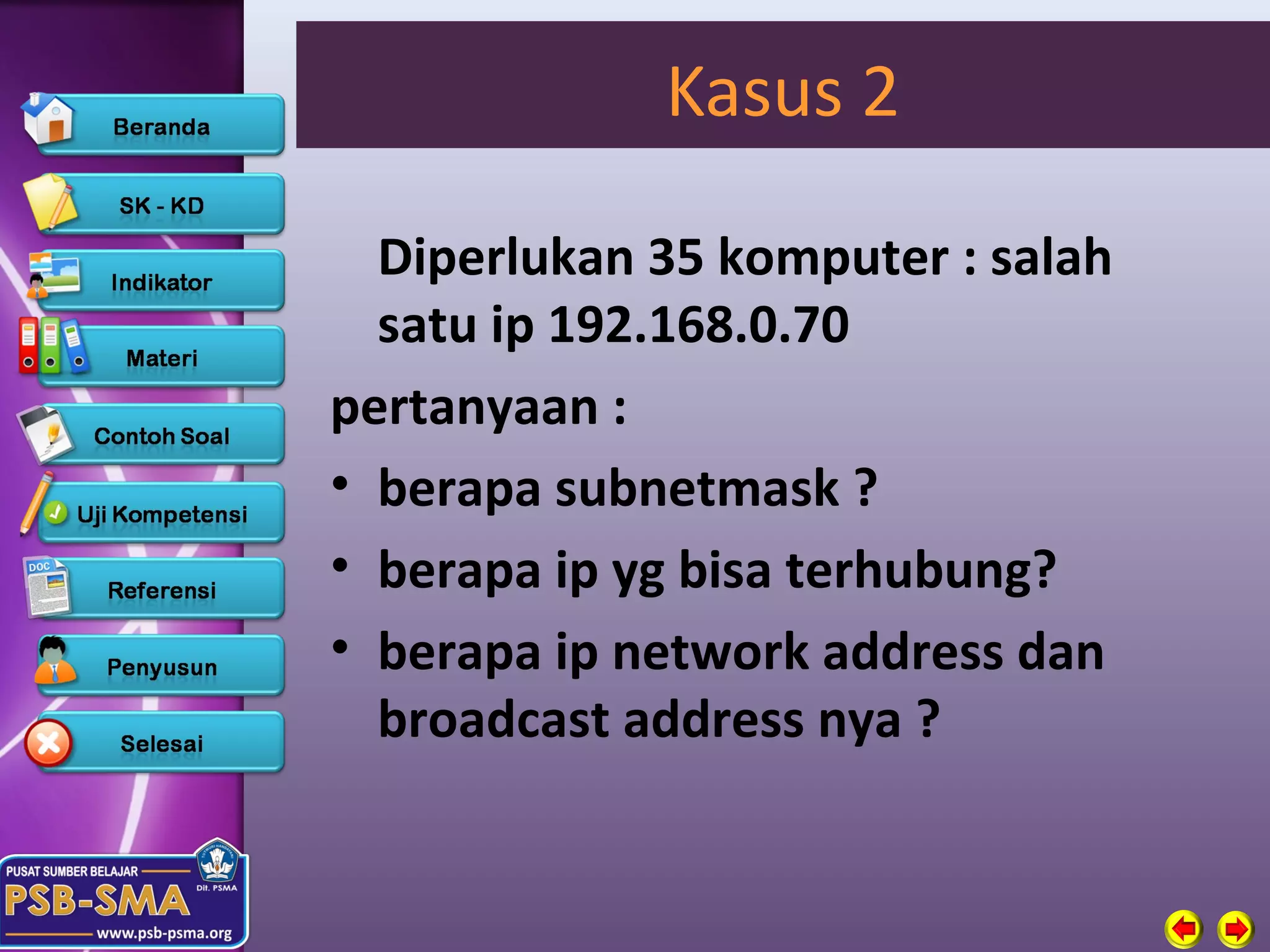

25. Kasus 2
Diperlukan 35 komputer : salah
satu ip 192.168.0.70
pertanyaan :
• berapa subnetmask ?
• berapa ip yg bisa terhubung?
• berapa ip network address dan
broadcast address nya ?

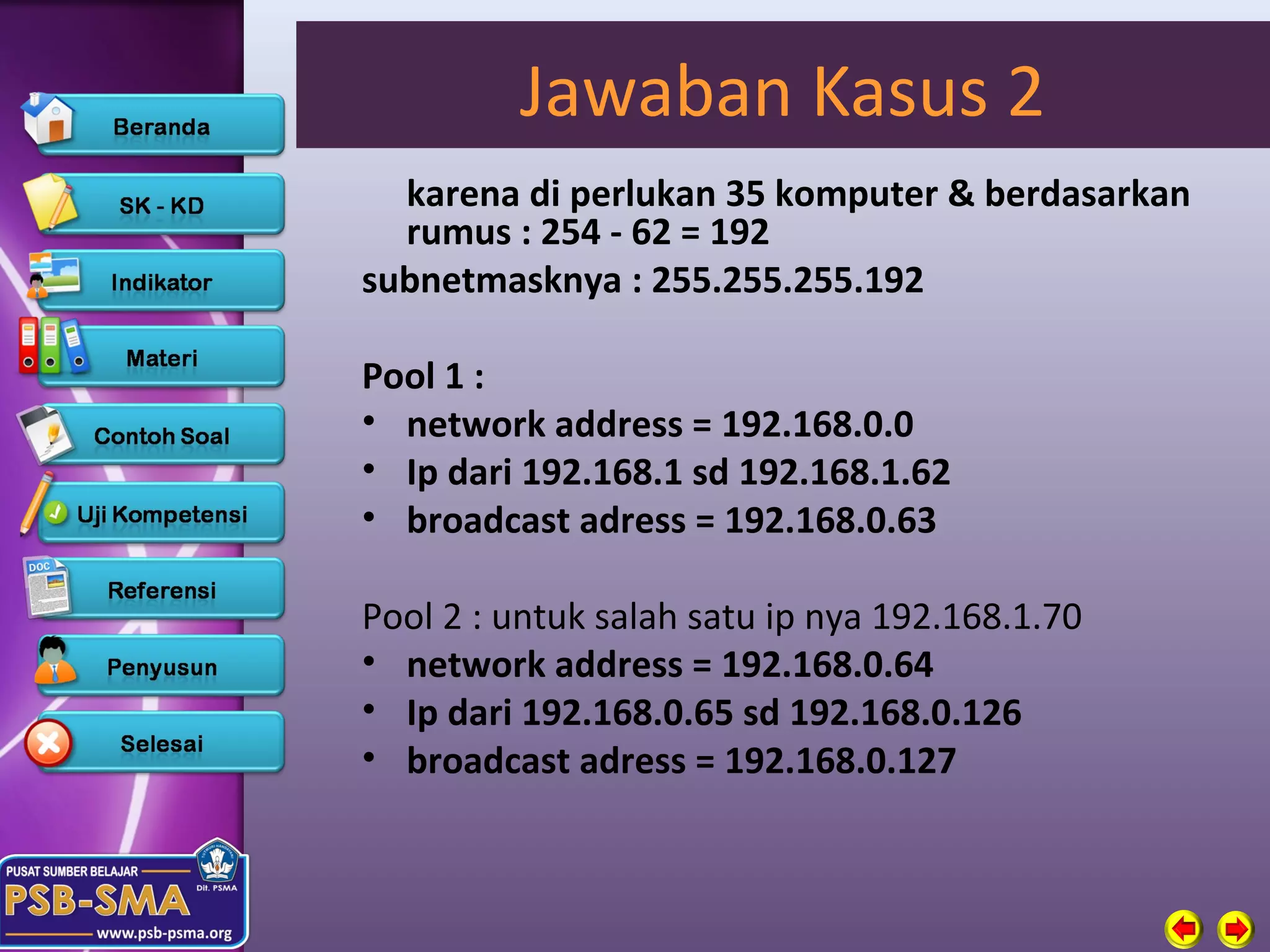

26. Jawaban Kasus 2
karena di perlukan 35 komputer & berdasarkan
rumus : 254 - 62 = 192
subnetmasknya : 255.255.255.192
Pool 1 :
• network address = 192.168.0.0
• Ip dari 192.168.1 sd 192.168.1.62
• broadcast adress = 192.168.0.63
Pool 2 : untuk salah satu ip nya 192.168.1.70
• network address = 192.168.0.64
• Ip dari 192.168.0.65 sd 192.168.0.126
• broadcast adress = 192.168.0.127

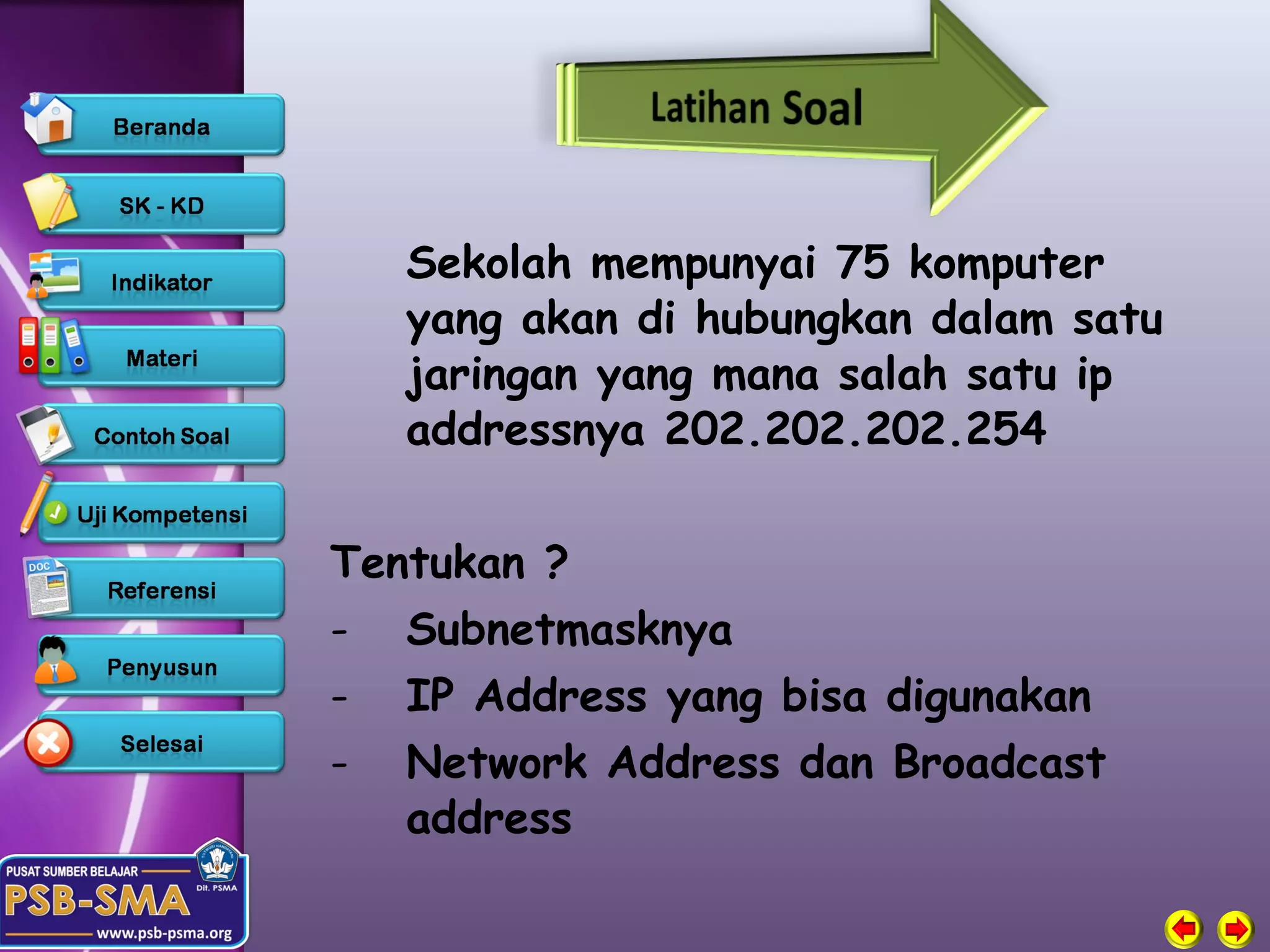

27. Sekolah mempunyai 75 komputer
yang akan di hubungkan dalam satu
jaringan yang mana salah satu ip
addressnya 202.202.202.254
Tentukan ?
- Subnetmasknya
- IP Address yang bisa digunakan
- Network Address dan Broadcast
address

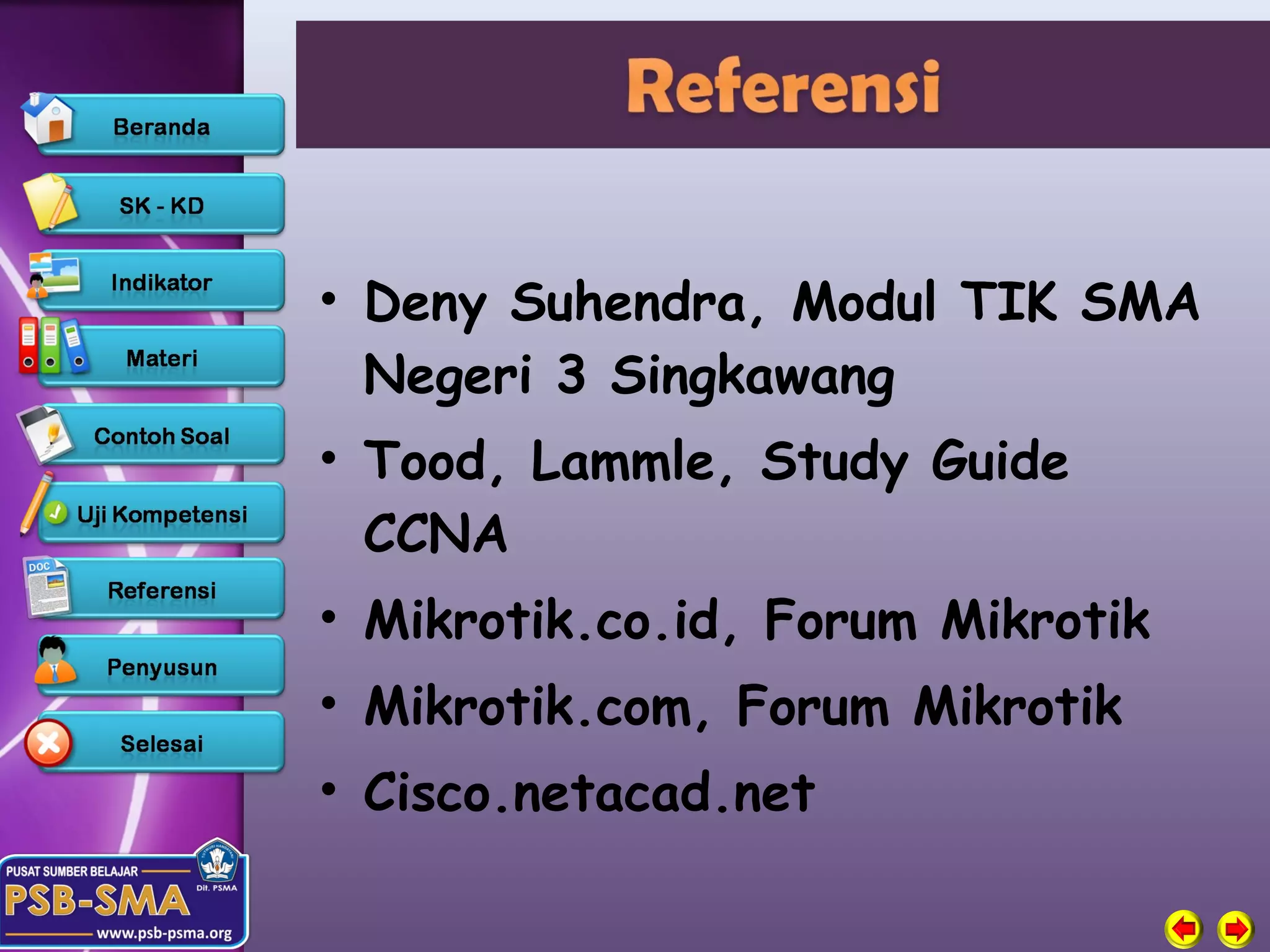

28. • Deny Suhendra, Modul TIK SMA
Negeri 3 Singkawang
• Tood, Lammle, Study Guide
CCNA
• Mikrotik.co.id, Forum Mikrotik
• Mikrotik.com, Forum Mikrotik
• Cisco.netacad.net
