Документ описывает применение спиральной арматуры для улучшения надежности проводов и увеличения их срока службы, а также факторы, которые влияют на сокращение этого срока. Основное внимание уделяется методам проектирования, эксплуатации и ремонта, включая использование защитных методов и диагностики. Включены примеры повреждений проводов и рекомендации по их восстановлению с помощью специальной арматуры.

1. Применение спиральной арматуры при проектировании и аварийно-восстановительных работах с целью повышения надежности и увеличения срока службы проводов ВЛ

2. Факторы, влияющие на снижение срока службы провода

3. Факторы, влияющие на снижение срока службы провода 1. Несовершенство проектных решений. 2. Дефекты монтажа и ремонта провода. 3. Дефекты изготовления, монтажа и ремонта арматуры. 4. Атмосферные явления, превышающие расчетные (ветер, гололед, гроза, и т.п.). 5. Знакопеременные нагрузки, превышающие допустимый уровень (вибрация и пляска). 6. Прочие посторонние воздействия (коррозия, абразивный износ и др.).

4. Роликовый подвес типа 2П6Р на ВЛ 330 кВ (2 х АС-300 / 204)

5. Защитные муфты типа МЗ

8. Состояние провода под муфтами

11. Повреждения провода АС-300 / 204 от распорок на ВЛ 330 кВ (Конаковский переход)

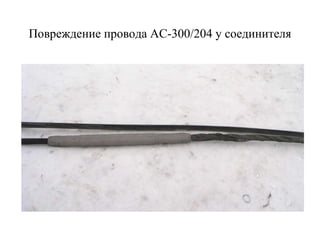

12. Повреждение провода АС-300 / 204 у соединителя

13. Повреждение провода у соединителя

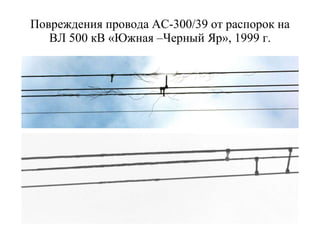

14. Повреждения провода АС-300 / 39 от распорок на ВЛ 500 кВ «Южная –Черный Яр», 1999 г.

15. Повреждения провода АС-300/39 на ВЛ 500 кВ «Балаково-Трубная»

16. Повреждения провода АС-300/39 на ВЛ 500 кВ «Балаково-Трубная»

17. Ремонт поврежденного молнией ОКГТ ( Siemens) на ВЛ 110 кВ « Калуга-Балабаново » , 2001г.

18. Усталостное разрушение провода ПА 640

19. Повреждение провода ПА 640

20. Методы повышения срока службы проводов

21. 1. Применение безопасных методов монтажа провода (монтаж «под тяжением»). 2. При проектировании: 2.1. Использование надежных исходных данных, позволяющих провести адекват-ный выбор расчетных нагрузок и средств защиты. 2.2. Снижение среднеэксплуатационных тяжений проводов. 2.3. Применение защитных спиральных протекторов:  в поддерживающих зажимах;  под гасителями вибрации;  в многороликовых подвесах;  у соединителей (при Т э  25% Р разр. );  на полых проводах у аппаратных зажимов. 2.4. Применение рациональных схем виброзащиты. 2.5. Применение эффективных и надежных гасителей пляски.

22. 3. При эксплуатации: 3.1. Применение эффективных методов диагностики и профилактики гололедообразования. 3.2. Эффективная диагностика состояния провода и своевременное его восстановление. 3.3. Применением спиральной ремонтной арматуры, позволяющей оперативно восстанавливать электромеханические характеристики поврежденных проводов, практически, с любой степенью повреждения. 4. Прочие мероприятия, планируемые и реализуемые совместно с потребителями.

23. Поддерживающий зажим типа ПС- D пр П-…

24. ПС-13,3П-11 для АЖС-70 / 39

25. ПС O - D пр П- 35 для ОКГТ

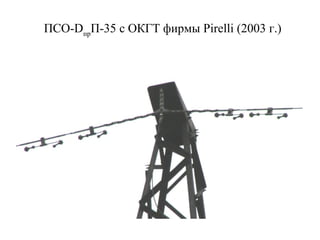

26. ПС O - D пр П- 35 с ОКГТ фирмы Pirelli (2003 г.)

27. ПС O - D пр П- 35 с ОКГТ фирмы Pirelli (2003 г.)

28. Протектор типа ПЗС-…-01 для ПГН-5-3 1 – провод; 2 – протектор; 3 - поддерживающий зажим ПГН 5-3

29. ВЛ 220 кВ «ТЭЦ 27-Уча», (19 42 г.)

30. ВЛ 220 кВ «ТЭЦ 27-Уча», (19 42 г.)

31. Протектор типа ПЗС- D пр -11, смонтированный на проводе под гаситель вибрации 1 – провод; 2 – протектор; 3 – гаситель вибрации

33. Конаковский переход (2хАС-300 / 204)

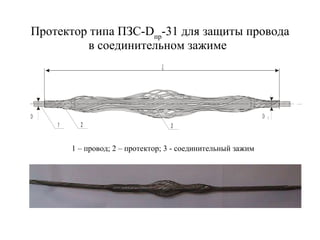

35. Протектор типа ПЗС- D пр -31 для защиты провода в соединительно м зажим е 1 – провод; 2 – протектор; 3 - соединительный зажим

36. ПЗС-59,0-41 на проводе марки ПА-640, 2001 г.

37. ПЗС-59,0-43 на проводе марки ПА-640, 2003 г.

38. ПС-1 5 , 4 П- 3 1 для АС-70 / 72

39. марки СС- D пр - 2 1 (ПГН) и СС- D пр - 3 1 (ПГН) для ремонта проводов в поддерживающих зажимах типа ПГН-5-3 1 – токопроводящий повив ; 2 – протектор -фиксатор ; 3 - провод

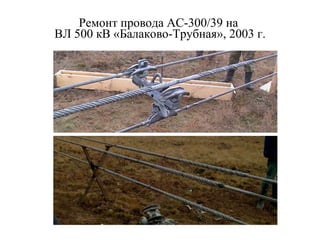

40. Ремонт провода АС-300/39 на ВЛ 500 кВ «Балаково-Трубная», 2003 г.

41. Ремонт провода АС-300/39 на ВЛ 500 кВ «Балаково-Трубная», 2003 г.

42. Г аситель вибрации типа ГВ-ХХХХ-02

43. Схема виброзащиты грозотроса от вибрации (переход через р. Обь, г. Сургут, 1998 г.)

44. Гаситель пляски типа TDD -8 для ВЛ 1150 кВ, 2001 г.

45. Распорка-гаситель для ВЛ 765 кВ, (Южная Корея), 1996 г.

46. Сталеалюминиевый провод марки СА-59 / 95 со стальным наружным повивом, стойкий к воздействию внешних механических нагрузок

47. Специальный провод марки СА-59/95 1 - проволока стальная оцинкованная (22х1,85), 2- предеформированная алюминиевая проволока (7х4,1), 3- нейтральная смазка

48. Применение СА-59/95 на горной ВЛ 110 кВ

49. Подвеска грозозащитного троса АЖС 70/3 9 в лодочке ПГН 3-5 с гасителями вибрации ГВН 3-13 на ВЛ 500 кВ « Липецк –Тамбов »

50. Вариант подвески АЖС 70/39 в поддерживающем зажиме ПС-13,3П-11 с гасителями вибрации ГВ-4533-02

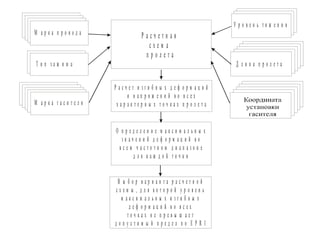

52. Изгибные напряжения в АЖС-70 / 39 на выходе из лодочки в пролете 400 м при тяжении 13кН

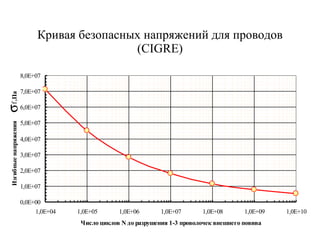

53. Кривая безопасных напряжений для проводов ( CIGRE)

54. Число циклов до разрушения АЖС 70/39 выходе из лодочки в пролете 400 м при тяжении 13кН

55. Изгибные напряжения в характерных точках пролета для гасителя ГВ-453 3 -02 и лодочки ПС-13.3П-01 в сравнении с напряжениями перед гасителем ГПГ-1.6-1 1 -450 и лодочки ПГН-3-5

56. Число циклов до разрушения в наиболее опасных точках пролета
