1. «Затверджую»
Заст. Директора з НВЧ
__________ Н.А.Бідна
«__»_________2014р
ПОУРОЧНО-ТЕМАТИЧНИЙ ПЛАН
виробничого навчання для професії
«Електрогазозварник, електрозварник на автоматичних
та напівавтоматичних машинах»
(термін навчання 3роки)
№
тем
№
уроків
НАЗВА РОЗДІЛУ, ТЕМИ, ЦИКЛУ, УРОКУ
Кіль-
кість
годин
Дата занять
Електрогазозварник 2розряду
І курс, 1семестр
1.Виробниче навчання в майстерні
1-2
11
Вступ. Безпека праці та протипожежні заходи в навчальній майстерні 6
3 2 Екскурсія на базове підприємство 6
4 Підготовка металу до зварювання 30
3 Виправлення і гнуття пластин. 6
4 Розмітка та рубання пластин 6
5 Різання пластин і труб ножівкою 6
6 Очищення , опилювання поверхонь пластин і труб, обробка країв під зварювання 6
7 Складання деталей під зварювання та з’єднання 6
5 Ознайомлення з устаткуванням для ручного дугового зварювання 18
8 Ознайомлення зі зварювальним устаткуванням і апаратурою. Вмикання і
вимикання джерел струму. Регулювання сили зварювального струму
6
9 Приєднання зварювальних проводів. Затиск електроду, тримання
електродотримача
6
10 Тренування в запалюванні зварювальної дуги, підтримання горіння. 6
Всього за 1 семестр 60
2 семестр 1 курсу

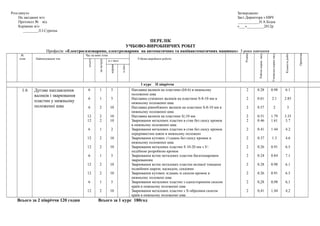

6 Дугове наплавлення валиків і зварювання пластин у нижньому положенні
шва
138
11 Наплавка валиків на пластини (δ4-6) в нижньому положенні шва 6
12 Наплавка суміжних валиків на пластини S-8-10 мм в нижньому положенні шва 12
13 Наплавка рівнобіжних валиків на пластини S-8-10 мм в нижньому положенні шва 12
14 Наплавка валиків на пластини S≥10 мм 12
15 Зварювання металевих пластин в стик без скосу кромок суцільним швом в
нижньому положенні
12
16 Зварювання металевих пластин в стик без скосу кромок переривистим швом в
нижньому положенні
6
17 Зварювання кутових з’єднань без скосу кромок в нижньому положенні шва 12
18 Зварювання встик металевих пластин S 10-20 мм з V-подібною розробкою кромок 12
19 Зварювання встик металевих пластин багатошаровим зварюванням 6
20 Зварювання встик металевих пластин великої товщини подвійним шаром,
каскадом, секціями
12
21 Зварювання кутових з’єднань зі скосом кромок в нижньому положенні шва 12
22 Зварювання металевих пластин з одностороннім скосом країв в нижньому
положенні шва
12
23 Зварювання металевих пластин з Х-подібним скосом країв двостороннім швом в
нижньому положенні
12
Всього за 2 семестр 138
Всього за 1курс 198
3 семестр 2 курсу

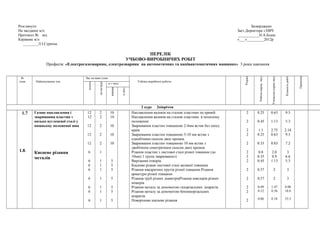

7 Газове наплавлення і зварювання пластин з низько вуглецевої сталі у
нижньому положенні шва .
120
24 Ознайомлення з будовою та правилами експлуатації газозварювальної апаратури 12

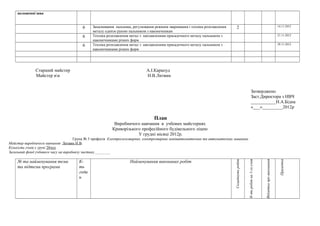

25 Запалювання пальника, регулювання режимів зварювання і техніка розплавлення
металу однією рукою пальником з наконечниками різних розмірів
12
26 Техніка розплавлення металу з наплавленням припадочного металу пальником з
наконечниками різних розмірів 12
27 Наплавка валиків на сталеві пластини 5-8мм по прямій правим способом 12
28 Наплавка валиків на сталеві пластини 5-8мм по прямій лівим способом 12
Всього за 3 семестр 60
2. 2 курс, 4семестр

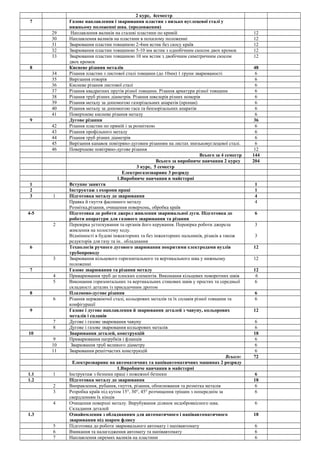

7 Газове наплавлення і зварювання пластин з низько вуглецевої сталі у
нижньому положенні шва. (продовження)
29 Наплавлення валиків на сталеві пластини по кривій 12
30 Наплавлення валиків на пластини в похилому положенні 12
31 Зварювання пластин товщиною 2-4мм встик без скосу країв 12
32 Зварювання пластин товщиною 5-10 мм встик з однобічним скосом двох кромок 12
33 Зварювання пластин товщиною 10 мм встик з двобічним симетричним скосом
двох кромок
12
8 Кисневе різання металів 48
34 Різання пластин з листової сталі товщини (до 10мм) 1 групи зварюваності 6
35 Вирізання отворів 6
36 Кисневе різання листової сталі 6
37 Різання квадратних прутів різної товщини. Різання арматури різної товщини 6
38 Різання труб різних діаметрів. Різання швелерів різних номерів 6
39 Різання металу за допомогою газорізальних апаратів (пропан) 6
40 Різання металу за допомогою гаса та бензорізальних апаратів 6
41 Поверхневе кисневе різання металу 6

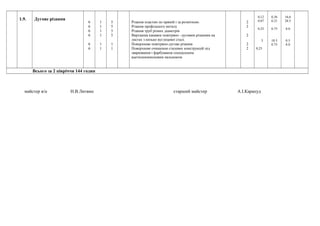

9 Дугове різання 36
42 Різання пластин по прямій і за розміткою 6
43 Різання профільного металу 6
44 Різання труб різних діаметрів 6
45 Вирізання канавок повітряно-дуговим різанням на листах знизьковуглецевої сталі. 6
46 Поверхневе повітряно-дугове різання 12
Всього за 4 семестр 144
Всього за виробниче навчання 2 курсу 204
3 курс, 5 семестр
Електрогазозварник 3 розряду
1.Виробниче навчання в майстерні
1 Вступне заняття 1
2 Інструктаж з охорони праці 1
3 1 Підготовка металу до зварювання 4
Правка й гнуття фасонного металу
Розмітка,різання, очищення поверхонь, обробка країв
4
4-5 Підготовка до роботи джерел живлення зварювальної дуги. Підготовка до
роботи апаратури для газового зварювання та різання
6
2 Перевірка устаткування та органів його керування. Перевірка роботи джерела
живлення на холостому ходу.
Відмінності в будові інжекторних та без інжекторних пальників, різаків а також
редукторів для газу та ін.. обладнання
3
3
6 Технологія ручного дугового зварювання покритими електродами вузлів
трубопроводу
12
3 Зварювання кільцевого горизонтального та вертикального шва у нижньому
положенні
12
7 Газове зварювання та різання металу 12
4 Приварювання труб до плоских елементів. Виконання кільцевих поворотних швів 6
5 Виконання горизонтальних та вертикальних стикових швів у простих та середньої
складності деталях із присадочним дротом
6
8 Плазмово-дугове різання 6
6 Різання нержавіючої сталі, кольорових металів та їх сплавів різної товщини та
конфігурації
6
9 Газове і дугове наплавлення й зварювання деталей з чавуну, кольорових
металів і сплавів
12
7 Дугове і газове зварювання чавуну 6
8 Дугове і газове зварювання кольорових металів 6
10 Зварювання деталей, конструкцій 18
9 Приварювання патрубків і фланців 6
10 Зварювання труб великого діаметру 6
11 Зварювання решітчастих конструкцій 6
Всього: 72

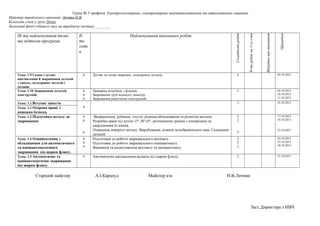

Електрозварник на автоматичних та напівавтоматичних машинах 2 розряду
1.Виробниче навчання в майстерні
1.1 1 Інструктаж з безпеки праці і пожежної безпеки 6
1.2 Підготовка металу до зварювання 18
2 Виправлення, рубання, гнуття, різання, обпилювання та розмітка металів 6
3 Розробка країв під кутом 15°, 30°, 45° розчищення тріщин з попереднім за
свердленням їх кінців
6
4 Очищення поверхні металу. Вирубування ділянок недоброякісного шва.
Складання деталей
6
1.3 Ознайомлення з обладнанням для автоматичного і напівавтоматичного
зварювання під шаром флюсу
18
5 Підготовка до роботи зварювального автомату і напівавтомату 6
6 Вмикання та налагодження автомату та напівавтомату 6
7 Наплавлення окремих валиків на пластини 6
3. 1.4 Автоматичне та механізоване зварювання під шаром флюсу 48
8 Наплавка валиків на пластини з встановленням вибраних режимів зварювання 6
9 Зварювання пластин із скосом і без скосу кромок 6
10 Зварювання прямолінійних стикових швів в один шар 12
11 Зварювання кутових швів 6
12 Зварювання прямолінійних швів з самостійним вибором та установкою режимів
зварювання
12
13 Зварювання кутових, стикових, таврових і напускних з’єднань в нижньому та
похилому положеннях
6
1.5 Ознайомлення з обладнанням для автоматичного та механізованого
зварювання в середовищі захисних газів із порошковим та самозахисним
дротом
18
14 Налагодження автоматів для зварювання в захисних газах 6
15 Налагодження напівавтоматів для зварювання в захисних газах 6
16 Наплавлення окремих валиків на пластини налагодженими автоматами та
напівавтоматами
6
1.6 Автоматичне та механізоване зварювання в захисних газах порошковим та
самозахисним дротом
54
17 Підготовка автоматів та напівавтоматів до роботи 6
18 Зварювання прямолінійних швів налагодженими зварювальними автоматами 6
19 Зварювання прямолінійних швів налагодженими зварювальними напівавтоматами 6
20 Наплавлення валиків на пластини по прямій та на тіла обертання напівавтоматами 6
21 Наплавлення валиків на пластини по прямій та на тіла обертання автоматами 6
22 Багатошарове наплавлення 6
23 Зварювання прямолінійних стикових та кутових швів 6
24 Зварювання прямолінійних щвів з самостійним вибором і установкою режимів
зварювання. Перевірка якості зварювання за зовнішнім виглядом
12
1.7 Автоматичне і механізоване зварювання простих вузлів, деталей та
конструкцій з вуглецевих і конструкційних сталей
36
25 Складання та зварювання відкритих резервуарів для води з простими стінками 6
26 Складання та зварювання закритих резервуарів для води з простими стінками 6
27 Складання та зварювання прямокутної коробки з вуглецевої сталі 6
28 Складання та зварювання каркасів та рам конструкцій 6
29 Складання та зварювання балочних конструкцій 12
Всього за семестр 270
3 курс, 6 семестр
1.1 Інструктаж з безпеки праці і пожежної безпеки 1
1.2 Автоматичне та механізоване наплавлення на пластини в нижньому
положенні
11
1-2 Наплавлення окремих, суміжних і паралельних валиків на пластини під флюсом і
в захисних газах в різних напрямках
11
1.3 Зварювання конструкцій на автоматичних та напівавтоматичних машинах
під флюсом і в захисних газах
24
3-4 Зварювання стикових з’єднань в нижньому і похилому положенні шва на
флюсових подушках, технологічних підкладках і у висячому положенні
12
5-6 Зварювання кутових, таврових і напусткових з’єднань, у човник і похилим
електродом
12
1.4 Зварювання середньої складності вузлів та конструкцій 48
7-8 Складання та напівавтоматичне зварювання в захисних газах стропильної ферми 12
9-10 Складання і механізоване зварювання бункеру 12
11-12 Складання і механізоване зварювання циліндричних та сферичних резервуарів 12
13-14 Механізоване зварювання елементів трубопроводу 12
1.5 Автоматичне і механізоване зварювання кольорових металів та сплавів 42
15-16 Наплавлення валиків на пластини з міді, алюмінію та їх сплавів 12
17-18 Автоматичне і механізоване зварювання кольорових металів в захисних газах 12
19-20 Автоматичне і механізоване зварювання кольорових металів під флюсом 12
21 Автоматичне і механізоване зварювання з застосуванням плазмотрона пластин з
кольорових металів
6
Всього: 126
Всього за 6 семестр: 126
Професійно-практична підготовка - всього: 798
Майстер в/н Н.В.Литвин

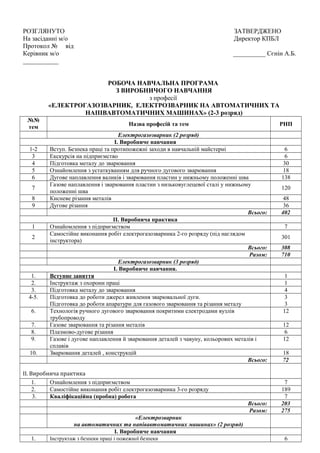

4. РОЗГЛЯНУТО ЗАТВЕРДЖЕНО
На засіданні м/о Директор КПБЛ
Протокол № від
Керівник м/о __________ Сєнін А.Б.
___________
РОБОЧА НАВЧАЛЬНА ПРОГРАМА
З ВИРОБНИЧОГО НАВЧАННЯ
з професії
«ЕЛЕКТРОГАЗОЗВАРНИК, ЕЛЕКТРОЗВАРНИК НА АВТОМАТИЧНИХ ТА
НАПІВАВТОМАТИЧНИХ МАШИНАХ» (2-3 розряд)
№№
тем Назва професій та тем РНП
Електрогазозварник (2 розряд)
І. Виробниче навчання
1-2 Вступ. Безпека праці та протипожежні заходи в навчальній майстерні 6
3 Екскурсія на підприємство 6
4 Підготовка металу до зварювання 30
5 Ознайомлення з устаткуванням для ручного дугового зварювання 18
6 Дугове наплавлення валиків і зварювання пластин у нижньому положенні шва 138
7
Газове наплавлення і зварювання пластин з низьковуглецевої сталі у нижньому
положенні шва
120
8 Кисневе різання металів 48
9 Дугове різання 36
Всього: 402
ІІ. Виробнича практика
1 Ознайомлення з підприємством 7
2
Самостійне виконання робіт електрогазозварника 2-го розряду (під наглядом
інструктора)
301
Всього: 308
Разом: 710
Електрогазозварник (3 розряд)
I. Виробниче навчання.
1. Вступне заняття 1
2. Інструктаж з охорони праці 1
3. Підготовка металу до зварювання 4
4-5. Підготовка до роботи джерел живлення зварювальної дуги.
Підготовка до роботи апаратури для газового зварювання та різання металу
3
3
6. Технологія ручного дугового зварювання покритими електродами вузлів
трубопроводу
12
7. Газове зварювання та різання металів 12
8. Плазмово-дугове різання 6
9. Газове і дугове наплавлення й зварювання деталей з чавуну, кольорових металів і
сплавів
12
10. Зварювання деталей , конструкцій 18
Всього: 72
ІІ. Виробнича практика
1. Ознайомлення з підприємством 7
2. Самостійне виконання робіт електрогазозварника 3-го розряду 189
3. Кваліфікаційна (пробна) робота 7
Всього: 203
Разом: 275

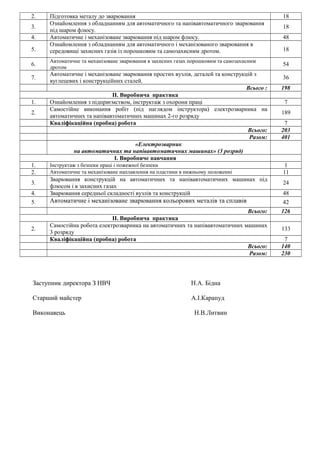

«Електрозварник
на автоматичних та напівавтоматичних машинах» (2 розряд)
I. Виробниче навчання
1. Інструктаж з безпеки праці і пожежної безпеки 6
5. 2. Підготовка металу до зварювання 18
3.
Ознайомлення з обладнанням для автоматичного та напівавтоматичного зварювання
під шаром флюсу.
18
4. Автоматичне і механізоване зварювання під шаром флюсу. 48
5.
Ознайомлення з обладнанням для автоматичного і механізованого зварювання в
середовищі захисних газів із порошковим та самозахисним дротом. 18
6.
Автоматичне та механізоване зварювання в захисних газах порошковим та самозахисним
дротом
54
7.
Автоматичне і механізоване зварювання простих вузлів, деталей та конструкцій з
вуглецевих і конструкційних сталей.
36
Всього : 198
II. Виробнича практика
1. Ознайомлення з підприємством, інструктаж з охорони праці 7
2.
Самостійне виконання робіт (під наглядом інструктора) електрозварника на
автоматичних та напівавтоматичних машинах 2-го розряду
189
Кваліфікаційна (пробна) робота 7
Всього: 203
Разом: 401
«Електрозварник
на автоматичних та напівавтоматичних машинах» (3 розряд)
I. Виробниче навчання
1. Інструктаж з безпеки праці і пожежної безпеки 1
2. Автоматичне та механізоване наплавлення на пластини в нижньому положенні 11
3.
Зварювання конструкцій на автоматичних та напівавтоматичних машинах під
флюсом і в захисних газах
24
4. Зварювання середньої складності вузлів та конструкцій 48
5. Автоматичне і механізоване зварювання кольорових металів та сплавів 42
Всього: 126
II. Виробнича практика
2.
Самостійна робота електрозварника на автоматичних та напівавтоматичних машинах
3 розряду
133
Кваліфікаційна (пробна) робота 7
Всього: 140
Разом: 230
Заступник директора З НВЧ Н.А. Бідна
Старший майстер А.І.Карапуд
Виконавець Н.В.Литвин
6. Розглянуто Затверджено
На засіданні м/о Заст.Директора з НВЧ
Протокол № від ___________Н.А.Бідна
Керівник м/о «___»_________2012р
________Л.І.Сурніна
ПЕРЕЛІК
УЧБОВО-ВИРОБНИЧИХ РОБІТ
Професія: «Електрогазозварник, електрозварник на автоматичних та напівавтоматичних машинах» 3 роки навчання
№
теми Найменування тем
Час на вивч.теми
Учбово-виробничі роботи
Розряд
Робочанормачасу
Учнівськанормачасу
Кількістьробіт
Примітка
усього
наінструк
в т.числ
вправи
в.діял.
1 курс ІІ півріччя
1.6 Дугове наплавлення
валиків і зварювання
пластин у нижньому
положенні шва
6
6
6
12
12
6
12
12
6
12
12
6
12
1
1
2
2
2
1
2
2
1
2
2
1
2
5
5
10
10
10
2
10
10
5
10
10
5
10
Наплавка валиків на пластини (δ4-6) в нижньому
положенні шва
Наплавка суміжних валиків на пластини S-8-10 мм в
нижньому положенні шва
Наплавка рівнобіжних валиків на пластини S-8-10 мм в
нижньому положенні шва
Наплавка валиків на пластини S≥10 мм
Зварювання металевих пластин в стик без скосу кромок
в нижньому положенні шва
Зварювання металевих пластин в стик без скосу кромок
переривистим швом в нижньому положені
Зварювання кутових з’єднань без скосу кромок в
нижньому положенні шва
Зварювання металевих пластин S 10-20 мм з V-
подібною розробкою кромок
Зварювання встик металевих пластин багатошаровим
зварюванням
Зварювання встик металевих пластин великої товщини
подвійним шаром, каскадом, секціями
Зварювання кутових зєднань зі скосом кромок в
нижньому положені шва
Зварювання металевих пластин з одностороннім скосом
країв в нижньому положенні шва
Зварювання металевих пластин з Х-образним скосом
країв в нижньому положенні шва
2
2
2
2
2
2
2
2
2
2
2
2
2
0.28
0.61
0.57
0.51
0.46
0.41
0.37
0.26
0.24
0.28
0.26
0,28
0,41
0.98
2.1
2
1.79
1.61
1.44
1.3
0.91
0.84
0.98
0.91
0,98
1,44
6.1
2.85
3
3.35
3.7
4.2
4.6
6.5
7.1
6.1
6.5
6,1
4,2
Всього за 2 півріччя 120 годин Всього за 1 курс 180год
8. Розглянуто Затверджено
На засіданні м/о Заст.Директора з НВЧ
Протокол № від ___________Н.А.Бідна
Керівник м/о «___»_________2012р
________Л.І.Сурніна

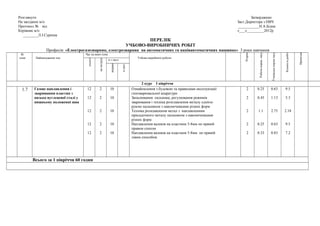

ПЕРЕЛІК
УЧБОВО-ВИРОБНИЧИХ РОБІТ
Професія: «Електрогазозварник, електрозварник на автоматичних та напівавтоматичних машинах» 3 роки навчання
№
теми Найменування тем
Час на вивч.теми
Учбово-виробничі роботи
Розряд
Робочанормачасу
Учнівськанормачасу
Кількістьробіт
Примітка
усього
наінструк
в т.числ
вправи
в.діял.
2 курс І півріччя
1.7 Газове наплавлення і
зварювання пластин з
низько вуглецевої сталі у
нижньому положенні шва
12
12
12
12
12
2
2
2
2
2
10
10
10
10
10
Ознайомлення з будовою та правилами експлуатації
газозварювальної апаратури
Запалювання пальника, регулювання режимів
зварювання і техніка розплавлення металу однією
рукою пальником з наконечниками різних форм
Техніка розплавлення метал з наплавленням
присадочного металу пальником з наконечниками
різних форм
Наплавлення валиків на пластини 5-8мм по прямій
правим спосом
Наплавлення валиків на пластини 5-8мм по прямій
лівим способом
2
2
2
2
2
0.25
0.45
1.1
0.25
0.33
0.63
1.13
2.75
0.63
0.83
9.5
5.3
2.18
9.5
7.2
Всього за 1 півріччя 60 годин
9. Розглянуто Затверджено
На засіданні м/о Заст.Директора з НВЧ
Протокол № від ___________Н.А.Бідна
Керівник м/о «___»_________2012р
________Л.І.Сурніна
ПЕРЕЛІК
УЧБОВО-ВИРОБНИЧИХ РОБІТ
Професія: «Електрогазозварник, електрозварник на автоматичних та напівавтоматичних машинах» 3 роки навчання
№
теми Найменування тем
Час на вивч.теми
Учбово-виробничі роботи
Розряд
Робочанормачасу
Учнівськанормачасу
Кількістьробіт
Примітка
усього
наінструк
в т.числ
вправи
в.діял.
2 курс 2півріччя
1.7
1.8.
Газове наплавлення і
зварювання пластин з
низько вуглецевої сталі у
нижньому положенні шва
Кисневе різання
металів
12
12
12
12
12
6
6
6
6
6
6
6
6
2
2
2
2
2
1
1
1
1
1
1
1
1
10
10
10
10
10
5
5
5
5
5
5
5
Наплавлення валиків на сталеві пластини по кривій
Наплавлення валиків на сталеві пластини в похилому
положенні
Зварювання пластин товщиною 2-4мм встик без скосу
країв
Зварювання пластин товщиною 5-10 мм встик з
однобічним скосом двох кромок
Зварювання пластин товщиною 10 мм встик з
двобічним симетричним скосом двох кромок
Різання пластин з листової сталі різної товщини (до
10мм) 1 групи зварюваності
Вирізання отворів.
Кисневе різаня листової сталі великої товщини
Різання квадратних прутів різної товщини.Різання
арматури різної товщини
Різання труб різних діаметрівРізання швелерів різних
номерів
Різання металу за допомогою газорізальних апаратів.
Різання металу за допомогою бензинорізальних
апаратів.
Поверхневе кисневе різання
2
2
2
2
2
2
2
2
2
2
2
2
2
0.25
0.45
1.1
0.25
0.33
0.8
0.35
0.45
0.57
0,57
0.49
0.12
0.06
0.63
1.13
2.75
0.63
0.83
2.0
0.9
1.13
2
2
1.47
0.36
0.18
9.5
5.3
2.18
9.5
7.2
3
6.6
5.3
3
3
4.08
16.6
33.3
10. 1.9. Дугове різання
6
6
6
6
6
6
1
1
1
1
1
1
5
5
5
5
1
1
Різання пластин по прямій і за розміткою.
Різання профільного металу
Різання труб різних діаметрів
Вирізання канавок повітряно –дуговим різанням на
листах з низько вуглецевої сталі.
Поверхневе повітряно-дугове різання
Поверхневе очищення сталевих конструкцій під
зварювання і фарбування спеціальним
ацетиленокисневим пальником
2
2
2
2
2
0,12
0.07
0.25
3
0,25
0,36
0.21
0.75
10.5
0.75
16,6
28.5
8.0
0.5
8.0
Всього за 2 півріччя 144 годин
майстер в/н Н.В.Литвин старший майстер А.І.Карапуд
11. Розглянуто Затверджено
На засіданні м/о Заст.Директора з НВЧ
Протокол № від ___________Н.А.Бідна
Керівник м/о «___»_________2013р
________С.В.Будика
ПЕРЕЛІК
УЧБОВО-ВИРОБНИЧИХ РОБІТ
Професія: «Електрогазозварник, електрозварник на автоматичних та напівавтоматичних машинах» 3 роки навчання
№
тем
и
Найменування тем
Час на вивч.теми
Учбово-виробничі роботи
Розряд
Робочанормачасу
Учнівськанормачасу
Кількістьробіт
Відм.провиконання
Примітка
Усього
наінстр.
в т.числ
вправи
вир.дія
ІІІ курс І півріччя
1.1 Вступне заняття 1 1
1.2 Інструктаж з охорони праці 1 1
1.3 Підготовка металу до зварювання 4 1 3 Правка й гнуття фасонного металу
Розмітка , різання, очищення поверхонь, обробка країв.
3 0,1
5
0,4
5
2
1.4 Підготовка до роботи джерел живлення
зварювальної дуги
3 1 3 Перевірка устаткування та органів його керування. Перевірка
роботи джерела живлення на холостому ходу.
3 0,1
5
0,4
5
2
1.5 Підготовка до роботи апаратури для газового
зварювання та різання
3 1 3 Відмінності в будові інжекторних та без інжекторних горілок,
різаків а також редукторів для газу та ін.. обладнання.
3 0,1
5
0,4
5
2
1.6 Технологія ручного дугового зварювання
покритими електродами вузлів трубопроводу
12 2 10 Зварювання кільцевого горизонтального та вертикального шва у
нижньому положені.
3 0.1
3
0.2
5
15
1.7 Газове зварювання та різання металу 6
6
1
1
5
5
Приварювання труб до плоских елементів. Виконання кільцевих
поворотних швів.
Виконання горизонтальних тавертикальних стикових швів у
простих та середньої складності деталях із припадочним дротом.
3
3
0.1
1
0.1
4
0.2
1
2.7
13
10
1.8 Плазмово-дугове різання 6 1 5 Різання нержавіючої сталі, кольорових металів та їх сплавів різної
товщини та конфігурації.
3 0.3
3
1.3
3
7
1.9 Газове і дугове наплавлення й зварювання
деталей з чавуну, кольорових металів і сплавів
6
6
1
1
5
5
Дугове і газове зварювання чавуну.
Дугове та газове зварювих кольорових металів.
3
3
0.3
0.3
1.3
1.3
6
7
1.10 Зварювання деталей, конструкцій 6
6
6
1
1
1
5
5
5
Приварка патрубків і фланців.
Зварювання труб великого діаметру
Зварювання решітчатих конструкцій.
3
3
3
0.2
4
2,5
0.5
0
0.4
0
5
2
24
1
2
Всього 72 години
12. ПЕРЕЛІК
УЧБОВО-ВИРОБНИЧИХ РОБІТ
Професія: «Електрогазозварник, електрозварник на автоматичних та напівавтоматичних машинах» 3 роки навчання
№
те
ми
Найменування тем
Час на вивч.теми
Учбово-виробничі роботи
Розряд
Робочанормачасу
Учнівськанормачасу
Кількістьробіт
Відм.провиконання
Примітка
Усього
наінстр.
в
т.числ
вправи
вир.дія
ІІІ курс 1 півріччя (продовження)
1.1 Вступне заняття 2 2
1.2 Охорона праці і пожежна
безпека
4 4
1.3 Підготовка металу до
зварювання
6
6
6
1
1
1
5
5
5
Виправлення, рубання, гнуття, різання,обпилювання та
розмітка металів.
Розробка країв під кутом 15о
,30о
,45о
, розчищення тріщин з
попереднім за свердленням їх кінців.
Очищення поверхні металу. Вирубування ділянок
недоброякісного шва. Складання деталей.
2
2
2
0,3
0,45
0,3
1
1,5
1
4
3
4
1.4 Ознайомлення з обладнанням
для автоматичного та
напівавтоматичного зварювання
під шаром флюсу.
6
6
6
1
1
1
5
5
5
Підготовка до роботи зварювального автомату
Підготовка до роботи зварювального напівавтомату
Вмикання та налагодження автомату та напівавтомату
2
2
2
0,4
0,4
0,15
1,2
0,4
0,45
3
3
5
1.5 Автоматичне та
напівавтоматичне зварювання
під шаром флюсу.
6
6
6
6
6
12
12
1
1
1
1
1
2
2
5
5
5
5
5
10
10
Автоматичне наплавлення валиків під шаром флюсу.
Автоматичне зварювання під шаром флюсом стикових
односторонніх швів.
Технологія автоматичного зварювання двохстороніх швів
Технологія автоматичного зварювання кутових швів.
Напівавтоматичне наплавлення окремих валиків на пластини.
Напівавтоматичне зварювання під шаром флюсу:
односторонніх стикових швів, на підкладці, на флюсовій
подушці.
Напівавтоматичне зварювання під шаром флюсу: кутових,
таврових та внапуск в нижньому та похиленному положеннях.
2
2
2
2
2
2
2
0,15
0,15
0,3
0,3
0,15
0,3
0,3
0,3
0,3
1
1
0,3
1
1
15
15
4
4
8
4
4
1.6 Ознайомлення з обладнанням 6 1 5 Вмикання та налогодження автоматів для зварювання в 2 0,45 1,3 3
13. для автоматичного та
напівавтоматичного зварювання
в середовищі захисних газів із
порошковим та самозахисним
дротом.
6
6
1
1
5
5
захисних газах.
Вмикання та налагодження напівавтоматів для зварювання в
захисних газах.
Вмикання та налагодження зварювальних випрямлячів для
зварювання в захисних газах.
2
2
0,45
0,45
1,3
1,3
3
3
1.7 Автоматичне та
напівавтоматичне зварювання в
захисних газах порошковим та
самозахисним дротом.
6
6
12
12
6
6
12
1
1
2
2
1
1
2
5
5
10
10
5
5
10
Зварювання прямолінійних швів налагодженими
зварювальними автоматами.
Зварювання прямолінійних швів налагодженими
зварювальними напівавтоматами.
Наплавка валиків на пластини по прямій та по кривій
автоматоми та напівавтоматоми.
Багатошовне наплавлення автоматоми та напівавтоматоми.
Зварювання прямолінійних стикових та кутових швів
автоматами.
Зварювання прямолінійних стикових та кутових швів
напівавтоматами.
Зварювання прямолінійних швів з самостійним вибором і
установкою режимів зварювання. Перевірка якості
зварювання.
2
2
2
2
2
2
2
0,15
0,15
0,3
0,3
0,15
0,15
0,45
0,45
0,45
1,5
1,5
0,45
0,45
2
3
3
5
5
3
3
2
1.8 Автоматичне і механізоване
зварювання простих вузлів,
деталей та конструкцій з
вуглецевих і конструкційних
сталей
12
12
2
2
10
10
Складання і зварювання відкритих резервуарів для води з
простими стінками.
Складання і зварювання закритих резервуарів для води з
простими стінками.
2
2
1,5
1,5
3
3
3
3
Всього 198 години
Майстер в/н Н.В.Литвин ст.майстер А.І.Карапуд

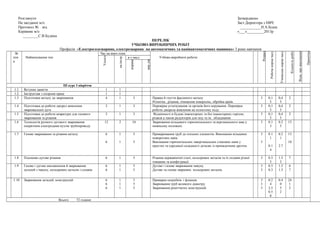

14. Розглянуто Затверджено
На засіданні м/о Заст.Директора з НВЧ
Протокол № від ___________Н.А.Бідна
Керівник м/о «___»_________2013р
________С.В.Будика

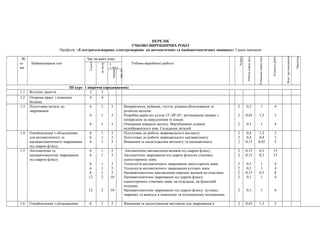

ПЕРЕЛІК
УЧБОВО-ВИРОБНИЧИХ РОБІТ
Професія: «Електрогазозварник, електрозварник на автоматичних та напівавтоматичних машинах» 3 роки навчання
№
те
ми
Найменування тем
Час на вивч.теми
Учбово-виробничі роботи
Розряд
Робочанормачасу
Учнівськанормачасу
Кількістьробіт
Відм.провиконання
Примітка
Усього
наінстр. в
т.числ
вправи
вир.дія
ІІІ курс 2 півріччя (продовження)
1.8 Автоматичне і механізоване
зварювання простих вузлів,
деталей та конструкцій з
вуглецевих і конструкційних
сталей
12
12
6
12
12
2
2
1
2
2
10
10
5
10
10
Складання і зварювання відкритих резервуарів для води з
простими стінками.
Складання і зварювання закритих резервуарів для води з
простими стінками.
Складання і зварювання прямокутної корбки з вуглецевої
сталі.
Складання і зварювання каркасів та рам конструкцій.
Складання і зварювання балочних конструкцій.
2
2
2
2
2
1,5
1,5
1
1,5
1,5
3
3
2
3
3
3
3
2
3
3
Всього 54 години
Майстер в/н Н.В.Литвин ст.майстер А.І.Карапуд

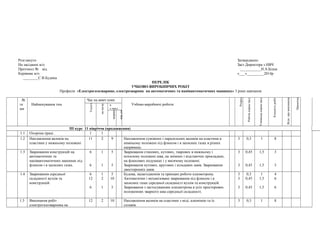

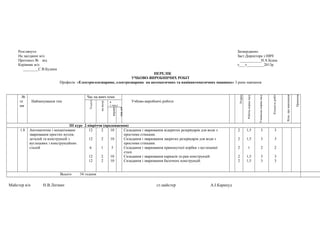

15. Розглянуто Затверджено
На засіданні м/о Заст.Директора з НВЧ
Протокол № від ___________Н.А.Бідна
Керівник м/о «___»_________2014р
________С.В.Будика
ПЕРЕЛІК
УЧБОВО-ВИРОБНИЧИХ РОБІТ
Професія: «Електрогазозварник, електрозварник на автоматичних та напівавтоматичних машинах» 3 роки навчання
№
те
ми
Найменування тем
Час на вивч.теми
Учбово-виробничі роботи
Розряд
Робочанормачасу
Учнівськанормачасу
Кількістьробіт
Відм.провиконання
Примітка
Усього
наінстр.
в
т.числ
вправи
вир.дія
ІІІ курс 11 півріччя (продовження)
1.1 Охорона праці . 1 1
1.2 Наплавлення валиків на
пластини у нижньому положені
11 2 9 Наплавлення суміжних і паралельних валиків на пластини в
нижньому положені під флюсом і в захисних газах в різних
напрямках.
3 0,3 1 8
1.3 Зварювання конструкцій на
автоматичних та
напівавтоматичних машинах під
флюсом і в захисних газах.
6
6
1
1
5
5
Зварювання стикових, кутових, таврових в нижньому і
похилому положені шва, на знімних і відстаючих прокладках,
на флюсових подушках і у висячому положені.
Зварювання кутових, кругових і кільцевих швів. Зварювання
двосторонніх швів.
3
3
0,45
0,45
1,5
1,5
3
3
1.4 Зварювання середньої
складності вузлів та
конструкцій.
6
12
6
1
2
1
5
10
5
Будова, налагодження та принцип роботи плазмотрона.
Автоматичне і механізоване зварювання під флюсом і в
захисних газах середньої складності вузлів та конструкцій.
Зварювання з застосуванням плазмотрона в усіх просторових
положеннях зварного шва середньої складності.
3
3
3
0,3
0,45
0,45
1
1,5
1,5
4
6
6

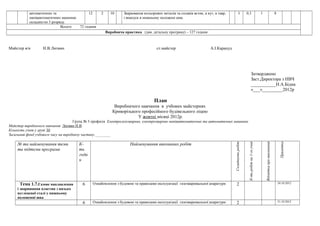

1.5 Виконання робіт
електрогазозварника на
12 2 10 Наплавлення валиків на пластини з міді, алюмінію та їх
сплавів.
3 0,3 1 8
16. автоматичних та
напівавтоматичних машинах
складністю 3 розряду.
12 2 10 Зварювання кольорових металів та сплавів встик, в кут, в тавр,
і внапуск в нижньому положені шва.
3 0,3 1 8
Всього 72 години
Виробнича практика (див. детальну програму) – 127 години
Майстер в/н Н.В.Литвин ст.майстер А.І.Карапуд
Затверджено
Заст.Директора з НВЧ
___________Н.А.Бідна
«___»_________2012р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею
У жовтні місяці 2012р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 30
Загальний фонд учбового часу на виробничу частину.________

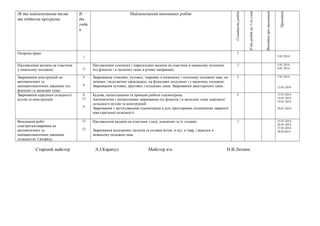

№ та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
Тема 1.7.Газове наплавлення
і зварювання пластин з низько
вуглецевої сталі у нижньому
положенні шва
6 Ознайомлення з будовою та правилами експлуатації газозварювальної апаратури 2 24.10.2012
6 Ознайомлення з будовою та правилами експлуатації газозварювальної апаратури 2 31.10.2012

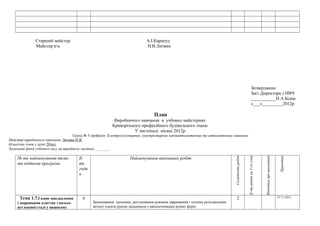

17. Старший майстер А.І.Карапуд
Майстер вн Н.В.Литвин
Затверджено
Заст.Директора з НВЧ
___________Н.А.Бідна
«___»_________2012р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею
У листопаді місяці 2012р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 28чол
Загальний фонд учбового часу на виробничу частину.________
№ та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
Тема 1.7.Газове наплавлення
і зварювання пластин з низько
вуглецевої сталі у нижньому
6
Запалювання пальника, регулювання режимів зварювання і техніка розплавлення
металу однією рукою пальником з наконечниками різних форм
2 07.11.2012
18. положенні шва
6 Запалювання пальника, регулювання режимів зварювання і техніка розплавлення
металу однією рукою пальником з наконечникам
2 14.11.2012
6 Техніка розплавлення метал з наплавленням присадочного металу пальником з
наконечниками різних форм
21.11.2012
6 Техніка розплавлення метал з наплавленням присадочного металу пальником з
наконечниками різних форм
28.11.2012
Старший майстер А.І.Карапуд
Майстер вн Н.В.Литвин

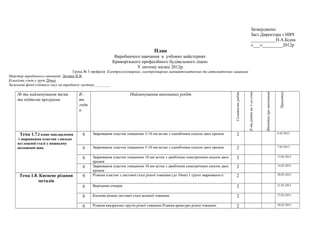

Затверджено
Заст.Директора з НВЧ
___________Н.А.Бідна
«___»_________2012р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею
У грудні місяці 2012р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 28чол
Загальний фонд учбового часу на виробничу частину.________
№ та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
19. Тема 1.7.Газове наплавлення
і зварювання пластин з низько
вуглецевої сталі у нижньому
положенні шва
6 Наплавлення валиків на пластини 5-8мм по прямій правим спосом 2 05.12.2012
6 Наплавлення валиків на пластини 5-8мм по прямій правим спосом 2 12.12.2012
6 Наплавлення валиків на пластини 5-8мм по прямій лівим способом 2 19.12.2012
6 Наплавлення валиків на пластини 5-8мм по прямій лівим способом 2 26.12.2012

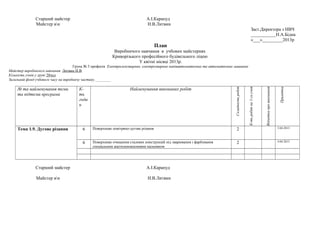

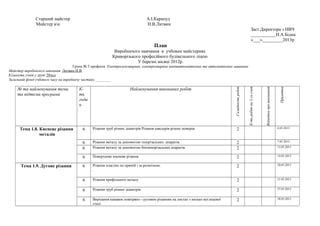

Старший майстер А.І.Карапуд
Майстер вн Н.В.Литвин

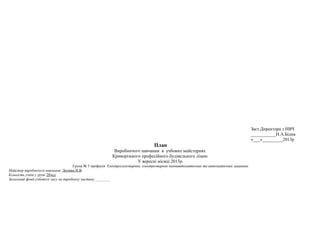

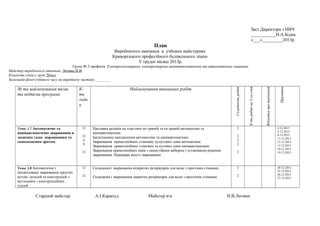

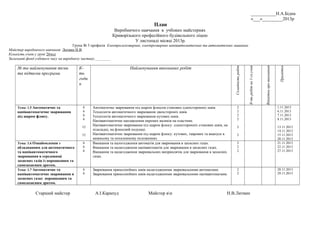

Затверджено
Заст.Директора з НВЧ
___________Н.А.Бідна
«___»_________2013р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею

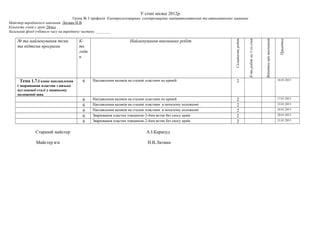

20. У січні місяці 2012р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 28чол
Загальний фонд учбового часу на виробничу частину.________
№ та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
Тема 1.7.Газове наплавлення
і зварювання пластин з низько
вуглецевої сталі у нижньому
положенні шва
6 Наплавлення валиків на сталеві пластини по кривій 2 16.01.2013
6 Наплавлення валиків на сталеві пластини по кривій 2 17.01.2013
6 Наплавлення валиків на сталеві пластини в похилому положенні 2 23.01.2013
6 Наплавлення валиків на сталеві пластини в похилому положенні 2 24.01.2013
6 Зварювання пластин товщиною 2-4мм встик без скосу країв 2 30.01.2013
6 Зварювання пластин товщиною 2-4мм встик без скосу країв 2 31.01.2013
Старший майстер А.І.Карапуд
Майстер вн Н.В.Литвин
21. Затверджено
Заст.Директора з НВЧ
___________Н.А.Бідна
«___»_________2012р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею
У лютому місяці 2012р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 28чол
Загальний фонд учбового часу на виробничу частину.________
№ та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
Тема 1.7.Газове наплавлення
і зварювання пластин з низько
вуглецевої сталі у нижньому
положенні шва
6 Зварювання пластин товщиною 5-10 мм встик з однобічним скосом двох кромок 2 6.02.2013
6 Зварювання пластин товщиною 5-10 мм встик з однобічним скосом двох кромок 2 7.02.2013
6 Зварювання пластин товщиною 10 мм встик з двобічним симетричним скосом двох
кромок
2 13.02.2013
6 Зварювання пластин товщиною 10 мм встик з двобічним симетричним скосом двох
кромок
2 14.02.2013
Тема 1.8. Кисневе різання
металів
6 Різання пластин з листової сталі різної товщини (до 10мм) 1 групи зварюваності 2 20.02.2013
6 Вирізання отворів. 2 21.02.2013
6 Кисневе різаня листової сталі великої товщини 2 27.02.2013
6 Різання квадратних прутів різної товщини.Різання арматури різної товщини 2 28.02.2013
22. Старший майстер А.І.Карапуд
Майстер вн Н.В.Литвин
Заст.Директора з НВЧ
___________Н.А.Бідна
«___»_________2013р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею
У березні місяці 2012р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 28чол
Загальний фонд учбового часу на виробничу частину.________
№ та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
Тема 1.8. Кисневе різання
металів
6 Різання труб різних діаметрів Різання швелерів різних номерів 2 6.03.2013
6 Різання металу за допомогою газорізальних апаратів. 2 7.03.2013
6 Різання металу за допомогою бензинорізальних апаратів. 2 13.03.2013
6 Поверхневе кисневе різання 2 14.03.2013
Тема 1.9. Дугове різання 6 Різання пластин по прямій і за розміткою.
.
2 20.03.2013
6 Різання профільного металу 2 21.03.2013
6 Різання труб різних діаметрів 2 27.03.2013
6 Вирізання канавок повітряно –дуговим різанням на листах з низько вуглецевої
сталі
2 28.03.2013
23. Старший майстер А.І.Карапуд
Майстер вн Н.В.Литвин
Заст.Директора з НВЧ
___________Н.А.Бідна
«___»_________2013р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею
У квітні місяці 2013р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 28чол
Загальний фонд учбового часу на виробничу частину.________
№ та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
Тема 1.9. Дугове різання 6 Поверхневе повітряно-дугове різання 2 3.04.2013
6 Поверхневе очищення сталевих конструкцій під зварювання і фарбування
спеціальним ацетиленокисневим пальником
2 4.04.2013
Старший майстер А.І.Карапуд
Майстер вн Н.В.Литвин
24. Заст.Директора з НВЧ
___________Н.А.Бідна
«___»_________2013р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею
У вересні місяці 2013р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 28чол
Загальний фонд учбового часу на виробничу частину.________
25. № та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
Тема: 1.1 Вступне заняття 1
1
4
3 05.09.2013
Тема: 1.2 Інструктаж з охорони
праці
Тема: 1.3 Підготовка металу до
зварювання
Правка й гнуття фасонного металу
Розмітка , різання, очищення поверхонь, обробка країв.
Тема: 1.4 Підготовка до роботи
джерел живлення зварювальної
дуги
3
3
Перевірка устаткування та органів його керування. Перевірка роботи джерела
живлення на холостому ходу. 3 06.09.2013
Тема: 1.5 Підготовка до роботи
апаратури для газового зварювання
та різання
Відмінності в будові інжекторних та без інжекторних горілок, різаків а також
редукторів для газу та ін.. обладнання.
Тема: 1.6 Технологія ручного
дугового зварювання покритими
електродами вузлів трубопроводу
12 Зварювання кільцевого горизонтального та вертикального шва у нижньому
положені.
3 12.09.2013
13.09.2013
Тема: 1.7 Газове зварювання та
різання металу
6
6
Приварювання труб до плоских елементів. Виконання кільцевих поворотних швів.
Виконання горизонтальних тавертикальних стикових швів у простих та середньої
складності деталях із припадочним дротом.
3 19.09.2013
20.09.2013
Тема: 1.8 Плазмово-дугове різання 6 Різання нержавіючої сталі, кольорових металів та їх сплавів різної товщини та
конфігурації.
3 26.09.2013
Тема: 1.9 Газове і дугове
наплавлення й зварювання деталей
з чавуну, кольорових металів і
сплавів
6 Дугове і газове зварювання чавуну. 3 27.09.2013
Старший майстер А.І.Карапуд Майстер вн Н.В.Литвин
Заст.Директора з НВЧ
___________Н.А.Бідна
«___»_________2013р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею
У жовтні місяці 2013р.
26. Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 26чол
Загальний фонд учбового часу на виробничу частину.________
№ та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
Тема: 1.9 Газове і дугове
наплавлення й зварювання деталей
з чавуну, кольорових металів і
сплавів
6 Дугове та газове зварювих кольорових металів. 3 03.10.2013
Тема: 1.10 Зварювання деталей,
конструкцій
6
6
6
Приварка патрубків і фланців.
Зварювання труб великого діаметру
Зварювання решітчатих конструкцій.
3 04.10.2013
10.10.2013
11.10.2013
Тема: 1.1.Вступне заняття
6
2 16.10.2013
Тема: 1.2 Охорона праці і
пожежна безпека
Тема: 1.3 Підготовка металу до
зварювання
6
6
6
Виправлення, рубання, гнуття, різання,обпилювання та розмітка металів.
Розробка країв під кутом 15о
,30о
,45о
, розчищення тріщин з попереднім за
свердленням їх кінців.
Очищення поверхні металу. Вирубування ділянок недоброякісного шва. Складання
деталей.
2
2
2
17.10.2013
18.10.2013
23.10.2013
Тема: 1.4 Ознайомлення з
обладнанням для автоматичного
та напівавтоматичного
зварювання під шаром флюсу.
6
6
6
Підготовка до роботи зварювального автомату
Підготовка до роботи зварювального напівавтомату
Вмикання та налагодження автомату та напівавтомату
2
2
2
24.10.2013
25.10.2013
30.10.2013
Тема: 1.5 Автоматичне та
напівавтоматичне зварювання
під шаром флюсу.
6 Автоматичне наплавлення валиків під шаром флюсу. 2 31.10.2013
Старший майстер А.І.Карапуд Майстер вн Н.В.Литвин
Заст.Директора з НВЧ
27. ___________Н.А.Бідна
«___»_________2013р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею
У листопаді місяці 2013р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 26чол
Загальний фонд учбового часу на виробничу частину.________
№ та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
Тема: 1.5 Автоматичне та
напівавтоматичне зварювання
під шаром флюсу.
6
6
6
6
12
12
Автоматичне зварювання під шаром флюсом стикових односторонніх швів.
Технологія автоматичного зварювання двохстороніх швів
Технологія автоматичного зварювання кутових швів.
Напівавтоматичне наплавлення окремих валиків на пластини.
Напівавтоматичне зварювання під шаром флюсу: односторонніх стикових швів, на
підкладці, на флюсовій подушці.
Напівавтоматичне зварювання під шаром флюсу: кутових, таврових та внапуск в
нижньому та похиленному положеннях.
2
2
2
2
2
2
1.11.2013
6.11.2013
7.11.2013
8.11.2013
13.11.2013
14.11.2013
15.11.2013
20.11.2013
Тема: 1.6 Ознайомлення з
обладнанням для автоматичного
та напівавтоматичного
зварювання в середовищі
захисних газів із порошковим та
самозахисним дротом.
6
6
6
Вмикання та налогодження автоматів для зварювання в захисних газах.
Вмикання та налагодження напівавтоматів для зварювання в захисних газах.
Вмикання та налагодження зварювальних випрямлячів для зварювання в захисних
газах.
2
2
2
21.11.2013
22.11.2013
27.11.2013
Тема: 1.7 Автоматичне та
напівавтоматичне зварювання в
захисних газах порошковим та
самозахисним дротом.
6
6
Зварювання прямолінійних швів налагодженими зварювальними автоматами.
Зварювання прямолінійних швів налагодженими зварювальними напівавтоматами.
2
2
28.11.2013
29.11.2013
Старший майстер А.І.Карапуд Майстер вн Н.В.Литвин
28. Заст.Директора з НВЧ
___________Н.А.Бідна
«___»_________2013р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею
У грудні місяці 2013р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 26чол
Загальний фонд учбового часу на виробничу частину.________
№ та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
Тема: 1.7 Автоматичне та
напівавтоматичне зварювання в
захисних газах порошковим та
самозахисним дротом.
12
12
6
6
12
Наплавка валиків на пластини по прямій та по кривій автоматоми та
напівавтоматоми.
Багатошовне наплавлення автоматоми та напівавтоматоми.
Зварювання прямолінійних стикових та кутових швів автоматами.
Зварювання прямолінійних стикових та кутових швів напівавтоматами.
Зварювання прямолінійних швів з самостійним вибором і установкою режимів
зварювання. Перевірка якості зварювання
2
2
2
2
2
4.12.2013
5.12.2013
6.12.2013
11.12.2013
12.12.2013
13.12.2013
18.12.2013
19.12.2013
Тема: 1.8 Автоматичне і
механізоване зварювання простих
вузлів, деталей та конструкцій з
вуглецевих і конструкційних
сталей
12
12
Складання і зварювання відкритих резервуарів для води з простими стінками.
Складання і зварювання закритих резервуарів для води з простими стінками.
2
2
20.12.2013,
25.12.2013
26.12.2013
27.12.2013
Старший майстер А.І.Карапуд Майстер вн Н.В.Литвин
29. Заст.Директора з НВЧ
___________Н.А.Бідна
«___»_________2014р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею
У счні місяці 2014р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 26чол
Загальний фонд учбового часу на виробничу частину.________
№ та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
30. Тема: 1.8 Автоматичне і
механізоване зварювання простих
вузлів, деталей та конструкцій з
вуглецевих і конструкційних
сталей
12
12
6
12
12
Складання і зварювання відкритих резервуарів для води з простими стінками.
Складання і зварювання закритих резервуарів для води з простими стінками.
Складання і зварювання прямокутної корбки з вуглецевої сталі.
Складання і зварювання каркасів та рам конструкцій.
Складання і зварювання балочних конструкцій.
2
2
2
2
2
15.01.2014
16.01.2014
17.01.2014
22.01.2014
23.01.2014
24.01.2014
29.01.2014
30.01.2014
31.01.2014
Старший майстер А.І.Карапуд Майстер вн Н.В.Литвин
Заст.Директора з НВЧ
___________Н.А.Бідна
«___»_________2013р
План
Виробничого навчання в учбових майстернях
Криворізького професійного будівельного ліцею
У лютому місяці 2014р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 26чол
Загальний фонд учбового часу на виробничу частину.________
31. № та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
Охорона праці .
1
3
5.01.2014
Наплавлення валиків на пластини
у нижньому положені 11
Наплавлення суміжних і паралельних валиків на пластини в нижньому положені
під флюсом і в захисних газах в різних напрямках.
3 5.01.2014
6.01.2014
Зварювання конструкцій на
автоматичних та
напівавтоматичних машинах під
флюсом і в захисних газах.
6
6
Зварювання стикових, кутових, таврових в нижньому і похилому положені шва, на
знімних і відстаючих прокладках, на флюсових подушках і у висячому положені.
Зварювання кутових, кругових і кільцевих швів. Зварювання двосторонніх швів.
3 7.01.2014
12.01.2014
Зварювання середньої складності
вузлів та конструкцій.
6
12
6
Будова, налагодження та принцип роботи плазмотрона.
Автоматичне і механізоване зварювання під флюсом і в захисних газах середньої
складності вузлів та конструкцій.
Зварювання з застосуванням плазмотрона в усіх просторових положеннях зварного
шва середньої складності.
3 13.01.2014
14.01.2014
19.01.2014
20.01.2014
Виконання робіт
електрогазозварника на
автоматичних та
напівавтоматичних машинах
складністю 3 розряду.
12
12
Наплавлення валиків на пластини з міді, алюмінію та їх сплавів.
Зварювання кольорових металів та сплавів встик, в кут, в тавр, і внапуск в
нижньому положені шва.
3 21.01.2014
26.01.2014
27.01.2014
28.012014
Старший майстер А.І.Карапуд Майстер вн Н.В.Литвин
33. У лютому місяці 2012р.
Група № 5 професія Електрогазозварник, електрозварник напівавтоматичних та автоматичних машинах
Майстер виробничого навчання Литвин Н.В.
Кількість учнів у групі 28чол
Загальний фонд учбового часу на виробничу частину.________
№ та найменування теми
та підтеми програми
К-
ть
годи
н
Найменування виконаних робіт
Складністьробіт
К-тьробітна1-гоучня
Відміткапровиконання
Примітка
Тема 1.7.Газове наплавлення
і зварювання пластин з низько
вуглецевої сталі у нижньому
положенні шва
6 Зварювання пластин товщиною 5-10 мм встик з однобічним скосом двох кромок 2 6.02.2013
6 Зварювання пластин товщиною 5-10 мм встик з однобічним скосом двох кромок 2 7.02.2013
6 Зварювання пластин товщиною 10 мм встик з двобічним симетричним скосом двох
кромок
2 13.02.2013
6 Зварювання пластин товщиною 10 мм встик з двобічним симетричним скосом двох
кромок
2 14.02.2013
Тема 1.8. Кисневе різання
металів
6 Різання пластин з листової сталі різної товщини (до 10мм) 1 групи зварюваності 2 20.02.2013
6 Вирізання отворів. 2 21.02.2013
6 Кисневе різаня листової сталі великої товщини 2 27.02.2013
6 Різання квадратних прутів різної товщини.Різання арматури різної товщини 2 28.02.2013
Старший майстер А.І.Карапуд
Майстер вн Н.В.Литвин
