Будова зварного з'єднання. Зони зварного з'єднання..pptx
- 1.

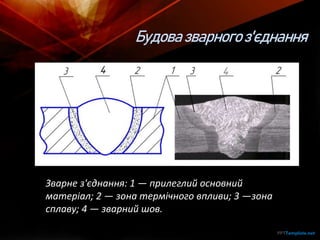

- 2. Будова зварногоз'єднання Зварне з'єднання:1 — прилеглий основний матеріал; 2 — зона термічного впливи; 3 —зона сплаву; 4 — зварний шов.

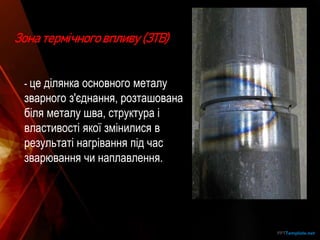

- 3. Зона термічного впливу(ЗТВ) - це ділянка основного металу зварного з'єднання, розташована біля металу шва, структура і властивості якої змінилися в результаті нагрівання під час зварювання чи наплавлення.

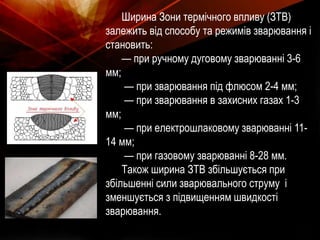

- 4. Ширина Зони термічноговпливу (ЗТВ) залежить від способу та режимів зварювання і становить: — при ручному дуговому зварюванні 3-6 мм; — при зварювання під флюсом 2-4 мм; — при зварювання в захисних газах 1-3 мм; — при електрошлаковому зварюванні 11- 14 мм; — при газовому зварюванні 8-28 мм. Також ширина ЗТВ збільшується при збільшенні сили зварювального струму і зменшується з підвищенням швидкості зварювання.

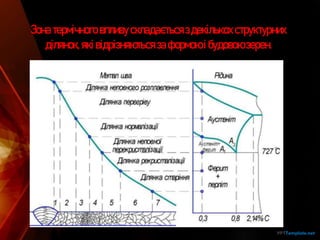

- 5.
- 6. Зона неповного розплавлення - знаходитьсяв твердо- рідкому стані і визначає якість зварного з'єднання. В даній зоні проходить сплавлення основного металу з металом шва. Температура в зоні вища за температуру плавлення металу (1500 °C). — область основного, сильно нагрітого металу з крупно зернистою структурою і зниженими механічними властивостями. В цій зоні можливе утворення гартованих структур. Температура коливається від 1100 °C до 1500 °C. Зона перегріву

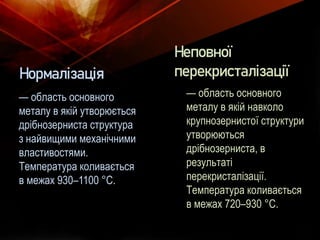

- 7. Нормалізація — область основного металув якій утворюється дрібнозерниста структура з найвищими механічними властивостями. Температура коливається в межах 930–1100 °C. Неповної перекристалізації — область основного металу в якій навколо крупнозернистої структури утворюються дрібнозерниста, в результаті перекристалізації. Температура коливається в межах 720–930 °C.

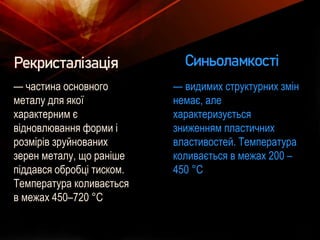

- 8. Рекристалізація — частина основного металудля якої характерним є відновлювання форми і розмірів зруйнованих зерен металу, що раніше піддався обробці тиском. Температура коливається в межах 450–720 °C Синьоламкості — видимих структурних змін немає, але характеризується зниженням пластичних властивостей. Температура коливається в межах 200 – 450 °C

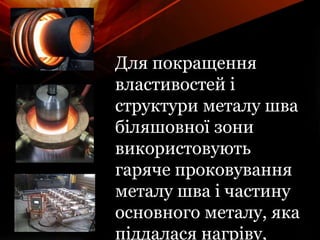

- 9. Для покращення властивостей і структуриметалу шва біляшовної зони використовують гаряче проковування металу шва і частину основного металу, яка піддалася нагріву,
