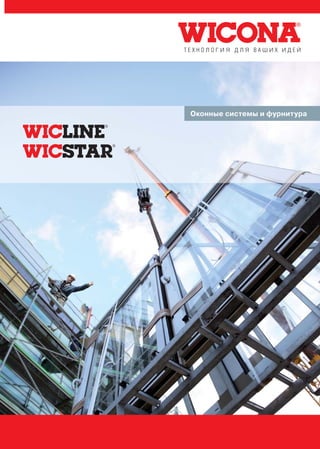

Оконные системы и фурнитура
Почему WICONA? Потому, что за период существования на рынке Германии, как успешный специалист-разработчик алюминиевых систем, WICONA располагает 60-ти летним опытом, что для Вас изо дня в день - большое преимущество. Помимо того, что в нашем лице Вы имеете надёжного и партнёрски настроенного поставщика, Вы также пользуетесь преимуществами, которыми обладает сильная марка, основывающаяся на высоких технологических требованиях и утвердившемся успехе на рынке. В WICONA было учтено все до последнего нюанса: начиная от детально отлаженного планирования, касаясь подлежащий обработке самым усовершенствованным образом материал и короткие сроки поставки, и заканчивая удобными способами поддержки при продаже. Поэтому: WICONA! 2

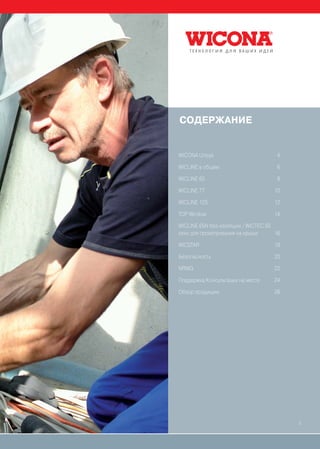

СОДЕРЖАНИЕ WICONA Unisys 4 WICLINE в общем 6 WICLINE 65 8 WICLINE 77 10 WICLINE 125 12 TOP Window 14 WICLINE 65N без изоляции / WICTEC 50 окно для проветривания на крыше 16 WICSTAR 18 Безопасность 20 NRWG 22 Поддержка/Консультации на месте 24 Обзор продукции 26 3

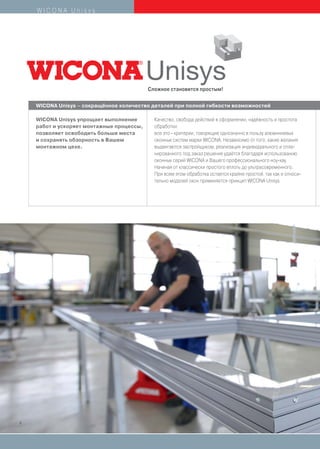

WICONA Unisys Сложное становится простым! WICONA Unisys – сокращённое количество деталей при полной гибкости возможностей WICONA Unisys упрощает выполнение Качество, свобода действий в оформлении, надёжность и простота работ и ускоряет монтажные процессы, обработки: позволяет освободить больше места все это - критерии, говорящие однозначно в пользу алюминиевых и сохранять обзорность в Вашем оконных систем марки WICONA. Независимо от того, какие желания монтажном цехе. выдвигаются застройщиком, реализация индивидуального и спла- нированного под заказ решения удаётся благодаря использованию оконных серий WICONA и Вашего профессионального ноу-хау. Начиная от классически простого вплоть до ультрасовременного. При всем этом обработка остается крайне простой, так как и относи- тельно моделей окон применяется принцип WICONA Unisys. 4

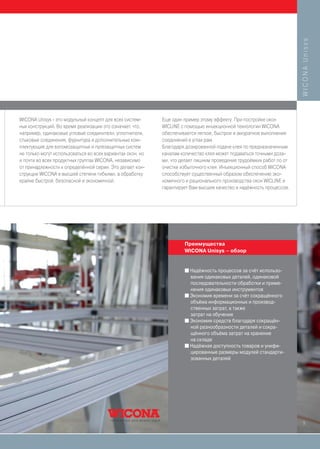

WICONA Unisys WICONA Unisys - это модульный концепт для всех систем- Еще один пример этому эффекту: При постройке окон ных конструкций. Во время реализации это означает, что, WICLINE с помощью инъекционной технологии WICONA например, одинаковые угловые соединители, уплотнители, обеспечивается легкое, быстрое и аккуратное выполнение стыковые соединения, фурнитура и дополнительные ком- соединений в углах рам. плектующие для взломозащитных и пулезащитных систем Благодаря дозированной подаче клея по предназначенным не только могут использоваться во всех вариантах окон, но каналам количество клея может подаваться точными доза- и почти во всех продуктных группах WICONA, независимо ми, что делает лишним проведение трудоёмких работ по от от принадлежности к определённой серии. Это делает кон- очистке избыточного клея. Инъекционный способ WICONA струкции WICONA в высшей степени гибкими, а обработку способствует существенный образом обеспечению эко- крайне быстрой, безопасной и экономичной. номичного и рационального производства окон WICLINE и гарантирует Вам высшее качество и надёжность процессов. Преимущества WICONA Unisys – обзор I Надёжность процессов за счёт использо- вания одинаковых деталей, одинаковой последовательности обработки и приме- нения одинаковых инструментов I Экономия времени за счёт сокращённого объёма информационных и производ- ственных затрат, а также затрат на обучение I Экономия средств благодаря сокращён- ной разнообразности деталей и сокра- щённого объёма затрат на хранение на складе I Надёжная доступность товаров и унифи- цированные размеры модулей стандарти- зованных деталей 5

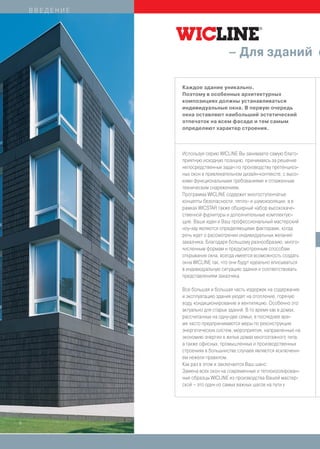

ВВЕДЕНИЕ – Для зданий с Каждое здание уникально. Поэтому в особенных архитектурных композициях должны устанавливаться индивидуальные окна. В первую очередь окна оставляют наибольший эстетический отпечаток на всем фасаде и тем самым определяют характер строения. Используя серию WICLINE Вы занимаете самую благо- приятную исходную позицию, принимаясь за решение непосредственных задач по производству претенциоз- ных окон в привлекательном дизайн-контексте, с высо- кими функциональными требованиями и отлаженным техническим снаряжением. Программа WICLINE содержит многоступенчатые концепты безопасности, тепло- и шумоизоляции, а в рамках WICSTAR также обширный набор высококаче- ственной фурнитуры и дополнительные комплектую- щие. Ваши идеи и Ваш профессиональный мастерский ноу-хау являются определяющими факторами, когда речь идет о рассмотрении индивидуальных желаний заказчика. Благодаря большому разнообразию, много- численным формам и предусмотренным способам открывания окна, всегда имеется возможность создать окна WICLINE так, что они будут идеально вписываться в индивидуальную ситуацию здания и соответствовать представлениям заказчика. Все большая и большая часть издержек на содержание и эксплуатацию здания уходят на отопление, горячую воду, кондиционирование и вентиляцию. Особенно это актуально для старых зданий. В то время как в домах, рассчитанных на одну-две семьи, в последнее вре- мя часто предпринимаются меры по реконструкции энергетических систем, мероприятия, направленные на экономию энергии в жилых домах многоэтажного типа, а также офисных, промышленных и производственных строениях в большинстве случаев являются исключени- ем нежели правилом. Как раз в этом и заключается Ваш шанс: Замена всех окон на современные и теплоизолирован- ные образцы WICLINE из производства Вашей мастер- ской – это один из самых важных шагов на пути к 6

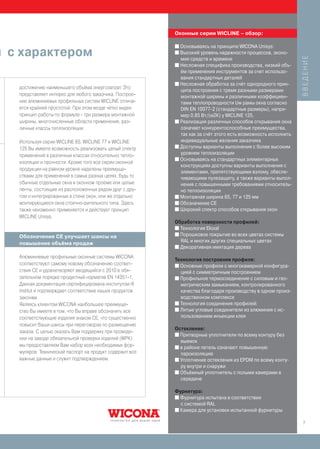

Оконные серии WICLINE – обзор: I Основываясь на принципе WICONA Unisys: й с характером I Высокий уровень надежности процессов, эконо- ВВЕДЕНИЕ мия средств и времени I Несложная специфика производства, низкий объ- ём применения инструментов за счет использо- вания стандартных деталей I Несложная обработка за счёт однородного прин- достижению наименьшего объёма энергозатрат. Это ципа построения с тремя разными размерами представляет интерес для любого заказчика. Построе- монтажной ширины и различными коэффициен- ние алюминиевых профильных систем WICLINE отлича- тами теплопроводности Uw рамы окна согласно ется крайней простотой. При этом везде чётко виден DIN EN 10077-2 (стандартные размеры), напри- принцип работы по формуле - три размера монтажной мер 0,85 Вт/(м2К) у WICLINE 125. ширины, многочисленные области применения, раз- I Реализация различных способов открывания окна личные классы теплоизоляции. означает конкурентоспособные преимущества, так как за счёт этого есть возможность исполнить Используя серии WICLINE 65, WICLINE 77 и WICLINE индивидуальные желания заказчика I Доступны варианты выполнения с более высоким 125 Вы имеете возможность реализовать целый спектр применений в различных классах относительно тепло- уровнем теплоизоляции I Основываясь на стандартных элементарных изоляции и прочности. Кроме того все серии оконной конструкциях доступны варианты выполнения с продукции на равном уровне наделены преимуще- элементами, препятствующими взлому, обеспе- ствами для применений в самых разных целях, будь то чивающими пулезащиту, а также варианты выпол- обычные отдельные окна в оконном проёме или целые нения с повышенными требованиями относитель- ленты, состоящие из расположенных рядом друг с дру- но теплоизоляции гом и интегрированных в стене окон, или же отдельно I Монтажная ширина 65, 77 и 125 мм монтирующиеся окна стоечно-ригельного типа. Здесь I Обозначение CE также неизменно применяется и действует принцип I Широкий спектр способов открывания окон WICLINE Unisys. Обработка поверхности профилей: I Технология Eloxal I Порошковое покрытие во всех цветах системы Обозначение CE улучшает шансы на повышение объёма продаж RAL и многих других специальных цветах I Декоративная имитация дерева Алюминиевые профильные оконные системы WICONA Технология построения профиля: соответствуют самому новому обозначению соответ- I Основные профили с многокамерной конфигура- ствия CE и удовлетворяют вводящийся с 2010 в обя- цией с симметричным построением зательном порядке продуктный норматив EN 14351-1. I Профильное термосоединение с силовым и гео- Данная документация сертифицирована институтом ift метрическим замыканием, контролированного institut и подтверждает соответствие наших продуктов качества благодаря производству в одном произ- законам. водственном комплексе Являясь клиентом WICONA наибольшее преимуще- I Технология соединения профилей: ство Вы имеете в том, что Вы вправе обозначить все I Литые угловые соединители из алюминия с ис- соответствующие изделия знаком CE, что существенно пользованием инъекции клея повысит Ваши шансы при переговорах по размещению Остекление: заказа. С целью оказать Вам поддержку при проведе- I Притворные уплотнители по всему контуру без нии на заводе обязательной проверки изделий (WPK) выемок мы предоставляем Вам набор всех необходимых фор- I в районе петель означают повышенную муляров. Технический паспорт на продукт содержит все пароизоляцию важные данные и служит подтверждением. I Уплотнение остекления из EPDM по всему конту- ру внутри и снаружи I Объёмный уплотнитель с полыми камерами в середине Фурнитура: I Фурнитура испытана в соответствии с системой RAL I Камера для установки испытанной фурнитуры 7

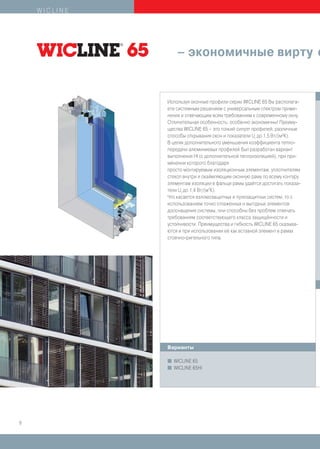

WICLINE – экономичные вирту о Используя оконные профили серии WICLINE 65 Вы располага- ете системным решением с универсальным спектром приме- нения и отвечающим всем требованиям к современному окну. Отличительная особенность: особенно экономичны! Преиму- щества WICLINE 65 – это тонкий силуэт профилей, различные способы открывания окон и показатели Uf до 1,5 Вт/(м2К). В целях дополнительного уменьшения коэффициента тепло- передачи алюминиевых профилей был разработан вариант выполнения HI (с дополнительной теплоизоляцией), при при- менении которого благодаря просто монтируемым изоляционным элементам, уплотнителям стекол внутри и окаймляющим оконную раму по всему контуру элементам изоляции в фальце рамы удаётся достигать показа- тели Uf до 1,4 Вт/(м2К). Что касается взломозащитных и пулезащитных систем, то с использованием точно отлаженных и выгодных элементов дооснащения системы, они способны без проблем отвечать требованиям соответствующего класса защищённости и устойчивости. Преимущества и гибкость WICLINE 65 сказыва- ются и при использовании её как вставной элемент в рамах стоечно-ригельного типа. Варианты I WICLINE 65 I WICLINE 65HI 8
у озы WICLINE Способы открывания WICLINE 65 WICLINE 65 – обзор Технология изготовления профилей: I Уменьшенная видимая ширина профилей (начиная с 30 мм видимой ширины) Отлив: I Обычный и невидимый отлив со скрытым способом отлива Теплоизоляция: I Показатели U до 1,5 Вт/(м2К) у WICLINE 65 f и соответственно до 1,4 Вт/(м2К) у WICLINE 65HI I Таким образом реализуемы показатели Uw до 1,3 Вт/(м2К), у WICLINE HI – до 1,2 Вт/(м2К). Системы, препятствующие взлому: I Реализуемы классы прочности от WK 1 до WK 3 (согласно DIN V ENV 1627) Пулезащита: I Реализуем класс FB4 (согласно DIN EN 1522) по классификации устойчивости при испытании на пулезащищённость Фурнитура: I Макс. допустимый вес створки: I Фурнитура стандарта I – до 100 кг I Фурнитура стандарта II – до 130 кг или в усиленном варианте – до 160 кг Взломозащитное дооснащение I Скрытая фурнитура – до 130 кг При помощи самых простых методов оконная серия WICLINE 65 может быть дооснощена до соответствия классам WK 1, 2 и 3, путем использования сухого наполнительного спо- соба фиксирования или фиксирования жидким клеем. Снаря- жение приводом предусмотрено с использованием фальцев, пазов или насадок. Применяться могут все испытанные в системе замыкающиеся на замок ручки. 9

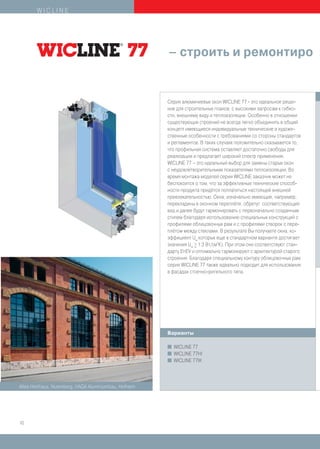

WICLINE – строить и ремонтиро в Серия алюминиевых окон WICLINE 77 - это идеальное реше- ние для строительных планов, с высокими запросам к гибко- сти, внешнему виду и теплоизоляции. Особенно в отношении существующих строений не всегда легко объединить в общий концепт имеющиеся индивидуальные технические и художе- ственные особенности с требованиями со стороны стандартов и регламентов. В таких случаях положительно сказывается то, что профильная система оставляет достаточно свободы для реализации и предлагает широкий спектр применения. WICLINE 77 – это идеальный выбор для замены старых окон с неудовлетворительными показателями теплоизоляции. Во время монтажа моделей серии WIСLINE заказчик может не беспокоится о том, что за эффективные технические способ- ности продукта придётся поплатиться настоящей внешней привлекательностью. Окна, изначально имеющие, например, перекладины в оконном переплёте, обретут соответствующий вид и далее будут гармонировать с первоначально созданным стилем благодаря использованию специальных конструкций с профилями облицовочных рам и с профилями створок с пере- плётом между стеклами. В результате Вы получаете окна, ко- эффициент Uw которых еще в стандартном варианте достигает значения Uw > 1,3 Вт/(м2К). При этом они соответствуют стан- _ дарту EnEV и оптимально гармонируют с архитектурой старого строения. Благодаря специальному контуру облицовочных рам серия WICLINE 77 также идеально подходит для использования в фасадах стоечно-ригельного типа. Варианты I WICLINE 77 I WICLINE 77HI I WICLINE 77IK Altes Heizhaus, Nuernberg, HAGA Aluminiumbau, Hofheim 10
о вать со стилем WICLINE Способы открывания WICLINE 77 WICLINE 77 – обзор Технология изготовления профилей: I Запатентованная изолирующая X-образная планка в качестве термического разъединения. Отлив: I Обычный и невидимый отлив со скрытым способом отлива Теплоизоляция: I показатели U до 1,5 Вт/(м2К) у WICLINE 77, f и соответственно до 1,3 Вт/(м2К) у WICLINE 77HI I Таким образом у WICILINE 77 реализуемы показатели Uw до 1,3 Вт/(м2К), у WICLINE 77HI – до 1,0 Вт/(м2К) I Системы, препятствующие взлому: Реализуемы классы прочности от WK 1 до WK 3 (согласно DIN V ENV 1627) Системы, препятствующие взлому: I Реализуемы классы прочности от WK 1 до WK 3 (согласно DIN V ENV 1627) Пулезащита: I Реализуем класс FB4 (согласно DIN EN 1522) по классификации устойчивости при испытании на пулезащищённость Используя индустриальный контур WICLINE 77IK и вариант с Фурнитура: повышенным уровнем теплоизоляции WICLINE 77HI Вы рас- I Макс. допустимый вес створки: полагаете двумя технически высокоразвитыми вариантами. I Фурнитура стандарта I – до 100 кг В то время как WICLINE 77 может похвастаться своим ярким I Фурнитура стандарта II – до 130 кг внешним видом и имитирующими сталь профилями для пере- или в усиленном варианте – до 160 кг плёта с импостами, WICLINE 77HI достигает отличный уровень I Скрытая фурнитура – до 130 кг теплоизоляции с коэффициентом Uf, равным 1,3 Вт/(м2К). Все варианты WICLINE 77 могут быть легко дооснащены благо- даря принципу WICONA Unisys. С помощью немногих стандар- тизованных комплектующих возможно выполнить почти все требования относительно тепло- и шумоизоляции или взломо- и пулезащищённости. 11

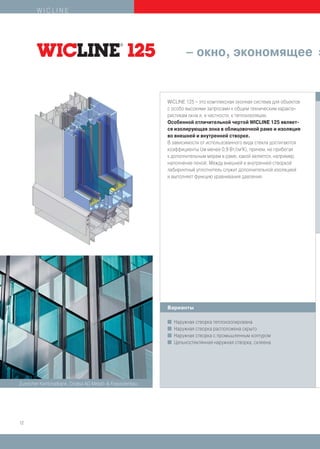

WICLINE – окно, экономящее э WICLINE 125 – это комплексная оконная система для объектов с особо высокими запросами к общим техническим характе- ристикам окна и, в частности, к теплоизоляции. Особенной отличительной чертой WICLINE 125 являет- ся изолирующая зона в облицовочной раме и изоляция во внешней и внутренней створке. В зависимости от использованного вида стекла достигаются коэффициенты Uw менее 0,9 Вт/(м2К), причем, не прибегая к дополнительным мерам в раме, какой является, например, наполнение пеной. Между внешней и внутренней створкой лабиринтный уплотнитель служит дополнительной изоляцией и выполняет функцию уравнивания давления. Варианты I Наружная створка теплоизолирована I Наружная створка расположена скрыто I Наружная створка с промышленным контуром I Цельностеклянная наружная створка, склеена Zuericher Kantonalbank, Diralsa AG Metall- & Fassadenbau 12
е энергию WICLINE Способы открывания WICLINE 125 WICLINE 125 – обзор Технология изготовления профилей: I Монтажная глубина: I 125 мм: Профили облицовочной рамы и профили для переплёта с импостами I 136 мм: Комплексные створочные профили Основная створка внутри опрокидывается I 49 мм: Наружная комбинированная створка и размещена скрыто Теплоизоляция: I Относительно всей конструкции возможны показатели Uf менее 0,9 Вт/(м2К) Системы, препятствующие взлому: I Реализуемы классы прочности от WK 1 до WK 3 согласно DIN V ENV 1627 Пулезащита: I Реализуем класс FB4 (согласно DIN EN 1522) по классификации устойчивости при испытании на пулезащищённость. На выбор представлены поворотные, поворотно-откидные и откидные окна с соответственными способами открывания. Фурнитура: I макс. допустимый вес створки Внешняя створка откидного окна выполнена в теплоизоли- (комплексное окно в общем): рованном или скрытом варианте и реализуется в виде про- I Фурнитура стандарта I – до 100 кг мышленного контура или в клееном цельностеклянном виде. I Фурнитура стандарта II – до 130 кг Благодаря WICONA Unisys возможно легкое переоснащение или в усиленном варианте – до 160 кг WICLINE 125 до желаемого уровня безопасности (от WK 1 до WK 3). Комплексная оконная система WICLINE 125 позволит Вам интегрировать солнечную защиту между внешним и внутрен- ним стеклом окна. Для этого неподвижное наружное остекле- ние комбинируется с внутренней створкой, открывающейся в целях проведения технического обслуживания и постоянного доступа к элементам солнечной защиты. 13

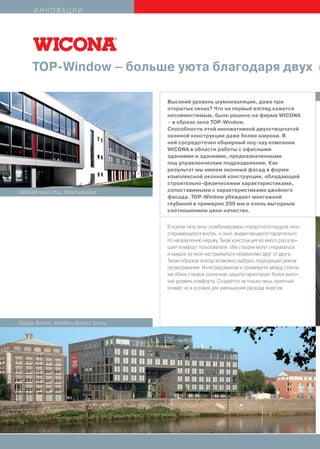

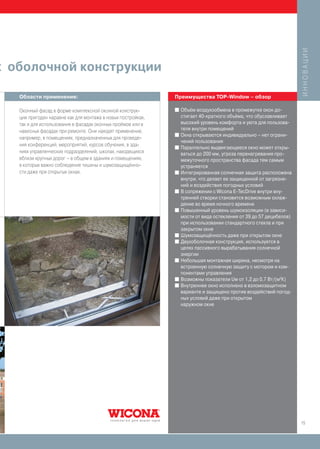

ИННОВАЦИИ TOP-Window – больше уюта благодаря двух о Высокий уровень шумоизоляции, даже при открытых окнах? Что на первый взгляд кажется несовместимым, было решено на фирме WICONA – в образе окна TOP-Window. Способности этой инновативной двухстворчатой оконной конструкции даже более широки. В ней сосредоточен обширный ноу-хау компании WICONA в области работы с офисными зданиями и зданиями, предназначенными под управленческие подразделения. Как результат мы имеем оконный фасад в форме комплексной оконной конструкции, обладающей строительно-физическими характеристиками, WAREMA head office, Marktheidenfeld сопоставимыми с характеристиками двойного фасада. TOP-Window убеждает монтажной глубиной в примерно 200 мм и очень выгодным соотношением цена-качество. В новом типе окна скомбинированы поворотно-откидное окно, открывающееся внутрь, и окно, выдвигающееся параллельно по направлению наружу. Такая конструкция во много раз улуч- шает комфорт пользователя: обе створки могут открываться и каждое из окон настраиваться независимо друг от друга. Таким образом всегда возможно выбрать подходящий режим проветривания. Интегрированная в промежутке между стёкла- ми обеих створок солнечная защита гарантирует более высо- кий уровень комфорта. Создаётся не только лишь приятный климат, но и условия для уменьшения расхода энергии. Beluga, Bremen, Metallbau Wuerfel, Sontra 14
ИННОВАЦИИ х оболочной конструкции Области применения: Преимущества TOP-Window – обзор Оконный фасад в форме комплексной оконной конструк- I Объём воздухообмена в промежутке окон до- ции пригоден наравне как для монтажа в новых постройках, стигает 40-кратного объёма, что обуславливает так и для использования в фасадах оконных проёмов или в высокий уровень комфорта и уюта для пользова- навесных фасадах при ремонте. Они находят применение, теля внутри помещений I Окна открываются индивидуально – нет ограни- например, в помещениях, предназначенных для проведе- чений пользования ния конференций, мероприятий, курсов обучения, в зда- I Параллельно выдвигающееся окно может откры- ниях управленческих подразделений, школах, находящихся ваться до 200 мм, угроза перенагревания про- вблизи крупных дорог – в общем в зданиях и помещениях, межуточного пространства фасада тем самым в которых важно соблюдение тишины и шумозащищённо- устраняется сти даже при открытых окнах. I Интегрированная солнечная защита расположена внутри, что делает ее защищенной от загрязне- ний и воздействия погодных условий I В сопряжении с Wicona E-TecDrive внутри вну- тренней створки становится возможным охлаж- дение во время ночного времени I Повышенный уровень шумоизоляции (в зависи- мости от вида остекления от 39 до 57 децибелов) при использовании стандартного стекла и при закрытом окне I Шумозащищённость даже при открытом окне I Двухоболочная конструкция, используется в целях пассивного вырабатывания солнечной энергии I Небольшая монтажная ширина, несмотря на встроенную солнечную защиту с мотором и ком- понентами управления I Возможны показатели Uw от 1,2 до 0,7 Вт/(м2К) I Внутреннее окно исполнено в взломозащитном варианте и защищено против воздействий погод- ных условий даже при открытом наружном окне 15

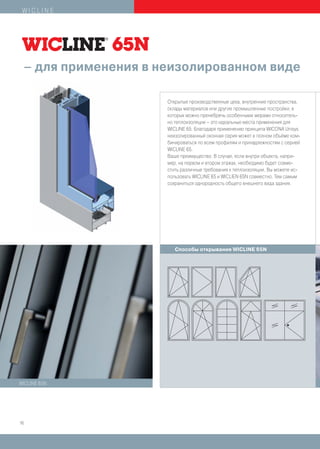

WICLINE – для применения в неизолированном виде Открытые производственные цеха, внутренние пространства, склады материалов или другие промышленные постройки, в которых можно пренебречь особенными мерами относитель- но теплоизоляции – это идеальные места применения для WICLINE 65. Благодаря применению принципа WICONA Unisys неизолированный оконная серия может в полном объёме ком- бинироваться по всем профилям и принадлежностям с серией WICLINE 65. Ваше преимущество: В случае, если внутри объекта, напри- мер, на первом и втором этажах, необходимо будет совме- стить различные требования к теплоизоляции, Вы можете ис- пользовать WICLINE 65 и WICLIEN 65N совместно. Тем самым сохраниться однородность общего внешнего вида здания. Способы открывания WICLINE 65N WICLINE 65N 16

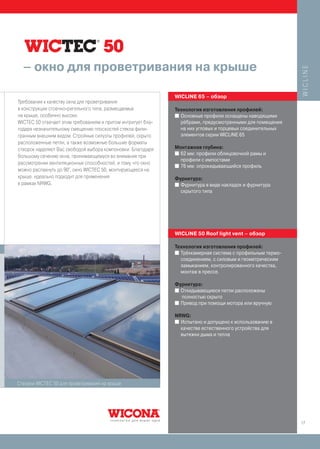

– окно для проветривания на крыше WICLINE WICLINE 65 – обзор Требования к качеству окна для проветривания в конструкции стоечно-ригельного типа, размещаемых Технология изготовления профилей: на крыше, особенно высоки. I Основные профили оснащены наводящими WICTEC 50 отвечает этим требованиям и притом интригует бла- рёбрами, предусмотренными для помещения годаря незначительному смещению плоскостей стекла фили- на них угловых и торцевых соединительных гранным внешним видом. Стройные силуэты профилей, скрыто элементов серии WICLINE 65 расположенные петли, а также возможные большие форматы створок наделяют Вас свободой выбора компоновки. Благодаря Монтажная глубина: I 62 мм: профили облицовочной рамы и большому сечению окна, принимающемуся во внимание при профили с импостами рассмотрении вентиляционных способностей, и тому, что окно I 76 мм: опрокидывающийся профиль можно распахнуть до 90°, окно WICTEC 50, монтирующееся на крыше, идеально подходит для применения Фурнитура: в рамках NRWG. I Фурнитура в виде накладок и фурнитура скрытого типа WICLINE 50 Roof light vent – обзор Технология изготовления профилей: I Трёхкамерная система с профильным термо- соединением, с силовым и геометрическим замыканием, контролированного качества, монтаж в прессе. Фурнитура: I Откидывающиеся петли расположены полностью скрыто I Привод при помощи мотора или вручную NRWG: I Испытано и допущено к использованию в качестве естественного устройства для вытяжки дыма и тепла Створки WICTEC 50 для проветривания на крыше 17
W I C S TA R Системная фурнитура - ф 18

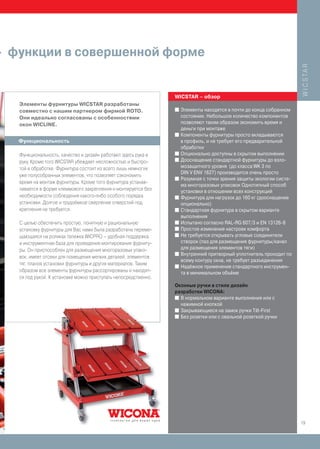

- функции в совершенной форме W I C S TA R WICSTAR – обзор Элементы фурнитуры WICSTAR разработаны совместно с нашим партнером фирмой ROTO. I Элементы находятся в почти до конца собранном Они идеально согласованы с особенностями состоянии. Небольшое количество компонентов окон WICLINE. позволяют таким образом экономить время и деньги при монтаже I Компоненты фурнитуры просто вкладываются Функциональность в профиль, и не требует его предварительной обработки Функциональность, качество и дизайн работают здесь рука в I Опционально доступны в скрытом выполнении I Дооснащение стандартной фурнитуры до взло- руку. Кроме того WICSTAR убеждает несложностью и быстро- той в обработке. Фурнитура состоит из всего лишь немногих мозащитного уровня (до класса WK 3 по DIN V ENV 1627) производится очень просто уже полусобранных элементов, что позволяет сэкономить I Разумная с точки зрения защиты экологии систе- время на монтаж фурнитуры. Кроме того фурнитура устанав- ма многоразовых упаковок Однотипный способ ливается в форме клеммового закрепления и монтируется без установки в отношении всех конструкций необходимости соблюдения какого-либо особого порядка I Фурнитура для нагрузок до 160 кг (дооснащение установки. Долгое и трудоёмкое сверление отверстий под опционально) крепления не требуется. I Стандартная фурнитура в скрытом варианте выполнения С целью обеспечить простую, понятную и рациональную I Испытано согласно RAL-RG 607/3 и EN 13126-8 установку фурнитуры для Вас нами была разработана переме- I Простое изменение настроек комфорта щающаяся на роликах тележка WICPRO – удобная поддержка I Не требуется открывать угловые соединители и инструментная база для проведения монтирования фурниту- створок (паз для размещения фурнитуры/канал ры. Он приспособлен для размещения многоразовых упако- для размещения элементов тяги) I Внутренний притворный уплотнитель проходит по вок, имеет отсеки для помещения мелких деталей, элементов всему контуру окна, не требует разъединения тяг, планов установки фурнитуры и других материалов. Таким I Надёжное применение стандартного инструмен- образом все элементы фурнитуры рассортированы и находят- та в минимальном объёме ся под рукой. К установке можно приступать непосредственно. Оконные ручки в стиле дизайн разработки WICONA: I В нормальном варианте выполнения или с нажимной кнопкой I Закрывающиеся на замок ручки Tilt-First I Без розетки или с овальной розеткой ручки 19

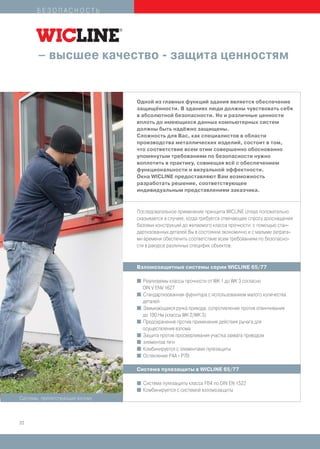

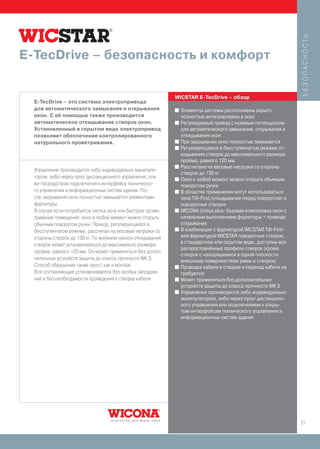

БЕЗОПАСНОСТЬ – высшее качество - защита ценностям Одной из главных функций здания является обеспечение защищённости. В зданиях люди должны чувствовать себя в абсолютной безопасности. Но и различные ценности вплоть до имеющихся данных компьютерных систем должны быть надёжно защищены. Сложность для Вас, как специалистов в области производства металлических изделий, состоит в том, что соответствие всем этим совершенно обоснованно упомянутым требованиям по безопасности нужно воплотить в практику, совмещая всё с обеспечением функциональности и визуальной эффектности. Окна WICLINE предоставляют Вам возможность разработать решение, соответствующее индивидуальным представлениям заказчика. Последовательное применение принципа WICLINE Unisys положительно сказывается в случаях, когда требуется отвечающее спросу дооснащение базовых конструкций до желаемого класса прочности: с помощью стан- дартизованных деталей Вы в состоянии экономично и с малыми затрата- ми времени обеспечить соответствие всем требованиям по безопасно- сти в ракурсе различных специфик объектов. Взломозащитные системы серии WICLINE 65/77 I Реализуемы классы прочности от WK 1 до WK 3 согласно DIN V ENV 1627 I Стандартизованная фурнитура с использованием малого количества деталей I Замыкающаяся ручка привода, сопротивление против отвинчивания до 100 Нм (классы WK 2/WK 3) I Предохранение против применения действия рычага для осуществления взлома I Защита против просверливания участка захвата приводом I элементов тяги I Комбинируется с элементами пулезащиты I Остекление P4A - P7B Система пулезащиты в WICLINE 65/77 I Система пулезащиты класса FB4 по DIN EN 1522 I Комбинируется с системой взломозащиты Системы, препятствующие взлому 20
БЕЗОПАСНОСТЬ E-TecDrive – безопасность и комфорт WICSTAR E-TecDrive – обзор E-TecDrive – это система электропривода для автоматического замыкания и открывания I Элементы системы расположены скрыто, окон. С её помощью также производится полностью интегрированы в окно автоматическое откидывание створок окон. I Регулируемый привод с нулевым потенциалом Установленный в скрытом виде электропривод для автоматического замыкания, открывания и позволяет обеспечение контролированного откидывания окон натурального проветривания. I При закрывании окно полностью замыкается I Регулирующееся в бесступенчатом режиме от- кидывание створок до максимального размера проёма, равного 120 мм I Рассчитано на весовые нагрузки со стороны Управление производится либо индивидуально манипуля- створок до 130 кг тором, либо через пульт дистанционного управления, или I Окно в любой момент можно открыть обычным же посредством подключения к интерфейсу техническо- поворотом ручки го управления и информационных систем здания. По- I В областях применения могут использоваться сле закрывания окно полностью замыкается элементами окна Tilt-First (откидывание перед поворотом) и фурнитуры. поворотные створки В случае если потребуется чистка окна или быстрое прове- I WICONA Unisys plus: базовая компоновка окон с тривание помещения, окно в любой момент можно открыть начальным выполнением фурнитуры + привода обычным поворотом ручки. Привод, регулирующийся в открывания I В комбинации с фурнитурой WICSTAR Tilt-First- бесступенчатом режиме, рассчитан на весовые нагрузки со стороны створок до 130 кг. По желанию наклон откидывания или фурнитурой WICSTAR поворотных створок, в стандартном или скрытом виде, доступны все створок может устанавливаться до максимально размера распространённые профили створок (кроме проёма, равного 120 мм. Он может применяться без допол- створок с находящимися в одной плоскости нительных устройств защиты до класса прочности WK 3. внешними поверхностями рамы и створки) Способ обращения также прост, как и монтаж: I Проводка кабеля в створке и переход кабеля не Все составляющие устанавливаются без особых затрудне- требуются ний и без необходимости проведения к створке кабеля. I Может применяться без дополнительных устройств защиты до класса прочности WK 3. I Управление производится либо индивидуально манипулятором, либо через пульт дистанцион- ного управления или подключением к откры- тым интерфейсам технического управления и информационных систем здания 21

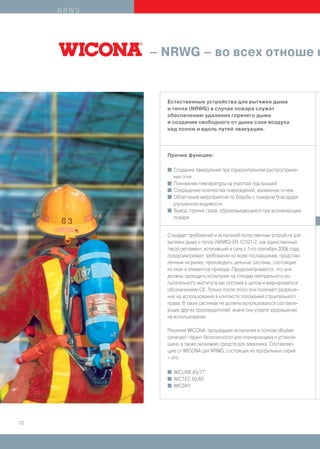

NRWG – NRWG – во всех отноше н Естественные устройства для вытяжки дыма и тепла (NRWG) в случае пожара служат обеспечению удаления горячего дыма и создания свободного от дыма слоя воздуха над полом и вдоль путей эвакуации. Прочие функции: I Создание замедления при горизонтальном распростране- нии огня I Понижение температуры на участках под крышей I Сокращение количества повреждений, вызванных огнем I Облегчение мероприятий по борьбе с пожаром благодаря улучшенной видимости I Вывод горячих газов, образовывающихся при возникающем пожаре Стандарт требований и испытаний естественных устройств для вытяжки дыма и тепла (NRWG) EN 12101-2, как единственный такой регламент, вступивший в силу с 1-го сентября 2006 года, предусматривает требование ко всем поставщикам, представ- ленным на рынке, производить цельные системы, состоящие из окон и элементов привода. Предусматривается, что они должны проходить испытания на стендах нейтрального ис- пытательного института как система в целом и маркироваться обозначением CE. Только после этого они получают разреше- ние на использование в контексте положений строительного права. В таких системах не должны использоваться составля- ющие других производителей, иначе они утратят разрешение на использование. Решения WICONA, прошедшие испытания в полном объёме, означают гарант безопасности для планировщика и установ- щика, а также экономию средств для заказчика. Составляю- щие от WICONA для NRWG, состоящих из профильных серий – это: I WICLINE 65/77 I WICTEC 50/60 I WICSKY 22
е ниях испытанные решения NRWG В отношении продукции WICONA вместе с ESCO уже позаботилась о выполнении необходимых предварительных работ: I Совместно с окнами и элементами привода WICONA NRWG в полном объёме прошли испытания согласно европейскому стандарту EN 12101-2 и отмечены знаком CE. I Благодаря принципу WICONA Unisys и использованию со- кращённого количества деталей системы отличаются очень выгодным соотношением цена-качество и предоставляют возможность безопасной установки. Наш ноу-хау в Вашем распоряжении С целью облегчить обеспечение соответствия предписаниям законодателя, Вы располагаете комплексным пакетом, состоя- щим из обработанных знаниях, документации и персональных консультаций: Детальные указания по планированию для элементов NRWG T E C H N O L O G Y F O R I D E A S согласно EN 12101-2 являются частью концепированной специально для металообрабатываюших предприятий бро- шюры. В ней содержится обзор к европейскому стандарту EN 12101-2, а также целевые данные Земельного Строительного Кодекса Германии относительно пожарной безопасности. Помимо обширного представления продуктов в брошюре при- водиться пособие методического расчета устройств NRWG. Наглядные примеры расчётов способствуют определению необходимых углов открытия, коэффициента протока, шага цепной передачи и количества устройств NRWG. Последнее особенно важно потому, что имеет решающее влияние на экономичность эксплуатации установки. WICLINE 65/77 Natural smoke and heat exhaust ventilators NSHEV EN 12101-2 23

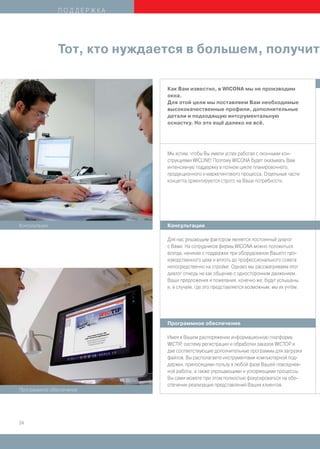

ПОДДЕРЖКА Тот, кто нуждается в большем, получит Как Вам известно, в WICONA мы не производим окна. Для этой цели мы поставляем Вам необходимые высококачественные профили, дополнительные детали и подходящую интсрументальную оснастку. Но это ещё далеко не всё. Мы хотим, чтобы Вы имели успех работая с оконными кон- струкциями WICLINE! Поэтому WICONA будет оказывать Вам интенсивную поддержку в полном цикле планировочного, продукционного и маркетингового процесса. Отдельные части концепта ориентируются строго на Ваши потребности. Консультации Консультации Для нас решающим фактором является постоянный диалог с Вами. На сотрудников фирмы WICONA можно положиться всегда, начиная с поддержки при оборудовании Вашего про- изводственного цеха и вплоть до профессионального совета непосредственно на стройке. Однако мы рассматриваем этот диалог отнюдь не как общение с односторонним движением. Ваши предложения и пожелания, конечно же, будут услышаны, и, в случаях, где это представляется возможным, мы их учтём. Программное обеспечение Имея в Вашем распоряжении информационную платформу WICTIP, систему регистрации и обработки заказов WICTOP и две соответствующие дополнительные программы для загрузки файлов, Вы располагаете инструментами компьютерной под- держки, приносящими пользу в любой фазе Вашей повседнев- ной работы, а также упрощающими и ускоряющими процессы. Вы сами можете при этом полностью фокусироваться на обе- спечении реализации представлений Ваших клиентов. Программное обеспечение 24

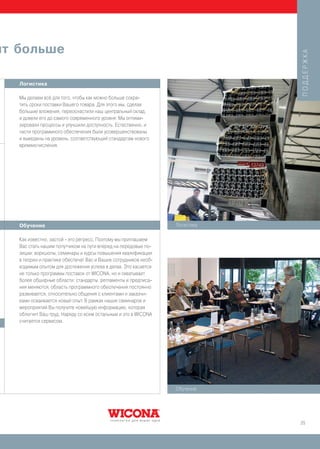

ит больше ПОДДЕРЖКА Логистика Мы делаем всё для того, чтобы как можно больше сокра- тить сроки поставки Вашего товара. Для этого мы, сделав большие вложения, переоснастили наш центральный склад, и довели его до самого современного уровня: Мы оптими- зировали процессы и улучшили доступность. Естественно, и части программного обеспечения были усовершенствованы и выведены на уровень, соответствующий стандартам нового времяисчисления. Обучение Логистика Как известно, застой - это регресс. Поэтому мы приглашаем Вас стать нашим попутчиком на пути вперед на передовые по- зиции: воркшопы, семинары и курсы повышения квалификации в теории и практике обеспечат Вас и Ваших сотрудников необ- ходимым опытом для достижения успеха в делах. Это касается не только программы поставок от WICONA, но и охватывает более обширные области: стандарты, регламенты и предписа- ния меняются, область программного обеспечения постоянно развивается, относительно общения с клиентами и заказчи- ками осваивается новый опыт. В рамках наших семинаров и мероприятий Вы получите новейшую информацию, которая облегчит Ваш труд. Наряду со всем остальным и это в WICONA считается сервисом. Обучение 25

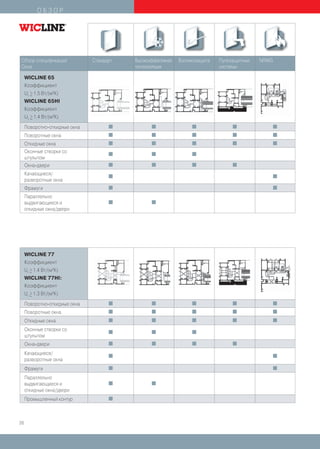

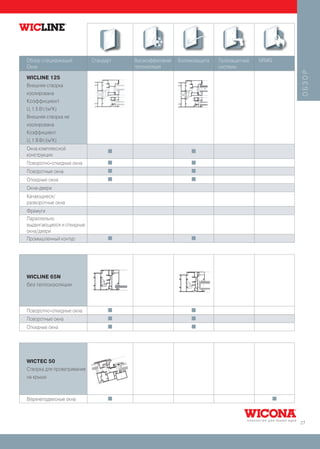

ОБЗОР Обзор спецификаций Стандарт Высокоэффективная Взломозащита Пулезащитные NRWG Окна теплоизоляция системы WICLINE 65 Коэффициент Uf > 1,5 Вт/(м2К) _ WICLINE 65HI Коэффициент Uf > 1,4 Вт/(м2К) _ Поворотно-откидные окна I I I I I Поворотные окна I I I I I Откидные окна I I I I I Оконные створки со I I I штульпом Окна-двери I I I I Качающиеся/ I I разворотные окна Фрамуги I I Параллельно выдвигающиеся и I I откидные окна/двери WICLINE 77 Коэффициент Uf > 1.4 Вт/(м2К) _ WICLINE 77HI: Коэффициент Uf > 1.3 Вт/(м2К) _ Поворотно-откидные окна I I I I I Поворотные окна I I I I I Откидные окна I I I I I Оконные створки со I I I штульпом Окна-двери I I I I Качающиеся/ I I разворотные окна Фрамуги I I Параллельно выдвигающиеся и I I откидные окна/двери Промышленный контур I 26
Обзор спецификаций Стандарт Высокоэффективная Взломозащита Пулезащитные NRWG Окна теплоизоляция системы ОБЗОР WICLINE 125 Внешняя створка изолирована Коэффициент Uf 1.5 Вт/(м2К) Внешняя створка не изолирована Коэффициент Uf 1.9 Вт/(м2К) Окна комплексной I I конструкции Поворотно-откидные окна I I Поворотные окна I I Откидные окна I I Окна-двери Качающиеся/ разворотные окна Фрамуги Параллельно выдвигающиеся и откидные окна/двери Промышленный контур I I WICLINE 65N без теплоизоляции Поворотно-откидные окна I I Поворотные окна I I Откидные окна I I WICTEC 50 Створка для проветривания на крыше Верхнеподвесные окна I I 27

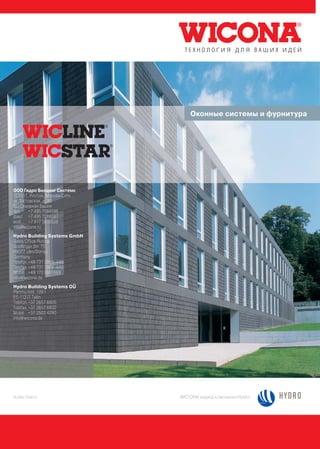

Оконные системы и фурнитура ООО Гидро Билдинг Системс 123317, Россия, Москва-Сити ул. Тестовская, д. 10 БЦ Северная башня тел. +7 495 7084596 факс +7 495 7084597 моб. +7 917 5659559 info@wicona.ru Hydro Building Systems GmbH Sales Office Russia Soeflinger Str. 70 89077 Ulm/Donau Germany Telefon +49 731 3984-445 Telefax +49 731 3984-440 Mobil +49 170 9991869 info@wicona.de Hydro Building Systems OU Panrnu mnt. 139 f EE-11317 Tallin Telefon +37 2657 6605 Telefax +37 2657 6602 Mobil +37 2502 4290 info@wicona.de RU494/103010 WICONA марка компании Hydro
