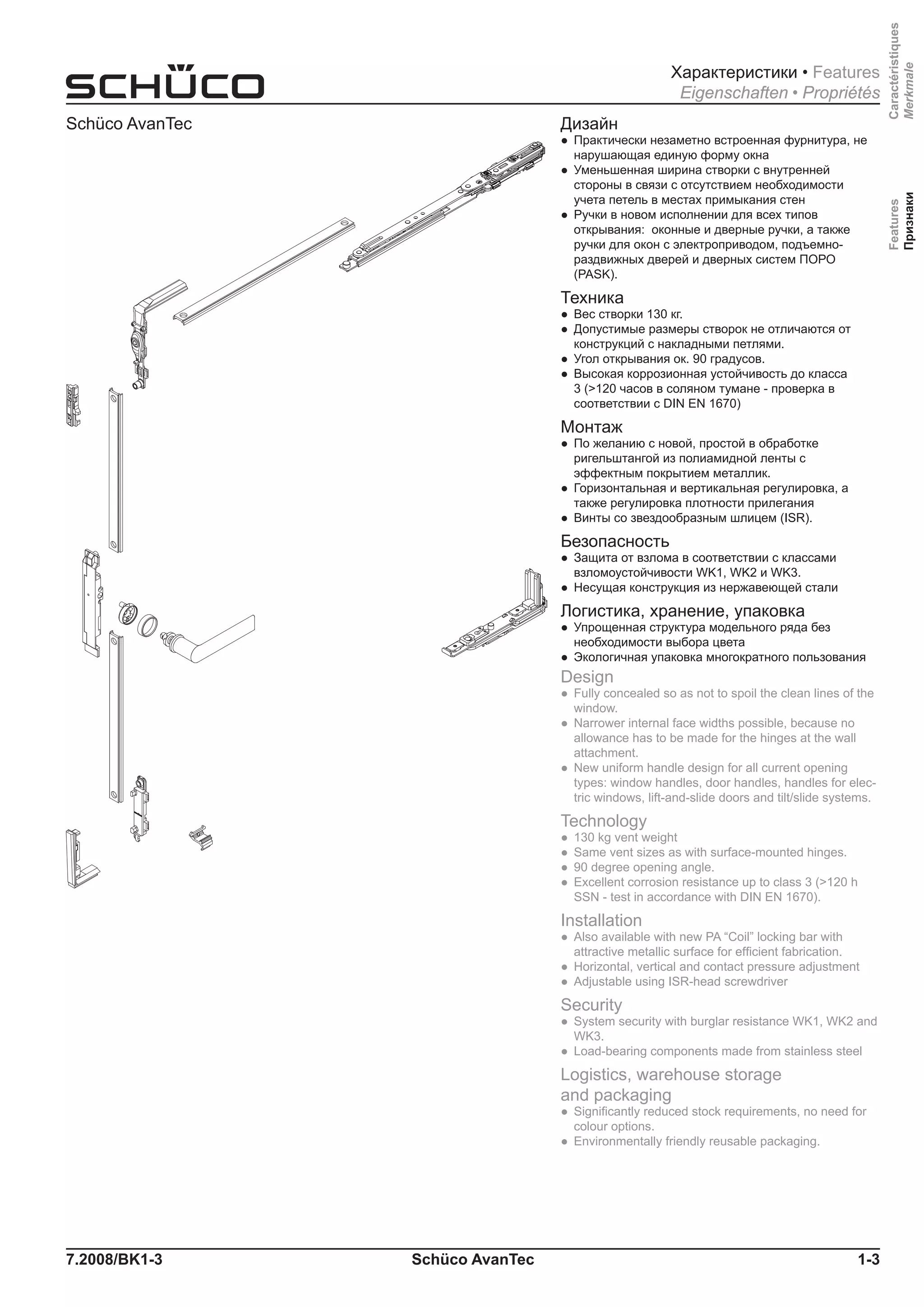

1. Caractéristiques
Характеристики • Features
Merkmale
Eigenschaften • Propriétés
Schüco AvanTec Дизайн
● Практически незаметно встроенная фурнитура, не
нарушающая единую форму окна
● Уменьшенная ширина створки с внутренней
стороны в связи с отсутствием необходимости
учета петель в местах примыкания стен
Признаки
Features
● Ручки в новом исполнении для всех типов
открывания: оконные и дверные ручки, а также
ручки для окон с электроприводом, подъемно-
раздвижных дверей и дверных систем ПОРО
(PASK).
Техника
● Вес створки 130 кг.
● Допустимые размеры створок не отличаются от
конструкций с накладными петлями.
● Угол открывания ок. 90 градусов.
● Высокая коррозионная устойчивость до класса
3 (>120 часов в соляном тумане - проверка в
соответствии с DIN EN 1670)
Монтаж
● По желанию с новой, простой в обработке
ригельштангой из полиамидной ленты с
эффектным покрытием металлик.
● Горизонтальная и вертикальная регулировка, а
также регулировка плотности прилегания
● Винты со звездообразным шлицем (ISR).
Безопасность
● Защита от взлома в соответствии с классами
взломоустойчивости WK1, WK2 и WK3.
● Несущая конструкция из нержавеющей стали
Логистика, хранение, упаковка
● Упрощенная структура модельного ряда без
необходимости выбора цвета
● Экологичная упаковка многократного пользования
Design
● Fully concealed so as not to spoil the clean lines of the
window.
● Narrower internal face widths possible, because no
allowance has to be made for the hinges at the wall
attachment.
● New uniform handle design for all current opening
types: window handles, door handles, handles for elec-
tric windows, lift-and-slide doors and tilt/slide systems.
Technology
● 130 kg vent weight
● Same vent sizes as with surface-mounted hinges.
● 90 degree opening angle.
● Excellent corrosion resistance up to class 3 (>120 h
SSN - test in accordance with DIN EN 1670).
Installation
● Also available with new PA “Coil” locking bar with
attractive metallic surface for efficient fabrication.
● Horizontal, vertical and contact pressure adjustment
● Adjustable using ISR-head screwdriver
Security
● System security with burglar resistance WK1, WK2 and
WK3.
● Load-bearing components made from stainless steel
Logistics, warehouse storage
and packaging
● Significantly reduced stock requirements, no need for
colour options.
● Environmentally friendly reusable packaging.
7.2008/BK1-3 Schüco AvanTec 1-3
2. Характеристики • Features
Eigenschaften • Propriétés
Schüco AvanTec Design
● Komplett verdeckt liegend, dadurch keine Unterbre-
chung der klaren Linienführung des Fensters.
● Schmalere innere Ansichten möglich, da bei den
Wandanschlüssen keine Bänder berücksichtigt werden
müssen.
● Neues durchgängiges Griffdesign für alle gängigen
Öffnungsarten: Fenstergriffe,Türdrücker, sowie Griffe
für elektrische Fenster, Hebe-Schiebetüren und PASK-
Anlagen.
Technik
● 130 kg Flügelgewicht.
● Gleiche Flügelgrößen, wie bei aufliegender Bandseite.
● ca. 90 Grad Öffnungswinkel.
● Hohe Korrosionsbeständigkeit bis Klasse 3(>120 h
SSN - Test nach DIN EN 1670).
Montage
● Wahlweise auch mit neuer PA-Riegelstange vom Coil
mit attraktiver Metallic-Oberfläche für die rationelle
Verarbeitung.
● Horizontale und vertikale Verstellbarkeit, sowie Andruck-
verstellung
● Verstellung mit Innensechsrund (ISR).
Sicherheit
● Systemsicherheit durch Einbruchschutz WK1, WK2 und
WK3.
● Tragende Bauteile aus Edelstahl.
Logistik, Lagerhaltung, Verpackung
● Deutlich reduzierte Variantenvielfalt durch Wegfall der
Farben.
● Umweltfreundliche Mehrwegverpackung.
Design
● Pas d‘altération de la structure linéaire régulière des
châssis de fenêtres grâce aux ferrures entièrement
cachées.
● Huisseries réalisables en plus faibles largeurs vues
du côté intérieur, du fait qu‘il n‘est pas nécessaire de
considérer les paumelles pour les raccordements à la
maçonnerie.
● Nouveau design de poignées, homogène pour tous
les types d‘ouverture usuels: Poignées de fenêtres,
béquilles de portes ainsi que poignées pour fenêtres,
portes-fenêtres coulissantes à lever et installations SCP
à manœuvre électrique.
Technique
● Poids du vantail:130 kg
● Mêmes dimensions que les vantaux avec paumelles en
applique.
● Angle d‘ouverture de 90 degrés.
● Haute résistance à la corrosion jusqu‘à la classe 3
(>120 h en brouillard salin - Test selon DIN EN 1670).
Montage
● Au choix, également avec nouvelle barre de verrouilla-
ge en PA, dotée d‘une surface métallique attractive et
livrée en bobine au profit d‘une fabrication rationnelle.
● Réglage horizontal et vertical, ainsi que réglage de
pression
● Réglage aisé par vis ISR
Sécurité
● Sécurité offerte par la résistance à l‘effraction des
classes WK1, WK2 et WK3.
● Eléments de construction porteurs en acier inoxydable.
Logistique, stockage, conditionnement
● Réduction significative des besoins de stockage, les
options de coloris étant supprimées.
● Emballage retournable et favorable à l‘environnement.
1-4 Schüco AvanTec 7.2008/BK1-3
3. Общие габариты • Space required all round
Platzbedarf umlaufend • Espace nécessaire autour de la fenêtre
Открыто • Open • Geöffnet • Ouvert Положение ручки • Handle position
Griffanordnung • Position de la poignée
h
hGr
h≤ hGr ≥
550 / 4601) 260
1000 260
1500 500
2000 750
2500 1000
Рекомендуется • Recommendation
Empfehlung • Recommandation hG ≈ h/2
184 090
1)
Поворотные окна • Side-hung window
Drehfenster • Fenêtres à la française
Закрыто • Closed • Geschlossen • Fermé
M=1:2
по периметру • Continuous • umlaufend • pourtour
7.2008/BK1-3 Schüco AvanTec 1-5
4. Стандартные элементы • Standard units
Standardelemente • Éléments standard
DK / KvD D K
2)
1)
≤ 130 кг ≤ 130 кг ≤ 60 кг 1) ≤ 60 кг 2)
b≥ 450 мм 450 мм 400 мм 480 мм
h≥ 550 мм 460 мм 835 мм 450 мм
b≤ 1700 мм 1700 мм 2500 мм 2500 мм
h≤ 2500 мм 2500 мм 1600 мм 1600 мм
3)
3)
Без KvD • No KvD
Kein KvD • Pas de cde inv.
DK / D D/D
SF GF SF GF
≤ 130 кг ≤ 130 кг ≤ 130 кг ≤ 130 кг
b≥ 300 мм 450 мм 300 мм 450 мм
h≥ 710 мм 710 мм 630 мм 630 мм
b≤ 1400 мм 1000 мм 1400 мм 1400 мм
h≤ 2500 мм 2500 мм 2500 мм 2500 мм
SF - нерабочая створка • Secondary vent • Standflügel • Vantail secondaire
GF - рабочая створка • Access vent • Gehflügel • Vantail de service
1-6 Schüco AvanTec 7.2008/BK1-3
5. Стандартные элементы • Standard units
Standardelemente • Éléments standard
D
≤ 130 кг
b≥ 450 мм
h≥ 400 мм
b≤ 1600 мм
h≤ 2500 мм
D/D D/D D/D
SF GF SF GF SF GF
Заблокировано
Locked
- GF SF 1) GF SF 2) GF
Verriegelt
Verrouillé
≤ 130 кг ≤ 130 кг ≤ 130 кг ≤ 130 кг ≤ 130 кг ≤ 130 кг
b≥ 300 мм 450 мм 300 мм 450 мм 300 мм 450 мм
h≥ 400 мм 710 мм 540 мм 540 мм 590 мм 590 мм
b≤ 750 мм 750 мм 1100 мм 1100 мм 1400 мм 1400 мм
h≤ 1500 мм 1500 мм 2000 мм 2000 мм 2500 мм 2500 мм
1)
Задвижка • Slide • Schieber • Coulisseau
2)
Штульповый редуктор • Double-vent gearbox • Stulpgetriebe • Crémone de vantail secondaire
SF - нерабочая створка • Secondary vent • Standflügel • Vantail secondaire
GF - рабочая створка • Access vent • Gehflügel • Vantail de service
7.2008/BK1-3 Schüco AvanTec 1-7
29. Обзор профилей • Overview of profiles
Profilübersicht • Vue d‘ensemble des profilés
I II.A II III.A III IV V
≤ 60 кг ≤ 90 кг ≤ 130 кг
− − − − − − −
AWS 75.SI
33 41
382 530
85
85
− − − − −
Монтажная глубина 75 ● Basic depth 75 ● Grundbautiefe 75 ● Profondeur 75
33 41
382 510 374 900
7.2008/BK1-3 Schüco AvanTec 1-31
30. Обзор профилей • Overview of profiles
Profilübersicht • Vue d‘ensemble des profilés
I II.A II III.A III IV V
≤ 60 кг ≤ 90 кг ≤ 130 кг
− − − − − − −
366 440
− − − − − − −
Монтажная глубина 75 ● Basic depth 75 ● Grundbautiefe 75 ● Profondeur 75
366 450
− − − − − − −
366 460
AWS 75 BS.HI
− − − − − − −
366 470
− − − − − − −
366 480
− − − − − − −
366 490
− − − − − − −
367 340
1-32 Schüco AvanTec 7.2008/BK1-3
31. Обзор профилей • Overview of profiles
Profilübersicht • Vue d‘ensemble des profilés
I II.A II III.A III IV V
≤ 60 кг ≤ 90 кг ≤ 130 кг
− − − − − − −
− − − − − −
Монтажная глубина 75 ● Basic depth 75 ● Grundbautiefe 75 ● Profondeur 75
366 620
− − − − − − −
AWS 75 BS.HI
− − − − − −
366 630 366 360
− − − − − − −
− − − − − −
366 640
− − − − − −
367 350
7.2008/BK1-3 Schüco AvanTec 1-33
32. Обзор профилей • Overview of profiles
Profilübersicht • Vue d‘ensemble des profilés
I II.A II III.A III IV V
≤ 60 кг ≤ 90 кг ≤ 160 кг
AWS 105CC.HI
74
80.3
− − − − − −
73
390 020 390 060
Монтажная глубина 105 ● Basic depth 105 ● Grundbautiefe 105 ● Cote de base 105
1-34 Schüco AvanTec 7.2008/BK1-3
