Фасадные системы
- 1.
- 2. Почему WICONA? Потому, чтоза период существования на рынке Германии, как успешный специалист-разработчик алюминиевых систем, WICONA располагает 60-ти летним опытом, что для Вас изо дня в день - большое преимущество. Помимо того, что в нашем лице Вы имеете надёжного и партнёрски настроенного поставщика, Вы также пользуетесь преимуществами, которыми обладает сильная марка, основывающаяся на высоких технологических требованиях и утвердившемся успехе на рынке. В WICONA было учтено все до последнего нюанса: начиная от детально отлаженного планирования, касаясь подлежащий обработке самым усовершенствованным образом материал и короткие сроки поставки, и заканчивая удобными способами поддержки при продаже. Поэтому: WICONA! 2

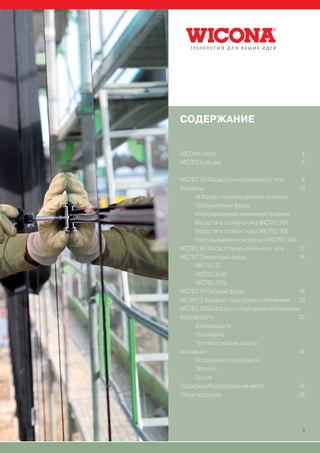

- 3. СОДЕРЖАНИЕ WICONA Unisys 4 WICTEC в общем 6 WICTEC 50 Фасад стоечно-ригельного типа 8 Варианты 10 HI Фасад с высоким уровнем изоляции Промышленный фасад Интегрированные прижимные профили Фасад типа стойка-стойка WICTEC 50P Фасад типа стойка-стойка WICTEC 50E Надстраиваемая конструкция WICTEC 50A WICTEC 60 Фасад стоечно-ригельного типа 12 WICTEC Элементный фасад 14 WICTEC EL WICTEC EL60 WICTEC 50EL WICTEC FF Оконный фасад 18 WICSKY 3 Фасад со структурным остеклением 20 WICTEC 50SG Фасад со структурным остеклением Безопасность 22 Взломозащита Пулезащита Противопожарная защита Инновации 24 Встроенная солнцезащита TEmotion SunLite Поддержка/Консультации на месте 26 Обзор продукции 28 3

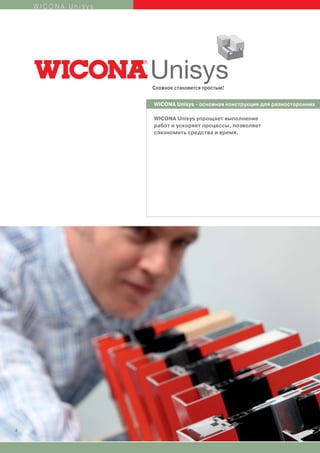

- 4. WICONA Unisys Сложное становится простым! WICONA Unisys - основная конструкция для разносторонних WICONA Unisys упрощает выполнение работ и ускоряет процессы, позволяет сэкономить средства и время. 4

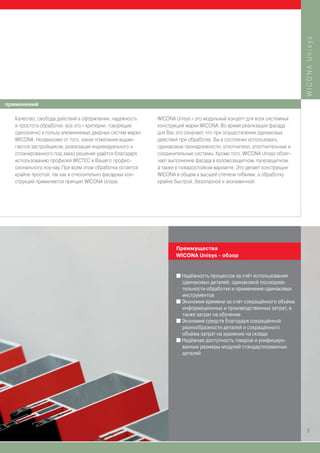

- 5. WICONA Unisys применений Качество, свобода действий в оформлении, надежность WICONA Unisys - это модульный концепт для всех системных и простота обработки: все это - критерии, говорящие конструкций марки WICONA. Во время реализации фасада однозначно в пользу алюминиевых дверных систем марки для Вас это означает, что при осуществлении одинаковых WICONA. Независимо от того, какие пожелания выдви- действий при обработке, Вы в состоянии использовать гаются застройщиком, реализация индивидуального и одинаковые принадлежности, уплотнители, уплотнительные и спланированного под заказ решения удаётся благодаря соединительные системы. Кроме того, WICONA Unisys облег- использованию профилей WICTEC и Вашего профес- чает выполнение фасада в взломозащитном, пулезащитном, сионального ноу-хау. При всем этом обработка остается а также в пожаростойком варианте. Это делает конструкции крайне простой, так как и относительно фасадных кон- WICONA в общем в высшей степени гибкими, а обработку струкций применяется принцип WICONA Unisys. крайне быстрой, безопасной и экономичной. Преимущества WICONA Unisys - обзор I Надёжность процессов за счёт использования одинаковых деталей, одинаковой последова- тельности обработки и применения одинаковых инструментов I Экономия времени за счёт сокращённого объёма информационных и производственных затрат, а также затрат на обучение I Экономия средств благодаря сокращённой разнообразности деталей и сокращённого объёма затрат на хранение на складе I Надёжная доступность товаров и унифициро- ванные размеры модулей стандартизованных деталей 5

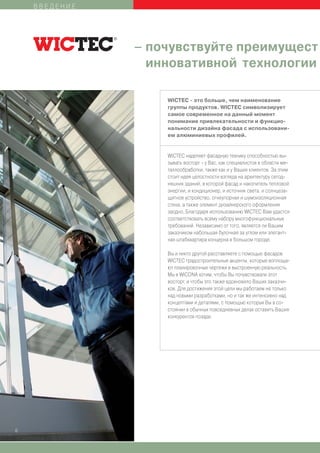

- 6. ВВЕДЕНИЕ – почувствуйте преимущест инновативной технологии WICTEC - это больше, чем наименование группы продуктов. WICTEC символизирует самое современное на данный момент понимание привлекательности и функцио- нальности дизайна фасада с использовани- ем алюминиевых профилей. WICTEC наделяет фасадную технику способностью вы- зывать восторг - у Вас, как специалистов в области ме- таллообработки, также как и у Ваших клиентов. За этим стоит идея целостности взгляда на архитектуру сегод- няшних зданий, в которой фасад и накопитель тепловой энергии, и кондиционер, и источник света, и солнцеза- щитное устройство, огнеупорная и шумоизоляционная стена, а также элемент дизайнерского оформления заодно. Благодаря использованию WICTEC Вам удастся соответствовать всему набору многофункциональных требований. Независимо от того, является ли Вашим заказчиком набольшая булочная за углом или элегант- ная штабквартира концерна в большом городе. Вы и никто другой расставляете с помощью фасадов WICTEC градостроительные акценты, которые воплоща- ют планировочные чертежи в выстроенную реальность. Мы в WICONA хотим, чтобы Вы почувствовали этот восторг, и чтобы это также вдохновило Ваших заказчи- ков. Для достижения этой цели мы работаем не только над новыми разработками, но и так же интенсивно над концептами и деталями, с помощью которых Вы в со- стоянии в обычных повседневных делах оставить Ваших конкурентов позади. 6

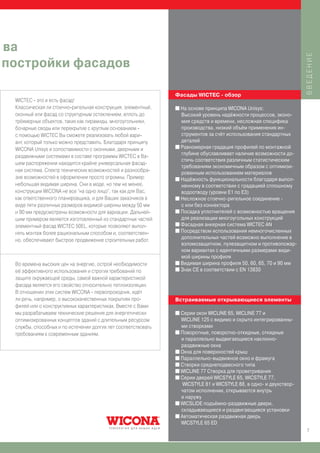

- 7. ва ВВЕДЕНИЕ постройки фасадов Фасады WIСTEC - обзор WICTEC - это и есть фасад! Классическая ли стоечно-ригельная конструкция, элементный, I На основе принципа WICONA Unisys: оконный или фасад со структурным остеклением, вплоть до Высокий уровень надёжности процессов, эконо- трёхмерных объектов, таких как пирамиды, многоугольники, мия средств и времени, несложная специфика бочарные своды или перекрытие с круглым основанием - производства, низкий объём применения ин- с помощью WICTEC Вы сможете реализовать любой вари- струментов за счёт использования стандартных ант, который только можно представить. Благодаря принципу деталей I Равномерная градация профилей по монтажной WICONA Unisys и сопоставимости с оконными, дверными и глубине обуславливает наличие возможности до- раздвижными системами в составе программы WICTEC в Ва- стичь соответствия различным статистическим шем распоряжении находится крайне универсальная фасад- требованиям экономичным образом с оптимизи- ная система. Спектр технических возможностей и разнообра- рованным использованием материалов зие возможностей в оформлении просто огромны. Пример: I Надёжность функциональности благодаря выпол- небольшая видимая ширина. Они в моде, но тем не менее, ненному в соответствии с градацией сплошному конструкции WICONA не все “на одно лицо”, так как для Вас, водоотводу (уровни E1 по E3) как ответственного планировщика, и для Ваших заказчиков в I Несложное стоечно-ригельное соединение - виде пяти различных размеров видимой ширины между 50 мм с или без коннектора и 90 мм предусмотрены возможности для вариации. Дальней- I Посадка уплотнителей с возможностью вращения шим примером является изготовленный из стандартных частей для реализации многоугольных конструкций I Фасадная анкерная система WICTEC AN элементный фасад WICTEC 50EL, которые позволяют выпол- I Посредством использования немногочисленных нять монтаж более рациональным способом и, соответствен- дополнительных частей возможно выполнение в но, обеспечивают быстрое продвижение строительных работ. взломозащитном, пулезащитном и противопожар- ном вариантах с идентичными размерами види- мой ширины профиля Во времена высоких цен на энергию, острой необходимости I Видимая ширина профиля 50, 60, 65, 70 и 90 мм её эффективного использования и строгих требований по I Знак CE в соответствии с EN 13830 защите окружающей среды, самой важной характеристикой фасада является его свойство относительно теплоизоляции. В отношении этих систем WICONA - первопроходчик, идёт ли речь, например, о высококачественных покрытиях про- Встраиваемые открывающиеся элементы филей или о конструктивных характеристиках. Вместе с Вами мы разрабатываем технические решения для энергетически I Серии окон WICLINE 65, WICLINE 77 и оптимизированных концептов зданий с длительным ресурсом WICLINE 125 с видимо и скрыто интегрированны- службы, способных и по истечении долгих лет соответствовать ми створками требованиям к современным зданиям. I Поворотные, поворотно-откидные, откидные и параллельно выдвигающиеся наклонно- раздвижные окна I Окна для поверхностей крыш I Параллельно-выдвижное окно и фрамуга I Створки среднеподвесного типа I WICLINE 77 Створка для проветривания I Серии дверей WICSTYLE 65, WICSTYLE 77, WICSTYLE 81 и WICSTYLE 88, в одно- и двухствор- чатом исполнении, открываются внутрь и наружу I WICSLIDE подъёмно-раздвижные двери, складывающиеся и раздвигающиеся установки I Автоматическая раздвижная дверь WICSTYLE 65 ED 7

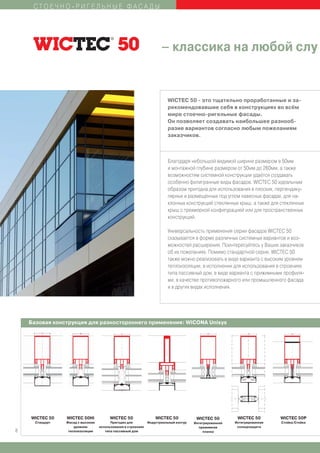

- 8. СТОЕЧНО-РИГЕЛЬНЫЕ ФАСАДЫ – классика на любой слу WICTEC 50 - это тщательно проработанные и за- рекомендовавшие себя в конструкциях во всём мире стоечно-ригельные фасады. Он позволяет создавать наибольшее разнооб- разие вариантов согласно любым пожеланиям заказчиков. Благодаря небольшой видимой ширине размером в 50мм и монтажной глубине размером от 50мм до 260мм, а также возможностям системной конструкции удаётся создавать особенно филигранные виды фасадов. WICTEC 50 идеальным образом пригодна для использования в плоских, перпендику- лярных и размещённых под углом навесных фасадах, для на- клонных конструкций стеклянных крыш, а также для стеклянных крыш с трехмерной конфигурацией или для пространственных конструкций. Универсальность применения серии фасадов WICTEC 50 сказывается в форме различных системных вариантов и воз- можностей расширения. Поинтересуйтесь у Ваших заказчиков об их пожеланиях. Помимо стандартной серии, WICTEC 50 также можно реализовать в виде варианта с высоким уровнем теплоизоляции, в исполнении для использования в строениях типа пассивный дом, в виде варианта с прижимными профиля- ми, в качестве противопожарного или промышленного фасада и в других видах исполнения. Базовая конструкция для разностороннего применения: WICONA Unisys WICTEC 50 WICTEC 50HI WICTEC 50 WICTEC 50 WICTEC 50 WICTEC 50 WICTEC 50P Стандарт Фасад с высоким Пригоден для Индустриальный контур Интегрированная Интегрированная Стойка/Стойка уровнем использования в строениях прижимная солнцезащита 8 теплоизоляции типа пассивный дом планка

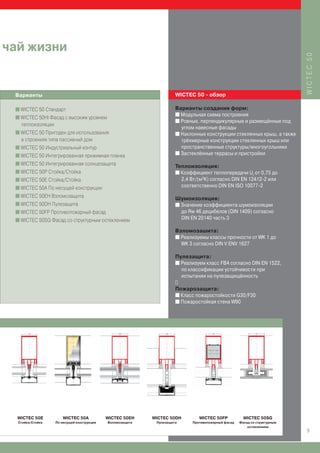

- 9. чай жизни WICTEC 50 Варианты WICTEC 50 - обзор I WICTEC 50 Стандарт Варианты создания форм: I Модульная схема построения I WICTEC 50HI Фасад с высоким уровнем I Ровные, перпендикулярные и размещённые под теплоизоляции углом навесные фасады I WICTEC 50 Пригоден для использования I Наклонные конструкции стеклянных крыш, а также в строениях типа пассивный дом трёхмерные конструкции стеклянных крыш или I WICTEC 50 Индустриальный контур пространственные структуры/многоугольники I Застеклённые террасы и пристройки I WICTEC 50 Интегрированная прижимная планка I WICTEC 50 Интегрированная солнцезащита Теплоизоляция: I WICTEC 50P Стойка/Стойка I Коэффициент теплопередачи U от 0,75 до f I WICTEC 50E Стойка/Стойка 2,4 Вт/(м2K) согласно DIN EN 12412-2 или I WICTEC 50A По несущей конструкции соответственно DIN EN ISO 10077-2 I WICTEC 50EH Взломозащита Шумоизоляция: I WICTEC 50DH Пулезащита I Значение коэффициента шумоизоляции I WICTEC 50FP Противопожарный фасад до Rw 46 децибелов (DIN 1409) согласно I WICTEC 50SG Фасад со структурным остеклением DIN EN 20140 часть 3 Взломозашита: I Реализуемы классы прочности от WK 1 до WK 3 согласно DIN V ENV 1627 Пулезащита: I Реализуем класс FB4 согласно DIN EN 1522, по классификации устойчивости при испытании на пулезащищённость Пожарозащита: I Класс пожаростойкости G30/F30 I Пожаростойкая стена W90 WICTEC 50E WICTEC 50A WICTEC 50EH WICTEC 50DH WICTEC 50FP WICTEC 50SG Стойка/Стойка По несущей конструкции Взломозащита Пулезащита Противопожарный фасад Фасад со структурным остеклением 9
- 10. СТОЕЧНО-РИГЕЛЬНЫЕ ФАСАДЫ – Варианты WICTEC 50HI Фасад с высоким уровнем WICTEC 50 Интегрированная солнцезащита теплоизоляции I Расширение стандартного фасада WICTEC 50 посред- В расположенных снаружи облицовочных планках фаса- ством оптимизированной теплоизоляции да WICTEC 50 интегрированы направляющие шины для I Теплоизоляция: Коэффициент U = 0,75 Вт/(м2K) соглас- солнцезащиты. Таким образом, не требуется добавочный f но DIN EN 12412-2 или DIN EN ISO 10077-2 монтаж крепёжных болтов. Также в стойках не требуется I Изоляционные материалы состоят из эластомеров проведение дополнительных и добавочных работ по свер- и в целях соответствия повышенным требованиям лению отверстий на месте монтирования фасада. по теплоизоляции позволяют толщину заполнения в 24-36 мм Преимущества: I В замере для производства фасада и его конструк- I Может дооснащаться до уровня, пригодного для исполь- зования в строениях типа пассивный дом, ции с помощью программного обеспечения WICTOP с толщиной заполнения в 46 мм предусмотрены также все размеры для солнцезащиты. Проведение нового замера или извлечение данных из I Широкий спектр возможностей для экономии энергии чертежей не требуется. I Улучшенная зона изоляции I Изменение в фасадной конструкции автоматически учи- I Реализуемы многоугольные фасады тываются в размерах на солнцезащиту I Взломозащита до уровня WK 2 согласно DIN V ENV 1627 I Производство с использованием надёжных процессов, простой монтаж I Конструкция позволяет использование подъёмных жалю- зи при высоких скоростях ветра (до 25 м/с) WICTEC 50 Индустриальный контур WICTEC 50P Стойка/Стойка I Профили с технической структурой I Стойка и ригель имеют одинаковую конфигурацию (стой- I Создание вида стальных конструкций на ка/стойка), нет необходимости производить выборку исторических фасадах I Перекрытие внахлёст осуществляется с помощью гори- зонтального полимерного профиля WICTEC 50 Интегрированная прижимная планка WICTEC 50E Стойка/Стойка I Видимая ширина прижимных профилей составляет 51 мм I Стойка и ригель имеют одинаковую конфигурацию (стой- или 43 мм ка/стойка), нет необходимости производить выборку I Простая конструкция, создающая внешний вид цельно- I Перекрытие внахлёст осуществляется с помощью вер- стеклянной структуры тикальных и горизонтальных цельных уплотнителей из I Заменяет силиконовый слой на стыке SSG-фасада, что EPDM, которыми охватываются профили обуславливает отсутствие необходимости проводить работы по техосмотру данного вида клееных соеди- нений и отсутствие необходимости иметь лицензию и обеспечивать внешний надзор I Интегрированные прижимные профили (размещаются внахлёст или в плоскости стекла) 10

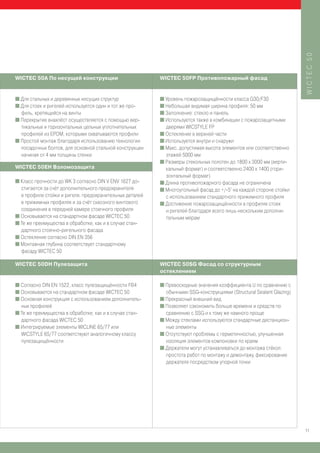

- 11. WICTEC 50 WICTEC 50AПо несущей конструкции WICTEC 50FP Противопожарный фасад I Для стальных и деревянных несущих структур I Уровень пожарозащищённости класса G30/F30 I Для стоек и ригелей используется один и тот же про- I Небольшая видимая ширина профиля: 50 мм филь, крепящийся на винты I Заполнение: стекло и панель I Перекрытие внахлёст осуществляется с помощью вер- I Используется также в комбинации с пожарозащитными тикальных и горизонтальных цельных уплотнительных дверями WICSTYLE FP профилей из EPDM, которыми охватываются профили I Остекление в верхней части I Простой монтаж благодаря использованию технологии I Используется внутри и снаружи посадочных болтов, для основной стальной конструкции I Макс. допустимая высота элементов или соответственно начиная от 4 мм толщины стенки этажей 5000 мм I Размеры стекольных полотен до 1800 x 3000 мм (верти- WICTEC 50EH Взломозащита кальный формат) и соответственно 2400 x 1400 (гори- зонтальный формат) I Класс прочности до WK 3 согласно DIN V ENV 1627 до- I Длина противопожарного фасада не ограничена стигается за счёт дополнительного предохранителя I Многоугольный фасад до +/-5° на каждой стороне стойки в профиле стойки и ригеля, предохранительных деталей с использованием стандартного прижимного профиля в прижимных профилях и за счёт сквозного винтового I Достижение пожарозащищённости в профилях стоек соединения в передней камере стоечного профиля и ригелей благодаря всего лишь нескольким дополни- I Основывается на стандартном фасаде WICTEC 50 тельным мерам I Те же преимущества в обработке, как и в случае стан- дартного стоечно-ригельного фасада I Остекление согласно DIN EN 356 I Монтажная глубина соответствует стандартному фасаду WICTEC 50 WICTEC 50DH Пулезащита WICTEC 50SG Фасад со структурным остеклением I Согласно DIN EN 1522, класс пулезащищённости FB4 I Превосходные значения коэффициента U по сравнению с I Основывается на стандартном фасаде WICTEC 50 обычными SSG-конструкциями (Structural Sealant Glazing) I Основная конструкция с использованием дополнитель- I Прекрасный внешний вид ных профилей I Позволяет сэкономить больше времени и средств по I Те же преимущества в обработке, как и в случае стан- сравнению с SSG и к тому же намного проще дартного фасада WICTEC 50 I Между стеклами используются стандартные дистанцион- I Интегрируемые элементы WICLINE 65/77 или ные элементы WICSTYLE 65/77 соответствуют аналогичному классу I Отсутствуют проблемы с герметичностью, улучшенная пулезащищённости изоляция элементов компоновки по краям I Держатели могут устанавливаться до монтажа стёкол: простота работ по монтажу и демонтажу, фиксирование держателя посредством упорной точки 11
- 12. СТОЕЧНО-РИГЕЛЬНЫЕ ФАСАДЫ – определение конфигу 12

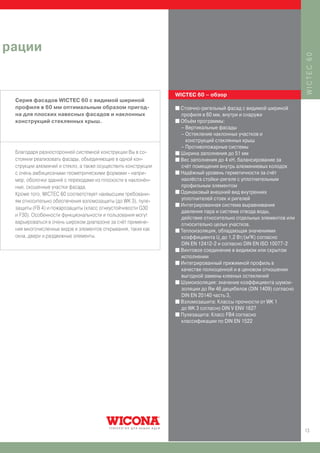

- 13. рации WICTEC 60 WICTEC 60 – обзор Серия фасадов WICTEC 60 с видимой шириной профиля в 60 мм оптимальным образом пригод- I Стоечно-ригельный фасад с видимой шириной на для плоских навесных фасадов и наклонных профиля в 60 мм, внутри и снаружи конструкций стеклянных крыш. I Объём программы: – Вертикальные фасады – Остекление наклонных участков и конструкций стеклянных крыш – Противопожарные системы Благодаря разносторонней системной конструкции Вы в со- I Ширина заполнения до 51 мм стоянии реализовать фасады, объединяющие в одной кон- I Вес заполнения до 4 кН, балансирование за струкции алюминий и стекло, а также осуществить конструкции счёт помещения внутрь алюминиевых колодок с очень амбициозными геометрическими формами - напри- I Надёжный уровень герметичности за счёт мер, оболочки зданий с переходами из плоскости в наклонён- нахлёста стойки-ригеля с уплотнительным ные, скошенные участки фасада. профильным элементом I Одинаковый внешний вид внутренних Кроме того, WICTEC 60 соответствует наивысшим требовани- ям относительно обеспечения взломозащиты (до WK 3), пуле- уплотнителей стоек и ригелей I Интегрированная система выравнивания защиты (FB 4) и пожарозащиты (класс огнеустойчивости G30 давления пара и система отвода воды, и F30). Особенности функциональности и пользования могут действие относительно отдельных элементов или варьироваться в очень широком диапазоне за счёт примене- относительно целых участков. ния многочисленных видов и элементов открывания, таких как I Теплоизоляция, обладающая значениями окна, двери и раздвижные элементы. коэффициента Uf до 1,2 Вт/(м2K) согласно DIN EN 12412-2 и согласно DIN EN ISO 10077-2 I Винтовое соединение в видимом или скрытом исполнении I Интегрированный прижимной профиль в качестве полноценной и в ценовом отношении выгодной замены клееных остеклений I Шумоизоляция: значение коэффициента шумои- золяции до Rw 46 децибелов (DIN 1409) согласно DIN EN 20140 часть 3, I Взломозашита: Классы прочности от WK 1 до WK 3 согласно DIN V ENV 1627 I Пулезащита: Класс FB4 согласно классификации по DIN EN 1522 13

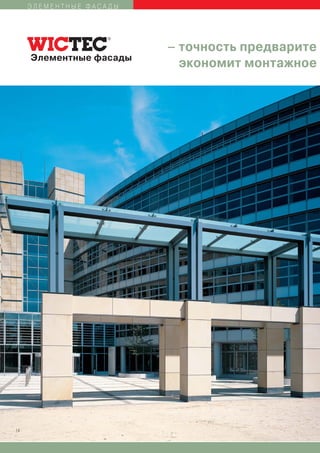

- 14. ЭЛЕМЕНТНЫЕ ФАСАДЫ – точность предварите Элементные фасады экономит монтажное 14

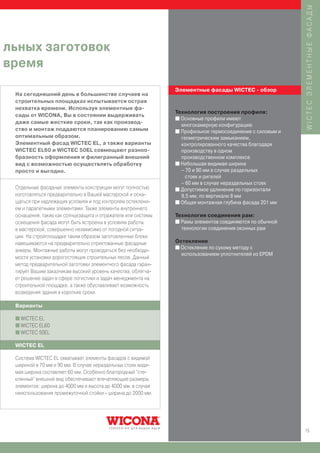

- 15. WICTEC ЭЛЕМЕНТНЫЕ ФАСАДЫ льныхзаготовок время Элементные фасады WICTEC - обзор На сегодняшний день в большинстве случаев на строительных площадках испытывается острая нехватка времени. Используя элементные фа- Технология построения профиля: сады от WICONA, Вы в состоянии выдерживать I Основные профили имеют даже самые жесткие сроки, так как производ- многокамерную конфигурацию ство и монтаж поддаются планированию самым I Профильное термосоединение с силовым и оптимальным образом. геометрическим замыканием, Элементный фасад WICTEC EL, а также варианты контролированного качества благодаря WICTEC EL60 и WICTEC 50EL совмещают разноо- производству в одном бразность оформления и филигранный внешний производственном комплексе вид с возможностью осуществлять обработку I Небольшая видимая ширина просто и выгодно. – 70 и 90 мм в случае раздельных стоек и ригелей – 60 мм в случае нераздельных стоек Отдельные фасадные элементы конструкции могут полностью I Допустимое удлинение по горизонтали изготовляться предварительно в Вашей мастерской и осна- 9,5 мм, по вертикали 8 мм щаться при надлежащих условиях и под контролем остеклени- I Общая монтажная глубина фасада 201 мм ем и парапетными элементами. Также элементы внутреннего оснащения, такие как солнцезащита и отражатели или системы Технология соединения рам: освещения фасада могут быть встроены в условиях работы I Рамы элементов соединяются по обычной в мастерской, совершенно независимо от погодной ситуа- технологии соединения оконных рам ции. На стройплощадке таким образом заготовленные блоки навешиваются на предварительно отрихтованные фасадные Остекление I Остекление по сухому методу с анкеры. Монтажные работы могут проводиться без необходи- использованием уплотнителей из EPDM мости установки дорогостоящих строительных лесов. Данный метод предварительной заготовки элементного фасада гаран- тирует Вашим заказчикам высокий уровень качества, облегча- ет решение задач в сфере логистики и задач менеджмента на строительной площадке, а также обуславливает возможность возведения здания в короткие сроки. Варианты I WICTEC EL I WICTEC EL60 I WICTEC 50EL WICTEC EL Система WICTEC EL охватывает элементы фасадов с видимой шириной в 70 мм и 90 мм. В случае нераздельных стоек види- мая ширина составляет 60 мм. Особенно благородный “сте- клянный” внешний вид обеспечивают впечатляющие размеры элементов: ширина до 4000 мм и высота до 4000 мм, в случае неиспользования промежуточной стойки - ширина до 2000 мм. 15
- 16. ЭЛЕМЕНТНЫЕ ФАСАДЫ – дальнейшие варианты Элементные фасады WICTEC EL60 Данная конструкция также существенно улучшает энергети- ческий баланс здания, с её помощью достигаются значения коэффициента теплоизоляции Uf до 1,6 Вт/(м K). Размеры элементов: в конструкции WICTEC EL60 ширина до 2800 мм и высота до 3500 мм, в случае неиспользования промежуточной стойки - ширина до 1500 мм. WICTEC 50EL Данный вариант основывается на стоечно-ригельной кон- струкции WICTEC 50 и исполняется по схеме элементного построения. Поэтому в целях обеспечения термического разделения Вы можете использовать стандартные части WICTEC 50. С по- мощью этой конструкции достигаются значения коэффициента теплоизоляции Uf до 1,4 Вт/(м2K). Относительно визуального эффекта WICTEC 50EL убеждает небольшой видимой шириной профиля в 65 мм. Конструкция рассчитана на размеры элементов шириной до 3000 мм и высоты до 3500 мм, в случае неиспользования промежуточной стойки - ширина до 1500 мм. 16

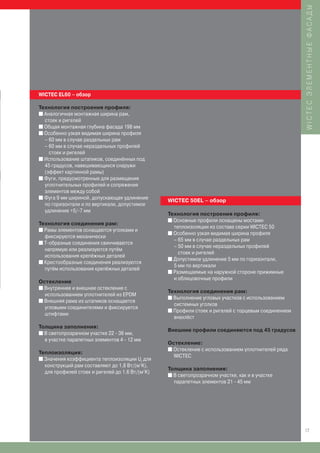

- 17. WICTEC ЭЛЕМЕНТНЫЕ ФАСАДЫ WICTECEL60 – обзор Технология построения профиля: I Аналогичная монтажная ширина рам, стоек и ригелей I Общая монтажная глубина фасада 198 мм I Особенно узкая видимая ширина профиля – 60 мм в случае раздельных рам – 60 мм в случае нераздельных профилей стоек и ригелей I Использование штапиков, соединённых под 45 градусов, навешивающихся снаружи (эффект картинной рамы) I Фуги, предусмотренные для размещения уплотнительных профилей и сопряжения элементов между собой I Фуга 9 мм шириной, допускающая удлинение WICTEC 50EL – обзор по горизонтали и по вертикали, допустимое удлинение +5/-7 мм Технология построения профиля: I Основные профили оснащены мостами Технология соединения рам: I Рамы элементов оснащаются уголками и теплоизоляции из состава серии WICTEC 50 I Особенно узкая видимая ширина профиля фиксируются механически I Т-образные соединения свинчиваются – 65 мм в случае раздельных рам – 50 мм в случае нераздельных профилей напрямую или реализуются путём стоек и ригелей использования крепёжных деталей I Допустимое удлинение 5 мм по горизонтали, I Крестообразные соединения реализуются 5 мм по вертикали путём использования крепёжных деталей I Размещаемые на наружной стороне прижимные и облицовочные профили Остекление I Внутреннее и внешнее остекление с Технология соединения рам: использованием уплотнителей из EPDM I Выполнение угловых участков с использованием I Внешняя рама из штапиков оснащается системных уголков угловыми соединителями и фиксируется I Профили стоек и ригелей с торцевым соединением штифтами внахлёст Толщина заполнения: I В светопрозрачном участке 22 - 36 мм, Внешние профили соединяются под 45 градусов в участке парапетных элементов 4 - 12 мм Остекление: I Остекление с использованием уплотнителей ряда Теплоизоляция: I Значения коэффициента теплоизоляции U для WICTEC f конструкций рам составляют до 1,8 Вт/(м2K), Толщина заполнения: для профилей стоек и ригелей до 1,6 Вт/(м2K) I В светопрозрачном участке, как и в участке парапетных элементов 21 - 45 мм 17

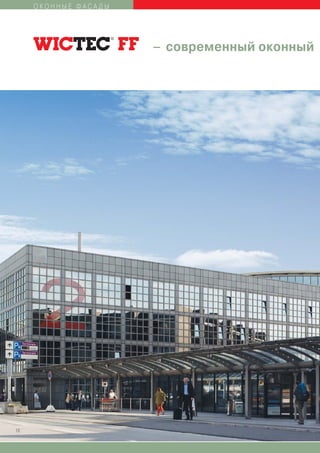

- 18. ОКОННЫЕ ФАСАДЫ – современный оконный 18
- 19. фасад WICTEC FF WICTEC FF - обзор Очень хорошим примером совместимости систем марки WICONA при применении прин- Технология построения профиля: ципа Unisys “Сложное становится простым” I Основные профили имеют многокамерную является WICTEC FF. конфигурацию I Профильное термосоединение с силовым и геометрическим замыканием, контролированного качества благодаря производству в одном производственном В данном случае речь идёт об оконном фасаде, применяю- комплексе щемся для обрамления здания, в качестве фасада с оконны- ми проёмами или в качестве сплошного оконного фасада в Монтажная ширина профилей: заключительной фазе строительства. Характерной особенно- I 77 мм: Специальные облицовочные рамы стью является внешний вид в стиле оконной структуры или в I 77/137 мм: Профили с использованием импо- стиле стоечно-ригельной конструкции, достигаемые за счёт стов, переплётов и перекладин с расчётом на прикрепляющихся снаружи на клипсы облицовочных алюмини- удлинение евых профилей. Светопрозрачный участок фасада состоит из I 80,5 мм: скрыто расположенные створки алюминиевых изолированных оконных элементов. Облицовка фасада на теплоизолированных элементах стен или парапетов Фурнитура: I Испытано согласно RAL может исполняться как вентилируемая или как не подвергае- I Допустимый вес створок: мая компрессии конструкция. – стандарт: 100 кг или 130 кг Элементы окон WICTEC FF составляются из специальных – скрыто расположенная фурнитура до 130 кг рам WICTEC FF и скрыто расположенных створок серии WICLINE 77. К возможным видам открывания относятся пово- ротный, поворотно-откидной, откидной, а также используются окна со штульповыми створками и вентиляционные створки в световых фонарях. 19

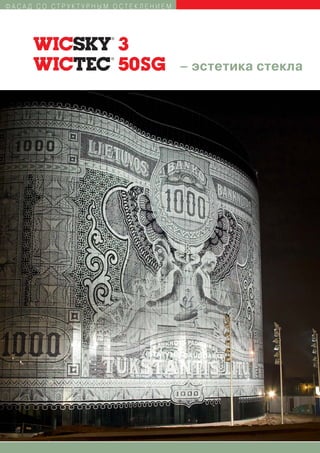

- 20. ФАСАД СО СТРУКТУРНЫМОСТЕКЛЕНИЕМ – эстетика стекла 20

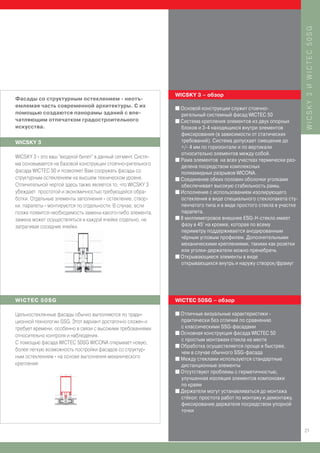

- 21. WICSKY 3 ИWICTЕC 50SG WICSKY 3 – обзор Фасады со структурным остеклением - неотъ- емлемая часть современной архитектуры. С их I Основой конструкции служит стоечно- помощью создаются панорамы зданий с впе- ригельный системный фасад WICTEC 50 чатляющим отпечатком градостроительного I Система крепления элементов из двух опорных искусства. блоков и 3-4 находящихся внутри элементов фиксирования (в зависимости от статических WICSKY 3 требований). Система допускает смещение до +/- 4 мм по горизонтали и по вертикали относительно элементов между собой. WICSKY 3 - это ваш “входной билет” в данный сегмент. Систе- I Рама элементов на всех участках термически раз- ма основывается на базовой конструкции стоечно-ригельного делена посредством комплексных фасада WICTEC 50 и позволяет Вам сооружать фасады со полиамидных разрывов WICONA. структурным остеклением на высшем техническом уровне. I Соединение обеих половин оболочки уголками Отличительной чертой здесь также является то, что WICSKY 3 обеспечивает высокую стабильность рамы. убеждает простотой и экономичностью требующейся обра- I Исполнение с использованием изолирующего ботки. Отдельные элементы заполнения - остекление, створ- остекления в виде специального стеклопакета сту- ки, парапеты - монтируются по отдельности. В случае, если пенчатого типа и в виде простого стекла в участке позже появится необходимость замены какого-либо элемента, парапета. замена может осуществляться в каждой ячейке отдельно, не I 8 миллиметровое внешнее ESG-H-стекло имеет затрагивая соседние ячейки. фазу в 45° на кромке, которая по всему периметру поддерживается анодированным чёрным угловым профилем. Дополнительными механическими креплениями, такими как розетки или уголки-держатели можно пренебречь I Открывающиеся элементы в виде открывающихся внутрь и наружу створок/фрамуг WICTEC 50SG WICTEC 50SG – обзор Цельностеклянные фасады обычно выполняются по тради- I Отличные визуальные характеристики - ционной технологии SSG. Этот вариант достаточно сложен и практически без отличий по сравнению требует времени, особенно в связи с высокими требованиями с классическими SSG-фасадами I Основная конструкция фасада WICTEC 50 относительно контроля и наблюдения. с простым монтажем стекла на месте С помощью фасада WICTEC 50SG WICONA открывает новую, I Обработка осуществляется проще и быстрее, более легкую возможность постройки фасадов со структур- чем в случае обычного SSG-фасада ным остеклением - на основе выполнения механического I Между стеклами используются стандартные крепления дистанционные элементы I Отсутствуют проблемы с герметичностью, улучшенная изоляция элементов компоновки по краям I Держатели могут устанавливаться до монтажа стёкол: простота работ по монтажу и демонтажу, фиксирование держателя посредством упорной точки 21

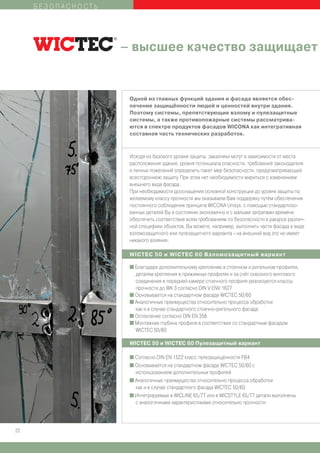

- 22. БЕЗОПАСНОСТЬ – высшее качество защищает Одной из главных функций здания и фасада является обес- печение защищённости людей и ценностей внутри здания. Поэтому системы, препятствующие взлому и пулезащитные системы, а также противопожарные системы рассматрива- ются в спектре продуктов фасадов WICONA как интегративная составная часть технических разработок. Исходя из базового уровня защиты, заказчики могут в зависимости от места расположения здания, уровня потенциала опасности, требований законодателя и личных пожеланий определить пакет мер безопасности, предусматривающий всестороннюю защиту. При этом нет необходимости мириться с изменением внешнего вида фасада. При необходимости дооснащения основной конструкции до уровня защиты по желаемому классу прочности мы оказываем Вам поддержку путём обеспечения постоянного соблюдения принципа WICONA Unisys: с помощью стандартизо- ванных деталей Вы в состоянии экономично и с малыми затратами времени обеспечить соответствие всем требованиям по безопасности в ракурсе различ- ной специфики объектов. Вы можете, например, выполнить части фасада в виде взломозащитного или пулезащитного варианта - на внешний вид это не имеет никакого влияния. WICTEC 50 и WICTEC 60 Взломозащитный вариант I Благодаря дополнительному креплению в стоечном и ригельном профилях, деталям крепления в прижимных профилях и за счёт сквозного винтового соединения в передней камере стоечного профиля реализуются классы прочности до WK 3 согласно DIN V ENV 1627 I Основывается на стандартном фасаде WICTEC 50/60 I Аналогичные преимущества относительно процесса обработки как и в случае стандартного стоечно-ригельного фасада I Остекление согласно DIN EN 356 I Монтажная глубина профиля в соответствии со стандартным фасадом WICTEC 50/60 WICTEC 50 и WICTEC 60 Пулезащитный вариант I Согласно DIN EN 1522 класс пулезащищённости FB4 I Основывается на стандартном фасаде WICTEC 50/60 с использованием дополнительных профилей I Аналогичные преимущества относительно процесса обработки как и в случае стандартного фасада WICTEC 50/60 I Интегрируемые в WICLINE 65/77 или в WICSTYLE 65/77 детали выполнены с аналогичными характеристиками относительно прочности 22

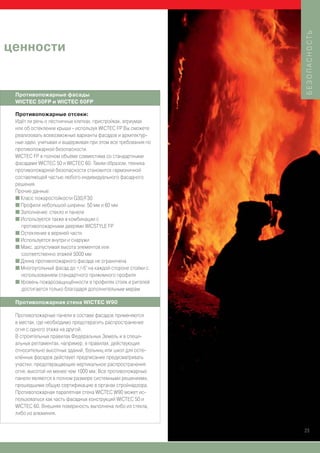

- 23. БЕЗОПАСНОСТЬ ценности Противопожарные фасады WICTEC 50FP и WICTEC 60FP Противопожарные отсеки: Идёт ли речь о лестничных клетках, пристройках, атриумах или об остеклении крыши - используя WICTEC FP Вы сможете реализовать всевозможные варианты фасадов и архитектур- ные идеи, учитывая и выдерживая при этом все требования по противопожарной безопасности. WICTEC FP в полном объёме совместима со стандартными фасадами WICTEC 50 и WICTEC 60. Таким образом, техника противопожарной безопасности становится гармоничной составляющей частью любого индивидуального фасадного решения. Прочие данные: I Класс пожаростойкости G30/F30 I Профили небольшой ширины: 50 мм и 60 мм I Заполнение: стекло и панели I Используется также в комбинации с противопожарными дверями WICSTYLE FP I Остекление в верхней части I Используется внутри и снаружи I Макс. допустимая высота элементов или соответственно этажей 5000 мм I Длина противопожарного фасада не ограничена I Многоугольный фасад до +/-5° на каждой стороне стойки с использованием стандартного прижимного профиля I Уровень пожарозащищённости в профилях стоек и ригелей достигается только благодаря дополнительным мерам Противопожарная стена WICTEC W90 Противопожарные панели в составе фасадов применяются в местах, где необходимо предотвратить распространение огня с одного этажа на другой. В строительных правилах Федеральных Земель и в специ- альных регламентах, например, в правилах, действующих относительно высотных зданий, больниц или школ для осте- клённых фасадов действует предписание предусматривать участки, предотвращающие вертикальное распространения огня, высотой не менее чем 1000 мм. Все противопожарные панели являются в полном размере системными решениями, прошедшими общую сертификацию в органах стройнадзора. Противопожарная парапетная стена WICTEC W90 может ис- пользоваться как часть фасадных конструкций WICTEC 50 и WICTEC 60. Внешняя поверхность выполнена либо из стекла, либо из алюминия. 23

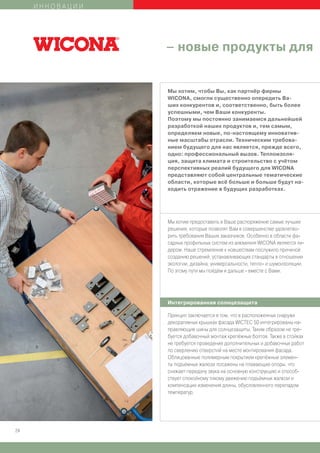

- 24. ИННОВАЦИИ – новые продукты для Мы хотим, чтобы Вы, как партнёр фирмы WICONA, смогли существенно опередить Ва- ших конкурентов и, соответственно, быть более успешными, чем Ваши конкуренты. Поэтому мы постоянно занимаемся дальнейшей разработкой наших продуктов и, тем самым, определяем новые, по-настоящему инноватив- ные масштабы отрасли. Техническим требова- нием будущего для нас является, прежде всего, одно: профессиональный вызов. Теплоизоля- ция, защита климата и строительство с учётом перспективных реалий будущего для WICONA представляют собой центральные тематические области, которые всё больше и больше будут на- ходить отражение в будущих разработках. Мы хотим предоставить в Ваше распоряжение самые лучшие решения, которые позволят Вам в совершенстве удовлетво- рить требования Ваших заказчиков. Особенно в области фа- садных профильных систем из алюминия WICONA является ли- дером. Наше стремление к новшествам послужило причиной созданию решений, устанавливающих стандарты в отношении экологии, дизайна, универсальности, тепло- и шумоизоляции. По этому пути мы пойдём и дальше - вместе с Вами. Интегрированная солнцезащита Принцип заключается в том, что в расположенных снаружи декоративных крышках фасада WICTEC 50 интегрированы на- правляющие шины для солнцезащиты. Таким образом не тре- буется добавочный монтаж крепёжных болтов. Также в стойках не требуется проведение дополнительных и добавочных работ по сверлению отверстий на месте монтирования фасада. Облицованные полимерным покрытием крепёжные элемен- ты подъёмных жалюзи посажены на плавающие опоры, что снижает передачу звука на основную конструкцию и способ- ствует спокойному тихому движению подъёмных жалюзи и компенсации изменения длины, обусловленного перепадом температур. 24

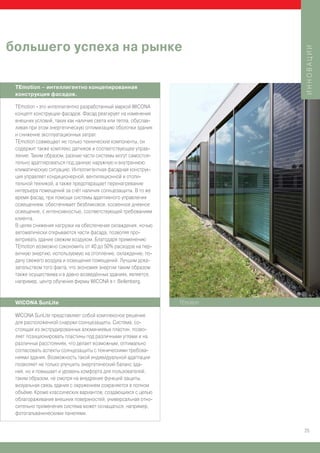

- 25. большего успеха нарынке ИННОВАЦИИ TEmotion – интеллигентно концепированная конструкция фасадов. TEmotion - это интеллигентно разработанный маркой WICONA концепт конструкции фасадов. Фасад реагирует на изменения внешних условий, таких как наличие света или тепла, обуслав- ливая при этом энергетическую оптимизацию оболочки здания и снижение эксплуатационных затрат. TEmotion совмещает не только технические компоненты, он содержит также комплекс датчиков и соответствующее управ- ление. Таким образом, разные части системы могут самостоя- тельно адаптироваться под данную наружную и внутреннюю климатическую ситуацию. Интеллигентная фасадная конструк- ция управляет кондиционерной, вентиляционной и отопи- тельной техникой, а также предотвращает перенагревание интерьера помещений за счёт наличия солнцезащиты. В то же время фасад, при помощи системы адаптивного управления освещением, обеспечивает безбликовое, косвенное дневное освещение, с интенсивностью, соответствующей требованиям клиента. В целях снижения нагрузки на обеспечение охлаждения, ночью автоматически открываются части фасада, позволяя про- ветривать здание свежим воздухом. Благодаря применению TEmotion возможно сэкономить от 40 до 50% расходов на пер- вичную энергию, используемую на отопление, охлаждение, по- дачу свежего воздуха и освещения помещений. Лучшим дока- зательством того факта, что экономия энергии таким образом также осуществима и в давно возведённых зданиях, является, например, центр обучения фирмы WICONA в г. Bellenberg. WICONA SunLite TEmotion WICONA SunLite представляет собой комплексное решение для расположенной снаружи солнцезащиты. Система, со- стоящая из экструдированных алюминиевых пластин, позво- ляет позиционировать пластины под различными углами и на различных расстояниях, что делает возможным, оптимально согласовать аспекты солнцезащиты с техническими требова- ниями здания. Возможность такой индивидуальной адаптации позволяет не только улучшить энергетический баланс зда- ния, но и повышает и уровень комфорта для пользователей; таким образом, не смотря на внедрение функций защиты, визуальная связь здания с окружением сохраняется в полном объёме. Кроме классических вариантов, создающихся с целью облагораживания внешних поверхностей, универсальная отно- сительно применения система может оснащаться, например, фотогальваническими панелями. 25

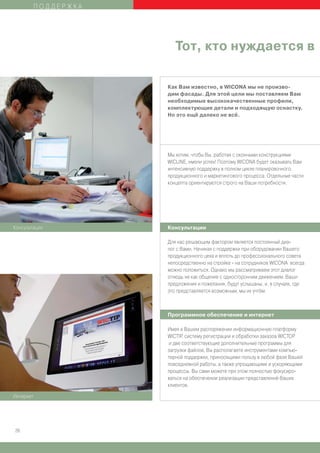

- 26. ПОДДЕРЖКА Тот, кто нуждается в Как Вам известно, в WICONA мы не произво- дим фасады. Для этой цели мы поставляем Вам необходимые высококачественные профили, комплектующие детали и подходящую оснастку. Но это ещё далеко не всё. Мы хотим, чтобы Вы, работая с оконными конструкциями WICLINE, имели успех! Поэтому WICONA будет оказывать Вам интенсивную поддержку в полном цикле планировочного, продукционного и маркетингового процесса. Отдельные части концепта ориентируются строго на Ваши потребности. Консультации Консультации Для нас решающим фактором является постоянный диа- лог с Вами. Начиная с поддержки при оборудовании Вашего продукционного цеха и вплоть до профессионального совета непосредственно на стройке - на сотрудников WICONA всегда можно положиться. Однако мы рассматриваем этот диалог отнюдь не как общение с односторонним движением. Ваши предложения и пожелания, будут услышаны, и, в случаях, где это представляется возможным, мы их учтём. Программное обеспечение и интернет Имея в Вашем распоряжении информационную платформу WICTIP, систему регистрации и обработки заказов WICTOP и две соответствующие дополнительные программы для загрузки файлов, Вы располагаете инструментами компью- терной поддержки, приносящими пользу в любой фазе Вашей повседневной работы, а также упрощающими и ускоряющими процессы. Вы сами можете при этом полностью фокусиро- ваться на обеспечении реализации представлений Ваших клиентов. Интернет 26

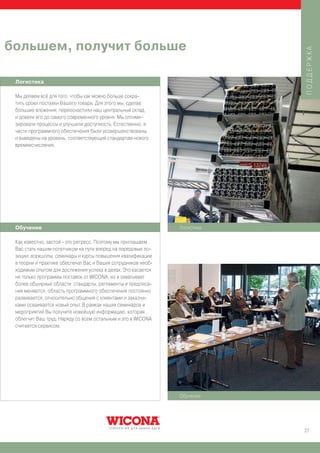

- 27. большем, получит больше ПОДДЕРЖКА Логистика Мы делаем всё для того, чтобы как можно больше сокра- тить сроки поставки Вашего товара. Для этого мы, сделав большие вложения, переоснастили наш центральный склад, и довели его до самого современного уровня: Мы оптими- зировали процессы и улучшили доступность. Естественно, и части программного обеспечения были усовершенствованы и выведены на уровень, соответствующий стандартам нового времяисчисления. Обучение Логистика Как известно, застой - это регресс. Поэтому мы приглашаем Вас стать нашим попутчиком на пути вперед на передовые по- зиции: воркшопы, семинары и курсы повышения квалификации в теории и практике обеспечат Вас и Ваших сотрудников необ- ходимым опытом для достижения успеха в делах. Это касается не только программы поставок от WICONA, но и охватывает более обширные области: стандарты, регламенты и предписа- ния меняются, область программного обеспечения постоянно развивается, относительно общения с клиентами и заказчи- ками осваивается новый опыт. В рамках наших семинаров и мероприятий Вы получите новейшую информацию, которая облегчит Ваш труд. Наряду со всем остальным и это в WICONA считается сервисом. Обучение 27

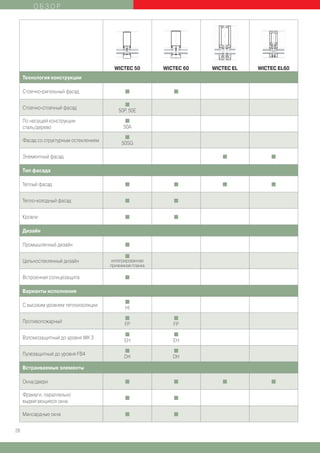

- 28. ОБЗОР WICTEC 50 WICTEC 60 WICTEC EL WICTEC EL60 Технология конструкции Стоечно-ригельный фасад I I I Стоечно-стоечный фасад 50P, 50E По несущей конструкции I сталь/дерево 50A I Фасад со структурным остеклением 50SG Элементный фасад I I Тип фасада Теплый фасад I I I I Тепло-холодный фасад I I Кровли I I Дизайн Промышленный дизайн I I Цельностеклянный дизайн интегрированная прижимная планка Встроенная солнцезащита I Варианты исполнения I С высоким уровнем теплоизоляции HI I I Противопожарный FP FP I I Взломозащитный до уровня WK 3 EH EH I I Пулезащитный до уровня FB4 DH DH Встраиваемые элементы Окна/двери I I I I Фрамуги, параллельно I I выдвигающиеся окна Мансардные окна I I 28
- 29. WICTEC 50EL WICTEC FF WICTEC 50SG WICSKY 3 ОБЗОР Технология конструкции Стоечно-ригельный фасад I Стоечно-стоечный фасад По несущей конструкции сталь/дерево Фасад со структурным остеклением I I Элементный фасад I Тип фасада Теплый фасад I I I Тепло-холодный фасад I Кровли Дизайн Промышленный дизайн I Цельностеклянный дизайн I I Встроенная солнцезащита Варианты исполнения С высоким уровнем теплоизоляции Противопожарный Взломозащитный до уровня WK 3 Пулезащитный до уровня FB4 Встраиваемые элементы Окна/двери I I Фрамуги, параллельно I I выдвигающиеся окна Мансардные окна 29
- 30.

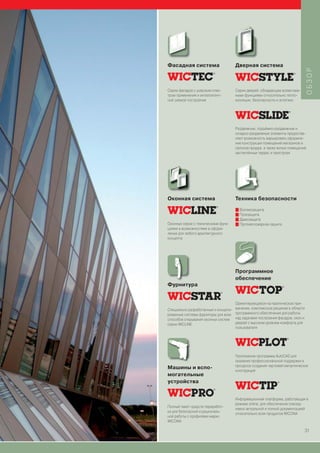

- 31. Фасадная система Дверная система ОБЗОР Серии фасадов с широким спек- Серии дверей, обладающие всеми важ- тром применения и интеллигент- ными функциями относительно тепло- ной схемой построения изоляции, безопасности и эстетики Раздвижные, подъёмно-раздвижные и складно-раздвижные элементы предостав- ляют возможность варьировать оформле- ние конструкции помещений магазинов и салонов продаж, а также жилых помещений, застеклённых террас и пристроек Оконная система Техника безопасности I Взломозащита I Пулезащита I Дымозащита Оконные серии с техническими функ- I Противопожарная зашита циями и возможностями в оформ- лении для любого архитектурного концепта Программное обеспечение Фурнитура Ориентирующееся на практическое при- Специально разработанные и концепи- менение, комплексное решение в области рованные системы фурнитуры для всех программного обеспечения для работы способов открывания оконных систем над задачами построения фасадов, окон и серии WICLINE дверей с высоким уровнем комфорта для пользователя Приложение программы AutoCAD для оказания профессиональной поддержки в процессе создания чертежей металлических Машины и вспо- конструкций могательные устройства Информационная платформа, работающая в режиме online, для обеспечения повсед- Полный пакет средств переработ- невно актуальной и полной документацией ки для безопасной и рациональ- относительно всех продуктов WICONA ной работы с профилями марки WICONA 31

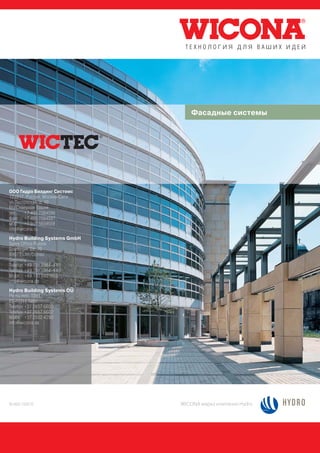

- 32. Фасадные системы ООО ГидроБилдинг Системс 123317, Россия, Москва-Сити ул. Тестовская, д. 10 БЦ Северная башня тел. +7 495 7084596 факс +7 495 7084597 моб. +7 917 5659559 info@wicona.ru Hydro Building Systems GmbH Sales Office Russia Soeflinger Str. 70 89077 Ulm/Donau Germany Telefon +49 731 3984-445 Telefax +49 731 3984-440 Mobil +49 170 9991869 info@wicona.de Hydro Building Systems OU Parnu mnt. 139 f EE-11317 Tallin Telefon +37 2657 6605 Telefax +37 2657 6602 Mobil +37 2502 4290 info@wicona.de RU493/103010 WICONA марка компании Hydro
