VI-17: Скенер

1. Скенер

2. Скенер Скенер ( енгл . scanner ) је улазни уређај рачунара намењен директном уносу цртежа и слика са папира у рачунар

3. Скенер Скенер је улазни уређај који анализира неку физичку слику као што су фотографија, текст, рукопис или неки предмет, а затим је претвара у дигиталну слику

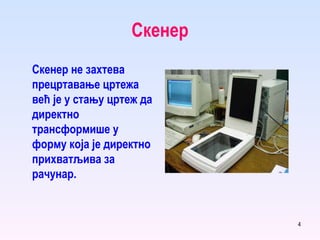

4. Скенер Скенер не захтева прецртавање цртежа већ је у стању цртеж да директно трансформише у форму која је директно прихватљива за рачунар.

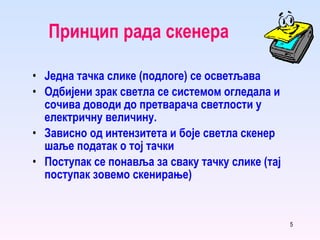

5. Принцип рада скенера Једна тачка слике (подлоге) се осветљава Одбијени зрак светла се системом огледала и сочива доводи до претварача светлости у електричну величину. Зависно од интензитета и боје светла скенер шаље податак о тој тачки Поступак се понавља за сваку тачку слике (тај поступак зовемо скенирање)

6. Скенирање Употреба стоног скенера

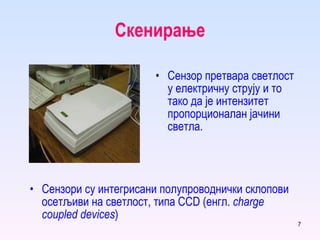

7. Скенирање Сензори су интегрисани полупроводнички склопови осетљиви на светлост, типа CCD ( енгл . charge coupled devices ) Сензор претвара светлост у електричну струју и то тако да је интензитет пропорционалан јачини светла.

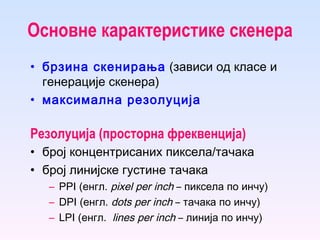

8. Основне карактеристике скенера брзина скенирања (зависи од класе и генерације скенера) максимална резолуција Резолуција (просторна фреквенција) број концентрисаних пиксела/тачака број линијске густине тачака PPI (енгл. pixel per inch – пиксела по инчу ) DPI (енгл. dots per inch – тачака по инчу) LPI (енгл. lines per inch – линија по инчу)

9. Резолуција скенера Резолуција скенера је способност скенера да разликује (раздвоји) две суседне тачке слике Изражава се у јединицма dpi ( енгл . dots per inch ), односно бројем тачака по инчу Резолуција скенера је једна од битних карактеристика при процени његовог квалитета

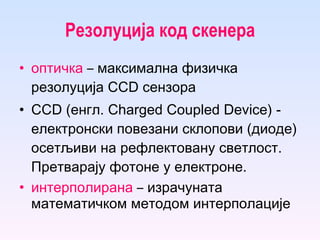

10. Резолуција код скенера оптичка – максимална физичка резолуција CCD сензора CCD (енгл. Charged Coupled Device) - електронски по везани склопови (диоде) осетљиви на рефлект овану светлост . Претварају фотоне у електроне. интерполирана – израчуната математичком методом интерполације

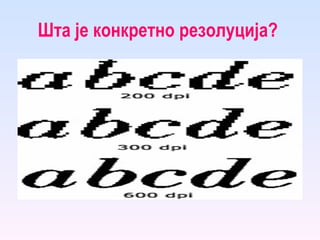

11. Шта је конкретно резолуција?

12. Резолуција скенера Резолуција Број тачака по mm Размак између тачака 300 dpi 11 0,08 mm 600 dpi 23 0,04 mm 1200 dpi 47 0,02 mm

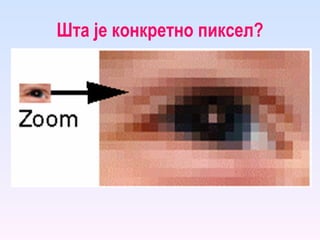

13. Шта је конкретно пиксел?

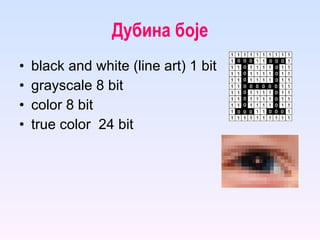

14. Дубина боје black and white (line art) 1 bit grayscale 8 bit color 8 bit true color 24 bit

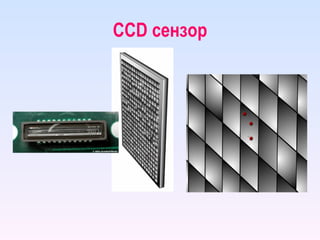

15. CCD сензор

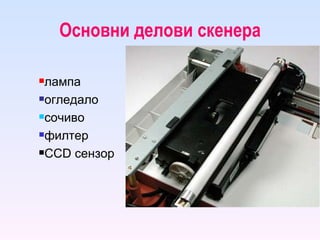

16. Основни делови скенера лампа огледало сочиво филтер CCD сензор

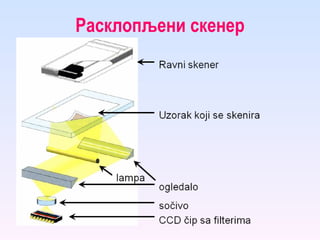

17. Расклопљени скенер

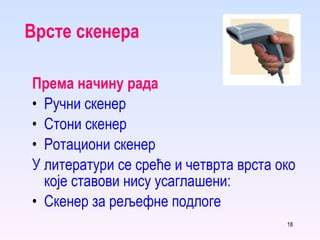

18. Врсте скенера Према начину рада Ручни скенер Стони скенер Ротациони скенер У литератури се среће и четврта врста око које ставови нису усаглашени: Скенер за рељефне подлоге

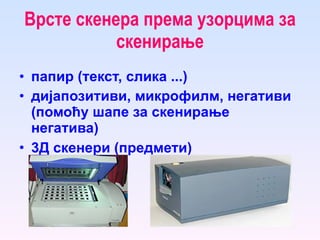

19. Врсте скенера према узорцима за скенира њ е папир (текст, слика ...) дијапозитиви, микрофилм, негативи (помоћу шапе за скенирање негатива) 3Д скенери (предмети)

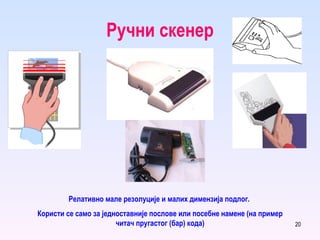

20. Ручни скенер Релативно мале резолуције и малих димензија подлог. Користи се само за једноставније послове или посебне намене (на пример читач пругастог (бар) кода)

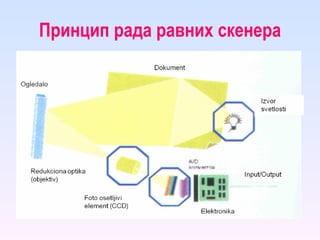

21. Принцип рада равних скенера

22. Стони скенер Стони скенер (engl. flatbed scanner ) је најраспрострањенија врста скенера

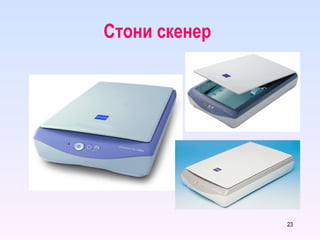

23. Стони скенер

24. Скенери за микрофилмове/микрофише

25. Скенери за дијапозитиве

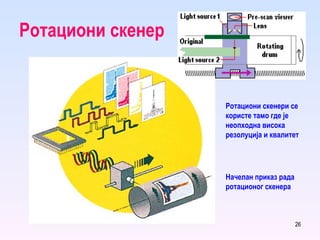

26. Ротациони скенер Начелан приказ рада ротационог скенера Ротациони скенери се користе тамо где је неопходна висока резолуција и квалитет

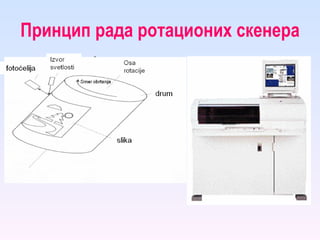

27. Принцип рада ротационих скенера

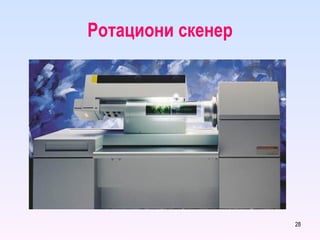

28. Ротациони скенер

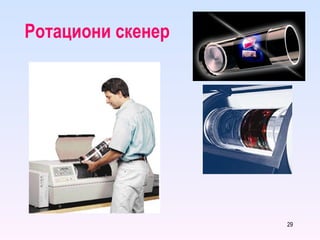

29. Ротациони скенер

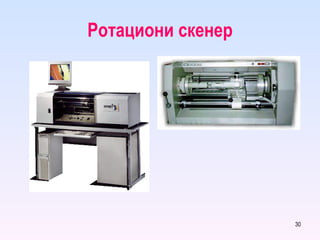

30. Ротациони скенер

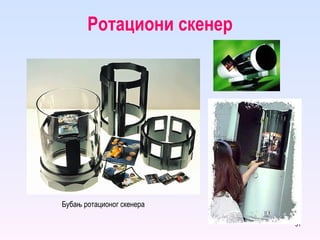

31. Ротациони скенер Бубањ ротационог скенера

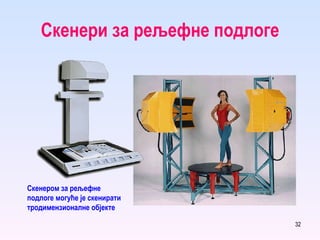

32. Скенери за рељефне подлоге Скенером за рељефне подлоге могуће је скенирати тродимензионалне објекте

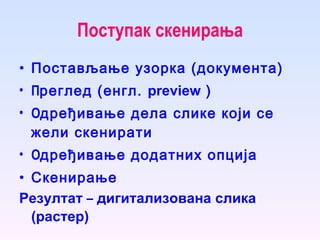

33. Поступак скенирања Постављање узорка (документа) П реглед (енгл. preview ) О дређивање дела слике који се жели скенирати О дређивање додатних опција С кенирање Резултат – дигитализована слика (растер)

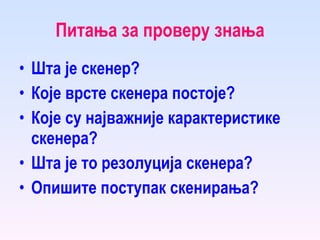

34. Питања за проверу знања Шта је скенер? Које врсте скенера постоје? Које су најважније карактеристике скенера? Шта је то резолуција скенера? Опишите поступак скенирања?
