1. Масштабное системное администрирование
Настройка и управление системой из нескольких
сотен серверов
Александр Берсенёв

3. Вычислительный кластер. Вид издалека

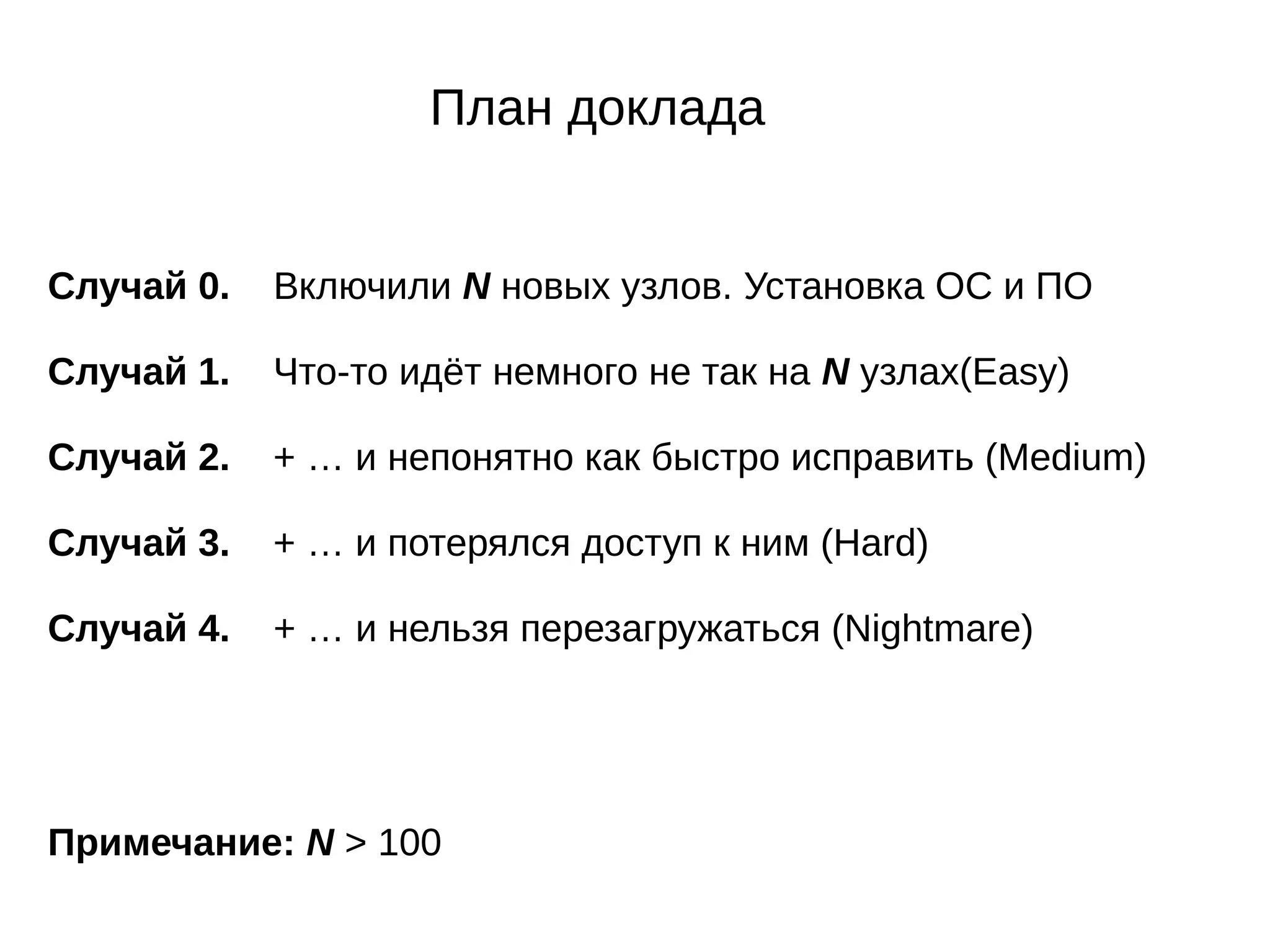

4. План доклада
Случай 0. Включили N новых узлов. Установка ОС и ПО
Случай 1. Что-то идёт немного не так на N узлах(Easy)
Случай 2. + … и непонятно как быстро исправить (Medium)
Случай 3. + … и потерялся доступ к ним (Hard)
Случай 4. + … и нельзя перезагружаться (Nightmare)
Примечание: N > 100

5. Случай 0 Включили N новых узлов
N = 1 → установка с USB или CDROM
N > 100 → установка по сети

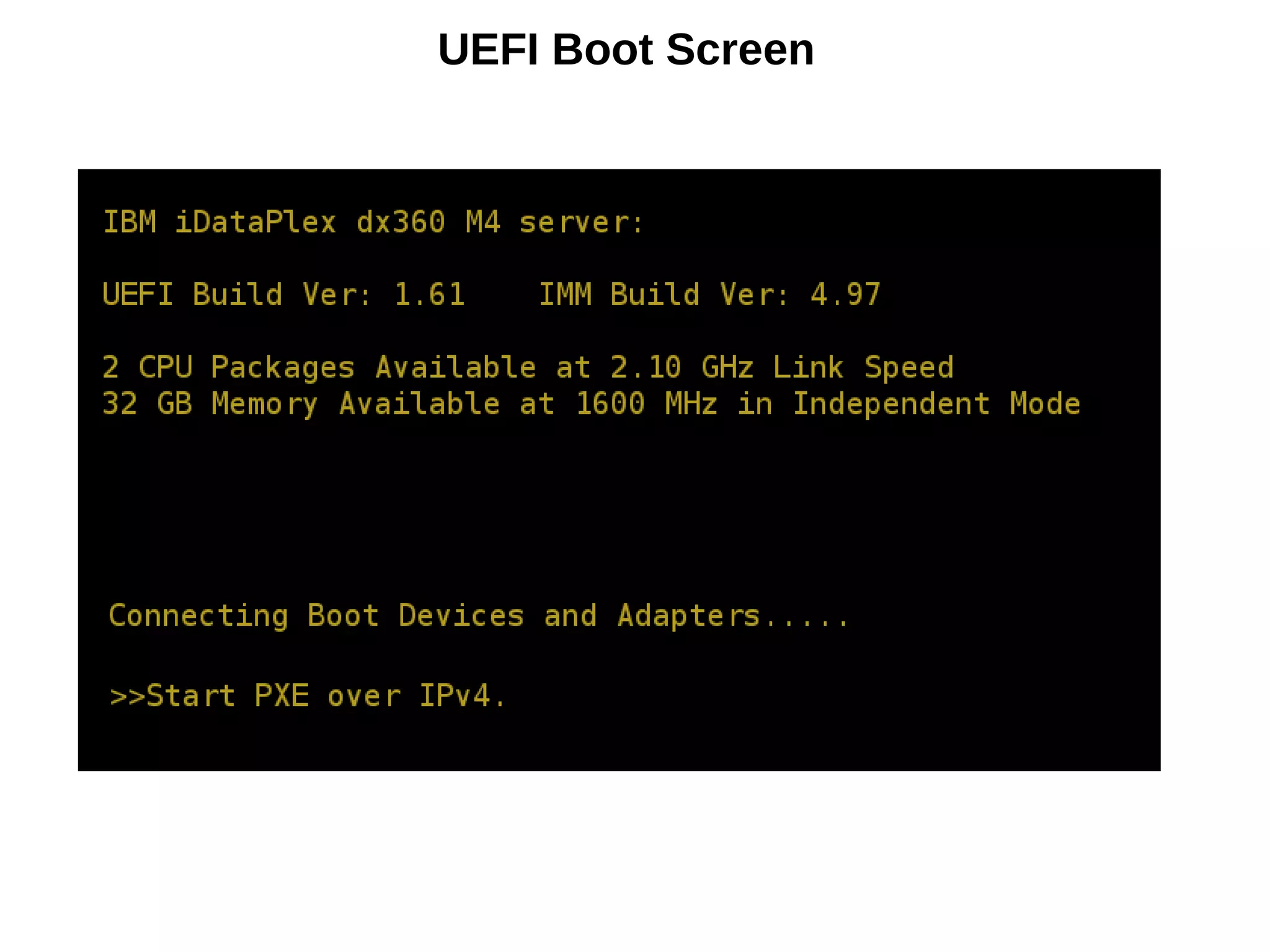

6. UEFI Boot Screen

7. DHCP: подготовка к загрузке по TFTP
/etc/dhcp/dhcpd.conf:
group {
filename "phi/pxelinux.0";
host phi1 {hardware ethernet f4:52:14:19:df:21; fixed-address 192.168.81.1; }
host phi2 {hardware ethernet f4:52:14:19:e1:e1; fixed-address 192.168.81.2; }
host phi3 {hardware ethernet f4:52:14:19:e1:c1; fixed-address 192.168.81.3; }
}
group {
filename "gpu/pxelinux.0";
host gpu1 {hardware ethernet f4:52:14:22:78:f1; fixed-address 192.168.81.11; }
host gpu2 {hardware ethernet f4:52:14:19:db:11; fixed-address 192.168.81.12; }
host gpu3 {hardware ethernet f4:52:14:22:79:01; fixed-address 192.168.81.13; }
}

8. Конфигурация загрузки для запуска
инсталлятора
/var/lib/tftpboot/gpu/pxelinux.cfg/default:
default installauto
timeout 300
label installauto
kernel vmlinuz
append initrd=initrd.img ks=http://192.168.80.1/ks/setup-phi.cfg ksdevice=bootif
IPAPPEND 2

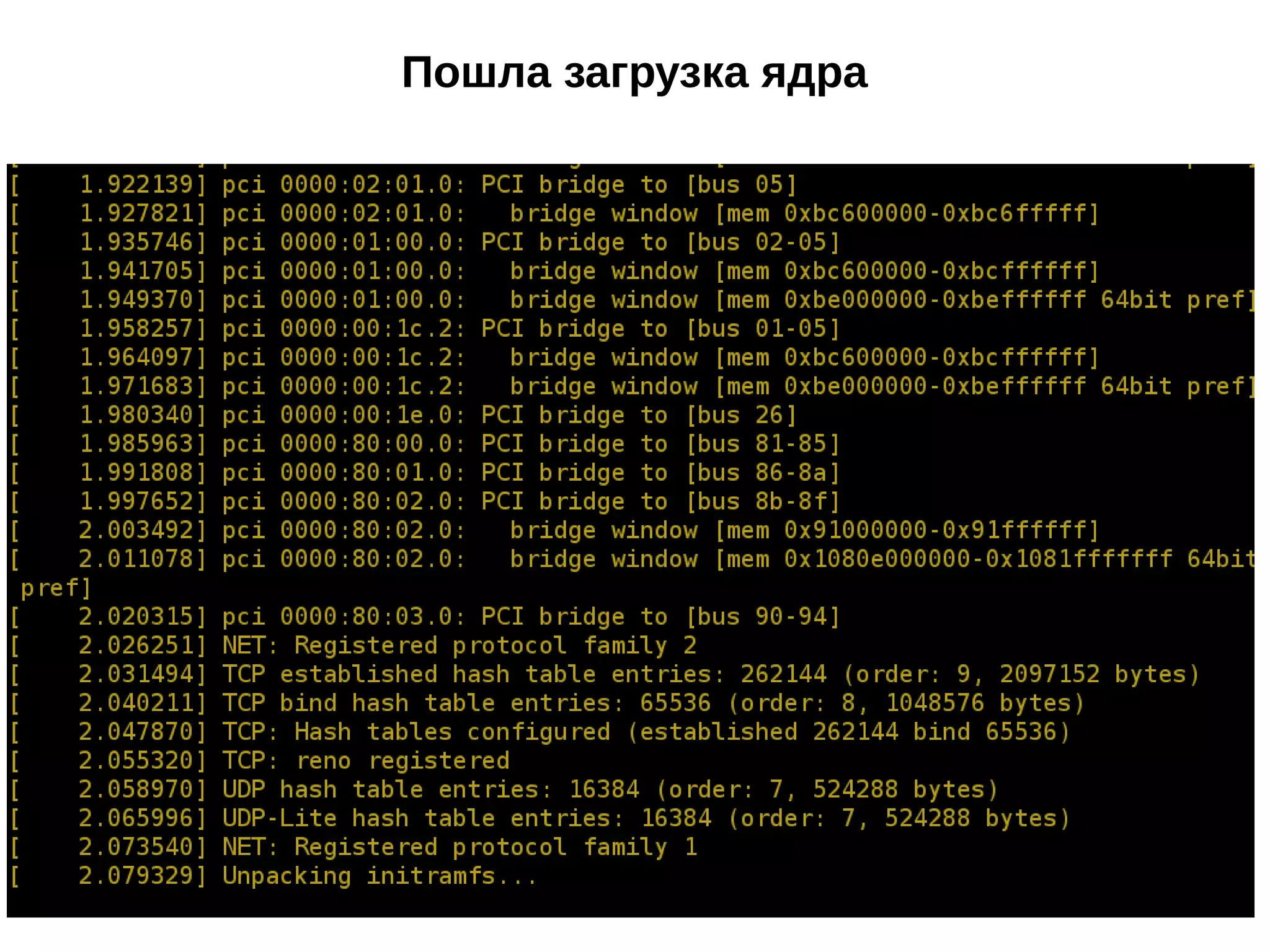

9. Пошла загрузка ядра

10. Конфиг инсталлятора
Самый главный файл с ответами на вопросы установки
/var/www/ks/setup-phi.cfg (часть 1 из 2):
install
url --url http://192.168.80.1/centos/ # откуда брать дистрибутив
text # выключаем gui
lang en_US.UTF-8
timezone --utc Asia/Yekaterinburg
rootpw --iscrypted $6$AkJqf3$9jk0861a75SAQlG4uDUO8Da..lBNT8fkoc0KGGxg/
services --enabled autofs,nslcd,nscd,munge,slurm # включаем сервисы
services --disabled postfix,NetworkManager # выключаем сервисы
# Разделы на диске
… удалено …
network --bootproto=dhcp --device=enp0s26u1u5u5 --onboot=off
reboot # Перезагрузиться после окончания установки

11. /var/www/ks/setup-phi.cfg (часть 2 из 2):
repo --name="EPEL" --baseurl=http://mirror.yandex.ru/epel/7/x86_64/ --cost=1001
repo --name="imkn" --baseurl=http://192.168.80.1/imkn_repo/ --cost=1001
%packages
@base
@core
puppet
nss-pam-ldapd
nfs-utils
autofs
%end
%post --log=/root/ks-post.log
rmdir /home /opt/rh /opt
ln -s /misc/common /misc/opt /misc/home /
mount 192.168.80.1:/common /mnt -o nolock,udp,ro,vers=3
rsync -a --cvs-exclude /mnt/admin/configs/all/ /
rsync -a --cvs-exclude /mnt/admin/configs/gpu/ /
%end
Конфиг инсталлятора

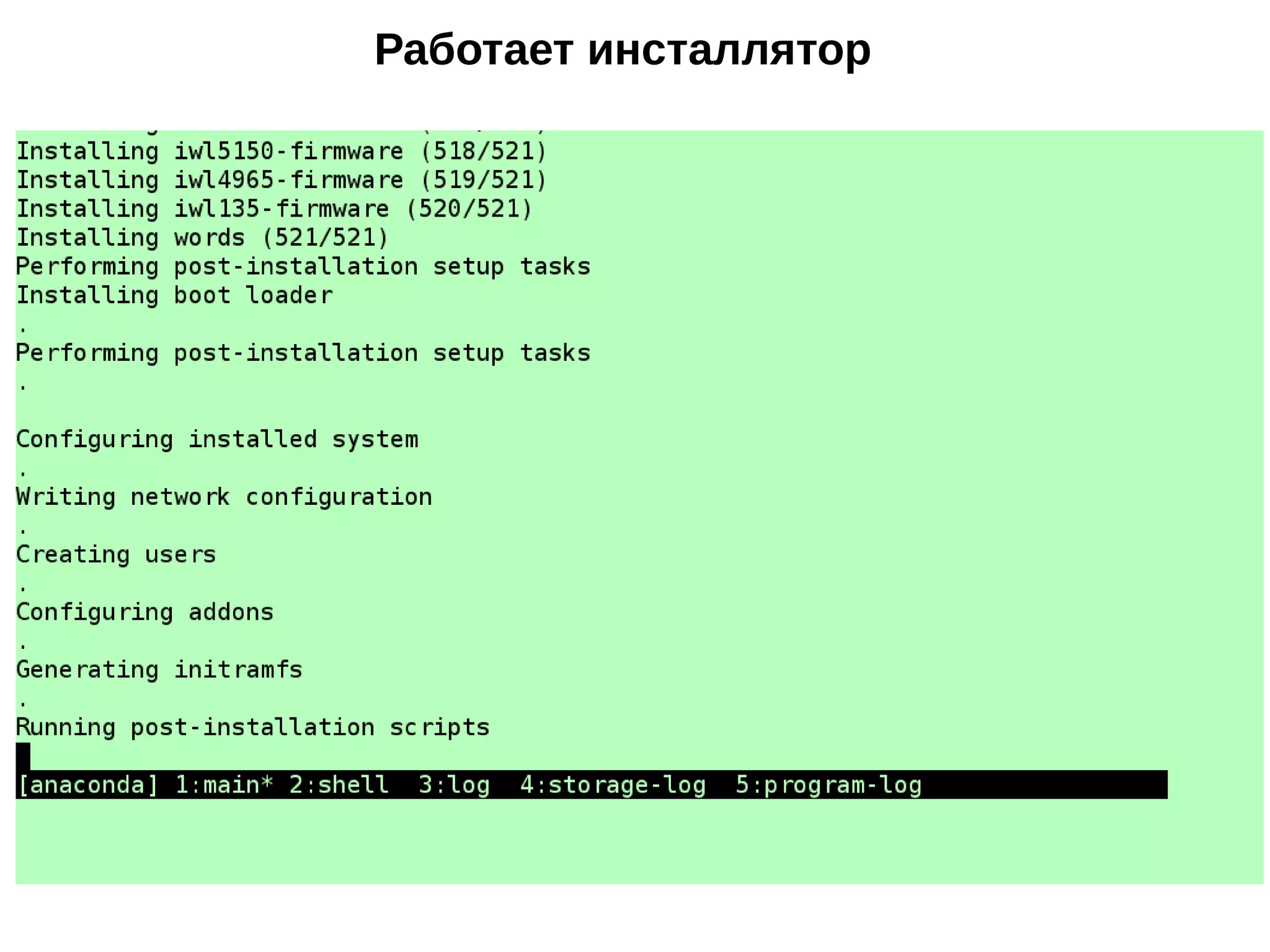

12. Работает инсталлятор

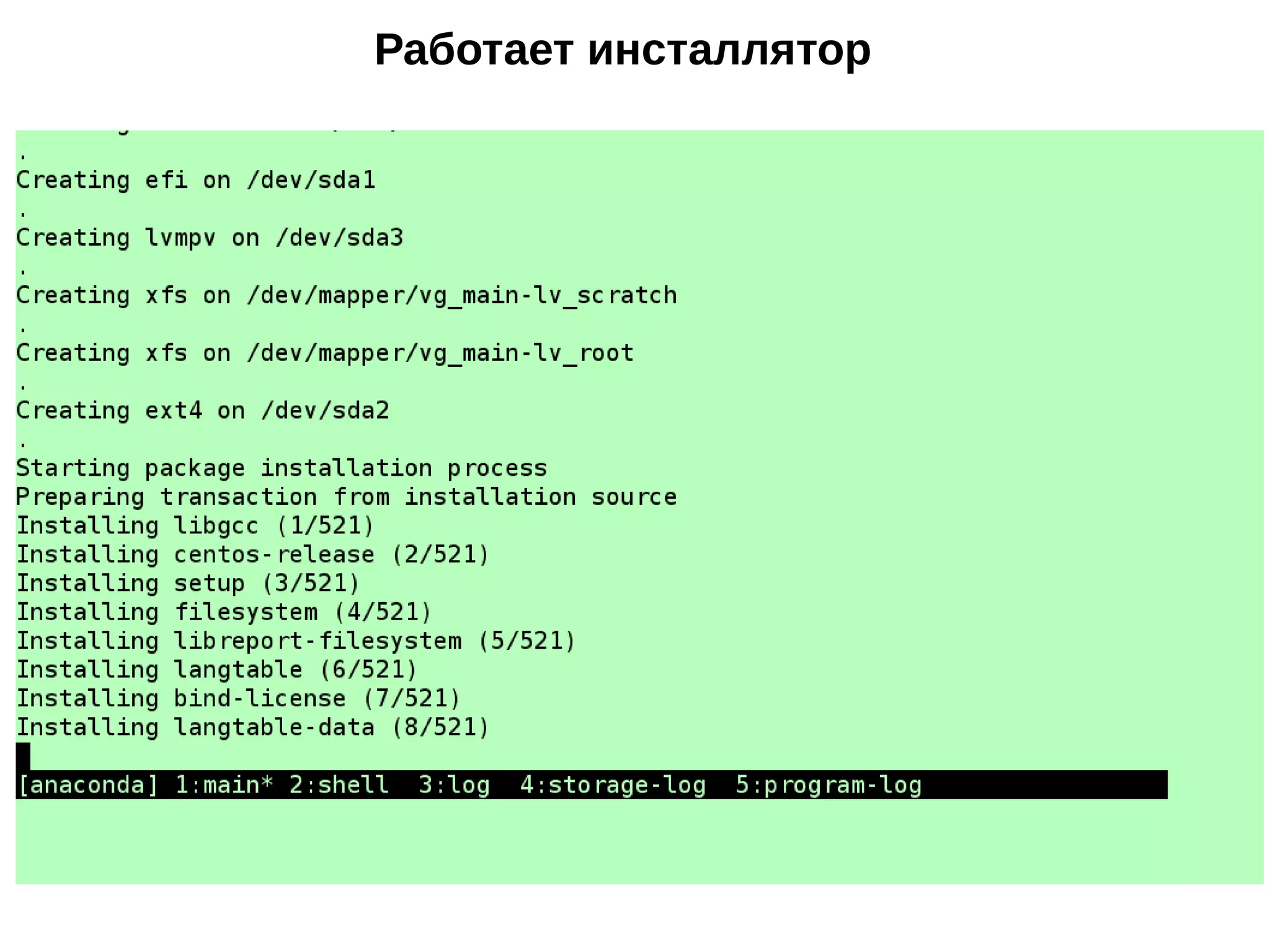

13. Работает инсталлятор

14. Работает инсталлятор

15. Перезагрузка в рабочую систему

16. Puppet. Настройка узлов
– Программы -> пакеты -> репозиторий
– Список пакетов которые должны бысть установлены -> Puppet -> хосты
/common/packages.pp:
# python's libraries
package { 'numpy': ensure => 'latest' }
package { 'scipy': ensure => 'latest' }
package { 'sympy': ensure => 'latest' }
package { 'net-snmp': ensure => 'latest' }
package { 'python-tables': ensure => 'latest' }
package { 'python-numexpr': ensure => 'latest' }
package { 'python-pyparsing': ensure => 'latest' }
package { 'python-argparse': ensure => 'latest' }
package { 'mpi4py-mpich2': ensure => 'latest' }
package { 'mpi4py-openmpi': ensure => 'latest' }
package { 'python-ply': ensure => 'latest' }
package { 'python-matplotlib': ensure => 'latest' }

17. Автоконфигурация узлов. Итоги
Новые узлы при подключении сами устанавливаются и настраиваются
Возможно, потребуется добавить одну строчку в конфигурацию
DHCP-сервера (у нас это автоматизировано)

18. Случай 1. Что-то пошло не так

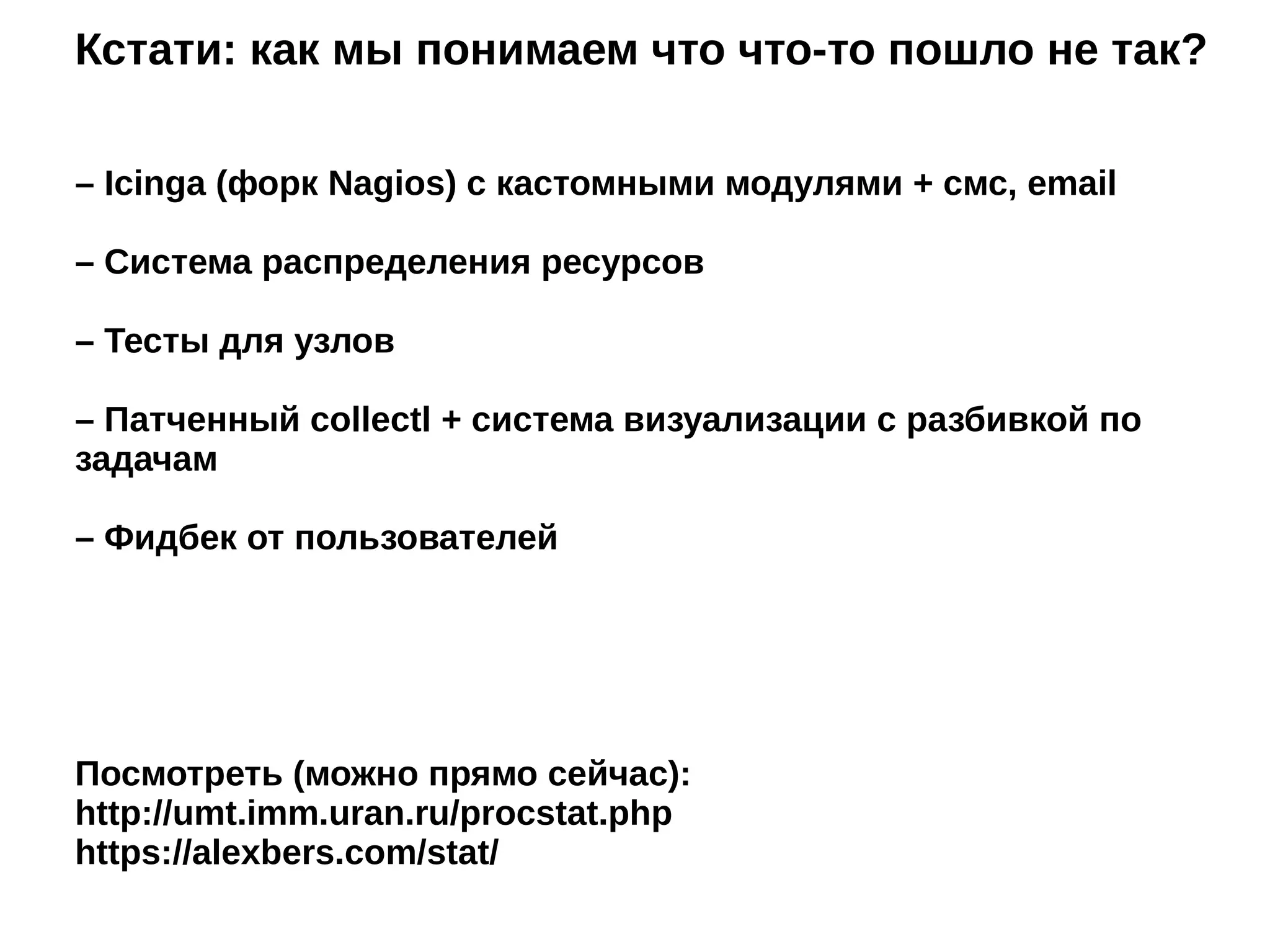

19. Кстати: как мы понимаем что что-то пошло не так?
– Icinga (форк Nagios) с кастомными модулями + смс, email
– Система распределения ресурсов
– Тесты для узлов
– Патченный collectl + система визуализации с разбивкой по
задачам
– Фидбек от пользователей
Посмотреть (можно прямо сейчас):
http://umt.imm.uran.ru/procstat.php
https://alexbers.com/stat/

20. Обнаружился подозрительный узел

21. … или много подозрительных узлов

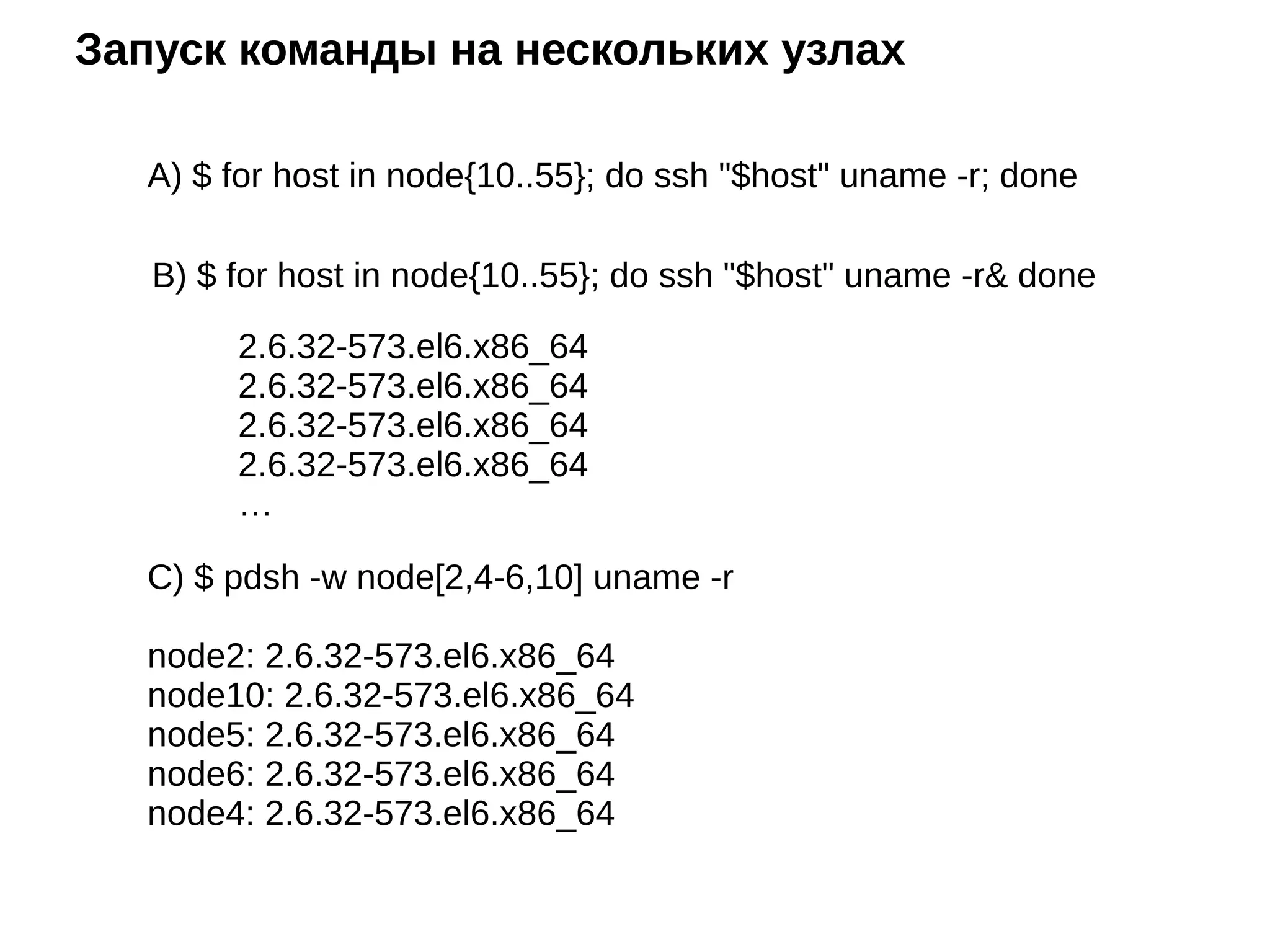

22. Запуск команды на нескольких узлах
A) $ for host in node{10..55}; do ssh "$host" uname -r; done
B) $ for host in node{10..55}; do ssh "$host" uname -r& done
C) $ pdsh -w node[2,4-6,10] uname -r
node2: 2.6.32-573.el6.x86_64
node10: 2.6.32-573.el6.x86_64
node5: 2.6.32-573.el6.x86_64
node6: 2.6.32-573.el6.x86_64
node4: 2.6.32-573.el6.x86_64
2.6.32-573.el6.x86_64
2.6.32-573.el6.x86_64
2.6.32-573.el6.x86_64
2.6.32-573.el6.x86_64
…

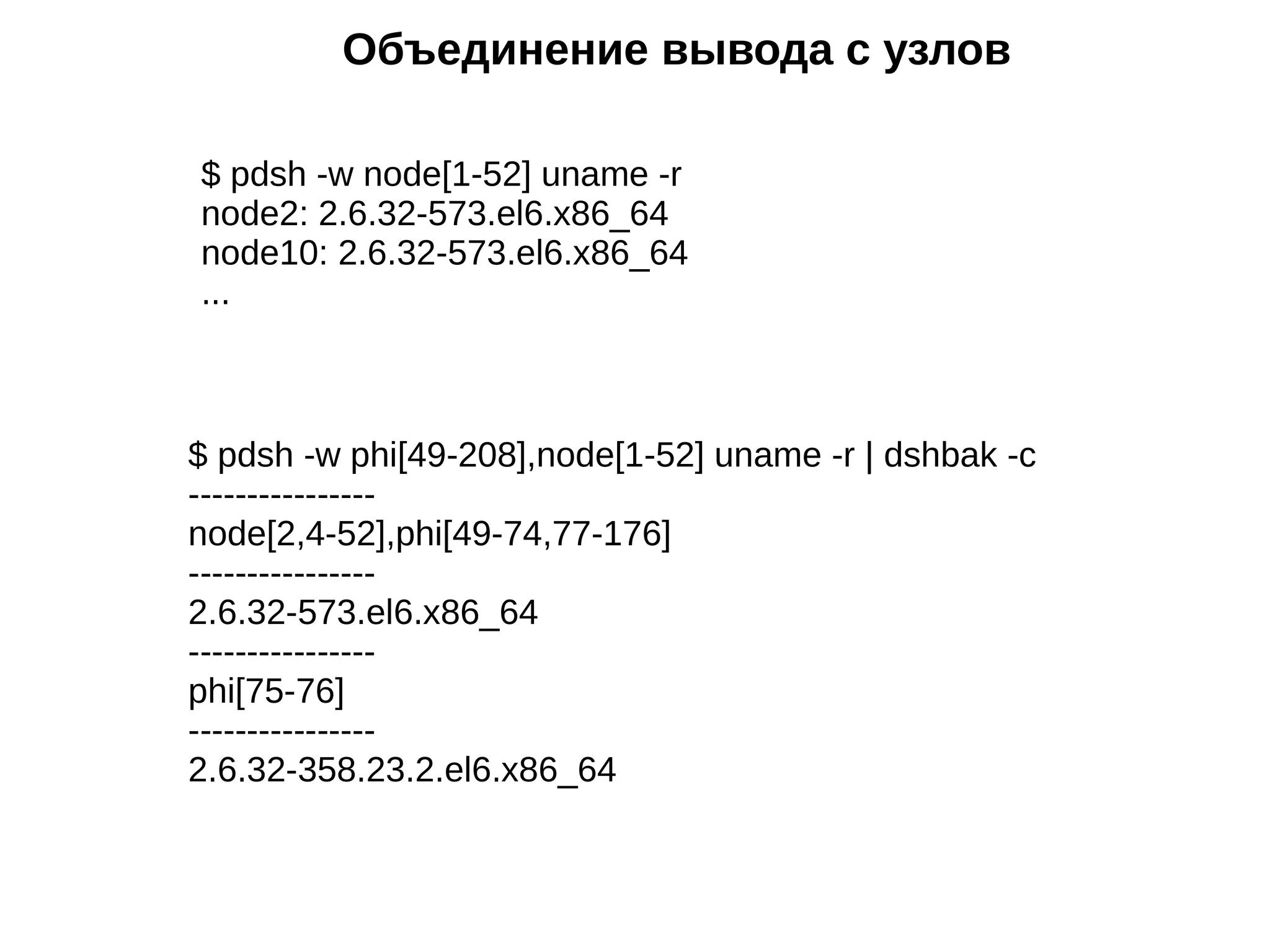

23. Объединение вывода с узлов
$ pdsh -w phi[49-208],node[1-52] uname -r | dshbak -c
----------------
node[2,4-52],phi[49-74,77-176]
----------------
2.6.32-573.el6.x86_64
----------------
phi[75-76]
----------------
2.6.32-358.23.2.el6.x86_64
$ pdsh -w node[1-52] uname -r
node2: 2.6.32-573.el6.x86_64
node10: 2.6.32-573.el6.x86_64
...

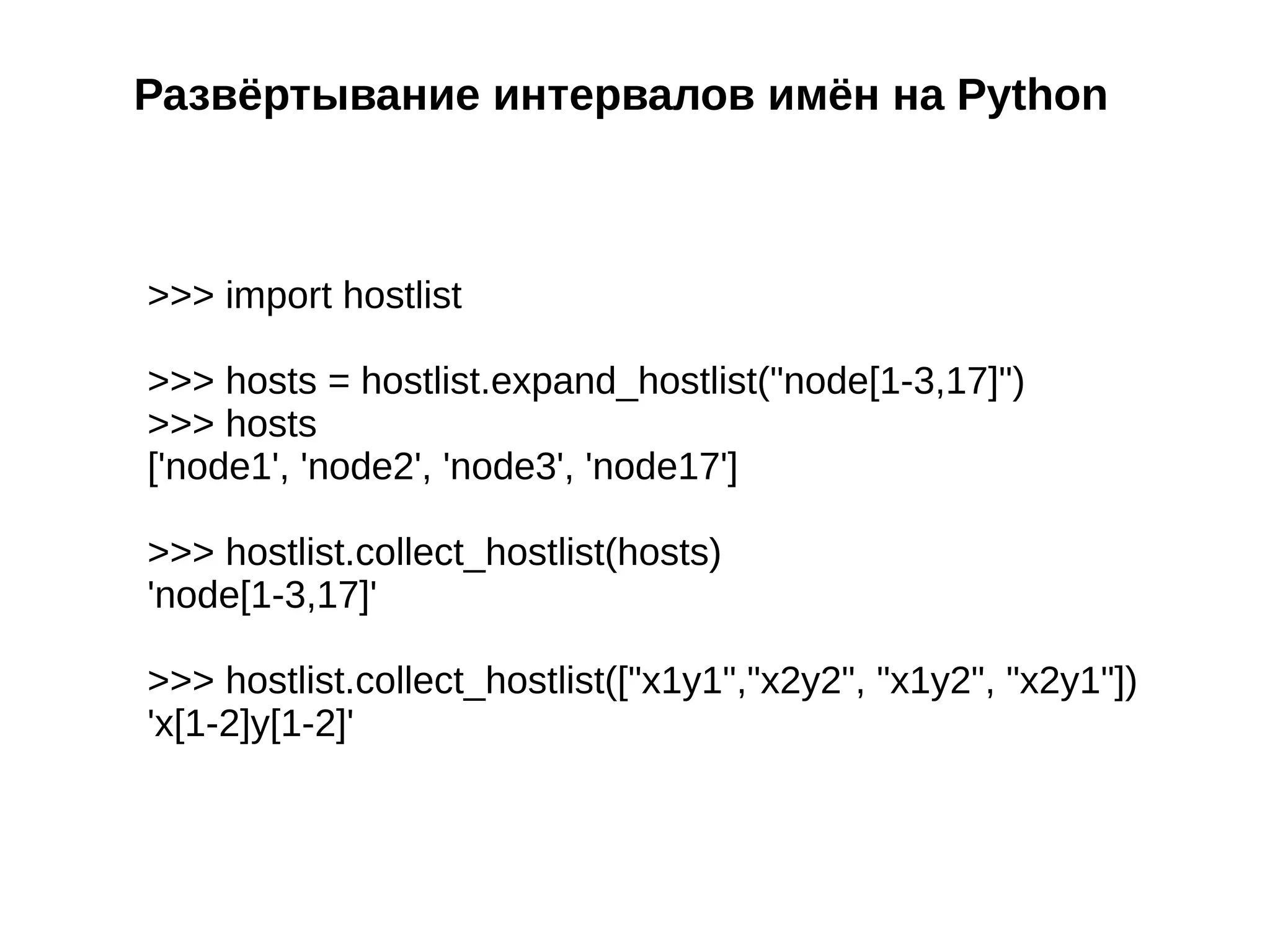

24. Развёртывание интервалов имён на Python
>>> import hostlist
>>> hosts = hostlist.expand_hostlist("node[1-3,17]")
>>> hosts
['node1', 'node2', 'node3', 'node17']
>>> hostlist.collect_hostlist(hosts)
'node[1-3,17]'
>>> hostlist.collect_hostlist(["x1y1","x2y2", "x1y2", "x2y1"])
'x[1-2]y[1-2]'

25. Параллельное выполнение команды. Итоги
Умеем быстро выполнять команды на группах узлов
Умеем находить узлы, где результат выполнения команд
отличается

26. Случай 2. Поможет только переустановка ОС

27. Как загрузиться по сети?
Решение: изменить настройки bios/efi, чтобы узел
грузился по сети и свести задачу к предыдущей
(«перенакатить узел»)
IBM – ASU (Advanced Settings Utility)
$ asu64 set IMM.PXE_NextBootEnabled Enabled
$ reboot
HP – hp-scripting-tools
$ hp-reboot pxe

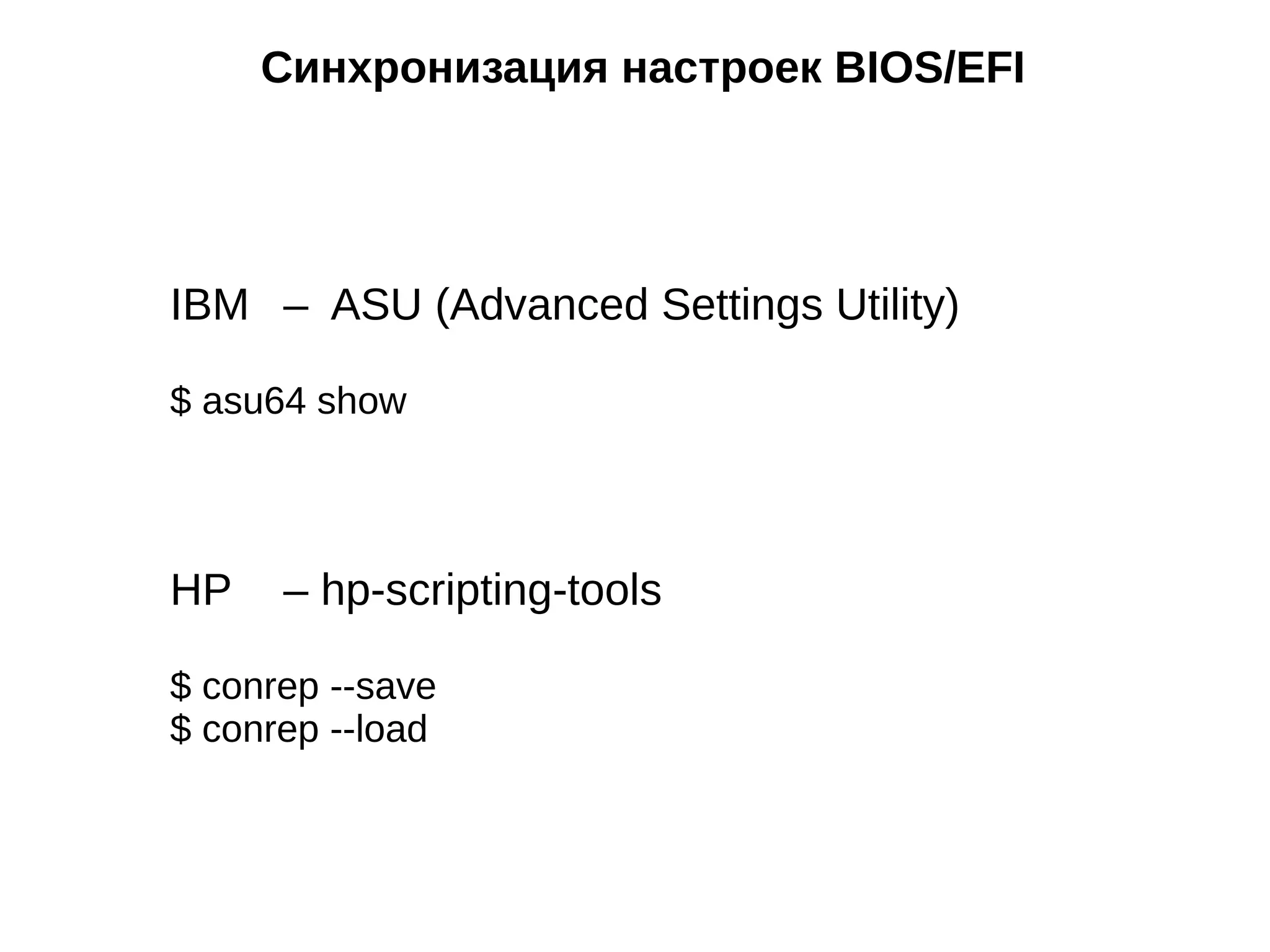

28. Синхронизация настроек BIOS/EFI
IBM – ASU (Advanced Settings Utility)
$ asu64 show
HP – hp-scripting-tools
$ conrep --save
$ conrep --load

29. Удалённое управление BIOS/UEFI. Итоги
Умеем изменять настройки bios/efi
Умеем синхронизировать настройки bios/efi

30. Случай 3. Потерян доступ к узлам

31. Доступ через управляющий модуль
В серверы встраивается плата управляющего модуля с
доступом через Ethernet
HP – Integrated Lights-Out
IBM – Integrated Management Module
Нужен API

32. API дистанционного управления
У HP есть официальный perl'овский API.
И есть неофициальный питоновский:
https://github.com/seveas/python-hpilo:
import hpilo
ilo = hpilo.Ilo(host, login="admin", password="admin")
ilo.set_one_time_boot("network")
ilo.reset_server()
Существует отраслевой стандарт IPMI
$ ipmitool -I lanplus -H host -U admin -P admin chassis
bootparam pxe

33. Слабая защита в IPMI

34. Доступ через управляющие модули. Итоги
Большинство производителей серверов встраивают
модули удалённого управления и предоставляют API для них
Если включён IPMI, срочно поместите его в отдельный vlan :)

35. Случай 4. Всё плохо и нельзя перезагружать узлы

36. Доступ к консоли через веб – ужасен
Самоподписанные сертификаты

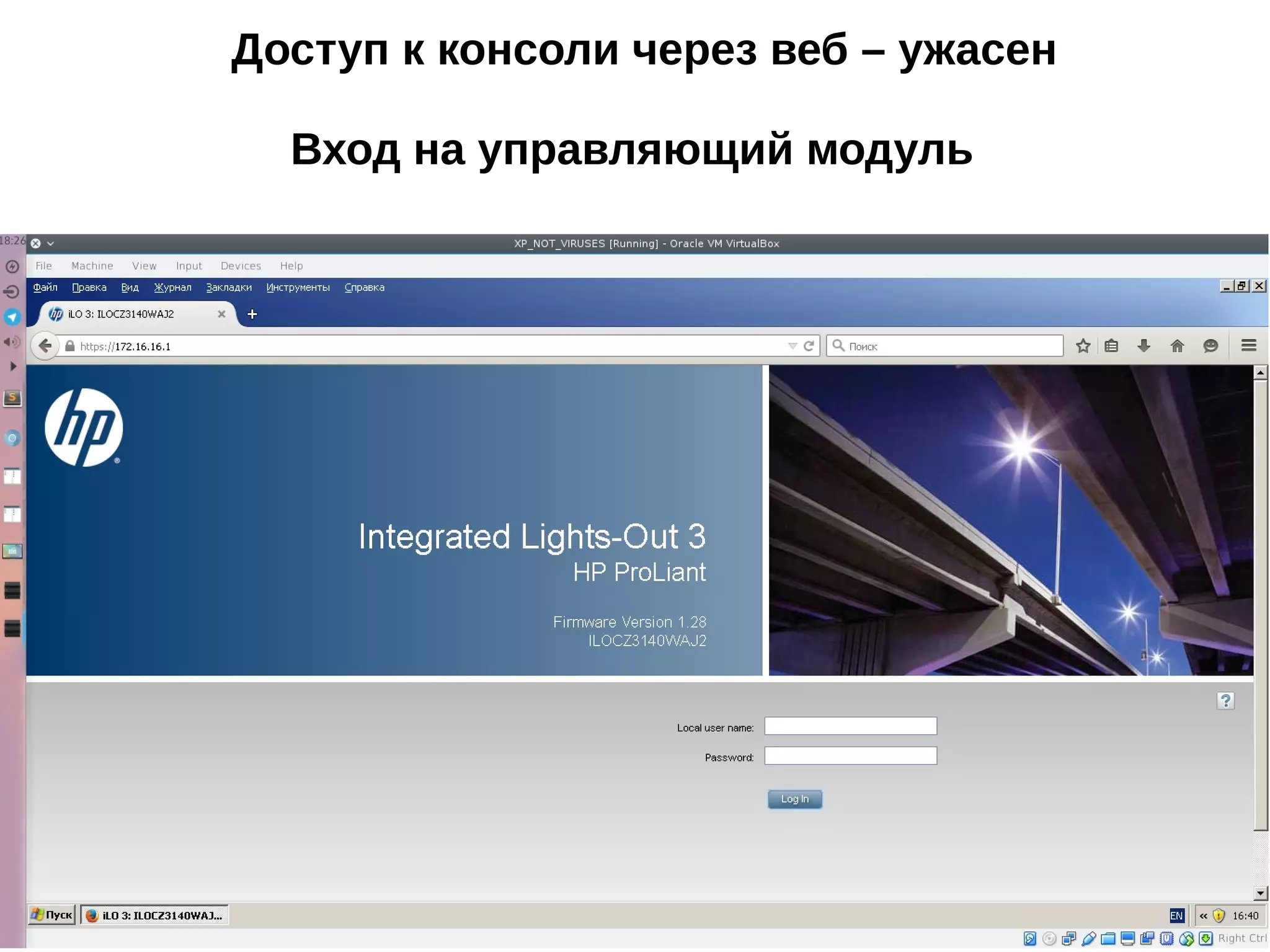

37. Доступ к консоли через веб – ужасен
Вход на управляющий модуль

38. Доступ к консоли через веб – ужасен
Вход на управляющий модуль

39. Доступ к консоли через веб – ужасен
Java. Предупреждение 1

40. Доступ к консоли через веб – ужасен
Java. Предупреждение 2

41. Доступ к консоли через веб – ужасен
Java. Предупреждение 3

42. Доступ к консоли через веб – ужасен
Java. Предупреждение 4

43. Доступ к консоли через веб – ужасен
Консоль без Copy-Paste и за $$

44. Правильный доступ к консоли.
Решение: используем удалённый доступ к serial-
порту
– работает copy-paste
– не требует лицензии
– работает по ssh, по ключам, в одну команду
$ ssh admin@node2-mgmt -t console 1

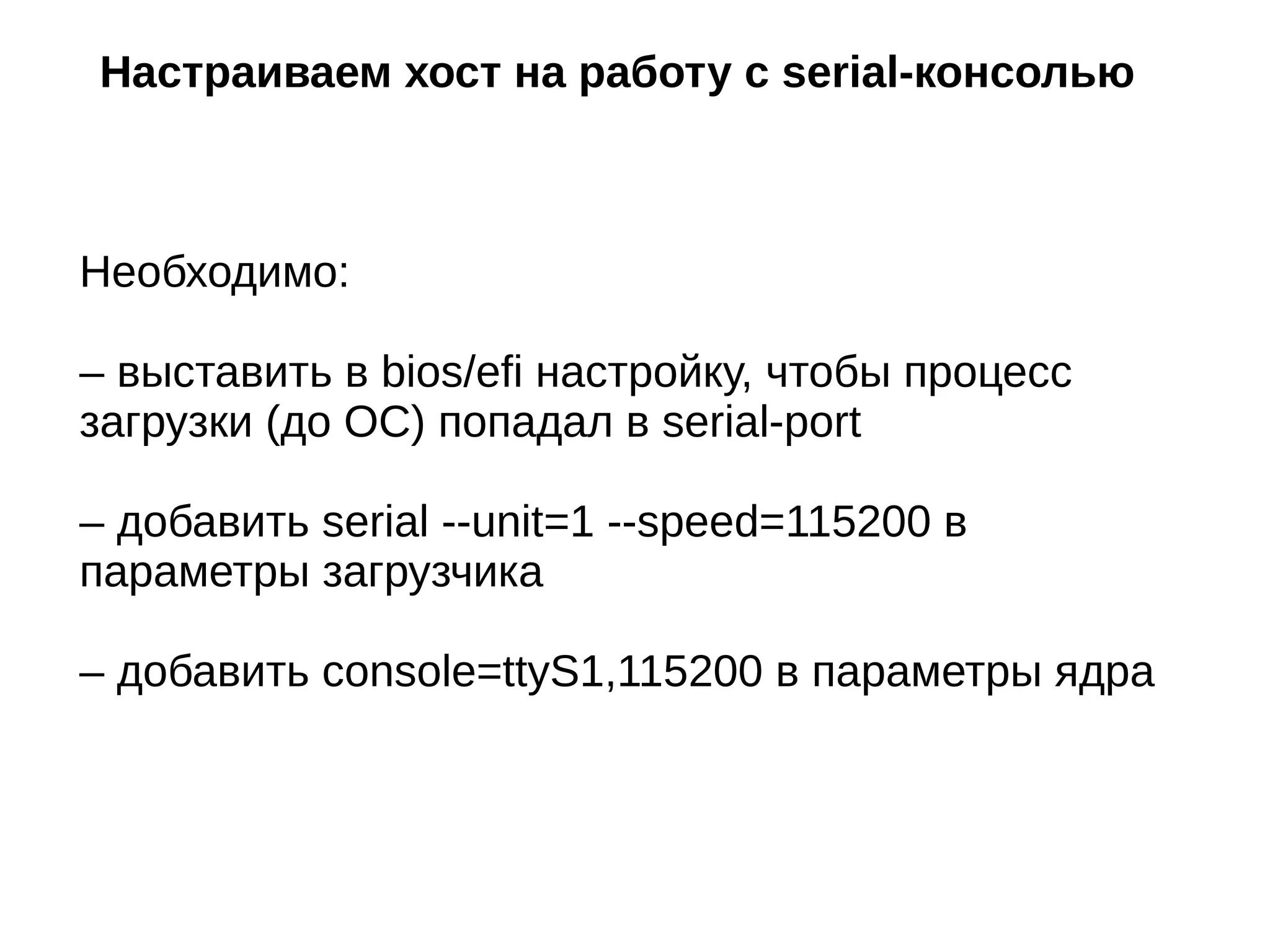

45. Настраиваем хост на работу с serial-консолью
Необходимо:
– выставить в bios/efi настройку, чтобы процесс
загрузки (до ОС) попадал в serial-port
– добавить serial --unit=1 --speed=115200 в
параметры загрузчика
– добавить console=ttyS1,115200 в параметры ядра

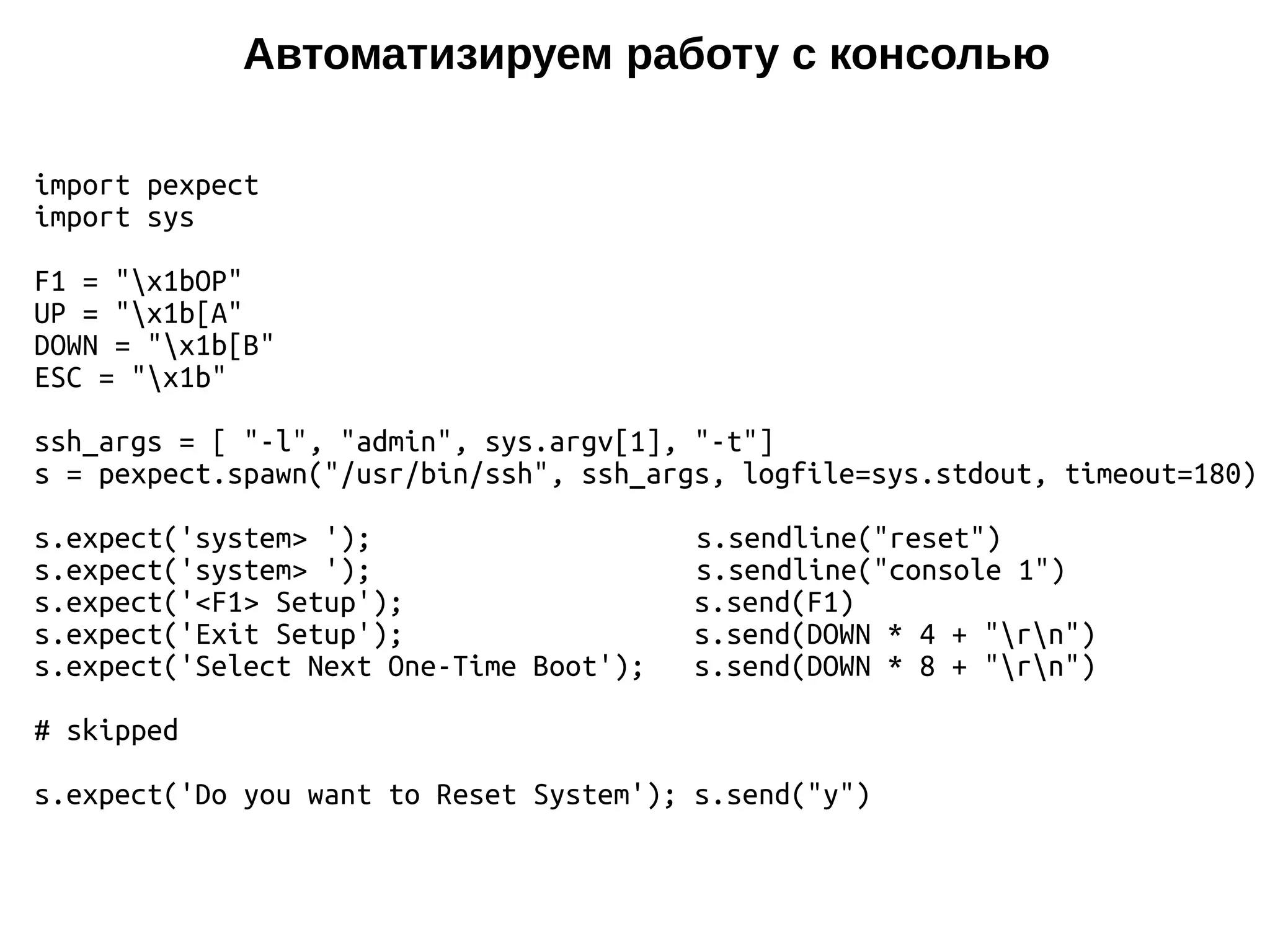

46. Автоматизируем работу с консолью
import pexpect
import sys
F1 = "x1bOP"
UP = "x1b[A"
DOWN = "x1b[B"
ESC = "x1b"
ssh_args = [ "-l", "admin", sys.argv[1], "-t"]
s = pexpect.spawn("/usr/bin/ssh", ssh_args, logfile=sys.stdout, timeout=180)
s.expect('system> '); s.sendline("reset")
s.expect('system> '); s.sendline("console 1")
s.expect('<F1> Setup'); s.send(F1)
s.expect('Exit Setup'); s.send(DOWN * 4 + "rn")
s.expect('Select Next One-Time Boot'); s.send(DOWN * 8 + "rn")
# skipped
s.expect('Do you want to Reset System'); s.send("y")

47. Удалённый доступ к консоли. Итоги
Не пользуйтесь веб-интерфейсом, вешайте консоль на
последовательный порт и пользуйтесь ей
С помощью модуля Pexpect можно автоматизировать ввод команд в
консоль сотен машин. Получается очень грязно, но работает.

48. Спасибо
Александр Берсенёв
bay@hackerdom.ru
https://github.com/alexbers/
https://twitter.com/alex_bers
