методика наладки верстатів

1. МЕТОДИКА НАЛАДКИ
ВЕРСТАТІВ

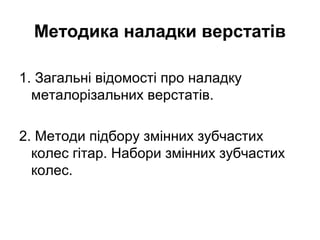

2. Методика наладки верстатів
1. Загальні відомості про наладку
металорізальних верстатів.
2. Методи підбору змінних зубчастих
колес гітар. Набори змінних зубчастих
колес.

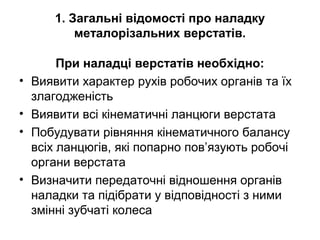

3. 1. Загальні відомості про наладку
металорізальних верстатів.
При наладці верстатів необхідно:
• Виявити характер рухів робочих органів та їх
злагодженість
• Виявити всі кінематичні ланцюги верстата
• Побудувати рівняння кінематичного балансу
всіх ланцюгів, які попарно пов’язують робочі
органи верстата
• Визначити передаточні відношення органів
наладки та підібрати у відповідності з ними
змінні зубчаті колеса

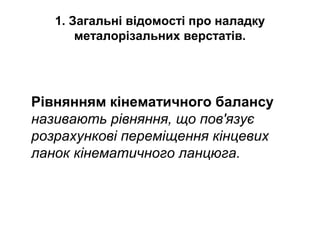

4. 1. Загальні відомості про наладку
металорізальних верстатів.
Рівнянням кінематичного балансу
називають рівняння, що пов'язує
розрахункові переміщення кінцевих
ланок кінематичного ланцюга.

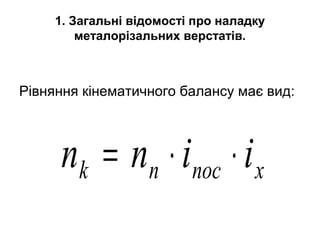

5. 1. Загальні відомості про наладку
металорізальних верстатів.
Рівняння кінематичного балансу має вид:
xпосnk iinn ⋅⋅=

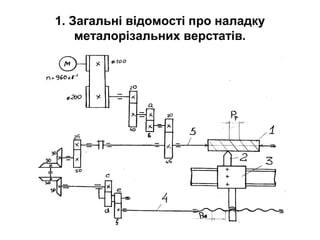

6. 1. Загальні відомості про наладку
металорізальних верстатів.

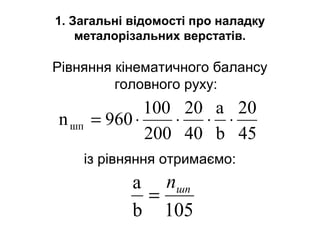

7. 1. Загальні відомості про наладку
металорізальних верстатів.
Рівняння кінематичного балансу
головного руху:
із рівняння отримаємо:
105b
a шпn
=
45
20
b
a
40
20
200
100
960nшп ⋅⋅⋅⋅=

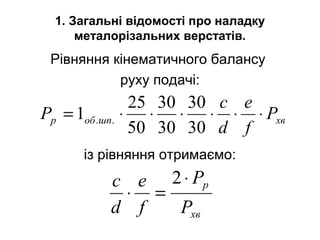

8. 1. Загальні відомості про наладку
металорізальних верстатів.
Рівняння кінематичного балансу
руху подачі:
із рівняння отримаємо:
хвшпобp P
f
e
d
c
P ⋅⋅⋅⋅⋅⋅=
30
30
30
30
50
25
1 ..
хв
p
P
P
f
e
d
c ⋅
=⋅
2

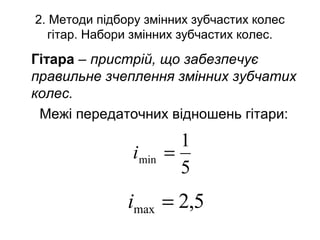

9. 2. Методи підбору змінних зубчастих колес
гітар. Набори змінних зубчастих колес.
Гітара – пристрій, що забезпечує
правильне зчеплення змінних зубчатих
колес.
Межі передаточних відношень гітари:
5
1
min =i
5,2max =i

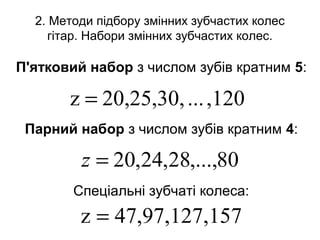

10. 2. Методи підбору змінних зубчастих колес
гітар. Набори змінних зубчастих колес.
П'ятковий набор з числом зубів кратним 5:
Парний набор з числом зубів кратним 4:
Спеціальні зубчаті колеса:
,120...20,25,30,z =
80,...,28,24,20=z
15747,97,127,z =

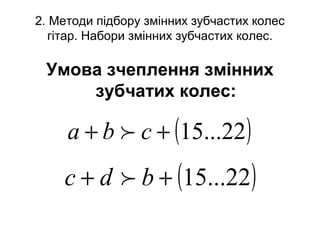

11. 2. Методи підбору змінних зубчастих колес
гітар. Набори змінних зубчастих колес.
Умова зчеплення змінних
зубчатих колес:
( )22...15++ cba 
( )22...15++ bdc 

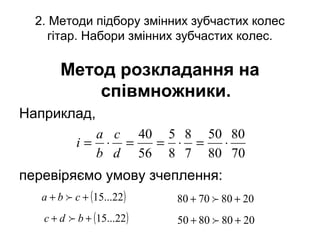

12. 2. Методи підбору змінних зубчастих колес
гітар. Набори змінних зубчастих колес.
Метод розкладання на
співмножники.
Наприклад,
перевіряємо умову зчеплення:
70
80
80
50
7
8
8
5
56
40
⋅=⋅==⋅=
d
c
b
a
i
20808050 ++ 
20807080 ++ ( )22...15++ cba 
( )22...15++ bdc 

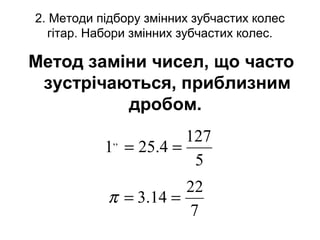

13. 2. Методи підбору змінних зубчастих колес
гітар. Набори змінних зубчастих колес.
Метод заміни чисел, що часто
зустрічаються, приблизним
дробом.
5
127
4.251,,
==
7
22
14.3 ==π

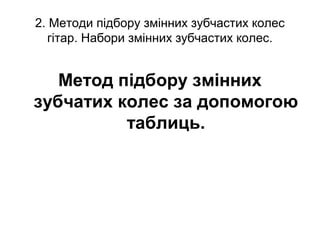

14. 2. Методи підбору змінних зубчастих колес
гітар. Набори змінних зубчастих колес.
Метод підбору змінних
зубчатих колес за допомогою
таблиць.
