1. Распознавание и описание цвета
(Магия цвета)

2. Содержание:
Что такое цвет?
Цветовое видение
Цветовое измерение
Границы цветового измерения
Границы цветового видения
Принятие решений на практике путём
эффективной коммуникации
22013M. Клемт

3. Цвет - что это?
32013M. Клемт

4. Цвет - что это?
Цвет - это визуальное ощущение
Восприятие цвета является лишь одной частью
зрения. Она является способностью различать
интенсивность электромагнитных волн различной
длинны
Источник света должен заполнить так называемый
«спектр видимого излучения», чтобы мы могли
увидеть или измерить цвет.
42013M. Клемт

5. Цветовое видение
52013M. Клемт

6. Цветовое видение
появляется в результате взаимодействия
источника света - образца цвета -
наблюдателя
Цветовое видение
62013M. Клемт

7. Образец цвета
НаблюдательИсточник света
Цветовое видение
Лишь солнечный свет по настоящему «непрерывный»
72013M. Клемт

8. D65 (лампа дневного света) А (вечерний свет) Люминесцентная лампа
Определённые „искуственные “ стандартные источники света:
Цветовое видение
D 65  Распределение лучей похожее на солнечный свет
A  раньше электрическая лампочка - сегодня вечерний свет
TL 84  Люминесцентная лампа
82013M. Клемт

9. Цветовое видение - источник света
Метамерия
Возможное влияние видов источников света
92013M. Клемт
Одинаковое
впечатление
под светом
TL84
Разное
впечатление под
светом D65

10. НаблюдательИсточник света
Образец цвета
Цветовое видение - образец цвета
Цветовое ощущение зависит от размера образца
Цветовое ощущение зависит от однородности материала
(кроющая способность, текстура)
102013M. Клемт

11. Цветовое видение - образец цвета
Образцы цвета могут иметь различные свойства:
Эти свойства влияют на восприятие цвета
глянец поверхность непрозрачность
(укрывитость)
112013M. Клемт

12. Источник света
Образец цвета
Наблюдатель
Цветовое видение - наблюдатель
122013M. Клемт

13. Цвет прибл. 6 млн.
Яркость прибл. 120 млн.Палочка
Колбочка
Колбочки активны лишь при достаточной
яркости света. Чем тусклее свет, тем
меньше цветов можно различить.
Цветовое видение - Наблюдатель
132013M. Клемт

14. Цветовое измерение
142013M. Клемт

15. Цветовое измерение
Метрология цвета (Колориметрия ) - это наука о цвете и измерении цвета.
С помощью математических формул создаются данные для измерений,
которые похожи на восприятие цвета челевеком.
Метрология цвета
152013M. Клемт

16. Основой метрологии цвета является цветное пространство CIELab
Стандартное изображение Адаптированное изображение
L-Ось:
a-Ось:
b-Ось:
светлый / тёмный
красный / зелёный
жёлтый / синий
приравненное к
восприятию цвета
человеком.
Цветовое измерение
162013M. Клемт
Белый
Чёрный

17. Границы цветового измерения
172013M. Клемт

18. Границы цветового измерения
Измерительный прибор «видит» не так, как человеческий глаз.
E = (L² + a² + b²)
Он использует всегда совершенный им заданный искуственный свет
Он решает математическими моделями («средний человек»)
Между двумя пробами измеряется расстояние между точками
(это расстояние между точками не показывает то, из чего он состоит)
Стандартное вычисление
0,9 = (-0,9² + 0² + 0²)
Пример:
0,9 = (0² + 0,9² + 0²) 0,9 = (0² + 0² + 0,9²) 0,9 = (0,52² + 0,52² + 0,52²)
E = 0,9
темнее краснее желтее «всех цветов вместе»
182013M. Клемт

19. Границы цветового измерения
Предварительно установленное допустимое разрешение
∆E =1
Измеренный результат
∆E = 2,5
Измеритель: FAIL
Измеренный результат
∆E = 0,9
Измеритель: PASS
192013M. Клемт

20. практически невозможно попасть прямо в точку цвета
измеритель ошибается
управляемый процесс несёт ошибки
затраты / требуемое время увеличивается с уменьшением
допустимых отклонений
нет необходимости быть всегда точным
они важны для сообщения поставщику / клиенту
Допустимые отклонения
Границы измерения цвета
Допустимые отклонения неизбежны потому, что
202013M. Клемт

21. Границы измерения цвета
Исправленная формула:E CMC
Составные части ∆E делятся на коэффициент коррекции.
Они зависят от размера соответствующих абсолютных значений.
В принципе это гиперболические функции, которые обеспечивают подсчёт
частиц, чем темнее и менее окрашенный (серее) цвет, тем сильнее
подсчёт.
Также с увеличением интенсивности красок снижается насыщенность.
Дополнительно проводится исправление в зависимости от расположения
места цвета.
Но и эта формула во множестве цветовых областей не с точностью
соответствует человеческому цветному восприятию.
Вывод «Не полагайтесь полностью на измерительную технику!»
212013M. Клемт

22. Границы цветового ведения
222013M. Клемт

23. Утомление и восстановление палочек
Утомление и восстановление колбочек
Зрительный последовательный образ:
Границы цветового ведения
Цвет прибл. 6 млн.
Яркость прибл. 120 млн.Палочки
Колбочки
232013M. Клемт

24. Границы цветового видения
242013M. Klemt,

25. Утомление и восстановление палочек
Утомление и восстановление колбочек
Зрительный последовательный образ:
Границы цветового ведения
Цвет прибл. 6 млн.
Яркость прибл. 120
млн.
Палочки
Колбочки
252013M. Клемт

26. Границы цветового видения
262013M. Клемт

27. Общность между львом и фруктами?
С эволюционной точки зрения для человека важнее
видеть контрастность (т.е. опознавать различия
яркости -> формы), чем цветовое видение
(опознавание цвета)
Последствием этого являются:
Новорождённые развивают поначалу первое видение
контрастности, (цветовое видение лишь после 4
месяца жизни)
Цвет является важной дополнительной информацией,
но лишь для себя он не имеет никакого значения
Хорошее видение цветового контраста
Плохая абстрактная цветовая память
Плохая абстрактная память цветового различия
Границы цветового видения
272013M. Клемт

28. Глаза поставляют информацию –
в голове образуются картинки на основе
опыта и изученных образцов
С объективной точки зрения, это может привести
к ошибкам ...
Мы «видим» не только глазами, но и, прежде всего, нашими мозгами!
Границы цветового видения
282013M. Клемт
4
Нет
3

29. потому, что наш мозг пользуется опытом не всегда правильно ...
Эффект: «спонтанная
трансформация»
На скольких кубиках
находятся точки?
Вогнутая или
выпуклая?
Границы цветового видения
292013M. Клемт

30. Вогнутая или выпуклая?
Границы цветового видения
302013M. Клемт

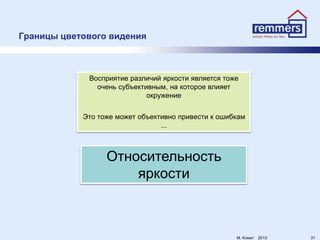

31. Восприятие различий яркости является тоже
очень субъективным, на которое влияет
окружение
Это тоже может объективно привести к ошибкам
...
Относительность
яркости
Границы цветового видения
312013M. Клемт

32. Видение
контраста 1
Относительность яркости
Границы цветового видения
322013M. Клемт

33. Относительность яркости
Оба квадрата имеют одинаковый оттенок
Левый квадрат кажется немного светлее
Фон с узорами усиляет этот эффект
Видение
контраста 2
Границы цветового видения
332013M. Клемт

34. теперь они немного отличаются друг от другатеперь они явно отличаются друг от другаВсе прямоугольники немного серые
Видение
контраста 3
Относительность яркости
Границы цветового видения
342013M. Клемт

35. На двухцветном фоне ...находится одноцветный кругесли этот круг разделить, то обе половины
круга выглядят по-разному
Видение
контраста 4
Относительность яркости
Границы цветового видения
352013M. Клемт

36. Видение
контраста 5
Излишне акцентированные контрасты
Границы цветового видения
Осторожно!
Последующие картинки могут привести к
чувству головокружения!
362013M. Клемт

37. Видение
контраста 6
Излишне акцентированные контрасты
Границы цветового видения
372013M. Клемт

38. Видение
контраста 7
Излишне акцентированные контрасты
Глаз перенасыщен
одним доминирующим
цветом. Последствием
является видение
тёмных точек на
светлых, которые не
существуют в
реальности.
Это видится лишь на
тех местах, которые в
этот момент не
зафиксированы.
Границы цветового видения
382013M. Клемт

39. Внутри
светлее, чем
снаружи?
Видение
контраста 8
Излишне акцентированные контрасты
Границы цветового видения
392013M. Клемт

40. Цветовое
видение 1
Становятся шарики меньше?
Границы цветового видения
402013M. Клемт

41. Добавим немного
алого цвета и рамку ...
Они всё ещё одного
цвета?
Четыре одноцветных
зеленоватых
прямоугольников
Цветовое
видение 2
Границы цветового видения
412013M. Клемт

42. Цветовое
видение 3 зелёный = зелёный;
красный = красный
Относительность цвета
Границы цветового видения
422013M. Клемт

43. Цветовое
видение 4
Это зелёная точка?
(противоположный цвет)
Границы цветового видения
432013M. Клемт

44. Цветовое
видение 5
А B
C D
C + D одинаковые!
Границы цветового видения
442013M. Клемт

45. Цветовое
видение 6
коричневый =
коричневый!
Границы цветового видения
452013M. Клемт

46. Иллюзия движения
Этот эффект особенно усиливается, если наблюдать за картинкой
боковым зрением.
Границы цветового видения
Соблазн различных цветов передаётся с разной скоростью
Движение является неверной интерпретацией.
462013M. Клемт

47. Цветовое
видение B1
Иллюзия движения
Границы цветового видения
472013M. Клемт

48. Цветовое
ведение B2
Границы цветового видения
482013M. Клемт

49. Цветовое
видение B3
Границы цветового видения
492013M. Клемт

50. Цветовое
видение В4
Иллюзия движения
Границы цветового видения
502013M. Клемт

51. Цветовое
видение В 5 Иллюзия движения
Границы цветового видения
512013M. Клемт

52. Октябрь 2011м г.M. Клемт
Границы цветового видения
52
Цветовое
видение В 6
Иллюзия движения

53. Цветовое
видение В 6
Иллюзия движения
Границы цветового видения
532013M. Клемт

54. Цветовое
видение В 7
Иллюзия движения
Границы цветового видения
542013M. Клемт

55. Цветовое
видение В 8
Иллюзия движения
Границы цветового видения
552013M. Клемт

56. Цветовое
видение В 9
Иллюзия движения
Границы цветового видения
562013M. Клемт

57. Границы цветового видения
Цветовое
видение В 10
Иллюзия движения
572013M. Клемт

58. Границы цветового видения
582013M. Клемт

59. 1
10 11 12
2 3 4
5 6 7 8
9
?
Цветовая память?Цветовое видение
Границы цветового видения
592013M. Клемт

60. Вывод цветовой памяти:
Цветовая память выражена плохо (σ ≈ 3 – 5 E)
Цветовая память связана со словесными описаниями и формами
Цветовая память: ненасыщенные оттенки перемещаются в
сторону насыщенных
Цветовая память зависит от оттенка
Границы цветового видения
602013M. Клемт

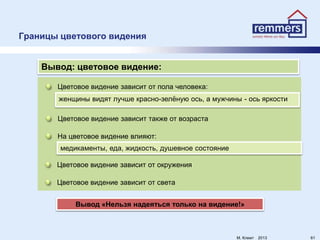

61. Вывод: цветовое видение:
Цветовое видение зависит от пола человека:
женщины видят лучше красно-зелёную ось, а мужчины - ось яркости
Вывод «Нельзя надеяться только на видение!»
Границы цветового видения
Цветовое видение зависит также от возраста
На цветовое видение влияют:
медикаменты, еда, жидкость, душевное состояние
Цветовое видение зависит от окружения
Цветовое видение зависит от света
612013M. Клемт

62. Решение проблем: Хорошее описание!
622013M. Клемт

63. Лишь только словесное желание клиента: «чистый жёлтый цвет»
субъективно, но не определено точно
Желание клиента основывается на природе (фрукты, листья и т.д.)
отличающиеся поверхности / структуры часто не поддаются измерению
Сложный образец клиента (кусок дерева, остаток краски, бумажные обрезки)
Часто невозможно измерить цвета поверхностей, которые предоставляются
в форме продукта / материала
Неизвестные условия, существующие у клиента
Толщина слоя, время высыхания, количество проходов нанесения распылителем, качество
основания
Решение проблемы – хорошая коммуникация
Примеры неполноценной коммуникации
632013M. Клемт

64. = ?Желание
клиента
Результат
разработки
Чтобы избежать отклонения необходимо:
Решение проблем - хорошая коммуникация
иметь точно описанные требования клиента
иметь отдельные образцы оттенков
иметь достаточно большие образцы
создать стандартные условия для аппликации
сообщить клиенту отклонения его условий от стандартных
Разработать образцы оттенков на условиях, существующих у клиента
(древесина клиента)
642013M. Клемт

65. RAL
NCS
Реммерс
Оттенки и оформление
Funcosil
Описание с помощью карты стандартных оттенков
Решения проблем - хорошая коммуникация
652013M. Клемт

66. Недостаток цветных шкал
Устаревание образцов, нет цветостойкости и устойчивости образцов
Падение света во время рассматривания
Отклонения в образцах различных карт одного и того же
производителя в силу ряда производственных причин
Недостаточная совместимость между оттеночными образцами
различных производителей
Решение проблем - хорошая коммуникация
Выход: по возможности, выслать референтный набор цветных шкал
клиента
662013M. Клемт

67. Решение проблемы - хорошая коммуникация
Видение
Измерения
описание
Прекрасный результат
Лишь налаженное согласованное видение, измерение и описание
приведут к успеху!
672013M. Клемт

68. 68
Визуальная оценка красок
А = Б
Есть ещё сомнения
2013M. Клемт

69. синий =
жёлтомуЕсть ещё сомнения?
Визуальная оценка красок
2013M. Клемт 69

70. 2013M. Клемт
