Документ излагает важность и теоретические основы цветового воспроизведения и цветового управления. Он охватывает цветовые модели, методы калибровки и конвертации, а также значение различных инструментов в процессах цветового измерения и стандартизации. Особое внимание уделяется субъективности восприятия цвета и его влиянию на идентификацию бренда.

1. ЦВЕТ –
зачем
и чем
мерять

2. Левин Денис
Специалист отдела
печатных систем
levin@machouse.ua

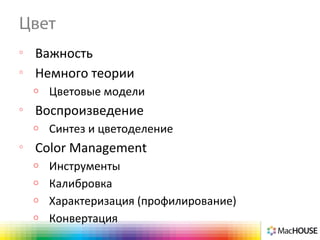

3. Цвет
o
Важность
o
Немного теории
o Цветовые модели
o
Воспроизведение
o Синтез и цветоделение
o
Color Management
o Инструменты
o Калибровка
o Характеризация (профилирование)
o Конвертация

4. Цвет: важность
o
Всегда субъективен
o
Может быть причиной жизни или смерти

5. Цвет: почему так важен?
o
Идентификация бренда
• Формы, символы
• Цветовые наборы
o
Узнаваемость бренда
• Корпоративные цвета
• Одинаковые во всех интерпретациях

6. Цвет: необходим контроль
o
Различные материалы
o
Поверхности и краски
o
Различные формы
o
Разные технологии печати
o
Специальная обработка

7. Цвет: необходим контроль
o
Соответствие памятным цветам
o
Стабильность:
• во времени
• от бумаги к бумаге
• от партии к партии краски

8. Цветоуправление
PCS – Profile Connection Space
Пространство
соединения
профилей
Color Management!

9. ЦВЕТ и Свет
немного теории

10. Цвет: что это?
Свет!
o
Электромагнитное излучение
–
(волновое, фотоны)
o
Свет = видимый спектр
o
Цвет определяется
–
источник
–
отражающая способность
–
цветовой синтез

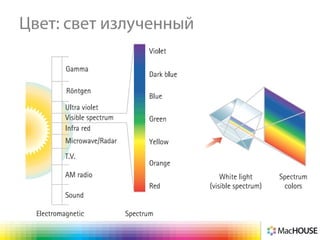

11. Цвет: свет излученный

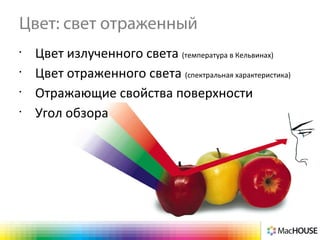

12. Цвет: свет отраженный
•
Цвет излученного света (температура в Кельвинах)
•
Цвет отраженного света (спектральная характеристика)
•
Отражающие свойства поверхности
•
Угол обзора

13. Цвет: свет отраженный

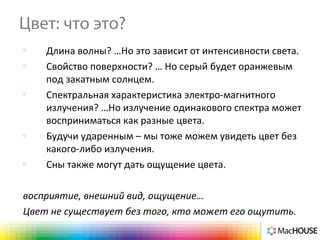

14. Цвет: что это?
o
Длина волны? …Но это зависит от интенсивности света.
o
Свойство поверхности? … Но серый будет оранжевым
под закатным солнцем.
o
Спектральная характеристика электро-магнитного
излучения? …Но излучение одинакового спектра может
восприниматься как разные цвета.
o
Будучи ударенным – мы тоже можем увидеть цвет без
какого-либо излучения.
o
Сны также могут дать ощущение цвета.
восприятие, внешний вид, ощущение…
Цвет не существует без того, кто может его ощутить.

15. Цвет: субъективен
Цвет — это ОЩУЩЕНИЕ, которое возникает в сознании
человека при воздействии на его зрительный аппарат
электромагнитного излучения с длиной волны в
диапазоне от 380 до 760 нм.
Эти ощущения могут быть вызваны и другими причинами:
болезнь, удар, мысленная ассоциация, галлюцинации, и
другие.
o
Визуальные ощущения (цвет) возникают,
когда свет достигает фоторецепторов в глазу.
o
Чтобы воспринимать цвет нам необходим свет и
глаза

16. Цвет: субъективен
•
Палочки чувствительны к движению –
разнице между светом и темнотой в
условиях слабой освещенности
•
Колбочки чувствительны в условиях
лучшей освещенности и позволяют
определить цвет.
Колбочек 3 вида, чувствительных
к Красному, Зеленому и Синему

17. ЦВЕТовые модели
или упорядочение
и стандартизация

18. ЦВЕТ: модели
Цветовой круг
художника
• основан на
восприятии цвета
и технологиях
смешивания
красок

19. ЦВЕТ: модели
Цветовая система
Манселла
(начало 1900-х):
• представлены
понятия
оттенок, яркость
(светлота),
насыщенность
(хроматичность),
формирующие
измерения
унифицированной
системы

21. ЦВЕТ: измерение
CIE (Communication Internationale de l`Eclairage)
эксперимент в 1931

22. ЦВЕТ: стандартизация
Получены числовые значения, соответствующие цветовым ощущениям,
т.е. цветовые ощущения были измерены. Такие измерения позволили
основать науку о цветовых измерениях – КОЛОРИМЕТРИЮ.
CIE эксперимент (1931 года):
• Стандартный наблюдатель (standard observer)
• Стандартный источник света (standard illuminant)
• Физиологическую систему цветовых координат
CIE XYZ, соотносящуюся с CIE RGB
• Функции пересчета цвета (color matching functions)
• Двумерную систему координат CIE Yxy или т.н.
«диаграмму хроматичности» известную как «конская голова»
• CIE LAB (1976 год) – более однородное и удобное чем CIE XYZ
• delta E (1976 год) – концепция «близости» пары цветов (используется
формула вычисления расстояния между координатами цвета в CIE
Lab)

23. ЦВЕТ: ощущение - колориметрия

24. ЦВЕТ: модели
CIE Yxy
(конская голова)

25. ЦВЕТ: модели
CIE Lab

26. ЦВЕТ -воспроизведение

27. ЦВЕТ: аддитивный синтез
Цвет
получаем
добавлением
света (add)
через оптические
светофильтры:
красный,
синий,
зеленый

28. ЦВЕТ: субстрактивный синтез
Цвет получаем
вычитанием
света из
белого цвета бумаги,
при помощи добавления
красок-светофильтров,
которые поглощают свет:
голубой, пурпурный,
желтый

29. ЦВЕТ: комбинирование
Создание любого цвета при помощи двух составляющих:

30. ЦВЕТ: комбинирование
Затемнение цвета при помощи третьей компоненты:
•
Один из основных цветов служит «серой компонентой»,
(которая при цветоделении частично заменяется на черную краску для модели CMYK)

31. ЦВЕТ: комбинирование
GCR
(gray component replacement)
замещение серой компоненты

32. ЦВЕТ: преобразование
Преобразование достигается
за счет приведения всех
аппаратно-зависимых
цветовых пространств в единое
математическое пространство
CIE Lab.
Или т.н.
(PCS) Profile Connection Space
Либо за счет использования
прямой калькуляции-пересчета
на основе спектральных данных.

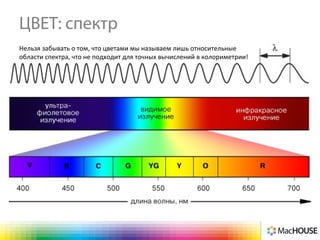

33. ЦВЕТ: спектр
Нельзя забывать о том, что цветами мы называем лишь относительные
области спектра, что не подходит для точных вычислений в колориметрии!

34. ЦВЕТ - управление
color management

35. Color Management: инструменты
Спектрофотометр
o Wikipedia: (лат. spectrum — видимое, видение, др.-греч. φ ς,ῶ
родительный падеж φωτός — свет и μετρέω — измеряю) —
прибор, предназначенный для измерения отношений двух
потоков оптического излучения, один из которых — поток,
падающий на исследуемый образец, другой — поток,
испытавший то или иное взаимодействие с образцом.
Позволяет производить измерения для различных длин волн
оптического излучения, соответственно в результате
измерений получается спектр отношений потоков.
Обычно используется для измерения спектров пропускания
или спектров отражения излучения. Спектрофотометр
является основным прибором, используемым в
спектрофотометрии[1].

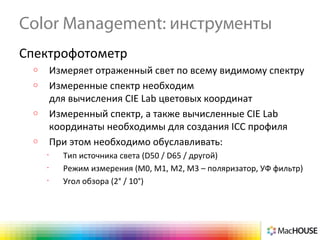

36. Color Management: инструменты
Спектрофотометр
o Измеряет отраженный свет по всему видимому спектру
o Измеренные спектр необходим
для вычисления CIE Lab цветовых координат
o Измеренный спектр, а также вычисленные CIE Lab
координаты необходимы для создания ICC профиля
o При этом необходимо обуславливать:
•
Тип источника света (D50 / D65 / другой)
•
Режим измерения (М0, М1, М2, М3 – поляризатор, УФ фильтр)
•
Угол обзора (2° / 10°)

37. Инструменты: XRite i1 pro 2 / IO

38. Инструменты: XRite i1 pro 2 / IO

39. Инструменты: нормированный светJUSTNormlicht

40. Инструменты: XRite eXact

41. Color Management – three «C»
Calibration – Калибровка
• Поддержание стабильности цветовоспроизведения
Characterization – Характеризация
• Определение связи между характеристиками конкретного
устройства воспроизведения и аппаратно-независимым цветовым
пространством: создание профиля ICC
• Определение цветового охвата устройства
Conversion - Конвертация
• Трансформации цвета из одного цветового пространства в другое, на
основе ICC профилей

42. Цветоуправление: калибровка
Согласно офсетному ISO 12647-2:2013 – на
печати нужно обеспечить в комплексе три
качественных параметра
o колористику красок
o
(цвет пигмента)
o градационные характеристики полутонов
o
(линеаризация)
o баланс серого
o
(комплексная стабильность цвета, линейности,
красконаложения и др. параметров печати)

43. Цветоуправление: калибровка
Необходима для поддержания стабильности
цветовоспроизведения
o
ЦПУ
• замер мишени с базовыми цветами, основными
оттенками и красконаложениями
• ПО для калибровки (XRite, Fiery, проч.)
o
Печатные процессы
• оптическая плотность, розтиск, баланс серого,
красконаложение (треппинг), проч.
• Стандартизация и проверка

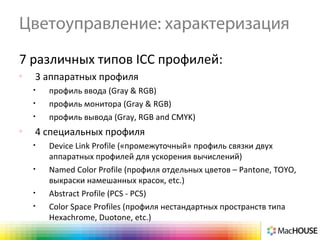

44. Цветоуправление: характеризация
7 различных типов ICC профилей:
o
3 аппаратных профиля
• профиль ввода (Gray & RGB)
• профиль монитора (Gray & RGB)
• профиль вывода (Gray, RGB and CMYK)
o
4 специальных профиля
• Device Link Profile («промежуточный» профиль связки двух
аппаратных профилей для ускорения вычислений)
• Named Color Profile (профиля отдельных цветов – Pantone, TOYO,
выкраски намешанных красок, etc.)
• Abstract Profile (PCS - PCS)
• Color Space Profiles (профиля нестандартных пространств типа
Hexachrome, Duotone, etc.)

45. Цветоуправление: характеризация
измерения
тестовые мишени
ICC профиль
монитора
вычисления

46. Цветоуправление: характеризация
измерение
вычисления
на основе
сравнения
эталона
и усредненных
измерений
напечатанных
мишеней
Генерирование
ICC профиля
принтера /
печатного
процесса
Цифровая мишень
– эталон
печать

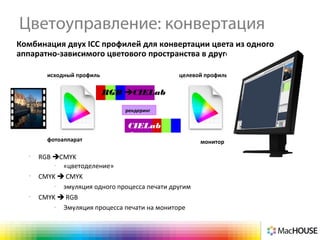

47. Цветоуправление: конвертация
Комбинация двух ICC профилей для конвертации цвета из одного
аппаратно-зависимого цветового пространства в другое.
•
RGB CMYK
–
«цветоделение»
•
CMYK  CMYK
–
эмуляция одного процесса печати другим
•
CMYK  RGB
–
Эмуляция процесса печати на мониторе
монитор
исходный профиль целевой профиль
рендеринг
RGB CIELab
CIELab
RGBфотоаппарат

48. Цветоуправление: конвертация
FOGRA 39 -> monitor EIZO FOGRA 39 -> monitor APPLE cinema

49. Цветоуправление: конвертация
Переход из одних цветовых пространств в
другие

50. Цветоуправление: конвертация
Переход из цветовых пространств разных размеров

52. Термины
CMS / CMM - Color Management System / Module
• Контролируемая конвертация между представлением цвета того или
иного устройства
Цветовой профиль
• Набор данных, необходимых для построения цветового
пространства, воспроизводимого конкретным устройством
- EURO (standard) / SWOP (USA standard) /
TOYO (Japan spot color system)
- ISO (iso.org – International Organization for Standardization)
- ICC (www.color.org - International Color Consortium): making
color seamless between devices and documents
- Graphic Technology Research organizations (FOGRA, GRACoL,
SystemBrunner) – methodology development
