հեղուկ խցիչ մածիկներ

1. ՀԱՏԿՈՒԹՅՈՒՆՆԵՐԸ, ՖԻԶԻԿԱ-ՔԻՄԻԱԿԱՆ
ՉԱՓՈՐՈՇԻՉՆԵՐԸ, ԿԻՐԱՌՈՒԹՅՈՒՆԸ

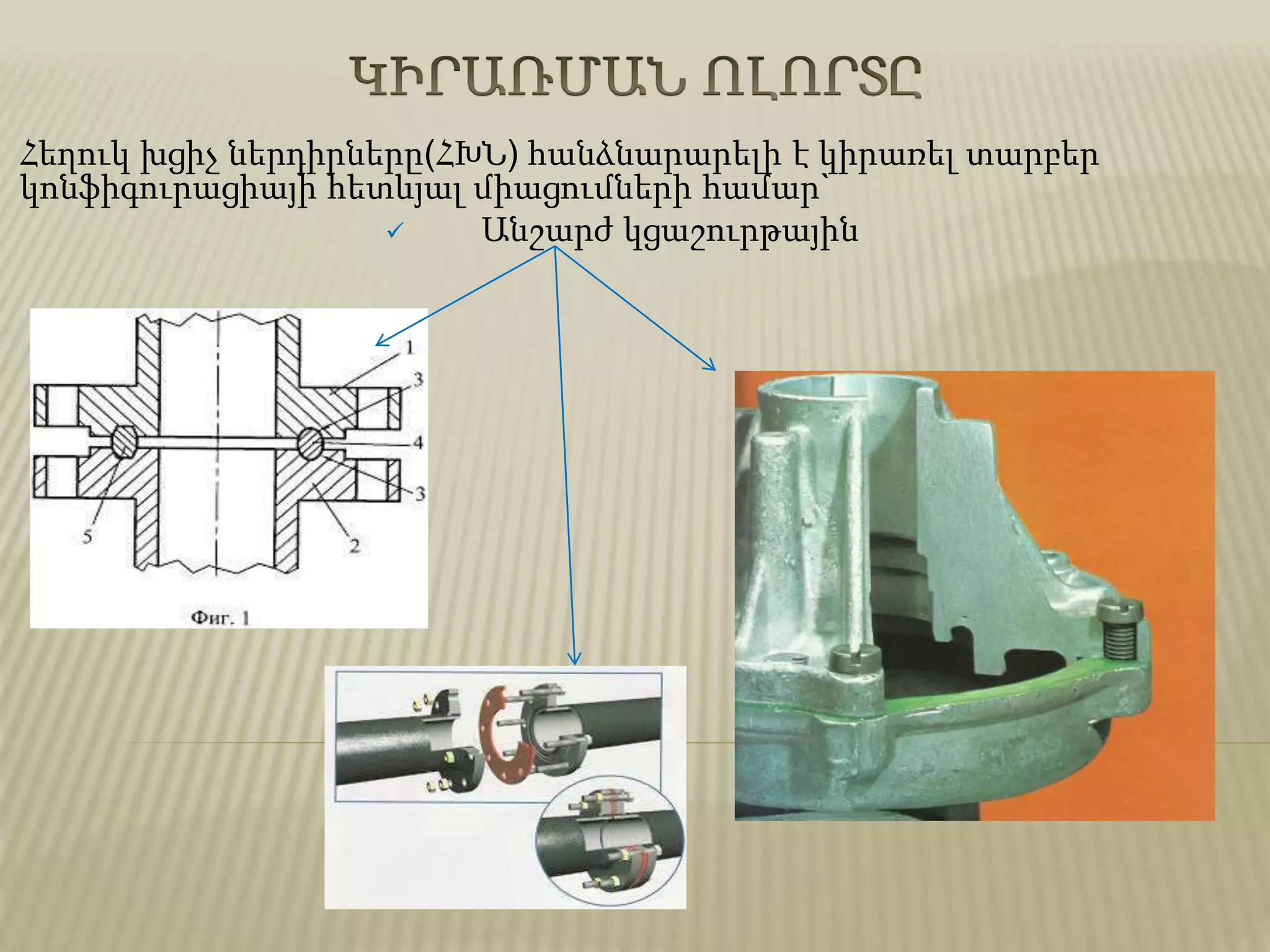

2. Հեղուկ խցիչ ներդիրները(ՀԽՆ) հանձնարարելի է կիրառել տարբեր
կոնֆիգուրացիայի հետևյալ միացումների համար`
 Անշարժ կցաշուրթային

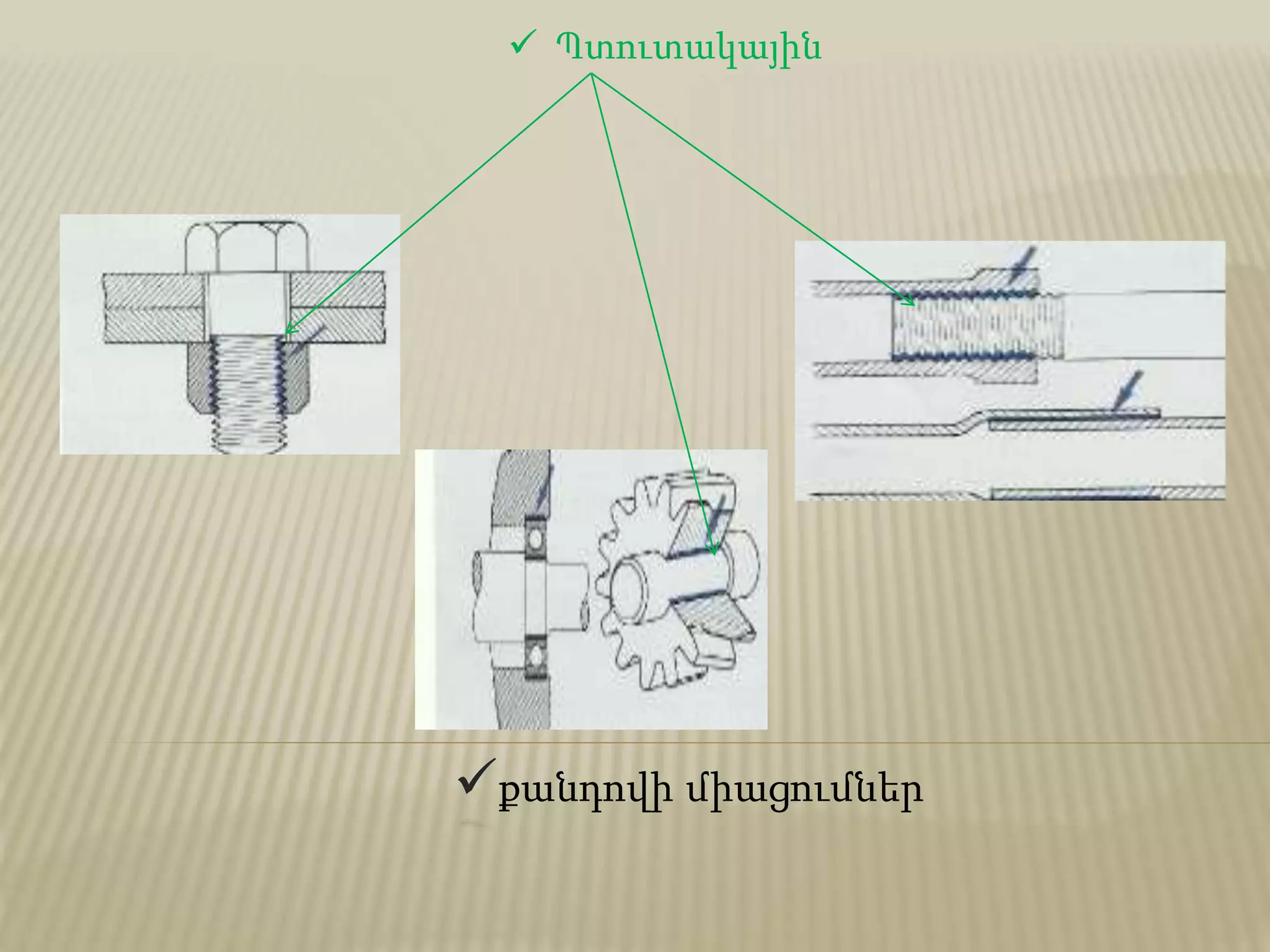

3.  Պտուտակային
քանդովի միացումներ

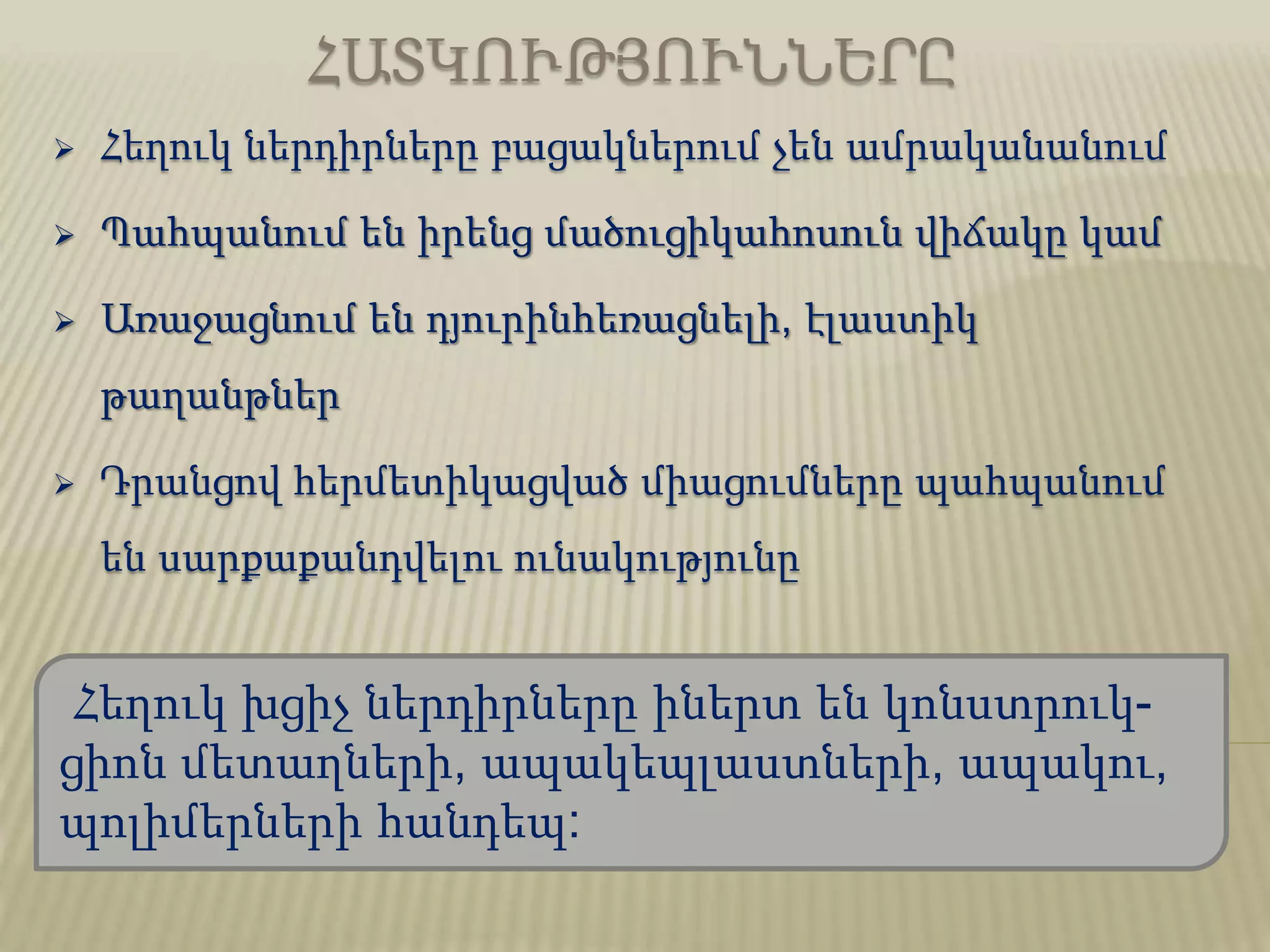

4. ՀԱՏԿՈՒԹՅՈՒՆՆԵՐԸ
 Հեղուկ ներդիրները բացակներում չեն ամրականանում
 Պահպանում են իրենց մածուցիկահոսուն վիճակը կամ
 Առաջացնում են դյուրինհեռացնելի, էլաստիկ
թաղանթներ
 Դրանցով հերմետիկացված միացումները պահպանում
են սարքաքանդվելու ունակությունը
Հեղուկ խցիչ ներդիրները իներտ են կոնստրուկ-
ցիոն մետաղների, ապակեպլաստների, ապակու,
պոլիմերների հանդեպ:

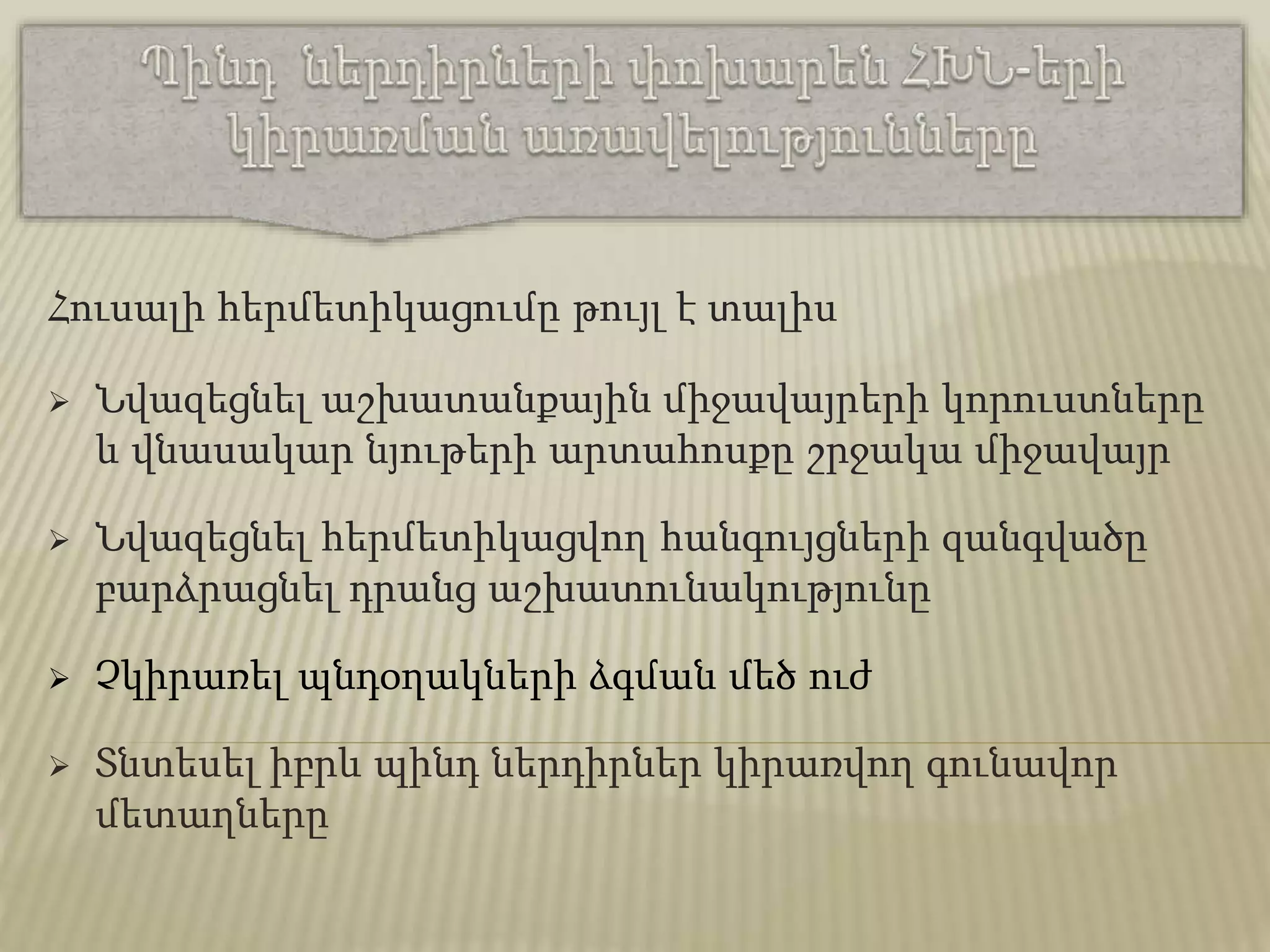

5. Հուսալի հերմետիկացումը թույլ է տալիս
 Նվազեցնել աշխատանքային միջավայրերի կորուստները
և վնասակար նյութերի արտահոսքը շրջակա միջավայր
 Նվազեցնել հերմետիկացվող հանգույցների զանգվածը
բարձրացնել դրանց աշխատունակությունը
 Չկիրառել պնդօղակների ձգման մեծ ուժ
 Տնտեսել իբրև պինդ ներդիրներ կիրառվող գունավոր
մետաղները

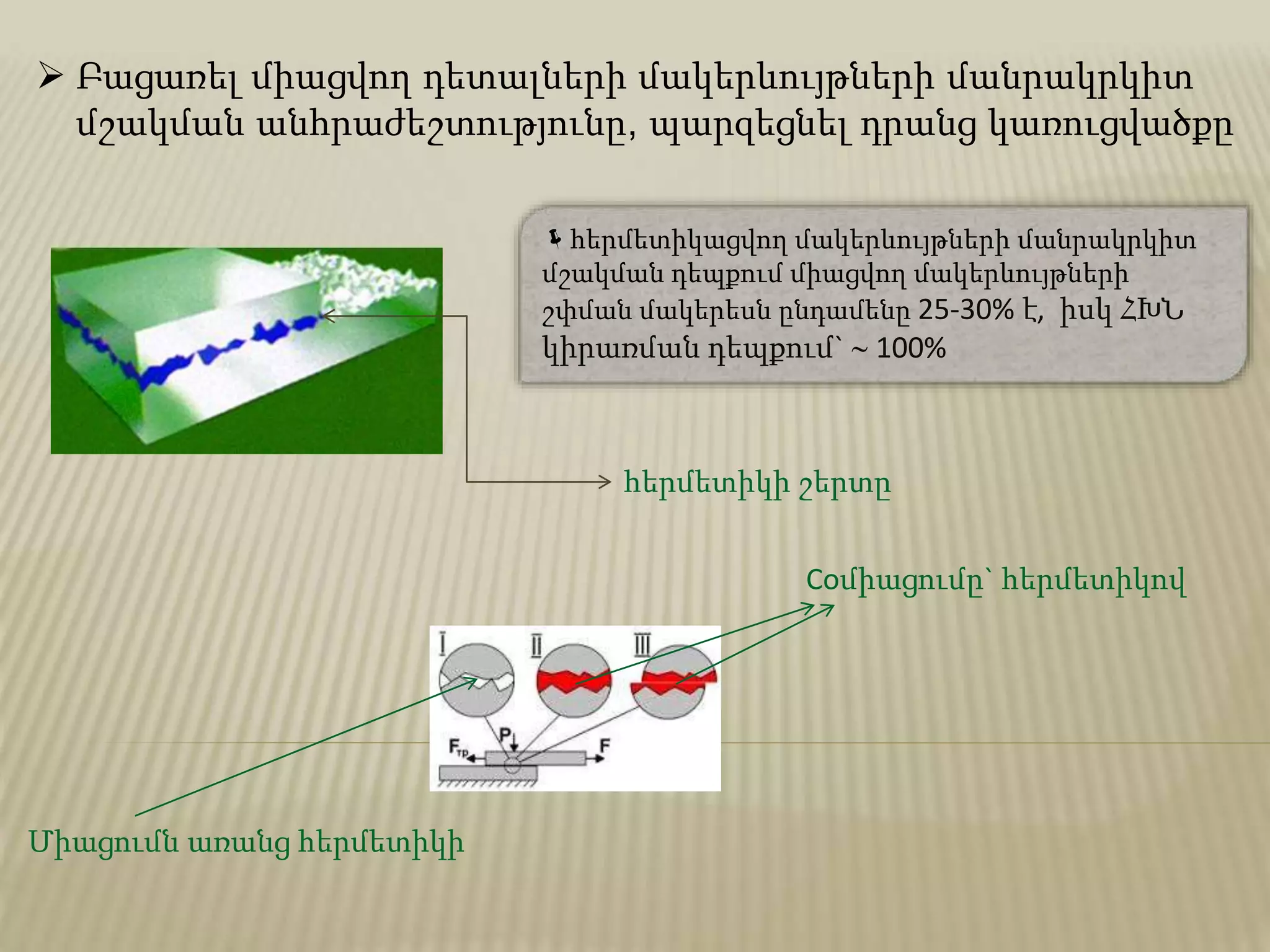

6.  Բացառել միացվող դետալների մակերևույթների մանրակրկիտ
մշակման անհրաժեշտությունը, պարզեցնել դրանց կառուցվածքը
հերմետիկացվող մակերևույթների մանրակրկիտ
մշակման դեպքում միացվող մակերևույթների
շփման մակերեսն ընդամենը 25-30% է, իսկ ՀԽՆ
կիրառման դեպքում`  100%
հերմետիկի շերտը
Соմիացումը` հերմետիկով
Միացումն առանց հերմետիկի

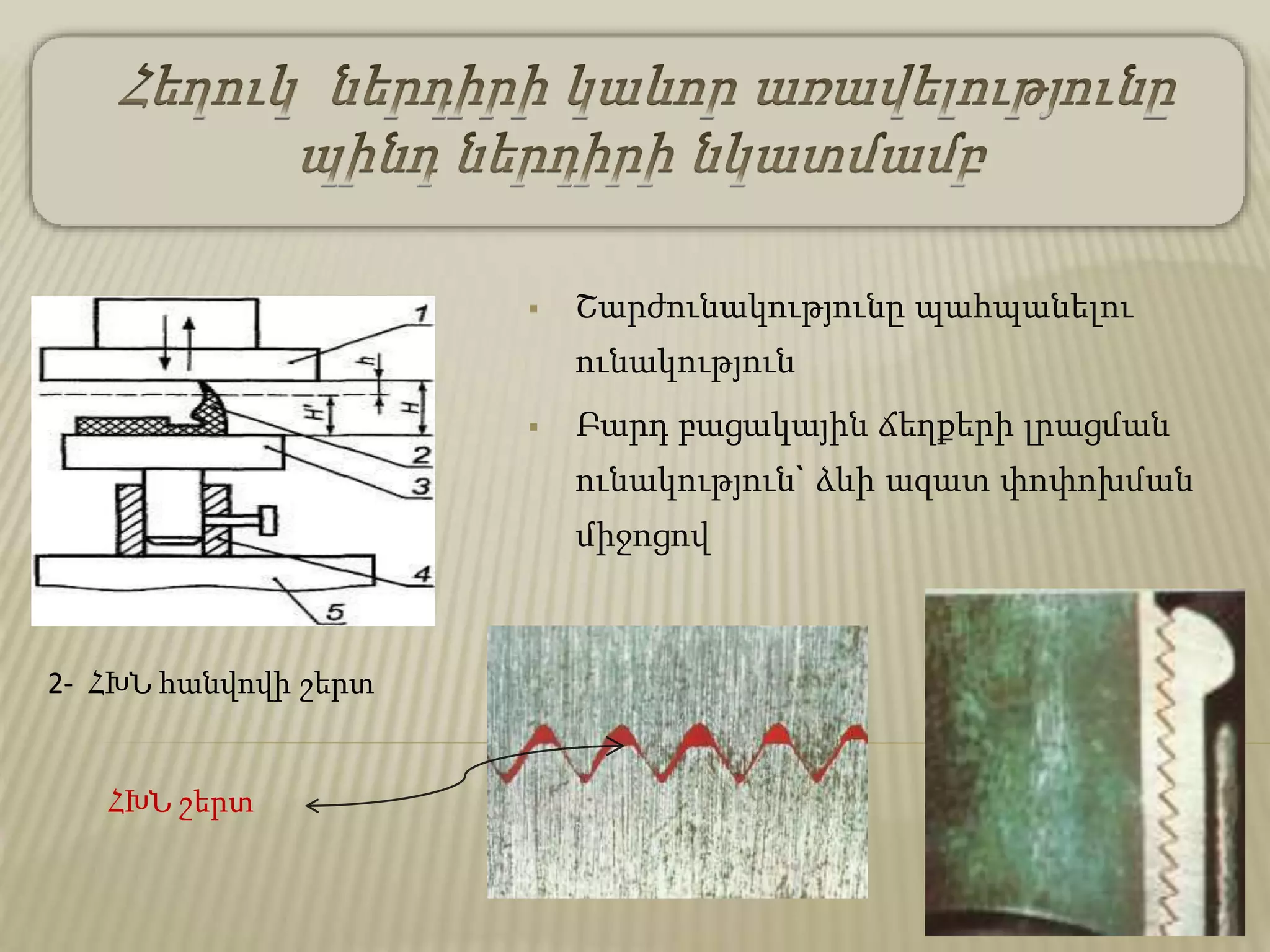

7.  Շարժունակությունը պահպանելու
ունակություն
 Բարդ բացակային ճեղքերի լրացման
ունակություն` ձևի ազատ փոփոխման
միջոցով
2- ՀԽՆ հանվովի շերտ
ՀԽՆ շերտ

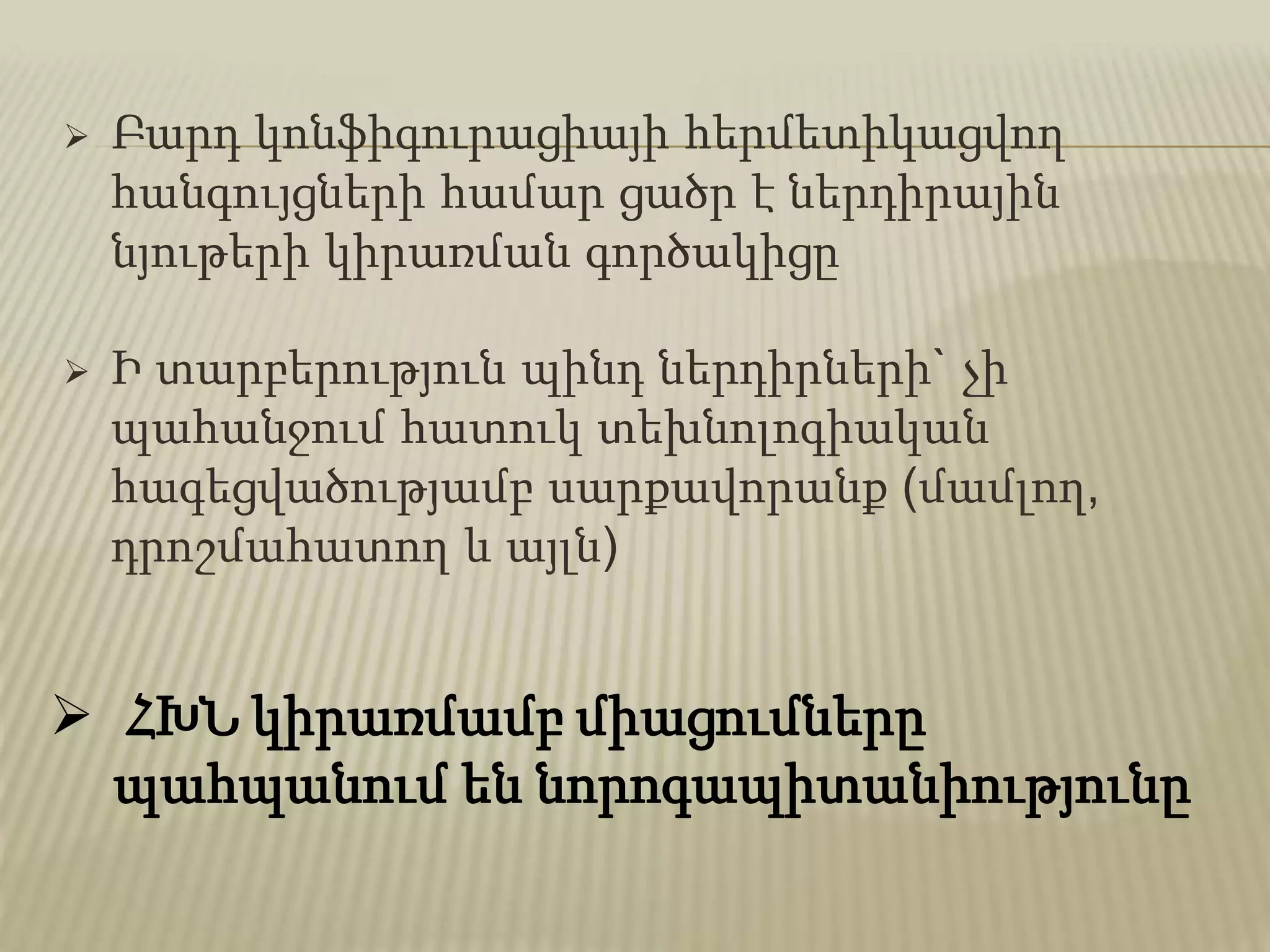

8.  Բարդ կոնֆիգուրացիայի հերմետիկացվող
հանգույցների համար ցածր է ներդիրային
նյութերի կիրառման գործակիցը
 Ի տարբերություն պինդ ներդիրների` չի
պահանջում հատուկ տեխնոլոգիական
հագեցվածությամբ սարքավորանք (մամլող,
դրոշմահատող և այլն)
 ՀԽՆ կիրառմամբ միացումները
պահպանում են նորոգապիտանիությունը

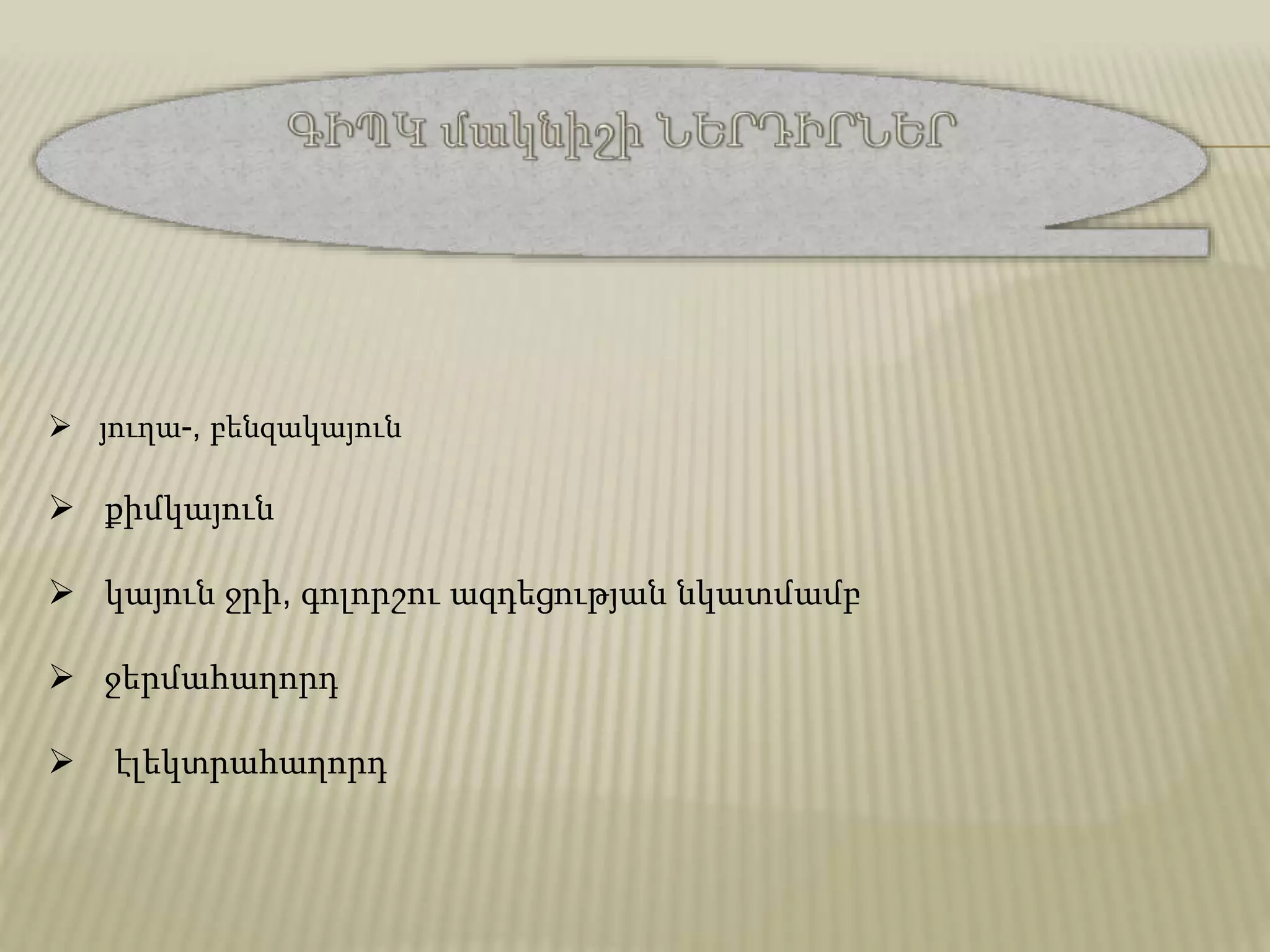

10.  յուղա-, բենզակայուն
 քիմկայուն
 կայուն ջրի, գոլորշու ազդեցության նկատմամբ
 ջերմահաղորդ
 էլեկտրահաղորդ

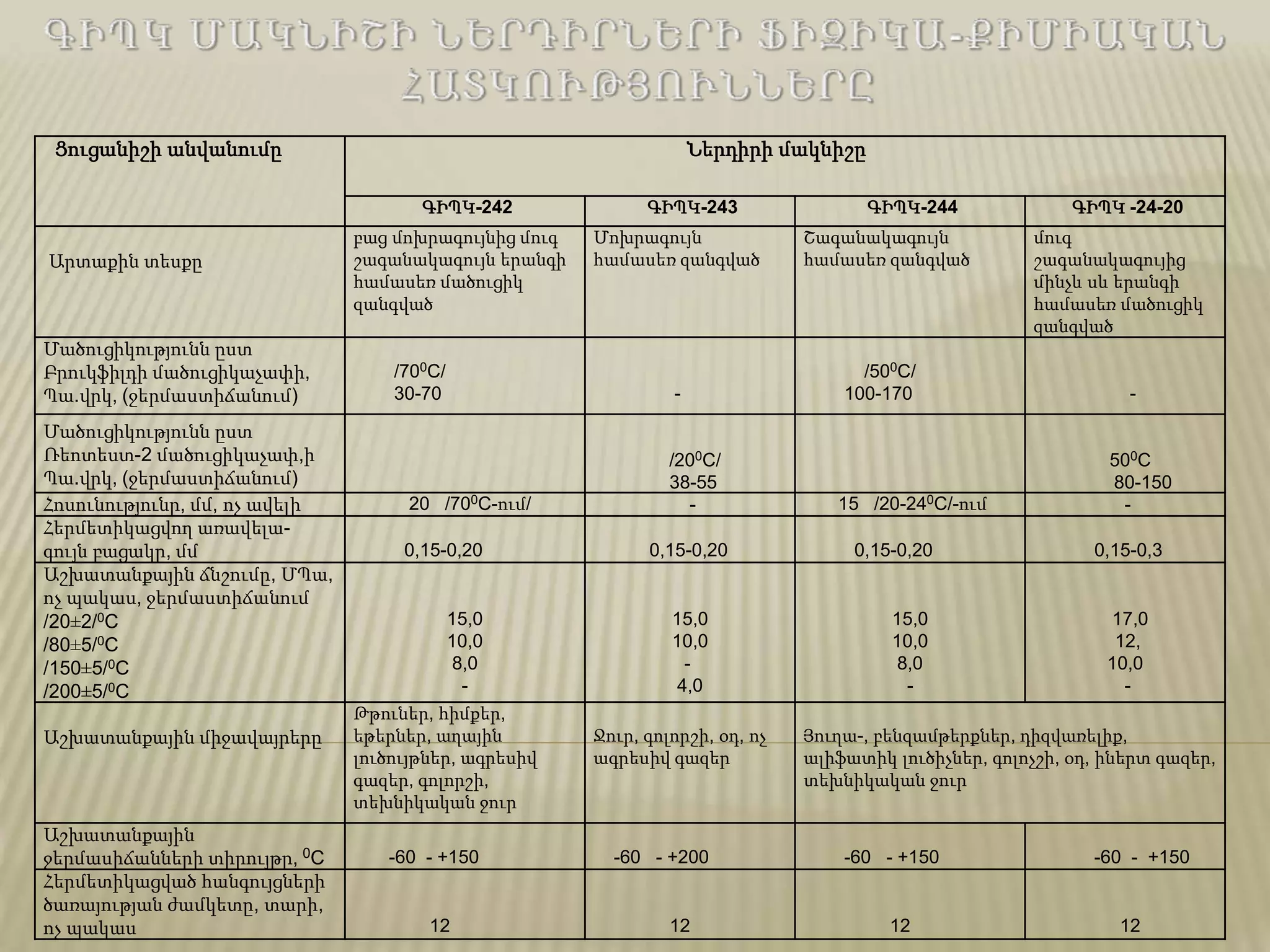

11. Ցուցանիշի անվանումը Ներդիրի մակնիշը
ԳԻՊԿ-242 ԳԻՊԿ-243 ԳԻՊԿ-244 ԳԻՊԿ -24-20
Արտաքին տեսքը
բաց մոխրագույնից մուգ
շագանակագույն երանգի
համասեռ մածուցիկ
զանգված
Մոխրագույն
համասեռ զանգված
Շագանակագույն
համասեռ զանգված
մուգ
շագանակագույից
մինչև սև երանգի
համասեռ մածուցիկ
զանգված
Մածուցիկությունն ըստ
Բրուկֆիլդի մածուցիկաչափի,
Պա.վրկ, (ջերմաստիճանում)
Մածուցիկությունն ըստ
Ռեոտեստ-2 մածուցիկաչափ,ի
Պա.վրկ, (ջերմաստիճանում)
/700С/
30-70 -
/200С/
38-55
/500С/
100-170 -
500С
80-150
Հոսունությունը, մմ, ոչ ավելի 20 /700С-ում/ - 15 /20-240С/-ում -
Հերմետիկացվող առավելա-
գույն բացակը, մմ 0,15-0,20 0,15-0,20 0,15-0,20 0,15-0,3
Աշխատանքային ճնշումը, ՄՊա,
ոչ պակաս, ջերմաստիճանում
/20±2/0С
/80±5/0С
/150±5/0С
/200±5/0С
15,0
10,0
8,0
-
15,0
10,0
-
4,0
15,0
10,0
8,0
-
17,0
12,
10,0
-
Աշխատանքային միջավայրերը
Թթուներ, հիմքեր,
եթերներ, աղային
լուծույթներ, ագրեսիվ
գազեր, գոլորշի,
տեխնիկական ջուր
Ջուր, գոլորշի, օդ, ոչ
ագրեսիվ գազեր
Յուղա-, բենզամթերքներ, դիզվառելիք,
ալիֆատիկ լուծիչներ, գոլոչշի, օդ, իներտ գազեր,
տեխնիկական ջուր
Աշխատանքային
ջերմասիճանների տիրույթը, 0С -60 - +150 -60 - +200 -60 - +150 -60 - +150
Հերմետիկացված հանգույցների
ծառայության ժամկետը, տարի,
ոչ պակաս 12 12 12 12

12. ԳԻՊԿ ՄԱԿՆԻՇԻ ՆԵՐԴԻՐՆԵՐԻ ՖԻԶԻԿԱ-ՔԻՄԻԱԿԱՆ
ՀԱՏԿՈՒԹՅՈՒՆՆԵՐԸ
Ցուցանիշի անվանումը Ներդիրի մակնիշը
ГИПК-24-13 ГИПК-24-15 ”А'‘ ГИПК- 24-15 ”Б'' ГИПК-24-16 ГИПК-24-17
Արտաքին տեսքը
Սև գույնի համասեռ
մածուցիկ զանգված
Սև գույնի համասեռ մածուցիկ
զանգված
Բաց շագանակա-
գույն համասեռ
մածուցիկ
զանգված
Սպիտակ գույնի
համասեռ
մածուցիկ զանգված
Մածուցիկությունն ըստ Բրուկֆիլդի
մածուցիկաչափի, Պա.վրկ,
(ջերմաստիճանում)
Մածուցիկությունն ըստ Ռեոտեստ-2
մածուցիկաչափի Պա.վրկ,
(ջերմաստիճանում)
/1000С/
150-190
-
-
(20±2)0С
34-42
-
(20±2)0С
80-145
-
(20±2)0С
0,7-1,0
-
(20±2)0С
4,1-10,0
Հերմետիկացվող առավելագույն
բացակը, մմ 0,15-0,20 0.15-0.2 0,15-0,20 0,15-0,2
Աշխատանքային ճնշումը, ՄՊա, ոչ
պակաս (ջերմաստիճանում)
/20±2/0С
/80±5/0С
/150±5/0С
/200±5/0С
10,0
-
1,0
-
6,0
-
1,0
-
6,0
-
1,0
-
6,0
-
1,0
-
6,0
-
1,0
1
Տեսակարար ծավալային էլեկտրա-
կան դիմադրությունը (0,1-1,2) ՄՊա
տեսկակարար ճնշման դեպքում,
օմ.սմ, սահմաններում
0,5  0,03 0,5  0,09 0,5  0,09 - -
Ջերմհաղորդականության
գործակիցը, վտ/մ, 0С,ոչ պակաս 1,5 - - - -
Աշխատանքային (շահագործման)
միջավայրերը
Օդ, իներտ գազեր,
ջուր, սպիրտներ,
էթիլենգլիկոլ
Օդ, իներտ գազեր, ջուր,
սպիրտներ
Օդ, իներտ գազեր, ջուր,
յուղաբենզամթերքներ
Աշխատանքային ջերմասիճանների
տիրույթը, 0С -60 --- +150 -60 - +150 -60 - +150 -60 - +250
Հերմետիկացված հանգույցների
ծառայության ժամկետը, տարի, ոչ
պակաս 12 12 12 12

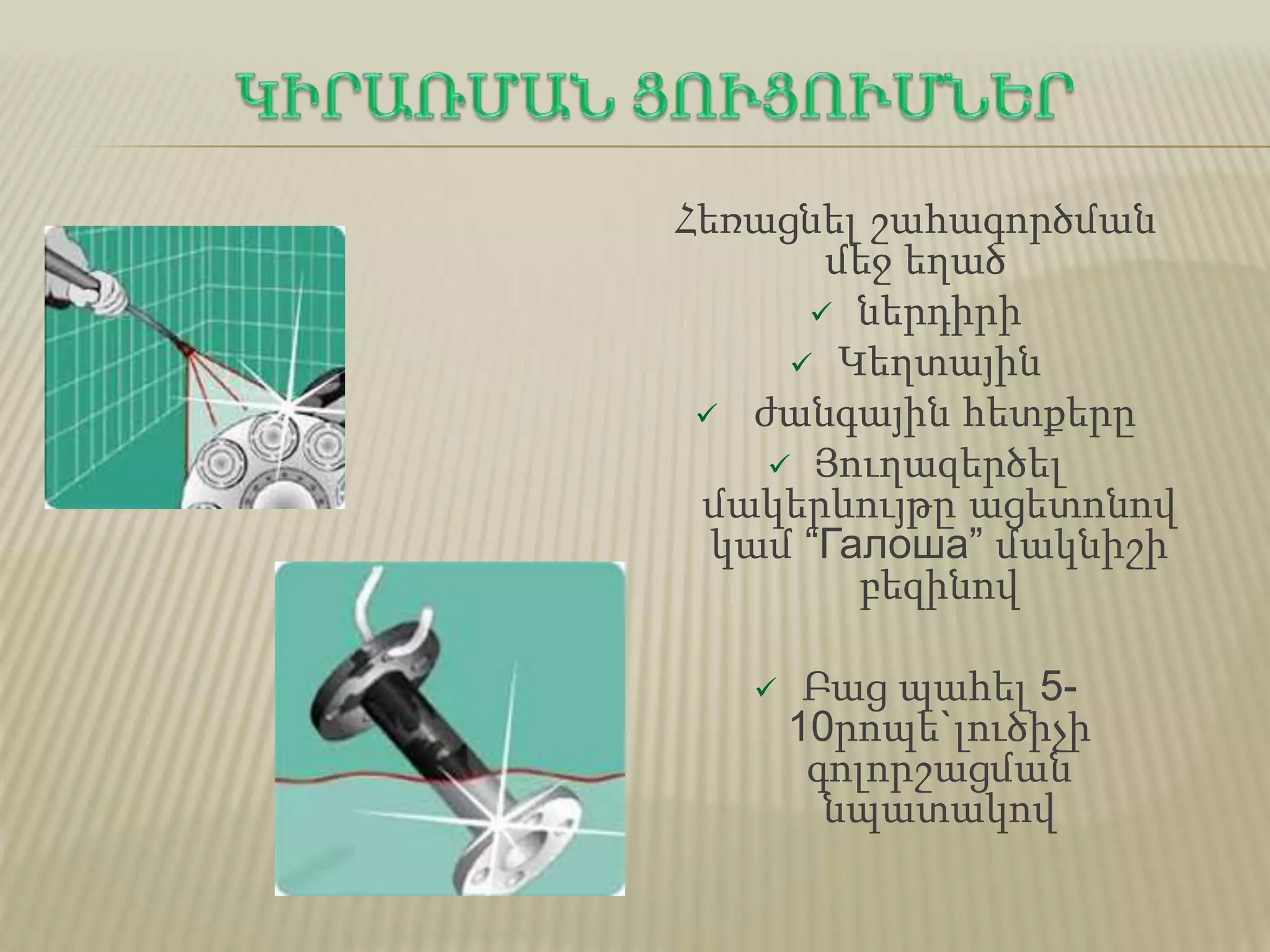

13. Հեռացնել շահագործման
մեջ եղած
 ներդիրի
 Կեղտային
 ժանգային հետքերը
 Յուղազերծել
մակերևույթը ացետոնով
կամ “Галоша” մակնիշի
բեզինով
 Բաց պահել 5-
10րոպե`լուծիչի
գոլորշացման
նպատակով

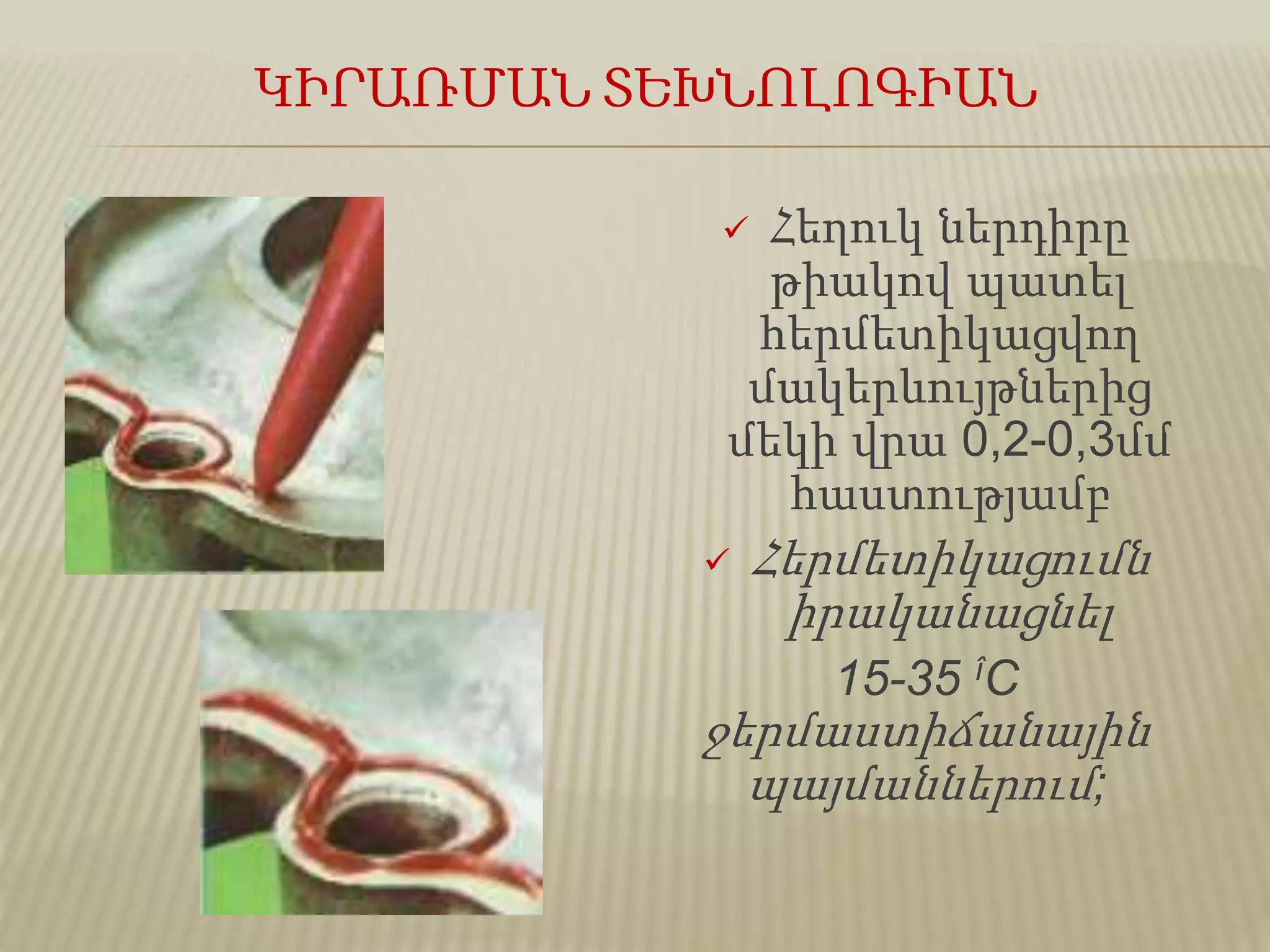

14. ԿԻՐԱՌՄԱՆ ՏԵԽՆՈԼՈԳԻԱՆ
 Հեղուկ ներդիրը
թիակով պատել
հերմետիկացվող
մակերևույթներից
մեկի վրա 0,2-0,3մմ
հաստությամբ
 Հերմետիկացումն
իրականացնել
15-35 îС
ջերմաստիճանային
պայմաններում;

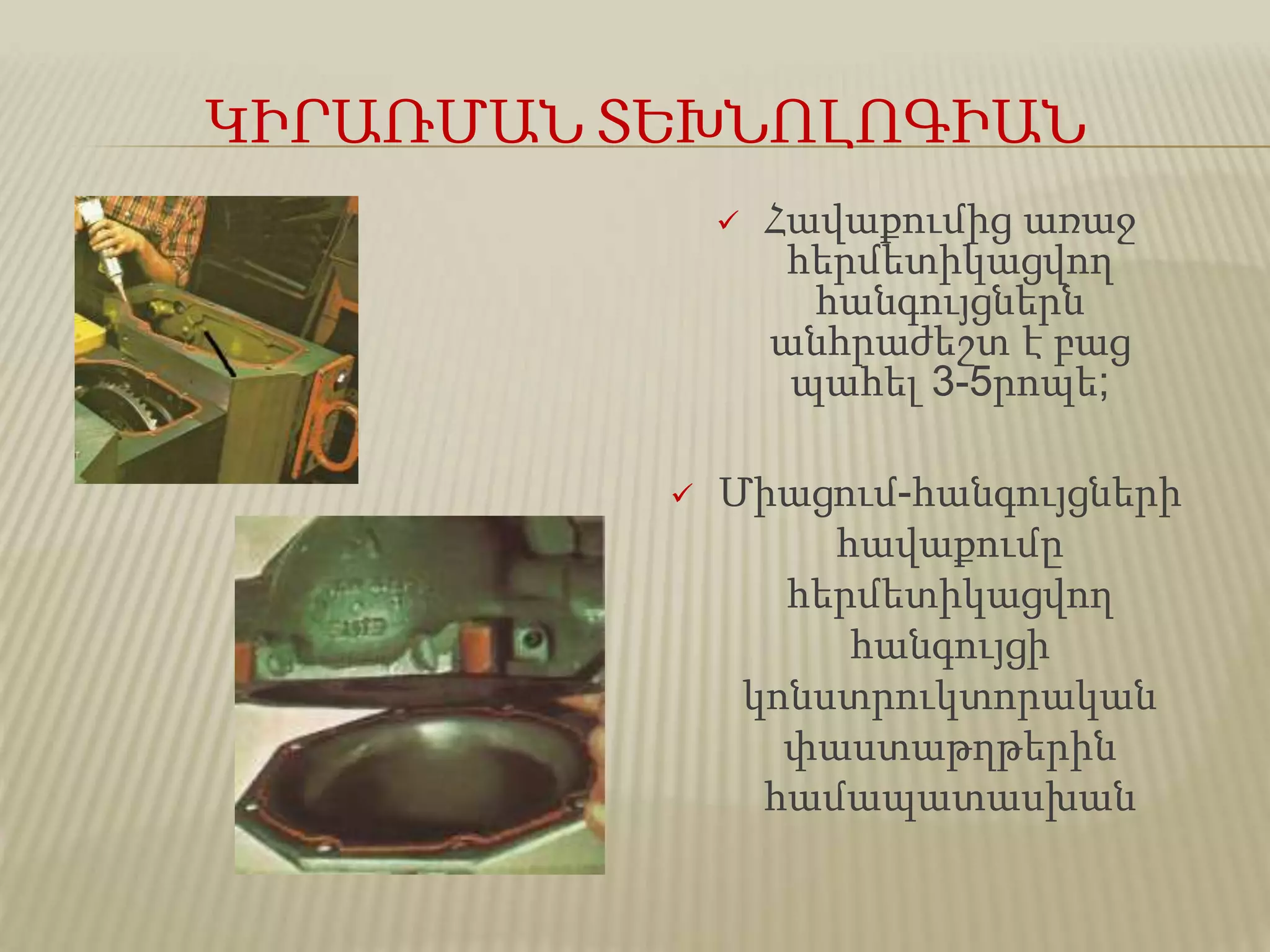

15. ԿԻՐԱՌՄԱՆ ՏԵԽՆՈԼՈԳԻԱՆ
 Հավաքումից առաջ
հերմետիկացվող
հանգույցներն
անհրաժեշտ է բաց
պահել 3-5րոպե;
 Միացում-հանգույցների
հավաքումը
հերմետիկացվող
հանգույցի
կոնստրուկտորական
փաստաթղթերին
համապատասխան

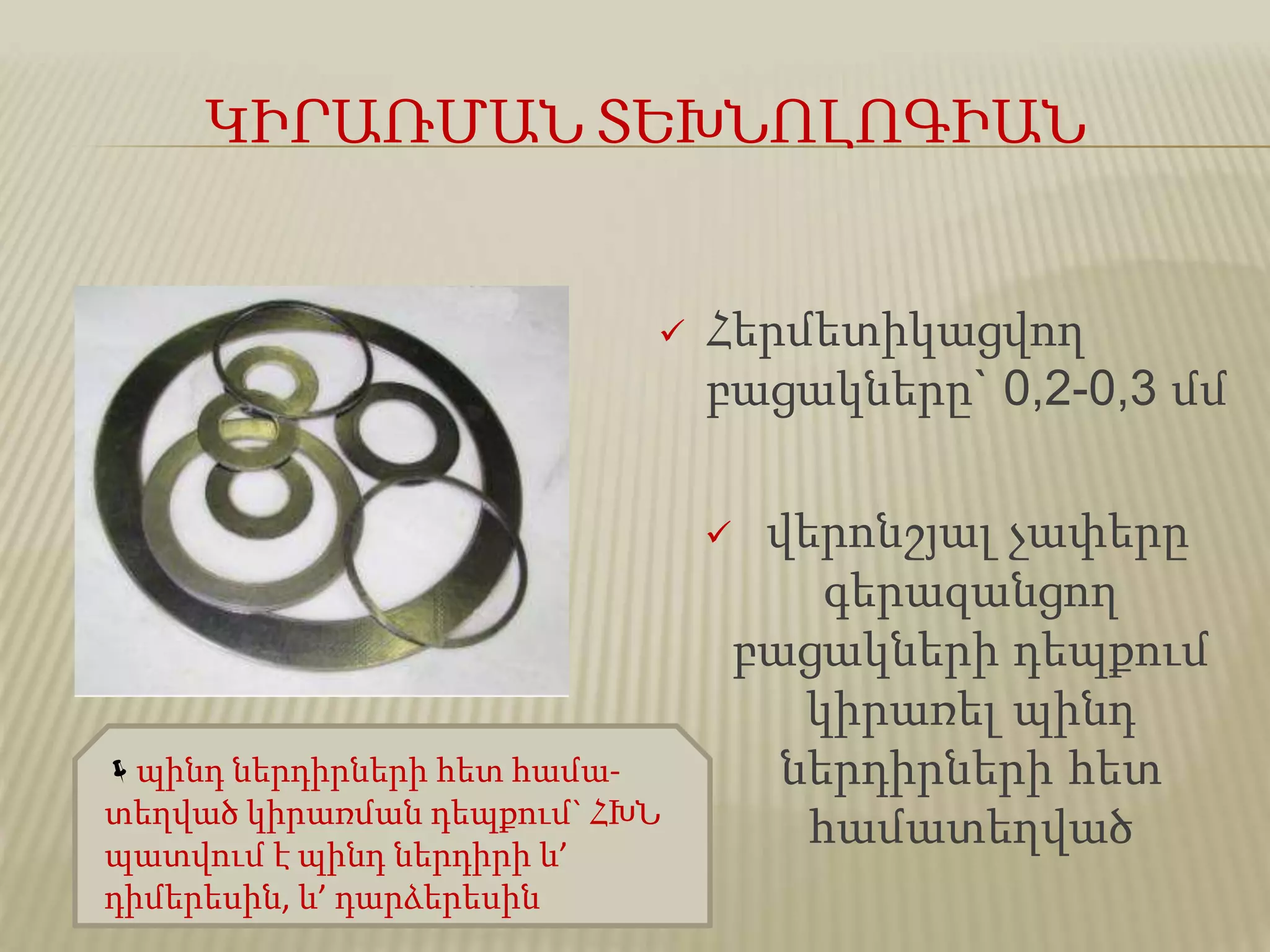

16. ԿԻՐԱՌՄԱՆ ՏԵԽՆՈԼՈԳԻԱՆ
 Հերմետիկացվող
բացակները` 0,2-0,3 մմ
 վերոնշյալ չափերը
գերազանցող
բացակների դեպքում
կիրառել պինդ
ներդիրների հետ
համատեղված
պինդ ներդիրների հետ համա-
տեղված կիրառման դեպքում` ՀԽՆ
պատվում է պինդ ներդիրի և’
դիմերեսին, և’ դարձերեսին

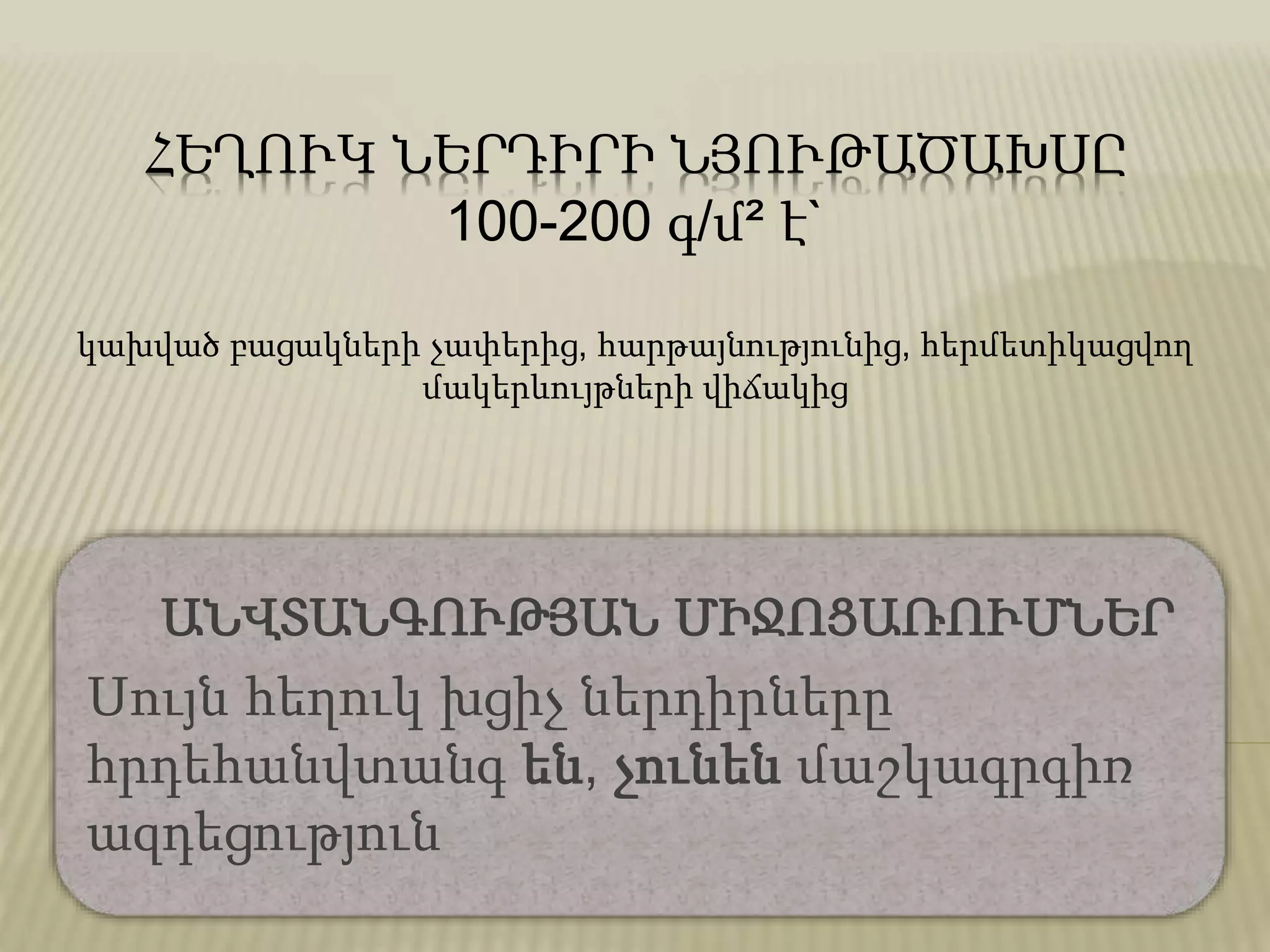

17. ՀԵՂՈՒԿ ՆԵՐԴԻՐԻ ՆՅՈՒԹԱԾԱԽՍԸ
100-200 գ/մ² է`
կախված բացակների չափերից, հարթայնությունից, հերմետիկացվող
մակերևույթների վիճակից
ԱՆՎՏԱՆԳՈՒԹՅԱՆ ՄԻՋՈՑԱՌՈՒՄՆԵՐ
Սույն հեղուկ խցիչ ներդիրները
հրդեհանվտանգ են, չունեն մաշկագրգիռ
ազդեցություն

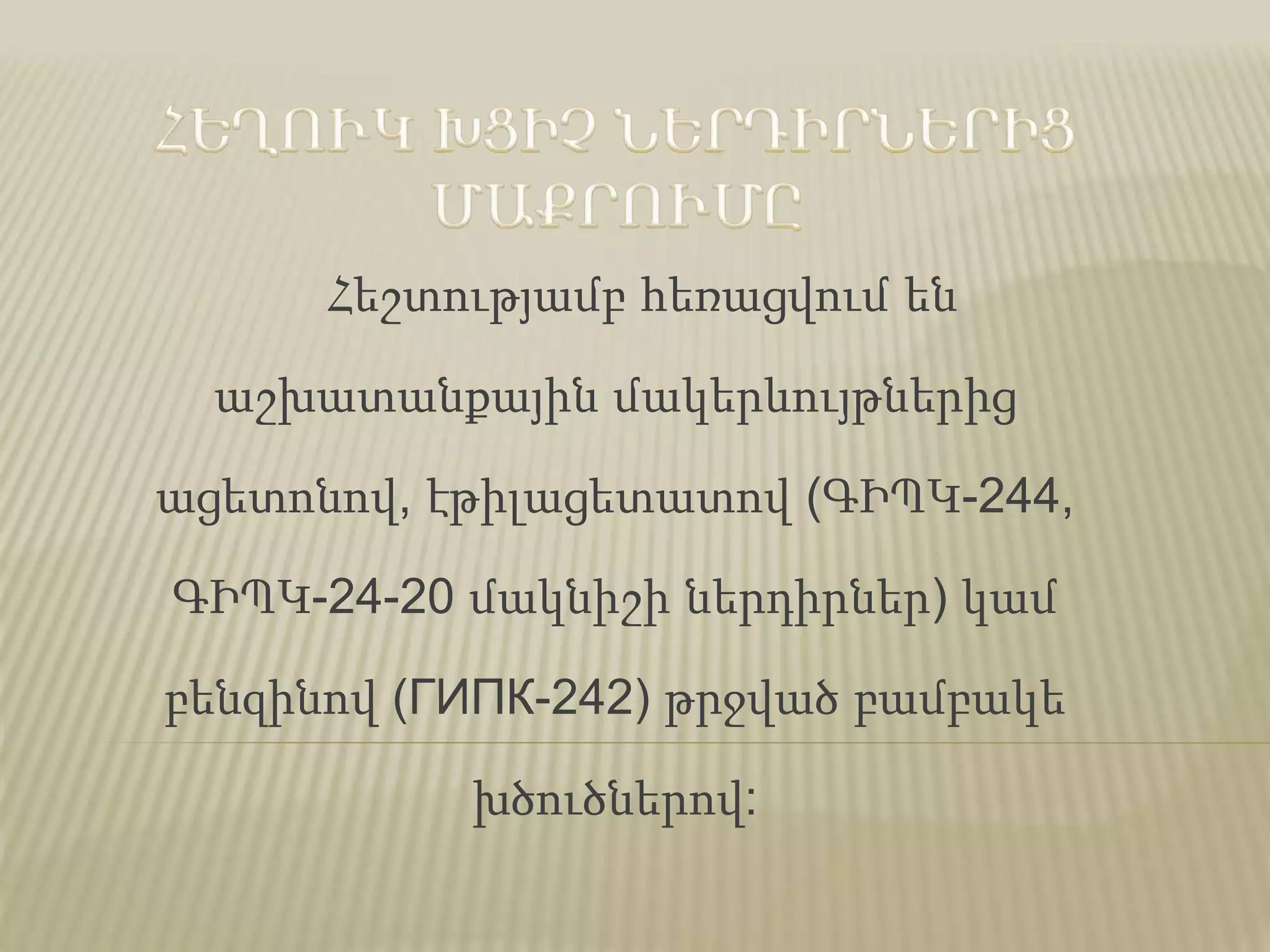

18. Հեշտությամբ հեռացվում են
աշխատանքային մակերևույթներից
ացետոնով, էթիլացետատով (ԳԻՊԿ-244,
ԳԻՊԿ-24-20 մակնիշի ներդիրներ) կամ
բենզինով (ГИПК-242) թրջված բամբակե
խծուծներով:

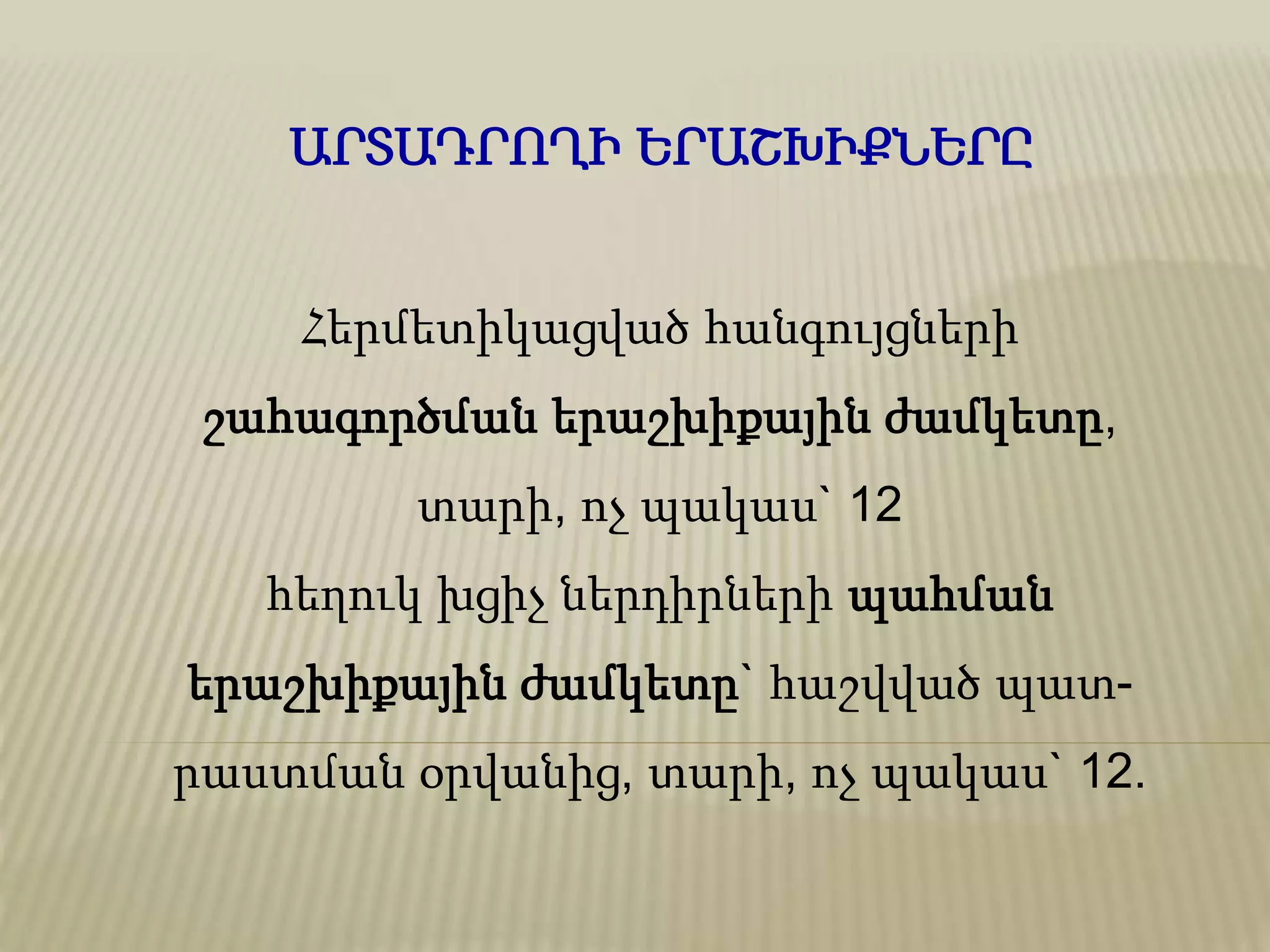

19. ԱՐՏԱԴՐՈՂԻ ԵՐԱՇԽԻՔՆԵՐԸ
Հերմետիկացված հանգույցների
շահագործման երաշխիքային ժամկետը,
տարի, ոչ պակաս` 12
հեղուկ խցիչ ներդիրների պահման
երաշխիքային ժամկետը` հաշվված պատ-
րաստման օրվանից, տարի, ոչ պակաս` 12.

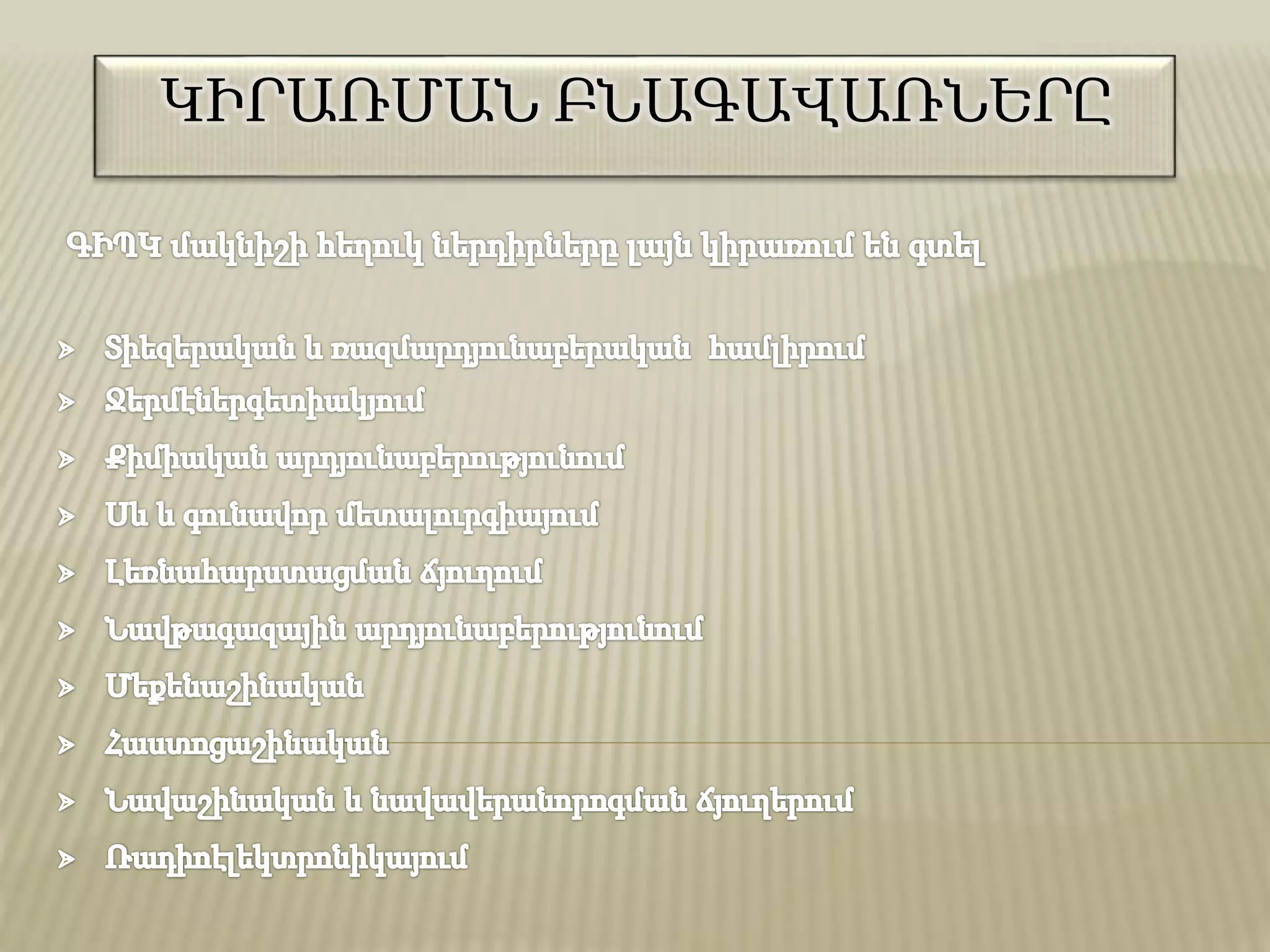

20. ԿԻՐԱՌՄԱՆ ԲՆԱԳԱՎԱՌՆԵՐԸ

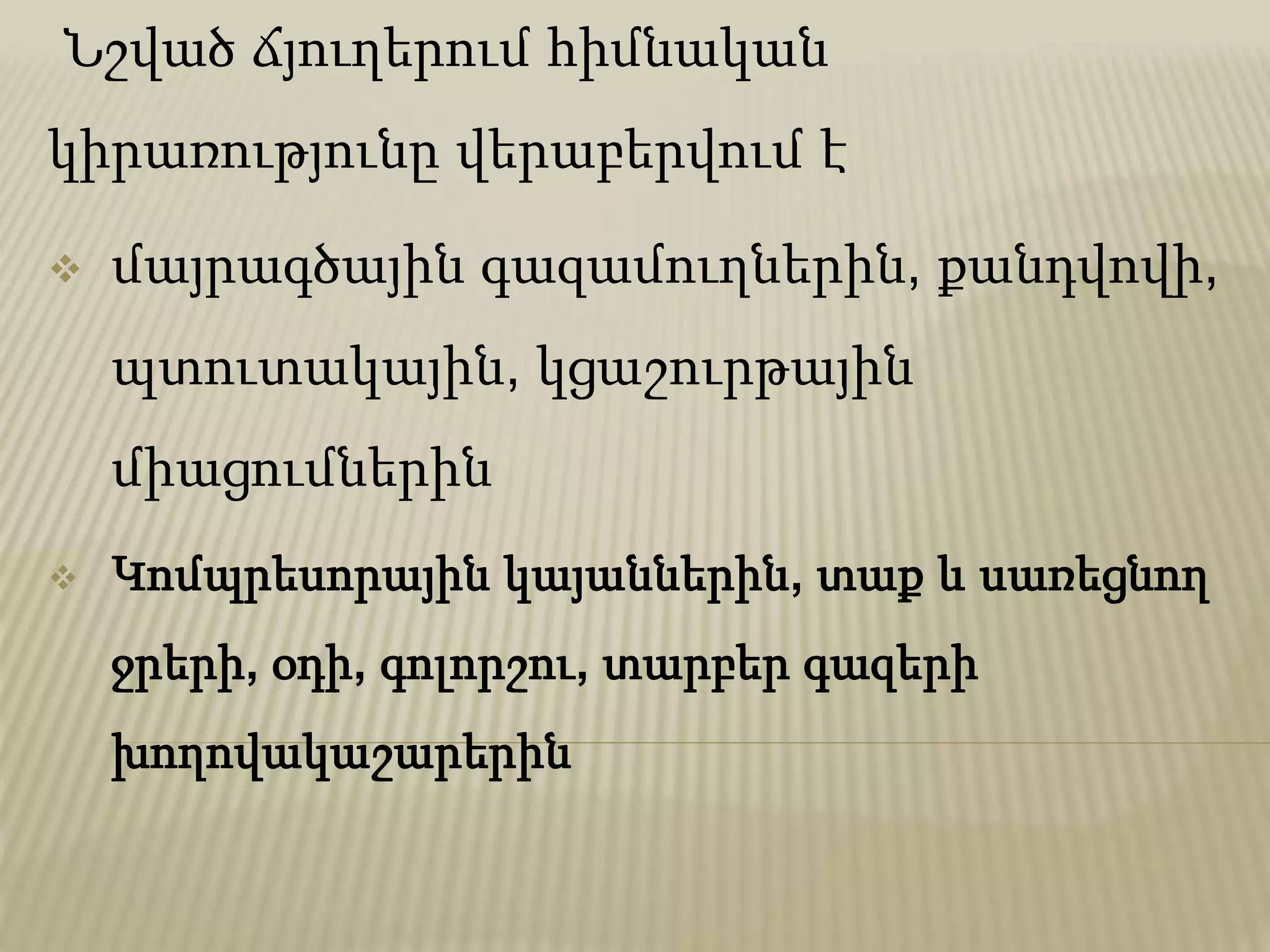

21. Նշված ճյուղերում հիմնական
կիրառությունը վերաբերվում է
 մայրագծային գազամուղներին, քանդվովի,
պտուտակային, կցաշուրթային
միացումներին
 Կոմպրեսորային կայաններին, տաք և սառեցնող
ջրերի, օդի, գոլորշու, տարբեր գազերի
խողովակաշարերին
