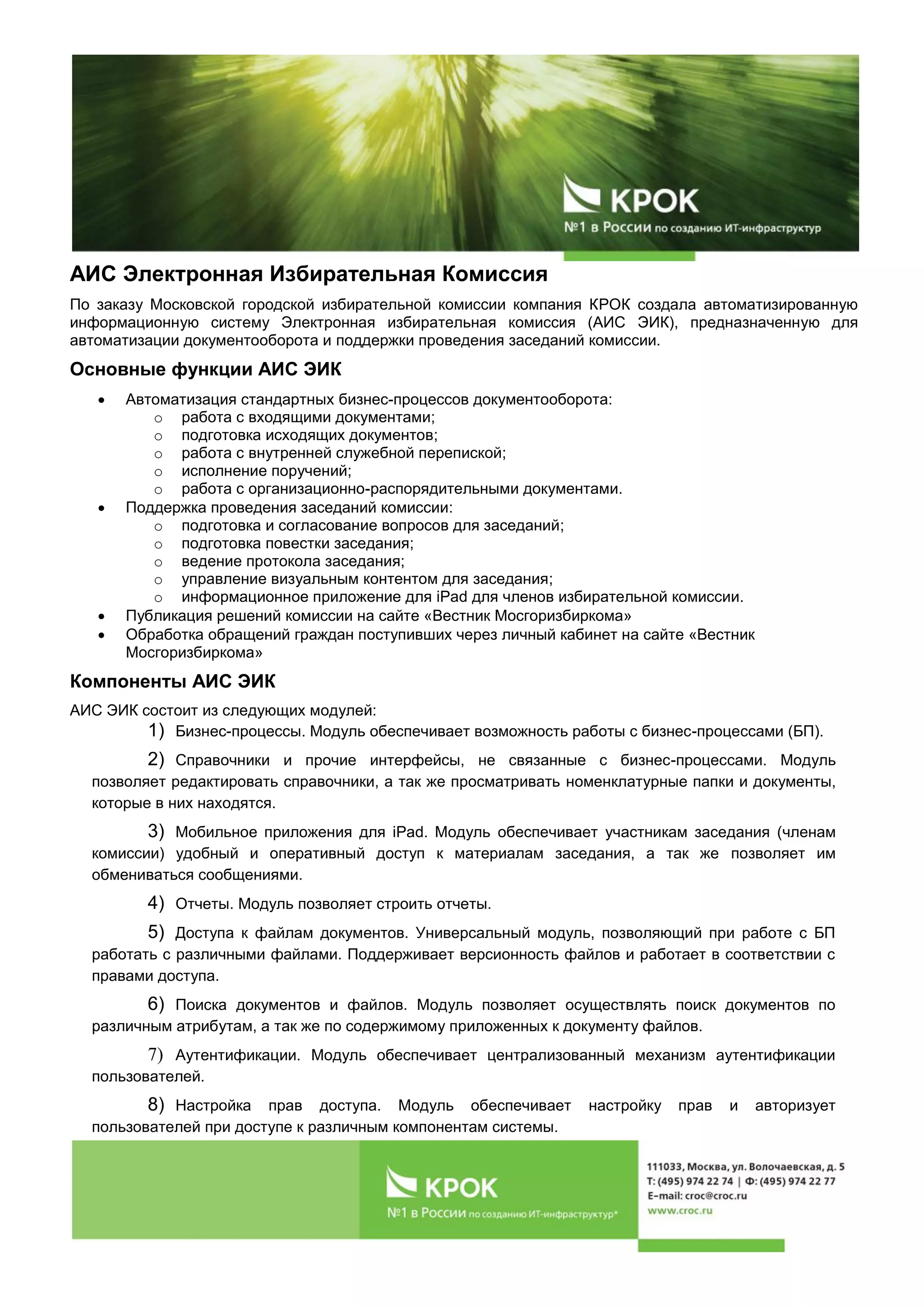

1. АИС Электронная Избирательная Комиссия
По заказу Московской городской избирательной комиссии компания КРОК создала автоматизированную
информационную систему Электронная избирательная комиссия (АИС ЭИК), предназначенную для
автоматизации документооборота и поддержки проведения заседаний комиссии.
Основные функции АИС ЭИК
 Автоматизация стандартных бизнес-процессов документооборота:
o работа с входящими документами;
o подготовка исходящих документов;
o работа с внутренней служебной перепиской;
o исполнение поручений;
o работа с организационно-распорядительными документами.
 Поддержка проведения заседаний комиссии:
o подготовка и согласование вопросов для заседаний;
o подготовка повестки заседания;
o ведение протокола заседания;
o управление визуальным контентом для заседания;
o информационное приложение для iPad для членов избирательной комиссии.
 Публикация решений комиссии на сайте «Вестник Мосгоризбиркома»
 Обработка обращений граждан поступивших через личный кабинет на сайте «Вестник
Мосгоризбиркома»
Компоненты АИС ЭИК
АИС ЭИК состоит из следующих модулей:
1) Бизнес-процессы. Модуль обеспечивает возможность работы с бизнес-процессами (БП).
2) Справочники и прочие интерфейсы, не связанные с бизнес-процессами. Модуль
позволяет редактировать справочники, а так же просматривать номенклатурные папки и документы,
которые в них находятся.
3) Мобильное приложения для iPad. Модуль обеспечивает участникам заседания (членам
комиссии) удобный и оперативный доступ к материалам заседания, а так же позволяет им
обмениваться сообщениями.
4) Отчеты. Модуль позволяет строить отчеты.
5) Доступа к файлам документов. Универсальный модуль, позволяющий при работе с БП
работать с различными файлами. Поддерживает версионность файлов и работает в соответствии с
правами доступа.
6) Поиска документов и файлов. Модуль позволяет осуществлять поиск документов по
различным атрибутам, а так же по содержимому приложенных к документу файлов.
7) Аутентификации. Модуль обеспечивает централизованный механизм аутентификации
пользователей.
8) Настройка прав доступа. Модуль обеспечивает настройку прав и авторизует
пользователей при доступе к различным компонентам системы.

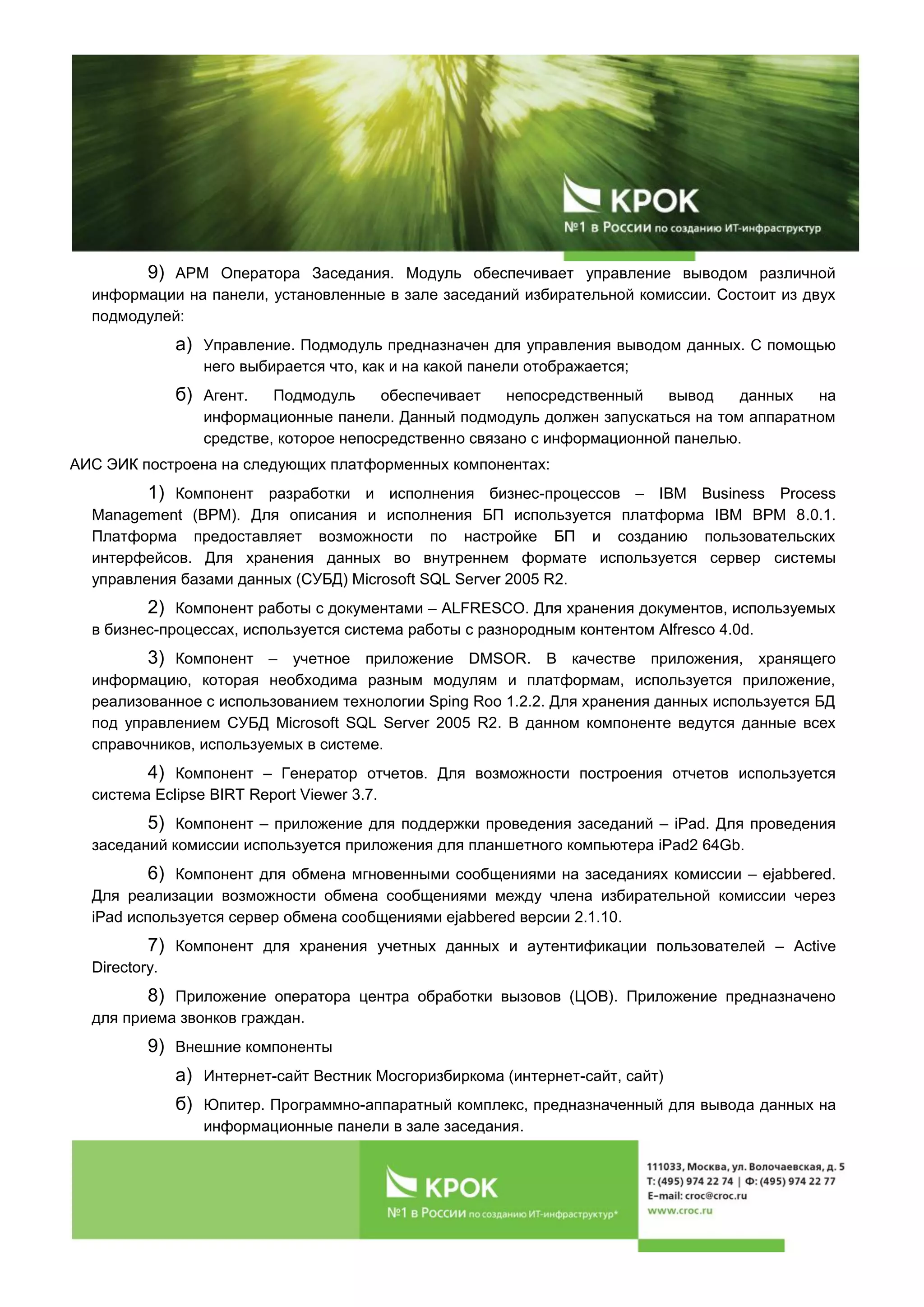

2. 9) АРМ Оператора Заседания. Модуль обеспечивает управление выводом различной
информации на панели, установленные в зале заседаний избирательной комиссии. Состоит из двух
подмодулей:
а) Управление. Подмодуль предназначен для управления выводом данных. С помощью
него выбирается что, как и на какой панели отображается;
б) Агент. Подмодуль обеспечивает непосредственный вывод данных на
информационные панели. Данный подмодуль должен запускаться на том аппаратном
средстве, которое непосредственно связано с информационной панелью.
АИС ЭИК построена на следующих платформенных компонентах:
1) Компонент разработки и исполнения бизнес-процессов – IBM Business Process
Management (BPM). Для описания и исполнения БП используется платформа IBM BPM 8.0.1.
Платформа предоставляет возможности по настройке БП и созданию пользовательских
интерфейсов. Для хранения данных во внутреннем формате используется сервер системы
управления базами данных (СУБД) Microsoft SQL Server 2005 R2.
2) Компонент работы с документами – ALFRESCO. Для хранения документов, используемых
в бизнес-процессах, используется система работы с разнородным контентом Alfresco 4.0d.
3) Компонент – учетное приложение DMSOR. В качестве приложения, хранящего
информацию, которая необходима разным модулям и платформам, используется приложение,
реализованное с использованием технологии Sping Roo 1.2.2. Для хранения данных используется БД
под управлением СУБД Microsoft SQL Server 2005 R2. В данном компоненте ведутся данные всех
справочников, используемых в системе.
4) Компонент – Генератор отчетов. Для возможности построения отчетов используется
система Eclipse BIRT Report Viewer 3.7.
5) Компонент – приложение для поддержки проведения заседаний – iPad. Для проведения
заседаний комиссии используется приложения для планшетного компьютера iPad2 64Gb.
6) Компонент для обмена мгновенными сообщениями на заседаниях комиссии – ejabbered.
Для реализации возможности обмена сообщениями между члена избирательной комиссии через
iPad используется сервер обмена сообщениями ejabbered версии 2.1.10.
7) Компонент для хранения учетных данных и аутентификации пользователей – Active
Directory.
8) Приложение оператора центра обработки вызовов (ЦОВ). Приложение предназначено
для приема звонков граждан.
9) Внешние компоненты
а) Интернет-сайт Вестник Мосгоризбиркома (интернет-сайт, сайт)
б) Юпитер. Программно-аппаратный комплекс, предназначенный для вывода данных на
информационные панели в зале заседания.

3. На рисунке ниже представлена схема соответствия модулей и платформенных компонентов.

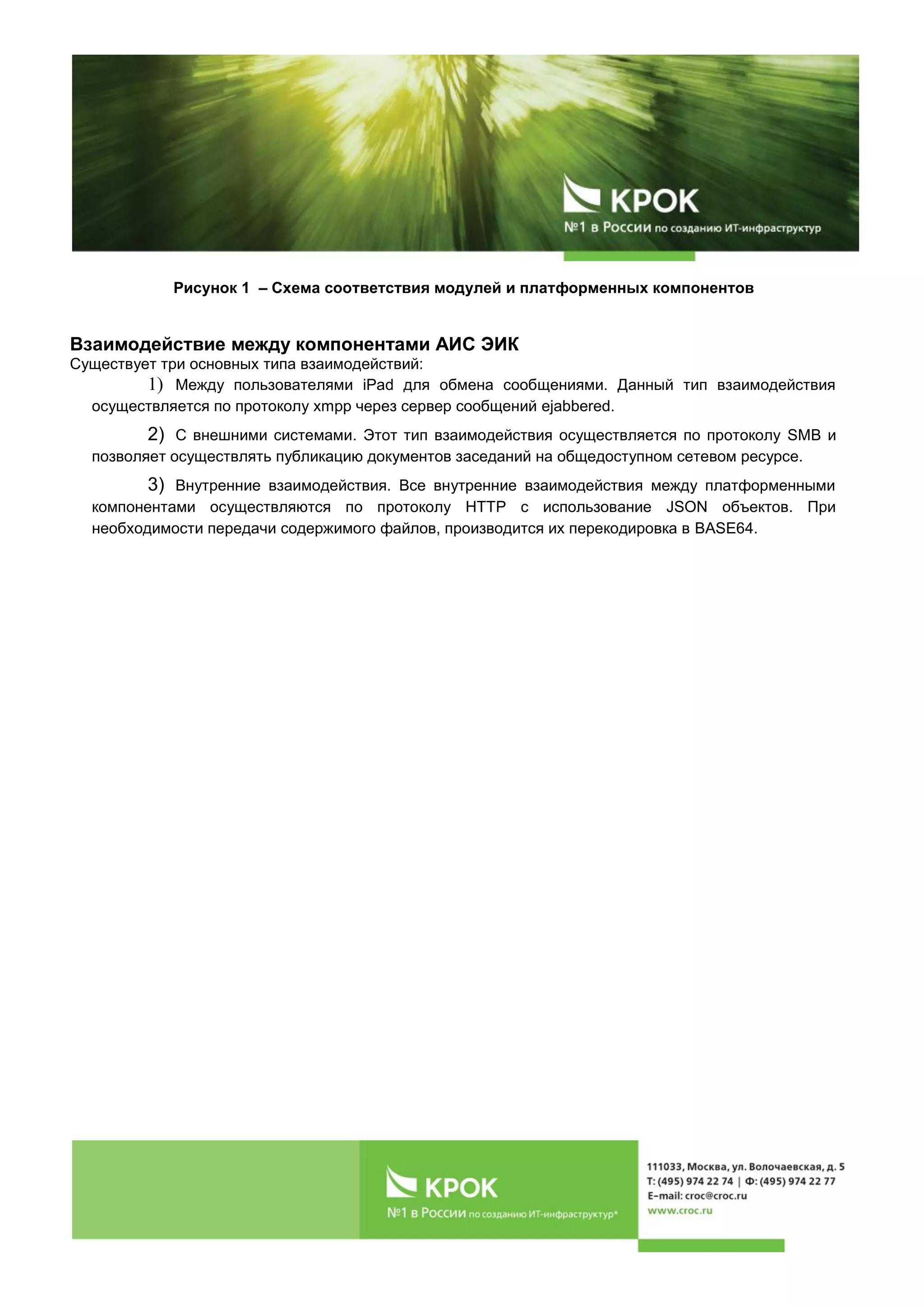

4. Рисунок 1 – Схема соответствия модулей и платформенных компонентов
Взаимодействие между компонентами АИС ЭИК
Существует три основных типа взаимодействий:
1) Между пользователями iPad для обмена сообщениями. Данный тип взаимодействия
осуществляется по протоколу xmpp через сервер сообщений ejabbered.
2) С внешними системами. Этот тип взаимодействия осуществляется по протоколу SMB и
позволяет осуществлять публикацию документов заседаний на общедоступном сетевом ресурсе.
3) Внутренние взаимодействия. Все внутренние взаимодействия между платформенными
компонентами осуществляются по протоколу HTTP с использование JSON объектов. При
необходимости передачи содержимого файлов, производится их перекодировка в BASE64.
