อุปกรณ์เชื่อมต่อคอมพิวเตอร์
- 1.

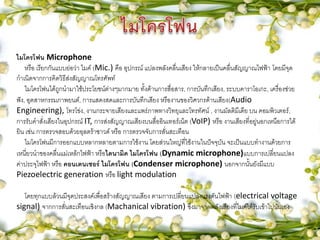

- 2. ไมโครโฟน Microphone หรือ เรียกกันแบบย่อว่าไมค์ (Mic.) คือ อุปกรณ์ แปลงพลังคลื่นเสียง ให้กลายเป็นคลื่นสัญญาณไฟฟ้า โดยมีจุด กาเนิดจากการคิดวิธีส่งสัญญาณโทรศัพท์ ไมโครโฟนได้ถูกนามาใช้ประโยชน์ต่างๆมากมาย ทั้งด้านการสื่อสาร, การบันทึกเสียง, ระบบคาราโอเกะ, เครื่องช่วย ฟัง, อุตสาหกรรมภาพยนต์, การแสดงสดและการบันทึกเสียง หรืองานของวิศวกรด้านเสียง(Audio Engineering), โทรโข่ง, งานกระจายเสียงและแพร่ภาพทางวิทยุและโทรทัศน์ , งานมัลติมีเดีย บน คอมพิวเตอร์, การรับคาสั่งเสียงในอุปกรณ์ IT, การส่งสัญญาณเสียงบนสื่ออินเทอร์เน็ต (VoIP) หรือ งานเสียงที่อยู่นอกเหนือการได้ ยิน เช่น การตรวจสอบด้วยอุลตร้าซาวด์ หรือ การตรวจจับการสั่นสะเทือน ไมโครโฟนมีการออกแบบหลากหลายตามการใช้งาน โดยส่วนใหญ่ที่ใช้งานในปัจจุบัน จะเป็นแบบทางานด้วยการ เหนี่ยวนาของคลื่นแม่เหล้กไฟฟ้า หรือไดนามิค ไมโครโฟน (Dynamic microphone)แบบการเปลี่ยนแปลง ค่าประจุไฟฟ้า หรือ คอนเดนเซอร์ ไมโครโฟน (Condenser microphone) นอกจากนั้นยังมีแบบ Piezoelectric generation หรือ light modulation โดยทุกแบบล้วนมีจุดประสงค์เพื่อสร้างสัญญาณเสียง ตามการเปลี่ยนแปลงแรงดันไฟฟ้า (electrical voltage signal) จากการสั่นสะเทือนเชิงกล (Machanical vibration) ซึ่งมาจากพลังเสียงที่ไมค์ได้รับเข้าไปนั่นเอง

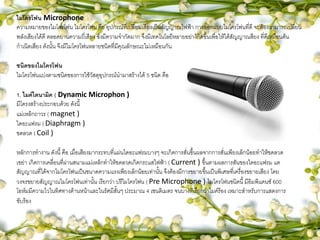

- 3. ไมโครโฟน Microphone ความหมายของไมโครโฟน ไมโครโฟนคือ อุปกรณ์ที่เปลี่ยนเสียงเป็นสัญญาณไฟฟ้า การออกแบบไมโครโฟนที่ดี จะต้องสามารถเปลี่ยน พลังเสียงได้ดี ตลอดย่านความถี่เสียง ซึ่งมีความจากัดมาก จึงมีเทคโนโลยีหลายอย่าง้กิดขึ้นเพื่อให้ได้สัญญาณสียง ที่ดีเหมือนต้น กาเนิดเสียง ดังนั้น จึงมีไมโครโฟนหลายชนิดที่มีคุณลักษณะไม่เหมือนกัน ชนิดของไมโครโฟน ไมโครโฟนแบ่งตามชนิดของการใช้วัสดุอุปกรณ์นามาสร้างได้ 5 ชนิด คือ 1. ไมค์ไดนามิค ( Dynamic Microphon ) มีโครงสร้างประกอบด้วย ดังนี้ แม่เหล็กถาวร ( magnet ) ไดอะแฟรม ( Diaphragm ) ขดลวด ( Coil ) หลักการทางาน ดังนี้ คือ เมื่อเสียงมากระทบที่แผ่นไดอะแฟรมบางๆ จะเกิดการสั่นขึ้นผลจากการสั่นเพียงเล็กน้อยทาให้ขดลวด เขย่า เกิดการเคลื่อนที่ผ่านสนามแม่เหล็กทาให้ขดลวดเกิดกระแสไฟฟ้า ( Current ) ขึ้นตามผลการสันของไดอะแฟรม แต สัญญาณที่ได้จากไมโครโฟนเป็นขนาดความแรงเพียงเล็กน้อยเท่านั้น จึงต้องมีการขยายขึ้นเป็นพิเศษที่เครื่องขยายเสียง โดย วงจรขยายสัญญาณไมโครโฟนเท่านั้น เรียกว่า ปรีไมโครโฟน ( Pre Microphone ) ไมโครโฟนชนิดนี้ มีอิมพิแดนซ์ 600 โอห์มมีความไวในทิศทางด้านหน้าและในรัศมีสั้นๆ ประมาณ 4 เซนติเมตร จนบางทีเรียกว่าไมค์ร้อง เหมาะสาหรับการแสดงการ ขับร้อง

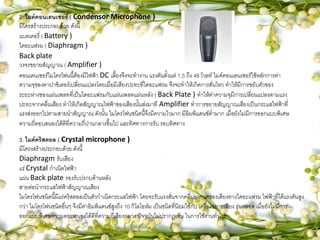

- 4. 2. ไมค์คอนเดนเซอร์ (Condensor Microphone ) มีโครสร้างประกอบด้วย ดังนี้ แบตเตอรี่ ( Battery ) ไดอะแฟรม ( Diaphragm ) Back plate วงจรขยายสัญญาณ ( Amplifier ) คอนเดนเซอร์ไมโครโฟนนี้ต้องมีไฟฟ้า DC เลี้ยงจึงจะทางาน แรงดันตั้งแต่ 1.5 ถึง 48 โวลท์ ไมค์คอนเดนเซอร์ใช้หลักการค่า ความจุของคาปาซิเตอร์เปลี่ยนแปลงโดยเมื่อมีเสียงปะทะที่ไดอะแฟรม จึงจะทาให้เกิดการสั่นไหว ทาให้มีการขยับตัวของ ระยะห่างชองแผ่นเพลทที่เป็นไดอะแฟรมกับแผ่นเพลทแผ่นหลัง ( Back Plate ) ทาให้ค่าความจุมีการเปลี่ยนแปลงตามแรง ปะทะจากคลื่นเสียง ทาให้เกิดสัญญาณไฟฟ้าของเสียงนั้นส่งมาที Amplifier ทาการขยายสัญญาณเสียงเป็นกระแสไฟฟ้าที่ แรงส่งออกไปตามสายนาสัญญาณ ดังนั้น ไมโครโฟนชนิดนี้จึงมีความไวมาก มีอิมพิแดนซ์ต่ามาก เมื่อยังไม่มีการออกแบบพิเศษ ความถี่ตอบสนองได้ดีที่ความถี่ปานกลางขึ้นไป และทิศทางการรับ รอบทิศทาง 3. ไมค์คริสตอล ( Crystal microphone ) มีโครงสร้างประกอบด้วย ดังนี้ Diaphragm รับเสียง แร่ Crystal กาเนิดไฟฟ้า แผ่น Back plate รองรับปรกบด้านหลัง สายต่อนากระแสไฟฟ้าสัญญาณเสียง ไมโครโฟนชนิดนี้มีแร่คริสตอลเป็นตัวกาเนิดกระแสไฟฟ้า โดยจะรับแรงสั่นจากคลื่นอากาศของเสียงทางไดอะแฟรม ไฟฟ้าที่ได้แรงดันสูง กว่า ไมโครโฟนชนิดอื่นๆ จึงมีค่าอิมพิแดนซ์สูงถึง 10 กิโลโอห์ม เป็นชนิดที่นิยมใช้กับ เครื่องขยายเสียง รุ่นหลอด เมื่อยังไม่มีการ ออกแบบพิเศษความตอบสนองได้ดีที่ความถี่เสียงกลาง ปัจจุบันไม่ปรากฎเห็น ในการใช้งานทั่วไป
- 5. 4. ไมค์คาร์บอน (Carbon Microphone ) ไมค์คาร์บอน เป็นไมโครโฟนสมัยแรกแห่งวงการเครื่องเสียง อาศัยหลักการความต้านทานของคาร์บอนเปลี่ยนค่าได้ คือ เมื่อ คาร์บอนมีความหนาแน่นมากจะมีความต้านทานน้อย ทาให้กระแสไหลมาก และถ้าความหนาแน่นน้อย จะเกิดความต้านทานมาก ทาให้กระแสไหลน้อย เมื่อนามายึดติดกับไดอะแฟรม จะทาให้เกิดการสั่นไหวเมื่อมีคลื่นอากาศเสียง ทาให้ความต้านทาน เปลี่ยนแปลงเล็กน้อยตามคลื่นเสียง ถ้ามีการป้อนกระแสไฟฟ้าเข้าไป จะทาให้ได้สัญญาณเสียงออกมา เป็นกระแสไฟฟ้า เปลี่ยนแปลงตามความต้านทาน คุณภาพเสียงที่ได้จะอยู่ในช่วงความถี่ต่า ปัจจุบันไม่พบเห็นในการใช้งาน 5. ไมค์เซอร์รามิค ( Ceramic Microphone ) ปัจจุบันไม่พบเห็นใช้งานแล้ว มีลักษณะเหมือนกับคาร์บอนแต่วัสดุที่ใช้ต่างกัน คือ โครงสร้างประกอบด้วย ดังนี้ Diaphragm รับเสียง Ceramic กาเนิดไฟฟ้า แผ่น Back plate รองรับประกบด้านหลัง สายต่อนากระแสไฟฟ้าสัญญาณเสียง ที่มา:http://www.audiocity2u.com/Knowledge- %E0%B8%84%E0%B8%A7%E0%B8%B2%E0%B8%A1%E0%B8%A3%E0%B8%B9%E0%B9%8 9%E0%B8%97%E0%B8%B1%E0%B9%88%E0%B8%A7%E0%B9%84%E0%B8%9B- %E0%B8%94%E0%B9%89%E0%B8%B2%E0%B8%99%E0%B9%80%E0%B8%84%E0%B8%A 3%E0%B8%B7%E0%B9%88%E0%B8%AD%E0%B8%87%E0%B9%80%E0%B8%AA%E0%B8 %B5%E0%B8%A2%E0%B8%87/%E0%B9%84%E0%B8%A1%E0%B9%82%E0%B8%84%E0% B8%A3%E0%B9%82%E0%B8%9F%E0%B8%99-Microphone.html

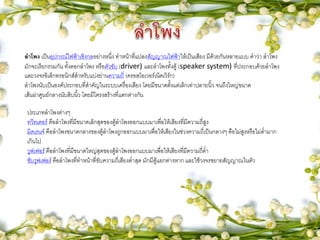

- 6. ลาโพง เป็นอุปกรณ์ไฟฟ้าเชิงกลอย่างหนึ่ง ทาหน้าที่แปลงสัญญาณไฟฟ้าให้เป็นเสียงมีด้วยกันหลายแบบ คาว่า ลาโพง มักจะเรียกรวมกัน ทั้งดอกลาโพง หรือตัวขับ (driver) และลาโพงทั้งตู้ (speaker system) ที่ประกอบด้วยลาโพง และวงจรอิเล็กทรอนิกส์สาหรับแบ่งย่านความถี่ (ครอสโอเวอร์เน็ตเวิร์ก) ลาโพงนับเป็นองค์ประกอบที่สาคัญในระบบเครื่องเสียง โดยมีขนาดตั้งแต่เล็กเท่าปลายนิ้ว จนถึงใหญ่ขนาด เส้นผ่าศูนย์กลางนับสิบนิ้ว โดยมีโครงสร้างที่แตกต่างกัน ประเภทลาโพงต่างๆ ทวีทเตอร์ คือลาโพงที่มีขนาดเล็กสุดของตู้ลาโพงออกแบบมาเพื่อให้เสียงที่มีความถี่สูง มิดเรนจ์ คือลาโพงขนาดกลางของตู้ลาโพงถูกออกแบบมาเพื่อให้เสียงในช่วงความถี่เป็นกลางๆ คือไม่สูงหรือไม่ต่ามาก เกินไป วูฟเฟอร์ คือลาโพงที่มีขนาดใหญ่สุดของตู้ลาโพงออกแบบมาเพื่อให้เสียงที่มีความถี่ต่า ซับวูฟเฟอร์ คือลาโพงที่ทาหน้าที่ขับความถี่เสียงต่าสุด มักมีตู้แยกต่างหาก และใช้วงจรขยายสัญญาณในตัว
- 7.

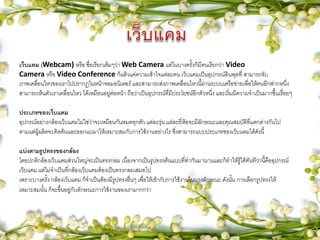

- 8. เว็บแคม (Webcam) หรือชื่อเรียกเต็มๆว่า Web Camera แต่ในบางครั้งก็มีคนเรียกว่า Video Camera หรือ Video Conference ก็แล้วแค่ความเข้าใจแต่ละคน เว็บแคมเป็นอุปกรณ์อินพุตที่ สามารถจับ ภาพเคลื่อนไหวของเราไปปรากฏในหน้าจอมอนิเตอร์ และสามารถส่งภาพเคลื่อนไหวนี้ผ่านระบบเครือข่ายเพื่อให้คนอีกฟากหนึ่ง สามารถเห็นตัวเราเคลื่อนไหว ได้เหมือนอยู่ต่อหน้า ถือว่าเป็นอุปกรณ์ที่มีประโยชน์อีกตัวหนึ่ง และเริ่มมีความจาเป็นมากขึ้นเรื่อยๆ ประเภทของเว็บแคม อุปกรณ์อย่างกล้องเว็บแคมไม่ใช่ว่าจะเหมือนกันหมดทุกตัว แต่ละรุ่น แต่ละยี่ห้อจะมีลักษณะและคุณสมบัติที่แตกต่างกันไป ตามแต่ผู้ผลิตจะคิดค้นและออกแบมาให้เหมาะสมกับการใช้งานอย่างไร ซึ่งสามารถแบบประเภทของเว็บแคมได้ดังนี้ แบ่งตามรูปทรงของกล้อง โดยปกติกล้องเว็บแคมส่วนใหญ่จะเป็นทรงกลม เนื่องจากเป็นรูปทรงต้นแบบที่ทากันมานานและก็ทาให้รู้ได้ทันทีว่านี้คืออุปกรณ์ เว็บแคม แต่ไม่จาเป็นที่กล้องเว็บแคมต้องเป็นทรงกลมเสมอไป เพราะบางครั้ง กล้องเว็บแคม ก็จาเป็นต้องมีรูปทรงอื่นๆ เพื่อให้เข้ากับการใช้งานในบางลักษณะ ดังนั้น การเลือกรูปทรงให้ เหมาะสมนั้น ก็จะขึ้นอยู่กับลักษณะการใช้งานของเรามากกว่า
- 9. แบ่งตามประเภทของขาตั้งกล้อง โดยส่วนใหญ่ลักษณะของฐานตั้งกล้องจะเป็นแบบตั้งพื้นเสียส่วนใหญ่ โดยแบบแรก คือแบบมีขาสาหรับวางบนพื้นอาจจะมีขา 3 ขา หรือ 4 ขา ก็แล้วแต่การออกแบบ แต่ฐานแบบ 3 ขา จะมี ปัญหาตรงที่ วางแล้วยังไม่มั่นคงดีนัก และไม่สามารถหมุนตัวกล้อง ได้สะดวกนัด ดังนั้น ถ้าต้องการเว็บแคมที่มีฐานมั่นคงและสามารถหมุนได้ง่ายๆ ก็ต้องเลือกแบบฐานทรงกลมขนาดใหญ่ ซึ่งแบบ นี้จะมีข้อดีตรงที่ วางได้มั่นคงและยังสามารถหมุนแกน ของตัวกล้องได้ไม่จาเป็นต้องยกตัวกล้องหมุนไปมาให้เสียเวลา แบ่งตามชนิดของเซ็นเซอร์ สาหรับเซ็นเซอร์ที่กล้องเว็บแคมใช้นั้นจะมีหลักๆอยู่ 2 ชนิด คือ CCD และ CMOS แต่ที่นิยมใช้กันมากที่สุดในตอนนี้ก็คือ CMOS เนื่องจากเหตุผลหลายๆประการและตัวเซ็นเซอร์ แบบ CMOS เองก็สามารถแบบออกได้ถึง 2 ชนิดด้วยกันคือ CLF Color CMOS Censor ที่มีความละเอียดของพิกเซลแค่ 110,000 พิกเซล ( 367 x 291 ) เท่านั้น ในขณะที่ VGA Color CMOS Censor ให้ความละเอียดที่สูงกว่าที่ 350,000พิกเซล ( 655 x 493 ) ดังนั้น เวลาเลือกซื้อกล้องเว็บแคมก็ ดูได้ทั้งความละเอียดที่ระบุไว้ หรือชนิดของ CMOS สาหรับเซ็นเซอร์แบบ CCD จะเป็นเซ็นเซอร์ที่นิยมใช้ในกล้องดิจิตอล เพราะให้ความ ละเอียดที่สูงกว่าและก็มี noise ไม่มากเหมือนกับเซ็นเซอร์แบบ CMOS แบ่งตามรูปแบบการเชื่อมต่อ สาหรับการเชื่อมต่อของกล้องเว็บแคมในปัจจุบันส่วนใหญ่ จะเป็นอินเทอร์เฟซแบบ USB แทบทั้งสิ้นโดย USB ที่ใช้ก็จะเป็น เวอร์ชัน 1.1 เสียส่วนมาก แต่ก็จะมีเวอร์ชัน 2.0 ในบางรุ่นกล้องเว็บแคมแบบไร้สายจะใช้การเชื่อมต่อในแบบ WiFi หรือ Wireless lan นั่นเองทาให้สามารถเคลื่อนย้ายไปได้ทุกที่โดยไม่ต้องคานึงถึงสายให้วุ่นวาย แต่เว็บแคมที่เป็น Wireless ตอนนี้ก็ยังมีราคาค่อนข้างแพงอยู่

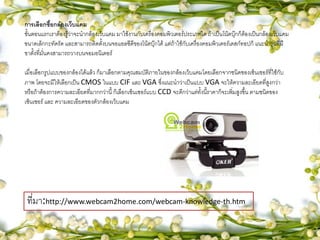

- 10. การเลือกซื้อกล้องเว็บแคม ขั้นตอนแรกเราต้องรู้ว่าจะนากล้องเว็บแคม มาใช้งานกับเครื่องคอมพิวเตอร์ประเภทใด ถ้าเป็นโน้ตบุ๊กก็ต้องเป็นกล้องเว็บแคม ขนาดเล็กกะทัดรัดและสามารถติดตั้งบนจอแอลซีดีของโน้ตบุ๊กได้ แต่ถ้าใช้กับเครื่องคอมพิวเตอร์เดสก์ทอปก็ แนะนารุ่นที่มี ขาตั้งที่มั่นคงสามารถวางบนจอมอนิเตอร์ เมื่อเลือกรูปแบบของกล้องได้แล้ว ก็มาเลือกตามคุณสมบัติภายในของกล้องเว็บแคมโดยเลือกจากชนิดของเซ็นเซอร์ที่ใช้กับ ภาพ โดยจะมีให้เลือกเป็น CMOS ในแบบ CIF และ VGA ซึ่งแนะนาว่าเป็นแบบ VGA จะให้ความละเอียดที่สูงกว่า หรือถ้าต้องการความละเอียดที่มากกว่านี้ ก็เลือกเซ็นเซอร์แบบ CCD จะดีกว่าแต่ทั้งนี้ราคาก็จะเพิ่มสูงขึ้น ตามชนิดของ เซ็นเซอร์ และ ความละเอียดของตัวกล้องเว็บแคม ที่มา:http://www.webcam2home.com/webcam-knowledge-th.htm
