GPS log を GARMIN のハンディ GPS に載せる方法を紹介します。

1. 自分の軌跡を持ち歩こう
平成25年1月25日
激辛 OpenStreetMap 向日市祝賀会
Twitter:@every_road
http://eburi.road.jp

2. 突然ですが、
自分の行ったことがある道を
地図上になぞったことは
ないですか？

3. 国道塗りつぶしに使っていた地図

4. 地図が古くなる→そのたびに塗り直し？
→やってられない！
塗った線が間違ってもわからない
そもそも塗るのがめんどくさい

5. ハンディGPS
はじめて目にしたのは2001年の秋ごろ
手を出したらはまるんだろうな…というこ
とで様子見（記録できるポイント数など、
自分の求めるスペックがなかった…という
言い訳）
実際に初めて買ったのがeTrex LEGEND J
（通販ではなく）店で売ってる物を買いま
した
日本語版じゃないとやっぱり…みたいな

6. 10年がんばったらこんな感じ

7. みんなでやればこんな感じ
詳細図→

8. パソコンではカシミール３Dでログ
管理
●
こんな図は初めて作った
●
日本は広いなあ

9. この辺はこんな感じ

10. 2003年（平成１５年）ごろ…
国土地理院が数値地図(空間データ基盤)
を試験公開
↓
変換ツールでGARMIN用の地図が作成できるよう
に

11. ハンディGPSに自分で作った地図を
載せられるということは、ログも
…。

12. 持ち歩くことの効果
●
●
どうせ通るなら今まで通ったことのない道で
同じ道を通ってしまうんじゃないか、という不
安が解消できる
●
記録にあるけど記憶にない道があっても大丈夫
●
なんか楽しい
●
時代の最先端を行ってる気がする（自分にまつ
わるビッグデータ）

13. 手順
●
カシミール３Dで.gpxファイルを１つにまとめる
●
QGISでshapeファイルに変換
●
GPSMapEditで適切（！）にプロパティを与え.mpで保存
●
cGPSmapperをGPSMapEditから呼び出し、.imgに変換
●
eTrexのmicroSDのgarminフォルダに.imgをコピー
●
もっと簡単でいい方法があったらごめんなさい

14. カシミール３D
●
●
●
カシミール３D＋タイルマッププラグイ
ン
ここではgpsファイルの書き出しだけを利
用します
背景図はあえて地理院地図

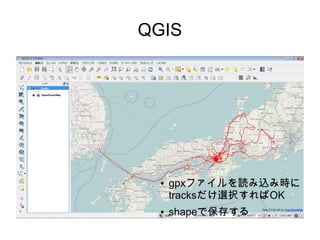

15. QGIS
●
●
gpxファイルを読み込み時に
tracksだけ選択すればOK
shapeで保存する

16. GPSMapEditにインポート
●
とりあえず目立つので国
際 国境で

17. GPSMapEdit
●
目立つようにログ
を選択しています

18. 適切にプロパティを与える

19. （続き）
●
●
これが最適かどうか
はわかりませんが、
使っていて不満はな
いので紹介していま
す。
もっといいのがあれ
ばぜひ教えてくださ
い！

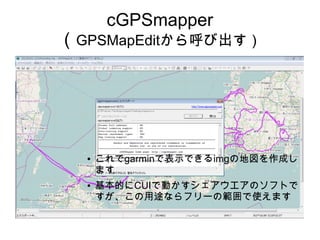

20. cGPSmapper
（GPSMapEditから呼び出す）
●
●
これでgarminで表示できるimgの地図を作成し
ます
基本的にCUIで動かすシェアウエアのソフトで
すが、この用途ならフリーの範囲で使えます

21. 取り扱わなかったこと(1/2)
●
●
●
●
ハンディGPS側の設定（Lock On Road は Off）
ログの保存の仕方（生ログは必ず保存。１年ごとに
フォルダ分け。四半期ごとにまとめたものを加工用、
全ログは圧縮したもの、で１０年運用しています。）
ログの圧縮（結構重要、好みは別れる）
各ソフトの本来の使い方（カシミール３DとかQGIS
とかそれだけで1日かかります）

22. 取り扱わなかったこと(2/2)
●
●
基盤地図情報とか地理院地図とか測量法とか測
地系とか座標系とか（WGS84だけでも）
昔話（ワンダースワンでログを保存とか、gpx
からmpに変換する適当な方法がなかったので
perlでスクリプトを書いていたとか、HCx以前
はマップを1ファイルにまとめないといけな
かったので、レベルを合わせないといけなかっ
た、SendMapが必須だったとか、背景地図が
簡単には手にはいらなかったとか）
