الدرس الأول - البيئة الكهربائية للحاسب
- 1.

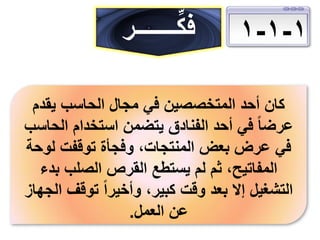

- 2. 1-1-1 ِّ فكـــــــر كان أحد المتخصصينفي مجال الحاسب يقدم عرضا ً في أحد الفنادق يتضمن استخدام الحاسب في عرض بعض المنتجات، وفجأة توقفت لوحة المفاتيح، ثم لم يستطع القرص الصلب بدء التشغيل إال بعد وقت كبير، وأخيراً توقف الجهاز عن العمل.

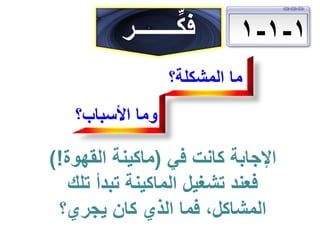

- 3. 1-1-1 ِّ فكـــــــر ما المشكلة؟ وما األسباب؟ اإلجابةكانت في (ماكينة القهوة!) فعند تشغيل الماكينة تبدأ تلك المشاكل، فما الذي كان يجري؟

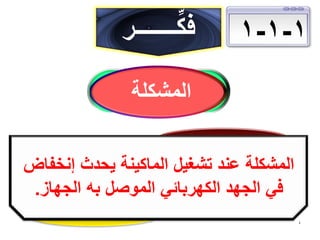

- 4. 1-1-1 ِّ فكـــــــر المشكلة المشكلة عند تشغيلالماكينة يحدث إنخفاض في الجهد الكهربائي الموصل به الجهاز. 4

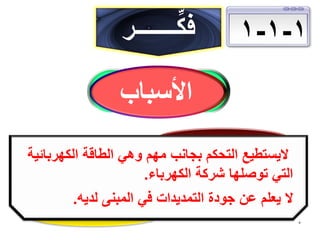

- 5. 1-1-1 ِّ فكـــــــر األسباب اليستطيع التحكم بجانبمهم وهي الطاقة الكهربائية التي توصلها شركة الكهرباء. ال يعلم عن جودة التمديدات في المبنى لديه. 5
- 6. 1-1-2 ماذا ستتعلم؟ ستتعلم الكثيرمن المعلومات في هذا الدرس بإذن هللا، والتي منها: 1- ما التيار الذي يستخدمه جهاز الحاسب؟

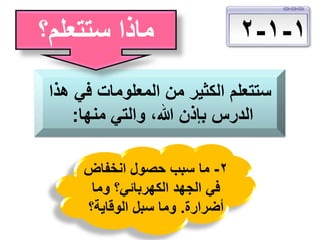

- 7. 1-1-2 ماذا ستتعلم؟ ستتعلم الكثيرمن المعلومات في هذا الدرس بإذن هللا، والتي منها: 2- ما سبب حصول انخفاض في الجهد الكهربائي؟ وما أضرارة. وما سبل الوقاية؟

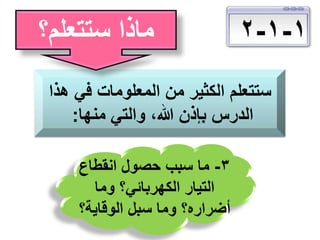

- 8. 1-1-2 ماذا ستتعلم؟ ستتعلم الكثيرمن المعلومات في هذا الدرس بإذن هللا، والتي منها: 3- ما سبب حصول انقطاع التيار الكهربائي؟ وما أضراره؟ وما سبل الوقاية؟
- 9. 1-1-2 ماذا ستتعلم؟ ستتعلم الكثيرمن المعلومات في هذا الدرس بإذن هللا، والتي منها: 4- ما سبب حصول الشرارات الكهربائية؟ وما أضرارها؟ وما سبل الوقاية؟
- 10. 1-1-3 البيئة الكهربائية للحاسب نقصد بالبيئة الكهربائية للحاسب كيفية تزويد الحاسب بالطاقة الكهربائية. 01

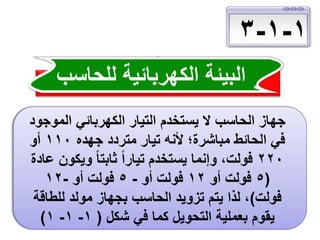

- 11. 1-1-3 البيئة الكهربائية للحاسب جهازالحاسب ال يستخدم التيار الكهربائي الموجود في الحائط مباشرة؛ ألنه تيار متردد جهده 011 أو 022 فولت، وإنما يستخدم تياراً ثابتا ً ويكون عادة (5 فولت أو 21 فولت أو - 5 فولت أو -21 فولت)، لذا يتم تزويد الحاسب بجهاز مولد للطاقة يقوم بعملية التحويل كما في شكل ( 1- 1- 1)

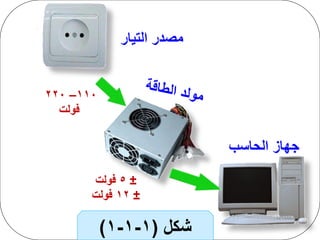

- 12. مصدر التيار 011– 022 فولت جهازالحاسب ± 5 فولت ± 21 فولت شكل (1-1-1)

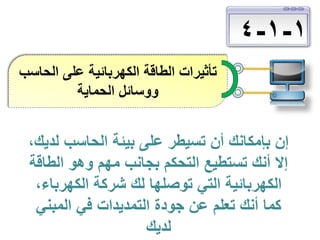

- 13. 1-1-4 تأثيرات الطاقة الكهربائيةعلى الحاسب ووسائل الحماية إن بإمكانك أن تسيطر على بيئة الحاسب لديك، إال أنك تستطيع التحكم بجانب مهم وهو الطاقة الكهربائية التي توصلها لك شركة الكهرباء، كما أنك تعلم عن جودة التمديدات في المبني لديك
- 14. 1-1-4 تأثيرات الطاقة الكهربائيةعلى الحاسب ووسائل الحماية لذا فقد تواجهك بعض المشاكل وهي: 1 41 انخفاض الجهد الكهربائي.

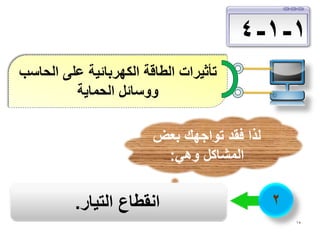

- 15. 1-1-4 تأثيرات الطاقة الكهربائيةعلى الحاسب ووسائل الحماية لذا فقد تواجهك بعض المشاكل وهي: 2 51 انقطاع التيار.

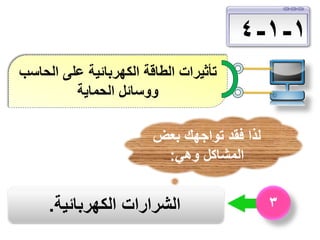

- 16. 1-1-4 تأثيرات الطاقة الكهربائيةعلى الحاسب ووسائل الحماية لذا فقد تواجهك بعض المشاكل وهي: 3 الشرارات الكهربائية.
- 17. 1-1-4 تأثيرات الطاقة الكهربائيةعلى الحاسب ووسائل الحماية لذا فقد تواجهك بعض المشاكل وهي: وفيما يلي توضيح للمشاكل، وأضرارها، ووسائل الحماية
- 18. 1 انخفاض الجهد الكهربائي. كيف يحدث؟ هلتذكر قصة الفندق وماكينة إعداد القهوة، المشكلة أنه عند تشغيل الماكينة يحدث انخفاض في الجهد الكهربائي الموصل به الجهاز
- 19. 1 انخفاض الجهد الكهربائي. كيف يحدث؟ وقديحدث مثل هذا عند تشغيل آلة اللحام، أو جهاز تكييف، وخصوصا ً في وقت الصيف، فكم مرة تضعف شدة إضاءة المصباح الكهربائي المضيء للغرفة لفترة وجيزة ثم تعود إلى طبيعته.
- 20. 1 انخفاض الجهد الكهربائي. األضرار ارتفاعدرجة حرارة الجهاز

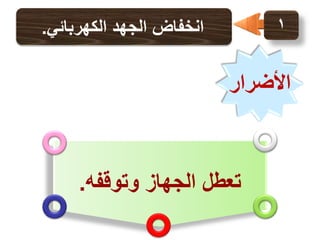

- 21. 1 انخفاض الجهد الكهربائي. األضرار تعطلالجهاز وتوقفه.
- 22. 1 انخفاض الجهد الكهربائي. األضرار أخطاءفي البيانات المحفوظة داخل ذاكرة الجهاز في لوحة النظام.

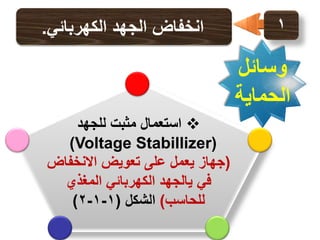

- 23. 1 انخفاض الجهد الكهربائي. وسائل الحماية استعمال مثبت للجهد ()Voltage Stabillizer (جهاز يعمل على تعويض االنخفاض في يالجهد الكهربائي المغذي للحاسب) الشكل (1-1-2)
- 24. 1 انخفاض الجهد الكهربائي. وسائل الحماية شكل(1-1-2) أشكال من مثبت الجهد الكهربائي ))Voltage Stabillizer

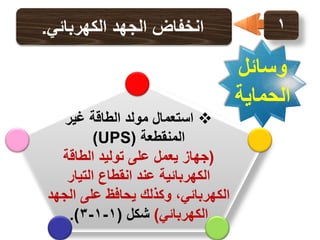

- 25. 1 وسائل الحماية انخفاض الجهد الكهربائي. استعمال مولد الطاقة غير المنقطعة ()UPS (جهاز يعمل على توليد الطاقة الكهربائية عند انقطاع التيار الكهربائي، وكذلك يحافظ على الجهد الكهربائي) شكل (1-1-3).
- 26. 1 انخفاض الجهد الكهربائي. وسائل الحماية شكل(1-1-3) أشكال من مول الطاقة غير المنقطعة )(UPS

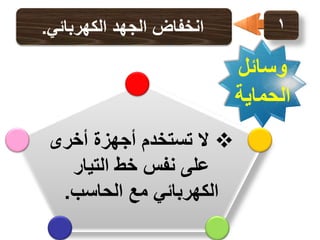

- 27. 1 انخفاض الجهد الكهربائي. وسائل الحماية ال تستخدم أجهزة أخرى على نفس خط التيار الكهربائي مع الحاسب.

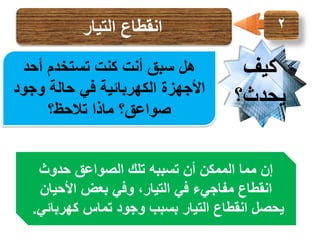

- 28. 2 كيف يحدث؟ انقطاع التيار هل سبقأنت كنت تستخدم أحد األجهزة الكهربائية في حالة وجود صواعق؟ ماذا تالحظ؟ إن مما الممكن أن تسببه تلك الصواعق حدوث انقطاع مفاجيء في التيار، وفي بعض األحيان يحصل انقطاع التيار بسبب وجود تماس كهربائي.

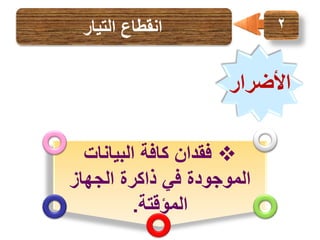

- 29. 2 انقطاع التيار األضرار فقدانكافة البيانات الموجودة في ذاكرة الجهاز المؤقتة.

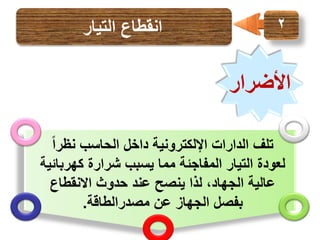

- 30. 2 انقطاع التيار األضرار تلف الداراتاإللكترونية داخل الحاسب نظراً لعودة التيار المفاجئة مما يسبب شرارة كهربائية عالية الجهاد، لذا ينصح عند حدوث االنقطاع بفصل الجهاز عن مصدرالطاقة.

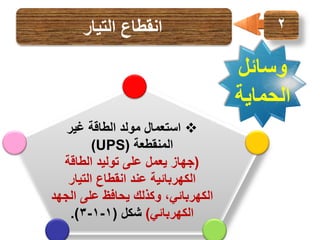

- 31. 2 انقطاع التيار وسائل الحماية استعمالمولد الطاقة غير المنقطعة ()UPS (جهاز يعمل على توليد الطاقة الكهربائية عند انقطاع التيار الكهربائي، وكذلك يحافظ على الجهد الكهربائي) شكل (1-1-3).

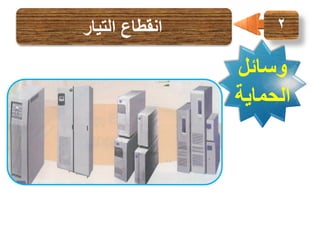

- 32. 2 انقطاع التيار وسائل الحماية شكل (1-1-3)أشكال من مول الطاقة غير المنقطعة )(UPS

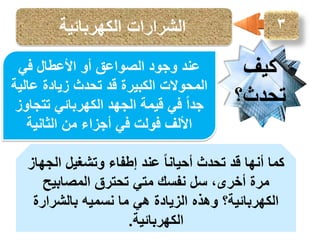

- 33. 3 كيف تحدث؟ الشرارات الكهربائية عند وجودالصواعق أو األعطال في المحوالت الكبيرة قد تحدث زيادة عالية جداً في قيمة الجهد الكهربائي تتجاوز األلف فولت في أجزاء من الثانية كما أنها قد تحدث أحيانا ً عند إطفاء وتشغيل الجهاز مرة أخرى، سل نفسك متي تحترق المصابيح الكهربائية؟ وهذه الزيادة هي ما نسميه بالشرارة الكهربائية.
- 34. 3 الشرارات الكهربائية األضرار تلف الداراتاإللكترونية داخل الحاسب.

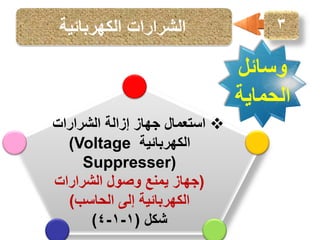

- 35. 3 الشرارات الكهربائية وسائل الحماية استعمالجهاز إزالة الشرارات الكهربائية (Voltage )Suppresser (جهاز يمنع وصول الشرارات الكهربائية إلى الحاسب) شكل (1-1-4)
- 36. 3 الشرارات الكهربائية شكل (1-1-4)مزيل الشرارات الكهربائية

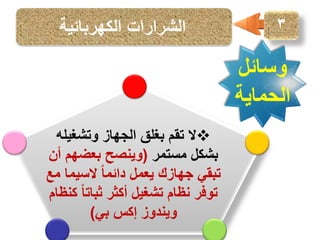

- 37. 3 الشرارات الكهربائية وسائل الحماية ال تقمبغلق الجهاز وتشغيله بشكل مستمر (وينصح بعضهم أن تبقي جهازك يعمل دائما ً السيما مع توفر نظام تشغيل أكثر ثباتا ً كنظام ويندوز إكس بي)
