โครงสร้างผังงาน

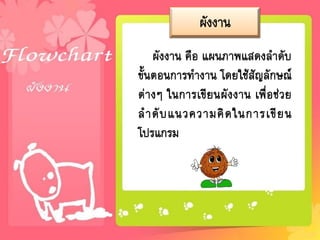

- 1. ผังงาน ผังงาน คือ แผนภาพแสดงลาดับ ขั้นตอนการทางานโดยใช้สัญลักษณ์ ต่างๆ ในการเขียนผังงาน เพื่อช่วย ล าดั บ แนวความคิ ด ในการเขี ย น โปรแกรม

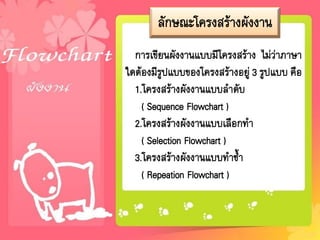

- 2. ลักษณะโครงสร้างผังงาน การเขียนผังงานแบบมีโครงสร้าง ไม่ว่าภาษา ใดต้องมีรูปแบบของโครงสร้างอยู่ 3รูปแบบ คือ 1.โครงสร้างผังงานแบบลาดับ ( Sequence Flowchart ) 2.โครงสร้างผังงานแบบเลือกทา ( Selection Flowchart ) 3.โครงสร้างผังงานแบบทาซ้า ( Repeation Flowchart )

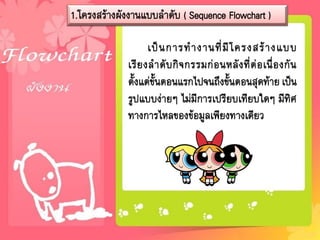

- 3. 1.โครงสร้างผังงานแบบลาดับ ( SequenceFlowchart ) เป็ น การท างานที่ มี โ ครงสร้ า งแบบ เรี ย งล าดั บ กิ จ กรรมก่ อ นหลั ง ที่ ต่ อ เนื่ อ งกั น ตั้งแต่ขั้นตอนแรกไปจนถึงขั้นตอนสุดท้าย เป็น รูปแบบง่ายๆ ไม่มีการเปรียบเทียบใดๆ มีทิศ ทางการไหลของข้อมูลเพียงทางเดียว

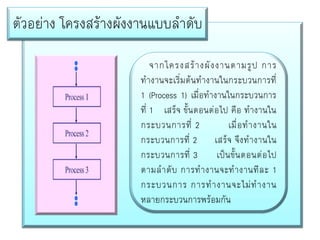

- 4. ตัวอย่าง โครงสร้างผังงานแบบลาดับ จากโครงสร้ างผั ง งานตามรู ป การ ทางานจะเริ่มต้นทางานในกระบวนการที่ 1 (Process 1) เมื่อทางานในกระบวนการ ที่ 1 เสร็จ ขั้นตอนต่อไป คือ ทางานใน กระบวนการที่ 2 เมื่ อ ท างานใน กระบวนการที่ 2 เสร็จ จึงทางานใน กระบวนการที่ 3 เป็นขั้นตอนต่อไป ตามล าดั บ การท างานจะท างานทีล ะ 1 กระบวนการ การท างานจะไม่ ท างาน หลายกระบวนการพร้อมกัน

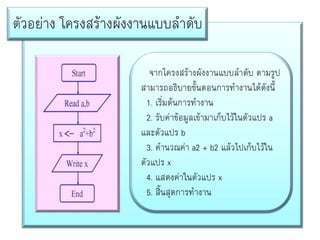

- 5. ตัวอย่าง โครงสร้างผังงานแบบลาดับ จากโครงสร้างผังงานแบบลาดับ ตามรูป สามารถอธิบายขั้นตอนการทางานได้ดังนี้ 1.เริ่มต้นการทางาน 2. รับค่าข้อมูลเข้ามาเก็บไว้ในตัวแปร a และตัวแปร b 3. คานวณค่า a2 + b2 แล้วไปเก็บไว้ใน ตัวแปร x 4. แสดงค่าในตัวแปร x 5. สิ้นสุดการทางาน

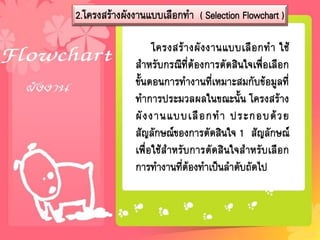

- 6. 2.โครงสร้างผังงานแบบเลือกทา ( SelectionFlowchart ) โครงสร้ า งผั ง งานแบบเลื อ กท า ใช้ สาหรับกรณีที่ต้องการตัดสินใจเพื่อเลือก ขั้นตอนการทางานที่เหมาะสมกับข้อมูลที่ ทาการประมวลผลในขณะนั้น โครงสร้าง ผั ง งานแบบเลื อ กท า ประกอบด้ ว ย สัญลักษณ์ของการตัดสินใจ 1 สัญลักษณ์ เพื่อใช้สาหรับการตัดสินใจสาหรับเลือก การทางานที่ต้องทาเป็นลาดับถัดไป
- 7.

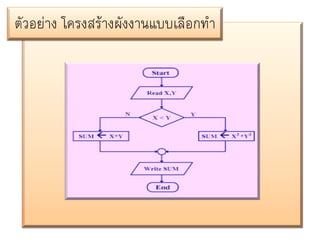

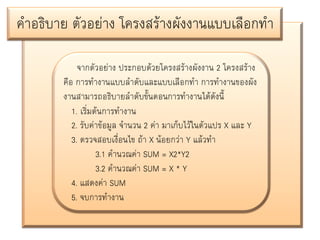

- 8. คาอธิบาย ตัวอย่าง โครงสร้างผังงานแบบเลือกทา จากตัวอย่างประกอบด้วยโครงสร้างผังงาน 2 โครงสร้าง คือ การทางานแบบลาดับและแบบเลือกทา การทางานของผัง งานสามารถอธิบายลาดับขั้นตอนการทางานได้ดังนี้ 1. เริ่มต้นการทางาน 2. รับค่าข้อมูล จานวน 2 ค่า มาเก็บไว้ในตัวแปร X และ Y 3. ตรวจสอบเงื่อนไข ถ้า X น้อยกว่า Y แล้วทา 3.1 คานวณค่า SUM = X2*Y2 3.2 คานวณค่า SUM = X * Y 4. แสดงค่า SUM 5. จบการทางาน

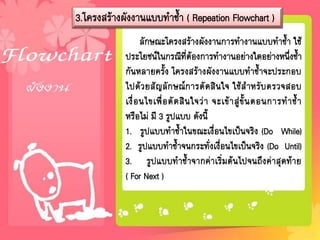

- 9. 3.โครงสร้างผังงานแบบทาซ้า ( RepeationFlowchart ) ลักษณะโครงสร้างผังงานการทางานแบบทาซ้า ใช้ ประโยชน์ในกรณีที่ต้องการทางานอย่างใดอย่างหนึงซ้า ่ กันหลายครั้ง โครงสร้างผังงานแบบทาซ้าจะประกอบ ไปด้วยสัญลักษณ์การตัดสินใจ ใช้สาหรับตรวจสอบ เงื่ อ นไขเพื่ อ ตั ด สิ น ใจว่ า จะเข้ า สู่ ขั้ น ตอนการท าซ้ า หรือไม่ มี 3 รูปแบบ ดังนี้ 1. รูปแบบทาซ้าในขณะเงื่อนไขเป็นจริง (Do While) 2. รูปแบบทาซ้าจนกระทั่งเงื่อนไขเป็นจริง (Do Until) 3. รูปแบบทาซ้าจากค่าเริ่มต้นไปจนถึงค่าสุดท้าย ( For Next )

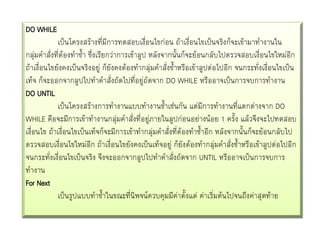

- 10. DO WHILE เป็นโครงสร้างที่มีการทดสอบเงื่อนไขก่อน ถ้าเงื่อนไขเป็นจริงก็จะเข้ามาทางานใน กลุ่มคาสั่งที่ต้องทาซ้าซึ่งเรียกว่าการเข้าลูป หลังจากนั้นก็จะย้อนกลับไปตรวจสอบเงื่อนไขใหม่อีก ถ้าเงื่อนไขยังคงเป็นจริงอยู่ ก็ยังคงต้องทากลุ่มคาสั่งซ้าหรือเข้าลูปต่อไปอีก จนกระทังเงื่อนไขเป็น ่ เท็จ ก็จะออกจากลูปไปทาคาสั่งถัดไปที่อยู่ถัดจาก DO WHILE หรืออาจเป็นการจบการทางาน DO UNTIL เป็นโครงสร้างการทางานแบบทางานซ้าเช่นกัน แต่มีการทางานที่แตกต่างจาก DO WHILE คือจะมีการเข้าทางานกลุมคาสังที่อยู่ภายในลูปก่อนอย่างน้อย 1 ครั้ง แล้วจึงจะไปทดสอบ ่ ่ เงื่อนไข ถ้าเงื่อนไขเป็นเท็จก็จะมีการเข้าทากลุ่มคาสั่งที่ต้องทาซ้าอีก หลังจากนั้นก็จะย้อนกลับไป ตรวจสอบเงื่อนไขใหม่อีก ถ้าเงื่อนไขยังคงเป็นเท็จอยู่ ก็ยังต้องทากลุ่มคาสั่งซ้าหรือเข้าลูปต่อไปอีก จนกระทังเงื่อนไขเป็นจริง จึงจะออกจากลูปไปทาคาสั่งถัดจาก UNTIL หรืออาจเป็นการจบการ ่ ทางาน For Next เป็นรูปแบบทาซ้าในขณะที่นิพจน์ควบคุมมีค่าตั้งแต่ ค่าเริ่มต้นไปจนถึงค่าสุดท้าย

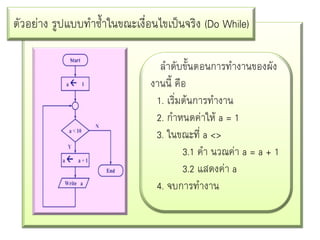

- 11. ตัวอย่าง รูปแบบทาซ้าในขณะเงื่อนไขเป็นจริง (DoWhile) ลาดับขั้นตอนการทางานของผัง งานนี้ คือ 1. เริ่มต้นการทางาน 2. กาหนดค่าให้ a = 1 3. ในขณะที่ a <> 3.1 คา นวณค่า a = a + 1 3.2 แสดงค่า a 4. จบการทางาน

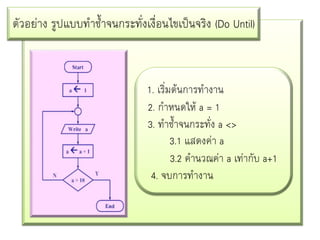

- 12. ตัวอย่าง รูปแบบทาซ้าจนกระทั่งเงื่อนไขเป็นจริง (DoUntil) 1. เริ่มต้นการทางาน 2. กาหนดให้ a = 1 3. ทาซ้าจนกระทั่ง a <> 3.1 แสดงค่า a 3.2 คานวณค่า a เท่ากับ a+1 4. จบการทางาน

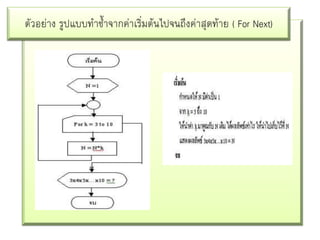

- 13.
- 14. คณะผูจัดทา ้ 1.นายสิทธิชย บุปผานันท์ ั 2.นางสาวจิตราภรณ์ ผาเหลา 3.นางสาววาสนาเติมจิตร์ 4.นางสาวกมลชนก แสงดาว 5.นางสาวพัชรี คาผุย 6.นางสาววัทนวิภา เพ็งโสภา 7.นางสาวอุไรรักษ์ สาเภาแก้ว ชันมัธยมศึกษาปีที่ 6 ้ เสนอ ครูนาทยา ศรไชย
