Presentation at PASSIEXPO2018 in Athens

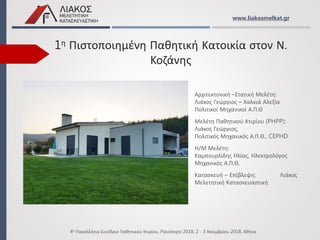

1. 1η Πιστοποιημένη Παθητική Κατοικία στον Ν.
Κοζάνης
www.liakosmelkat.gr
Αρχιτεκτονική –Στατική Μελέτη:
Λιάκος Γεώργιος – Χαλκιά Αλεξία
Πολιτικοί Μηχανικοί Α.Π.Θ
Μελέτη Παθητικού Κτιρίου (PHPP):
Λιάκος Γεώργιος,
Πολιτικός Μηχανικός Α.Π.Θ., CEPHD
Η/Μ Μελέτη:
Καμπουρλίδης Ηλίας, Ηλεκτρολόγος
Μηχανικός Α.Π.Θ.
Κατασκευή – Επίβλεψη: Λιάκος
Μελετητική Κατασκευαστική
4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου, Passiexpo 2018, 2 - 3 Νοεμβρίου 2018, Αθήνα

2. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
 Ελλάδα
 Περιφέρεια Δυτικής
Μακεδονίας
 Δήμος Κοζάνης
 Πρωτοχώρι:
9χλμ. ΝΔ της Κοζάνης
Υψόμετρο 680μ.
Ζώνη Δ (ΚΕΝΑΚ)
 Κλίμα ηπειρωτικό:
Ψυχροί και ξηροί χειμώνες,
Θερμά καλοκαίρια
Γεωγραφική ΘέσηPH-1

3. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Χαρακτηριστικά Οικοπέδου
 Υψόμετρο: 680μ.
 Μικρή κλίση εδάφους
 Θέα προς το Νότο ανεπιθύμητη
 Θέα προς την Ανατολή
 Επίμηκες στη διεύθυνση ΒΑ-ΝΔ
PH-1

4. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Month 1 2 3 4 5 6 7 8 9 10 11 12
Days 31 28 31 30 31 30 31 31 30 31 30 31
GR0005a-Kozani Latitude ° 40,3 Longitude ° 21,8 Altitude [m] 627
Daily
temperature
swing
Summer [K]
9,5
Exterior temperature 2,9 4,2 8,0 12,1 17,8 22,6 25,3 25,1 19,4 14,2 8,6 3,7
Radiation North 15 19 29 35 47 51 51 40 29 23 16 13
Radiation East 40 48 72 86 107 116 127 118 83 61 40 33
Radiation South 98 100 107 94 89 84 93 111 113 113 98 87
Radiation West 41 51 70 82 103 111 119 113 86 65 47 37
Horizontal radiation 58 77 116 143 183 205 216 193 138 98 63 48
Dew point temperature -1,5 -1,3 1,2 5,7 10,5 12,5 13,3 13,8 11,1 8,9 4,3 0,4
Sky temperature -11,3 -10,5 -6,9 -1,9 3,4 6,6 8,0 8,3 4,7 1,2 -4,4 -9,1
Ground temperature 13,1 12,1 12,1 13,1 16,3 18,4 20,3 21,3 21,3 18,9 17,1 15,0
Comment: Temp = 1981-2010 BerkeleyEarth Database; Other derived from Meteonorm.
Μήνας Ιαν Φεβ Μαρ Απρ Μαι Ιουν Ιουλ Αυγ Σεπ Οκτ Νοε Δεκ Έτος
Μέση θερμοκρασία 2,3 3,7 6,9 11,6 16,8 21,5 24,1 23,6 19,3 13,5 8 3,5 12,9
Μέση Υψηλή
Θερμοκρασία °C
6 8 11 17 20 25 29 27 25 18 13 6 17
Υψηλότερη
καταγεγραμμένη
θερμοκρασία °C
18 18 21 27 30 36 37 35 31 27 25 16 37
Μέση Χαμηλή
Θερμοκρασία °C
-1 0 1 6 10 13 16 16 13 8 4 0 7
Χαμηλότερη
καταγεγραμμένη
θερμοκρασία °C
-16 -8 -11 -5 2 7 11 7 7 -2 -5 -12 -16
Κλιματικά Δεδομένα
Καταγραφές τελευταίων ετών
Πιστοποιημένα Κλιματικά δεδομένα υπολογισμών PHPP
PH-1

5. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Κλιματικά ΔεδομέναPH-1
-15
-12.5
-10
-7.5
-5
-2.5
0
2.5
5
7.5
10
12.5
15
2017/01/0113:20:00
2017/01/0204:20:00
2017/01/0219:20:00
2017/01/0310:20:00
2017/01/0401:20:00
2017/01/0416:20:00
2017/01/0507:20:00
2017/01/0522:20:00
2017/01/0613:20:00
2017/01/0704:20:00
2017/01/0719:20:00
2017/01/0810:20:00
2017/01/0901:20:00
2017/01/0916:20:00
2017/01/1007:20:00
2017/01/1022:20:00
2017/01/1113:20:00
2017/01/1204:20:00
2017/01/1219:20:00
2017/01/1310:20:00
2017/01/1401:20:00
2017/01/1416:20:00
2017/01/1507:20:00
2017/01/1522:20:00
2017/01/1613:20:00
2017/01/1704:20:00
2017/01/1719:20:00
2017/01/1810:20:00
2017/01/1901:20:00
2017/01/1916:20:00
2017/01/2007:20:00
2017/01/2022:20:00
2017/01/2113:20:00
2017/01/2204:20:00
2017/01/2219:20:00
2017/01/2310:20:00
2017/01/2401:20:00
2017/01/2416:20:00
2017/01/2507:20:00
2017/01/2522:20:00
2017/01/2613:20:00
2017/01/2704:20:00
2017/01/2719:20:00
2017/01/2810:20:00
2017/01/2901:20:00
2017/01/2916:20:00
2017/01/3007:20:00
2017/01/3022:20:00
Outdoor temp oC (January 2017)

6. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Στοιχεία Κτιρίου
Περιορισμοί:
Σχεδόν έτοιμο προσχέδιο χωρίς βιοκλιματικό σχεδιασμό
Ελάχιστα περιθώρια για αλλαγές
Τροποποίηση μόνο προβληματικών λεπτομερειών
PH-1

7. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Αρχική κάτοψη:
• Μεγάλη περίμετρος
• Αρχιτεκτονικές προεξοχές με
ανεπιθύμητη σκίαση σε
ανοίγματα (αύξηση
κατανάλωσης 1,5kWh/m2a)
Τελική κάτοψη:
• Περιορισμός περιμέτρου
• Αφαίρεση ή περιορισμός
αρχιτεκτονικών προεξοχών
Στοιχεία ΚτιρίουPH-1

8. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Θερμαινόμενοι χώροι: Ισόγειο, τμήμα υπογείου
Συνολική θερμαινόμενη επιφάνεια (TFA): 163,4 τ.μ.
• Tοιχοποιία: Τούβλα Ορθότρυπα 25εκ + EPS80 γραφιτούχο 20εκ., U=0,102 W/(m2K)
• Τοιχία υπογείου: Σκυρόδεμα 25εκ. + EPS250 14εκ., U=0,222 W/(m2K)
• Οροφή: Σκυρόδεμα 18εκ. + EPS80 γραφιτούχο 35εκ. + ξύλινη στέγη, U=0,087 W/(m2K)
• Δάπεδο σε έδαφος: Σκυρόδεμα 15εκ. + EPS250 14εκ., U=0,220 W/(m2K)
• Κουφώματα:
Πλαίσιο Συνθετικό Aluplast Energeto 8000 foam, Uf=0,80 W/(m2K)
Υαλοπίνακας Planitherm XN 4:/18/4/18/:4 Ar90%, Ug=0,54 W/(m2K), g=0,50
Στοιχεία ΚτιρίουPH-1

9. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Αντιμετώπιση θερμογεφυρών
 Αλλαγή σχεδίασης με εξάλειψη θερμογεφυρών (thermal bridge free design):
• Ανεξάρτητη μπροστινή πέργκολα.
• Αρχιτεκτονικές προεξοχές από ξηρά δόμηση πάνω από την μόνωση.
• Προεξοχές στέγης με ξύλινο σκελετό πάνω από την μόνωση.
 Περιορισμός τιμής ψ θερμογεφυρών και συμμετοχή τους στον υπολογισμό:
• Εξώστες.
• Δάπεδο υπογείου.
PH-1

10. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
 Κατασκευή προεξοχής στέγης πάνω από τη μόνωση
 Ανεξάρτητη πέργκολα
 Μη διακοπή επιπέδου μόνωσης
Αντιμετώπιση θερμογεφυρώνPH-1

11. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Μόνωση εξωστών περιμετρικά σε όλη την επιφάνεια πάνω και κάτω με EPS 5cm.
Περιορισμός συντελεστή ψ θερμογέφυρας από 1,10W/mK σε 0,34 W/mK.
Αντιμετώπιση θερμογεφυρώνPH-1

12. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Αντιμετώπιση θερμογεφυρώνPH-1

13. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Σύστημα αερισμού
 1 σύστημα HRV
• Όδευση σωληνώσεων από
οροφή υπογείου
• Βαθμός απόδοσης 84%
 Χρήση γεωθερμίας αέρα με
γεωεναλλάκτη μήκους 40μ.
• Βάθος τοποθέτησης 1,50μ.
• Εκμετάλλευση σταθερής
θερμοκρασίας εδάφους για
προθέρμανση – πρόψυξη.
ΙΣΟΓΕΙΟ
PH-1

14. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
 1 σύστημα HRV
• Όδευση σωληνώσεων από
οροφή υπογείου
• Βαθμός απόδοσης 84%
 Χρήση γεωθερμίας αέρα με
γεωεναλλάκτη μήκους 40μ.
• Βάθος τοποθέτησης 1,50μ.
• Εκμετάλλευση σταθερής
θερμοκρασίας εδάφους για
προθέρμανση – πρόψυξη.
ΥΠΟΓΕΙΟ
Σύστημα αερισμούPH-1

15. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
 1 σύστημα HRV
• Όδευση σωληνώσεων από
οροφή υπογείου
• Βαθμός απόδοσης 84%
 Χρήση γεωθερμίας αέρα με
γεωεναλλάκτη μήκους 40μ.
• Βάθος τοποθέτησης 1,50μ.
• Εκμετάλλευση σταθερής
θερμοκρασίας εδάφους για
προθέρμανση – πρόψυξη.
Σύστημα αερισμούPH-1
DN200 REHAU awadukt
Σιφώνι αποστράγγισης

16. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Υπολογισμός παροχών αέρα στο PHPP
Σύστημα αερισμούPH-1

17. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Ετήσιες θερμικές απώλειες θέρμανσηςPH-1

18. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Ετήσιες θερμικές απώλειες ψύξηςPH-1

19. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Τελικά αποτελέσματα PHPPPH-1
Specific building characteristics with reference to the treated floor area
Treated floor area m² 163,4 Criteria Fullfilled?2
Space heating Heating demand kWh/(m²a) 11 ≤ 15 -
Heating load W/m² 11 ≤ - 10
Space cooling Cooling & dehum. demand kWh/(m²a) 4 ≤ 15 15
Cooling load W/m² 9 ≤ - 10
Frequency of overheating (> 25 °C) % - ≤ - -
Frequency of excessively high humidity (> 12 g/kg) % 0 ≤ 10 yes
Airtightness Pressurization test result n50 1/h 0,4 ≤ 0,6 yes
PE demand kWh/(m²a) 50 ≤ 120 yes
PER demand kWh/(m²a) 41 ≤ - -
kWh/(m²a) 7 ≥ - -
2
Empty field: Data missing; '-': No requirement
Passive House Classic? yes
Non-renewable Primary Energy (PE)
Primary Energy
Renewable (PER)
I confirm that the values given herein have been determined following the PHPP methodology and based on the characteristic
values of the building. The PHPP calculations are attached to this verification.
-Generation of renewable
energy (in relation to pro-
jected building footprint area)
yes
yes
Alternative
criteria

20. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Μονώσεις τοιχίων υπογείου 14cmPH-1

21. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Μονώσεις πλακών επί εδάφουςPH-1

22. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Μονώσεις πλακώνPH-1

23. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Γεωθερμία αέραPH-1

24. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018

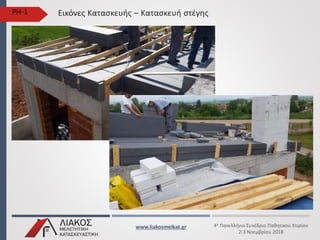

Εικόνες Κατασκευής – Κατασκευή στέγηςPH-1

25. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Κατασκευή στέγηςPH-1

26. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Αεροστεγανότητα διατρήσεωνPH-1

27. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Αεροστεγανότητα ηλεκτρολογικώνPH-1

28. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Τοποθέτηση κουφωμάτωνPH-1

29. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Σφράγιση κουφωμάτωνPH-1

30. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Σφράγιση κουφωμάτωνPH-1

31. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Εξωτερική μόνωση 20cmPH-1

32. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Εξωτερική μόνωση , εξώστηςPH-1

33. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Δοκιμή αεροστεγανότητας (Blower door test)PH-1
n50= 0,30h-1

34. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Θερμοδιακοπτόμενη κατασκεύηPH-1

35. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Μηχανικός αερισμόςPH-1

36. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής – Τζάκι και κλιματισμόςPH-1

37. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Εικόνες Κατασκευής - ΣτόμιαPH-1

38. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Φίλτρα εισαγωγής, το πρίν και το μετάPH-1

39. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Τελικές εικόνες

40. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Τελικές εικόνες

41. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Τελικές εικόνες

42. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Τελικές εικόνες

43. www.liakosmelkat.gr 4ο Πανελλήνιο Συνέδριο Παθητικού Κτιρίου
2-3 Noεμβρίου 2018
Ευχαριστώ πολύ για την προσοχή σας!
