1. ΚΛΕΙΩ ΑΞΑΡΛΗ, αρχιτέκτονας, καθηγήτρια ΑΠΘ

2. από τους κανονισμούς θερμοπροστασίας
στους ενεργειακούς κανονισμούς
ΚΛΕΙΩ ΑΞΑΡΛΗ, αρχιτέκτονας, καθηγήτρια ΑΠΘ

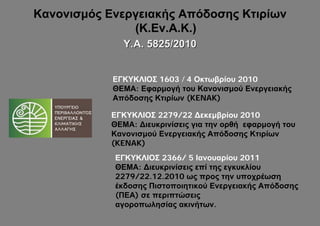

3. Κανονισμός Ενεργειακής Απόδοσης Κτιρίων
(K.Εν.Α.Κ.)
Y.A. 5825/2010
ΕΓΚΥΚΛΙΟΣ 1603 / 4 Οκτωβρίου 2010
ΘΕΜΑ: Εφαρμογή του Κανονισμού Ενεργειακής
Απόδοσης Κτιρίων (KENAK)
ΕΓΚΥΚΛΙΟΣ 2279/22 Δεκεμβρίου 2010
ΘΕΜΑ: Διευκρινίσεις για την ορθή εφαρμογή του
Κανονισμού Ενεργειακής Απόδοσης Κτιρίων
(KENAK)
ΕΓΚΥΚΛΙΟΣ 2366/ 5 Ιανουαρίου 2011
ΘΕΜΑ: Διευκρινίσεις επί της εγκυκλίου
2279/22.12.2010 ως προς την υποχρέωση
έκδοσης Πιστοποιητικού Ενεργειακής Απόδοσης
(ΠΕΑ) σε περιπτώσεις
αγοροπωλησίας ακινήτων.

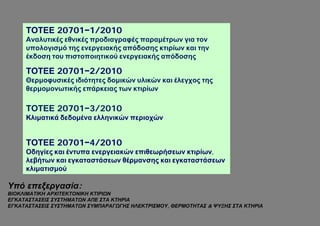

4. ΤΟΤΕΕ 20701−1/2010
Αναλυτικές εθνικές προδιαγραφές παραμέτρων για τον
υπολογισμό της ενεργειακής απόδοσης κτιρίων και την
έκδοση του πιστοποιητικού ενεργειακής απόδοσης
ΤΟΤΕΕ 20701−2/2010
Θερμοφυσικές ιδιότητες δομικών υλικών και έλεγχος της
θερμομονωτικής επάρκειας των κτιρίων
ΤΟΤΕΕ 20701−3/2010
Κλιματικά δεδομένα ελληνικών περιοχών
ΤΟΤΕΕ 20701−4/2010
Οδηγίες και έντυπα ενεργειακών επιθεωρήσεων κτιρίων,
λεβήτων και εγκαταστάσεων θέρμανσης και εγκαταστάσεων
κλιματισμού
Υπό επεξεργασία:
ΒΙΟΚΛΙΜΑΤΙΚΗ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΚΤΙΡΙΩΝ
ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΣΥΣΤΗΜΑΤΩΝ ΑΠΕ ΣΤΑ ΚΤΗΡΙΑ
ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΣΥΣΤΗΜΑΤΩΝ ΣΥΜΠΑΡΑΓΩΓΗΣ ΗΛΕΚΤΡΙΣΜΟΥ, ΘΕΡΜΟΤΗΤΑΣ & ΨΥΞΗΣ ΣΤΑ ΚΤΗΡΙΑ

5. • Συντάσσεται Μελέτη Ενεργειακής Απόδοσης
(Μ.Ε.Α.) με βάση τις θεσμοθετημένες
«Ελάχιστες Απαιτήσεις Ενεργειακής
Απόδοσης»
• Εκδίδεται Πιστοποιητικό Ενεργειακής
Απόδοσης (Π.Ε.Α.)
(Νόμος 3661-19.05.2008)

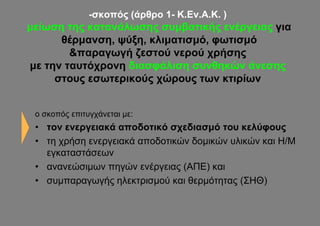

6. -σκοπός (άρθρο 1- Κ.Εν.Α.Κ. )
μείωση της κατανάλωσης συμβατικής ενέργειας για
θέρμανση, ψύξη, κλιματισμό, φωτισμό
&παραγωγή ζεστού νερού χρήσης
με την ταυτόχρονη διασφάλιση συνθηκών άνεσης
στους εσωτερικούς χώρους των κτιρίων
ο σκοπός επιτυγχάνεται με:
• τον ενεργειακά αποδοτικό σχεδιασμό του κελύφους
• τη χρήση ενεργειακά αποδοτικών δομικών υλικών και Η/Μ
εγκαταστάσεων
• ανανεώσιμων πηγών ενέργειας (ΑΠΕ) και
• συμπαραγωγής ηλεκτρισμού και θερμότητας (ΣΗΘ)

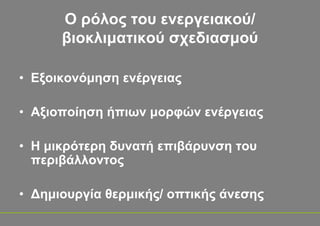

7. Ο ρόλος του ενεργειακού/
βιοκλιματικού σχεδιασμού
• Εξοικονόμηση ενέργειας
• Αξιοποίηση ήπιων μορφών ενέργειας
• Η μικρότερη δυνατή επιβάρυνση του
περιβάλλοντος
• Δημιουργία θερμικής/ οπτικής άνεσης

8. Η μελέτη ενεργειακής απόδοσης των κτιρίων
• Περιλαμβάνει τους ελέγχους :
• Αρχιτεκτονικού σχεδιασμού
• Θερμομονωτικής επάρκειας κτιρίου
• Σχεδιασμού Η/Μ εγκαταστάσεων
• Ενεργειακής απόδοσης κτιρίου

9. το ενεργειακά αποδεκτό κτίριο είναι αυτό που:
• ανήκει τουλάχιστον στην κατηγορία «Β»
• καταναλώνει ? KWH πρωτογενή ενέργεια
(για θέρμανση, ψύξη, ζεστό νερό , αερισμό,
τεχνητό φωτισμό)

10. ελάχιστες απαιτήσεις ενεργειακής απόδοσης: το κτίριο
αναφοράς
κτίριο αναφοράς εξεταζόμενο κτίριο
(εξετ.)
Qp,εξετ.< Qp,αναφορας
πρωτογενής ενέργεια πρωτογενής
κατανάλωσης ενεργειακή
κτιρίου αναφοράς κατανάλωση κτιρίου
kWh/(m²·έτος λόγος Τ=ΕΡ/ RΔ
Δ μελέτης
(RΔ) (kWh/(m²·έτος)
(ΕΡ)
κατάταξη σε κατηγορία
ενεργειακής απόδοσης
(τουλάχιστον Β)

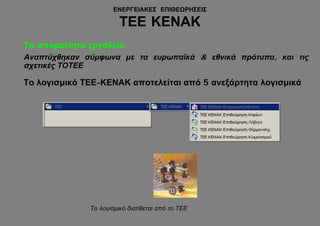

11. ΕΝΕΡΓΕΙΑΚΕΣ ΕΠΙΘΕΩΡΗΣΕΙΣ
ΤΕΕ ΚΕΝΑΚ
Τα απαραίτητα εργαλεία
Αναπτύχθηκαν σύμφωνα με τα ευρωπαϊκά & εθνικά πρότυπα, και τις
σχετικές ΤΟΤΕΕ
Το λογισμικό ΤΕΕ-ΚΕΝΑΚ αποτελείται από 5 ανεξάρτητα λογισμικά
Το λογισμικό διατίθεται από το ΤΕΕ

12. Διαχωρισμός της Ελλάδας σε ζώνες, ανάλογα
με τα κλιματικά δεδομένα
Ζώνη Α από 601 - 1100 ΒΗΘ (βάση 18οC)
Ζώνη Β από 1101 - 1600 ΒΗΘ
Ζώνη Γ από 1601 - 2200 ΒΗΘ
Ζώνη Δ >2201 ΒΗΘ

13. το κέλυφος του κτιρίου και
τα συστήματα ελέγχου του εσωκλίματος
επηρεάζουν:
•τη θερμική άνεση
•την οπτική άνεση
•την ηχητική άνεση
•Την ποιότητα του αέρα
Ο βαθμός ανταπόκρισης του κελύφους είναι
κριτήριο αξιολόγησης του σχεδιασμού

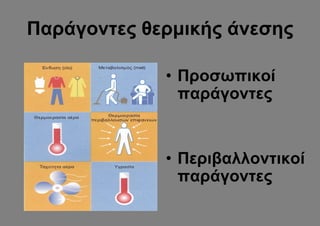

14. Παράγοντες θερμικής άνεσης
• Προσωπικοί
παράγοντες
• Περιβαλλοντικοί
παράγοντες

15. οπτική άνεση
φωτεινότητα
θάμβωση
αντιθέσεις
μεταξύ σκιασμένων και
φωτισμένων σημείων
ανακλαστικές
επιφάνειες

17. ΧΕΙΜΩΝΑΣ
στρατηγική μείωσης της ενέργειας για θέρμανση:
• περιορισμός των θερμικών απωλειών από
το κέλυφος
• εκμετάλλευση της ηλιακής ακτινοβολίας για
την θέρμανση
• αποθήκευση της θερμότητας που
παγιδεύτηκε

18. ΚΑΛΟΚΑΙΡΙ
στρατηγική μείωσης της ενέργειας για ψύξη:
•περιορισμός των θερμικών προσόδων από
την ηλιακή ακτινοβολία.
•εκμετάλλευση ηλιακής ακτινοβολίας για το
δροσισμό
•αποθήκευση της πλεονάζουσας θερμότητας
και διαφορά φάσης για τη μετάδοσή της
•βελτίωση μικροκλίματος

19. Η μελέτη ενεργειακής απόδοσης των κτιρίων
Περιλαμβάνει τους ελέγχους :
• Αρχιτεκτονικού σχεδιασμού
• Θερμομονωτικής επάρκειας κτιρίου
• Σχεδιασμού Η/Μ εγκαταστάσεων
• Ενεργειακής απόδοσης κτιρίου

20. ελάχιστες προδιαγραφές για τον αρχιτεκτονικό σχεδιασμό
των κτιρίων (αρθρο 8-Κ.Εν.Α.Κ)
1. Κατάλληλη χωροθέτηση και προσανατολισμός κτιρίου
2. Διαμόρφωση περιβάλλοντα χώρου για τη βελτίωση του μικροκλίματος
3. Κατάλληλος σχεδιασμός και χωροθέτηση ανοιγμάτων ανά προσανατολισμό
4. Χωροθέτηση των λειτουργιών ανάλογα με τη χρήση & τις απαιτήσεις άνεσης
5. Ενσωμάτωση τουλάχιστον ενός εκ των Παθητικών Ηλιακών Συστημάτων
6. Ηλιοπροστασία
7. Ένταξη τεχνικών φυσικού αερισμού
8. Εξασφάλιση οπτικής άνεσης

21. ελάχιστες προδιαγραφές για τον αρχιτεκτονικό σχεδιασμό
των κτιρίων (αρθρο 8-Κ.Εν.Α.Κ)
1. Κατάλληλη χωροθέτηση και προσανατολισμός κτιρίου
2. Διαμόρφωση περιβάλλοντα χώρου για τη βελτίωση του μικροκλίματος
3. Κατάλληλος σχεδιασμός και χωροθέτηση ανοιγμάτων ανά προσανατολισμό
4. Χωροθέτηση των λειτουργιών ανάλογα με τη χρήση & τις απαιτήσεις άνεσης
5. Ενσωμάτωση τουλάχιστον ενός εκ των Παθητικών Ηλιακών Συστημάτων
6. Ηλιοπροστασία
7. Ένταξη τεχνικών φυσικού αερισμού
8. Εξασφάλιση οπτικής άνεσης

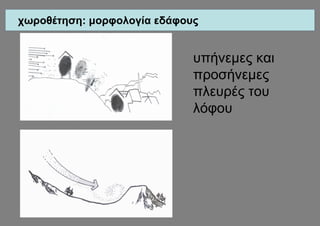

22. χωροθέτηση: μορφολογία εδάφους
υπήνεμες και
προσήνεμες
πλευρές του
λόφου

23. χωροθέτηση: λαμβάνοντας υπόψη την περιβάλλουσα δόμηση.
άξονας δρόμου Α-Δ άξονας δρόμου Β-Ν
ΙΟΥΝΙΟΣ
ΔΕΚΕΜΒΡΙΟΣ

24. 1. Τεκμηρίωση της χωροθέτησης και του προσανατολισμού του κτιρίου
Παρουσίαση της τροχιάς του ήλιου
γύρω από το κτίριο
για την 21η Δεκεμβρίου και 21η Ιουνίου

25. Σκίαση οικοπέδου
21 Ιουνίου 15:00
έλεγχος ηλιασμού σκιασμού του
οικοπέδου με το πρόγραμμα
Google sketchUp

26. ελάχιστες προδιαγραφές για τον αρχιτεκτονικό σχεδιασμό
των κτιρίων (αρθρο 8-Κ.Εν.Α.Κ)
1. Κατάλληλη χωροθέτηση και προσανατολισμός κτιρίου
2. Διαμόρφωση περιβάλλοντα χώρου για τη βελτίωση του μικροκλίματος
3. Κατάλληλος σχεδιασμός και χωροθέτηση ανοιγμάτων ανά προσανατολισμό
4. Χωροθέτηση των λειτουργιών ανάλογα με τη χρήση & τις απαιτήσεις άνεσης
5. Ενσωμάτωση τουλάχιστον ενός εκ των Παθητικών Ηλιακών Συστημάτων
6. Ηλιοπροστασία
7. Ένταξη τεχνικών φυσικού αερισμού
8. Εξασφάλιση οπτικής άνεσης

27. ενεργειακός σχεδιασμός
χωροθέτηση των χώρων
•Κύριοι-βοηθητικοί χώροι
•χώρος- φράγμα θερμικών
απωλειών
•Χειμερινοί-θερινοί χώροι
•Εσωτερικές αυλές και
αίθρια
Χωροθέτηση των λειτουργιών ανάλογα με τη χρήση και τις απαιτήσεις άνεσης
(θερμικές, φυσικού αερισμού και φωτισμού).
? υπολογισμός με μια ζωνη-ενιαία θερμοκρασία
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.

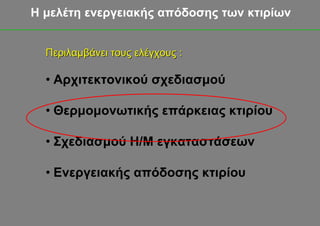

28. Η μελέτη ενεργειακής απόδοσης των κτιρίων
Περιλαμβάνει τους ελέγχους :
• Αρχιτεκτονικού σχεδιασμού
• Θερμομονωτικής επάρκειας κτιρίου
• Σχεδιασμού Η/Μ εγκαταστάσεων
• Ενεργειακής απόδοσης κτιρίου

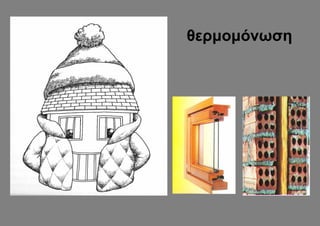

29. θερμομόνωση

30. Σχήμα του κτιρίου
•Συρρίκνωση των όψεων που
εκτίθενται στους επικρατούντες
ανέμους. Να γίνει μερική
επιχωμάτωση της βόρειας πλευράς
του κτιρίου για την ελαχιστοποίηση
της βόρειας επιφάνειας
•Οι συμπαγείς μορφές είναι
ενεργειακά αποδοτικότερες διότι:
•Έχουν τη μικρότερη αναλογία
41
εξωτερικής επιφάνειας/ όγκο
►μικρότερες απώλειες θερμότητας.

31. το κτιριακό κέλυφος : η σημασία της σχέσης F/V
Θερμικές απαιτήσεις κτιρίων
ίσου όγκου V σε σχέση με τη
μορφή τους και την
περικλείουσα επιφάνεια F

32. Ισχυρή θερμική προστασία του κελύφους
ελάχιστο πάχος θερμομονωτικού υλικού για
τη θερμομόνωση δοκού /τοιχείου από
οπλισμένο σκυρόδεμα
λ Α Β Γ Δ
υλικού ζώνη ζώνη ζώνη ζώνη
0,033 5,0 cm 6,0 cm 6,5 cm 7,5 cm
W/(m·K)
0,035 5,0 cm 6,5 cm 7,0 cm 8,0 cm
W/(m·K)
0,037 5,5 cm 6,5 cm 7,5 cm 8,5 cm
W/(m·K)
0,039 6,0 cm 7,0 cm 8,0 cm 9,0 cm
W/(m·K)
0,041 6,0 cm 7,5 cm 8,5 cm 9,5 cm
W/(m·K)

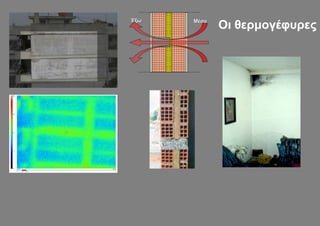

33. Έξω Μέσα
Οι θερμογέφυρες

34. θερμογέφυρες
ΘΕΣΕΙΣ ΕΜΦΑΝΙΣΗΣ ΘΕΡΜΟΓΕΦΥΡΩΝ
• Κατακόρυφες θερμογέφυρες
• Οριζόντιες θερμογέφυρες
• Θερμογέφυρες κουφωμάτων
Bw,1
Bg,1
Hg,1 Hw,1
Εντοπίζονται Αντιστοιχούν
Εντοπίζονται
στην τομή στην περίμετρο
στην κάτοψη
των ανοιγμάτων

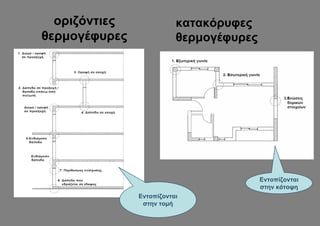

35. οριζόντιες κατακόρυφες
θερμογέφυρες θερμογέφυρες
Εντοπίζονται
στην κάτοψη
Εντοπίζονται
στην τομή

36. νέες λύσεις-νέα υλικά-
εξειδικευμένα συνεργεία?
σύστημα εξωτερικής
θερμομόνωσης

37. θερμογέφυρες στους εξώστες
Νέος τρόπος κατασκευής?

38. νέες λύσεις?
νέα υλικά?
ΚΛΕΙΩ ΑΞΑΡΛΗ

39. νέα υλικά για υψηλές απαιτήσεις θερμομόνωσης
Θερμοανακλαστική
θερμομόνωση

40. Διαφανή δομικά στοιχεία
Υαλοπίνακας
Πλαίσιο
Eνδεικτικές τιμές,
χρειάζονται πιστοποίηση C

41. νέα υλικά για υψηλές απαιτήσεις θερμομόνωσης
διαφανής θερμομόνωση
Υλικά υψηλής τεχνολογίας
που επιτρέπουν τη
διείσδυση της ηλιακής
ακτινοβολίας.
- σε διάφορες μορφές:
τριχοειδή, κυψελοειδή,
αερογέλες
- πολύ χαμηλός
συντελεστής θερμικής
αγωγιμότητα
ΚΛΕΙΩ ΑΞΑΡΛΗ

42. Νυχτερινή μόνωση των ανοιγμάτων
Θερμικές απώλειες τη νύχτα: τα 2/3 των
συνολικών θερμικών απωλειών
Ε
?
υπολογισμός με
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.
μέσες μηνιαίες
τιμές κλιματικών
δεδομένων

43. Φυτεμένα δώματα

44. μέσες και ακραίες ωριαίες τιμές
θερμοκρασίας τον Ιούνιο
Συμβατική επικάλυψη (κτίριο Α) φυτεμένο δώμα (κτίριο Β)
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.
? Δεν υπάρχει δυνατότητα με το λογισμικό

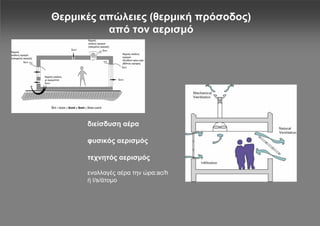

45. Θερμικές απώλειες (θερμική πρόσοδος)
από τον αερισμό
διείσδυση αέρα
φυσικός αερισμός
τεχνητός αερισμός
εναλλαγές αέρα την ώρα:ac/h
ή l/s/άτομο

46. ελάχιστες προδιαγραφές για τον αρχιτεκτονικό σχεδιασμό
των κτιρίων (αρθρο 8-Κ.Εν.Α.Κ)
1. Κατάλληλη χωροθέτηση και προσανατολισμός κτιρίου
2. Διαμόρφωση περιβάλλοντα χώρου για τη βελτίωση του μικροκλίματος
3. Κατάλληλος σχεδιασμός και χωροθέτηση ανοιγμάτων ανά προσανατολισμό
4. Χωροθέτηση των λειτουργιών ανάλογα με τη χρήση & τις απαιτήσεις άνεσης
5. Ενσωμάτωση τουλάχιστον ενός εκ των Παθητικών Ηλιακών Συστημάτων
6. Ηλιοπροστασία
7. Ένταξη τεχνικών φυσικού αερισμού
8. Εξασφάλιση οπτικής άνεσης

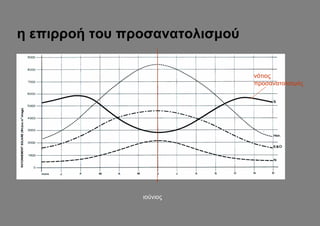

47. η επιρροή του προσανατολισμού
νότιος
προσανατολισμός
ιούνιος

49. νότια ανοίγματα

50. Βορινή όψη νότια όψη

51. Ηλιακό κέρδος από τα ανοίγματα
Ποσοστό, τύπος και εμβαδόν διαφανών επιφανειών ανά
προσανατολισμό (κάθετης / κεκλιμένης / οριζόντιας
επιφάνειας)
Π οσ π ίουFf
οσ τό λαισ
Τύπ υαλοπ
ος ίνακα
10% 20% 30% 40%
Μ υαλοπ
ονός ίνακας 0,69 0,62 0,54 0,46
Δ λός υαλοπ
ιπ ίνακας 0,61 0,54 0,48 0,41
Δ λός υαλοπ
ιπ ίνακας, χαμηλής ικανότητας εκπ ής επ
ομπ ίστρωση 0,54 0,48 0,42 0,36
Δ λόπ
ιπ αράθυρο 0,61 0,54 0,48 0,41
Έ μος ήανακλασ υαλοπ
γχρω τικός ίνακας χω δυνατότητα
ρίς
0,41 0,36 0,32 0,27
διαπ σ τω ιδιοτήτω του
ίστω ης ν ν
Ο συντελεστής ηλιακού θερμικού κέρδους του
κουφώματος gw εκφράζει τη μέση τιμή του λόγου της
ηλιακής ακτινοβολίας που περνά από την επιφάνεια του
κουφώματος προς την ηλιακή ακτινοβολία που
προσπίπτει σε αυτό (ΤΟΤΕΕ 20701-1/2010- Πίνακας 3.17 )
.

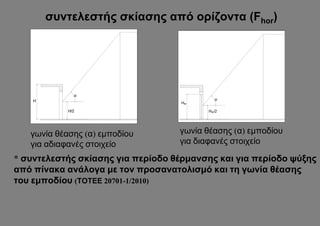

52. συντελεστής σκίασης από ορίζοντα (Fhor)
α
H
α
Hw
H/2 Hw/2
γωνία θέασης (α) εμποδίου γωνία θέασης (α) εμποδίου
για αδιαφανές στοιχείο για διαφανές στοιχείο
* συντελεστής σκίασης για περίοδο θέρμανσης και για περίοδο ψύξης
από πίνακα ανάλογα με τον προσανατολισμό και τη γωνία θέασης
του εμποδίου (ΤΟΤΕΕ 20701-1/2010)

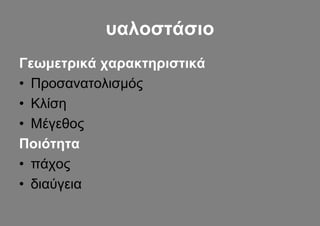

53. υαλοστάσιο
Γεωμετρικά χαρακτηριστικά
• Προσανατολισμός
• Κλίση
• Μέγεθος
Ποιότητα
• πάχος
• διαύγεια

54. Θερμοχωρητικότητα ενός σώματος:
Η ικανότητα ενός σώματος να αποταμιεύει
θερμότητα. Εξαρτάται από την πυκνότητα ( ρ )
και την ειδική θερμότητα( c ).

55. αποθήκευση της θερμότητας
σε δοχεία με νερό

56. Υλικά αποθήκευσης της θερμότητας
υλικά με μεγάλη θερμοχωρητικότητα
Συνήθως είναι οικοδομικά υλικά του φέροντα οργανισμού και του κελύφους
γενικότερα ή των εσωτερικών διαχωριστικών τοιχοποιιών, καθώς και υλικά
επενδύσεων τοιχοποιιών και δαπέδων.
• το σκυρόδεμα
• η πέτρα, οι ωμόπλινθοι, οι οπτόπλινθοι (συμπαγείς και
διάτρητοι) και τα κεραμικά πλακίδια.
• το νερό είναι το υλικό με τη μεγαλύτερη θερμοχωρητικότητα,
αλλά υπάρχουν κατασκευαστικές δυσκολίες για τη
χρησιμοποίησή του σε δομικά στοιχεία.
• τα υλικά αλλαγής φάσης (π.χ. τα εύτηκτα άλατα, όπως το
άλας του Glauber), είναι σχετικά νέα υλικά που
χρησιμοποιούνται σε επιλεγμένες θέσεις μέσα σε ειδικές
δεξαμενές για την αποθήκευση της θερμότητας. Τα υλικά αυτά
αλλάζουν φάση

57. Σύμφωνα με το άρθρο 9 του Κ.Εν.Α.Κ. (παράγραφος 2ζ), για το κτήριο αναφοράς
η ανηγμένη θερμοχωρητικότητα κάθε θερμικής ζώνης λαμβάνεται ίση με 250
kJ/(m2.K) θερμαινόμενης επιφάνειαςκτηρίου.
? μικρή επίπτωση η θερμική μάζα:
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.

58. ωμόπλινθοι
Germany
Oaxaca School of Plastic Arts, Mexico Haus Ihlow, near Berlin
Architect: Taller de Arquitecture – Mauricio Rocha Architect: Eike Roswag

59. θερμοχωρητικότητα –νέα υλικά
Εγκλεισμός
στο υλικό του
κτιριακού
στοιχείου
(π.χ.
γυψοσανίδα,
επίχρισμα ή
περλίτη

60. ελάχιστες προδιαγραφές για τον αρχιτεκτονικό σχεδιασμό
των κτιρίων (αρθρο 8-Κ.Εν.Α.Κ)
1. Κατάλληλη χωροθέτηση και προσανατολισμός κτιρίου
2. Διαμόρφωση περιβάλλοντα χώρου για τη βελτίωση του μικροκλίματος
3. Κατάλληλος σχεδιασμός και χωροθέτηση ανοιγμάτων ανά προσανατολισμό
4. Χωροθέτηση των λειτουργιών ανάλογα με τη χρήση & τις απαιτήσεις άνεσης
5. Ενσωμάτωση τουλάχιστον ενός εκ των Παθητικών Ηλιακών Συστημάτων
6. Ηλιοπροστασία
7. Ένταξη τεχνικών φυσικού αερισμού
8. Εξασφάλιση οπτικής άνεσης

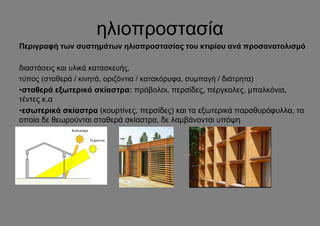

61. ηλιοπροστασία
Περιγραφή των συστημάτων ηλιοπροστασίας του κτιρίου ανά προσανατολισμό
διαστάσεις και υλικά κατασκευής,
τύπος (σταθερά / κινητά, οριζόντια / κατακόρυφα, συμπαγή / διάτρητα)
•σταθερά εξωτερικά σκίαστρα: πρόβολοι, περσίδες, πέργκολες, μπαλκόνια,
τέντες κ.α
•εσωτερικά σκίαστρα (κουρτίνες, περσίδες) και τα εξωτερικά παραθυρόφυλλα, τα
οποία δε θεωρούνται σταθερά σκίαστρα, δε λαμβάνονται υπόψη
.

63. ηλιοπροστασία.
ένδειξη του προκύπτοντος ποσοστού σκίασης για τις 21 Δεκεμβρίου και 21 Ιουνίου.
Μορφές οριζόντιων σκιάστρων Μορφές περσίδων για
σταθερών ή κινητών για νότια ανατολική και δυτική όψη
όψη

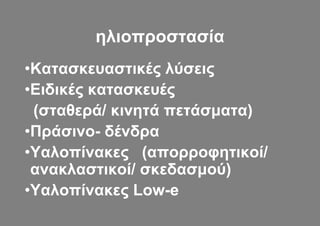

64. ηλιοπροστασία
•Κατασκευαστικές λύσεις
•Ειδικές κατασκευές
(σταθερά/ κινητά πετάσματα)
•Πράσινο- δένδρα
•Υαλοπίνακες (απορροφητικοί/
ανακλαστικοί/ σκεδασμού)
•Υαλοπίνακες Low-e

65. υπολογισμός συντελεστή σκίασης
Προσανατολισμός επιφάνειας
Τύπος περσίδων Γω δ
νία Περίοδος
N ΝΑκαι ΝΔ Ακαι Δ ΒΑκαι ΒΔ Β
ο θέρμανσης 0,65 0,65 0,64 0,64 0,65
Σταθερές οριζόντιες 30
ψύξης 0,51 0,57 0,61 0,62 0,64
ο θέρμανσης 0,46 0,47 0,48 0,49 0,50
Σταθερές οριζόντιες 45
ψύξης 0,36 0,39 0,44 0,45 0,49
ο θέρμανσης 0,46 0,47 0,48 0,49 0,50
Κινητές οριζόντιες 45
δ
ψύξης 0,03 0,07 0,12 0,23 0,41
Συντελεστής σκίασης από οριζόντιες περσίδες Fsh
Hw
Γραφική απεικόνιση της γωνίας δ, που
σχηματίζουν μεταξύ τους οριζόντιες
εξωτερικές περσίδες για τον υπολογισμό της
σκίασης σε διαφανές δομικό στοιχείο
(ΤΟΤΕΕ 20701-1/2010)

66. ηλιοπροστασία:
συμπαγής ή διάτρητη?
? η συνεισφορά της διάτρητης δεν
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.
αξιολογείται

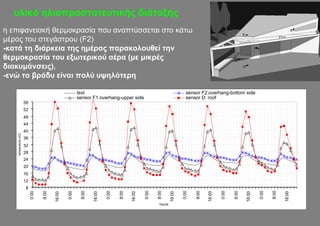

67. υλικό ηλιοπροστατευτικής διάταξης
η επιφανειακή θερμοκρασία που αναπτύσσεται στο κάτω
μέρος του στεγάστρου (F2)
-κατά τη διάρκεια της ημέρας παρακολουθεί την
θερμοκρασία του εξωτερικού αέρα (με μικρές
διακυμάνσεις),
-ενώ το βράδυ είναι πολύ υψηλότερη
text sensor F2:overhang-bottom side
sensor F1:overhang-upper side sensor D: roof
56
52
48
44
40
temperature (oC)
36
32
28
24
20
16
12
8
8:00
0:00
8:00
0:00
8:00
0:00
8:00
0:00
8:00
8:00
0:00
0:00
8:00
0:00
16:00
16:00
16:00
16:00
16:00
16:00
16:00
hours

68. σύστημα
ηλιοπροστασίας
με ελαφριά υλικά
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.
? δεν αξιολογείται το υλικό

69. ημιδιαφανείς περσίδες
Καλή λύση για σκίαση και αξιοποίηση του φυσικού φωτισμού

70. οριζόντια ή κατακόρυφη ηλιοπροστασία?
Κάθετες περσίδες
σκίασης σε κτίριο
γραφείων στη
Γενεύη

71. ΕΝΕΡΓΕΙΑΚΟΣ ΣΧΕΔΙΑΣΜΟΣ ΟΨΕΩΝ-ΣΤΡΑΤΗΓΙΚΗ ΣΚΙΑΣΜΟΥ
Εξωτερική προστασία
ή
Εσωτερική προστασία?

72. Ηλιοπροστασία με αυτόνομα στοιχεία –
σημαντικό στοιχείο αρχιτεκτονικής έκφρασης των όψεων
Κτίριο γραφείων στη Συγγρού, Αλ. Τομπάζης
? Ηλιοπροστατευτική διάταξη με κλίση δεν αξιολογείται
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.

73. περσίδες/τέντες
L1
β
Συντελεστές σκίασης Hw
ΜΟΝΟ ΓΙΑ ΠΕΡΙΟΔΟ ΨΥΞΗΣ
όπως τους προβόλους Hw/2

74. δ=4
5
δ=4
5 «χωρίς εξώστες» ­«περσίδες σταθερές 45ο»
δ=4
5
kWh/m2
4,5 3,9
&
ίς ί ς ς 45 /
ώ ς/ ώ ώ
kWh/m2
2,4 10,6
ίς ί ς ές
ώ ς/ ώ 45 / ώ

75. L1
Hw
β
«χωρίς εξώστες» ‐ «τέντα Lτέντας≈1m »
Hw/2
kWh/m2
3,7 0,0
&
ίς ίς
ώ ς/ ώ ώ ς/ ώ
kWh/m2
2,0 0,0
ίς ίς
ώ ς/ ώ ώ ς/ ώ

76. Κινητές εξωτερικές
περσίδες

77. Σχαρωτή
ηλιοπροστατευτική
διάταξη
δεν αξιολογείται

78. Συστήματα ασφαλείας
(παραδοσιακά ή σύγχρονα
δεν αξιολογούνται)

79. Ηλιοπροστασία-
αναπόσταστο στοιχείο της αρχιτεκτονικής μορφής
Πανεπιστήμιο Aveiro, Πορτογαλία, Eduardo Souto de Moura
ΚΛΕΙΩ ΑΞΑΡΛΗ

80. thyssenkrupp

81. φύτευση
κατακόρυφων επιφανειών
Επ ι φ α ν ει α κ ές θ ε ρ μ ο κ ρ α σ ί ες εκ τ εθ ε ιμ έν ω ν κ α ι σ κ ια σ μ έ ν ω ν τ μ η μ ά τ ω ν
σ κ ο υρ ό χ ρ ω μ ο υ τ ο ίχο υ
(η μέ ρ α μετ ρ ή σ εω ν 1 9 / 7 / 2 0 0 1 )
60
58 ε κ τε θ ειμ έν ο τ μ ή μα
56 σ κ ια σ μ έν ο τ μ ή μα
54 θ ερ μο κ ρ ασ ία εξω τ ερ ικ ο ύ χώ ρ ο υ
52 θ ερ μο κ ρ ασ ία εσ ω τε ρ ικ ο ύ χώ ρ ο υ
50
48
46
Θερμο κρασί α (° C)
44
42
40
38
36
34
32
30
28
26
24
22
20
1 3 5 7 9 11 13 15 17 19 21 23
Ώ ρ ες (h r )
?
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.

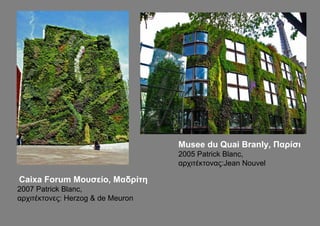

82. Musee du Quai Branly, Παρίσι
2005 Patrick Blanc,
αρχιτέκτονας:Jean Nouvel
Caixa Forum Μουσείο, Μαδρίτη
2007 Patrick Blanc,
αρχιτέκτονες: Herzog & de Meuron

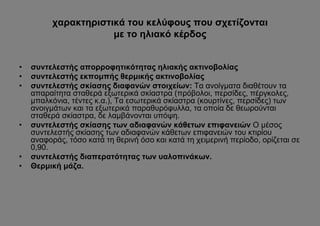

83. χαρακτηριστικά του κελύφους που σχετίζονται
με το ηλιακό κέρδος
• συντελεστής απορροφητικότητας ηλιακής ακτινοβολίας
• συντελεστής εκπομπής θερμικής ακτινοβολίας
• συντελεστής σκίασης διαφανών στοιχείων: Τα ανοίγματα διαθέτουν τα
απαραίτητα σταθερά εξωτερικά σκίαστρα (πρόβολοι, περσίδες, πέργκολες,
μπαλκόνια, τέντες κ.α.), Τα εσωτερικά σκίαστρα (κουρτίνες, περσίδες) των
ανοιγμάτων και τα εξωτερικά παραθυρόφυλλα, τα οποία δε θεωρούνται
σταθερά σκίαστρα, δε λαμβάνονται υπόψη.
• συντελεστής σκίασης των αδιαφανών κάθετων επιφανειών Ο μέσος
συντελεστής σκίασης των αδιαφανών κάθετων επιφανειών του κτιρίου
αναφοράς, τόσο κατά τη θερινή όσο και κατά τη χειμερινή περίοδο, ορίζεται σε
0,90.
• συντελεστής διαπερατότητας των υαλοπινάκων.
• Θερμική μάζα.

84. ελάχιστες προδιαγραφές για τον αρχιτεκτονικό σχεδιασμό
των κτιρίων (αρθρο 8-Κ.Εν.Α.Κ)
1. Κατάλληλη χωροθέτηση και προσανατολισμός κτιρίου
2. Διαμόρφωση περιβάλλοντα χώρου για τη βελτίωση του μικροκλίματος
3. Κατάλληλος σχεδιασμός και χωροθέτηση ανοιγμάτων ανά προσανατολισμό
4. Χωροθέτηση των λειτουργιών ανάλογα με τη χρήση & τις απαιτήσεις άνεσης
5. Ενσωμάτωση τουλάχιστον ενός εκ των Παθητικών Ηλιακών Συστημάτων
6. Ηλιοπροστασία
7. Ένταξη τεχνικών φυσικού αερισμού
8. Εξασφάλιση οπτικής άνεσης

85. Ενσωμάτωση τουλάχιστον ενός
εκ των Παθητικών Ηλιακών Συστημάτων (ΠΗΣ),
-αρθρο 8-Κ.Εν.Α.Κ.

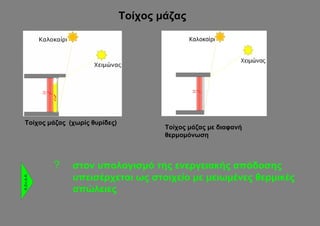

86. Τοίχος μάζας
Τοίχος μάζας (χωρίς θυρίδες)
Τοίχος μάζας με διαφανή
θερμομόνωση
? στον υπολογισμό της ενεργειακής απόδοσης
υπεισέρχεται ως στοιχείο με μειωμένες θερμικές
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.
απώλειες

87. Τοίχος μάζας με θυρίδες (τοίχος Trombe)
? στον υπολογισμό της ενεργειακής
Κ.Εν.Α.Κ.
απόδοσης υπεισέρχεται ως στοιχείο με
Κ.Εν.Α.Κ.
μειωμένες θερμικές απώλειες

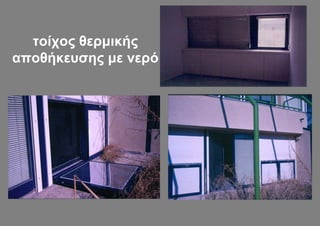

88. τοίχος θερμικής
αποθήκευσης με νερό

89. Τοίχος μάζας
Ηλιακό κλειστό γυμναστήριο
Στον Εύοσμο στη Θεσσαλονίκη

90. Το θερμοκήπιο -μη θερμαινόμενος χώρος
? στον υπολογισμό της ενεργειακής απόδοσης
υπεισέρχεται ως διαφορετική θερμική ζώνη μη
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.
θερμαινόμενη, με ηλιακά κέρδη και αυξημένη θερμική
μάζα

91. Ηλιακοί χώροι- θερμοκήπια
σε κατοικίες
Διπλοκατοικία στην Κηφισιά, Θερμοκήπιο σε κατοικία στην Εκάλη,
Αγνή Κουβελά Αλέξανδρος Τομπάζης

93. Μικροί ηλιακοί χώροι σε κατοικίες και
δημόσια κτίρια

94. Θερμοκήπιο?
Ηλιακός χώρος?
Γυάλινος ημιυπαίθριος χώρος?
προσομοιώσεις έδειξαν ότι
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.
επιβαρύνει το θερμικό φορτίο

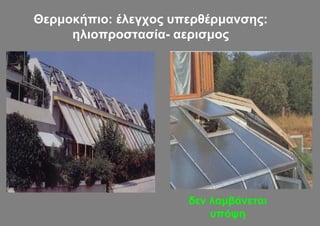

95. Θερμοκήπιο: έλεγχος υπερθέρμανσης:
ηλιοπροστασία- αερισμος
δεν λαμβάνεται
υπόψη

97. αρχή λειτουργίας
θερμοσιφωνικού
πανέλου

98. Πολυκατοικία στο Παρίσι (Social Συγκρότημα κατοικιών στο Λουγκάνο με
housing), με ηλιακούς αεροσυλλέκτες ηλιακούς αεροσυλλέκτες
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.
δεν λαμβάνεται υπόψη

99. ελάχιστες προδιαγραφές για τον αρχιτεκτονικό σχεδιασμό
των κτιρίων (αρθρο 8-Κ.Εν.Α.Κ)
1. Κατάλληλη χωροθέτηση και προσανατολισμός κτιρίου
2. Διαμόρφωση περιβάλλοντα χώρου για τη βελτίωση του μικροκλίματος
3. Κατάλληλος σχεδιασμός και χωροθέτηση ανοιγμάτων ανά προσανατολισμό
4. Χωροθέτηση των λειτουργιών ανάλογα με τη χρήση & τις απαιτήσεις άνεσης
5. Ενσωμάτωση τουλάχιστον ενός εκ των Παθητικών Ηλιακών Συστημάτων
6. Ηλιοπροστασία
7. Ένταξη τεχνικών φυσικού αερισμού
8. Εξασφάλιση οπτικής άνεσης

100. Ένταξη τεχνικών φυσικού αερισμού
ΜΟΝΟΠΛΕΥΡΟΣ ΑΕΡΙΣΜΟΣ
Εξάρτηση ροής από μέγεθος και θέση των
ανοιγμάτων
ΟΡΙΖΟΝΤΙΟΣ Η΄ ΔΙΑΜΠΕΡΗΣ ΑΕΡΙΣΜΟΣ
Εξάρτηση ροής από ανοίγματα (θέση-μέγεθος)
και άνεμο (διεύθυνση-ταχύτητα)

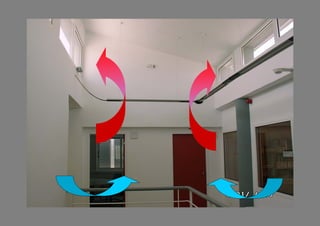

ΚΑΤΑΚΟΡΥΦΟΣ ΑΕΡΙΣΜΟΣ (ΕΛΚΥΣΜΟΣ)
Εξάρτηση ροής από διαφορά θερμοκρασίας
και τα ανοίγματα (ύψος-μέγεθος)
περιγράφεται αλλά δεν αξιολογείται
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.

102. Stoke Park
infant school,
Bishopstoke,
Britain

103. νυκτερινός αερισμός
Κ.Εν.Α.Κ.
Κ.Εν.Α.Κ.
?

104. Ένταξη τεχνικών φυσικού αερισμού
+ -
Ενδεικτική μορφή Ενδεικτική τομή
καμινάδας ηλιακής καμινάδας
αερισμού

106. Leicester Polytechnic: καμινάδες αερισμού

107. δικέλυφες προσόψεις
Α. Τρόπος Αερισμού
-Φυσικός
-Με ανεμιστήρες
-Με μηχανικά μέσα
Β. Προέλευση της ροής του
αέρα
Από μέσα
Από έξω
Προς τα έξω
Γ. Κατεύθυνση της ροής του
αέρα
Προς τα πάνω
Προς τα κάτω (με μηχανικά
μέσα)
Ε. Πλάτος αεριζόμενου κενού
Δεν αξιολογείται
Στενό (10 - 20 cm)
Πλατύ (0.5 – 2 m)

108. ΚΑΛΟΚΑΙΡΙ –
στρατηγική μείωσης της ενέργειας για
ψύξη -αύξηση του φυσικού δροσισμού:
• ελεγχόμενος
αερισμός
• θερμική μάζα
• εξάτμιση
• νυχτερινή
ακτινοβολία
•θερμοχωρητικ
ότητα γης
?

109. Ένταξη τεχνικών φυσικού δροσισμού
Φυσική ψύξη κτιρίου μέσω εξάτμισης νερού
Πηγή: υπό δημοσίευση ΤΟΤΕΕ : «Βιοκλιματικός σχεδιασμός»

110. Ένταξη τεχνικών φυσικού δροσισμού-εξάτμιση
Carrasco House, Bornos, Spain
κτίριο γραφείων στη Στουτγάρδη
Δεν αξιολογούνται

111. ελάχιστες προδιαγραφές για τον αρχιτεκτονικό σχεδιασμό
των κτιρίων (αρθρο 8-Κ.Εν.Α.Κ)
1. Κατάλληλη χωροθέτηση και προσανατολισμός κτιρίου
2. Διαμόρφωση περιβάλλοντα χώρου για τη βελτίωση του μικροκλίματος
3. Κατάλληλος σχεδιασμός και χωροθέτηση ανοιγμάτων ανά προσανατολισμό
4. Χωροθέτηση των λειτουργιών ανάλογα με τη χρήση & τις απαιτήσεις άνεσης
5. Ενσωμάτωση τουλάχιστον ενός εκ των Παθητικών Ηλιακών Συστημάτων
6. Ηλιοπροστασία
7. Ένταξη τεχνικών φυσικού αερισμού
8. Εξασφάλιση οπτικής άνεσης

112. αρχιτεκτονικοί χειρισμοί
σχετικά με το φυσικό φωτισμό

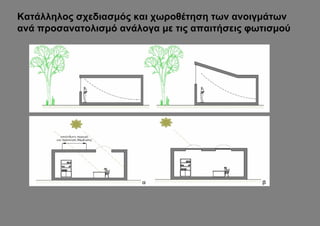

113. Κατάλληλος σχεδιασμός και χωροθέτηση των ανοιγμάτων
ανά προσανατολισμό ανάλογα με τις απαιτήσεις φωτισμού

114. εξασφάλιση οπτικής άνεσης μέσω τεχνικών και
συστημάτων φυσικού φωτισμού
υαλοπίνακες ειδικής επεξεργασίας
φωτοσωλήνας με λέιζερ
ράφια
φωτισμού

115. ράφια
φωτισμού
APU-aNGLIA, chelmsford

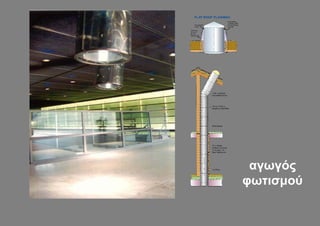

116. αγωγός
φωτισμού

117. ελάχιστες προδιαγραφές για τον αρχιτεκτονικό σχεδιασμό
των κτιρίων (αρθρο 8-Κ.Εν.Α.Κ)
1. Κατάλληλη χωροθέτηση και προσανατολισμός κτιρίου
2. Διαμόρφωση περιβάλλοντα χώρου για τη βελτίωση του μικροκλίματος
3. Κατάλληλος σχεδιασμός και χωροθέτηση ανοιγμάτων ανά προσανατολισμό
4. Χωροθέτηση των λειτουργιών ανάλογα με τη χρήση & τις απαιτήσεις άνεσης
5. Ενσωμάτωση τουλάχιστον ενός εκ των Παθητικών Ηλιακών Συστημάτων
6. Ηλιοπροστασία
7. Ένταξη τεχνικών φυσικού αερισμού
8. Εξασφάλιση οπτικής άνεσης

118. Βελτίωση του μικροκλίματος-
επίδραση των υλικών των δαπέδων στις επιφανειακές θερμοκρασίες

119. Εκτροπή ψυχρού ανέμου με την χρήση ανεμοφράκτη,
δέντρων ή θάμνων:
(γ) Ικανότητα μείωσης της διείσδυσης του ανέμου από
ανεμοφράκτες διαφόρων τύπων (διάταξη έναντι των
επικρατούντων ανέμων)
Πηγή: υπό δημοσίευση ΤΟΤΕΕ -5: «Βιοκλιματικός σχεδιασμός»

120. Η μελέτη ενεργειακής απόδοσης των κτιρίων
Περιλαμβάνει τους ελέγχους :
• Αρχιτεκτονικού σχεδιασμού
• Θερμομονωτικής επάρκειας κτιρίου
• Σχεδιασμού Η/Μ εγκαταστάσεων
• Ενεργειακής απόδοσης κτιρίου

121. εξοικονόμηση σε ζεστό νερό………….

122. Ηλιακά συστήματα θέρμανσης νερού
και φωτοβολταϊκά -
στοιχεία αρχιτεκτονικής σύνθεσης

123. Επικαλύψεις σε δικλινείς στέγες με φωτοβολταΙκά στοιχεία
Οικισμός στο Freiburg, Γερμανία

124. Εκτός από τις
περσίδες,
σκιάζουν και τα
φωτοβολταϊκά.
Κτίριο γραφείων της μελετητικής εταιρείας METROPOLI στη
Μαδρίτη

125. σκιασμός με φωτοβολταϊκά στοιχεία

126. η βαθμολόγηση της ενεργειακής απόδοσης

127. ενεργειακή μελέτη κατά τον Κ.Εν.Α.Κ
• Ένα «εργαλείο» για την ταξινόμηση των κτιρίων σε
κατηγορίες ενεργειακής απόδοσης
• Η εν. κατανάλωση του κτιρίου συγκρίνεται με αυτή του
κτιρίου αναφοράς (ενός «μέσου» σύγχρονου κτιρίου)
• ο όρος της «απόδοσης» παραπέμπει στη σύγκριση με το
κτίριο αναφοράς και όχι στην πραγματική ενεργειακή
απόδοση του κτιρίου (=ωφέλιμη ενέργεια/ δαπανώμενη)
• Στην παρούσα μορφή το κυρίαρχο μέγεθος δεν είναι η
ενεργειακή κατανάλωση αλλά η κατηγορία ενεργειακής
απόδοσης

128. στο πλαίσιο της εξοικονόμησης ενέργειας
και
της εφαρμογής του ΚΕνΑΚ
• αλλαγή στη φιλοσοφία του σχεδιασμού
και της κατασκευής των κτιρίων
• ανάπτυξη της τεχνολογίας
• χρήση νέων υλικών
• χρήση αυτοματισμών και «σκεπτόμενων
συστημάτων»

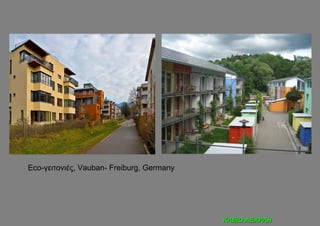

129. Eco-γειτονιές, Vauban- Freiburg, Germany
ΚΛΕΙΩ ΑΞΑΡΛΗ

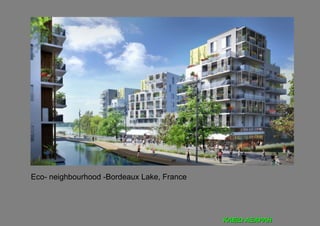

130. Eco- neighbourhood -Bordeaux Lake, France
ΚΛΕΙΩ ΑΞΑΡΛΗ

131. υφιστάμενα?

132. ΕΥΡΩΠΑΪΚΗ ΟΔΗΓΙΑ EPBD RECAST
2010/31/EC

133. ΕΡΩΤΗΣΕΙΣ?
