Μαργαρίτα Λεμονή : Παθητική Πολυκατοικία στο Μόναχο
Presentation at PASSIEXPO2018 in Athens
More Related Content
Similar to Μαργαρίτα Λεμονή : Παθητική Πολυκατοικία στο Μόναχο
Μαργαρίτα Λεμονή : Παθητική Πολυκατοικία στο Μόναχο
- 1. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Παθητική Πολυκατοικία στο Μόναχο Γερμανίας

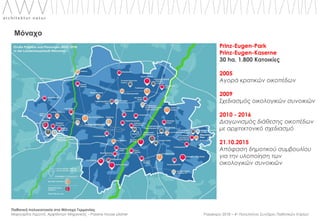

- 2. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Μόναχο Prinz-Eugen-Park Prinz-Eugen-Kaserne 30 ha, 1.800 Κατοικίες 2005 Αγορά κρατικών οικοπέδων 2009 Σχεδιασμός οικολογικών συνοικιών 2010 - 2016 Διαγωνισμός διάθεσης οικοπέδων με αρχιτεκτονικό σχεδιασμό 21.10.2015 Απόφαση δημοτικού συμβουλίου για την υλοποίηση των οικολογικών συνοικιών
- 3. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Πρώην στρατιωτική βάση του Prinz Eugen Park Prinz-Eugen-Park“
- 4. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Νέος σχεδιασμός του Prinz-Eugen-Park
- 5. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer 8 Πρότζεκτ με περίπου 600 οικολογικές κατοικίες
- 6. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Χτίζοντας με ξύλο Οικολογική συνοικία στο Prinz Eugen Park Stadtmodell von Sandtner um 1600 Γιατί με ξύλο; Επιδοτήσεις: Συνολικά δώθηκαν 11,5 εκατ. € Περίπου 18.500 € / κατοικία
- 7. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Λεπτομέρεια στέψης Natural Fiber 45 kg/m³ Έλατο/ Ελατόπευκο 482 kg/m³ OSB 619 kg/m³ MDF 720 kg/m³
- 8. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Τέλος κατασκευής 2019 Παθητική συνοικία με 36 κατοικίες από ξύλο Συνεργασία ArchitekturWerkstatt Vallentin και Johannes Kaufmann Architekten
- 9. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Αξονομετρικό

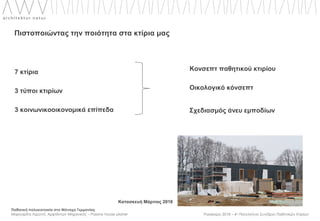

- 10. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer 7 κτίρια 3 τύποι κτιρίων 3 κοινωνικοοικονομικά επίπεδα Πιστοποιώντας την ποιότητα στα κτίρια μας Κονσεπτ παθητικού κτιρίου Οικολογικό κόνσεπτ Σχεδιασμός άνευ εμποδίων Κατασκευή Μάρτιος 2018
- 11. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer 1) Οροφή με ηλιακά πανέλα 2) Εισαγωγή φρέσκου αέρα και εξαγωγή φιλτραρισμένου χρησιμοποιημένου αέρα 3) Κεντρικό σύστημα αερισμού με σύστημα ανακύκλωσης θερμότητας 4) Μη κεντρικό σύστημα αερισμού 5) Συνεχόμενος θερμικός φάκελος 6) Συνεχόμενη αεροστεγανότητα 7) Ενδοδαπέδιο σύστημα θέρμανσης 8) Χώρος παραλαβής του ζεστού νερού χρήσης 9) Μπαλκόνια Passive House concept
- 12. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Passive House Concept Heating Demand kWh/(m²a) Heating load(W/m²) Townhouse East 14,97 11,00 Townhouse West 14,75 11,00 Row of Atrium Houses 14,87 10,08 Yard Houses (big) 14,41 9,80 Yard Houses (small) 14,82 10,49 U-Values W/(m²K) / Component Wall Roof Window Uf Glass Ug Glass g-Wert Townhouses 0,140 0,055 0,71 0,49 0,56 Row of Atrium Houses 0,135 0,070 0,71 0,64 0,64 Yard Houses (big) 0,080 0,044 0,71 0,64 0,64 Yard Houses (small) 0,080 0,044 0,71 0,49 0,56 (HST) 1,10 0,49 0,56
- 13. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Λεπτομέρειες
- 14. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Συμπαγής κατασκεύη με ισόγειο και 3 ορόφους με αρκετές απαιτήσεις ως προς την πυροπροστασία και την ήχοπροστασία. Οι απαιτούμενες επικαλύψεις του ξύλου δυσκολέυουν το παθητικό πρότυπο και χρειάζεται λεπτομερής σχεδιασμός. Πολυκατοικίες (κατά ύψος)
- 15. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Συμπαγής κατασκεύη με ισόγειο και 3 ορόφους με αρκετές απαιτήσεις ως προς την πυροπροστασία και την ήχοπροστασία. Οι απαιτούμενες επικαλύψεις του ξύλου δυσκολέυουν το παθητικό πρότυπο και χρειάζεται λεπτομερής σχεδιασμός. Πολυκατοικίες (κατά ύψος)
- 16. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer d=47,5 cm U=0,14 W/(m²K)mit Πυροπροστασία Πολυκατοικίες (κατά ύψος)
- 17. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Διπλοκατοικίες με αυλή και κατοικίες (κατά μήκος)
- 18. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Συμπαγής κατασκευή με ισόγειο και 2 ορόφους. Ο 2ος όροφος είναι προσβάσιμος για όλους τους κατοίκους της συνοικίας με κοινόχρηστο κήπο. Κατοικίες (κατά μήκος)
- 19. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Wärmeströme[kWh/(m²a)] d=47,3 cm U=0,135 W/(m²K)mit Υλικό από ανανεώσιμες πηγές Κατοικίες (κατά μήκος)
- 20. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Κατοικίες με ισόγειο και όροφο / μη συμπαγείς κατασκευές με αρκετή σκίαση. Μεγαλύτερο κόστος θερμομόνωσης. Διπλοκατοικίες με αυλή
- 21. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Διπλοκατοικίες με αυλή
- 22. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Διπλοκατοικίες με αυλή d=52,6 cm U=0,08 W/(m²K)mit Θερμοπροστασία

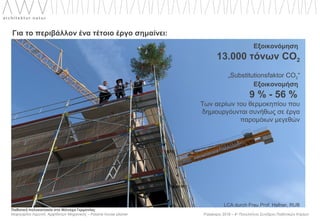

- 23. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Για το περιβάλλον ένα τέτοιο έργο σημαίνει: Εξοικονόμηση 13.000 τόνων CO2 „Substitutionsfaktor CO2“ Εξοικονομήση 9 % - 56 % Των αερίων του θερμοκηπίου που δημιουργόυνται συνήθως σε έργα παρομόιων μεγεθών LCA durch Frau Prof. Hafner, RUB
- 24. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Παθητική πολυκατοικία με 35 διαμερίσματα στο Alt Riem
- 25. Passiexpo 2018 –4ο Πανελλήνιο Συνέδριο Παθητικών Κτιρίων Παθητική πολυκατοικία στο Μόναχο Γερμανίας Μαργαρίτα Λεμονή, Αρχιτέκτων Μηχανικός – Passive house planer Ευχαριστώ για την προσοχή σας! Η Πόλη του Μονάχου προσπαθεί με βάση το πρότυπο του παθητικού κτιρίου και τη χρήση υλικών από ανανεώσιμες πηγές να διαμορφώσει τον χαρακτήρα της πόλης και να ευαισθητοποιήσει τους κατοίκους.
