Автоматическая система пожарной сигнализации TELEFIRE

Автоматическая система пожарной
сигнализации и тушения пожара
TELEFIRE
Industrial Zone, Ra'anana,
Str. Hasadna, PO Box 2638,
Israel, 43650
Main Office:
e-mail: mkt@tttcom.com
Tel. +972 9 771 0324;
+ 972 9 771 0358
www.tttsystem.ru

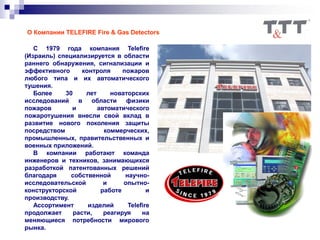

О Компании TELEFIRE Fire & Gas Detectors
С 1979 года компания Telefire
(Израиль) специализируется в области
раннего обнаружения, сигнализации и
эффективного контроля пожаров
любого типа и их автоматического
тушения.
Более 30 лет новаторских
исследований в области физики
пожаров и автоматического
пожаротушения внесли свой вклад в
развитие нового поколения защиты
посредством коммерческих,
промышленных, правительственных и
военных приложений.
В компании работают команда
инженеров и техников, занимающихся
разработкой патентованных решений
благодаря собственной научно-
исследовательской и опытно-
конструкторской работе и
производству.
Ассортимент изделий Telefire
продолжает расти, реагируя на
меняющиеся потребности мирового
рынка.

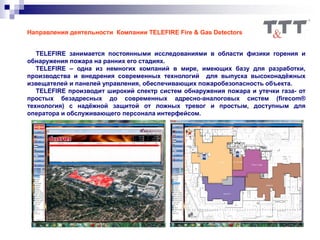

Направления деятельности Компании TELEFIRE Fire & Gas Detectors
TELEFIRE занимается постоянными исследованиями в области физики горения и
обнаружения пожара на ранних его стадиях.
TELEFIRE – одна из немногих компаний в мире, имеющих базу для разработки,
производства и внедрения современных технологий для выпуска высоконадёжных
извещателей и панелей управления, обеспечивающих пожаробезопасность объекта.
TELEFIRE производит широкий спектр систем обнаружения пожара и утечки газа- от
простых безадресных до современных адресно-аналоговых систем (firecom®
технология) c надёжной защитой от ложных тревог и простым, доступным для
оператора и обслуживающего персонала интерфейсом.

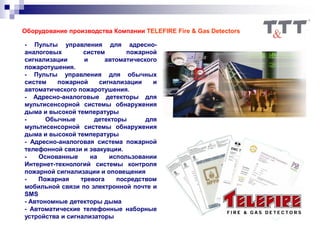

Оборудование производства Компании TELEFIRE Fire & Gas Detectors
- Пульты управления для адресно-
аналоговых систем пожарной
сигнализации и автоматического
пожаротушения.
- Пульты управления для обычных
систем пожарной сигнализации и
автоматического пожаротушения.
- Адресно-аналоговые детекторы для
мультисенсорной системы обнаружения
дыма и высокой температуры
- Обычные детекторы для
мультисенсорной системы обнаружения
дыма и высокой температуры

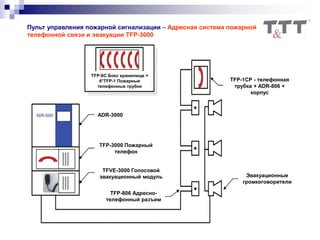

- Адресно-аналоговая система пожарной
телефонной связи и эвакуации.
- Основанные на использовании
Интернет-технологий системы контроля
пожарной сигнализации и оповещения
- Пожарная тревога посредством
мобильной связи по электронной почте и
SMS
- Автономные детекторы дыма
- Автоматические телефонные наборные
устройства и сигнализаторы

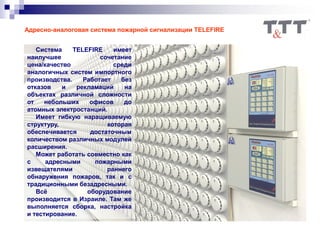

Адресно-аналоговая система пожарной сигнализации TELEFIRE
Система TELEFIRE имеет
наилучшее сочетание
цена/качество среди
аналогичных систем импортного
производства. Работает без
отказов и рекламаций на
объектах различной сложности
от небольших офисов до
атомных электростанций.
Имеет гибкую наращиваемую
структуру, которая
обеспечивается достаточным
количеством различных модулей
расширения.
Может работать совместно как
с адресными пожарными
извещателями раннего
обнаружения пожаров, так и с
традиционными безадресными.
Всё оборудование
производится в Израиле. Там же
выполняется сборка, настройка
и тестирование.

Пульт управления
пожарной сигнализации

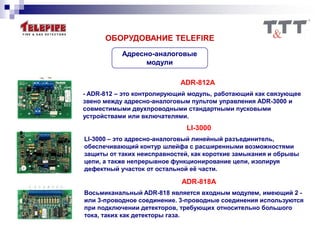

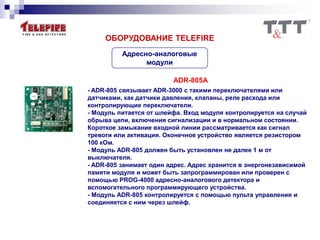

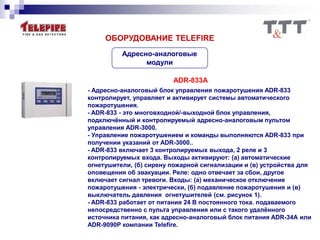

Адресно-аналоговые
модули

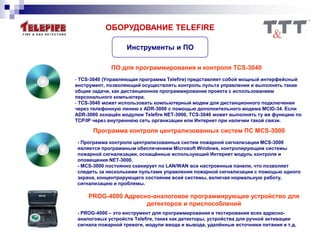

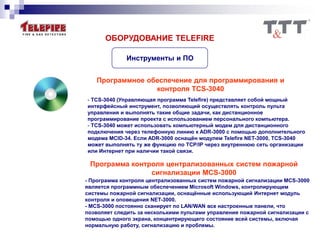

Инструменты и ПО
Приспособления

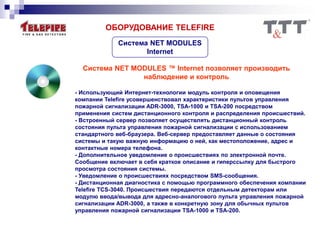

Система NET MODULES
Internet
Извещатели

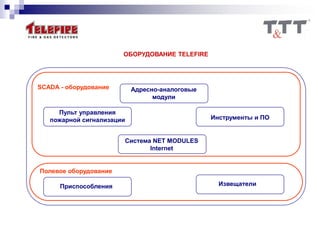

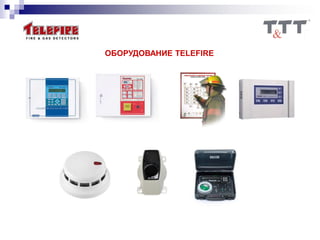

ОБОРУДОВАНИЕ TELEFIRE

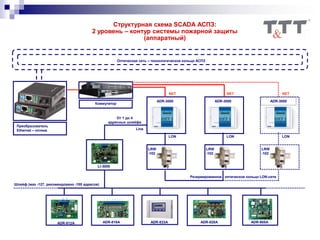

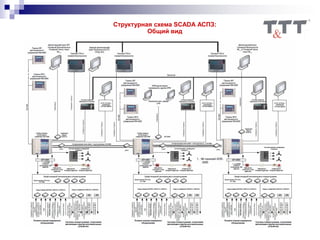

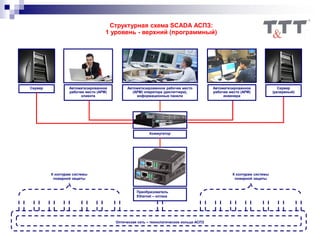

SCADA - оборудование
Полевое оборудование

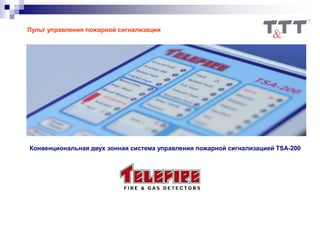

Пульт управления пожарной сигнализации
Конвенциональная двух зонная система управления пожарной сигнализацией TSA-200

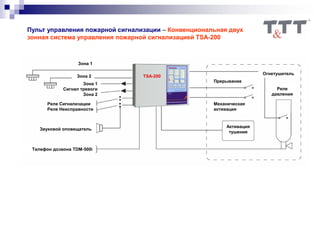

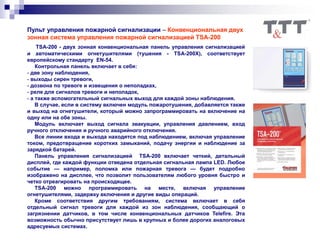

Пульт управления пожарной сигнализации – Конвенциональная двух
зонная система управления пожарной сигнализацией TSA-200
TSA-200 - двух зонная конвенциональная панель управления сигнализацией
и автоматическими огнетушителями (тушения - TSA-200Х), соответствует
европейскому стандарту EN-54.
Контрольная панель включает в себя:
- две зону наблюдения,
- выходы сирен тревоги,
- дозвона по тревоге и извещения о неполадках,
- реле для сигналов тревоги и неполадок,
- а также вспомогательный сигнальных выход для каждой зоны наблюдения.
В случае, если в систему включен модуль пожаротушения, добавляется также
и выход на огнетушители, который можно запрограммировать на включение на
одну или на обе зоны.
Модуль включает выход сигнала эвакуации, управления давлением, вход
ручного отключения и ручного аварийного отключения.
Все линии входа и выхода находятся под наблюдением, включая управление
током, предотвращение коротких замыканий, подачу энергии и наблюдение за
зарядкой батарей.
Панель управления сигнализацией TSA-200 включает четкий, детальный
дисплей, где каждой функции отведена отдельная сигнальная лампа LED. Любое
событие — например, поломка или пожарная тревога — будет подробно
изображено на дисплее, что позволит пользователям любого уровня быстро и
четко отреагировать на происходящее.
TSA-200 можно программировать на месте, включая управление
огнетушителями, задержку включения и другие виды операций.
Кроме соответствия другим требованиям, система включает в себя
отдельный сигнал тревоги для каждой из зон наблюдения, сообщающий о
загрязнении датчиков, в том числе конвенциональных датчиков Telefire. Эта
возможность обычно присутствует лишь в крупных и более дорогих аналоговых
адресуемых системах.

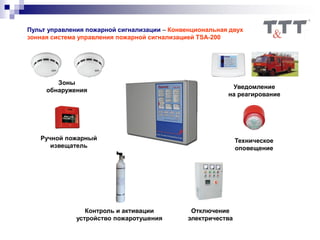

Зоны
обнаружения
Ручной пожарный
извещатель
Техническое
оповещение
Уведомление
на реагирование
Контроль и активации
устройство пожаротушения
Отключение
электричества

Телефон дозвона TDM-500i
Звуковой оповещатель
Зона 1
Сигнал тревоги
Зона 2
Реле Сигнализации
Реле Неисправности
Активация
тушения
Прерывание
Механическая
активация
Реле
давления
Зона 1
Зона 2
Огнетушитель
TSA-200

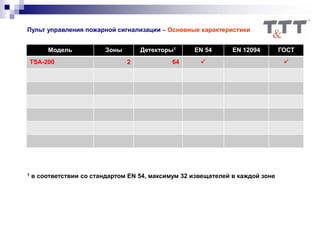

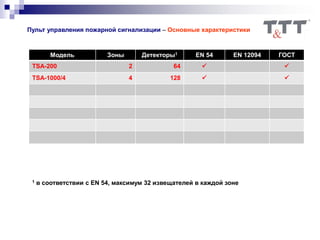

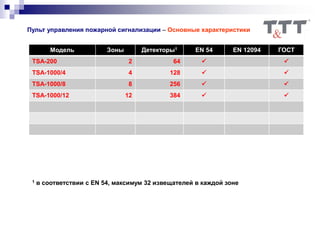

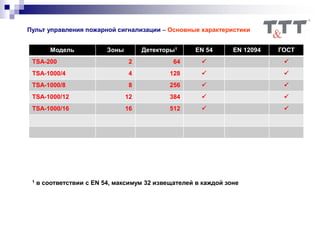

Модель Зоны Детекторы1 EN 54 EN 12094 ГОСТ
TSA-200 2 64  
1 в соответствии со стандартом EN 54, максимум 32 извещателей в каждой зоне
Пульт управления пожарной сигнализации – Основные характеристики

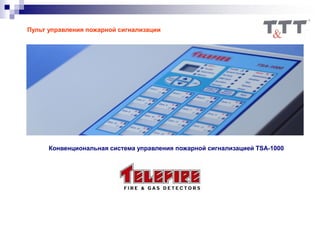

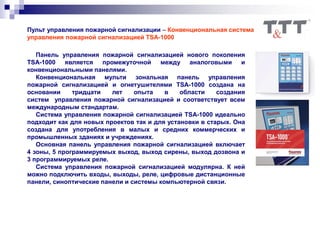

Конвенциональная система управления пожарной сигнализацией TSA-1000

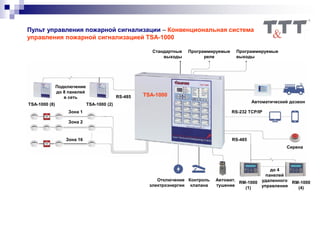

Пульт управления пожарной сигнализации – Конвенциональная система
управления пожарной сигнализацией TSA-1000
Панель управления пожарной сигнализацией нового поколения
TSA-1000 является промежуточной между аналоговыми и
конвенциональными панелями.
Конвенциональная мульти зональная панель управления
пожарной сигнализацией и огнетушителями TSA-1000 создана на
основании тридцати лет опыта в области создания
систем управления пожарной сигнализацией и соответствует всем
международным стандартам.
Система управления пожарной сигнализацией TSA-1000 идеально
подходит как для новых проектов так и для установки в старых. Она
создана для употребления в малых и средних коммерческих и
промышленных зданиях и учреждениях.
Основная панель управления пожарной сигнализацией включает
4 зоны, 5 программируемых выход, выход сирены, выход дозвона и
3 программируемых реле.
Система управления пожарной сигнализацией модулярна. К ней
можно подключить входы, выходы, реле, цифровые дистанционные
панели, синоптические панели и системы компьютерной связи.

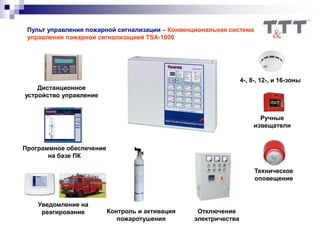

4-, 8-, 12-, и 16-зоны
Ручные
извещатели
Контроль и активация
пожаротушения
Дистанционное
устройство управление
электричества
Уведомление на
реагирование
Программное обеспечение
на базе ПК

Стандартные
выходы
Программируемые
выходы
Программируемые
реле
Автоматический дозвон
Подключение
до 8 панелей
в сеть
Контроль
клапана
Автомат.
тушение
электроэнергии
до 4
панелей
удаленного
управления
Зона 1
Зона 2
Зона 16
TSA-1000 (8) TSA-1000 (2)
RS-485
RS-485
RS-232 TCP/IP
Сирена
RM-1000
(1)
RM-1000
(4)
TSA-1000

TSA-200 2 64  
TSA-1000/4 4 128  
1 в соответствии с EN 54, максимум 32 извещателей в каждой зоне

TSA-200 2 64  
TSA-1000/4 4 128  
TSA-1000/8 8 256  

TSA-200 2 64  
TSA-1000/4 4 128  
TSA-1000/8 8 256  
TSA-1000/12 12 384  

TSA-200 2 64  
TSA-1000/4 4 128  
TSA-1000/8 8 256  
TSA-1000/12 12 384  
TSA-1000/16 16 512  

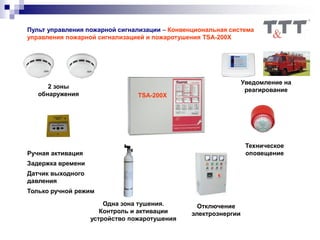

Задержка времени
Датчик выходного
давления
Только ручной режим
2 зоны
обнаружения
Ручная активация
Одна зона тушения.
Контроль и активации
устройство пожаротушения
управления пожарной сигнализацией и пожаротушения TSA-200X
TSA-200X

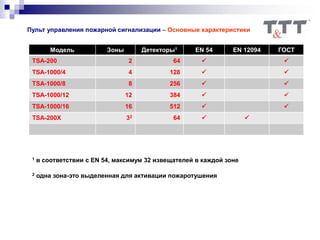

TSA-200 2 64  
TSA-1000/4 4 128  
TSA-1000/8 8 256  
TSA-1000/12 12 384  
TSA-1000/16 16 512  
TSA-200X 32 64  
2 одна зона-это выделенная для активации пожаротушения

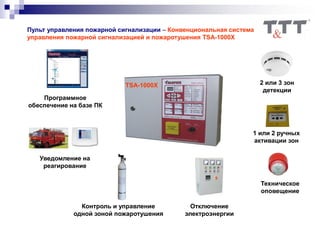

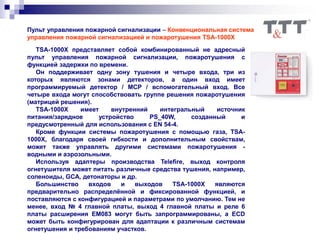

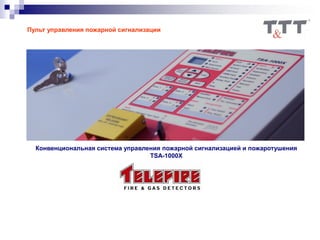

Конвенциональная система управления пожарной сигнализацией и пожаротушения
TSA-1000X

TSA-1000X представляет собой комбинированный не адресный
пульт управления пожарной сигнализации, пожаротушения c
функцией задержки по времени.
Он поддерживает одну зону тушения и четыре входа, три из
которых являются зонами детекторов, а один вход имеет
программируемый детектор / MCP / вспомогательный вход. Все
четыре входа могут способствовать группе решения пожаротушения
(матрицей решения).
TSA-1000X имеет внутренний интегральный источник
питания/зарядное устройство PS_40W, созданный и
предусмотренный для использования с EN 54-4.
Кроме функции системы пожаротушения с помощью газа, TSA-
1000X, благодаря своей гибкости и дополнительным свойствам,
может также управлять другими системами пожаротушения -
водными и аэрозольными.
Используя адаптеры производства Telefire, выход контроля
огнетушителя может питать различные средства тушения, например,
соленоиды, GCA, детонаторы и др.
Большинство входов и выходов TSA-1000X являются
предварительно распределённой и фиксированной функцией, и
поставляются с конфигурацией и параметрами по умолчанию. Тем не
менее, вход № 4 главной платы, выход 4 главной платы и реле 6
платы расширения EM083 могут быть запрограммированы, а ECD
может быть конфигурирован для адаптации к различным системам
огнетушения и требованиям участков.

2 или 3 зон
детекции
1 или 2 ручных
активации зон
Программное
обеспечение на базе ПК
Контроль и управление
одной зоной пожаротушения

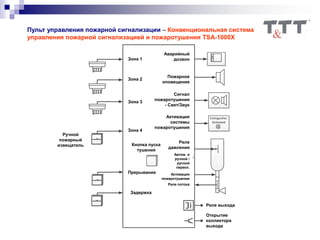

TSA-1000X

Зона 1
Зона 2
Зона 3
Зона 4
Ручной
пожарный
Прерывание
Задержка
Аварийный
дозвон
Пожарное
Сигнал
- Свет/Звук
Активация
системы
Кнопка пуска
тушения
Реле
давления
Автом. и
ручной /
ручной
перекл.
Активация
Реле потока
Реле выхода
Открытие
коллектора
выхода

TSA-200 2 64  
TSA-1000/4 4 128  
TSA-1000/8 8 256  
TSA-1000/12 12 384  
TSA-1000/16 16 512  
TSA-200X 32 64  
TSA-1000X 4 128  
2 одна зона-это выделенная для активации пожаротушения

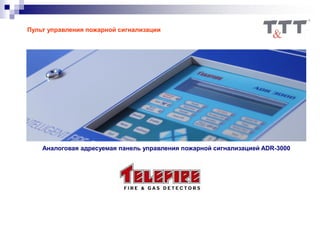

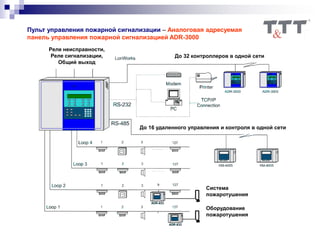

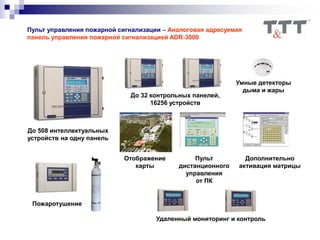

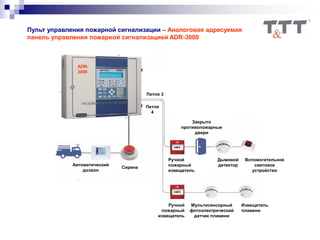

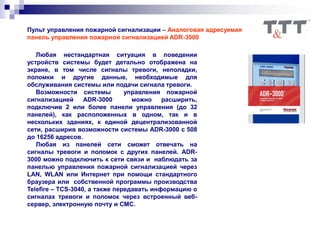

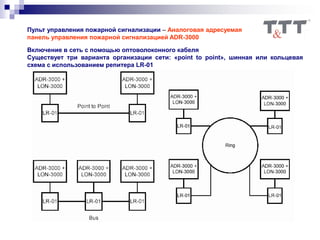

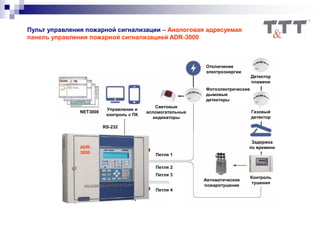

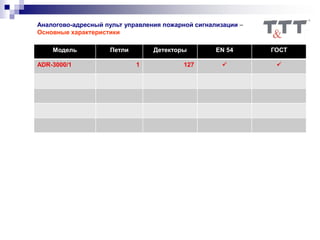

Аналоговая адресуемая панель управления пожарной сигнализацией ADR-3000

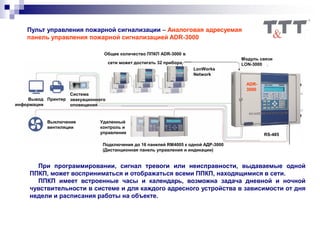

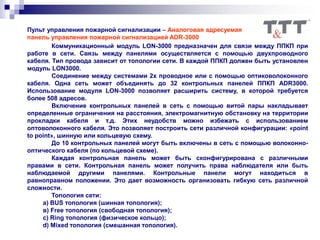

Пульт управления пожарной сигнализации – Аналоговая адресуемая
панель управления пожарной сигнализацией ADR-3000
Панель управления пожарной сигнализацией ADR-3000 создана
по последнему слову техники. Используя технологию пожарных
коммуникаций Telefire и интеллектуальные системы аналоговой
адресации, она позволяет проводить наблюдение и контроль за
приборами оповещения, чем обеспечивает максимальную
надежность и производительность систем сигнализации.
ADR-3000 занимает промежуточное положение между
обычными системами пожарной сигнализации и крупными
аналоговыми адресуемыми системами, что позволяет применять
новейшие технологии при небольших установках пожарной
сигнализации. Цена же при этом остается весьма рентабельной.
Кроме того, ADR-3000 может следить за широким диапазоном
дымовых, тепловых и газовых датчиков, и мультисенсорных
датчиков, точек оповещения, сирен, автоматических
огнетушителей, и т. д., давая возможность быстро реагировать в
случае опасности.
ADR-3000 проводит мониторинг каждого адресуемого
устройства в отдельности, в том числе следя за настройками
тревожных показателей каждого датчика и условиями включения
сигнальных устройств. Система способна проводить любые
логические операции на любом из приборов системы. Данные, в
том числе о времени и месте событий, хранятся в памяти
системы. Их можно легко считывать с большого и удобного в
пользовании LCD-дисплея, монитора ПК или распечатки.

Любая нестандартная ситуация в поведении
устройств системы будет детально отображена на
экране, в том числе сигналы тревоги, неполадки,
поломки и другие данные, необходимые для
обслуживания системы или подачи сигнала тревоги.
Возможности системы управления пожарной
сигнализацией ADR-3000 можно расширить,
подключив 2 или более панели управления (до 32
панелей), как расположенных в одном, так и в
нескольких зданиях, к единой децентрализованной
сети, расширив возможности системы ADR-3000 с 508
до 16256 адресов.
Любая из панелей сети сможет отвечать на
сигналы тревоги и поломок с других панелей. ADR-
3000 можно подключить к сети связи и наблюдать за
панелью управления пожарной сигнализацией через
LAN, WLAN или Интернет при помощи стандартного
браузера или собственной программы производства
Telefire – TCS-3040, а также передавать информацию о
сигналах тревоги и поломок через встроенный веб-
сервер, электронную почту и СМС.

Умные детекторы
дыма и жары
До 32 контрольных панелей,
16256 устройств
Отображение
карты
Пульт
дистанционного
от ПК
Удаленный мониторинг и контроль
До 508 интеллектуальных
устройств на одну панель
Пожаротушение
Дополнительно
активация матрицы

До 32 контроллеров в одной сети
До 16 удаленного управления и контроля в одной сети
Реле неисправности,
Реле сигнализации,
Общий выход
Система
Оборудование

LonWorks
Network
RS-485
Удаленный
контроль и
управление
Выключение
вентиляции
ПринтерВывод
информации
Система
эвакуационного
оповещения
Модуль связи
LON-3000
ADR-
3000
Общее количество ППКП ADR-3000 в
сети может достигать 32 прибора
При программировании, сигнал тревоги или неисправности, выдаваемые одной
ППКП, может восприниматься и отображаться всеми ППКП, находящимися в сети.
ППКП имеет встроенные часы и календарь, возможна задача дневной и ночной
чувствительности в системе и для каждого адресного устройства в зависимости от дня
недели и расписания работы на объекте.
Подключения до 16 панелей RM4005 к одной АДР-3000
(Дистанционная панель управления и индикации)

Управление и
контроль с ПК
RS-232
Световые
вспомогательные
индикаторы
Фотоэлектрические
дымовые
детекторы
Петля 1
Петля 2
Петля 3
Петля 4
Автоматическое
пожаротушение
Контроль
тушения
Задержка
по времени
Газовый
детектор
Детектор
пламени
NET3000
ADR-
3000

Петля 3
Петля
4
Автоматический
дозвон
Сирена
Дымовой
детектор
Вспомогательное
световое
устройство
Извещатель
пламени
Закрыто
противопожарные
двери
Ручной
пожарный
Мультисенсорный
фотоэлектрический
датчик пламени
Ручной
пожарный
ADR-
3000

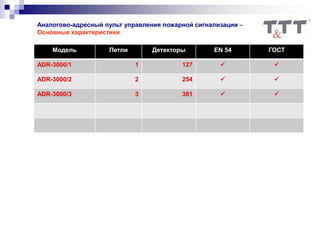

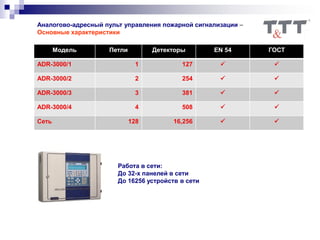

Модель Петли Детекторы EN 54 ГОСТ
ADR-3000/1 1 127  
Аналогово-адресный пульт управления пожарной сигнализации –
Основные характеристики

ADR-3000/1 1 127  
ADR-3000/2 2 254  

ADR-3000/1 1 127  
ADR-3000/2 2 254  
ADR-3000/3 3 381  

ADR-3000/1 1 127  
ADR-3000/2 2 254  
ADR-3000/3 3 381  
ADR-3000/4 4 508  

ADR-3000/1 1 127  
ADR-3000/2 2 254  
ADR-3000/3 3 381  
ADR-3000/4 4 508  
Сеть 128 16,256  
Работа в сети:
До 32-х панелей в сети
До 16256 устройств в сети

Коммуникационный модуль LON-3000 предназначен для связи между ППКП при
работе в сети. Связь между панелями осуществляется с помощью двухпроводного
кабеля. Тип провода зависит от топологии сети. В каждой ППКП должен быть установлен
модуль LON3000.
Соединение между системами 2х проводное или с помощью оптиковолоконного
кабеля. Одна сеть может объединять до 32 контрольных панелей ППКП ADR3000.
Использование модуля LON-3000 позволяет расширить систему, в которой требуется
более 508 адресов.
Включение контрольных панелей в сеть с помощью витой пары накладывает
определенные ограничения на расстояния, электромагнитную обстановку на территории
прокладки кабеля и т.д. Этих неудобств можно избежать с использованием
оптоволоконного кабеля. Это позволяет построить сети различной конфигурации: «point
to point», шинную или кольцевую схему.
До 10 контрольных панелей могут быть включены в сеть с помощью волоконно-
оптического кабеля (по кольцевой схеме).
Каждая контрольная панель может быть сконфигурирована с различными
правами в сети. Контрольная панель может получить права наблюдателя или быть
наблюдаемой другими панелями. Контрольные панели могут находиться в
равноправном положении. Это дает возможность организовать гибкую сеть различной
сложности.
Топология сети:
а) BUS топология (шинная топология);
в) Free топология (свободная топология);
с) Ring топология (физическое кольцо);
d) Mixed топология (смешанная топология).

Шинная топология
Смешанная (свободная) топология

Включение в сеть с помощью оптоволоконного кабеля
Существует три варианта организации сети: «point to point», шинная или кольцевая
схема с использованием репитера LR-01

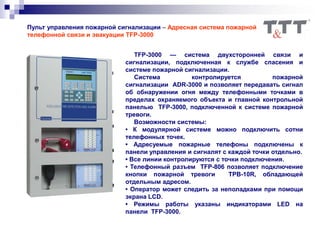

Пульт управления пожарной сигнализации – Адресная система пожарной
телефонной связи и эвакуации TFP-3000
TFP-3000 — система двухсторонней связи и
сигнализации, подключенная к службе спасения и
системе пожарной сигнализации.
Система контролируется пожарной
сигнализации ADR-3000 и позволяет передавать сигнал
об обнаружении огня между телефонными точками в
пределах охраняемого объекта и главной контрольной
панелью TFP-3000, подключенной к системе пожарной
тревоги.
Возможности системы:
• К модулярной системе можно подключить сотни
телефонных точек.
• Адресуемые пожарные телефоны подключены к
панели управления и сигналят с каждой точки отдельно.
• Все линии контролируются с точки подключения.
• Телефонный разъем TFP-806 позволяет подключение
кнопки пожарной тревоги TPB-10R, обладающей
отдельным адресом.
• Оператор может следить за неполадками при помощи
экрана LCD.
• Режимы работы указаны индикаторами LED на
панели TFP-3000.

Пульт управления пожарной сигнализации – Адресная система пожарной
телефонной связи и эвакуации TFP-3000
ADR-3000
TFP-6C Бокс хранилище +
6*TFP-1 Пожарные
телефонные трубки
TFP-3000 Пожарный
телефон
TFVE-3000 Голосовой
эвакуационный модуль
TFP-806 Адресно-
телефонный разъем
Эвакуационные
громкоговорители
TFP-1СР - телефонная
трубка + ADR-806 +
корпус

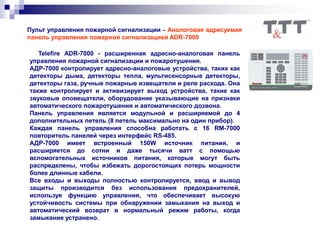

Telefire ADR-7000 - расширенная адресно-аналоговая панель
управления пожарной сигнализации и пожаротушения.
АДР-7000 контролирует адресно-аналоговые устройства, таких как
детекторы дыма, детекторы тепла, мультисенсорные детекторы,
детекторы газа, ручные пожарные извещатели и реле расхода. Она
также контролирует и активизирует выход устройства, такие как
звуковые оповещатели, оборудование указывающие на признаки
автоматического пожаротушения и автоматического дозвона.
Панель управления является модульной и расширяемой до 4
дополнительных петель (8 петель максимально на один прибор).
Каждая панель управления способна работать с 16 RM-7000
повторитель панелей через интерфейс RS-485.
АДР-7000 имеет встроенный 150W источник питания, и
расширяется до сотни и даже тысячи ватт с помощью
вспомогательных источников питания, которые могут быть
распределены, чтобы избежать дорогостоящих потерь мощности
более длинные кабели.
Все входы и выходы полностью контролируется, ввод и вывод
защиты производится без использования предохранителей,
используя функцию управления, что обеспечивает высокую
устойчивость системы при обнаружении замыкания на выход и
автоматический возврат в нормальный режим работы, когда
замыкание устранено.

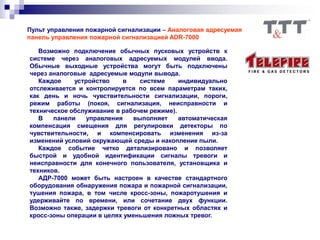

Возможно подключение обычных пусковых устройств к
системе через аналоговых адресуемых модулей ввода.
Обычные выходные устройства могут быть подключены
через аналоговые адресуемые модули вывода.
Каждое устройство в системе индивидуально
отслеживается и контролируется по всем параметрам таких,
как день и ночь чувствительности сигнализации, пороги,
режим работы (покоя, сигнализация, неисправности и
техническое обслуживание в рабочем режиме).
В панели управления выполняет автоматическая
компенсация смещения для регулировки детекторы по
чувствительности, и компенсировать изменения из-за
изменений условий окружающей среды и накопление пыли.
Каждое событие четко детализировано и позволяет
быстрой и удобной идентификации сигналы тревоги и
неисправности для конечного пользователя, установщика и
техников.
АДР-7000 может быть настроен в качестве стандартного
оборудования обнаружения пожара и пожарной сигнализации,
тушения пожара, в том числе кросс-зоны, пожаротушения и
удерживайте по времени, или сочетание двух функции.
Возможно также, задержки тревоги от конкретных областях и
кросс-зоны операции в целях уменьшения ложных тревог.

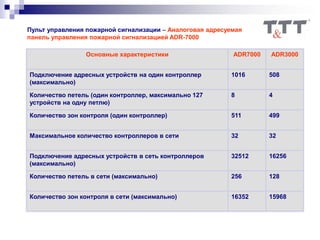

Основные характеристики ADR7000 ADR3000
Подключение адресных устройств на один контроллер
(максимально)
1016 508
Количество петель (один контроллер, максимально 127
устройств на одну петлю)
8 4
Количество зон контроля (один контроллер) 511 499
Максимальное количество контроллеров в сети 32 32
Подключение адресных устройств в сеть контроллеров
(максимально)
32512 16256
Количество петель в сети (максимально) 256 128
Количество зон контроля в сети (максимально) 16352 15968

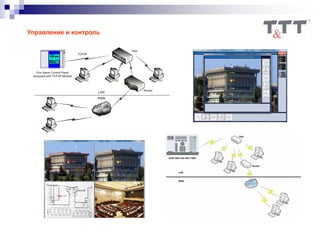

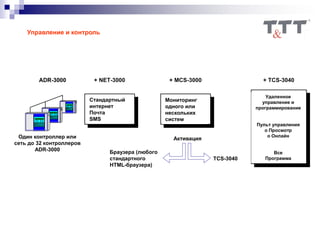

Управление и контроль

Один контроллер или
сеть до 32 контроллеров
ADR-3000
Стандартный
интернет
Почта
SMS
Мониторинг
одного или
нескольких
систем
Активация
TCS-3040
Браузера (любого
стандартного
HTML-браузера)
Удаленное
управление и
программирование
Пульт управления
о Просмотр
о Онлайн
Все
Программа
Управление и контроль

модули
ADR-812A
- ADR-812 – это контролирующий модуль, работающий как связующее
звено между адресно-аналоговым пультом управления ADR-3000 и
совместимыми двухпроводными стандартными пусковыми
устройствами или включателями.
LI-3000
LI-3000 – это адресно-аналоговый линейный разъединитель,
обеспечивающий контур шлейфа с расширенными возможностями
защиты от таких неисправностей, как короткие замыкания и обрывы
цепи, а также непрерывное функционирование цепи, изолируя
дефектный участок от остальной её части.
ADR-818A
Восьмиканальный ADR-818 является входным модулем, имеющий 2 -
или 3-проводное соединение. 3-проводные соединения используются
при подключении детекторов, требующих относительно большого
тока, таких как детекторы газа.

модули
ADR-833A
- Адресно-аналоговый блок управления пожаротушения ADR-833
контролирует, управляет и активирует системы автоматического
- ADR-833 - это многовходной/-выходной блок управления,
подключённый и контролируемый адресно-аналоговым пультом
управления ADR-3000.
- Управление пожаротушением и команды выполняются ADR-833 при
получении указаний от ADR-3000..
- ADR-833 включает 3 контролируемых выхода, 2 реле и 3
контролируемых входа. Выходы активируют: (а) автоматические
огнетушители, (б) сирену пожарной сигнализации и (в) устройства для
оповещения об эвакуации. Реле: одно отвечает за сбои, другое
включает сигнал тревоги. Входы: (а) механическое отключение
пожаротушения - электрически, (б) подавление пожаротушения и (в)
выключатель давления огнетушителей (см. рисунок 1).
- ADR-833 работает от питания 24 В постоянного тока. подаваемого
непосредственно с пульта управления или с такого удалённого
источника питания, как адресно-аналоговый блок питания ADR-34А или
ADR-9090P компании Telefire.

модули

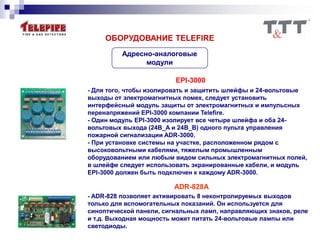

EPI-3000
- Для того, чтобы изолировать и защитить шлейфы и 24-вольтовые
выходы от электромагнитных помех, следует установить
интерфейсный модуль защиты от электромагнитных и импульсных
перенапряжений EPI-3000 компании Telefire.
- Один модуль EPI-3000 изолирует все четыре шлейфа и оба 24-
вольтовых выхода (24В_A и 24В_B) одного пульта управления
пожарной сигнализации ADR-3000.
- При установке системы на участке, расположенном рядом с
высоковольтными кабелями, тяжелым промышленным
оборудованием или любым видом сильных электромагнитных полей,
в шлейфе следует использовать экранированные кабели, и модуль
EPI-3000 должен быть подключен к каждому ADR-3000.
ADR-828A
- ADR-828 позволяет активировать 8 неконтролируемых выходов
только для вспомогательных показаний. Он используется для
синоптической панели, сигнальных ламп, направляющих знаков, реле
и т.д. Выходная мощность может питать 24-вольтовые лампы или
светодиоды.

модули
ADR-805A
- ADR-805 связывает ADR-3000 с такими переключателями или
датчиками, как датчики давления, клапаны, реле расхода или
контролирующие переключатели.
- Модуль питается от шлейфа. Вход модуля контролируется на случай
обрыва цепи, включения сигнализации и в нормальном состоянии.
Короткое замыкание входной линии рассматривается как сигнал
тревоги или активация. Оконечное устройство является резистором
100 кОм.
- Модуль ADR-805 должен быть установлен не далее 1 м от
выключателя.
- ADR-805 занимает один адрес. Адрес хранится в энергонезависимой
памяти модуля и может быть запрограммирован или проверен с
помощью PROG-4000 адресно-аналогового детектора и
вспомогательного программирующего устройства.
- Модуль ADR-805 контролируется с помощью пульта управления и
соединяется с ним через шлейф.

модули

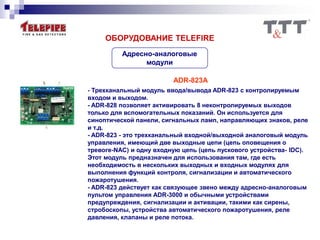

ADR-823A
- Трехканальный модуль ввода/вывода ADR-823 с контролируемым
входом и выходом.
- ADR-828 позволяет активировать 8 неконтролируемых выходов
только для вспомогательных показаний. Он используется для
синоптической панели, сигнальных ламп, направляющих знаков, реле
и т.д.
- ADR-823 - это трехканальный входной/выходной аналоговый модуль
управления, имеющий две выходные цепи (цепь оповещения о
тревоге-NAC) и одну входную цепь (цепь пускового устройства- IDC).
Этот модуль предназначен для использования там, где есть
необходимость в нескольких выходных и входных модулях для
выполнения функций контроля, сигнализации и автоматического
- ADR-823 действует как связующее звено между адресно-аналоговым
пультом управления ADR-3000 и обычными устройствами
предупреждения, сигнализации и активации, такими как сирены,
стробоскопы, устройства автоматического пожаротушения, реле
давления, клапаны и реле потока.

Программное обеспечение для программирования и
контроля TCS-3040
- TCS-3040 (Управляющая программа Telefire) представляет собой мощный
интерфейсный инструмент, позволяющий осуществлять контроль пульта
управления и выполнять такие общие задачи, как дистанционное
программирование проекта с использованием персонального компьютера.
- TCS-3040 может использовать компьютерный модем для дистанционного
подключения через телефонную линию к ADR-3000 с помощью дополнительного
модема MCID-34. Если ADR-3000 оснащён модулем Telefire NET-3000, TCS-3040
может выполнять ту же функцию по TCP/IP через внутреннюю сеть организации
или Интернет при наличии такой связи.
Программа контроля централизованных систем пожарной
сигнализации MCS-3000
- Программа контроля централизованных систем пожарной сигнализации MCS-3000
является программным обеспечением Microsoft Windows, контролирующим
системы пожарной сигнализации, оснащённые использующий Интернет модуль
контроля и оповещения NET-3000.
- MCS-3000 постоянно сканирует по LAN/WAN все настроенные панели, что
позволяет следить за несколькими пультами управления пожарной сигнализации с
помощью одного экрана, концентрирующего состояние всей системы, включая
нормальную работу, сигнализацию и проблемы.

ПО для программирования и контроля TCS-3040
- TCS-3040 (Управляющая программа Telefire) представляет собой мощный интерфейсный
инструмент, позволяющий осуществлять контроль пульта управления и выполнять такие
общие задачи, как дистанционное программирование проекта с использованием
персонального компьютера.
- TCS-3040 может использовать компьютерный модем для дистанционного подключения
через телефонную линию к ADR-3000 с помощью дополнительного модема MCID-34. Если
ADR-3000 оснащён модулем Telefire NET-3000, TCS-3040 может выполнять ту же функцию по
TCP/IP через внутреннюю сеть организации или Интернет при наличии такой связи.
Программа контроля централизованных систем ПС MCS-3000
- Программа контроля централизованных систем пожарной сигнализации MCS-3000
является программным обеспечением Microsoft Windows, контролирующим системы
пожарной сигнализации, оснащённые использующий Интернет модуль контроля и
оповещения NET-3000.
- MCS-3000 постоянно сканирует по LAN/WAN все настроенные панели, что позволяет
следить за несколькими пультами управления пожарной сигнализации с помощью одного
экрана, концентрирующего состояние всей системы, включая нормальную работу,
сигнализацию и проблемы.
PROG-4000 Адресно-аналоговое программирующее устройство для
детекторов и приспособлений
- PROG-4000 – это инструмент для программирования и тестирования всех адресно-
аналоговых устройств Telefire, таких как детекторы, устройства для ручной активации
сигнала пожарной тревоги, модули ввода и вывода, удалённые источники питания и т.д.

Система NET MODULES ™ Internet позволяет производить
наблюдение и контроль
- Использующий Интернет-технологии модуль контроля и оповещения
компании Telefire усовершенствовал характеристики пультов управления
пожарной сигнализации ADR-3000, TSA-1000 и TSA-200 посредством
применения систем дистанционного контроля и распределения происшествий.
- Встроенный сервер позволяет осуществлять дистанционный контроль
состояния пульта управления пожарной сигнализации с использованием
стандартного веб-браузера. Веб-сервер предоставляет данные о состояния
системы и такую важную информацию о ней, как местоположение, адрес и
контактные номера телефона.
- Дополнительное уведомление о происшествиях по электронной почте.
Сообщение включает в себя краткое описание и гиперссылку для быстрого
просмотра состояния системы.
- Уведомление о происшествиях посредством SMS-сообщения.
- Дистанционная диагностика с помощью программного обеспечения компании
Telefire TCS-3040. Происшествия передаются отдельным детекторам или
модулю ввода/вывода для адресно-аналогового пульта управления пожарной
сигнализации ADR-3000, а также в конкретную зону для обычных пультов
управления пожарной сигнализации TSA-1000 и TSA-200.
Система NET MODULES
Internet

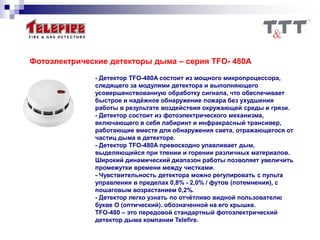

Фотоэлектрические детекторы дыма – серия TFO- 480А
- Детектор TFO-480A состоит из мощного микропроцессора,
следящего за модулями детектора и выполняющего
усовершенствованную обработку сигнала, что обеспечивает
быстрое и надёжное обнаружение пожара без ухудшения
работы в результате воздействия окружающей среды и грязи.
- Детектор состоит из фотоэлектрического механизма,
включающего в себя лабиринт и инфракрасный трансивер,
работающие вместе для обнаружения света, отражающегося от
частиц дыма в детекторе.
- Детектор TFO-480A превосходно улавливает дым,
выделяющийся при тлении и горении различных материалов.
Широкий динамический диапазон работы позволяет увеличить
промежутки времени между чистками.
- Чувствительность детектора можно регулировать с пульта
управления в пределах 0,8% - 2,0% / футов (потемнения), с
пошаговым возрастанием 0,2%.
- Детектор легко узнать по отчётливо видной пользователю
букве О (оптический). обозначенной на его крышке.
TFO-480 – это передовой стандартный фотоэлектрический
детектор дыма компании Telefire.

Мультисенсорные детекторы TPH-482
- TPH-482 – это управляемый микропроцессором
мультисенсорный детектор компании Telefire, сочетающий в себе
фотоэлектрические и тепловые датчики для
усовершенствованного обнаружения пожара.
- Данный детектор состоит из фотоэлектрического сенсорного
механизма, включающего вентилируемую камеру (лабиринт),
инфракрасный трансивер, определяющий свет, рассеянный от
частиц дыма в камере, и тепловой датчик, измеряющий
температуру окружающей среды.
- Детектор использует интеллектуальный алгоритм для анализа
физических параметров (дыма и тепла), оценки их величин и
тенденций, и динамического изменения его чувствительности.
Этот процесс уменьшает частоту ложных тревог, не снижая
чувствительности к реальному пожару.
- Микропроцессор детектора TPH-482 использует передовые
алгоритмы для анализа трёх физических параметров с целью
лучше отличать пожар от других физических явлений, способных
производить дым или повышение температуры.
- TPH-482A – это управляемый микропроцессором
мультисенсорный детектор, сочетающий в себе
фотоэлектрический и тепловой датчики для усовершенствования
возможностей обнаружения пожара.

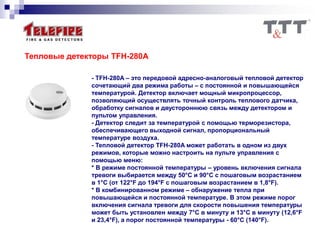

Тепловые детекторы TFH-280A
- TFH-280A – это передовой адресно-аналоговый тепловой детектор
сочетающий два режима работы – с постоянной и повышающейся
температурой. Детектор включает мощный микропроцессор,
позволяющий осуществлять точный контроль теплового датчика,
обработку сигналов и двустороннюю связь между детектором и
пультом управления.
- Детектор следит за температурой с помощью терморезистора,
обеспечивающего выходной сигнал, пропорциональный
температуре воздуха.
- Тепловой детектор TFH-280A может работать в одном из двух
режимов, которые можно настроить на пульте управления с
помощью меню:
* В режиме постоянной температуры – уровень включения сигнала
тревоги выбирается между 50°C и 90°C с пошаговым возрастанием
в 1°C (от 122°F до 194°F с пошаговым возрастанием в 1,8°F).
* В комбинированном режиме – обнаружение тепла при
повышающейся и постоянной температуре. В этом режиме порог
включения сигнала тревоги для скорости повышения температуры
может быть установлен между 7°С в минуту и 13°C в минуту (12,6°F
и 23,4°F), а порог постоянной температуры - 60°C (140°F).

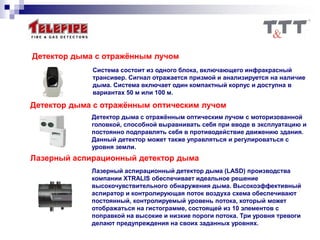

Детектор дыма с отражённым лучом
Система состоит из одного блока, включающего инфракрасный
трансивер. Сигнал отражается призмой и анализируется на наличие
дыма. Система включает один компактный корпус и доступна в
вариантах 50 м или 100 м.
Детектор дыма с отражённым оптическим лучом
Детектор дыма с отражённым оптическим лучом с моторизованной
головкой, способной выравнивать себя при вводе в эксплуатацию и
постоянно подправлять себя в противодействие движению здания.
Данный детектор может также управляться и регулироваться с
уровня земли.
Лазерный аспирационный детектор дыма
Лазерный аспирационный детектор дыма (LASD) производства
компании XTRALIS обеспечивает идеальное решение
высокочувствительного обнаружения дыма. Высокоэффективный
аспиратор и контролирующая поток воздуха схема обеспечивают
постоянный, контролируемый уровень потока, который может
отображаться на гистограмме, состоящей из 10 элементов с
поправкой на высокие и низкие пороги потока. Три уровня тревоги
делают предупреждения на своих заданных уровнях.

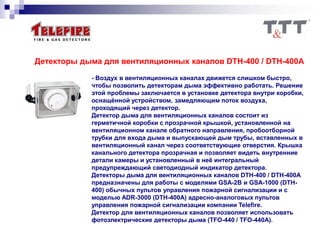

Детекторы дыма для вентиляционных каналов DTH-400 / DTH-400A
- Воздух в вентиляционных каналах движется слишком быстро,
чтобы позволить детекторам дыма эффективно работать. Решение
этой проблемы заключается в установке детектора внутри коробки,
оснащённой устройством, замедляющим поток воздуха,
проходящий через детектор.
Детектор дыма для вентиляционных каналов состоит из
герметичной коробки с прозрачной крышкой, установленной на
вентиляционном канале обратного направления, пробоотборной
трубки для входа дыма и выпускающей дым трубы, вставленных в
вентиляционный канал через соответствующие отверстия. Крышка
канального детектора прозрачная и позволяет видеть внутренние
детали камеры и установленный в неё интегральный
предупреждающий светодиодный индикатор детектора.
Детекторы дыма для вентиляционных каналов DTH-400 / DTH-400A
предназначены для работы с моделями GSA-2В и GSA-1000 (DTH-
400) обычных пультов управления пожарной сигнализации и с
моделью ADR-3000 (DTH-400A) адресно-аналоговых пультов
управления пожарной сигнализации компании Telefire.
Детектор для вентиляционных каналов позволяет использовать
фотоэлектрические детекторы дыма (TFO-440 / TFO-440A).

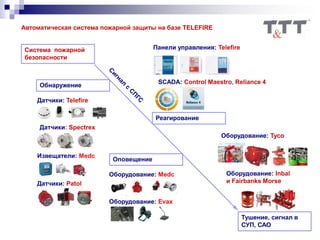

Автоматическая система пожарной защиты на базе TELEFIRE
Система пожарной
безопасности
Обнаружение
Реагирование
Тушение, сигнал в
СУП, САО
SCADA: Control Maestro, Reliance 4
Панели управления: Telefire
Датчики: Telefire
Датчики: Spectrex
Оборудование: Tyco
Оборудование: Inbal
и Fairbanks Morse
Оповещение
Оборудование: Medc
Извещатели: Medc
Датчики: Patol
Оборудование: Evax

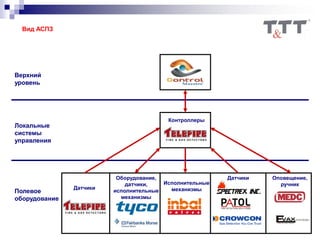

Вид АСПЗ
Верхний
уровень
Локальные
системы
Полевое
оборудование
Датчики
Контроллеры
Оборудование,
датчики,
исполнительные
механизмы
Исполнительные
механизмы
Датчики Оповещение,
ручник

Структурная схема SCADA АСПЗ:
1 уровень - верхний (программный)
Автоматизированное рабочее место
(АРМ) оператора (диспетчера),
информационные панели
Автоматизированное
рабочее место (АРМ)
инженера
Коммутатор
Сервер
(резервный)
Преобразователь
Ethernet – оптика
Сервер
Оптическая сеть – технологическое кольцо АСПЗ
К контурам системы
пожарной защиты
К контурам системы
пожарной защиты
Автоматизированное
рабочее место (АРМ)
клиента

2 уровень – контур системы пожарной защиты
(аппаратный)
Оптическая сеть – технологическое кольцо АСПЗ
Коммутатор
Преобразователь
Ethernet – оптика
ADR-3000 ADR-3000 ADR-3000
NET NET NET
LON LON LON
Резервированное оптическое кольцо LON-сети
Line
LRW
-102
LRW
-102
LRW
-102
LI-3000
Шлейф (мах -127, рекомендовано -100 адресов)
От 1 до 4
адресных шлейфа
АDR-812A АDR-818A АDR-833A АDR-828A АDR-805A

Общий вид

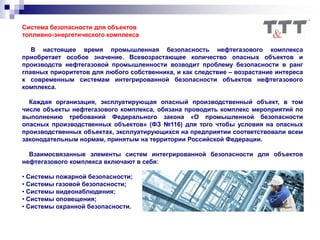

Система безопасности для объектов
топливно-энергетического комплекса
В настоящее время промышленная безопасность нефтегазового комплекса
приобретает особое значение. Всевозрастающее количество опасных объектов и
производств нефтегазовой промышленности возводит проблему безопасности в ранг
главных приоритетов для любого собственника, и как следствие – возрастание интереса
к современным системам интегрированной безопасности объектов нефтегазового
комплекса.
Каждая организация, эксплуатирующая опасный производственный объект, в том
числе объекты нефтегазового комплекса, обязана проводить комплекс мероприятий по
выполнению требований Федерального закона «О промышленной безопасности
опасных производственных объектов» (ФЗ №116) для того чтобы условия на опасных
производственных объектах, эксплуатирующихся на предприятии соответствовали всем
законодательным нормам, принятым на территории Российской Федерации.
Взаимосвязанные элементы систем интегрированной безопасности для объектов
нефтегазового комплекса включают в себя:
• Системы пожарной безопасности;
• Системы газовой безопасности;
• Системы видеонаблюдения;
• Системы оповещения;
• Системы охранной безопасности.

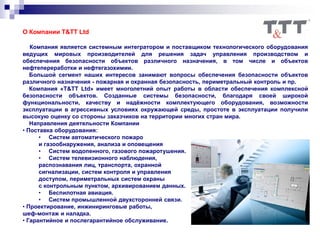

О Компании T&TT Ltd
Компания является системным интегратором и поставщиком технологического оборудования
ведущих мировых производителей для решения задач управления производством и
обеспечения безопасности объектов различного назначения, в том числе и объектов
нефтепереработки и нефтегазохимии.
Большой сегмент наших интересов занимают вопросы обеспечения безопасности объектов
различного назначения - пожарная и охранная безопасность, периметральный контроль и пр.
Компания «T&TT Ltd» имеет многолетний опыт работы в области обеспечения комплексной
безопасности объектов. Созданные системы безопасности, благодаря своей широкой
функциональности, качеству и надёжности комплектующего оборудования, возможности
эксплуатации в агрессивных условиях окружающей среды, простоте в эксплуатации получили
высокую оценку со стороны заказчиков на территории многих стран мира.
Направления деятельности Компании
• Поставка оборудования:
• Систем автоматического пожаро
и газообнаружения, анализа и оповещения
• Систем водопенного, газового пожаротушения.
• Систем телевизионного наблюдения,
распознавания лиц, транспорта, охранной
сигнализации, систем контроля и управления
доступом, периметральных систем охраны
с контрольным пунктом, архивированием данных.
• Беспилотная авиация.
• Систем промышленной двухсторонней связи.
• Проектирование, инжиниринговые работы,
шеф-монтаж и наладка.
• Гарантийное и послегарантийное обслуживание.

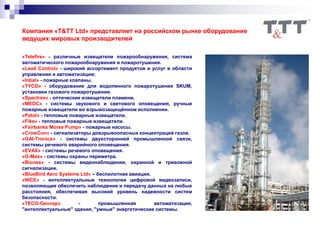

«Telefire» - различные извещатели пожарообнаружения, система
автоматического пожарообнаружения и пожаротушения.
«Lead Control» - широкий ассортимент продуктов и услуг в области
управления и автоматизации;
«Inbal» - пожарные клапаны.
«TYCO» - оборудование для водопенного пожаротушения SKUM,
установки газового пожаротушения.
«Spectrex» - оптические извещатели пламени.
«MEDC» - системы звукового и светового оповещения, ручные
пожарные извещатели во взрывозащищённом исполнении.
«Patol» - тепловые пожарные извещатели.
«Fike» - тепловые пожарные извещатели.
«Fairbanks Morse Pump» - пожарные насосы.
«CrowCon» - сигнализаторы довзрывоопасных концентраций газов.
«GAI-Tronics» - системы двухсторонней промышленной связи,
системы речевого аварийного оповещения.
«EVAX» - системы речевого оповещения.
«G-Max» - системы охраны периметра.
«Biones» - системы видеонаблюдения, охранной и тревожной
сигнализации.
«BlueBird Aero Systems Ltd» – беспилотная авиация.
«NICE» - интеллектуальные технологии цифровой видеозаписи,
позволяющие обеспечить наблюдение и передачу данных на любые
расстояния, обеспечивая высокий уровень надежности систем
безопасности.
«TECO-Geovap» - промышленная автоматизация,
"интеллектуальные" здания, "умные" энергетические системы.
Компания «T&TT Ltd» представляет на российском рынке оборудование
ведущих мировых производителей

Реализованные проекты Компанией «T&TT Ltd»

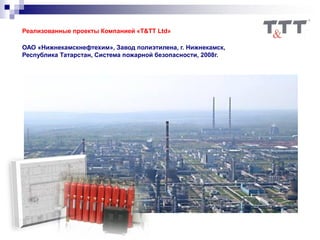

ОАО «Нижнекамскнефтехим», Завод полиэтилена, г. Нижнекамск,
Республика Татарстан, Система пожарной безопасности, 2008г.

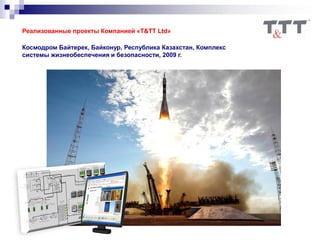

Космодром Байтерек, Байконур, Республика Казахстан, Комплекс
системы жизнеобеспечения и безопасности, 2009 г.

ОАО «ТАНЕКО», г. Нижнекамск, Республика Татарстан, Комплексная
система пожарной безопасности, с 2008 г. по настоящее время

ОАО «ТАИФ-НК», Установка ЭЛОУ-АВТ-7, г. Нижнекамск, Республика
Татарстан, Система пожарной безопасности, 2010 г.

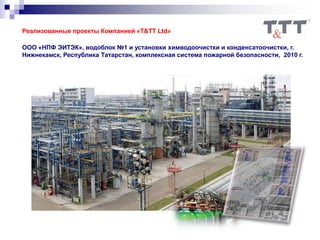

ООО «НПФ ЭИТЭК», водоблок №1 и установки химводоочистки и конденсатоочистки, г.
Нижнекамск, Республика Татарстан, комплексная система пожарной безопасности, 2010 г.

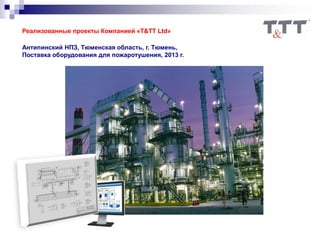

Антипинский НПЗ, Тюменская область, г. Тюмень,
Поставка оборудования для пожаротушения, 2013 г.

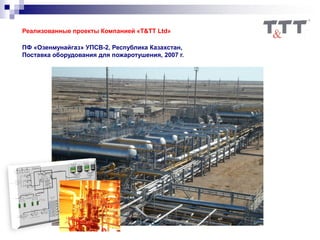

ПФ «Озенмунайгаз» УПСВ-2, Республика Казахстан,
Поставка оборудования для пожаротушения, 2007 г.

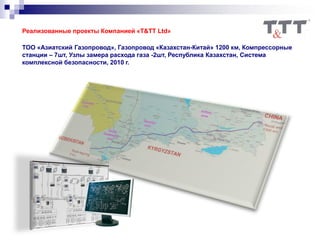

ТОО «Азиатский Газопровод», Газопровод «Казахстан-Китай» 1200 км, Компрессорные
станции – 7шт, Узлы замера расхода газа -2шт, Республика Казахстан, Система
комплексной безопасности, 2010 г.

Здание «Дата Центр», г. Казань, Республика Татарстан, Система безопасности
(интеллектуальная система управления и контроля), 2010 г.

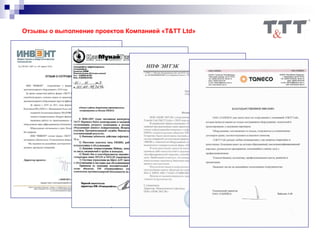

Отзывы о выполнение проектов Компанией «T&TT Ltd»

СПАСИБО ЗА ВНИМАНИЕ!
Представительство в Казахстане.
radenkomichael@gmail.com
+ 7 701-715-0885
Представительство в Уругвае.
weynicolas@hotmail.com
+598 095 840 069
Представительство в России.
3757720@mail.ru
+7-917-375-77-20. Яхин Раис Ринатович

Автоматическая система пожарной сигнализации TELEFIRE

More Related Content

What's hot

Viewers also liked

Similar to Автоматическая система пожарной сигнализации TELEFIRE

Автоматическая система пожарной сигнализации TELEFIRE
