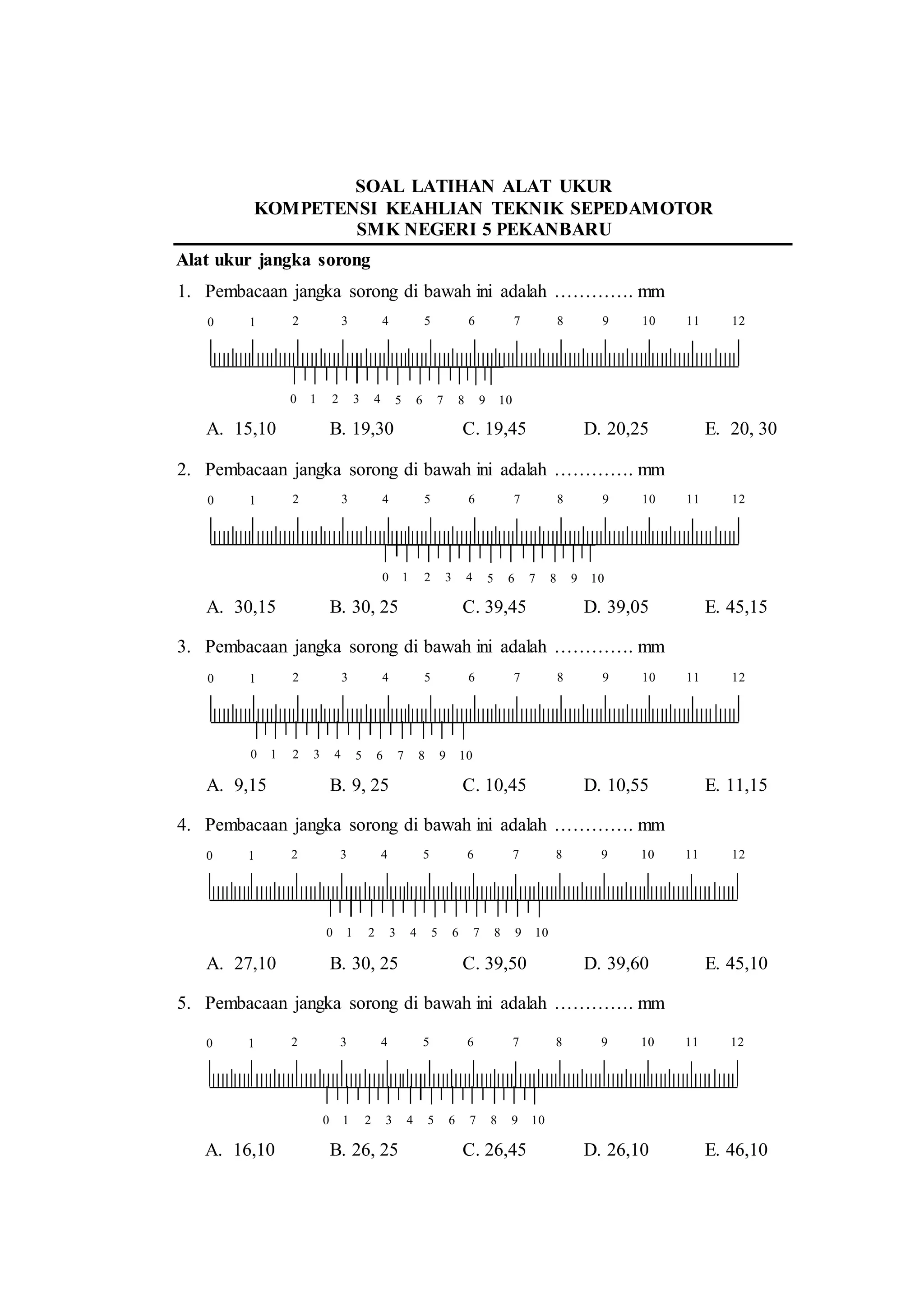

1. SOAL LATIHAN ALAT UKUR
KOMPETENSI KEAHLIAN TEKNIK SEPEDAMOTOR
SMK NEGERI 5 PEKANBARU
Alat ukur jangka sorong
1. Pembacaan jangka sorong di bawah ini adalah …………. mm
A. 15,10 B. 19,30 C. 19,45 D. 20,25 E. 20, 30
2. Pembacaan jangka sorong di bawah ini adalah …………. mm
A. 30,15 B. 30, 25 C. 39,45 D. 39,05 E. 45,15
3. Pembacaan jangka sorong di bawah ini adalah …………. mm
A. 9,15 B. 9, 25 C. 10,45 D. 10,55 E. 11,15
4. Pembacaan jangka sorong di bawah ini adalah …………. mm
A. 27,10 B. 30, 25 C. 39,50 D. 39,60 E. 45,10
5. Pembacaan jangka sorong di bawah ini adalah …………. mm
A. 16,10 B. 26, 25 C. 26,45 D. 26,10 E. 46,10
12
0 1 2 3 4 5 6 7 8 9 10
2 3 4 5 6 7 8 9 10 110 1
122 3 4 5 6 7 8 9 10 110 1
0 1 2 3 4 5 6 7 8 9 10
5 6 7 8 9 10
0 12
0 1 2 3 4
2 3 4 5 6 7 8 9 10 111
0 12
0 1 2 3 4 5 6 7 8 9 10
2 3 4 5 6 7 8 9 10 111
122 3 4 5 6 7 8 9 10 110 1
0 1 2 3 4 5 6 7 8 9 10

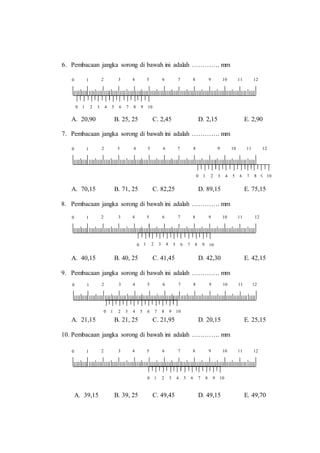

2. 6. Pembacaan jangka sorong di bawah ini adalah …………. mm
A. 20,90 B. 25, 25 C. 2,45 D. 2,15 E. 2,90
7. Pembacaan jangka sorong di bawah ini adalah …………. mm
A. 70,15 B. 71, 25 C. 82,25 D. 89,15 E. 75,15
8. Pembacaan jangka sorong di bawah ini adalah …………. mm
A. 40,15 B. 40, 25 C. 41,45 D. 42,30 E. 42,15
9. Pembacaan jangka sorong di bawah ini adalah …………. mm
A. 21,15 B. 21, 25 C. 21,95 D. 20,15 E. 25,15
10. Pembacaan jangka sorong di bawah ini adalah …………. mm
A. 39,15 B. 39, 25 C. 49,45 D. 49,15 E. 49,70
12
0 1 2 3 4 5 6 7 8 9 10
2 3 4 5 6 7 8 9 10 110 1
0 122 3 4 5 6 7 8 9 10 11
0 1 2 3 4 5 6 7 8 9 10
1
12
0 1 2 3 4 5 6 7 8 9 10
2 3 4 5 6 7 8 9 10 110 1
12
0 1 2 3 4 5 6 7 8 9 10
2 3 4 5 6 7 8 9 10 110 1
12
0 1 2 3 4 5 6 7 8 9 10
2 3 4 5 6 7 8 9 10 110 1

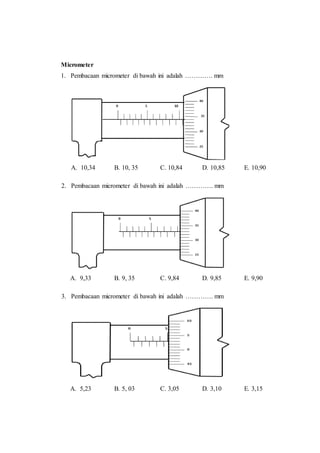

3. Micrometer
1. Pembacaan micrometer di bawah ini adalah …………. mm
A. 10,34 B. 10, 35 C. 10,84 D. 10,85 E. 10,90
2. Pembacaan micrometer di bawah ini adalah …………. mm
A. 9,33 B. 9, 35 C. 9,84 D. 9,85 E. 9,90
3. Pembacaan micrometer di bawah ini adalah …………. mm
A. 5,23 B. 5, 03 C. 3,05 D. 3,10 E. 3,15

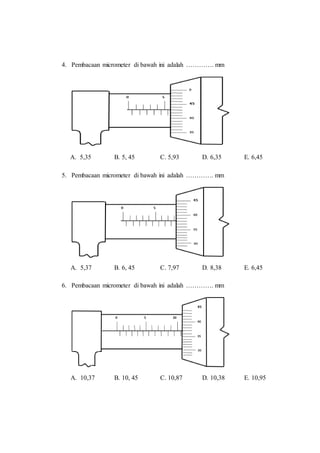

4. 4. Pembacaan micrometer di bawah ini adalah …………. mm
A. 5,35 B. 5, 45 C. 5,93 D. 6,35 E. 6,45
5. Pembacaan micrometer di bawah ini adalah …………. mm
A. 5,37 B. 6, 45 C. 7,97 D. 8,38 E. 6,45
6. Pembacaan micrometer di bawah ini adalah …………. mm
A. 10,37 B. 10, 45 C. 10,87 D. 10,38 E. 10,95

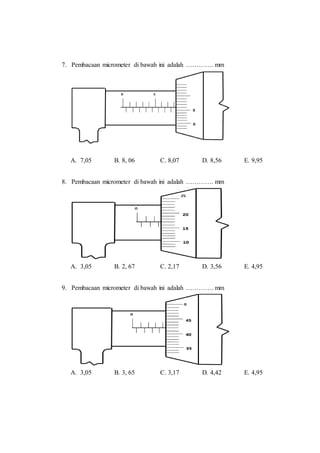

5. 7. Pembacaan micrometer di bawah ini adalah …………. mm
A. 7,05 B. 8, 06 C. 8,07 D. 8,56 E. 9,95
8. Pembacaan micrometer di bawah ini adalah …………. mm
A. 3,05 B. 2, 67 C. 2,17 D. 3,56 E. 4,95
9. Pembacaan micrometer di bawah ini adalah …………. mm
A. 3,05 B. 3, 65 C. 3,17 D. 4,42 E. 4,95

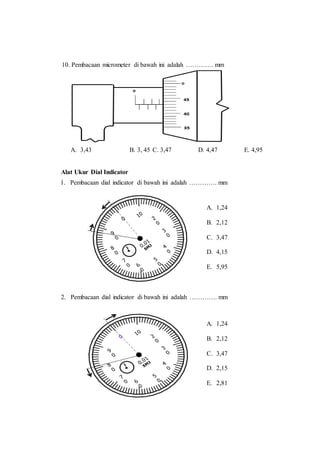

6. 10. Pembacaan micrometer di bawah ini adalah …………. mm
A. 3,43 B. 3, 45 C. 3,47 D. 4,47 E. 4,95
Alat Ukur Dial Indicator
1. Pembacaan dial indicator di bawah ini adalah …………. mm
2. Pembacaan dial indicator di bawah ini adalah …………. mm
A. 1,24
B. 2,12
C. 3,47
D. 4,15
E. 5,95
A. 1,24
B. 2,12
C. 3,47
D. 2,15
E. 2,81

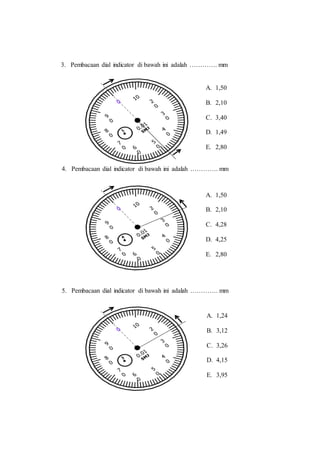

7. 3. Pembacaan dial indicator di bawah ini adalah …………. mm
4. Pembacaan dial indicator di bawah ini adalah …………. mm
5. Pembacaan dial indicator di bawah ini adalah …………. mm
A. 1,50
B. 2,10
C. 3,40
D. 1,49
E. 2,80
A. 1,50
B. 2,10
C. 4,28
D. 4,25
E. 2,80
A. 1,24
B. 3,12
C. 3,26
D. 4,15
E. 3,95

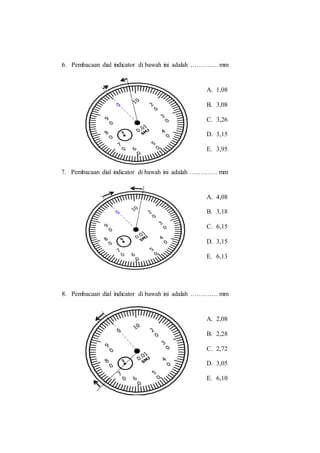

8. 6. Pembacaan dial indicator di bawah ini adalah …………. mm
7. Pembacaan dial indicator di bawah ini adalah …………. mm
8. Pembacaan dial indicator di bawah ini adalah …………. mm
A. 1,08
B. 3,08
C. 3,26
D. 3,15
E. 3,95
A. 4,08
B. 3,18
C. 6,15
D. 3,15
E. 6,13
A. 2,08
B. 2,28
C. 2,72
D. 3,05
E. 6,10

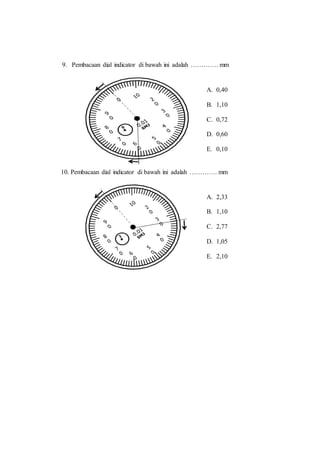

9. 9. Pembacaan dial indicator di bawah ini adalah …………. mm
10. Pembacaan dial indicator di bawah ini adalah …………. mm
A. 0,40
B. 1,10
C. 0,72
D. 0,60
E. 0,10
A. 2,33
B. 1,10
C. 2,77
D. 1,05
E. 2,10

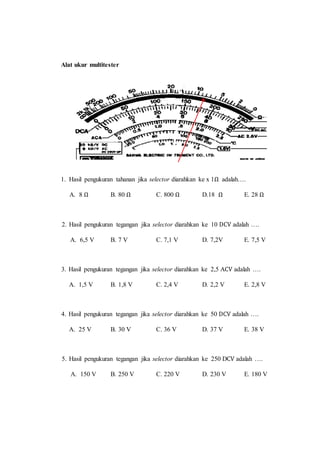

10. Alat ukur multitester
1. Hasil pengukuran tahanan jika selector diarahkan ke x 1Ω adalah….
A. 8 Ω B. 80 Ω C. 800 Ω D.18 Ω E. 28 Ω
2. Hasil pengukuran tegangan jika selector diarahkan ke 10 DCV adalah ….
A. 6,5 V B. 7 V C. 7,1 V D. 7,2V E. 7,5 V
3. Hasil pengukuran tegangan jika selector diarahkan ke 2,5 ACV adalah ….
A. 1,5 V B. 1,8 V C. 2,4 V D. 2,2 V E. 2,8 V
4. Hasil pengukuran tegangan jika selector diarahkan ke 50 DCV adalah ….
A. 25 V B. 30 V C. 36 V D. 37 V E. 38 V
5. Hasil pengukuran tegangan jika selector diarahkan ke 250 DCV adalah ….
A. 150 V B. 250 V C. 220 V D. 230 V E. 180 V

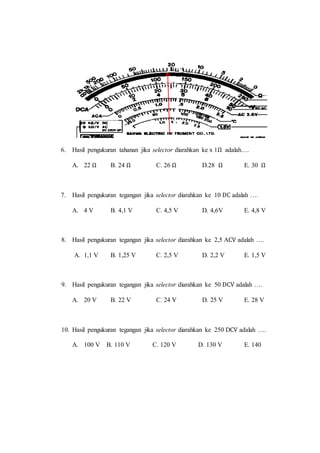

11. 6. Hasil pengukuran tahanan jika selector diarahkan ke x 1Ω adalah….
A. 22 Ω B. 24 Ω C. 26 Ω D.28 Ω E. 30 Ω
7. Hasil pengukuran tegangan jika selector diarahkan ke 10 DC adalah ….
A. 4 V B. 4,1 V C. 4,5 V D. 4,6V E. 4,8 V
8. Hasil pengukuran tegangan jika selector diarahkan ke 2,5 ACV adalah ….
A. 1,1 V B. 1,25 V C. 2,5 V D. 2,2 V E. 1,5 V
9. Hasil pengukuran tegangan jika selector diarahkan ke 50 DCV adalah ….
A. 20 V B. 22 V C. 24 V D. 25 V E. 28 V
10. Hasil pengukuran tegangan jika selector diarahkan ke 250 DCV adalah ….
A. 100 V B. 110 V C. 120 V D. 130 V E. 140
