Smart Mirror for Digital Signage 주식회사 솔루팜의 스마트미러 솔루션 제안서

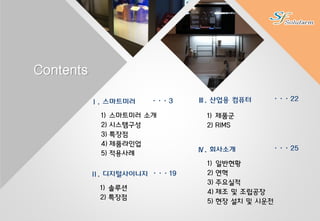

2. Contents

4. Perfect Optical Crystal Mirror
스마트미러는 특수증착 처리된 유리를 사용하여 평소에는 일반거울과 같이
보이다가 디스플레이 출력시 컨텐츠 화면이 거울에 나타나는 새로운 컨셉의
디지털 영상 디스플레이 솔루션 입니다.
1) 스마트미러 소개
4

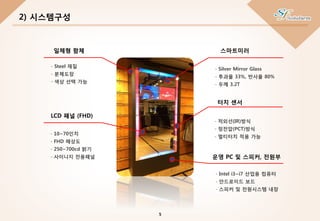

5. 일체형 함체 스마트미러
터치 센서
LCD 패널 (FHD)
운영 PC 및 스피커, 전원부
- Steel 재질
- 분체도장
- 색상 선택 가능
- 10~70인치
- FHD 해상도
- 250~700cd 밝기
- 사이니지 전용패널
- Silver Mirror Glass
- 투과율 33%, 반사율 80%
- 두께 3.2T
- 적외선(IR)방식
- 정전압(PCT)방식
- 멀티터치 적용 가능
- Intel i3~i7 산업용 컴퓨터
- 안드로이드 보드
- 스피커 및 전원시스템 내장
2) 시스템구성
5

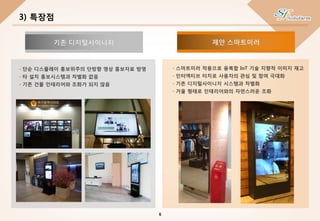

6. - 스마트미러 적용으로 융복합 IoT 기술 지향적 이미지 재고
- 인터액티브 터치로 사용자의 관심 및 참여 극대화
- 기존 디지털사이니지 시스템과 차별화
- 거울 형태로 인테리어와의 자연스러운 조화
3) 특장점
제안 스마트미러
- 단순 디스플레이 홍보위주의 단방향 영상 홍보자료 방영
- 타 설치 홍보시스템과 차별화 없음
- 기존 건물 인테리어와 조화가 되지 않음
기존 디지털사이니지
6

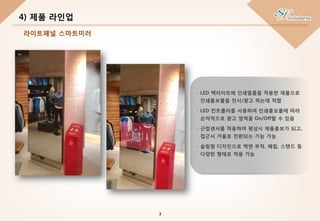

7. - LED 백라이트에 인쇄필름을 적용한 제품으로
인쇄홍보물을 전시/광고 하는데 적합
- LED 컨트롤러를 사용하여 인쇄홍보물에 따라
순차적으로 광고 영역을 On/Off할 수 있음
- 근접센서를 적용하여 평상시 제품홍보가 되고,
접근시 거울로 전환되는 기능 가능
- 슬림형 디자인으로 벽면 부착, 매립, 스탠드 등
다양한 형태로 적용 가능
4) 제품 라인업
7
라이트패널 스마트미러

8. - LCD 디스플레이 패널에 스마트미러를 적용하여 심플한
스마트미러 솔루션 구현
- 안드로이드 보드 적용하여 동영상 및 홍보 이미지 표출 가능
- 근접센서를 적용하여 평상시 제품홍보가 되고, 접근시 거울로
전환되는 기능
- 슬림형 디자인으로 벽면 부착, 매립, 스탠드 등 다양한 형태로
적용 가능
- 10인치~70인치 까지 다양한 크기의 LCD 패널 적용 가능
4) 제품 라인업
8
디스플레이 스마트미러

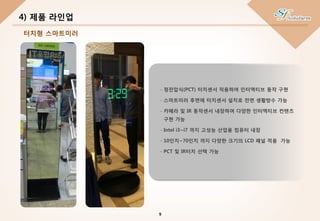

9. 4) 제품 라인업
- 정전압식(PCT) 터치센서 적용하여 인터액티브 동작 구현
- 스마트미러 후면에 터치센서 설치로 전면 생활방수 가능
- 카메라 및 IR 동작센서 내장하여 다양한 인터액티브 컨텐츠
구현 가능
- Intel i3~i7 까지 고성능 산업용 컴퓨터 내장
- 10인치~70인치 까지 다양한 크기의 LCD 패널 적용 가능
- PCT 및 IR터치 선택 가능
9
터치형 스마트미러

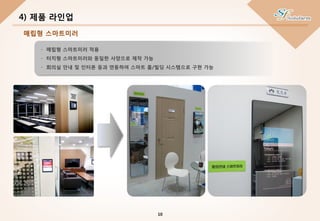

10. - 매립형 스마트미러 적용
- 터치형 스마트미러와 동일한 사양으로 제작 가능
- 회의실 안내 및 인터폰 등과 연동하여 스마트 홈/빌딩 시스템으로 구현 가능
4) 제품 라인업
10
매립형 스마트미러

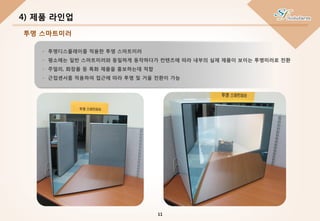

11. - 투명디스플레이를 적용한 투명 스마트미러
- 평소에는 일반 스마트미러와 동일하게 동작하다가 컨텐츠에 따라 내부의 실제 제품이 보이는 투명미러로 전환
- 주얼리, 화장품 등 특화 제품을 홍보하는데 적합
- 근접센서를 적용하여 접근에 따라 투명 및 거울 전환이 가능
4) 제품 라인업
11
투명 스마트미러

12. - 디스플레이 크기의 한계를 극복하여 멀티 디스플레이 적용
- 2x2 및 다양한 크기의 멀티디스플레이에 스마트미러 설치 가능
- 맞춤형 IR 터치센서를 이용하여 대화면 멀티디스플레이에서도 인터액티브 컨텐츠 구현 가능
- 멀티디스플레이 크기에 따라 여러장의 스마트미러를 시공하여 설치
4) 제품 라인업
12
멀티디스플레이 스마트미러

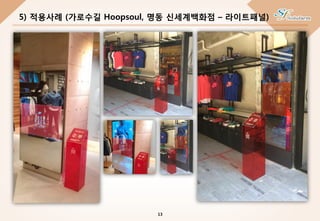

13. 5) 적용사례 (가로수길 Hoopsoul, 명동 신세계백화점 – 라이트패널)
13

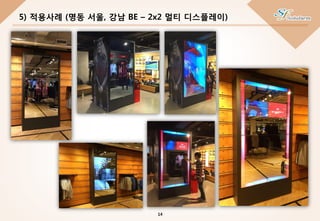

14. 5) 적용사례 (명동 서울, 강남 BE – 2x2 멀티 디스플레이)
14

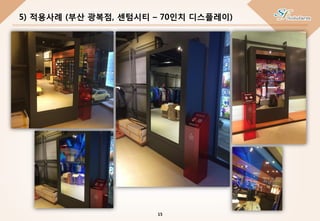

15. 5) 적용사례 (부산 광복점, 센텀시티 – 70인치 디스플레이)
15

16. 5) 적용사례 (L사 - 스마트가구)
16

17. 5) 적용사례
17
K사 스마트홈 효성 전주혁신센터

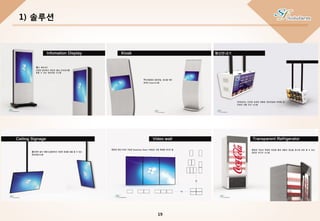

19. 1) 솔루션
19

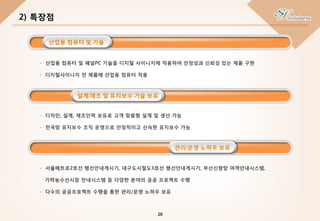

20. - 산업용 컴퓨터 및 패널PC 기술을 디지털 사이니지에 적용하여 안정성과 신뢰성 있는 제품 구현
- 디지털사이니지 전 제품에 산업용 컴퓨터 적용
- 서울메트로2호선 행선안내게시기, 대구도시철도3호선 행선안내게시기, 부산신항망 여객안내시스템,
가락농수산시장 안내시스템 등 다양한 분야의 공공 프로젝트 수행
- 다수의 공공프로젝트 수행을 통한 관리/운영 노하우 보유
- 디자인, 설계, 제조인력 보유로 고객 맞춤형 설계 및 생산 가능
- 전국망 유지보수 조직 운영으로 안정적이고 신속한 유지보수 가능
2) 특장점
산업용 컴퓨터 및 기술
설계/제조 및 유지보수 기술 보유
관리/운영 노하우 보유
20

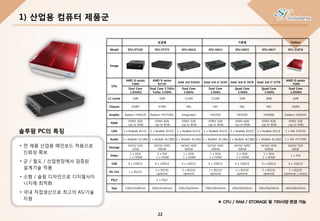

22. 보급형 기본형 Fanless
Model SFU-GT165 SFU-ET272 SFU-H61G SFU-H613 SFU-H615 SFU-H617 SFU-1107A
CPU
AMD G-series
T56N
AMD R-series
R272F
Intel 3rd G1610 Intel 3rd i3 3220 Intel 3rd i5 3570 Intel 3rd i7 3770
AMD G-series
T56N
Dual Core
1.65GHz
Dual Core 2.7GHz
Turbo 3.2GHz
Dual Core
2.6GHz
Dual Core
3.3GHz
Quad Core
3.4GHz
Quad Core
3.4GHz
Dual Core
1.65GHz
L2 Cache 1MB 1MB 512KB 512KB 1MB 2MB 1MB
Chipset A50M A70M H61 H61 H61 H61 A50M
Graphic Radeon HD6320 Radeon HD7520G Integrated HD2500 HD2500 HD4000 Radeon HD6320
RAM
DDR3 2GB
(up to 4GB)
DDR3 4GB
(up to 8GB)
DDR3 2GB
(up to 8GB)
DDR3 2GB
(up to 8GB)
DDR3 4GB
(up to 8GB)
DDR3 4GB
(up to 8GB)
DDR3 2GB
(up to 4GB)
LAN 1 x Realtek 8111C 2 x Realtek 8111E 1 x Realtek 8111E 1 x Realtek 8111E 1 x Realtek 8111E 1 x Realtek 8111E 1 x VIA VT6130
Audio 1 x Realtek ALC883 1 x Realtek ALC883 1 x Realtek ALC662 1 x Realtek ALC662 1 x Realtek ALC662 1 x Realtek ALC662 1 x VIA VT1708S
Storage
SATA2 SSD
32GB
SATA2 HDD
500GB
SATA2 HDD
500GB
SATA2 HDD
500GB
SATA2 HDD
500GB
SATA2 HDD
500GB
SATA2 SSD
64GB
Video
1 x VGA
1 x HDMI
3 x DVI
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x VGA
1 x HDMI
1 x DVI
USB 4 x USB2.0 4 x USB2.0 4 x USB2.0 4 x USB2.0 4 x USB2.0 4 x USB2.0 4 x USB2.0
RS-232 1 x RS232
2 x RS232
optional
2 x RS232
optional
2 x RS232
optional
2 x RS232
optional
2 x RS232
optional
1 x RS232
(optional 2 more)
PS/2 - 1 x PS/2 - - - - -
Size 130x155x40mm 190x195x45mm 190x230x50mm 190x230x50mm 190x230x50mm 190x230x50mm 185x240x35mm
※ CPU / RAM / STORAGE 및 기타사양 변경 가능
• 전 제품 산업용 메인보드 적용으로
신뢰성 확보
• 군 / 철도 / 산업현장에서 검증된
설계기술 적용
• 소형 / 슬림 디자인으로 디지털사이
니지에 최적화
• 국내 직접생산으로 최고의 AS/기술
지원
솔루팜 PC의 특징
1) 산업용 컴퓨터 제품군
22

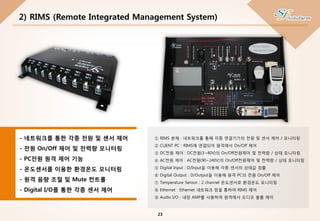

23. ① RIMS 본체 : 네트워크를 통해 각종 연결기기의 전원 및 센서 제어 / 모니터링
② CLIENT PC : RIMS에 연결되어 원격에서 On/Off 제어
③ DC전원 제어 : DC전원(3~40V)의 On/Off전원제어 및 전력량 / 상태 모니터링
④ AC전원 제어 : AC전원(90~240V)의 On/Off전원제어 및 전력량 / 상태 모니터링
⑤ Digital Input : D/Input을 이용해 각종 센서의 상태값 검출
⑥ Digital Output : D/Output을 이용해 원격 PC의 전원 On/Off 제어
⑦ Temperature Sensor : 2 channel 온도센서로 환경온도 모니터링
⑧ Ethernet : Ethernet 네트워크 망을 통하여 RIMS 제어
⑨ Audio I/O : 내장 AMP를 사용하여 원격에서 오디오 볼륨 제어
2) RIMS (Remote Integrated Management System)
- 네트워크를 통한 각종 전원 및 센서 제어
- 전원 On/Off 제어 및 전력량 모니터링
- PC전원 원격 제어 기능
- 온도센서를 이용한 환경온도 모니터링
- 원격 음량 조절 및 Mute 컨트롤
- Digital I/O를 통한 각종 센서 제어
23

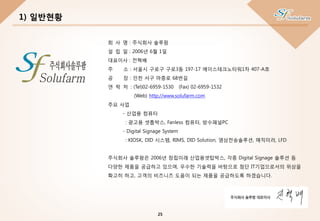

25. 1) 일반현황
회 사 명 : 주식회사 솔루팜
설 립 일 : 2006년 6월 1일
대표이사 : 전혁배
주 소 : 서울시 구로구 구로3동 197-17 에이스테크노타워1차 407-A호
공 장 : 인천 서구 마중로 68번길
연 락 처 : (Tel)02-6959-1530 (Fax) 02-6959-1532
(Web) http://www.solufarm.com
주요 사업
- 산업용 컴퓨터
: 광고용 셋톱박스, Fanless 컴퓨터, 방수패널PC
- Digital Signage System
: KIOSK, DID 시스템, RIMS, DID Solution, 영상전송솔루션, 매직미러, LFD
주식회사 솔루팜은 2006년 창립이래 산업용셋탑박스, 각종 Digital Signage 솔루션 등
다양한 제품을 공급하고 있으며, 우수한 기술력을 바탕으로 첨단 IT기업으로서의 위상을
확고히 하고, 고객의 비즈니즈 도움이 되는 제품을 공급하도록 하겠습니다.
25

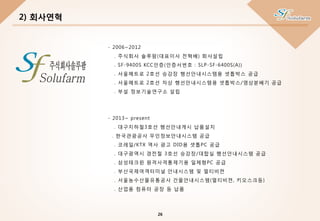

26. 2) 회사연혁
- 2006~2012
. 주식회사 솔루팜(대표이사 전혁배) 회사설립
. SF-9400S KCC인증(인증서번호 : SLP-SF-6400S(A))
. 서울메트로 2호선 승강장 행선안내시스템용 셋톱박스 공급
. 서울메트로 2호선 차상 행선안내시스템용 셋톱박스/영상분배기 공급
. 부설 정보기술연구소 설립
- 2013~ present
. 대구지하철3호선 행선안내게시 납품설치
. 한국관광공사 무인정보안내시스템 공급
. 코레일/KTX 역사 광고 DID용 셋톱PC 공급
. 대구광역시 경전철 3호선 승강장/대합실 행선안내시스템 공급
. 삼성테크윈 원격사격통제기용 일체형PC 공급
. 부산국제여객터미널 안내시스템 및 멀티비젼
. 서울농수산물유통공사 건물안내시스템(멀티비젼, 키오스크등)
. 산업용 컴퓨터 공장 등 납품
26

27. 승강장 행선안내 시스템 셋톱PC공급
설치년도 : 2011년 (1645대)
차량 행선안내 시스템 셋톱PC/영상전송솔루션 공급
설치년도 : 2012년 (1500대)
승강장/대합실 행선안내 게시기 시스템
설치년도 : 2013~4년 (100대)
광고 DID용 셋톱PC 공급
설치년도 : 2014년 (150대)
원격사격통제기용 일체형PC
설치년도 : 2014년 (150대)
3) 주요실적
서울메트로 지하철2호선 대구광역시 경전철
코레일/KTX 역사 삼성테크윈
27
대합실용
승강장용

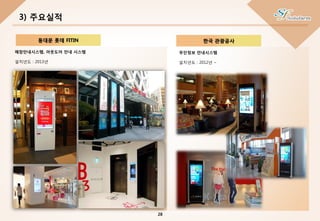

28. 3) 주요실적
동대문 롯데 FITIN
매장안내시스템, 아웃도어 안내 시스템
설치년도 : 2013년
한국 관광공사
무인정보 안내시스템
설치년도 : 2012년 ~
28

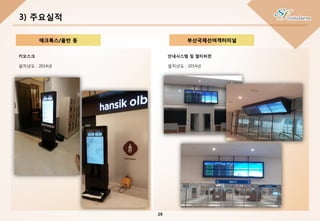

29. 안내시스템 및 멀티비젼
설치년도 : 2014년
3) 주요실적
에크톡스/올반 등
키오스크
설치년도 : 2014년
부산국제선여객터미널
29

30. 안내시스템 및 멀티비젼
설치년도 : 2014년
3) 주요실적
SKT 스마트셀프(이마트등)
광고 디스플레이
설치년도 : 2014년
카페베네 등(리테일매장)
30

31. 1,484m2 규모에 최첨단 시설을 갖추고 NCT가공, 레이저가공, 레이저용접 등을 통해 다양한 금속기구물 등을 생산
4) 제조 및 조립 공장
31

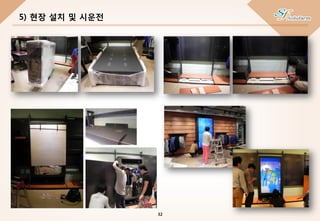

32. 5) 현장 설치 및 시운전
