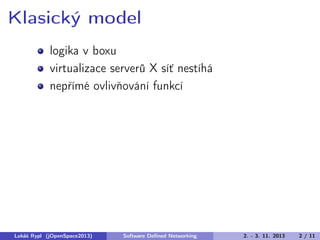

2. Klasický model
logika v boxu
virtualizace serverů X síť nestíhá
nepřímé ovlivňování funkcí
Lukáš Rypl (jOpenSpace2013)
Software Defined Networking
2. - 3. 11. 2013
2 / 11

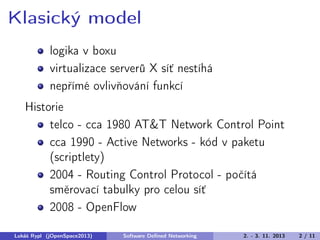

3. Klasický model
logika v boxu
virtualizace serverů X síť nestíhá
nepřímé ovlivňování funkcí
Historie
telco - cca 1980 AT&T Network Control Point
cca 1990 - Active Networks - kód v paketu
(scriptlety)
2004 - Routing Control Protocol - počítá
směrovací tabulky pro celou síť
2008 - OpenFlow
Lukáš Rypl (jOpenSpace2013)
Software Defined Networking
2. - 3. 11. 2013
2 / 11

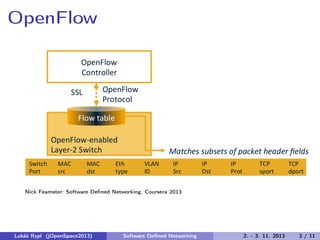

4. OpenFlow
Nick Feamster: Software Defined Networking. Coursera 2013
Lukáš Rypl (jOpenSpace2013)
Software Defined Networking
2. - 3. 11. 2013
3 / 11

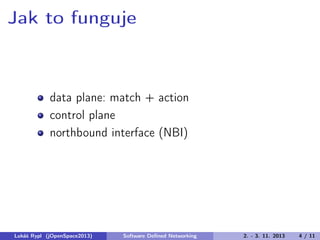

5. Jak to funguje
data plane: match + action
control plane
northbound interface (NBI)
Lukáš Rypl (jOpenSpace2013)
Software Defined Networking
2. - 3. 11. 2013
4 / 11

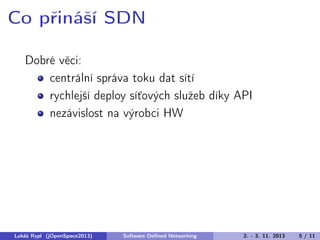

6. Co přináší SDN
Dobré věci:
centrální správa toku dat sítí
rychlejší deploy síťových služeb díky API
nezávislost na výrobci HW
Lukáš Rypl (jOpenSpace2013)
Software Defined Networking
2. - 3. 11. 2013
5 / 11

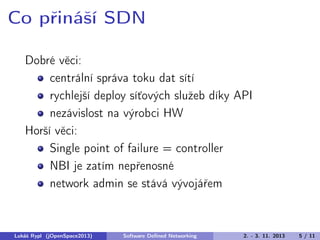

7. Co přináší SDN
Dobré věci:
centrální správa toku dat sítí
rychlejší deploy síťových služeb díky API
nezávislost na výrobci HW
Horší věci:
Single point of failure = controller
NBI je zatím nepřenosné
network admin se stává vývojářem
Lukáš Rypl (jOpenSpace2013)
Software Defined Networking
2. - 3. 11. 2013
5 / 11

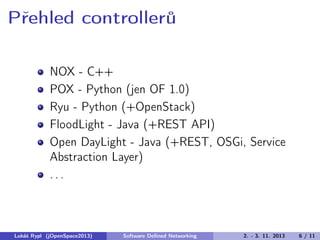

8. Přehled controllerů
NOX - C++
POX - Python (jen OF 1.0)
Ryu - Python (+OpenStack)
FloodLight - Java (+REST API)
Open DayLight - Java (+REST, OSGi, Service
Abstraction Layer)
...
Lukáš Rypl (jOpenSpace2013)
Software Defined Networking
2. - 3. 11. 2013
6 / 11

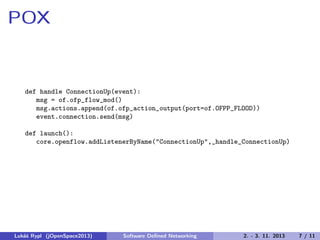

9. POX
def handle ConnectionUp(event):
msg = of.ofp_flow_mod()
msg.actions.append(of.ofp_action_output(port=of.OFPP_FLOOD))
event.connection.send(msg)
def launch():
core.openflow.addListenerByName("ConnectionUp",_handle_ConnectionUp)
Lukáš Rypl (jOpenSpace2013)
Software Defined Networking
2. - 3. 11. 2013
7 / 11

10. SDN programovací jazyky
Frenetic
Select(packets) * GroupBy([srcmac]) * SplitWhen([inport])
Pyretic - skládání a registrace zpracování
>> sekvenční zpracování
+ paralelní kompozice
(match(dstip=10.1.1.1) >> fwd(1)) + (match(dstip=10.1.1.2) >> fwd(2))
self.query = packets(1,[’srcmac’, ’switch’])
self.query.register_callback(learn_new_MAC)
Lukáš Rypl (jOpenSpace2013)
Software Defined Networking
2. - 3. 11. 2013
8 / 11

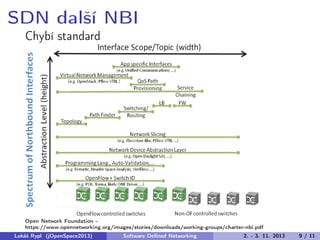

11. SDN další NBI
Chybí standard
Open Network Foundation https://www.opennetworking.org/images/stories/downloads/working-groups/charter-nbi.pdf
Lukáš Rypl (jOpenSpace2013)
Software Defined Networking
2. - 3. 11. 2013
9 / 11

12. Testbed
Mininet
net = Mininet( controller=Controller )
net.addController( ’c0’ )
h1 = net.addHost( ’h1’, ip=’10.0.0.1’ )
h2 = net.addHost( ’h2’, ip=’10.0.0.2’ )
s3 = net.addSwitch( ’s3’ )
net.addLink( h1, s3 )
net.addLink( h2, s3 )
net.start()
CLI( net )
Lukáš Rypl (jOpenSpace2013)
Software Defined Networking
2. - 3. 11. 2013
10 / 11

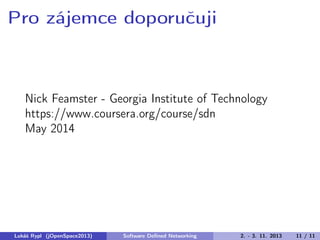

13. Pro zájemce doporučuji
Nick Feamster - Georgia Institute of Technology
https://www.coursera.org/course/sdn
