Sistem komputer terdiri dari perangkat keras dan lunak yang bekerja sama untuk memproses data. Perangkat keras meliputi input device seperti keyboard dan mouse, processing device seperti CPU dan memory, output device seperti monitor dan printer, serta storage seperti hard disk dan flash disk.

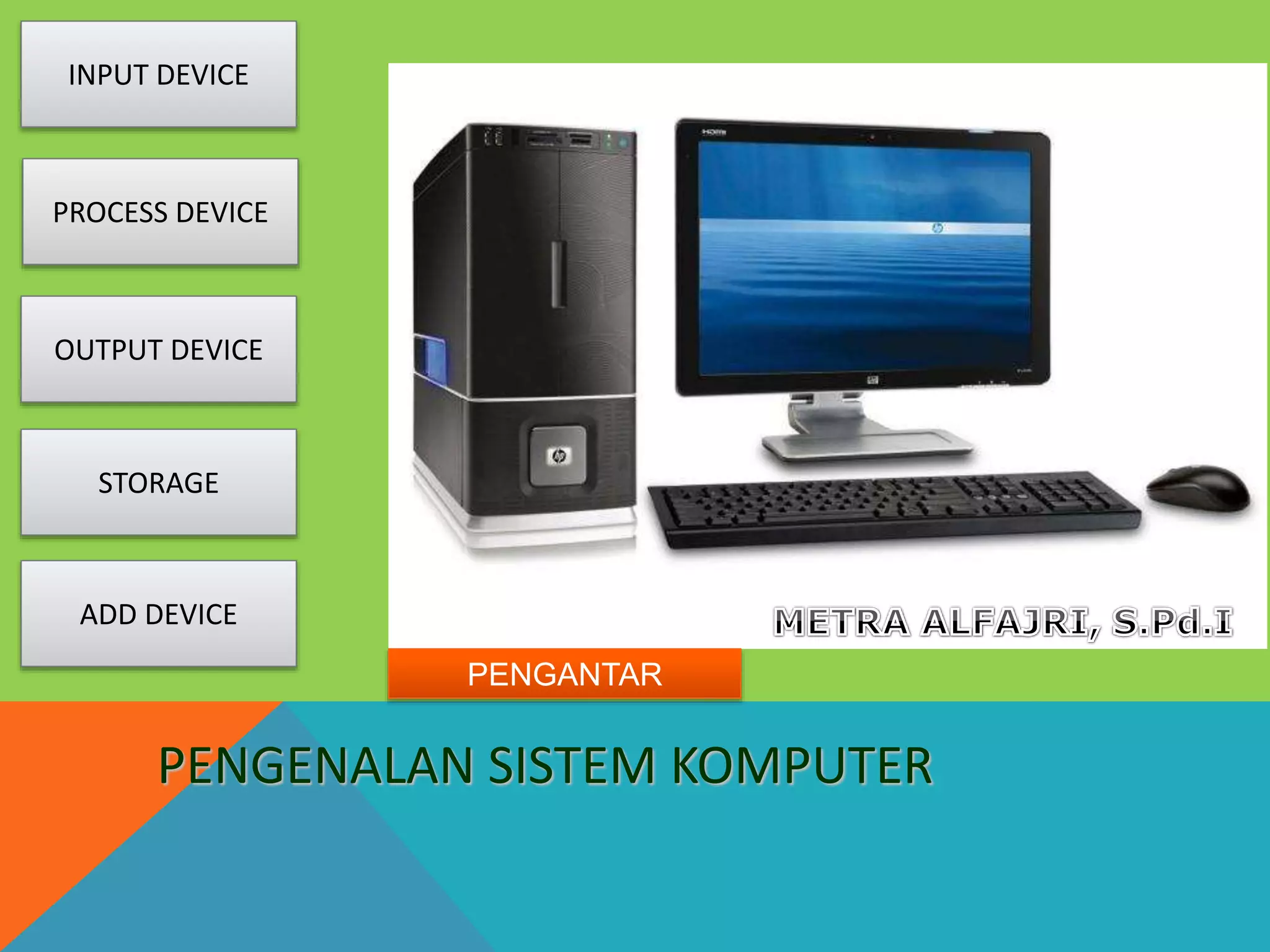

1. PENGENALAN SISTEM KOMPUTER
INPUT DEVICE
PROCESS DEVICE
OUTPUT DEVICE
STORAGE
ADD DEVICE
PENGANTAR

2.  Sistem komputer (computer system) :
terdiri dari perangkat keras (hardware)
dan perangkat lunak (software).
 Perangkat keras dan perangkat lunak
harus bekerja bersama-sama
membentuk suatu sistem, yaitu sistem
komputer.

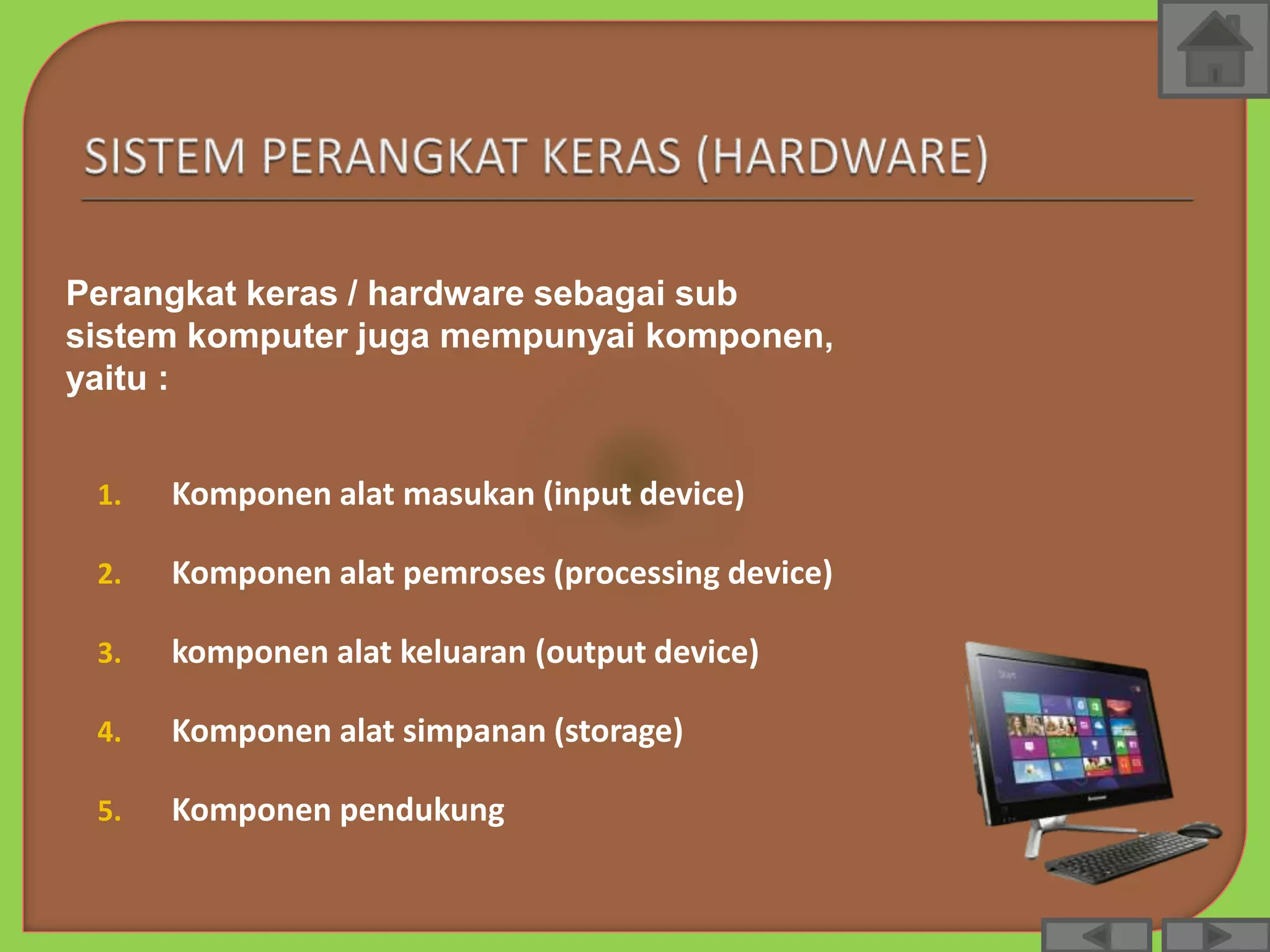

3. 1. Komponen alat masukan (input device)
2. Komponen alat pemroses (processing device)
3. komponen alat keluaran (output device)
4. Komponen alat simpanan (storage)
5. Komponen pendukung
Perangkat keras / hardware sebagai sub
sistem komputer juga mempunyai komponen,
yaitu :

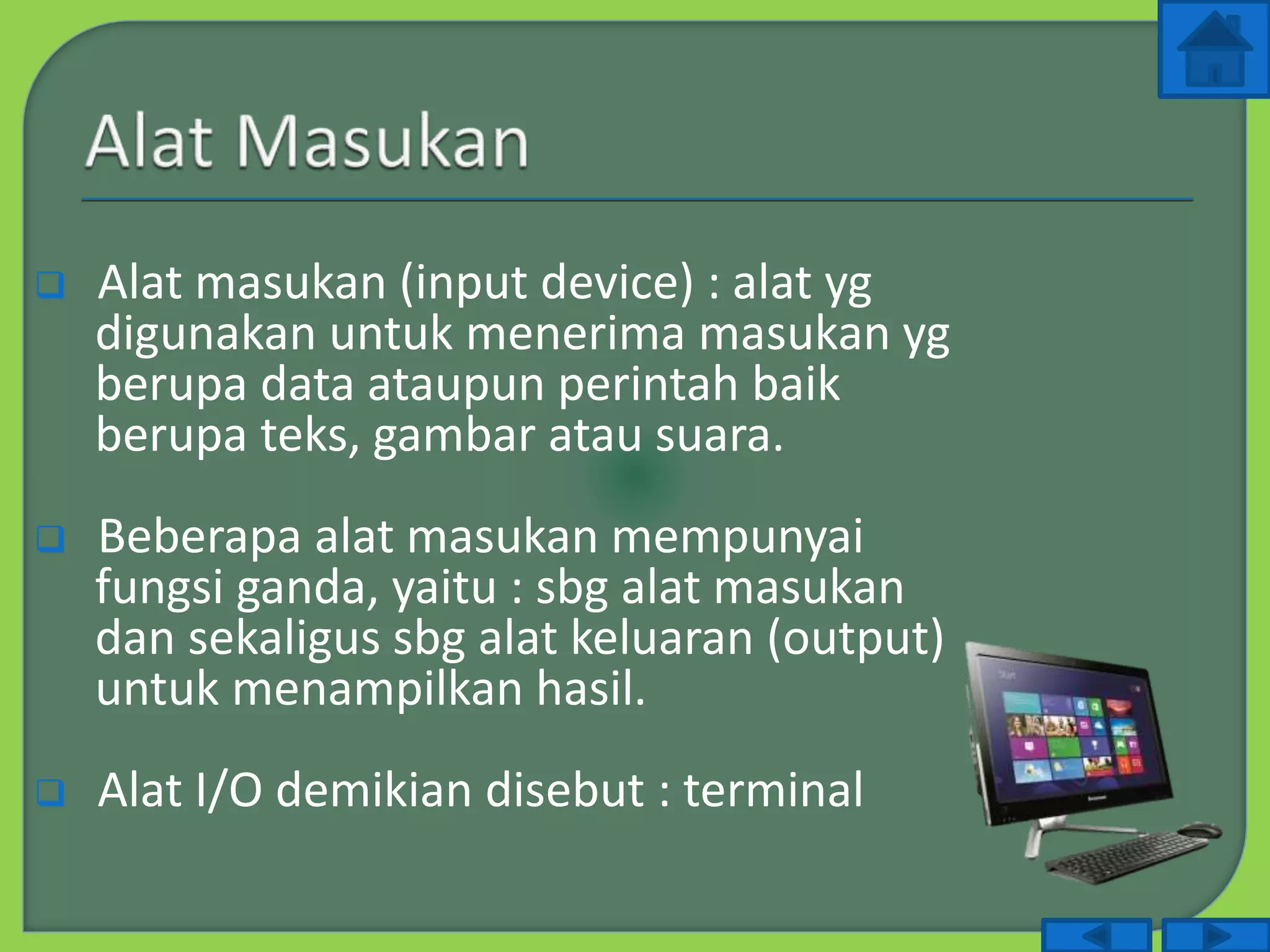

4.  Alat masukan (input device) : alat yg
digunakan untuk menerima masukan yg
berupa data ataupun perintah baik
berupa teks, gambar atau suara.
 Beberapa alat masukan mempunyai
fungsi ganda, yaitu : sbg alat masukan
dan sekaligus sbg alat keluaran (output)
untuk menampilkan hasil.
 Alat I/O demikian disebut : terminal

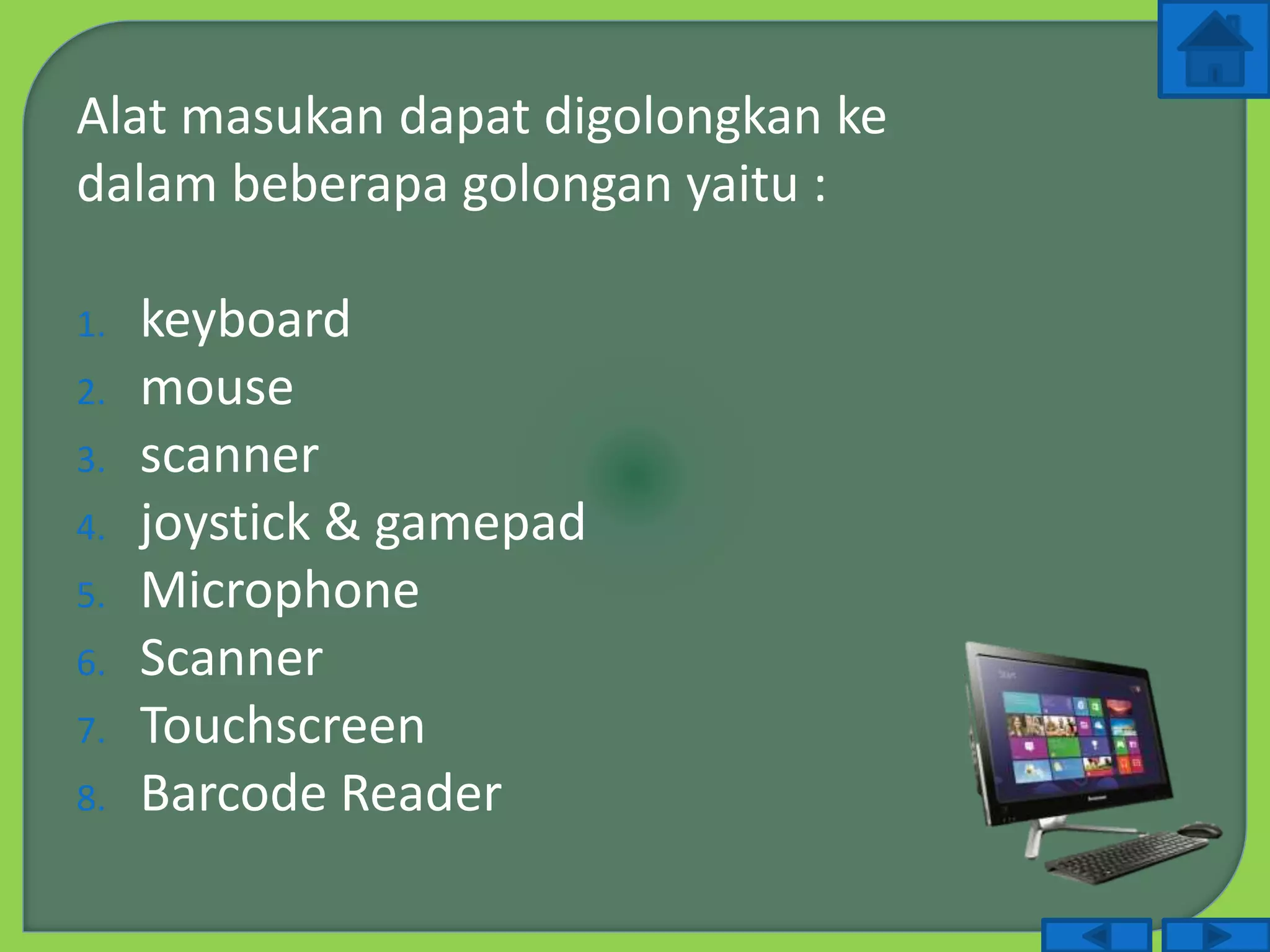

5. Alat masukan dapat digolongkan ke
dalam beberapa golongan yaitu :
1. keyboard
2. mouse
3. scanner
4. joystick & gamepad
5. Microphone
6. Scanner
7. Touchscreen
8. Barcode Reader

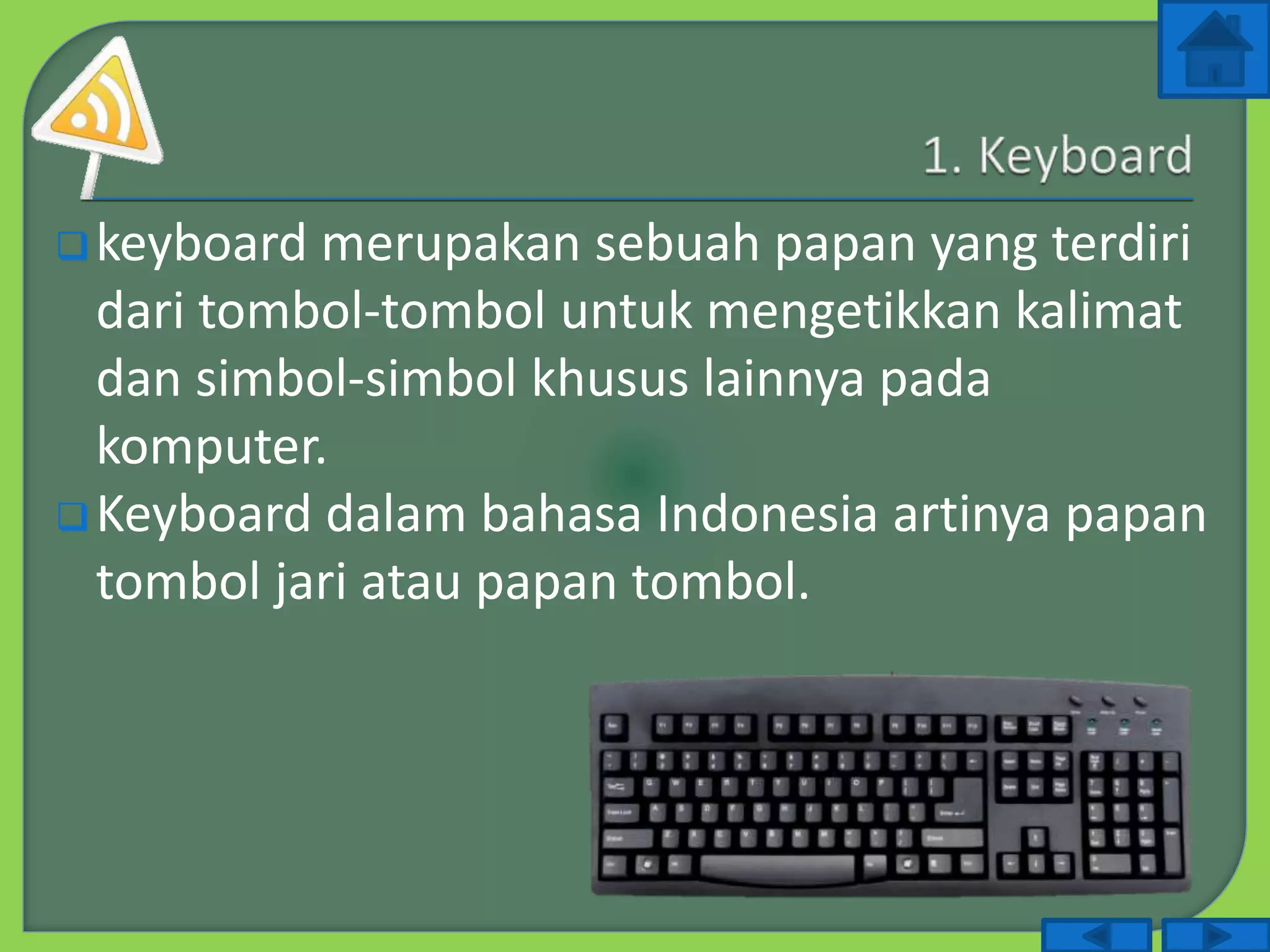

6. keyboard merupakan sebuah papan yang terdiri
dari tombol-tombol untuk mengetikkan kalimat
dan simbol-simbol khusus lainnya pada
komputer.
Keyboard dalam bahasa Indonesia artinya papan
tombol jari atau papan tombol.

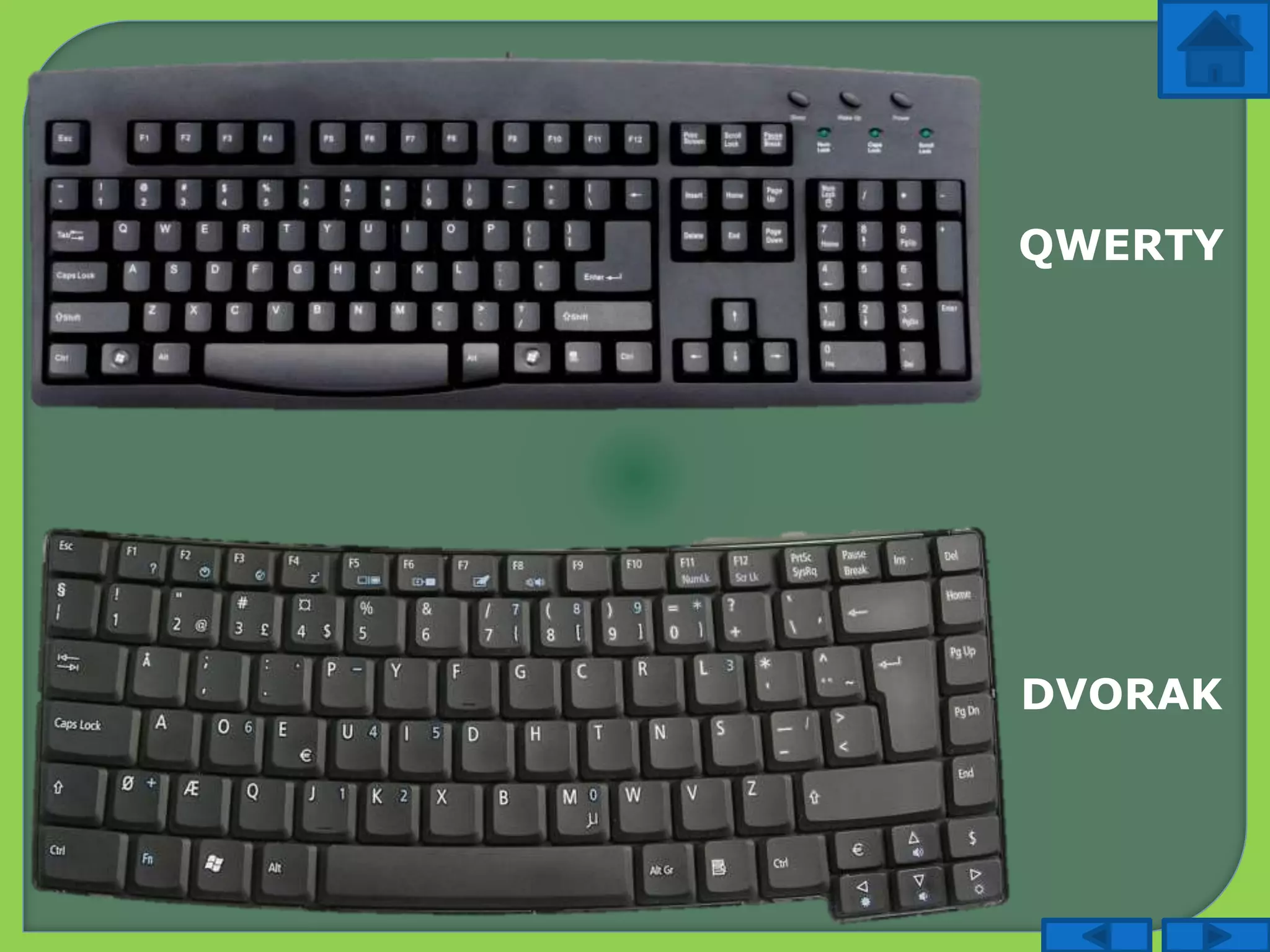

7. QWERTY
DVORAK

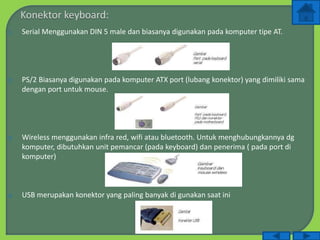

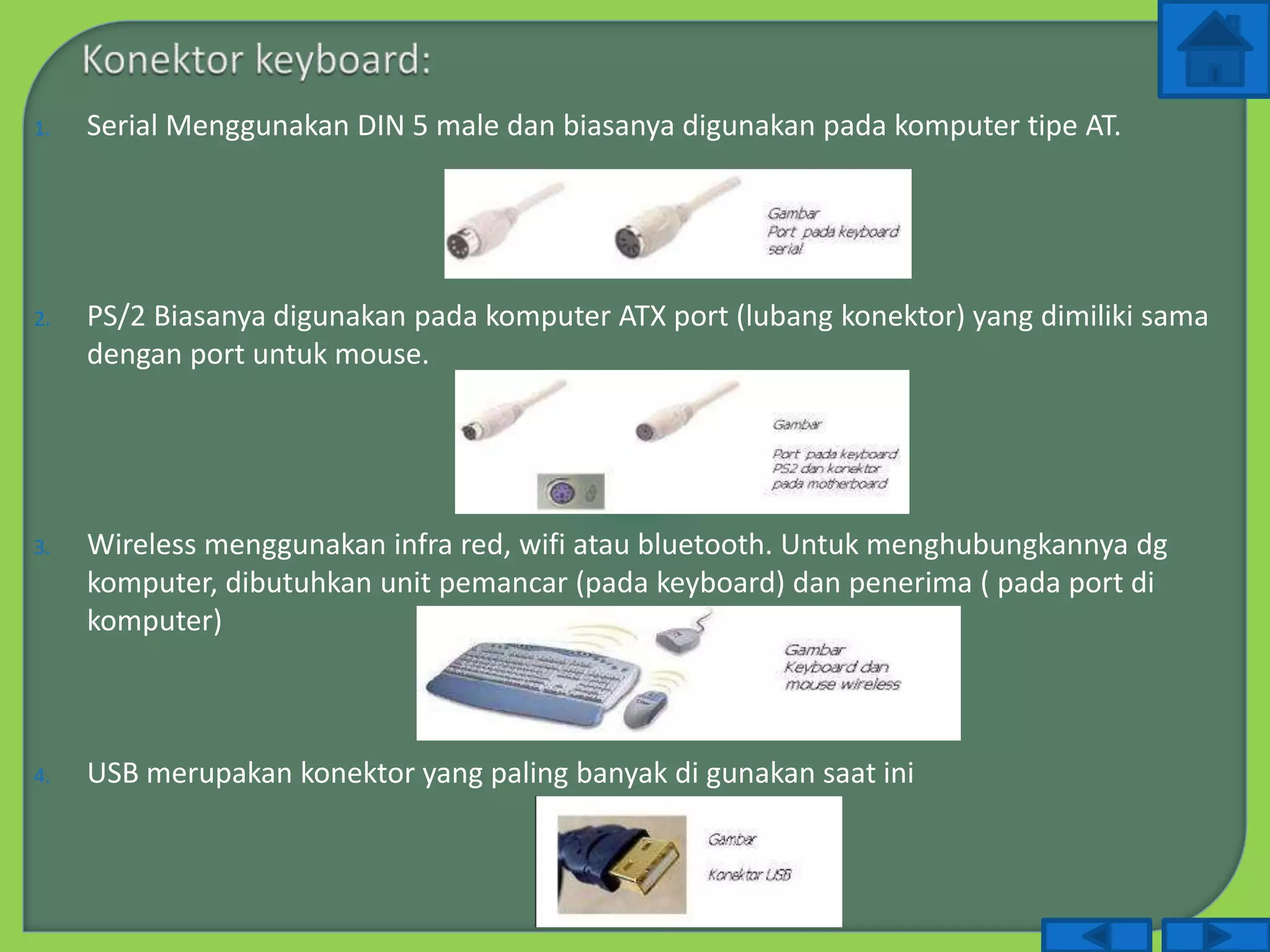

8. 1. Serial Menggunakan DIN 5 male dan biasanya digunakan pada komputer tipe AT.
2. PS/2 Biasanya digunakan pada komputer ATX port (lubang konektor) yang dimiliki sama
dengan port untuk mouse.
3. Wireless menggunakan infra red, wifi atau bluetooth. Untuk menghubungkannya dg
komputer, dibutuhkan unit pemancar (pada keyboard) dan penerima ( pada port di
komputer)
4. USB merupakan konektor yang paling banyak di gunakan saat ini

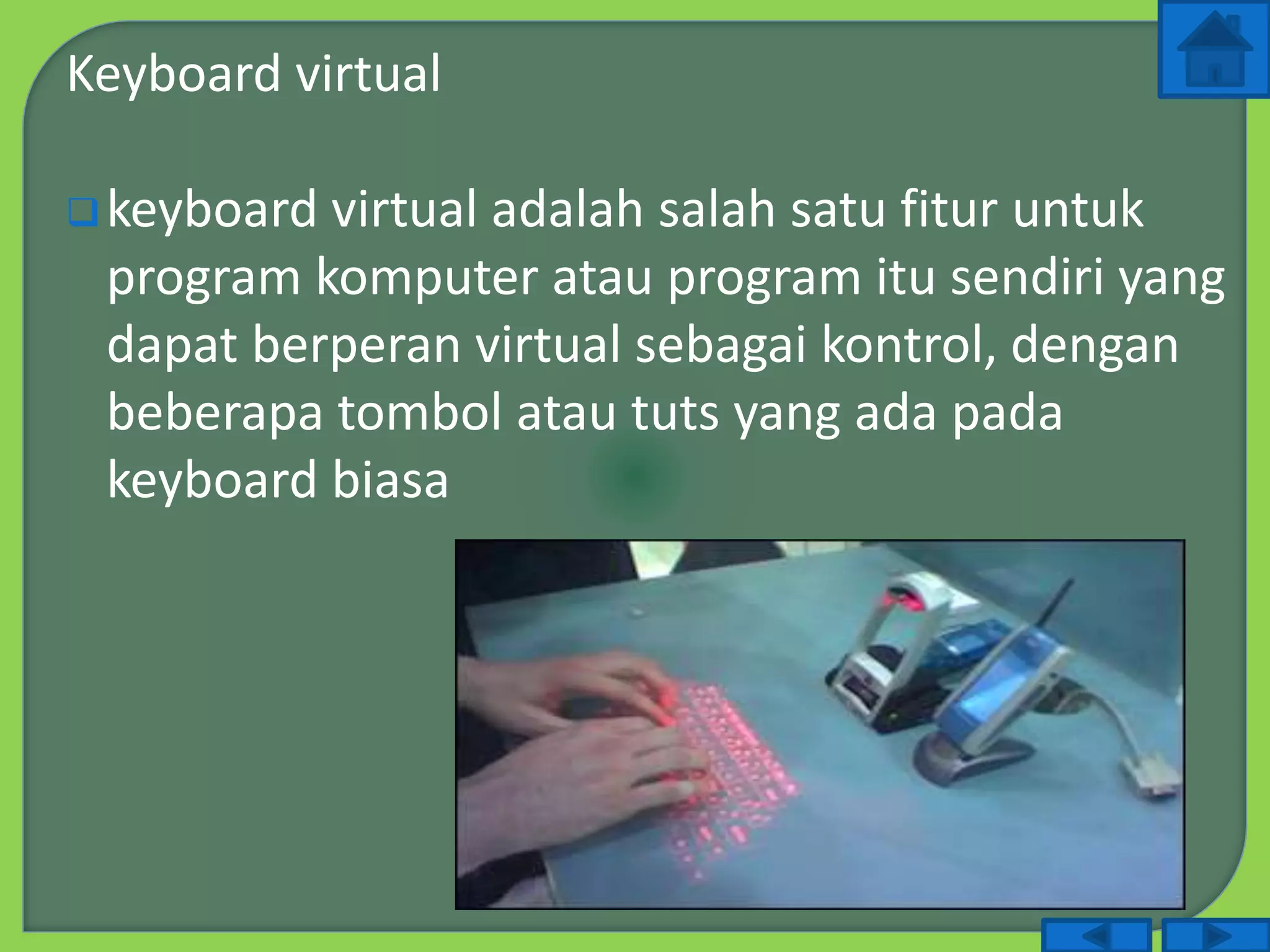

9. Keyboard virtual
keyboard virtual adalah salah satu fitur untuk
program komputer atau program itu sendiri yang
dapat berperan virtual sebagai kontrol, dengan
beberapa tombol atau tuts yang ada pada
keyboard biasa

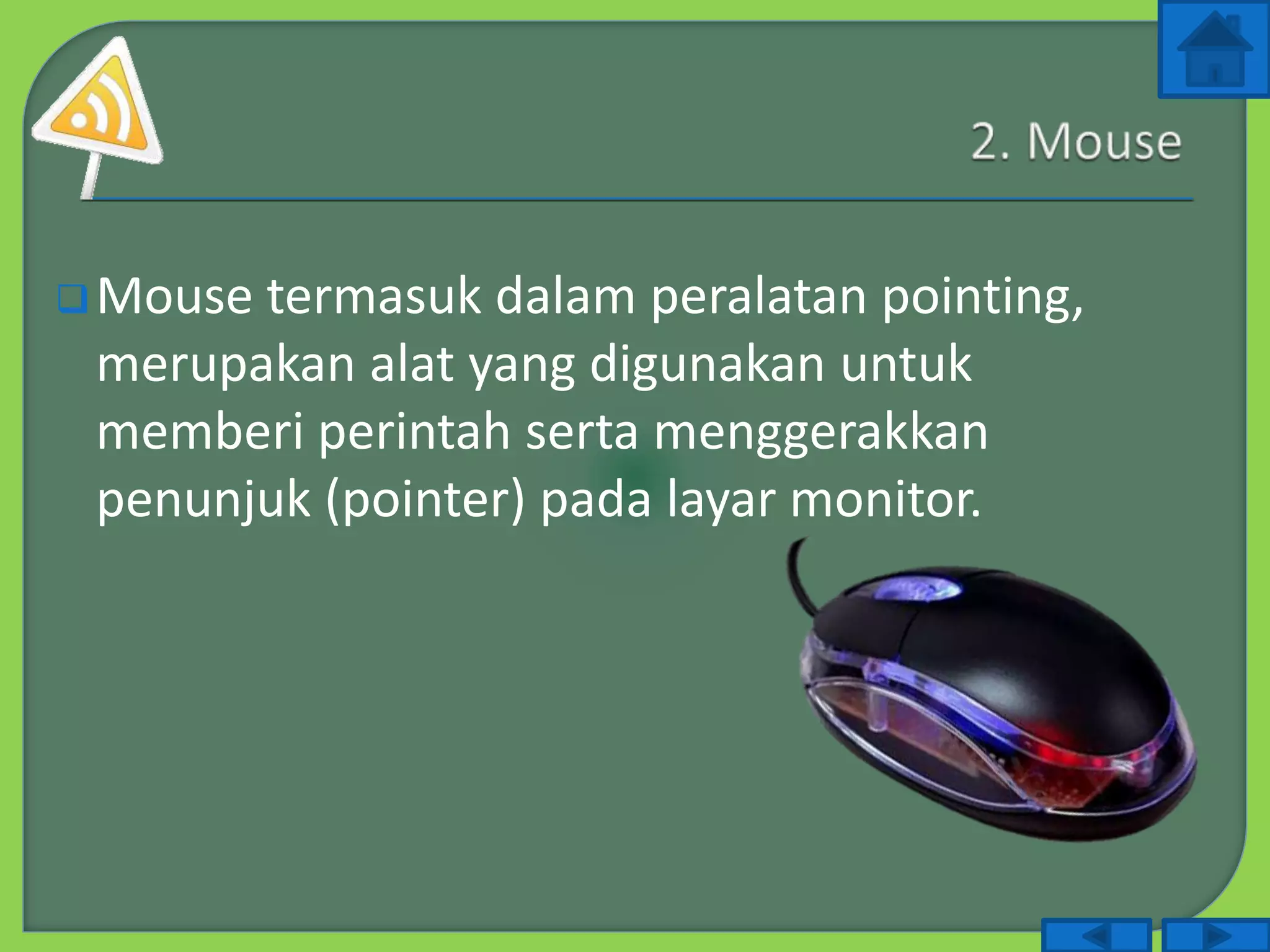

10. Mouse termasuk dalam peralatan pointing,
merupakan alat yang digunakan untuk
memberi perintah serta menggerakkan
penunjuk (pointer) pada layar monitor.

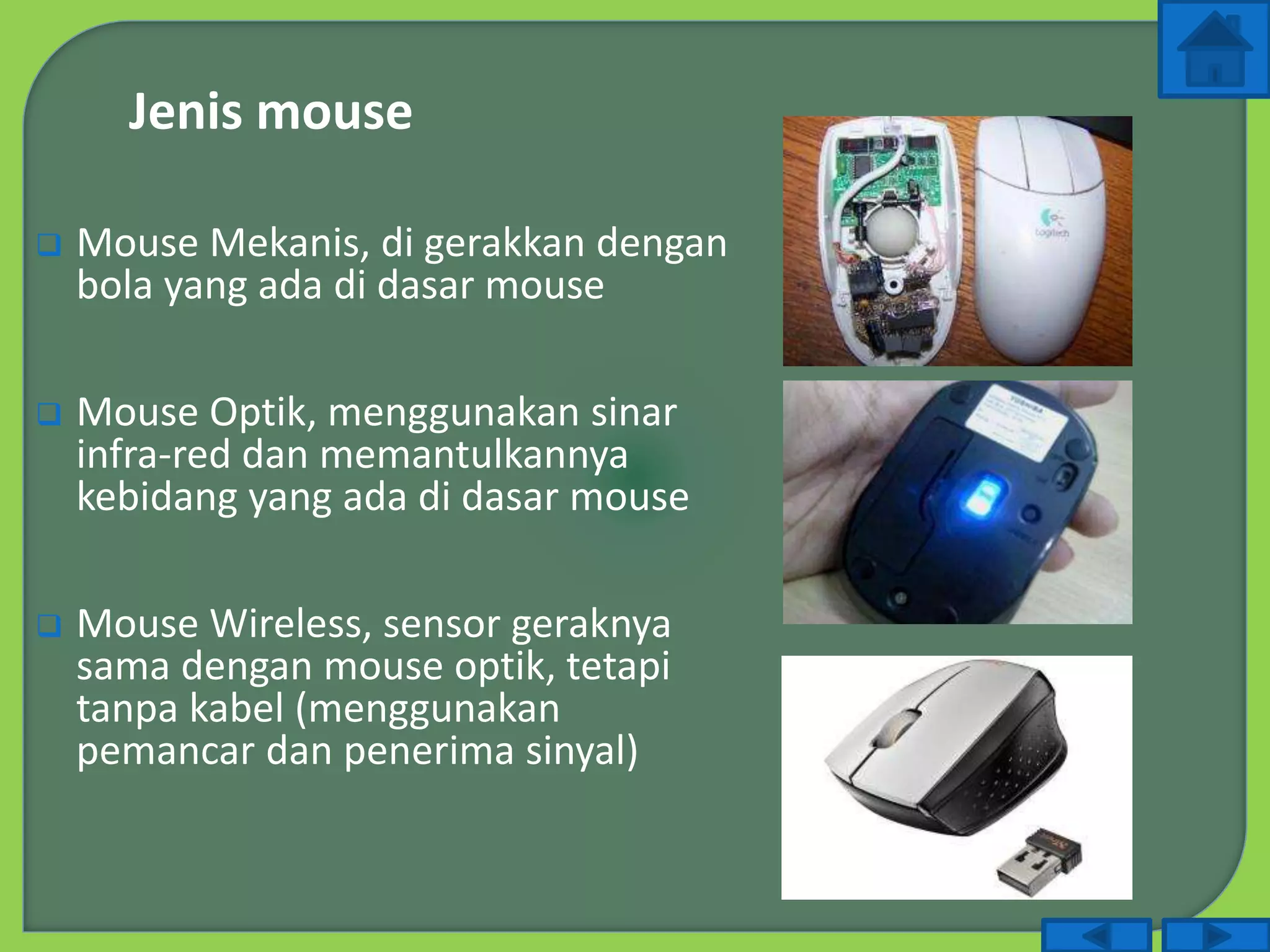

11.  Mouse Mekanis, di gerakkan dengan
bola yang ada di dasar mouse
 Mouse Optik, menggunakan sinar
infra-red dan memantulkannya
kebidang yang ada di dasar mouse
 Mouse Wireless, sensor geraknya
sama dengan mouse optik, tetapi
tanpa kabel (menggunakan
pemancar dan penerima sinyal)
Jenis mouse

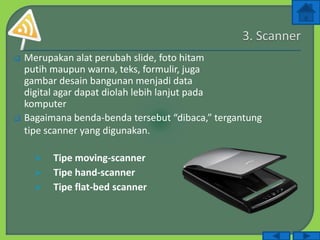

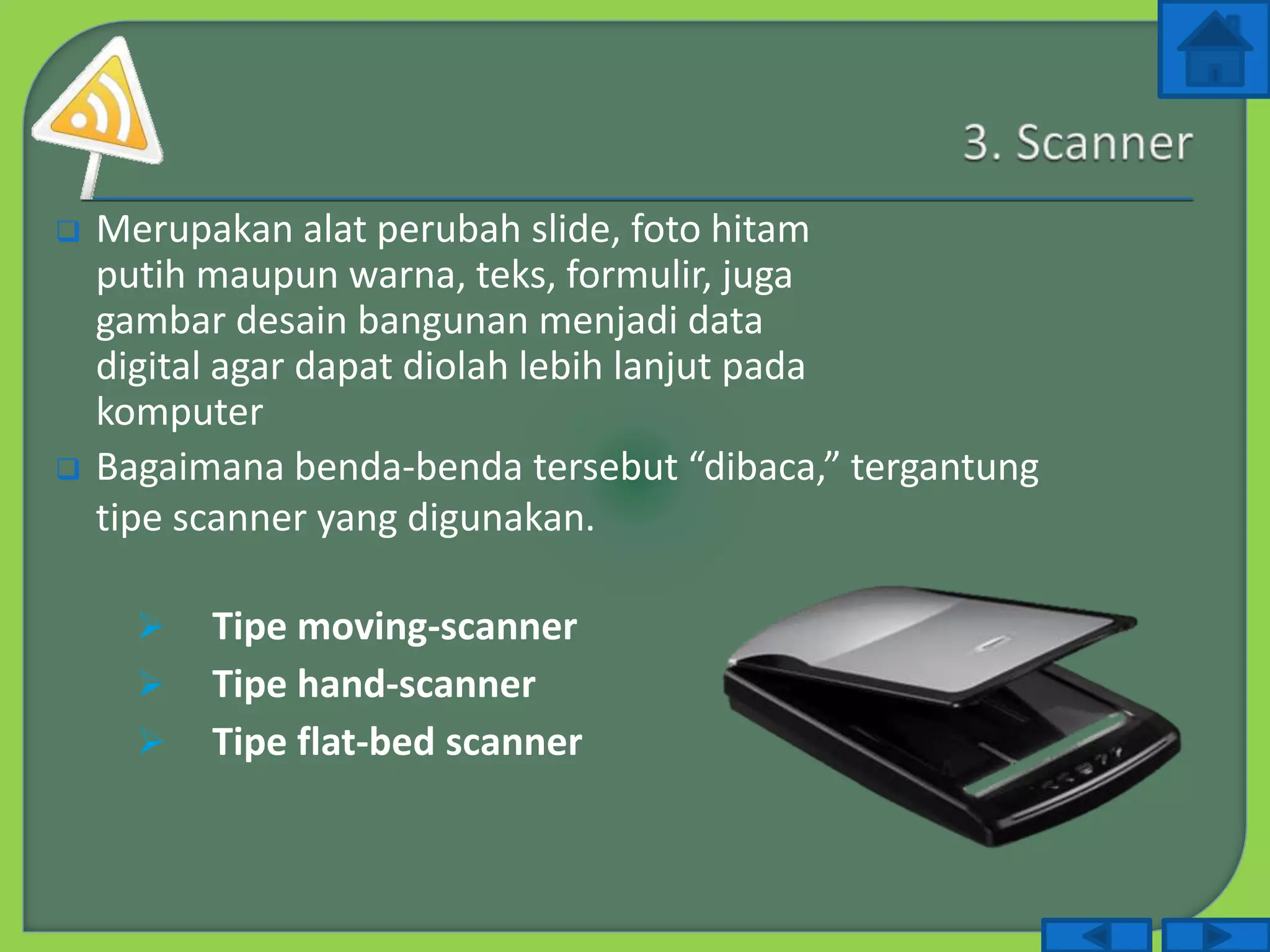

12.  Merupakan alat perubah slide, foto hitam
putih maupun warna, teks, formulir, juga
gambar desain bangunan menjadi data
digital agar dapat diolah lebih lanjut pada
komputer
 Bagaimana benda-benda tersebut “dibaca,” tergantung
tipe scanner yang digunakan.
 Tipe moving-scanner
 Tipe hand-scanner
 Tipe flat-bed scanner

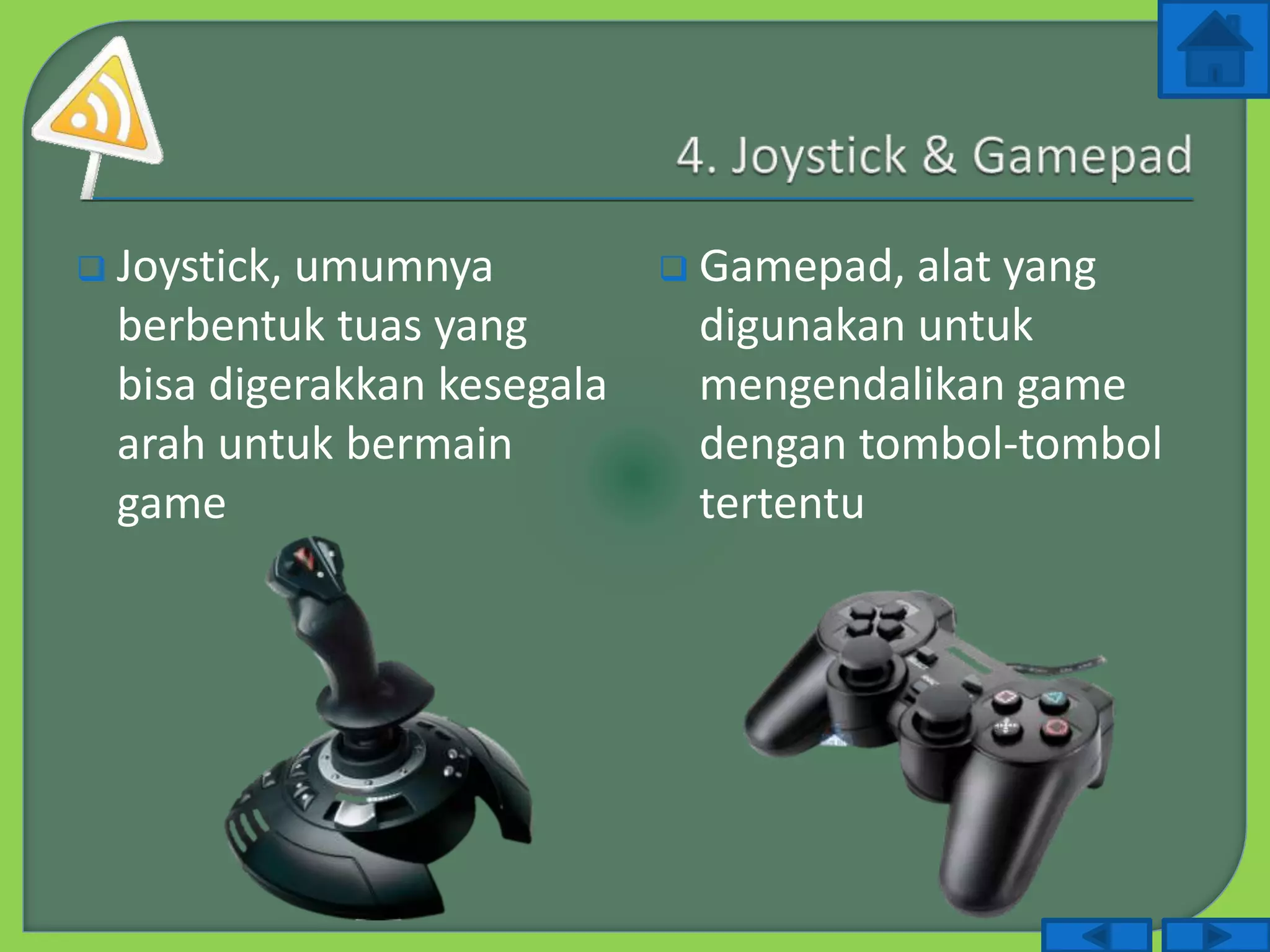

13.  Joystick, umumnya
berbentuk tuas yang
bisa digerakkan kesegala
arah untuk bermain
game
 Gamepad, alat yang
digunakan untuk
mengendalikan game
dengan tombol-tombol
tertentu

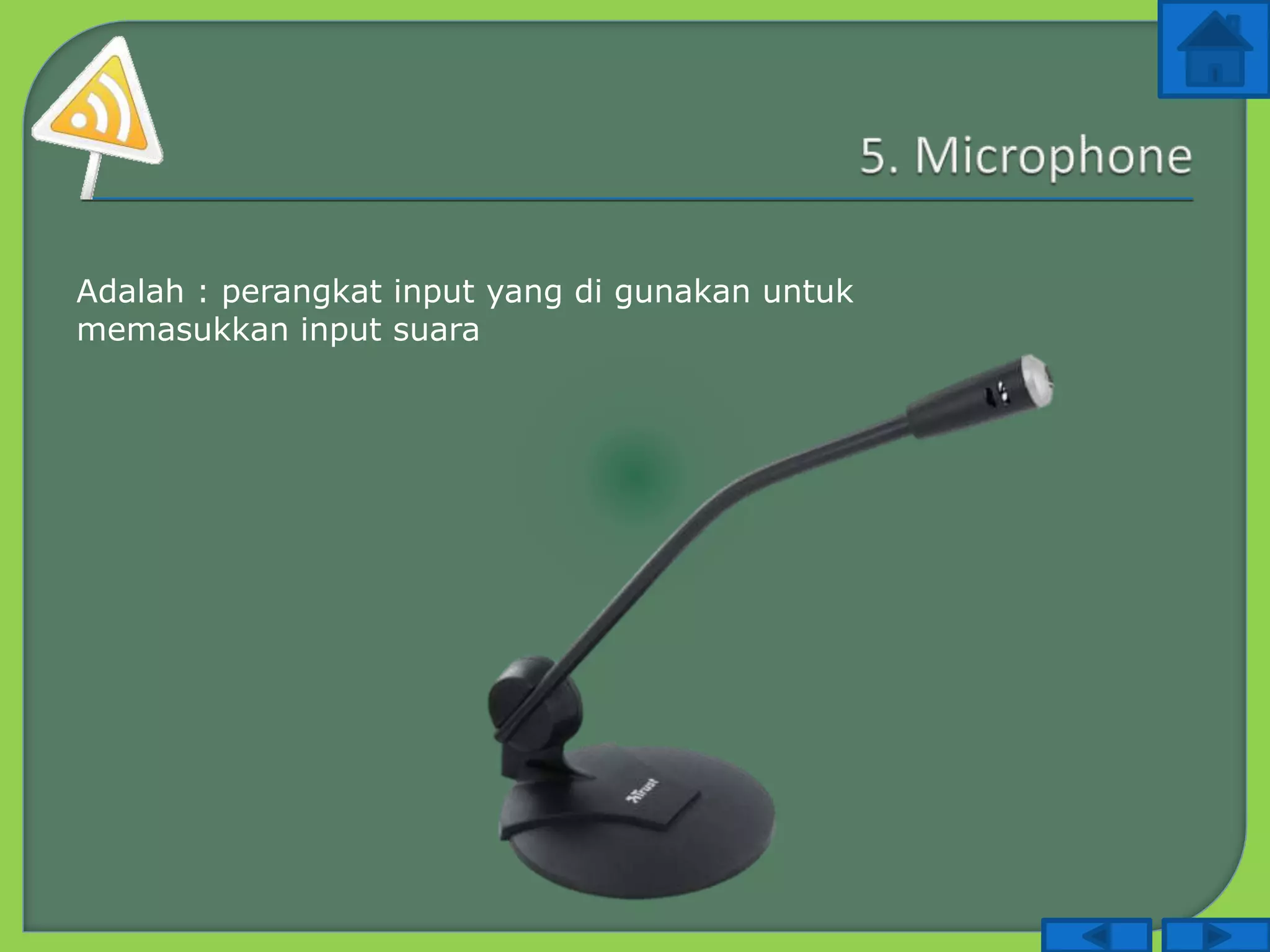

14. Adalah : perangkat input yang di gunakan untuk
memasukkan input suara

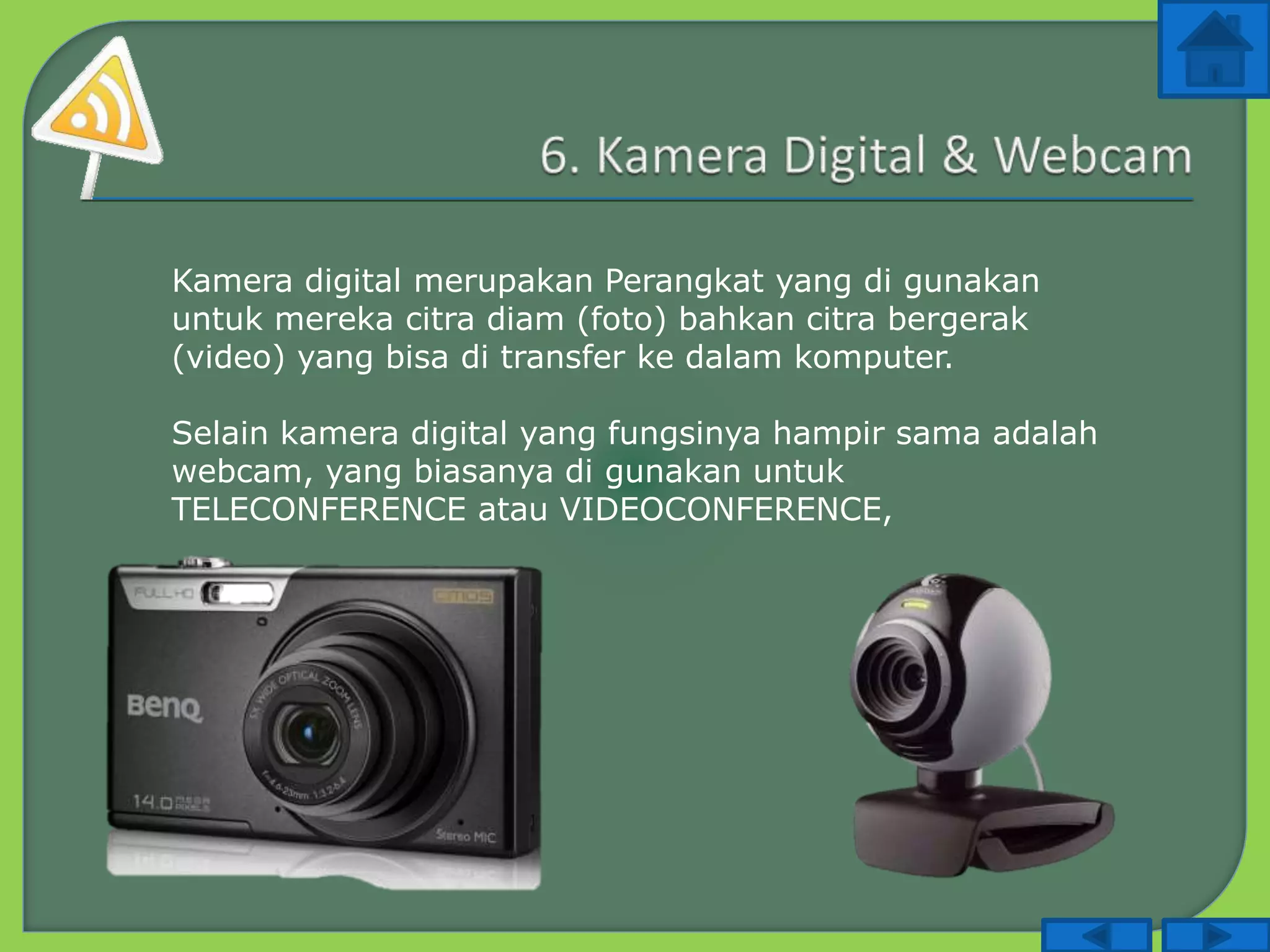

15. Kamera digital merupakan Perangkat yang di gunakan
untuk mereka citra diam (foto) bahkan citra bergerak
(video) yang bisa di transfer ke dalam komputer.
Selain kamera digital yang fungsinya hampir sama adalah
webcam, yang biasanya di gunakan untuk
TELECONFERENCE atau VIDEOCONFERENCE,

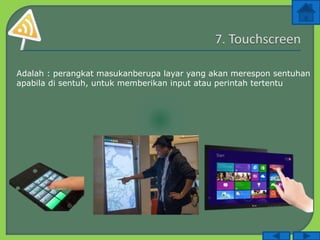

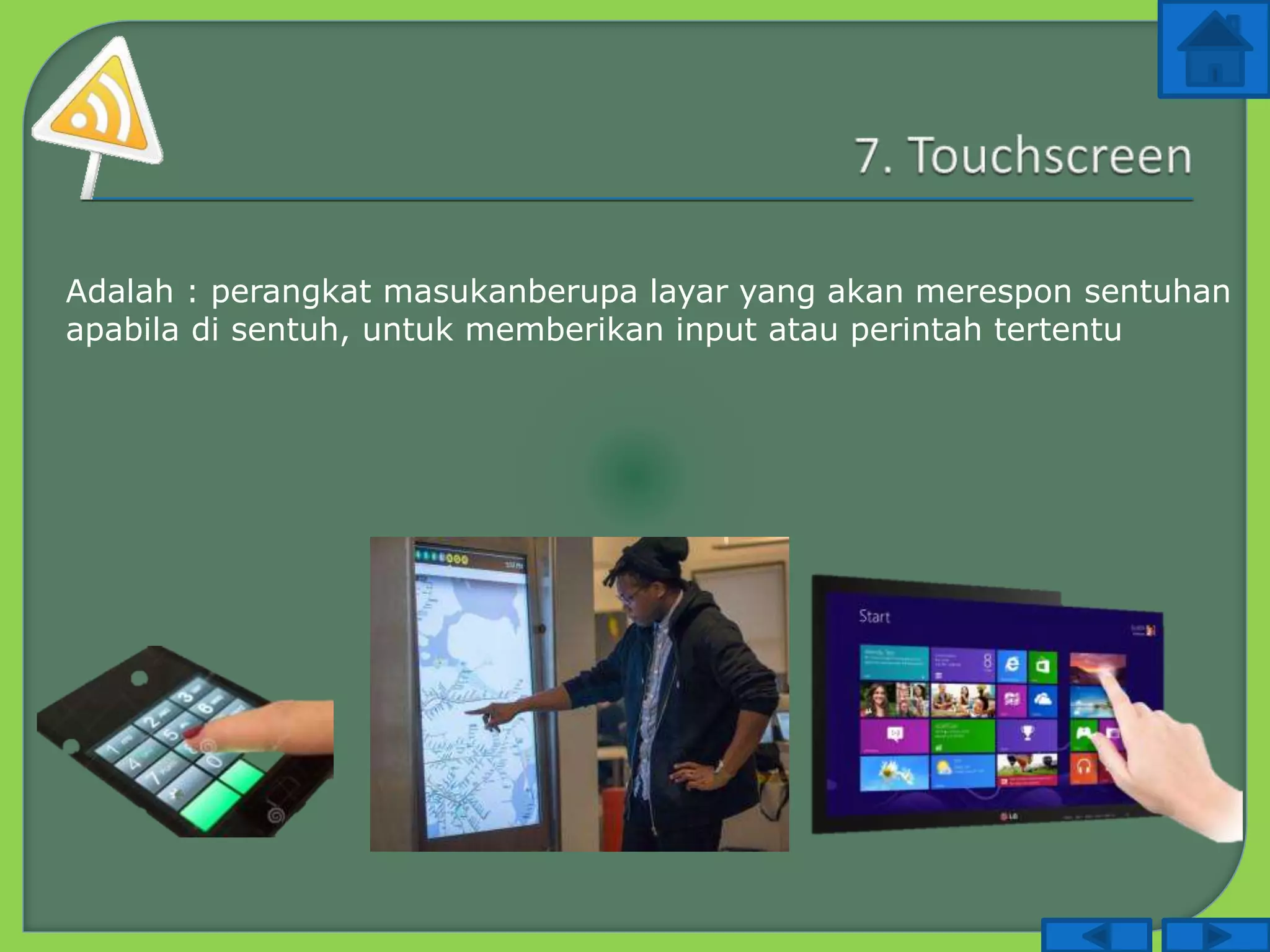

16. Adalah : perangkat masukanberupa layar yang akan merespon sentuhan
apabila di sentuh, untuk memberikan input atau perintah tertentu

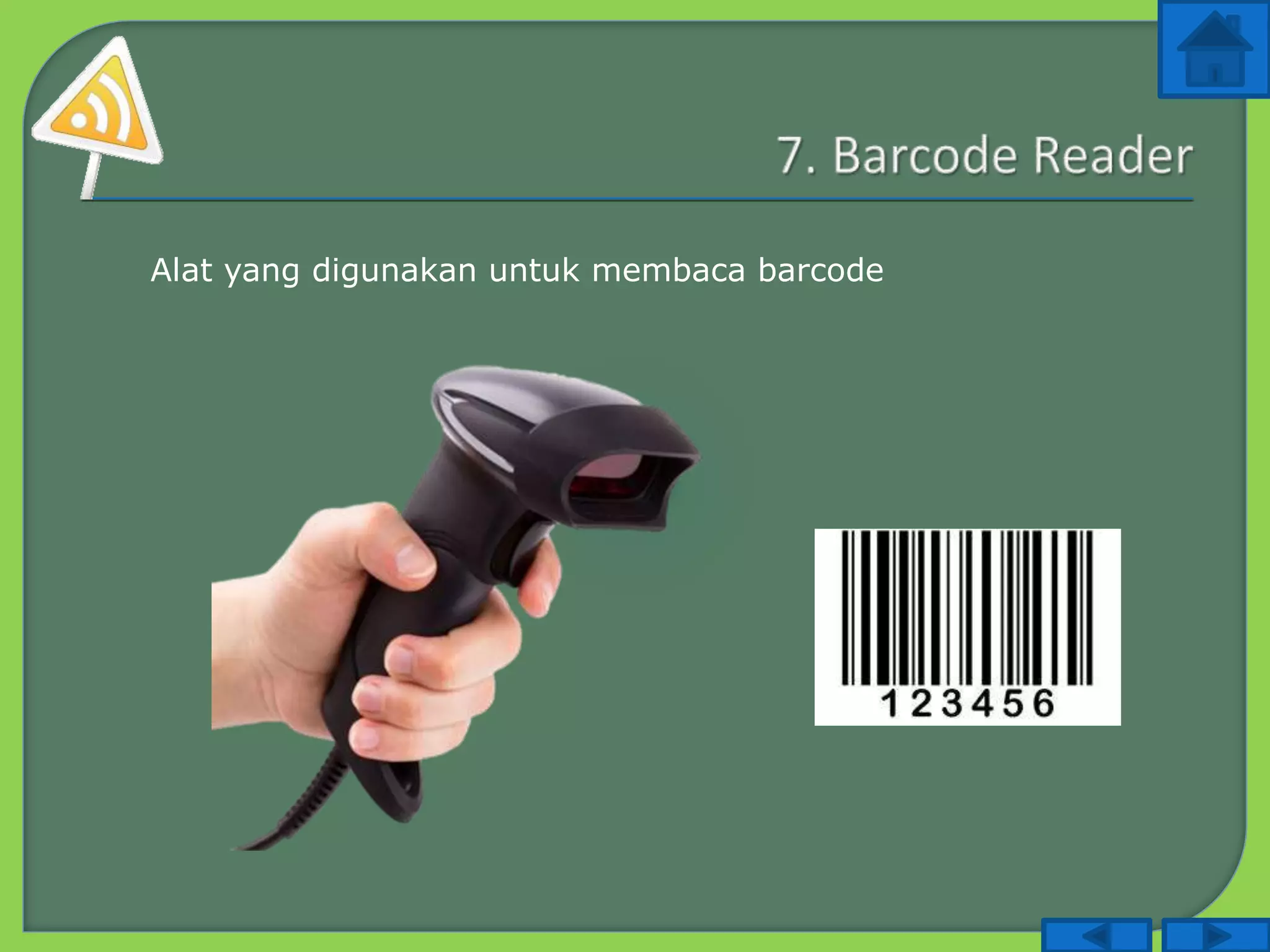

17. Alat yang digunakan untuk membaca barcode

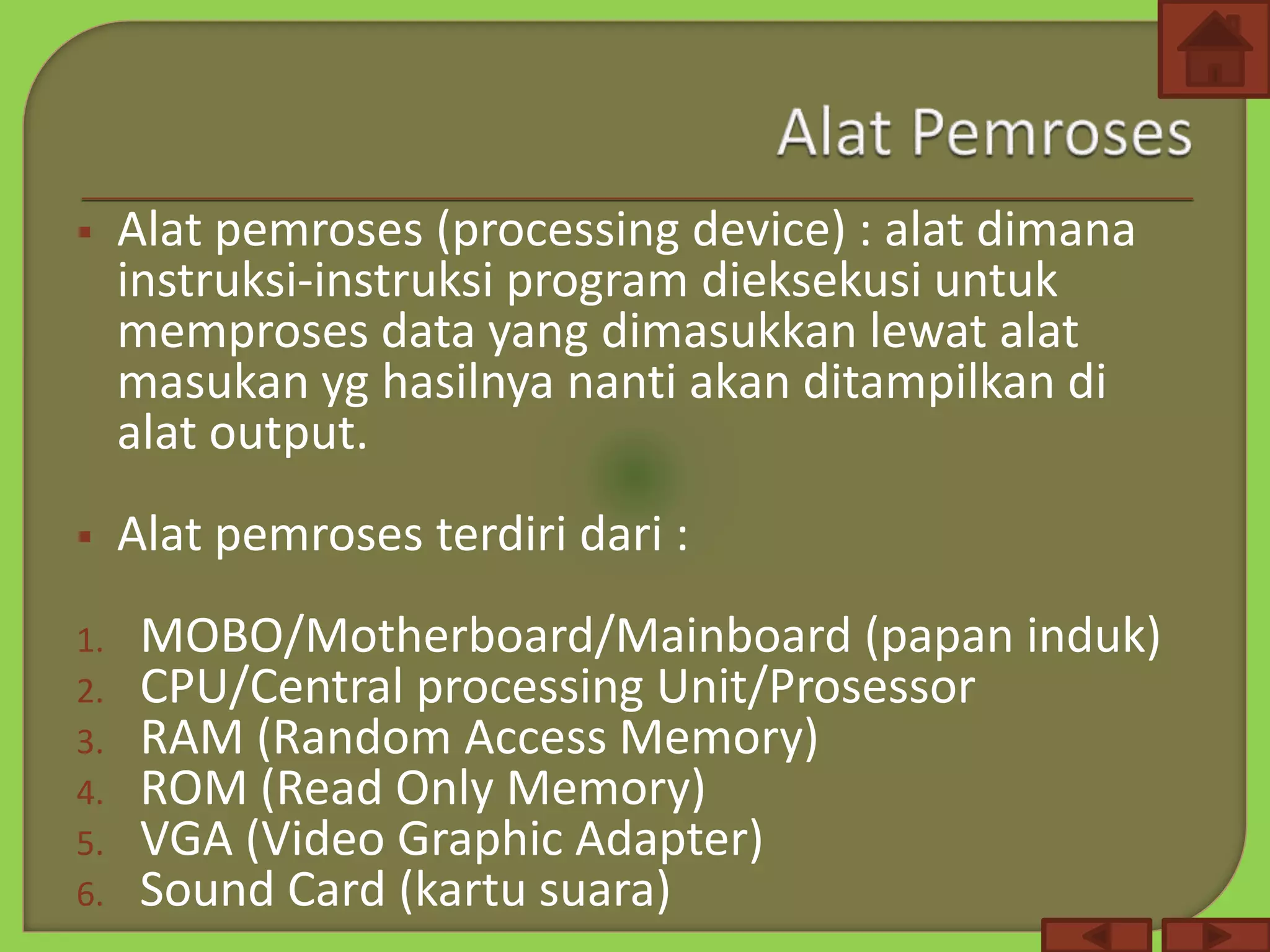

18.  Alat pemroses (processing device) : alat dimana
instruksi-instruksi program dieksekusi untuk
memproses data yang dimasukkan lewat alat
masukan yg hasilnya nanti akan ditampilkan di
alat output.
 Alat pemroses terdiri dari :
1. MOBO/Motherboard/Mainboard (papan induk)
2. CPU/Central processing Unit/Prosessor
3. RAM (Random Access Memory)
4. ROM (Read Only Memory)
5. VGA (Video Graphic Adapter)
6. Sound Card (kartu suara)

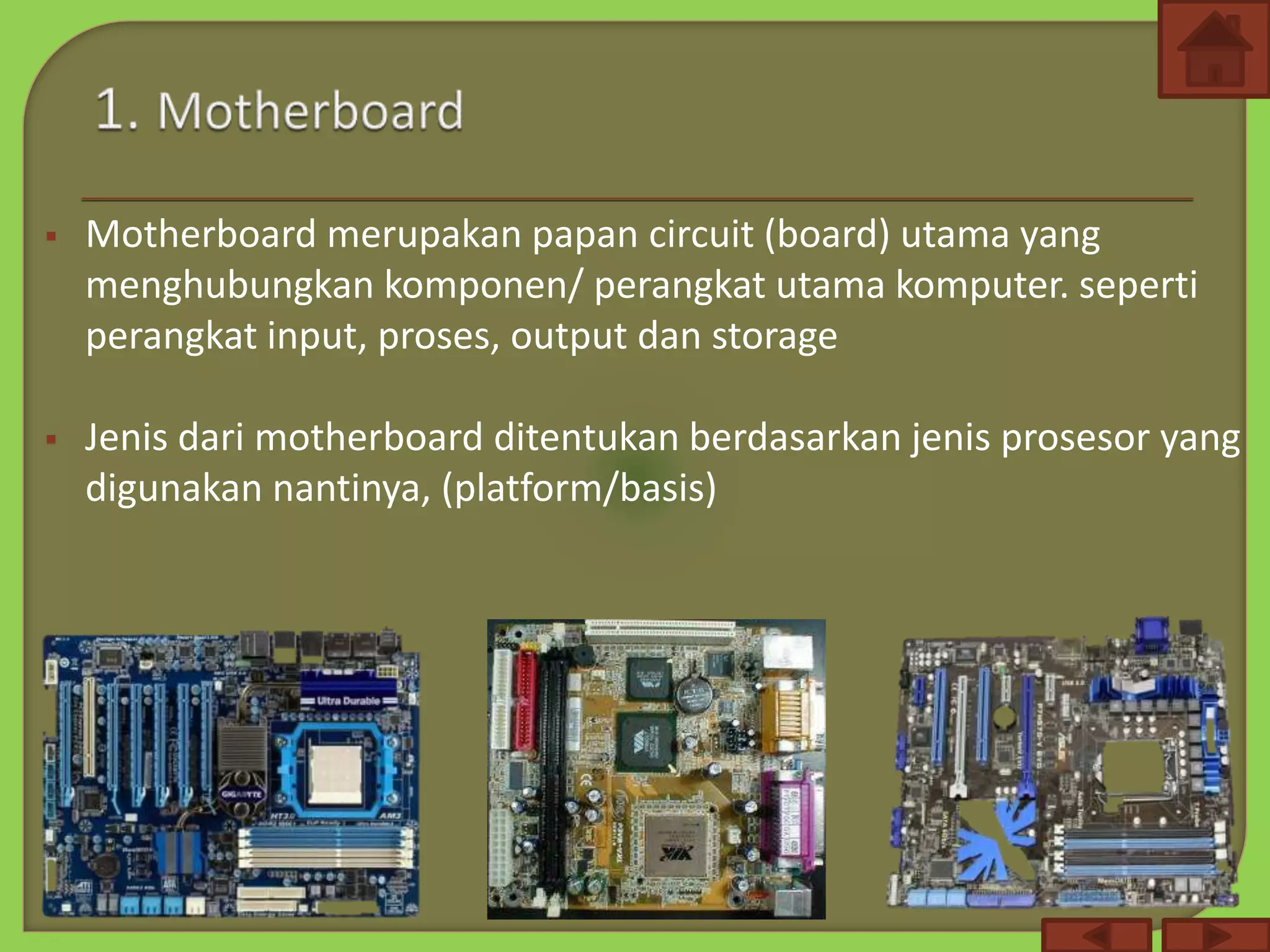

19.  Motherboard merupakan papan circuit (board) utama yang
menghubungkan komponen/ perangkat utama komputer. seperti
perangkat input, proses, output dan storage
 Jenis dari motherboard ditentukan berdasarkan jenis prosesor yang
digunakan nantinya, (platform/basis)

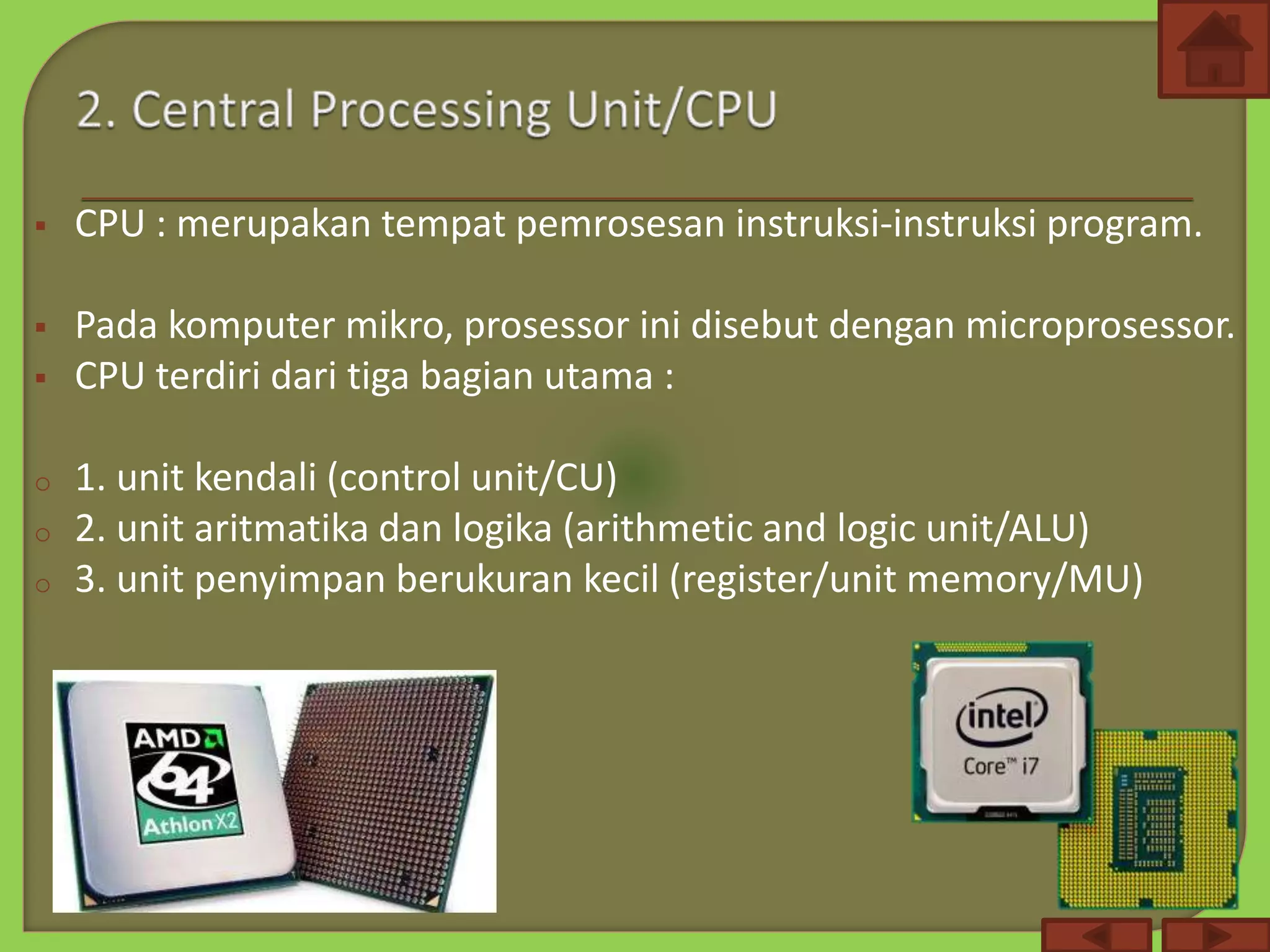

20.  CPU : merupakan tempat pemrosesan instruksi-instruksi program.
 Pada komputer mikro, prosessor ini disebut dengan microprosessor.
 CPU terdiri dari tiga bagian utama :
o 1. unit kendali (control unit/CU)
o 2. unit aritmatika dan logika (arithmetic and logic unit/ALU)
o 3. unit penyimpan berukuran kecil (register/unit memory/MU)

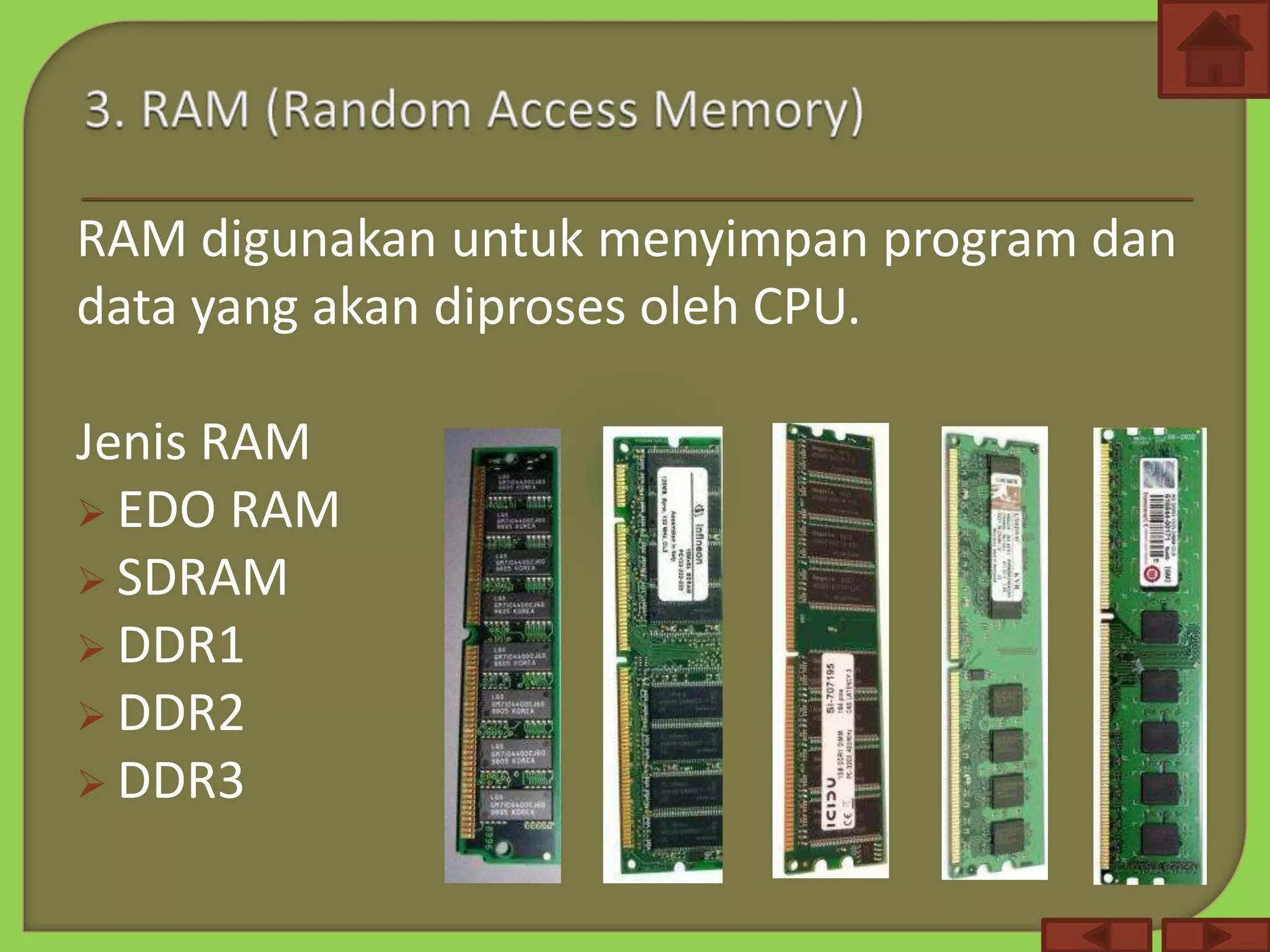

21. RAM digunakan untuk menyimpan program dan
data yang akan diproses oleh CPU.
Jenis RAM
 EDO RAM
 SDRAM
 DDR1
 DDR2
 DDR3

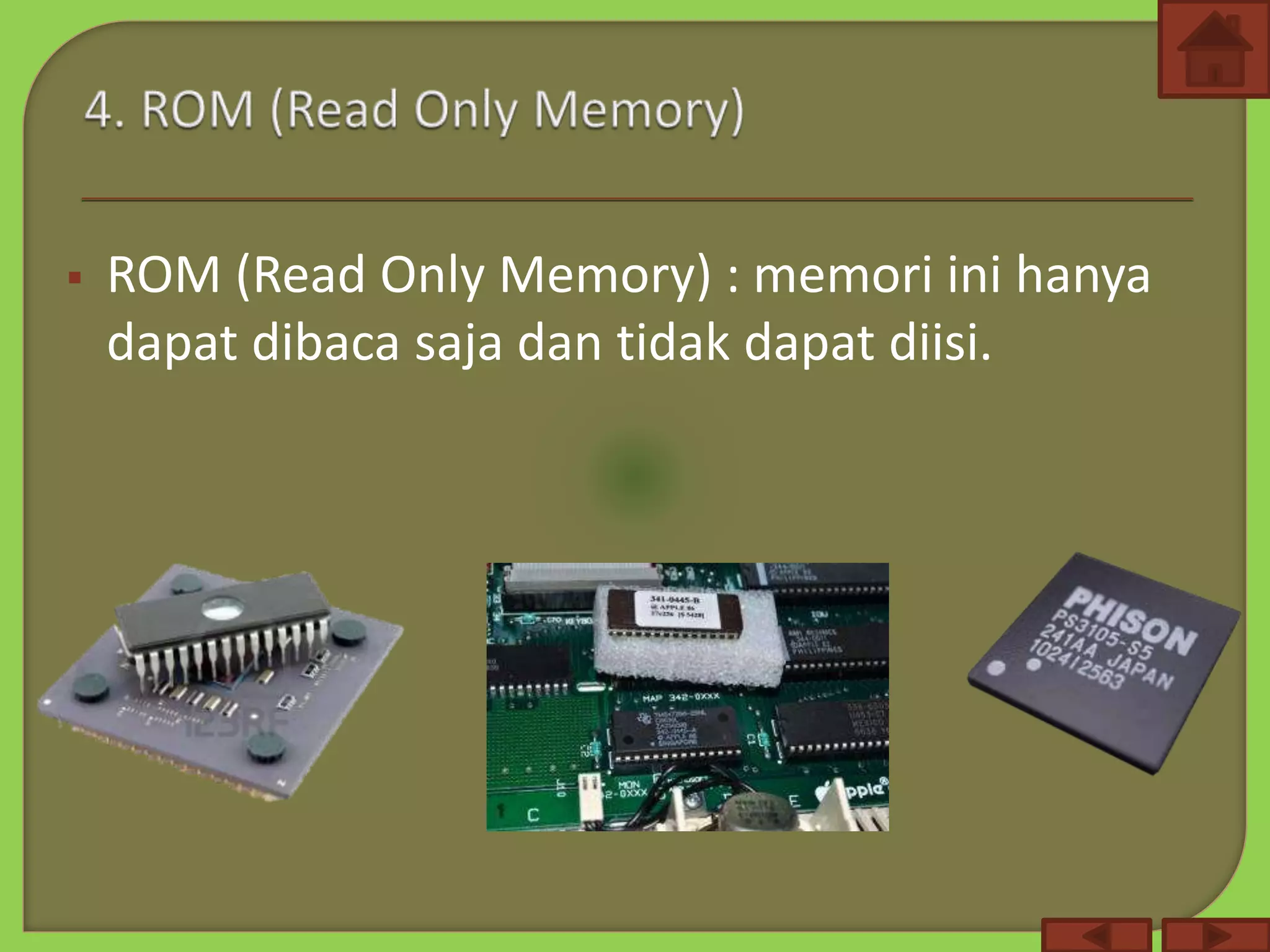

22.  ROM (Read Only Memory) : memori ini hanya
dapat dibaca saja dan tidak dapat diisi.

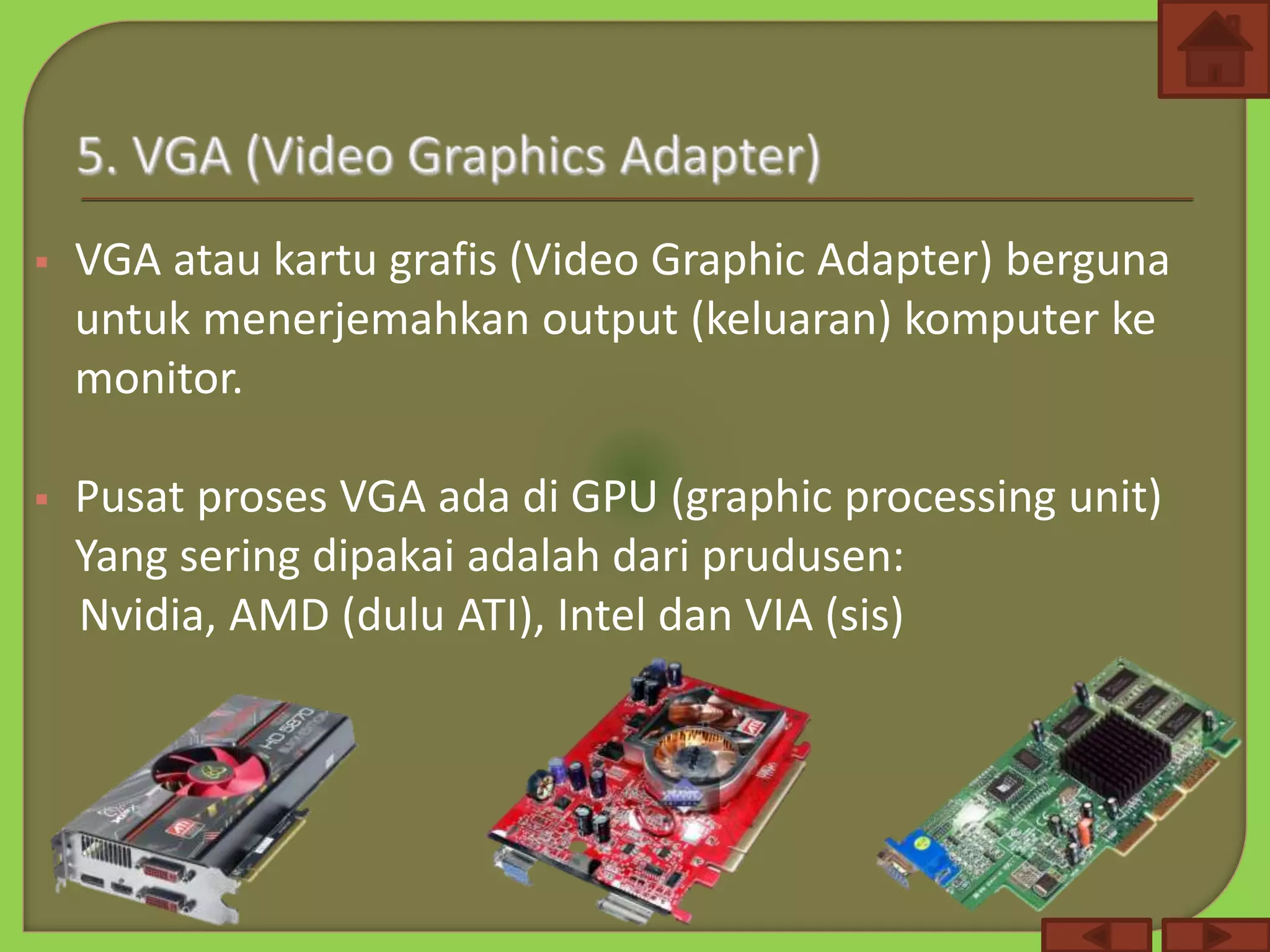

23.  VGA atau kartu grafis (Video Graphic Adapter) berguna
untuk menerjemahkan output (keluaran) komputer ke
monitor.
 Pusat proses VGA ada di GPU (graphic processing unit)
Yang sering dipakai adalah dari prudusen:
Nvidia, AMD (dulu ATI), Intel dan VIA (sis)

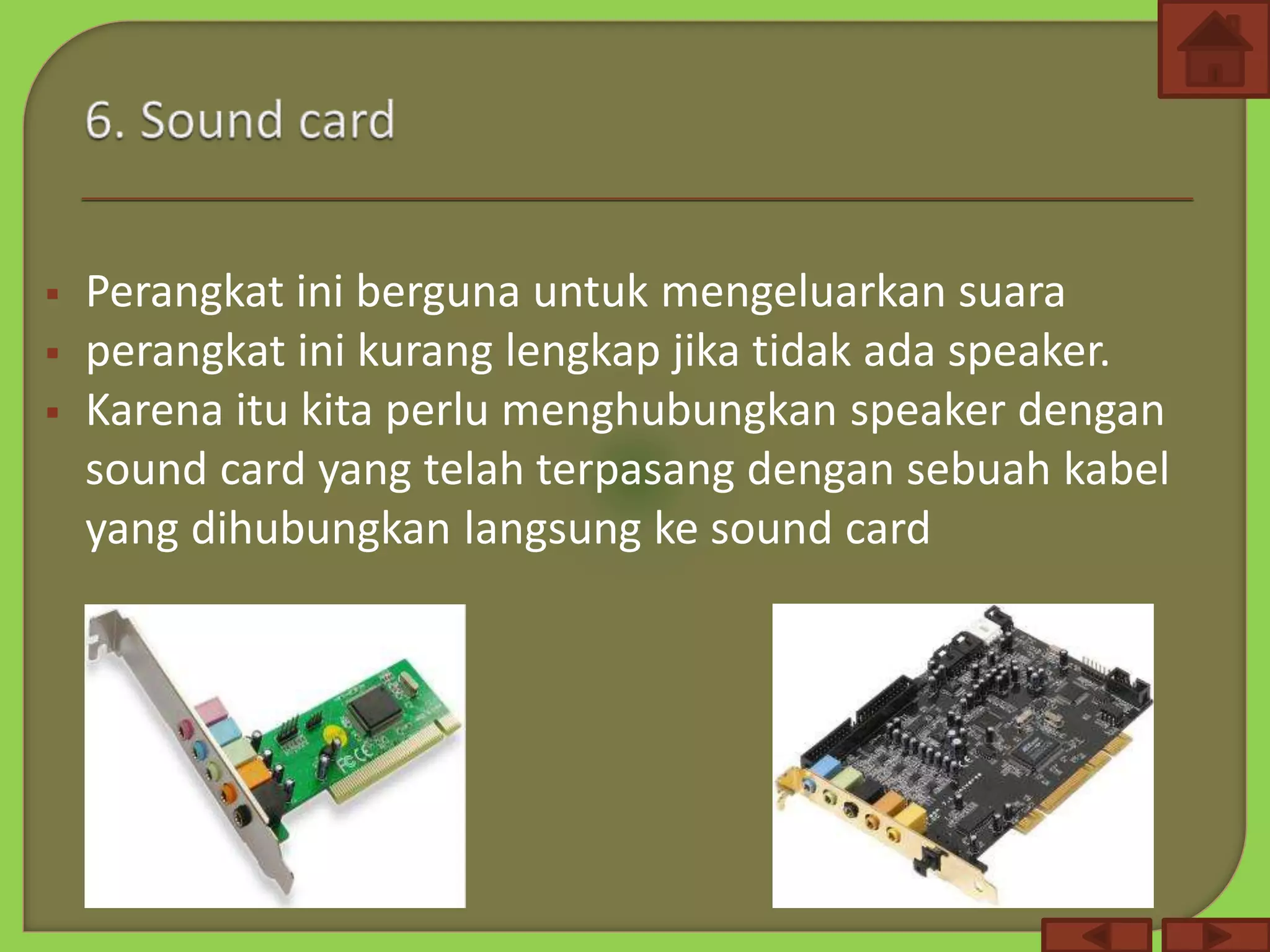

24.  Perangkat ini berguna untuk mengeluarkan suara
 perangkat ini kurang lengkap jika tidak ada speaker.
 Karena itu kita perlu menghubungkan speaker dengan
sound card yang telah terpasang dengan sebuah kabel
yang dihubungkan langsung ke sound card

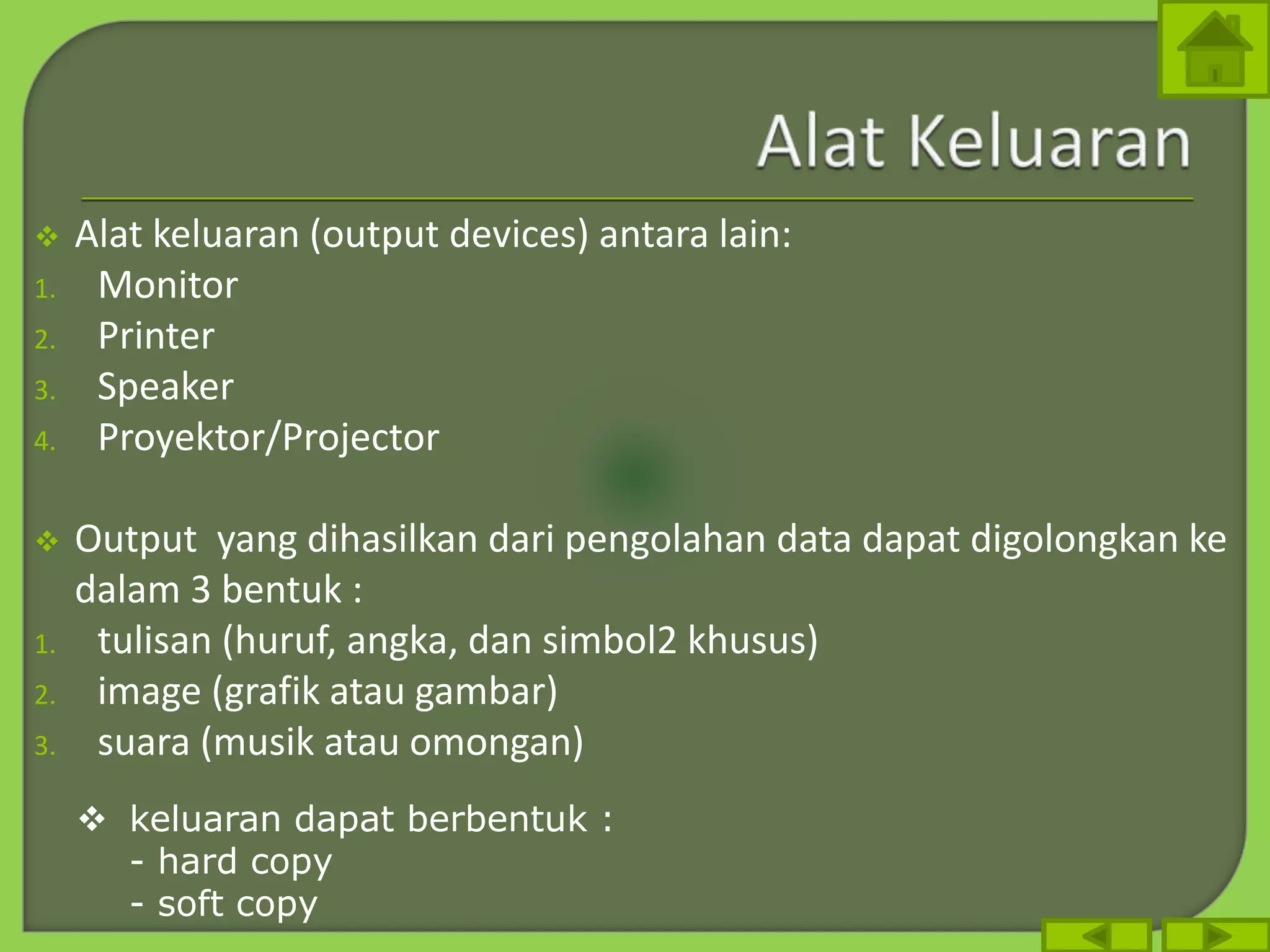

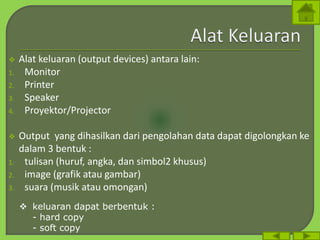

25.  Alat keluaran (output devices) antara lain:
1. Monitor
2. Printer
3. Speaker
4. Proyektor/Projector
 Output yang dihasilkan dari pengolahan data dapat digolongkan ke
dalam 3 bentuk :
1. tulisan (huruf, angka, dan simbol2 khusus)
2. image (grafik atau gambar)
3. suara (musik atau omongan)
 keluaran dapat berbentuk :
- hard copy
- soft copy

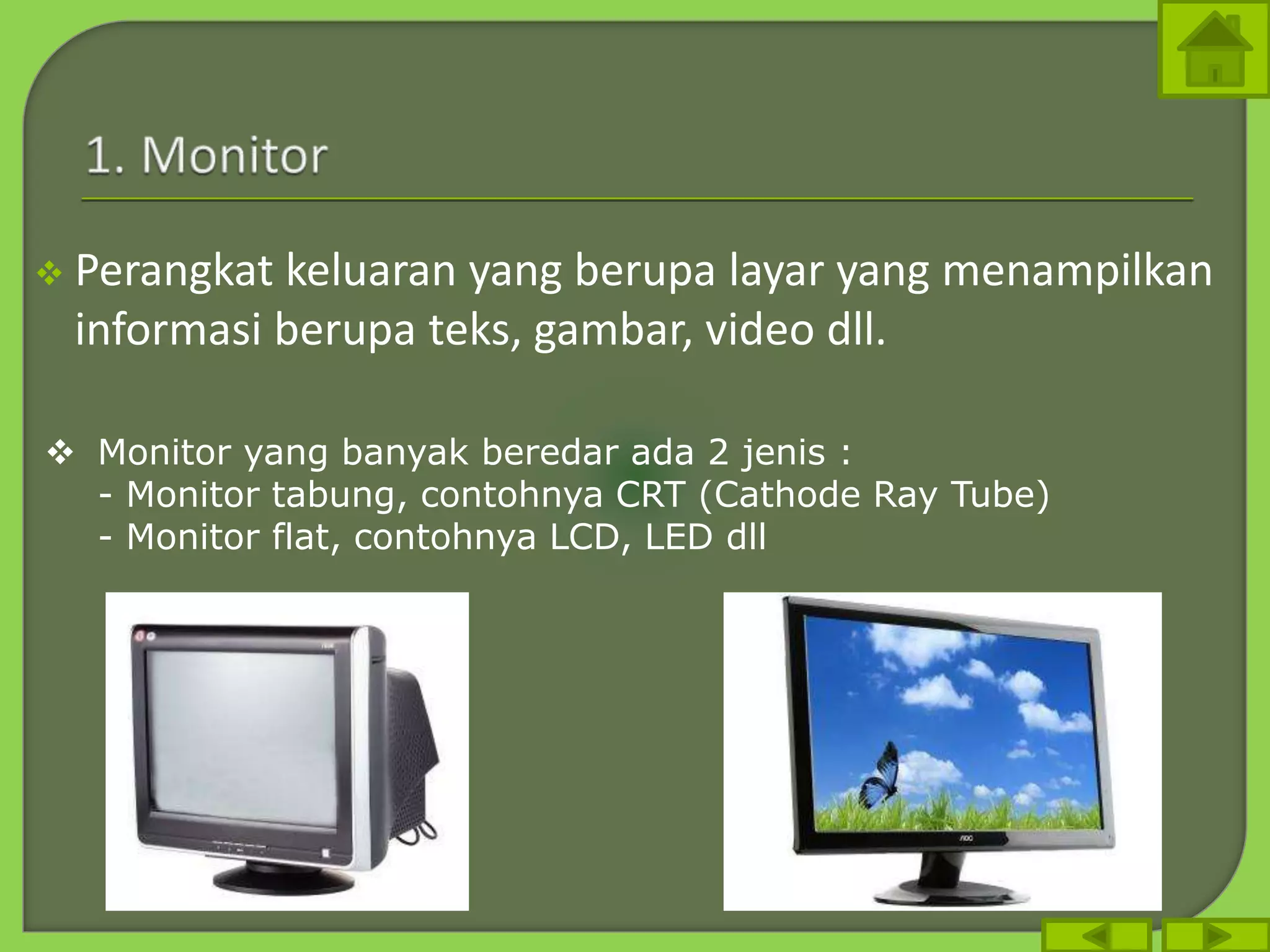

26.  Perangkat keluaran yang berupa layar yang menampilkan
informasi berupa teks, gambar, video dll.
 Monitor yang banyak beredar ada 2 jenis :
- Monitor tabung, contohnya CRT (Cathode Ray Tube)
- Monitor flat, contohnya LCD, LED dll

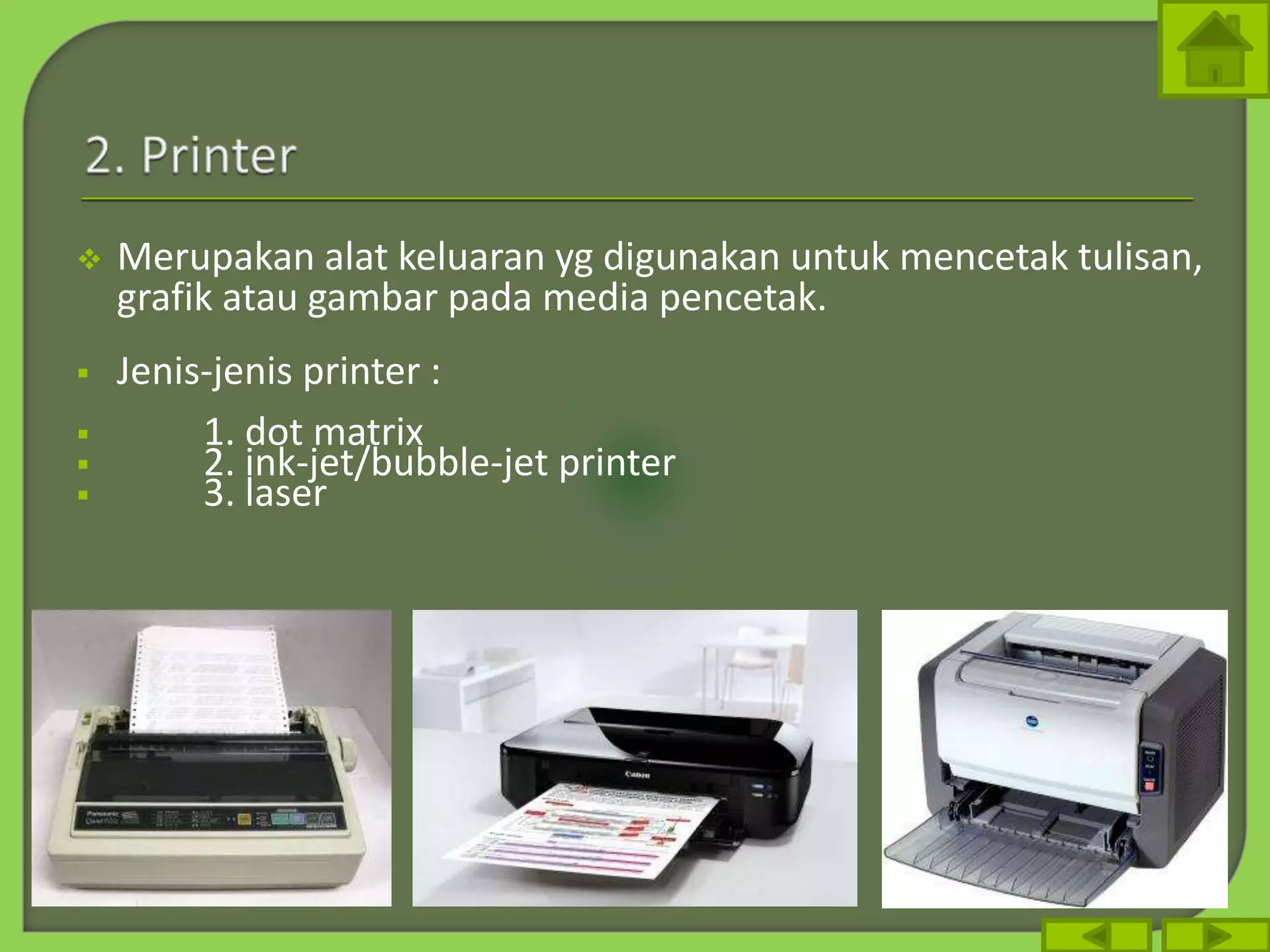

27.  Merupakan alat keluaran yg digunakan untuk mencetak tulisan,
grafik atau gambar pada media pencetak.
 Jenis-jenis printer :
 1. dot matrix
 2. ink-jet/bubble-jet printer
 3. laser

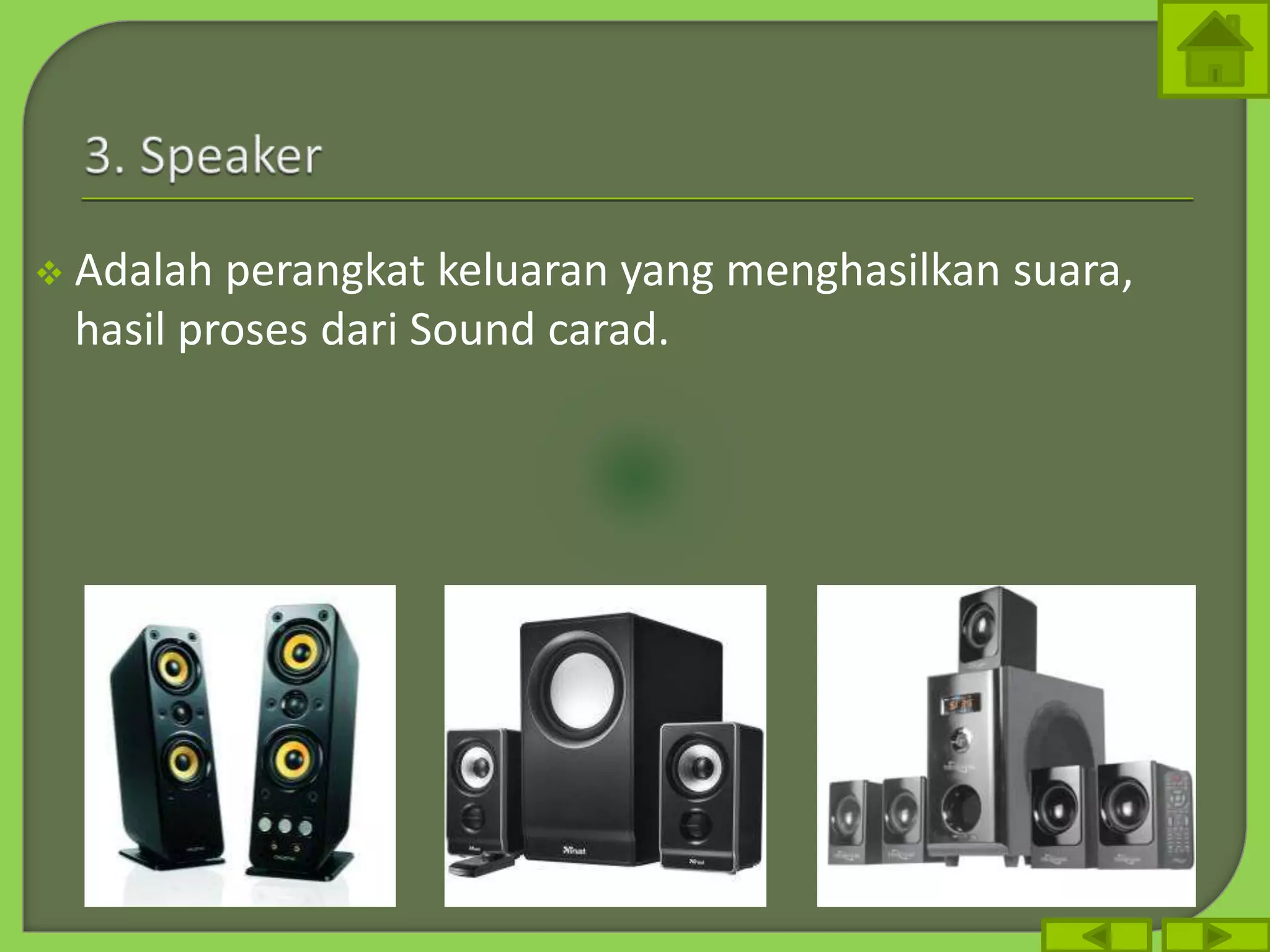

28.  Adalah perangkat keluaran yang menghasilkan suara,
hasil proses dari Sound carad.

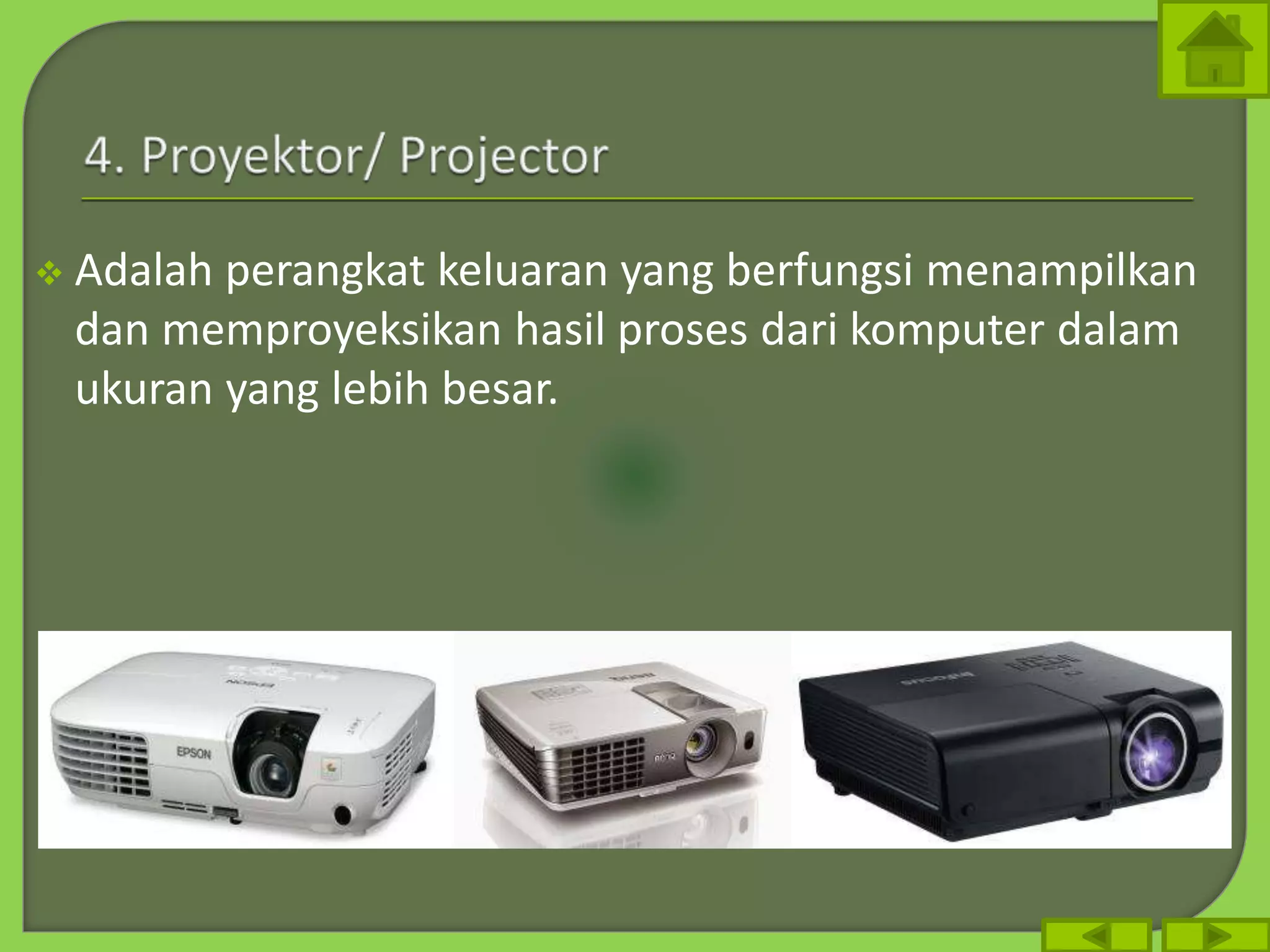

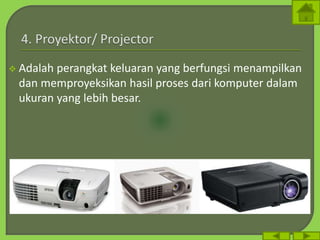

29.  Adalah perangkat keluaran yang berfungsi menampilkan
dan memproyeksikan hasil proses dari komputer dalam
ukuran yang lebih besar.

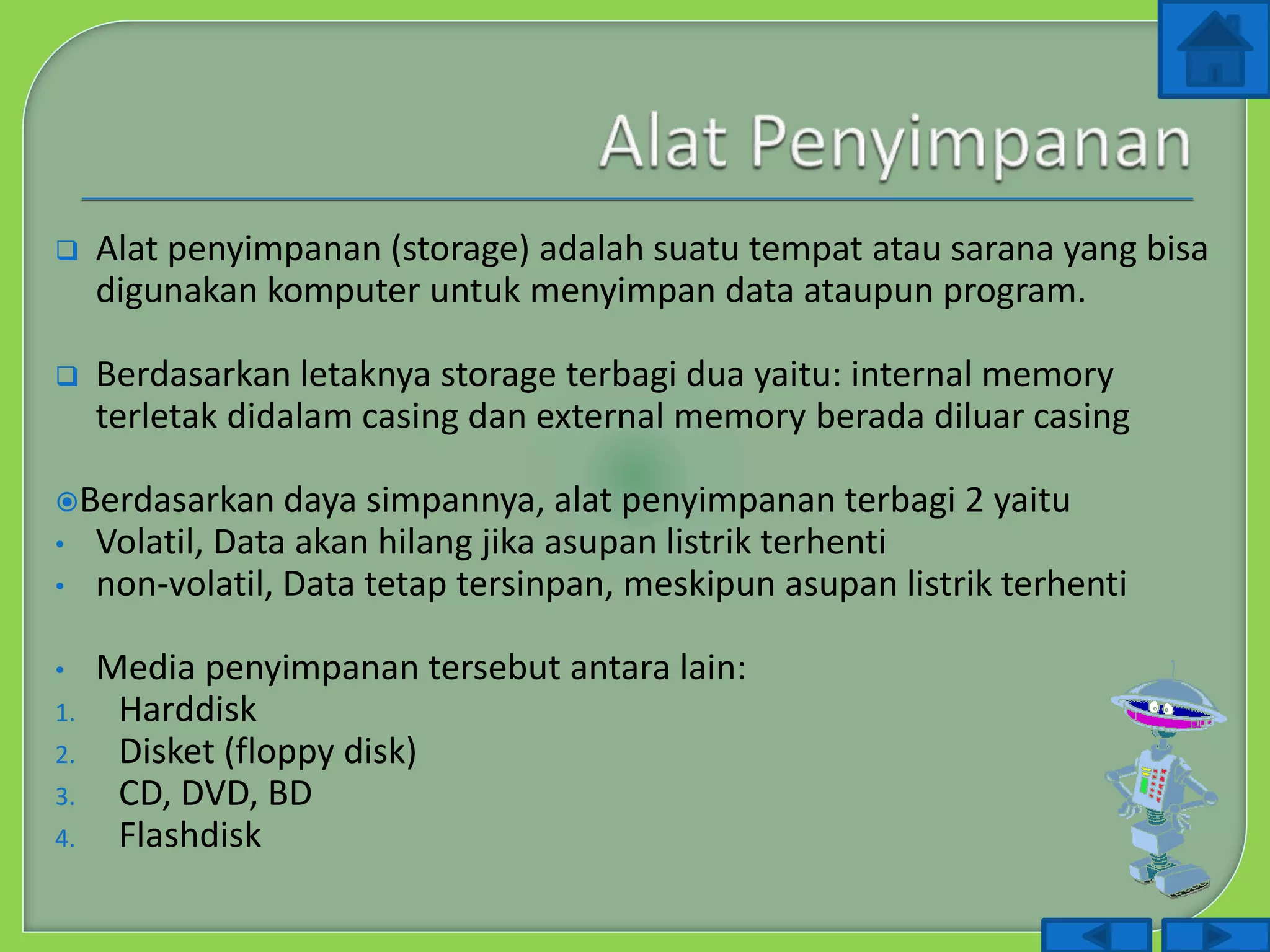

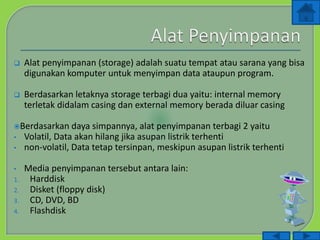

30.  Alat penyimpanan (storage) adalah suatu tempat atau sarana yang bisa
digunakan komputer untuk menyimpan data ataupun program.
 Berdasarkan letaknya storage terbagi dua yaitu: internal memory
terletak didalam casing dan external memory berada diluar casing
Berdasarkan daya simpannya, alat penyimpanan terbagi 2 yaitu
• Volatil, Data akan hilang jika asupan listrik terhenti
• non-volatil, Data tetap tersinpan, meskipun asupan listrik terhenti
• Media penyimpanan tersebut antara lain:
1. Harddisk
2. Disket (floppy disk)
3. CD, DVD, BD
4. Flashdisk

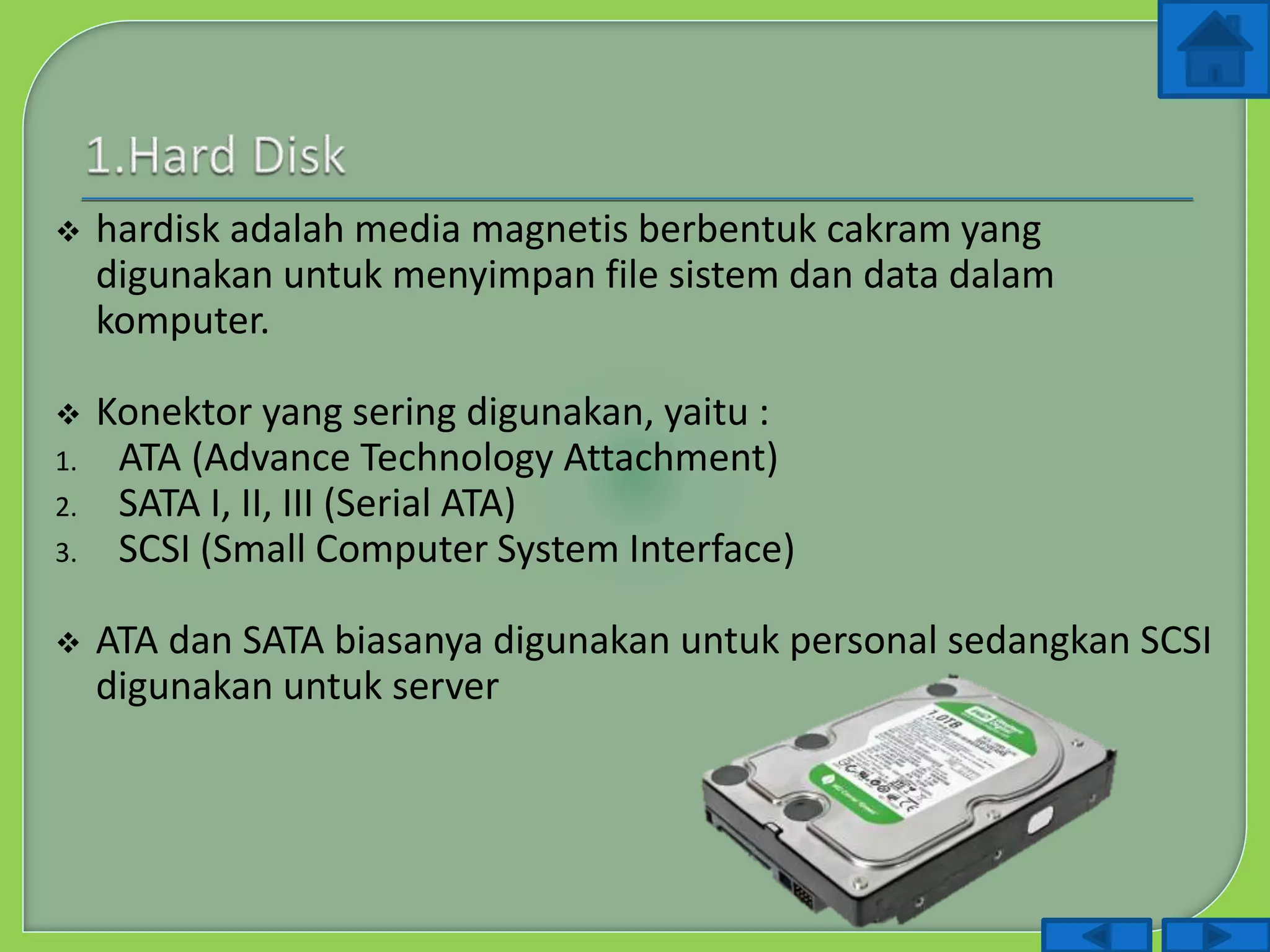

31.  hardisk adalah media magnetis berbentuk cakram yang
digunakan untuk menyimpan file sistem dan data dalam
komputer.
 Konektor yang sering digunakan, yaitu :
1. ATA (Advance Technology Attachment)
2. SATA I, II, III (Serial ATA)
3. SCSI (Small Computer System Interface)
 ATA dan SATA biasanya digunakan untuk personal sedangkan SCSI
digunakan untuk server

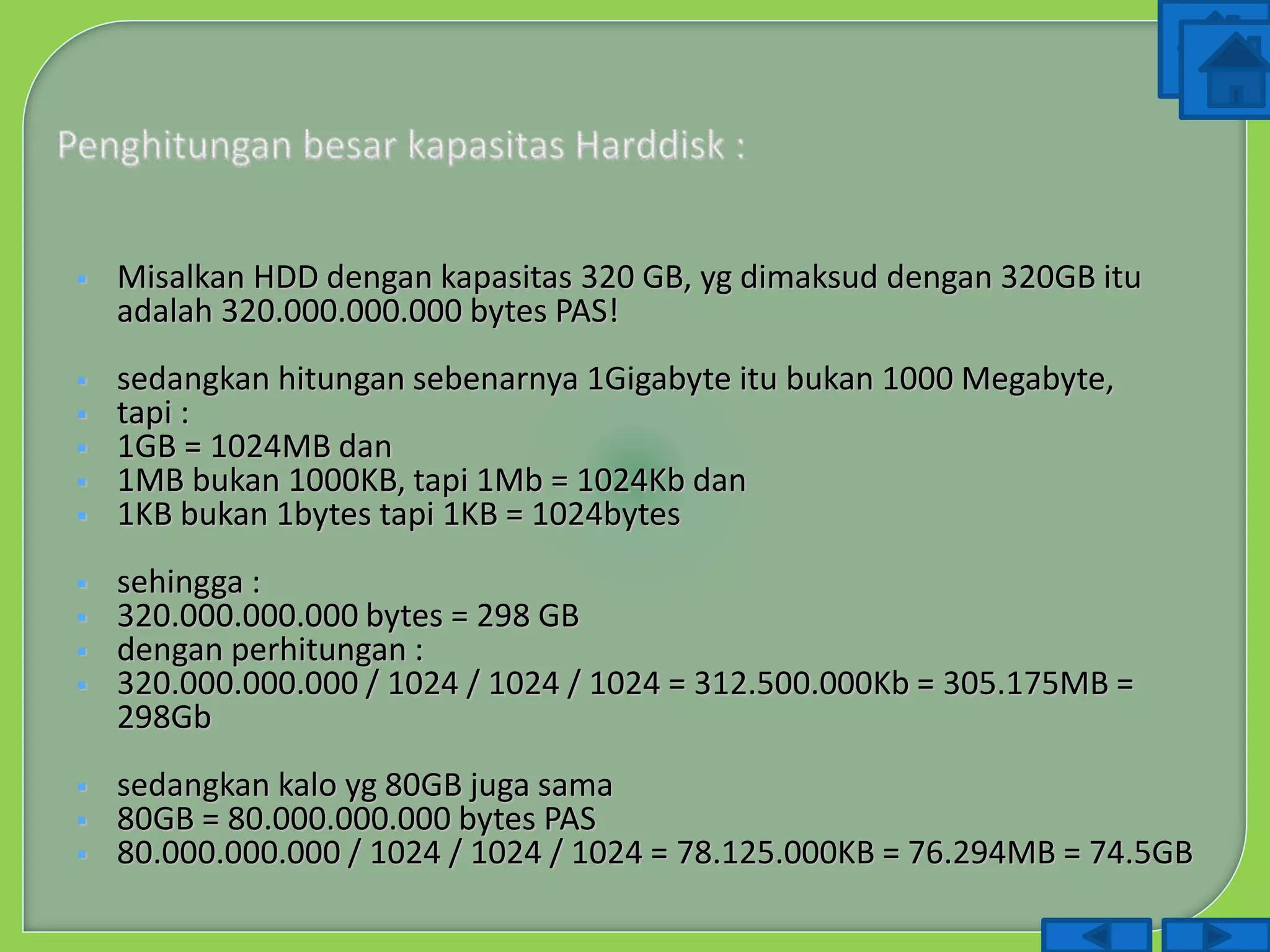

32.  Misalkan HDD dengan kapasitas 320 GB, yg dimaksud dengan 320GB itu
adalah 320.000.000.000 bytes PAS!
 sedangkan hitungan sebenarnya 1Gigabyte itu bukan 1000 Megabyte,
 tapi :
 1GB = 1024MB dan
 1MB bukan 1000KB, tapi 1Mb = 1024Kb dan
 1KB bukan 1bytes tapi 1KB = 1024bytes
 sehingga :
 320.000.000.000 bytes = 298 GB
 dengan perhitungan :
 320.000.000.000 / 1024 / 1024 / 1024 = 312.500.000Kb = 305.175MB =
298Gb
 sedangkan kalo yg 80GB juga sama
 80GB = 80.000.000.000 bytes PAS
 80.000.000.000 / 1024 / 1024 / 1024 = 78.125.000KB = 76.294MB = 74.5GB

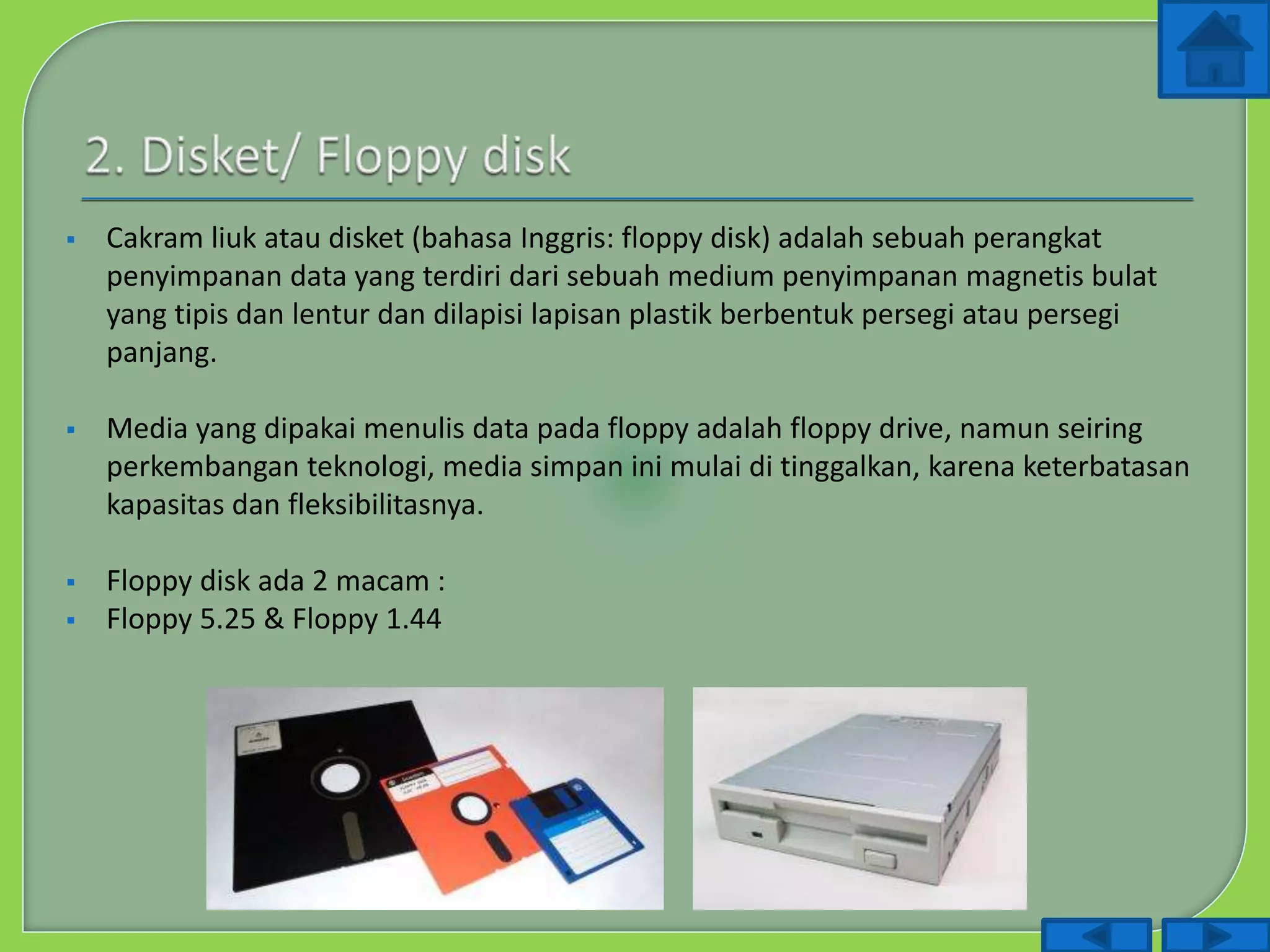

33.  Cakram liuk atau disket (bahasa Inggris: floppy disk) adalah sebuah perangkat
penyimpanan data yang terdiri dari sebuah medium penyimpanan magnetis bulat
yang tipis dan lentur dan dilapisi lapisan plastik berbentuk persegi atau persegi
panjang.
 Media yang dipakai menulis data pada floppy adalah floppy drive, namun seiring
perkembangan teknologi, media simpan ini mulai di tinggalkan, karena keterbatasan
kapasitas dan fleksibilitasnya.
 Floppy disk ada 2 macam :
 Floppy 5.25 & Floppy 1.44

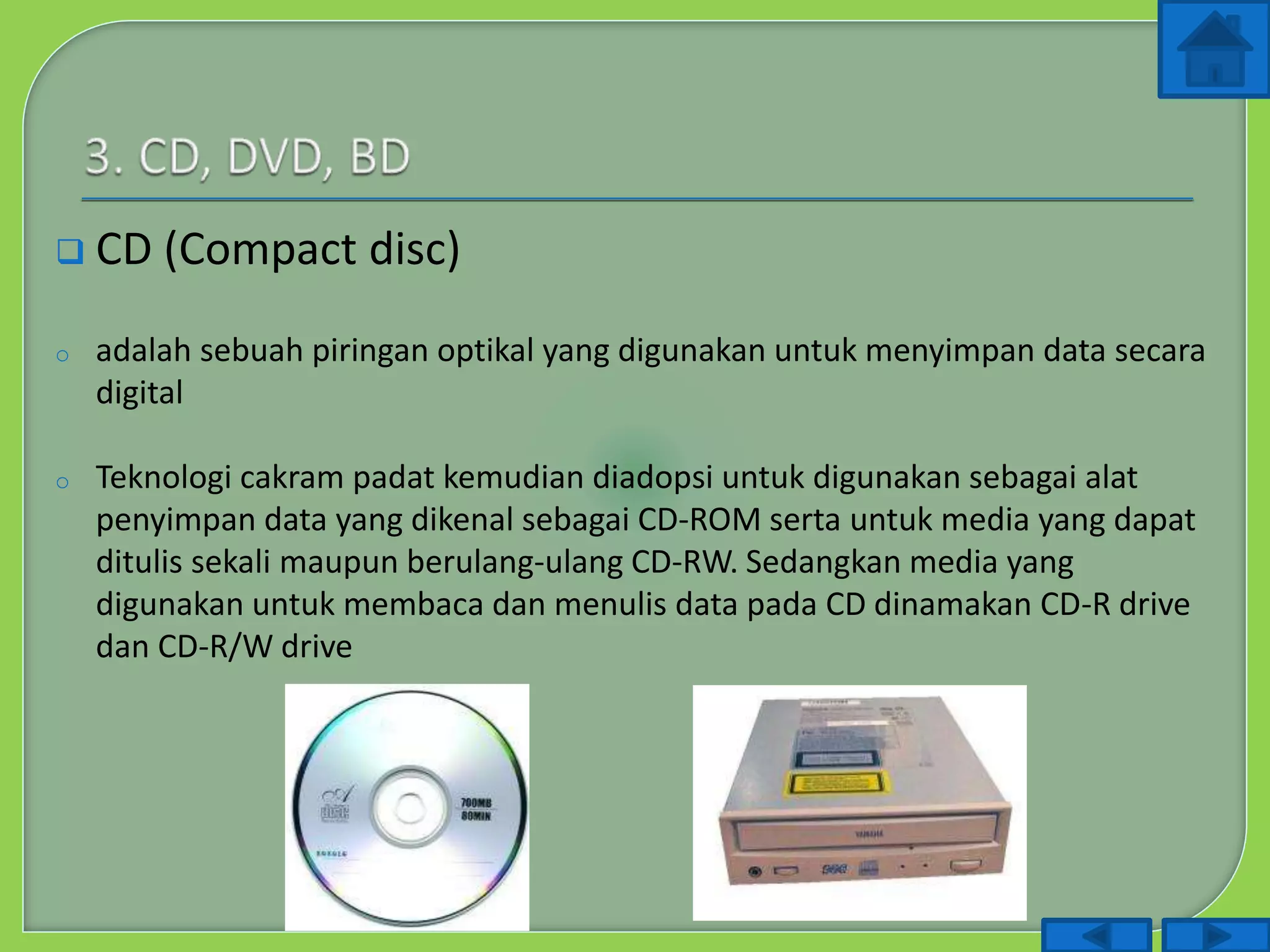

34.  CD (Compact disc)
o adalah sebuah piringan optikal yang digunakan untuk menyimpan data secara
digital
o Teknologi cakram padat kemudian diadopsi untuk digunakan sebagai alat
penyimpan data yang dikenal sebagai CD-ROM serta untuk media yang dapat
ditulis sekali maupun berulang-ulang CD-RW. Sedangkan media yang
digunakan untuk membaca dan menulis data pada CD dinamakan CD-R drive
dan CD-R/W drive

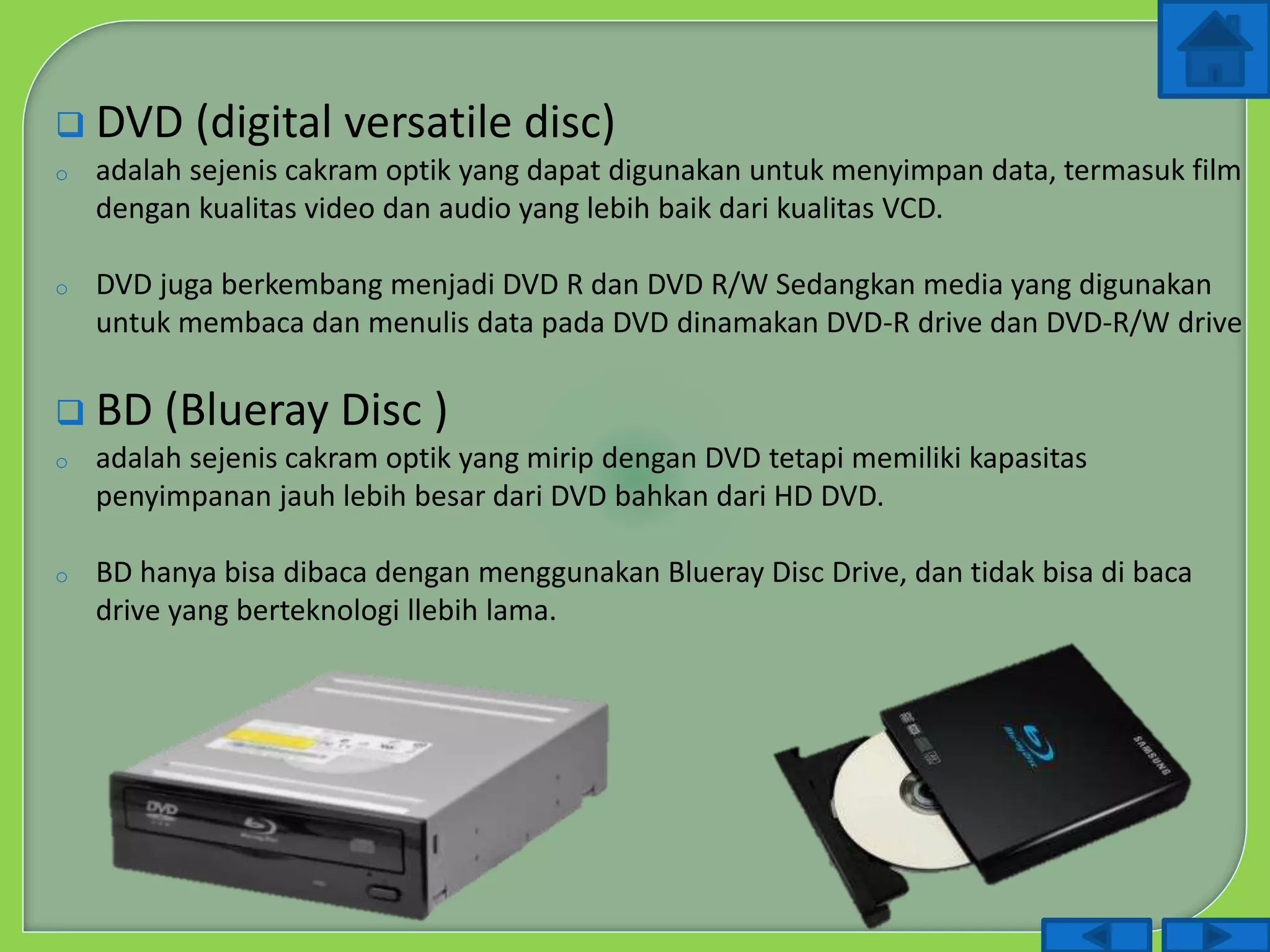

35.  DVD (digital versatile disc)
o adalah sejenis cakram optik yang dapat digunakan untuk menyimpan data, termasuk film
dengan kualitas video dan audio yang lebih baik dari kualitas VCD.
o DVD juga berkembang menjadi DVD R dan DVD R/W Sedangkan media yang digunakan
untuk membaca dan menulis data pada DVD dinamakan DVD-R drive dan DVD-R/W drive
 BD (Blueray Disc )
o adalah sejenis cakram optik yang mirip dengan DVD tetapi memiliki kapasitas
penyimpanan jauh lebih besar dari DVD bahkan dari HD DVD.
o BD hanya bisa dibaca dengan menggunakan Blueray Disc Drive, dan tidak bisa di baca
drive yang berteknologi llebih lama.

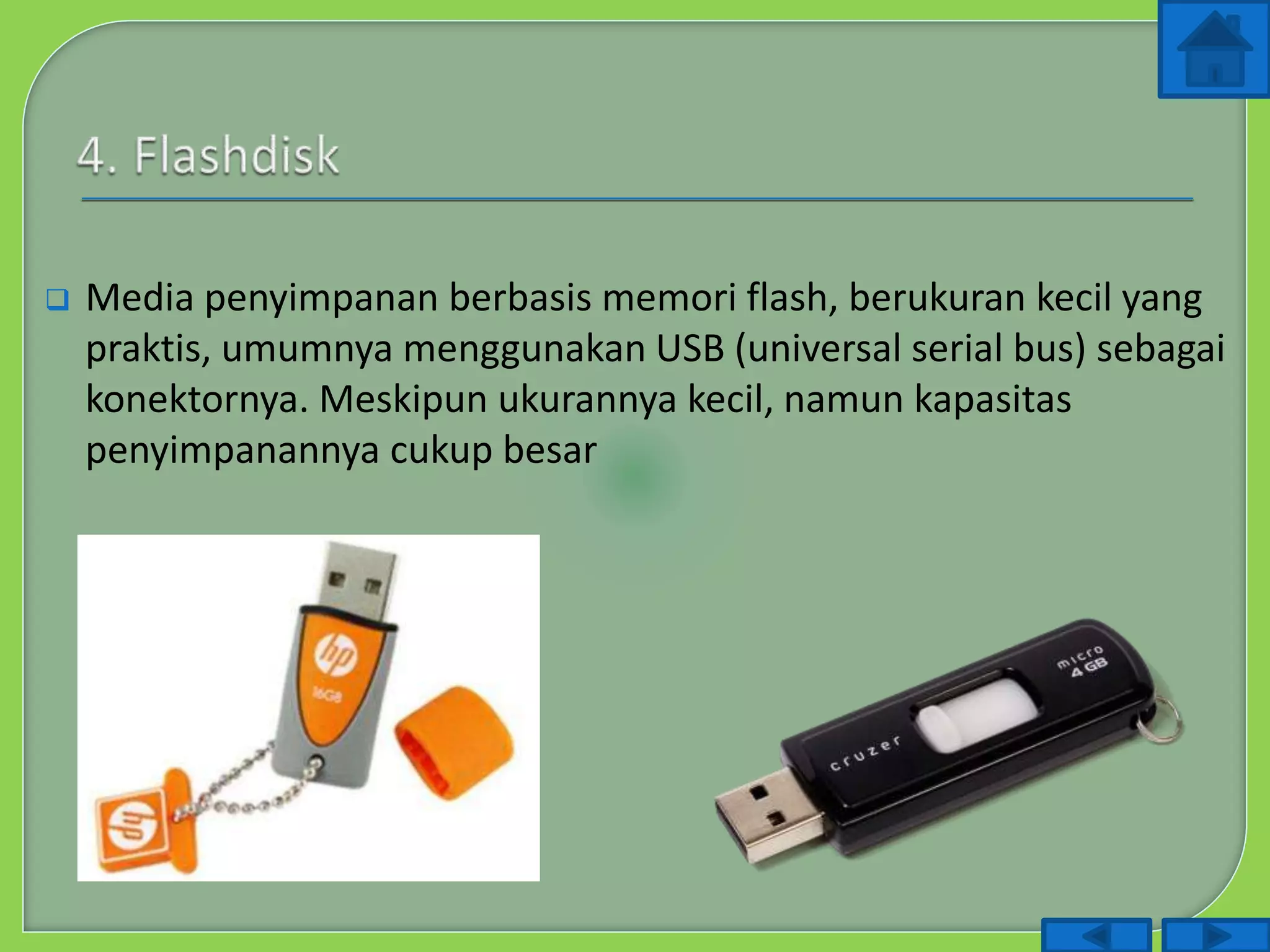

36.  Media penyimpanan berbasis memori flash, berukuran kecil yang
praktis, umumnya menggunakan USB (universal serial bus) sebagai
konektornya. Meskipun ukurannya kecil, namun kapasitas
penyimpanannya cukup besar

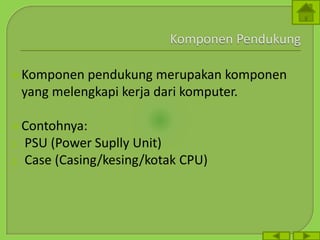

37. Komponen pendukung merupakan komponen
yang melengkapi kerja dari komputer.
Contohnya:
1. PSU (Power Suplly Unit)
2. Case (Casing/kesing/kotak CPU)

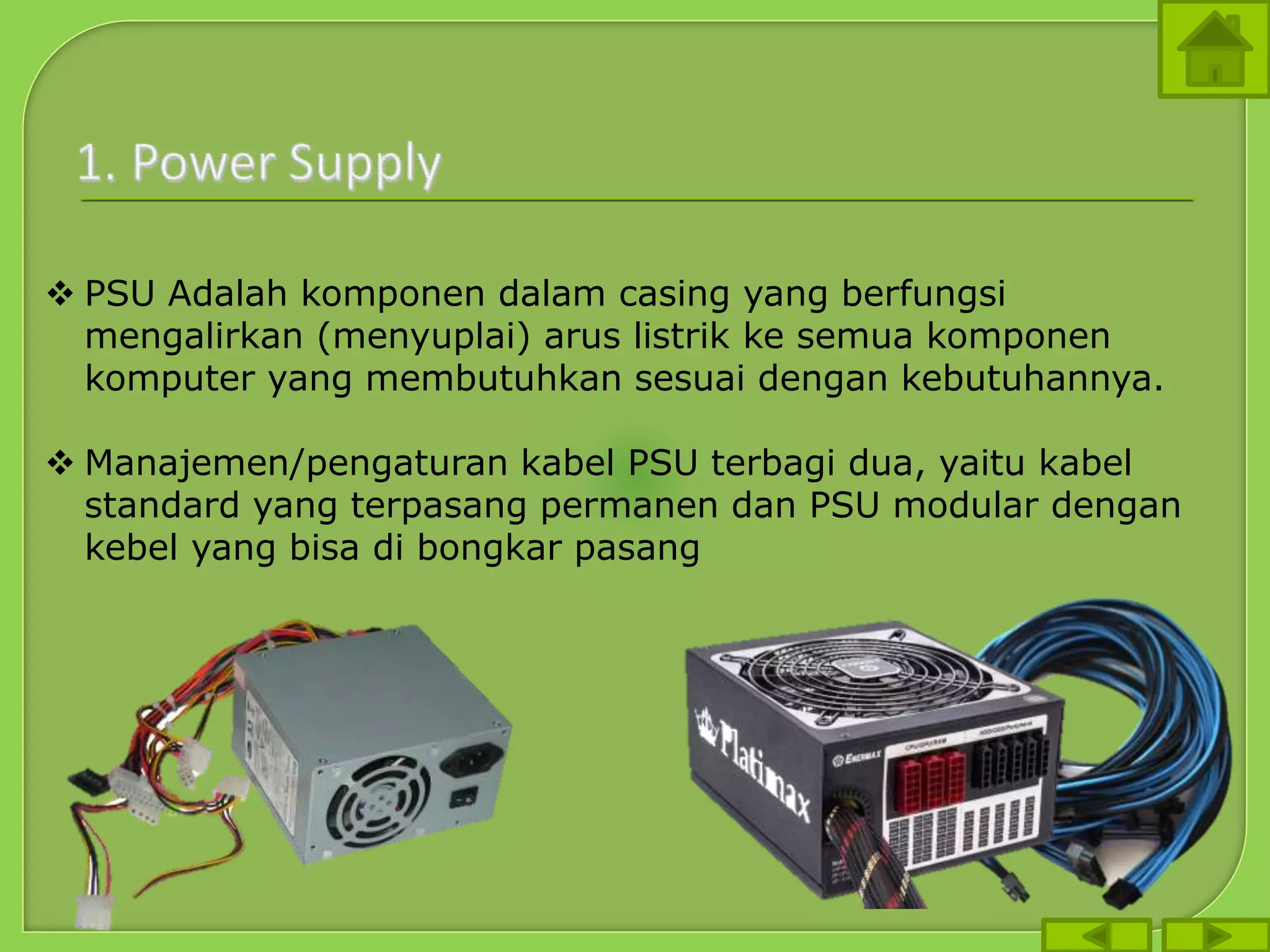

38.  PSU Adalah komponen dalam casing yang berfungsi
mengalirkan (menyuplai) arus listrik ke semua komponen
komputer yang membutuhkan sesuai dengan kebutuhannya.
 Manajemen/pengaturan kabel PSU terbagi dua, yaitu kabel
standard yang terpasang permanen dan PSU modular dengan
kebel yang bisa di bongkar pasang

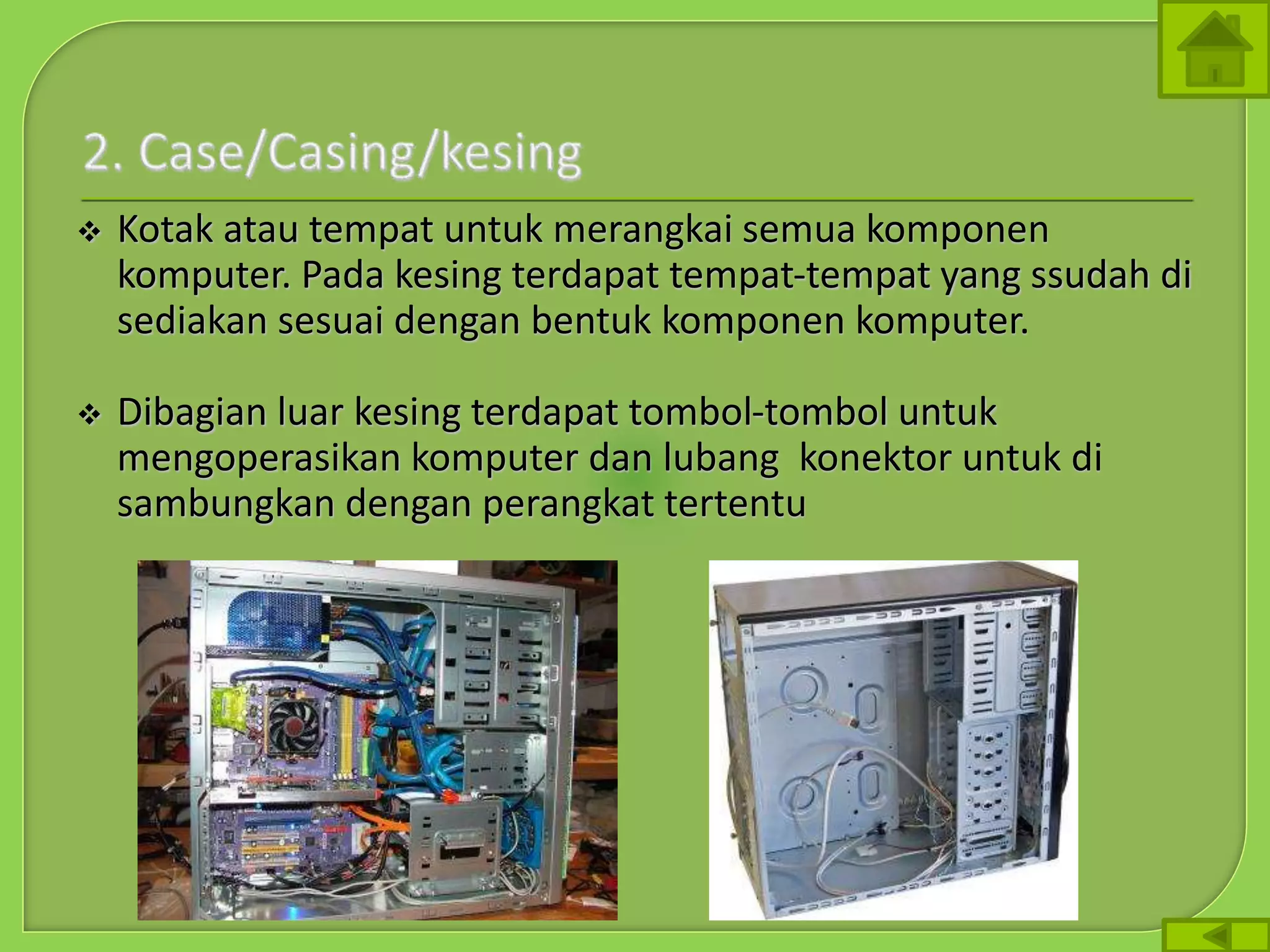

39.  Kotak atau tempat untuk merangkai semua komponen
komputer. Pada kesing terdapat tempat-tempat yang ssudah di
sediakan sesuai dengan bentuk komponen komputer.
 Dibagian luar kesing terdapat tombol-tombol untuk
mengoperasikan komputer dan lubang konektor untuk di
sambungkan dengan perangkat tertentu
