1. SISTEM KEMUDI
FUNGSI
Untuk mengendalikan arah gerak kendaraan
SISTEM KEMUDI DIBEDAKAN MENJADI 2 JENIS,
YAITU :
1. SISTEM KEMUDI MANUAL
2. SISTEM KEMUDI OTOMATIS (KEMUDI DAYA)
URAIAN
1. SISTEM KEMUDI MANUAL
KOMPONEN UTAMA SISTEM KEMUDI
1. STEERING WHEEL
2. STEERING COLUMN
3. STEERING GEAR
4. STEERING LINGKAGE
FUNGSI KOMPONEN UTAMA SISTEM KEMUDI
1. STEERING WHEEL
Mengendalikan arah roda depan melalui lengan penghubung
2. STEERING COLUMN
Untuk meneruskan arah putaran dari kemudi ke steering gear
3. STEERING GEAR

2. Untuk memungkinkan roda depan dapat diarahkan sesuai dengan arah putaran kemudi
yang diinginkan
4. STEERING LINGKAGE
Sebagai penghubung untuk memindahkan tenaga putar dari steering wheel ke roda depan.
Pada dasarnya Steering Gear dapat dibedakan menjadi beberapa jenis, yaitu :
a. Jenis Worm and Sector Roller
b. Jenis Worm and Sector
c. Jenis Screw Pin
d. Jenis Screw and Nut
e. Jenis Recirculating Ball
KOMPONEN UTAMA SISTEM KEMUDI JENIS RECIRCULATING BALL
1. RODA KEMUDI
2. POROS UTAMA KEMUDI
3. BATANG KEMUDI
4. BAK RODA GIGI KEMUDI
5. LENGAN PITMAN
6. BATANG PENGHUBUNG
7. TIE ROD
8. LENGAN IDLER
9. LENGAN NAKEL
10. BALL JOINT SUSPENSI
11. BANTALAN ATAS
FUNGSI KOMPONEN UTAMA SISTEM KEMUDI JENIS
RECIRCULATING BALL
1. RODA KEMUDI
Mengendalikan arah roda depan melalui lengan penghubung
2. POROS UTAMA KEMUDI
Mengirim gaya putar roda kemudi ke bak roda gigi kemudi
3. BATANG KEMUDI

3. Tempat Poros Utama
4. BAK RODA GIGI KEMUDI
Merubah gerak putar kemudi ke gerakkan maju mundur lengan penghubung
5. LENGAN PITMAN
digerakkan maju mundur oleh bak roda gigi kemudi dan dihubungkan dengan batang
penghubung
6. BATANG PENGHUBUNG
Menghubungkan Tie Rod di sebelah kanan dan kiri
7. TIE ROD
Menghubungkan lengan nakel dan batang penghubung
8. LENGAN IDLER
Menunjang batang penghubung dan tie rod
9. LENGAN NAKEL
Mengendalikan roda depan sesuai dengan gerakkan lengan penghubung
10. BALL JOINT SUSPENSI
Tempat berputarnya roda-roda depan
11. BANTALAN ATAS
Tempat dudukan peredam kejut
f. Jenis Rack and Pinion
KOMPONEN UTAMA SISTEM KEMUDI JENIS RACK AND PINION
1. RODA KEMUDI
2. POROS UTAMA KEMUDI
3. BATANG KEMUDI
4. POROS INTERMEDIATE
5. RACK AND PINION
6. TIE ROD
7. SEPATU RACK
8. LENGAN NAKEL

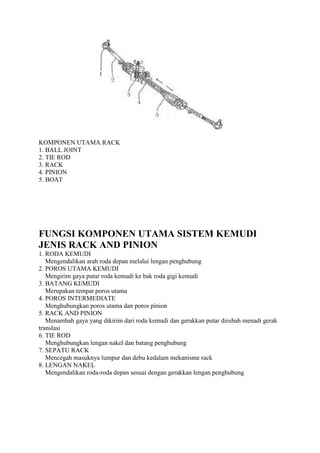

4. KOMPONEN UTAMA RACK
1. BALL JOINT
2. TIE ROD
3. RACK
4. PINION
5. BOAT
FUNGSI KOMPONEN UTAMA SISTEM KEMUDI
JENIS RACK AND PINION
1. RODA KEMUDI
Mengendalikan arah roda depan melalui lengan penghubung
2. POROS UTAMA KEMUDI
Mengirim gaya putar roda kemudi ke bak roda gigi kemudi
3. BATANG KEMUDI
Merupakan tempat poros utama
4. POROS INTERMEDIATE
Menghubungkan poros utama dan poros pinion
5. RACK AND PINION
Menambah gaya yang dikirim dari roda kemudi dan gerakkan putar dirubah menadi gerak
translasi
6. TIE ROD
Menghubungkan lengan nakel dan batang penghubung
7. SEPATU RACK
Mencegah masuknya lumpur dan debu kedalam mekanisme rack
8. LENGAN NAKEL
Mengendalikan roda-roda depan sesuai dengan gerakkan lengan penghubung
