Sähkövarastot - nykytila ja tulevaisuuden näkymät
- 1. Sähkövarastot - nykytila jatulevaisuuden näkymät TkT Pertti Kauranen 31.10.2017
- 2. Energian ja tehontarve vaihtelee useita kertaluokkia käyttökohteen mukaan 27.10.2017 2 Wh kWh MWh GWh TWh TW GW MW kW W
- 3. Kiinteiden sähkövarastojen käyttökohteita 27.10.2017 3 SovellusTeho Kapasi- teetti Sykliä/ Päivä Käyttö- ikä MW MWh vuotta Siirtoverkko 100 800 1 20 Huipputuotanto 100 400 1 20 Taajuussäätö 10 5 5 10 Jakelukeskus 4 16 1 20 Mikroverkko 2 2 2 20 Saarekeverkko 1 8 1 20 Teollisuuskäyttö 0,5 2 1 10 Omakotikäyttö 0,005 0,01 1 10 L A Z A R D ’ S L E V E L I Z E D C O S T O F S T O R A G E — V E R S I ON 2 . 0
- 4.
- 5. Sähköisen liikenteen voimanlähteet:litium vai vety ? 27.10.2017 5 2 miljoonaa sähköautoa 10-20 miljoonaa 2020 4.000 vetyautoa 40.000 vuonna 2020
- 6.
- 7.

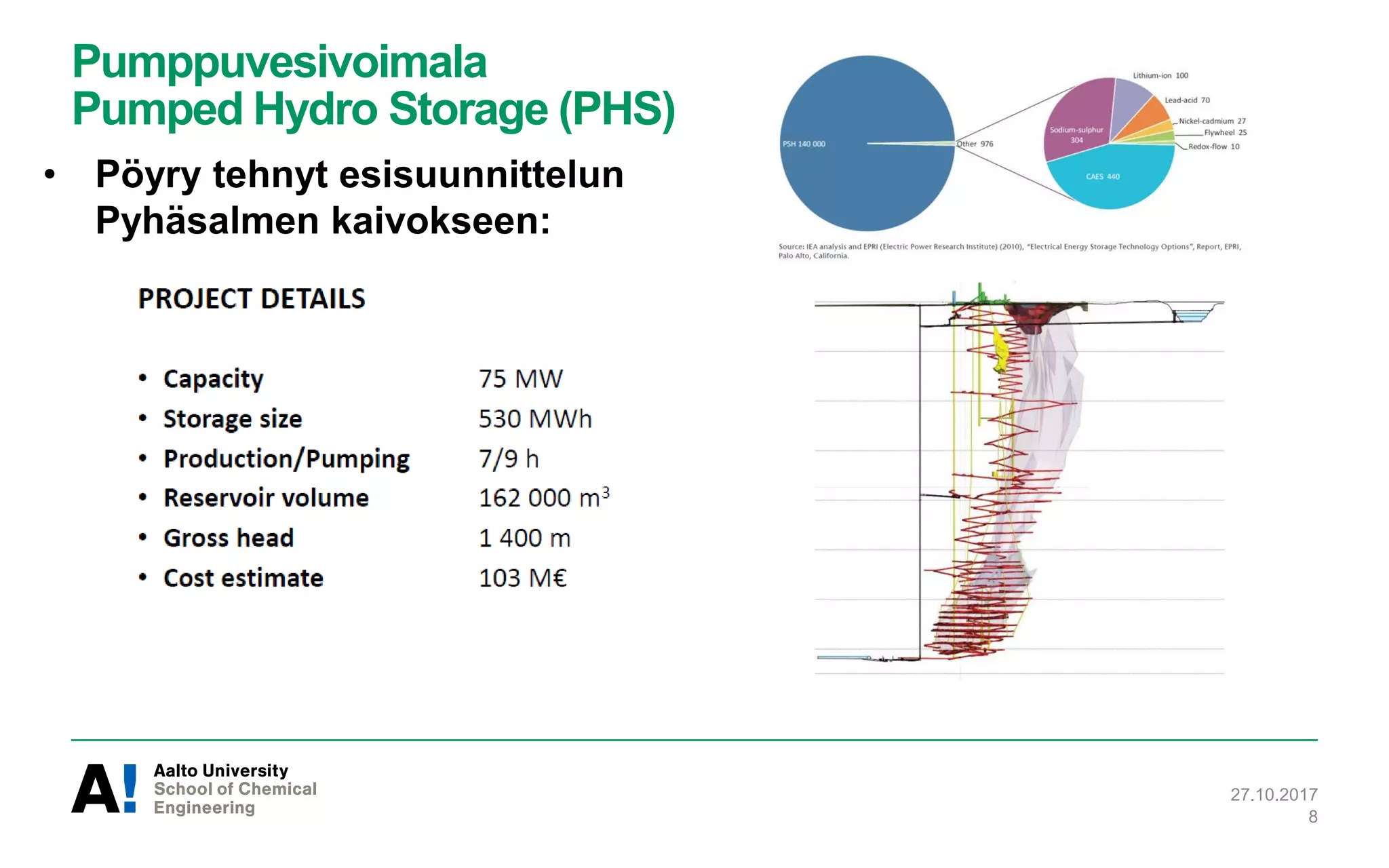

- 8. Pumppuvesivoimala Pumped Hydro Storage(PHS) 27.10.2017 8 • Pöyry tehnyt esisuunnittelun Pyhäsalmen kaivokseen:
- 9. Rautatie energiavarastona Advanced railenergy storage (ARES) 27.10.2017 9 • 44 MW / 12 MWh pilotti rakenteilla Nevadassa • 8.8 km pitkä ja 600 m korkea rata • 7 junaa, joissa 2 veturia ja 7 vaunua kussakin • 1300 tonnia ja 8 MW per juna • 50 M$ investointikustannus (1136 $/kW)
- 10.
- 11.
- 12.
- 13. Paineilmavarasto Compressed air energystorage (CAES) • Alhainen hyötysuhde (40-50 %) lämpöhäviöiden takia. • Suurimmat laitokset: • Huntorf (Saksa) 320 MW / 640 MWh • McIntosh (USA) 110 MW / 2640 MWh 27.10.2017 13
- 14. Kehittynyt paineilmavarasto, jossalämmön talteenotto • Vakiopaine hydrostaattisen paineen avulla. • Lämmön talteenotto. • 700 kW toiminnassa, 1.75 MW rakenteilla. 27.10.2017 14
- 15. Nesteilmavarasto - Liquidair energy storage (LAES) 27.10.2017 15 • Ilma puristetaan ja nesteytetään ladattaessa, ja kiehutetaan ja paisutetaan purettaessa. • Vapaasti sijoitettavissa. • 300 kW/2.5 MWh LAES pilotit Skotlannissa ja USA:ssa.
- 16.

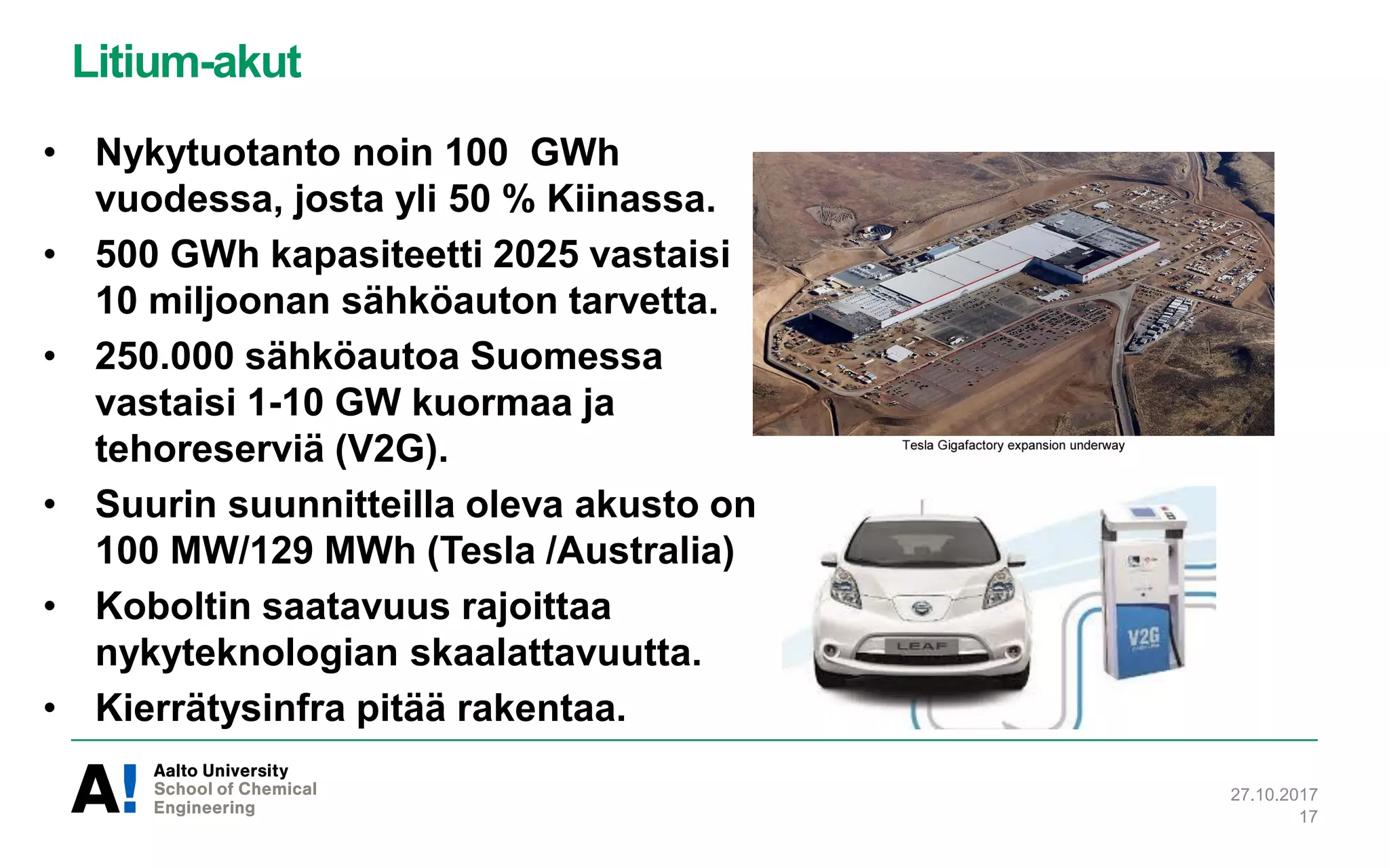

- 17. Litium-akut 27.10.2017 17 • Nykytuotanto noin100 GWh vuodessa, josta yli 50 % Kiinassa. • 500 GWh kapasiteetti 2025 vastaisi 10 miljoonan sähköauton tarvetta. • 250.000 sähköautoa Suomessa vastaisi 1-10 GW kuormaa ja tehoreserviä (V2G). • Suurin suunnitteilla oleva akusto on 100 MW/129 MWh (Tesla /Australia) • Koboltin saatavuus rajoittaa nykyteknologian skaalattavuutta. • Kierrätysinfra pitää rakentaa.
- 18. Litium-akun kehityskaari (LuxResearch:in arvio) 27.10.2017 18 sähköautokäyttö
- 19. Virtausakut - Redoxflow batteries (RFB) 27.10.2017 19 20 MWh VRFB/ Fraunhofer ICT • Vanadiini- ja sinkki-bromidiakut markkinoilla. • 200 MW/800 MWh vanadiiniakku on rakenteilla Kiinassa. • Rauta- ja rauta-sinkkiakut ovat koekäytössä. • Aalto tutkii kupariakkua. Angew. Chem. Int. Ed. 2015, 54, 2–36
- 20.
- 21. Elinkaarikustannukset ($/MWh) 27.10.2017 21 L AZ A R D ’ S L E V E L I Z E D C O S T O F S T O R A G E — V E R S I ON 2 . 0
- 22. Tunti- javuorokausitason varastointiinonuseitateknisiä ratkaisuja janiidenhinnat laskevat. Kausivarastointiin eioletaloudellisia ratkaisuja. Litium-akkujen tuotanto kasvaanopeasti, muttaraaka- aineidensaatavuus rajoittaa skaalattavuutta etenkin sähköautokäyttöön.
