Shadow wall utm

상담(구축) 문의 : 솔루션사업부
이유신 이사
Tel : 070-4685-2648 (대)
H/P : 010-2700-2648
E-mail : zion@zionsecurity.co.kr
www.zionsecurity.co.kr

1
1
ShadowWall 소개
1
ShadowWall 제안배경
2
ShadowWall 등장배경
3
제품 도입의 필요성
4
도입효과

2
2

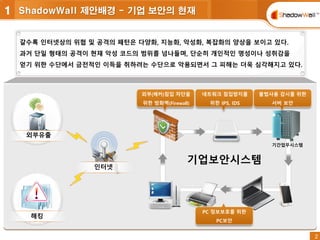

ShadowWall 제안배경 - 기업 보안의 현재1
외부유출
해킹
인터넷
외부(해커)침입 차단을
위한 방화벽(Firewall)
네트워크 침입방지를
위한 IPS, IDS
불법사용 감시를 위한
서버 보안
PC 정보보호를 위한
PC보안
기업보안시스템
기간업무시스템
갈수록 인터넷상의 위협 및 공격의 패턴은 다양화, 지능화, 악성화, 복잡화의 양상을 보이고 있다.
과거 단일 형태의 공격이 현재 악성 코드의 범위를 넘나들며, 단순히 개인적인 명성이나 성취감을
얻기 위한 수단에서 금전적인 이득을 취하려는 수단으로 악용되면서 그 피해는 더욱 심각해지고 있다.

3
3

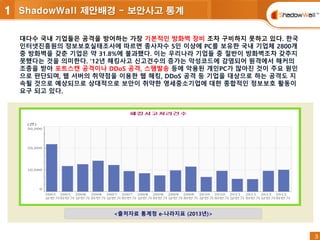

대다수 국내 기업들은 공격을 방어하는 가장 기본적인 방화벽 장비 조차 구비하지 못하고 있다. 한국
인터넷진흥원의 정보보호실태조사에 따르면 종사자수 5인 이상에 PC를 보유한 국내 기업체 2800개
중 방화벽을 갖춘 기업은 약 31.8%에 불과했다. 이는 우리나라 기업들 중 절반이 방화벽조차 갖추지
못했다는 것을 의미한다. '12년 해킹사고 신고건수의 증가는 악성코드에 감염되어 원격에서 해커의
조종을 받아 포트스캔 공격이나 DDoS 공격, 스팸발송 등에 악용된 개인PC가 많아진 것이 주요 원인
으로 판단되며, 웹 서버의 취약점을 이용한 웹 해킹, DDoS 공격 등 기업을 대상으로 하는 공격도 지
속될 것으로 예상되므로 상대적으로 보안이 취약한 영세중소기업에 대한 종합적인 정보보호 활동이
요구 되고 있다.
<출처자료 통계청 e-나라지표 (2013년)>
1 ShadowWall 제안배경 - 보안사고 통계

4
4

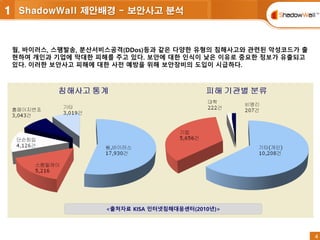

웜, 바이러스, 스팸발송, 분산서비스공격(DDos)등과 같은 다양한 유형의 침해사고와 관련된 악성코드가 출
현하여 개인과 기업에 막대한 피해를 주고 있다. 보안에 대한 인식이 낮은 이유로 중요한 정보가 유출되고
있다. 이러한 보안사고 피해에 대한 사전 예방을 위해 보안장비의 도입이 시급하다.
<출처자료 KISA 인터넷침해대응센터(2010년)>
1 ShadowWall 제안배경 - 보안사고 분석

5
5

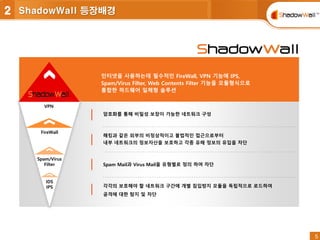

각각의 보호해야 할 네트워크 구간에 개별 침입방지 모듈을 독립적으로 로드하여
공격에 대한 탐지 및 차단
Spam Mail과 Virus Mail을 유형별로 정의 하여 차단
해킹과 같은 외부의 비정상적이고 불법적인 접근으로부터
내부 네트워크의 정보자산을 보호하고 각종 유해 정보의 유입을 차단
암호화를 통해 비밀성 보장이 가능한 네트워크 구성
VPN
FireWall
Spam/Virus
Filter
IDS
IPS
인터넷을 사용하는데 필수적인 FireWall, VPN 기능에 IPS,
Spam/Virus Filter, Web Contents Filter 기능을 모듈형식으로
통합한 하드웨어 일체형 솔루션
2 ShadowWall 등장배경

6
6

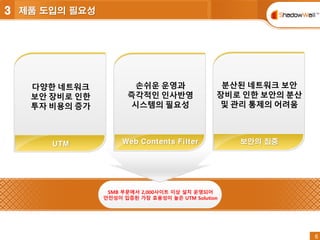

3 제품 도입의 필요성
SMB 부문에서 2,000사이트 이상 설치 운영되어
안전성이 입증된 가장 효용성이 높은 UTM Solution
손쉬운 운영과
즉각적인 인사반영
시스템의 필요성
분산된 네트워크 보안
장비로 인한 보안의 분산
및 관리 통제의 어려움
Web Contents Filter 보안의 집중
다양한 네트워크
보안 장비로 인한
투자 비용의 증가
UTM

7
7

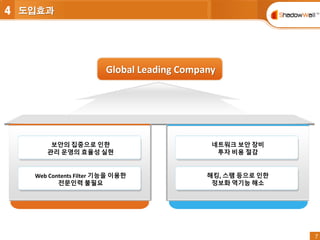

4 도입효과
Global Leading Company
보안의 집중으로 인한
관리 운영의 효율성 실현
Web Contents Filter 기능을 이용한
전문인력 불필요
네트워크 보안 장비
투자 비용 절감
해킹, 스팸 등으로 인한
정보화 역기능 해소

8
8

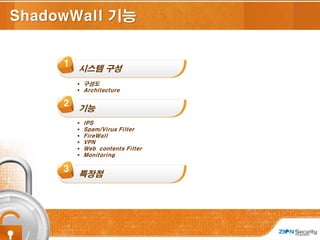

ShadowWall 기능
1
시스템 구성
2
기능
3
특장점
 IPS
 Spam/Virus Filter
 FireWall
 VPN
 Web contents Filter
 Monitoring
 구성도
 Architecture

9
9

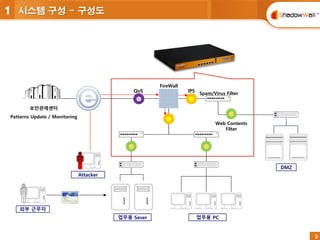

1 시스템 구성 - 구성도
보안관제센터
Patterns Update / Monitoring
업무용 PC
DMZ
Attacker
QoS
FireWall
IPS
Spam/Virus Filter
Web Contents
Filter
업무용 Sever
외부 근무자

10
10

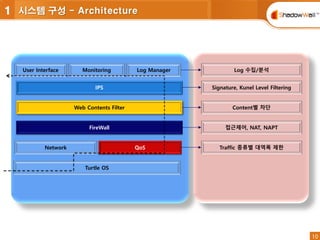

Turtle OS
Network QoS
FireWall
Web Contents Filter
IPS
User Interface Monitoring Log Manager Log 수집/분석
Signature, Kunel Level Filtering
Content별 차단
접근제어, NAT, NAPT
Traffic 종류별 대역폭 제한
1 시스템 구성 - Architecture

11
11

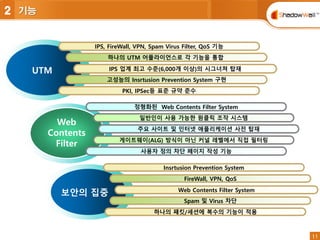

2 기능
UTM
IPS, FireWall, VPN, Spam Virus Filter, QoS 기능
하나의 UTM 어플라이언스로 각 기능을 통합
고성능의 Insrtusion Prevention System 구현
PKI, IPSec등 표준 규약 준수
IPS 업계 최고 수준(6,000개 이상)의 시그너쳐 탑재
정형화된 Web Contents Filter System
일반인이 사용 가능한 원클릭 조작 시스템
주요 사이트 및 인터넷 애플리케이션 사전 탑재
게이트웨이(ALG) 방식이 아닌 커널 레벨에서 직접 필터링
사용자 정의 차단 페이지 작성 기능
Web
Contents
Filter
보안의 집중
Insrtusion Prevention System
FireWall, VPN, QoS
Spam 및 Virus 차단
하나의 패킷/세션에 복수의 기능이 적용
Web Contents Filter System

12
12
2 기능
ShadowWall의 기능은 보안기능, 관리기능, 기타기능으로 분류할 수 있습니다.
 IPS (Intrusion Prevention System)
 Spam / Virus Filter
 DDoS, DPI (Deep Packet Inspection)
 VPN (Virtual Private Network)
 Application Control
 QoS (Quality of Service)
 High Avaiability
 Log Report & Log Alarm
 Network Support
 Traffic Monitoring
 Virus 감염, DDoS 공격 PC 적발
 웹 세션로그
 Real Time Signature Upgrade
 내부 사용자 애플리케이션 제어
 실시간 IP별 사용량 그래프
보안기능 관리기능
 FireWall

13
13
 Signature 기반의 불법사용자 탐지
 패턴매칭 기법 필터링
 Anomaly 기법 지원
 Kenel Level 동작
 하드웨어 가속기 사용한 패킷 필터링
 Snort Ruleset 연동을 이용한 최적의 침입차단
Snort Rule
Database
Rule Compiler
IPS
Firewall
NAT

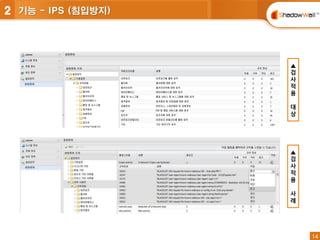

2 기능 - IPS (침입방지)

14
14
▲
검
사
적
용
대
상
▲
검
사
적
용
사
례
2 기능 - IPS (침입방지)

15
15

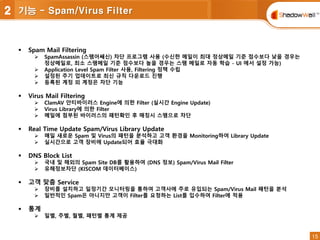

 Spam Mail Filtering
 SpamAssassin (스팸어쌔신) 차단 프로그램 사용 (수신한 메일이 최대 정상메일 기준 점수보다 낮을 경우는
정상메일로, 최소 스팸메일 기준 점수보다 높을 경우는 스팸 메일로 자동 학습 - UI 에서 설정 가능)
 Application Level Spam Filter 사용, Filtering 정책 수립
 설정된 주기 업데이트로 최신 규칙 다운로드 진행
 등록된 계정 외 계정은 차단 기능
 Virus Mail Filtering
 ClamAV 안티바이러스 Engine에 의한 Filter (실시간 Engine Update)
 Virus Library에 의한 Filter
 메일에 첨부된 바이러스의 패턴확인 후 매칭시 스팸으로 차단
 Real Time Update Spam/Virus Library Update
 매일 새로운 Spam 및 Virus의 패턴을 분석하고 고객 환경을 Monitoring하여 Library Update
 실시간으로 고객 장비에 Update되어 효율 극대화
 DNS Block List
 국내 및 해외의 Spam Site DB를 활용하여 (DNS 정보) Spam/Virus Mail Filter
 유해정보차단 (KISCOM 데이터베이스)
 고객 맞춤 Service
 장비를 설치하고 일정기간 모니터링을 통하여 고객사에 주로 유입되는 Spam/Virus Mail 패턴을 분석
 일반적인 Spam은 아니지만 고객이 Filter를 요청하는 List를 입수하여 Filter에 적용
 통계
 일별, 주별, 월별, 패턴별 통계 제공
2 기능 - Spam/Virus Filter

16
16

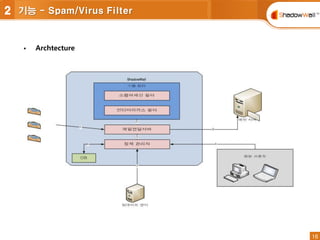

 Archtecture

17
17

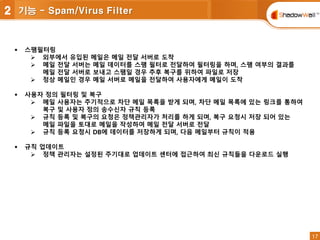

 스팸필터링
 외부에서 유입된 메일은 메일 전달 서버로 도착
 메일 전달 서버는 메일 데이터를 스팸 필터로 전달하여 필터링을 하며, 스팸 여부의 결과를
메일 전달 서버로 보내고 스팸일 경우 추후 복구를 위하여 파일로 저장
 정상 메일인 경우 메일 서버로 메일을 전달하여 사용자에게 메일이 도착
 사용자 정의 필터링 및 복구
 메일 사용자는 주기적으로 차단 메일 목록을 받게 되며, 차단 메일 목록에 있는 링크를 통하여
복구 및 사용자 정의 송수신자 규칙 등록
 규칙 등록 및 복구의 요청은 정책관리자가 처리를 하게 되며, 복구 요청시 저장 되어 있는
메일 파일을 토대로 메일을 작성하여 메일 전달 서버로 전달
 규칙 등록 요청시 DB에 데이터를 저장하게 되며, 다음 메일부터 규칙이 적용
 규칙 업데이트
 정책 관리자는 설정된 주기대로 업데이트 센터에 접근하여 최신 규칙들을 다운로드 실행

18
18

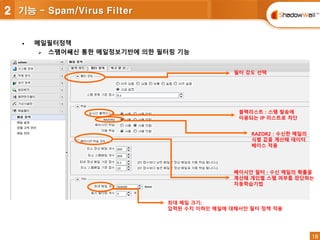

필터 강도 선택
자동학습 : 스팸메일 기존
점수대비 수신메일 자동학습
블랙리스트 : 스팸발송에
이용되는 IP 리스트로 차
단
RAZOR2 : 수신한 메일
의 식별 값을 계산해 데
이터베이스 적용
 메일필터정책
 스팸어쌔신 통한 메일정보기반에 의한 필터링 기능
베이시안 필터 : 수신 메일의 확률을
계산해 개인별 스팸 여부를 판단하는
자동학습기법
필터 강도 선택
블랙리스트 : 스팸 발송에
이용되는 IP 리스트로 차단
RAZOR2 : 수신한 메일의
식별 값을 계산해 데이터
베이스 적용
최대 메일 크기:
입력된 수치 이하인 메일에 대해서만 필터 정책 적용

19
19
 로컬 규칙 관리
 로컬 규칙 정의
 헤더 및 본문 규칙 : 규칙 메일 메시지의 헤더 또는 본문에 대한 정규식 패턴 규칙과 그
점수를 전체 또는 사용자별로 정의할 수 있음
 송수신자 규칙 : 관리자 또는 사용자 개인별에 의해서 송수신자별 허용 차단 규칙을 정
의할 수 있음, 사용자는 스팸 차단 메일 알람 기능을 통해서 규칙 지정 가능

20
20
 메일관리
 복구 메일, 차단 메일, 정상 메일 검색 기능
 필터링된 메일의 복구 및 허용기능 (복구 로그 저장)
 필터링된 모든 메일을 발신자, 수신자, 날짜, 제목 키워드 별로 확인할 수 있는 기능 제공

21
21

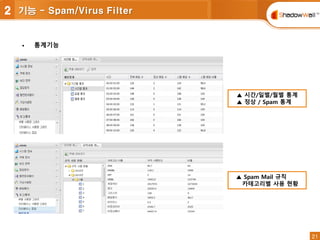

 통계기능
▲ 시간/일별/월별 통계
▲ 정상 / Spam 통계
▲ Spam Mail 규칙
카테고리별 사용 현황

22
22

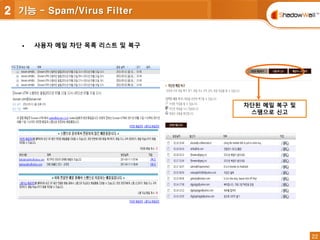

 사용자 메일 차단 목록 리스트 및 복구
차단된 메일 복구 및
스팸으로 신고

23
23

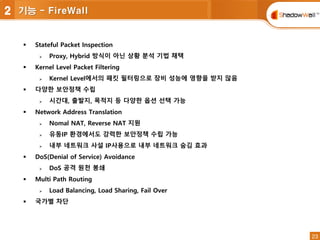

 Stateful Packet Inspection
 Proxy, Hybrid 방식이 아닌 상황 분석 기법 채택
 Kernel Level Packet Filtering
 Kernel Level에서의 패킷 필터링으로 장비 성능에 영향을 받지 않음
 다양한 보안정책 수립
 시간대, 출발지, 목적지 등 다양한 옵션 선택 가능
 Network Address Translation
 Nomal NAT, Reverse NAT 지원
 유동IP 환경에서도 강력한 보안정책 수립 가능
 내부 네트워크 사설 IP사용으로 내부 네트워크 숨김 효과
 DoS(Denial of Service) Avoidance
 DoS 공격 원천 봉쇄
 Multi Path Routing
 Load Balancing, Load Sharing, Fail Over
 국가별 차단
2 기능 - FireWall

24
24
▲
보
안
정
책
수
립
▲
N
A
T
기
능
2 기능 - FireWall

25
25

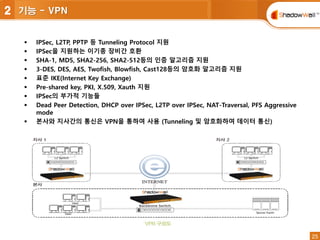

 IPSec, L2TP, PPTP 등 Tunneling Protocol 지원
 IPSec을 지원하는 이기종 장비간 호환
 SHA-1, MD5, SHA2-256, SHA2-512등의 인증 알고리즘 지원
 3-DES, DES, AES, Twofish, Blowfish, Cast128등의 암호화 알고리즘 지원
 표준 IKE(Internet Key Exchange)
 Pre-shared key, PKI, X.509, Xauth 지원
 IPSec의 부가적 기능들
 Dead Peer Detection, DHCP over IPSec, L2TP over IPSec, NAT-Traversal, PFS Aggressive
mode
 본사와 지사간의 통신은 VPN을 통하여 사용 (Tunneling 및 암호화하여 데이터 통신)
2 기능 - VPN

26
26
 다양한 VPN 표준을 수용하여 비밀성 보장이 가능한 네트워크 구성 가능
 충분한 공인(고정)IP 제공
 속도 향상 최고 50M~100M 까지 지원
 안정성 보장 (2회선 이상 구축 시 Load Balancing/Load Sharing 구현)
50
50
0
100
100
Internet
Load : 100
50M
50M
100
MInternet
xDSL
xDSL
▲ Load Balancing
▲ Load Sharing
+ 50
2 기능 - VPN

27
27

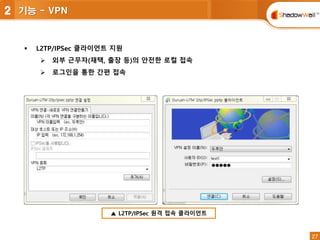

 L2TP/IPSec 클라이언트 지원
 외부 근무자(재택, 출장 등)의 안전한 로컬 접속
 로그인을 통한 간편 접속
▲ L2TP/IPSec 원격 접속 클라이언트
2 기능 - VPN

28
28

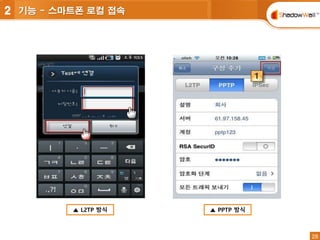

▲ L2TP 방식 ▲ PPTP 방식
2 기능 - 스마트폰 로컬 접속

29
29

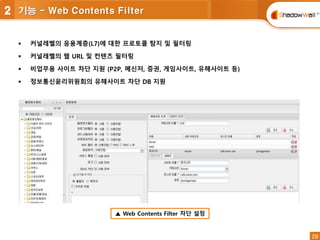

 커널레벨의 응용계층(L7)에 대한 프로토콜 탐지 및 필터링
 커널레벨의 웹 URL 및 컨텐츠 필터링
 비업무용 사이트 차단 지원 (P2P, 메신저, 증권, 게임사이트, 유해사이트 등)
 정보통신윤리위원회의 유해사이트 차단 DB 지원
▲ Web Contents Filter 차단 설정
2 기능 - Web Contents Filter

30
30
▲
D
D
o
S
차
단
▲
국
가
별
IP
차
단

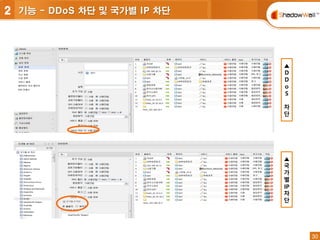

2 기능 - DDoS 차단 및 국가별 IP 차단

31
31

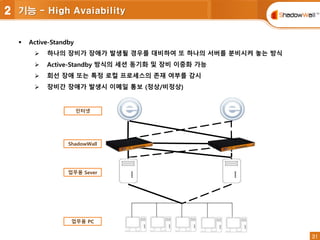

2 기능 - High Avaiability
 Active-Standby
 하나의 장비가 장애가 발생될 경우를 대비하여 또 하나의 서버를 분비시켜 놓는 방식
 Active-Standby 방식의 세션 동기화 및 장비 이중화 가능
 회선 장애 또는 특정 로컬 프로세스의 존재 여부를 감시
 장비간 장애가 발생시 이메일 통보 (정상/비정상)
업무용 Sever
업무용 PC
ShadowWall
인터넷

33
33

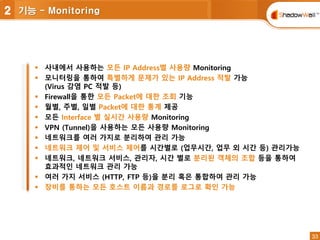

 사내에서 사용하는 모든 IP Address별 사용량 Monitoring
 모니터링을 통하여 특별하게 문제가 있는 IP Address 적발 가능
(Virus 감염 PC 적발 등)
 Firewall을 통한 모든 Packet에 대한 조회 기능
 월별, 주별, 일별 Packet에 대한 통계 제공
 모든 Interface 별 실시간 사용량 Monitoring
 VPN (Tunnel)을 사용하는 모든 사용량 Monitoring
 네트워크를 여러 가지로 분리하여 관리 가능
 네트워크 제어 및 서비스 제어를 시간별로 (업무시간, 업무 외 시간 등) 관리가능
 네트워크, 네트워크 서비스, 관리자, 시간 별로 분리된 객체의 조합 등을 통하여
효과적인 네트워크 관리 가능
 여러 가지 서비스 (HTTP, FTP 등)을 분리 혹은 통합하여 관리 가능
 장비를 통하는 모든 호스트 이름과 경로를 로그로 확인 가능
2 기능 - Monitoring

34
34
▲
세
션
관
리
▲
IP
별
접
속
경
로
확
인

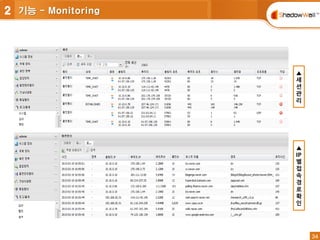

2 기능 - Monitoring

35
35
2 기능 - ETC
국내 유일의 통합도메인 관리 시스템
Duruan-Analyzer는 네트워크 통합 관리 및 보안 관제 기능을 제공하며 인터넷 이용자와 이용 사이트를
도메인 별로 제공하는 통합도메인 기능을 제공하여 전문가가 아니더라도 네트워크 이용 현황을 한눈에
파악할 수 있게 합니다.
 고성능의 병렬 데이터베이스로 쾌적한 아날라이징 환경 제공
 주요 데이터의 메모리 데이터베이스화로 빠른 처리 속도
 바이러스/DDoS등의 침해에 대한 실시간 감시 및 경보 기능
 10만 종류 이상의 그래프/통계 및 무제한의 조합리포팅 제공
 1,000만개 이상의 도메인 데이터베이스를 활용한 IP정보 제공
 무제한의 사용자 정의 기능과 경보 및 리포팅 툴 제공
(Enterprise Internet Management System)

36
36
제품사양 및 기타
1
시스템 지원 사양
2

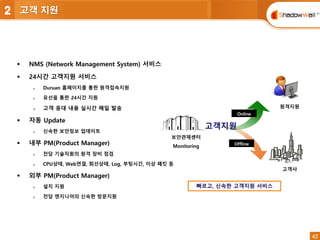

고객지원
3
주요 레퍼런스 사이트
 Software Specification

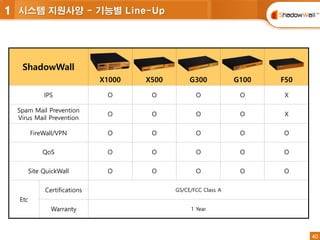

 기능별 Line-Up
 성능별 Line-Up
 공공/금융, 교육/연구
 서비스/제조
 의료/제약
4
수상 및 인증 내역

37
37

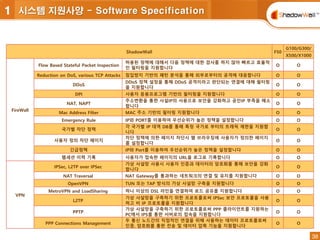

ShadowWall F50
G100/G300/
X500/X1000
IPS
Anomaly intrusion Prevention
정형화 되지 않은 변칙적이고 이례적인 침입을 미리 고려하여 예방할 수
있습니다
X O
Numerous IPS Signature and Live Update
침입방지 시스템을 위한 다양한 Signature를 보유하고 있으며 새롭게 생
성되고 발생되는 바이러스 및 트래픽을 잡아줄 수 있도록 실시간 업데이
트를 제공합니다
X O
Worm/Backdoor/Virus Protection
스스로를 복제하거나 또는 관리자 계정에 접근 가능한 바이러스등 다양한
바이러스를 방어할 수 있습니다
X O
Multiple IPS Instance
하나의 침입방지 시스템으로 트래픽 발생 시 제기되는 문제점등을 고려하
여 다중의 IPS 인스턴스로 동시 침입 방지를 제공합니다
X O
침입방지 로그 출발지 IP별, 탐지방식별, 시간별로 필터링된 정책을 조회할 수 있습니다 X O
Spam/Virus
Filter
Spam Mail Prevention 스팸어쌔신 및 사용자별 필터를 사용하여 스팸메일을 차단 및 반송합니다 X O
Virus Mail Prevention
ClamAV 를 사용한 바이러스 탐지기술로써 메일에 첨부된 파일을 체크하
여 바이러스성 메일일경우 차단합니다
X O
Mail Sumary and Report
차단된 메일, 정상 메일, 복구요청 메일, 신고된 메일 등의 통계를 볼수있
습니다. 또한 요약된 결과를 관리자메일로 리포팅 합니다
X O
Black List, White List
지정한 특정 메일주소에 대한 무조건적인 차단(Black) or 통과(White)를
지정할 수 있습니다
X O
사용자별 규칙 적용
장비에 등록된 사용자(ex: maze@duruan.co.kr)별로 해당 메일주소에 대
한 필터링 규칙을 적용할 수 있습니다
X O
사용자별 필터
장비에 등록한 사용자(ex: maze@duruan.co.kr)별로 해당 메일주소에 대
한 필터링 규칙들을 가진 필터를 적용할 수 있습니다
X O
필터링 제외 목록 관리
지정한 IP대역에 대해서 필터링을 하지않도록 지정or수정or삭제 등의 관
리를 할 수 있습니다
X O
스팸 신고 기능
받은메일에 대해 스팸성 메일로 신고할 수 있습니다. 신고할경우 해당 메
일은 서버에 저장되어 스팸필터링에 도움을 줄 수 있습니다
X O
메일 관리
차단 메일, 정상 메일, 복구 메일, 신고 메일로 분류 별로 메일 관리가 가
능하며 메일을 통하여 사용자별 관리를 할 수 있습니다
X O
메일 통계 로그
시간별, 일별, 월별 메일 통계 로그 조회하고 기간별 규칙 사용 현황을 파
악할 수 있습니다
X O

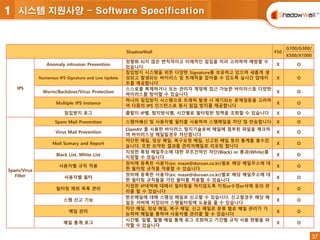

1 시스템 지원사양 - Software Specification

38
38
ShadowWall F50
G100/G300/
X500/X1000
FireWall
Flow Based Stateful Packet Inspection
허용된 정책에 대해서 다음 정책에 대한 검사를 하지 않아 빠르고 효율적
인 필터링을 지원합니다
O O
Reduction on DoS, various TCP Attacks 침입방지 기반의 패턴 분석을 통해 외부로부터의 공격에 대응합니다 O O
DDoS
DDoS 정책 설정을 통해 DDoS 공격이라고 판단되는 연결에 대해 필터링
을 지원합니다
O O
DPI 사용자 응용프로그램 기반의 필터링을 지원합니다 O O
NAT, NAPT
주소변환을 통한 사설IP의 사용으로 보안을 강화하고 공인IP 부족을 해소
합니다
O O
Mac Address Filter MAC 주소 기반의 필터링 지원합니다 O O
Emergency Rule IP와 PORT를 이용하여 우선순위가 높은 정책을 설정합니다 O O
국가별 차단 정책
각 국가별 IP 대역 DB를 통해 특정 국가로 부터의 트래픽 제한을 지원합
니다
O O
사용자 정의 차단 페이지
차단 정책에 의한 페이지 차단시 웹 브라우징에 사용자가 정의한 페이지
를 설정합니다
O O
긴급정책 IP와 Port를 이용하여 우선순위가 높은 정책을 설정합니다 O O
웹세션 이력 기록 사용자가 접속한 페이지의 URL을 로그로 기록합니다 O O
VPN
IPSec, L2TP over IPSec
가상 사설망 사용시 사용자 인증과 데이터의 암호화를 통해 보안을 강화
합니다
O O
NAT Traversal NAT Gateway를 통과하는 네트워크의 연결 및 유지를 지원합니다 O O
OpenVPN TUN 또는 TAP 방식의 가상 사설망 구축을 지원합니다 O O
MetroVPN and LoadSharing 하나 이상의 DSL 라인을 연결하여 로드 공유를 지원합니다 O O
L2TP
가상 사설망을 구축하기 위한 프로토콜로써 IPSec 보안 프로토콜을 사용
하고 비 IP 프로토콜을 지원합니다
O O
PPTP
가상 사설망을 구축하기 위한 프로토콜로써 PPP 클라이언트를 지원하는
PC에서 IPS를 통한 서버로의 접속을 지원합니다
O O
PPP Connections Management
두 통신 노드간의 직접적인 연결을 위해 사용하는 데이터 프로토콜로써
인증, 암호화를 통한 전송 및 데이터 압축 기능을 지원합니다
O O

39
39

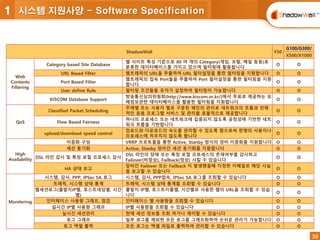

ShadowWall F50
G100/G300/
X500/X1000
Web
Contents
Filtering
Category based Site Database
웹 사이트 특성 기준으로 80 여 개의 Category(게임, 포탈, 메일 등등)로
분류한 데이터베이스를 가지고 있으며 필터링에 활용됩니다
O O
URL Based Filter 웹트래픽의 URL을 추출하여 URL 필터설정을 통한 필터링을 지원합니다 O O
Port Based Filter
웹트래픽의 접속 Port들을 추출하여 Port 필터설정을 통한 필터링을 지원
합니다
O O
User define Rule 필터링 조건들을 유저가 설정하여 필터링이 가능합니다 O O
KISCOM Database Support
방송통신심의위원회(http://www.kiscom.or.kr/)에서 무료로 제공하는 유
해정보관련 데이터베이스를 활용한 필터링을 지원합니다
O O
QoS
Classified Packet Scheduling
주제별 또는 사용자 별로 구분된 패킷의 관리로 네트워크의 흐름과 전체
적인 응용 프로그램 서비스 및 관리를 효율적으로 제공합니다
O O
Flow Based Fairness
하나의 프로세스 또는 네트워크에 집중되지 않도록 공정성에 기반한 네트
워크 흐름을 기반합니다
O O
upload/download speed control
업로드와 다운로드의 속도를 관리할 수 있도록 함으로써 한명의 사용자나
프로세스에 치우치지 않도록 합니다
O O
High
Availability
이중화 구성 VRRP 프로토콜을 통한 Active, Stanby 방식의 장비 이중화를 지원합니다 O O
세션 동기화 Active, Stanby 장비간 세션 동기화를 지원합니다 O O
DSL 라인 감시 및 특정 로컬 프로세스 감시
DSL 라인의 장애 또는 특정 로컬 프로세스의 존재여부를 감시하고
Failover(비정상), Failback(정상) 시킬 수 있습니다
O O
HA 상태 보고
장비간 Failover 또는 Failback 이 발생했을때 지정한 이메일로 해당 사실
을 보고할 수 있습니다
O O
Monitering
시스템, 감사, PPP, IPSec SA 로그 시스템, 감사, PPP접속, IPSec SA 로그를 조회할 수 있습니다 O O
트래픽, 시스템 상태 통계 트래픽, 시스템 상태 통계를 조회할 수 있습니다 O O
웹세션로그(출발지IP별, 호스트네임별, 시간
별)
출발지 IP별, 호스트이름별, 시간별로 사용한 웹의 URL을 조회할 수 있습
니다
O O
인터페이스 사용량 그래프, 점검 인터페이스 별 사용량을 조회할 수 있습니다 O O
실시간 IP별 사용량 그래프 IP별 사용량을 조회할 수 있습니다 O O
실시간 세션관리 현재 세션 정보를 조회 하거나 제어할 수 있습니다 O O
로그 그래프 일부 로그를 제외한 모든 로그를 그래프화하여 손쉬운 관리가 가능합니다 O O
로그 엑셀 출력 모든 로그는 엑셀 파일로 출력하여 관리할 수 있습니다 O O

40
40
ShadowWall
X1000 X500 G300 G100 F50
IPS O O O O X
Spam Mail Prevention
Virus Mail Prevention
O O O O X
FireWall/VPN O O O O O
QoS O O O O O
Site QuickWall O O O O O
Etc
Certifications GS/CE/FCC Class A
Warranty 1 Year
1 시스템 지원사양 - 기능별 Line-Up

41
41
ShadowWall
X1000 X500 G300 G100 F50
Performance
IPS Throughput 8Gbps 2Gbps 1Gbps 500Mbps -
IPS Signature 6000+ 6000+ 6000+ 6000+ -
Maximum
Session
5,000,000 1,000,000 700,000 300,000 100,000
VPN Tunnels 12,000 9,000 7,000 3,000 1,500
3DES(168-bit) 2 Gbps 900 Mbps 700 Mbps 140 Mbps 60 Mbps
Main System
Processor Xeon 8 Thread CPU 8 Thread CPU 4 Thread CPU 2 Thread CPU AMD
System Memory 16G SDRAM 16G SDRAM 8G SDRAM 4G SDRAM 1G SDRAM
Networking
Ethernet Port
4 * GbE Copper 6 * GbE Copper
6 * GbE Copper 6 * GbE Copper 4 * GbE Copper
4 * GbE Fiber(별도) 4 * GbE Fiber(별도)
Expansion Ports
Up to 26 Gbe
- - - -
2 10Gbe Fiber
Bypass Port 2segment Bypass 2segment Bypass 2segment Bypass 1segment Bypass -
Storage HDD 500G SATA 500G SATA 500G SATA 500G SATA -
Dimension Form Factor 2U 1U 1U 1U Desktop 1.15U
1 시스템 지원사양 - 성능별 Line-Up

42
42
 NMS (Network Management System) 서비스
 24시간 고객지원 서비스
 Duruan 홈페이지를 통한 원격접속지원
 유선을 통한 24시간 지원
 고객 응대 내용 실시간 메일 발송
 자동 Update
 신속한 보안정보 업데이트
 내부 PM(Product Manager)
 전담 기술직원의 원격 장비 점검
 CPU상태, Web연결, 회선상태, Log, 부팅시간, 이상 패킷 등
 외부 PM(Product Manager)
 설치 지원
 전담 엔지니어의 신속한 방문지원
빠르고, 신속한 고객지원 서비스
Offline
Online
고객지원
고객사
원격지원
보안관제센터
Monitoring
고객 지원2

43
43
주요 레퍼런스 사이트3
공공/금융
교육/연구
서비스
제조
의료
제약
울릉군
주한미군
양평지방공사

44
44
서비스
제조
의료
제약
공공/금융
교육/연구

45
45
의료
제약
공공/금융
교육/연구
서비스
제조
메디앙병원

46
46
국가용 암호제품 검증필
- 국가정보원장, 국가보안연구소
GS 인증
- TTA 소프트웨어시험인증연구소
지식경제부장관상
- 제8회 디지털 이노베이션 대상
중소기업청장상
- 제9회 디지털 경영혁신대상 우수기업
경찰청장 감사장
- 제63주년 경찰의 날
모범납세자 선정
- 2012년 서울특별시장
IS(9001/KS) 인증
- 인증범위:보안솔루션의 설계/개발 등
소프트웨어 임치증
- 컴퓨터프로그램보호위원회 위원장
기업부설연구소인정서
- (사)한국산업기술진흥협회장
신성장우수기업 인증서
- 지경부, 교과부, 국무총리실, 머니투데이
수상 및 인증 내역4

47
47
감사합니다
상담(구축) 문의 : 솔루션사업부
이유신 이사
Tel : 070-4685-2648 (대)
H/P : 010-2700-2648
E-mail : zion@zionsecurity.co.kr
www.zionsecurity.co.kr

Shadow wall utm

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Viewers also liked

Viewers also liked (10)

Similar to Shadow wall utm

Similar to Shadow wall utm (20)

More from 시온시큐리티

More from 시온시큐리티 (20)

Shadow wall utm
