4.  Oras yra NEMOKAMAS….BET SUSPAUSTAS ORAS NE
 SUSPAUSTAS ORAS SUKELIA IŠLAIDAS, Į KURIAS NE VISADA YRA
ATKREIPIAMAS DĖMESYS
 EKONOMIŠKAS ENERGIJOS
PANAUDOJIMAS DAUGELYJE
SUSPAUSTO ORO ĮRENGINIŲ YRA
PAKANKAMAI ŽEMAS
Co-funded by the Intelligent
Energy Europe Programme of
the European Union Introduction - Theory - Exercises - Business Case - Summary 4

5. PER DIDELIŲ IŠLAIDŲ PRIEŽASTYS
 Išlaidos elektros energijai
 Nutekėjimų išlaidos
 Palaikymo kaštai
 Įrengimo modifikacijos
išlaidos
Išlaidos elektros energijai pasiekia 73% visų bendrų išlaidų per visą
suspausto oro sistemos gyvavimo periodą.
Co-funded by the Intelligent
Energy Europe Programme of
the European Union Introduction - Theory - Exercises - Business Case - Summary 5

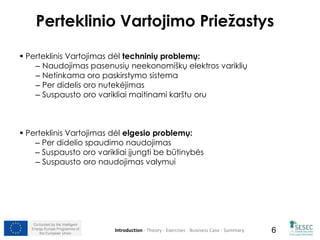

6. Perteklinio Vartojimo Priežastys
 Perteklinis Vartojimas dėl techninių problemų:
– Naudojimas pasenusių neekonomiškų elektros variklių
– Netinkama oro paskirstymo sistema
– Per didelis oro nutekėjimas
– Suspausto oro varikliai maitinami karštu oru
 Perteklinis Vartojimas dėl elgesio problemų:
– Per didelio spaudimo naudojimas
– Suspausto oro varikliai įjungti be būtinybės
– Suspausto oro naudojimas valymui
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
6
the European Union

7. Suspaustos Oro sistemos
optimizavimas gali atnešti
iki 35 % sutaupymo.
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
7
the European Union

8. Co-funded by the Intelligent
Energy Europe Programme of
the European Union Introduction - Theory - Exercises - Business Case - Summary 8

9. Metodas (kelios pastabos)
1. Nustatykite kiek oro srovės ir spaudimo
reikalauja kiekvienas naudojamas
įrengimas
2. Suraskite tinkamą vietą kiekvienam
naudojamam įrengimui
3. Nustatykite tinkamą vietą suspausto
oro įrengimams
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
9
the European Union

10. PAGRINDINIAI KOMPONENTAI
1. Oro siurbimo filtras
2. Oro kompresorius, elektrinis
variklis ir skydo kontrolė
3. Oro Apdorojimas(alyvos
atskirėjas, džiovintuvas,
filtravimas)
4. Talpykla
5. Paskirstymo tinklas
Co-funded by the Intelligent
Energy Europe Programme of
Fonte: Improving air system performance DoE - Energy Efficiency and Renewable Energy
Introduction - Theory - Exercises - Business Case - Summary
10
the European Union

11. Suspausto oro srautas
Srautas sukūrė tiesioginę įtaką vartojimui.
Suspausto oro srautas priklausė nuo
reikalavimų.
Todėl turi būti išvengta:
Co-funded by the Intelligent
Energy Europe Programme of
- Netinkamų oro naudotojų
- pratekėjimo
Introduction - Theory - Exercises - Business Case - Summary
11
the European Union

12. Netinkami oro naudotojai
Vėdinimas
Sumaišyti skysčiai
Valymas apskritai
Brokuotų produktų pašalinimas iš linijos
Miltelių transportavimas esant žemam slėgiui
Co-funded by the Intelligent
Energy Europe Programme of
Ventiliatoriai; Pūtėjai
Mechaniniai maišytuvai
Elektriniai šepečiai
Mechanin4 ranka
Pūtėjai
Introduction - Theory - Exercises - Business Case - Summary
12
the European Union

13. Jei didesnis nei 5% reikalaujama imtis veiksmų!!
Kaip įvertinti praradimus?
• Tikslus įvertinimas su specialia įranga
• Apytikris apskaičiavimas
Co-funded by the Intelligent
Energy Europe Programme of
PRATEKĖJIMAS
Introduction - Theory - Exercises - Business Case - Summary
13
the European Union

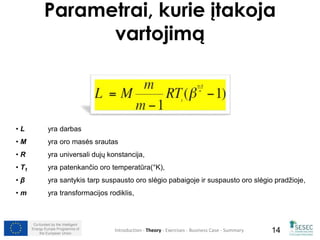

14. Parametrai, kurie įtakoja
• L yra darbas
• M yra oro masės srautas
• R yra universali dujų konstancija,
• T1 yra patenkančio oro temperatūra(°K),
• β yra santykis tarp suspausto oro slėgio pabaigoje ir suspausto oro slėgio pradžioje,
• m yra transformacijos rodiklis,
Co-funded by the Intelligent
Energy Europe Programme of
vartojimą
Introduction - Theory - Exercises - Business Case - Summary
14
the European Union

15. Parametrai įtakojantys vartojimą
Maksimalus spaudimas
Pasirinkite tinkamą lygį
Darbinis kompresoriaus slėgis tiesogiai paveikia galios bei energijos vartojimą.
Pagaminto oro slėgio padidėjimas vienu baru sukelia maždaug
7% energijos suvartojimo padidėjimą
Jei procesas reikalauja dviejų slėgio lygių, yra gerai įvertinti abiejų
kompresorių instaliaciją vietoj vieno (su poreikiu pasiekti mažiausią slėgį
sumažinus vožtuvus).
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
15
the European Union

16. Parametrai įtakojantys vartojimą
Slėgio kritimas
• Padidėję veiklos kaštai
• Maži diametrai, žemesni instaliacijos kaštai, daugiau praradimų vadinasi
didesni ir veiklos kaštai
Slėgio kritimas tinkle(vamzdžiuose) niekados neturi sukelti slėgio nukritimo
daugiau nei 0.1 baro
• Vamzdžių paviršiaus apdailos lygis paveikia apkrovos netekimus
Slėgio kritimas tinkle(vamzdžiuose) niekados neturi sukelti
slėgio nukritimo daugiau nei 0.1 baro
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
16
the European Union

17. Parametrai įtakojantys vartojimą
Transformacijos tipas
• Nedidelis darbas yra užtikrinamas izoterminės transformacijos atveju m = 1
• Darbas yra didesnis šilumos nepraeinamumo ir nepatekimo sistemoje
atveju m = 1.4
Norint priartėti arčiau prie izotermos, yra privalu išnešti šilumą
suspaudimo metu
Pašalinta šiluma gali būti naudojama
• Tik 10% kompresoriaus suvartotos elektros yra paverčiama į naudingą
energiją tam, kad suspausti orą
• 90% elektros energijos yra paverčiama į šilumą, kuri turi būti pašalinta, bet
gali būti ir sugrąžinta (šiluminė aplinka, prieš degiminis oras (pre-heat
combustion air), kaitinant karštą vandenį, prieš šildant gamybinį vandenį)
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
17
the European Union

18. Parametrai įtakojantys vartojimą
Įeinančio oro temperatūra
Darbas, padarytas kompresoriaus, suspausti orą padidėja kylant oro įėjimo
temperatūrai
• Įėjimo temperatūra turi būti kiek įmanoma mažesnė, pastovi su esamomis
aplinkos sąlygomis
• Neimkite oro iš kompresoriaus kamabrio ar kito, geriausia yra visada imti orą iš
išorės
• Pradinis taškas turi būti paimtas šiaurinėje dalyje ir užtamsintoje vietoje
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
18
the European Union

19. Parametrai įtakojantys vartojimą
Oro kokybė
Oro kokybė turi būti pritaikyta proceso poreikiams
Oro kokybė kainuoja daugiau.
Oro kokybė priklauso nuo jo turinio:
• Kietųjų dalelių.
• Vandens (expressed in temperature of the dew point of the air
pressure)
• Alyvos (priemonė)
• Tinklo medžiagos ir jos būklės
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
19
the European Union

20. Parametrai įtakojantys vartojimą
Oro kokybė
Kietosios dalelės gali būti pašalintos įvedus filtrus
Alyva gali būti pašalinta filtrais ar dėl šaltinio, naudojant kompresorius be alyvos .
Šie du sprendimai turi būti įvertinti pagal kaštų skirtumus.
Kompresoriai nenaudojantys alyvos padidina instaliacijos kainą
Filtrai padidina veiklos ir palaikymo kaštus
Filtrai turi būti pastoviai tikrinami
Vanduo
Vanduo atkeliauja iš atmosferos drėgmės ore
Pašalinti vandenį iš oro galima:
- Centriniame Šaldyme
- Vietos lygiu Kondensato Puodais
Šaldymas yra labiau veiksmingas, bet brangesnis tiek iš gamyklos, tiek iš
praktinio įgyvendinimo pusės.
Kondensato puodai turi žemesnę instaliavimo kainą, bet reikalaujau didesnių
palaikymo kaštų ir veda prie oro netekimų.
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
20
the European Union

21. Parametrai įtakojantys vartojimą
Co-funded by the Intelligent
Energy Europe Programme of

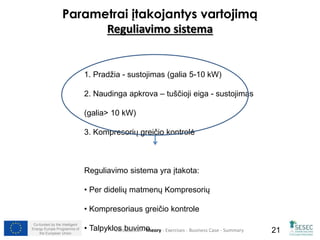

Reguliavimo sistema
1. Pradžia - sustojimas (galia 5-10 kW)
2. Naudinga apkrova – tuščioji eiga - sustojimas
(galia> 10 kW)
3. Kompresorių greičio kontrolė
Reguliavimo sistema yra įtakota:
• Per didelių matmenų Kompresorių
• Kompresoriaus greičio kontrole
• Talpyklos buvimo
Introduction - Theory - Exercises - Business Case - Summary
21
the European Union

22. Parametrai įtakojantys vartojimą
Talpykla
•Patenkina staigius oro paklausos poreikius
•Suteikia didesnį slėgio lygio stabilumą tinkle
•Sumažina kompresoriaus darbo nepastovumą “Stop & Go“
•Provides sizing the compressor below the maximum values pressure
• Pasirinkimas instaliuoti antrinius bakus šalia izoliuotų naudotojų ir / arba su
dideliais pertrūkiais, gali būti apsvarstytas
Nustatant talkpyklos dydį
•Bako dydis priklauso nuo pasikeitimų masto turint oro paklausą. Bako dydis
turėtų būti bent jau 10 kartų didesnis už oro tūrį, kurį pagamina kompresorius
(l/s)
•Bako dydis veikia kompresoriaus dydį
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
22
the European Union

23. Parametrai įtakojantys vartojimą
Kompresorius & Kontrolė
• Neperdidinkite kompresoriaus
• Talpykla
• Kompresoriaus greičio kontrolė
• Kompresoriaus tipas
• Labai ekonomiškas variklis
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
23
the European Union

24. Parametrai įtakojantys vartojimą
Kaip prižiūrėti suspausto oro sistemą
Įvertinkite suspausto oro kainą
Elektros vartojimo duomenų įgijimas
• Ar galiu atlikti specialias priemones? (Aukšta kaina, tiksliau)
• Ar galiu naudoti prieinamus duomenis? (Žema kaina,
mažesnis tikslumas)
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
24
the European Union

25. Co-funded by the Intelligent
Energy Europe Programme of
the European Union Introduction - Theory - Exercises - Business Case - Summary 25

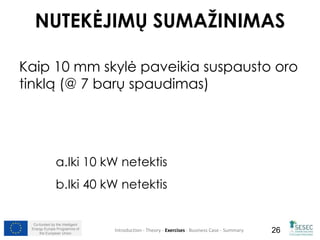

26. NUTEKĖJIMŲ SUMAŽINIMAS
Kaip 10 mm skylė paveikia suspausto oro
tinklą (@ 7 barų spaudimas)
a.Iki 10 kW netektis
b.Iki 40 kW netektis
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
26
the European Union

27. Nutekėjimų mažinimas
SKYLĖ 
(mm)
Co-funded by the Intelligent
Energy Europe Programme of
SRAUTAS @
7barai (l/s)
GALIOS
NETEKIMAS
(kW)
1 1,2 0,4
3 11,1 4
5 31 10,8
10 124 43
Introduction - Theory - Exercises - Business Case - Summary
27
the European Union

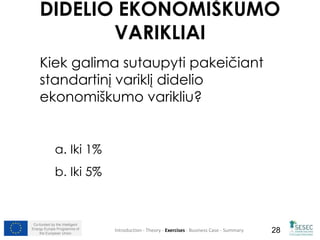

28. DIDELIO EKONOMIŠKUMO
Kiek galima sutaupyti pakeičiant
standartinį variklį didelio
ekonomiškumo varikliu?
a. Iki 1%
b. Iki 5%
Co-funded by the Intelligent
Energy Europe Programme of
VARIKLIAI
the European Union Introduction - Theory - Exercises - Business Case - Summary 28

29. DIDELIO EKONOMIŠKUMO
Co-funded by the Intelligent
Energy Europe Programme of
VARIKLIS
Galia [kW]
the European Union Introduction - Theory - Exercises - Business Case - Summary 29

30. ORO SIURBIMO TEMPERATŪROS
Kiek energijos galima sutaupyti su 5°C
aušinamo oro įsiubimu?
a. Iki 2%
b. Iki 10%
Co-funded by the Intelligent
Energy Europe Programme of
SUMAŽINIMAS
the European Union Introduction - Theory - Exercises - Business Case - Summary 30

31. ORO SIURBIMO TEMPERATŪROS
SUMAŽINIMAS
Techninė literatūra praneša, kad
kompresoriaus oro įsiurbimo
temperatūros sumažinimas 5°C
(atsižvelgiant į įprastą temperatūrą)
leistų sutaupyti 2% suvartojimos metinės
elektros energijos(kWh).
Co-funded by the Intelligent
Energy Europe Programme of
the European Union Introduction - Theory - Exercises - Business Case - Summary 31

32. Co-funded by the Intelligent
Energy Europe Programme of
the European Union Introduction - Theory - Exercises - Business Case - Summary 32

33. Praktinis pavyzdys
Porsche pramonė
Apibūdinimas:
1997 metais, Vokiečių automobilių gamyklos Dr. Ing hc F. Porsche AG suspausto
oro gamybos sistema "plant2" netoli Štutgarto buvo sudaryta pagal sraigtinį
kompresorių – aušinamas vanduo (22,2 m3/min, FAD) plius keturi stūmokliniai
kompresoriai aušinami vandeniu nuo 15 m3/min kiekvienas.
Maksimalus veiklos slėgis buvo 8.7 barai.
Suspausto oro analizė, atlikta gamyklos kompresorių specialistų, pažymėjo, jog
suspausto oro poreikis skiriasi tarp 15 ir 65 m3/min. Apdorojant visus reikiamus
duomenis buvo apibrėžta nauja suspausto oro sistema su optimaliu energijos
naudojimu.
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
33
the European Union

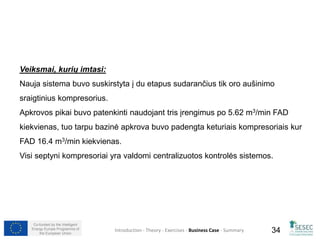

34. Veiksmai, kurių imtasi:
Nauja sistema buvo suskirstyta į du etapus sudarančius tik oro aušinimo
sraigtinius kompresorius.
Apkrovos pikai buvo patenkinti naudojant tris įrengimus po 5.62 m3/min FAD
kiekvienas, tuo tarpu bazinė apkrova buvo padengta keturiais kompresoriais kur
FAD 16.4 m3/min kiekvienas.
Visi septyni kompresoriai yra valdomi centralizuotos kontrolės sistemos.
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
34
the European Union

35. Rezultatai:
Suspausto oro sistemos optimizavimas leidu mums apskaičiuoti energijos
kainą ir pasiekti sutaupymų.
Darbinis slėgis buvo sumažintas nuo 8.5 iki 7.5 barų ir specifinė bendra
suspaudimo stoties galia buvo sumažinta nuo 8.19 iki 6.19 kW / (m3/min).
Bendras sutaupymas prilygo 483000 kWh elektros per metus.
Be to, buvo sutaupyta apytiksliai 55,000 eurų todėl, kad buvo nevartojamas
aušinimo vandenuo.
Suspausto oro sistemos optimizavimas buvo įgyvendintas per pagrįstą
atsipirkimo laikotarpį
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
35
the European Union

36. Co-funded by the Intelligent
Energy Europe Programme of
the European Union Introduction - Theory - Exercises - Business Case - Summary 36

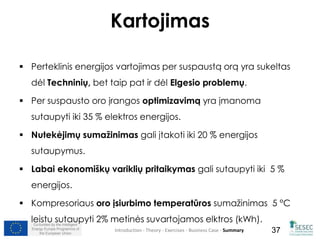

37. Kartojimas
 Perteklinis energijos vartojimas per suspaustą orą yra sukeltas
dėl Techninių, bet taip pat ir dėl Elgesio problemų.
 Per suspausto oro įrangos optimizavimą yra įmanoma
sutaupyti iki 35 % elektros energijos.
 Nutekėjimų sumažinimas gali įtakoti iki 20 % energijos
sutaupymus.
 Labai ekonomiškų variklių pritaikymas gali sutaupyti iki 5 %
energijos.
 Kompresoriaus oro įsiurbimo temperatūros sumažinimas 5 °C
leistu sutaupyti 2% metinės suvartojamos elktros (kWh).
Co-funded by the Intelligent
Energy Europe Programme of
Introduction - Theory - Exercises - Business Case - Summary
37
the European Union
