Dokument se bavi sustavima grijanja i mjerama za smanjenje troškova grijanja, uključujući različite tipove grijača i strategije kontrole temperature. Predlaže tehnike kao što su preuređenje prostora, promjena ponašanja korisnika i implementacija tehničkih mjera za optimizaciju potrošnje energije. Također se navodi da snižavanje sobne temperature može značajno smanjiti potrebe za energijom.

1. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
1
Grijanje.

2. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
2
Pregled
 Uvod
 Različiti sustavi grijanja
 Zahtijevane sobne temperature
 Područja u kojima se mogu smanjiti
troškovi grijanja
 Teorija/Mjere
 Pristup
 Mjere:
a. Preuredite radno mjesto
b. Promjenite ponašanje
c. Tehničke mjere
 Vježbe
 Vodič
Uvod- Teorija - Vježbe – Slučaj iz prakse - Sažetak

3. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak 3

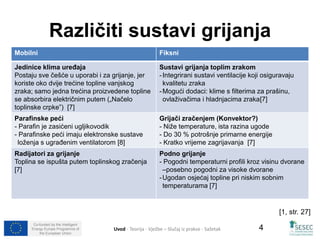

4. Različiti sustavi grijanja
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
4
Mobilni Fiksni
Jedinice klima uređaja
Postaju sve češće u uporabi i za grijanje, jer
koriste oko dvije trećine topline vanjskog
zraka; samo jedna trećina proizvedene topline
se absorbira električnim putem („Načelo
toplinske crpke”) [7]
Sustavi grijanja toplim zrakom
- Integrirani sustavi ventilacije koji osiguravaju
kvalitetu zraka
- Mogući dodaci: klime s filterima za prašinu,
ovlaživačima i hladnjacima zraka[7]
Parafinske peći
- Parafin je zasićeni ugljikovodik
- Parafinske peći imaju elektronske sustave
loženja s ugrađenim ventilatorom [8]
Grijači zračenjem (Konvektor?)
- Niže temperature, ista razina ugode
- Do 30 % potrošnje primarne energije
- Kratko vrijeme zagrijavanja [7]
Radijatori za grijanje
Toplina se ispušta putem toplinskog zračenja
[7]
Podno grijanje
- Pogodni temperaturni profili kroz visinu dvorane
–posebno pogodni za visoke dvorane
-Ugodan osjećaj topline pri niskim sobnim
temperaturama [7]
[1, str. 27]
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

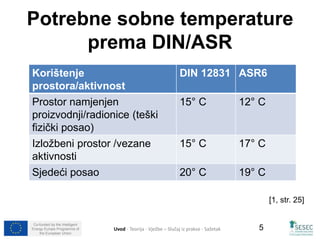

5. Potrebne sobne temperature
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
5
prema DIN/ASR
Korištenje
prostora/aktivnost
DIN 12831 ASR6
Prostor namjenjen
proizvodnji/radionice (teški
fizički posao)
15° C 12° C
Izložbeni prostor /vezane
aktivnosti
15° C 17° C
Sjedeći posao 20° C 19° C
[1, str. 25]
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

6. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
6
Potrebe za
energijom za
grijanje mogu se
smanjiti za oko 6
% ako se
temperatura u
prostorijama
snizi za 1 stupan[1, jp.. 25]
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

7. Područja u kojima se mogu
smanjiti troškovi za grijanje
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
7
 Kondenzacijski bojler i
na niskim temperaturama
grijaći bojler?
 Kontrola grijanja
 Distribucija grijanja
 Vrata proizvodnih hala
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

8. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak 8

9. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak 9

10. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
10
Pristup
1. Analiza trenutne
situacije vezano za
grijanje
2. Odluka što bi se
trebalo učiniti
3. Planirane mjere
Uvod - Teorija - Vježba- Slučaj iz prakse- Sažetak

11. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
11
Mjere
a. Preuredite radno
mjesto
b. Promjenite
ponašanje
c. Tehničke mjere
Uvod - Teorija - Vježbe - Slučaj iz prakse - Sažetak

12. a. Preuredite radno mjesto
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
12
 Mjera: Ako su grijači pokriveni
namještajem ili prekrivačima :
Promijenite razmještaj, odstranite
smetnje
 Učinak: Do 5 % manje za grijanje
 Važno: Ako nije moguće
razmjestiti namještaj , razmak
između namještaja i grijača treba
biti barem 5 cm.
[4, 5, 6]
Uvod - Teorija- Vježbe – Slučaj iz prakse - Sažetak

13. a. Preuredite radno mjesto
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
13
 Mjera:
 Odstranite prekrivače / bilo kakve
smetnje s uređaja za grijanje
 Učinak:
 Smanjenje potrošnje električne energije
ili goriva
 Smanjenje troškova i emisije štetnih
plinova zbog smanjenje potrošnje
goriva ili električne energije
 Važno:
 Troškovi variraju od niskih do srednjih
[2]
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

14. b. Promijenite ponašanje
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
14
 Zatvoreni prolazi i hodnici
 Vrata proizvodnih hala
 Čisti i učinkoviti grijači
 Kontrola grijanja/ termostati
 Smanjena uporaba grijanja
 Pokretni sustavi grijanja
Uvod - Teorija - Vježbe- Slučaj iz prakse- Sažetak

15. Zatvoreni prolazi i hodnici
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
15
 Mjera:
 Osigurajte da prolazi između klimatiziranih i
zona bez klimatizacije budu zatvoreni
 Učinak:
 Smanjenje potrošnje električne i toplinske
energije
 Smanjenje troškova i smanjenje emisije zbog
smanjena potrošnje električne energije i goriva
 Važno:
 Varijabilna ušteda (svaki unutarnji motor je
dizajniran za određeni prostor, ako se doda
prostor i on nastavlja s radom, nije u
mogućnosti nastaviti grijati/ hladiti kako treba)
[2]
Uvod - Teorija - Vježbe – Slučaj iz prakse- Sažetak

16. Vrata proizvodnih hala
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
16
 Mjere:
 Vrata proizvodnih hala i prozori na
krovu bit će zatvoreni za vrijeme
razdoblja kad se grije da bi se izbjegao
propuh i gubitak topline
 Alternativa: Montaža zračnih vrata i
zračnih zavjesa koje štite otvore za
vrata
 Instalacija vrata koja se brzo zatvaraju
 Učinak:
 Izbjegava se propuh i gubici topline
 Važno:
 Čim se otvore prozori ili vrata sobe se
ne zagrijavaju
 Proizvodna postrojenja se planiraju pod
tlakom da se izbjegnu fugitivne emisije
[1, str. 27]
Uvod - Teorija - Vježbe – Slučaj iz prakse- Sažetak

17. Čisti i učinkoviti grijači
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
17
 Mjera:
 Čisti i učinkoviti grijači
 Učinak:
 Smanjenje potrošnje električne i toplinske
energije
 Smanjenje troškova i emisija zbog smanjenja
potrošnje električne energije i goriva
 Važno:
 Varijable uštede (ovisi o taloženju prljavštine
u potpuno zaprljanim sustavima mogu ne
raditi kako treba pa i isključiti se)
[2]
Uvod - Teorija - Vježbe – Slučaj iz prakse- Sažetak

18. Kontrola grijanja i termostati
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
18
 Mjere:
 Postavite termostate na minimalnu vrijednost za osjećaj ugode (20ºC zimi i 25ºC
ljeti) - vidi i slajd 5
 Postavite učinkovitije termostate s boljom kontrolom koja ovisi o vremenskim
prilikama i koja regulira klimatizaciju ovisno o vanjskoj temperaturi
 Potrošači grijanja trebaju imati instalirane termostatske ventile da osiguraju
preciznu kontrolu temperature.
 Uporaba visoko učinkovitih cirkulacijskih crpki s reguliranom razlikom u tlaku,
sinkronim motorom i rotorom s permanentnim magnetima
 Učinak:
 Smanjenje potrošnje električne i toplinske energije
 Smanjenje troškova i emisija štetnih plinova
 Niski troškovi grijanja, visoka učinkovitost, sustavi kondenzacijskih kotlova
 Precizna kontrola temperature prostorija
 Važno:
 Varijabilne uštede (ovisno o početnoj temperaturi i uvjetima kvalitete)
 Usporedba hidrauličkog otpora / maksimalna ocjena protoka na potrošače topline
( hidraulička ravnoteža )
[1, p. 26; 2]
Uvod - Teorija - Vježbe- Slučaj iz prakse- Sažetak

19. Smanjena uporaba grijanja
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
19
 Mjera:
 Koristite grijanje samo kad je prostor u uporabi i
ljudi u njemu. To se odnosi i na dijelove zgrade
kao što su sobe za servere, izložbeni prostori itd.
I oni trebaju biti analizirani za sebe
 Učinak:
 Smanjenje potrošnje električne i toplinske
potrošnje
 Smanjenje troškova i štetnih emisija zbog
smanjenja potrošnje električne energije i goriva
 Važno:
 Varijabilno (ova mjera se uglavnom odnosi na
noć, u tim uvjetima ušteda može narasti na 25%
pri isključenju)
[2]
Uvod - Teorija - Vježbe – Slučaj iz prakse- Sažetak

20. Pokretni sustavi grijanja
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
20
 Mjere:
 Koristite pokretne grijače kad god je
moguće – moguće je dobiti iz
parnih/kondenzacijskih sustava
kompresora, vakumskih turbina
 Učinak:
 Smanjenje potrošnje električne i toplinske
potrošnje
 Smanjenje troškova i emisije zbog
smanjenje potrošnje električne energije i
goriva
 Važno:
 Uštede 10-15%
Uvod - Teorija - Vježbe – Slučaj iz prakse- Sažetak

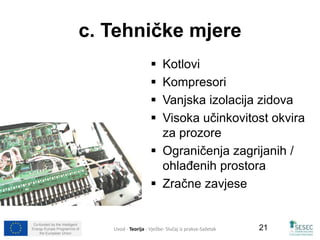

21. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
21
c. Tehničke mjere
 Kotlovi
 Kompresori
 Vanjska izolacija zidova
 Visoka učinkovitost okvira
za prozore
 Ograničenja zagrijanih /
ohlađenih prostora
 Zračne zavjese
Uvod - Teorija - Vježbe- Slučaj iz prakse-Sažetak

22. Kondenzacijski bojler i na niskim
temperaturama grijaći bojler
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
22
 Mjere:
 Trebao bi se preferirati kondenzacijski bojler
umjesto konvencionalnog sustava
 Učinak:
 Skrivena toplina koje se oslobađa kondenzacijom
se koristi uz primjetljivu toplinu koja se osjeća
 Važno:
 Provjera temperatura povrata: Uporaba
kondenzacijskog bojlera je korisna u kombinaciji s
nisko toplinskom mrežom za grijanje koja ima
temperaturu povrata ispod 50 stupnjeva
 Za vrijeme planiranja novog sustava grijanja,
osigurat će se velike površine za grijanje?
[1, p. 24]
Uvod - Teorija - Vježbe – Slučaj iz prakse- Sažetak

23. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
23
Kompresori
 Mjera:
 Povrat topline iz kompresora
 Učinak:
 Smanjenje uporabe goriva za
zagrijavanje
 Smanjenje troškova i emisije
zbog smanjenja uporabe
goriva
 Važno:
 Uštede su minimalne
[2]
uvod - Teorija - Vježbe- Slučaj iz prakse- Sažetak

24. Vanjska izolacija zidova
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
24
 Mjera:
 Vanjska izolacija zidova
 Učinak:
 Smanjenje električne i toplinske
potrošnje
 Smanjenje troškova i emisija zbog
smanjene potrošnje električne i
toplinske energije
 Važno:
 Razina uštede je srednja [2]
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

25. Visoko učinkoviti prozorski
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
25
okviri
 Mjere:
 Instalacija visoko učinkovitih prozorskih
okvira
 Učinak:
 Smanjenje potrošnje električne i
toplinske energije
 Smanjenje troškova i štetnih emisija
zbog smanjenja potrošnje goriva i
električne energije
 Važno:
 Uštede variraju od niskih do srednjih
[2]
Uvod - Teorija - Vježbe – Slučaj iz prakseevi - Sažetak

26. Ograničenje prostora koji se
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
26
griju/hlade
 Mjera:
 Ograničenje prostora koji se
griju/hlade (može biti dovoljno da se
raširi najlonski pokrov)
 Učinak:
 Smanjenje električne potrošnje i
potrošnje toplinske energije
 Smanjenje troškova i štetnih emisija
zbog smanjenja potrošnje električne
energije i goriva za toplinsku
 Važno:
 Uštede mogu biti od niskih do
srednjih
[2]
Uvod - Teorija - Vježbe – Slučaj iz prakseevi - Sažetak

27. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
27
Zračne zavjese
 Mjere:
Koristite zračne zavjese na
mjestima gdje su prolazi između
klimatiziranih i neklimatiziranih
dijelova uobičajeno i neizbježno
otvoreni
 Učinak:
Smanjenje potrošnje električne i
toplinske energije
 Važno:
Uštede variraju – ovise o veličini
prolaza i temperaturi prostorija
koje nisu klimatizirane
[5]
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

28. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
28
Vježbe.
Uvod - Teorija - Vježbe – Slučaj iz prakseevi - Sažetak

29. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
29
Sobna temperatura
 Zahtjevi za energijom
grijanja mogu se smanjiti za
oko…
a. … 6 % sa snižavanjem sobne
temperature za 1 stupanj
b. … 16 % sa snižavanjem sobne
temperature za 1 stupanj
Uvod - Teorija - Vježbe- Slučaj iz prakse- Sažetak

30. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
30
Sobna temperatura
 Zahtjevi za energijom
grijanja mogu se smanjiti za
oko…
a. … 6 % sa snižavanjem sobne
temperature za 1 stupanj
b. … 16 % sa snižavanjem sobne
temperature za 1 stupanj
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

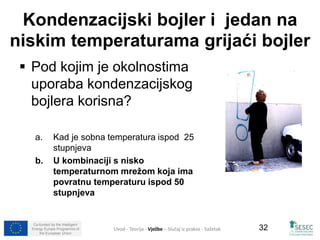

31. Kondenzacijski bojler i jedan na
niskim temperaturama grijaći bojler
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
31
 Pod kojim je okolnostima
uporaba kondenzacijskog
bojlera korisna?
a. Kad je sobna temperatura ispod 25
stupnjeva
b. U kombinaciji s nisko temperaturnom
mrežom koja ima povratnu
temperaturu ispod 50 stupnjeva
Uvod - Teorija - Vježbe – Slučaj iz prakseevi - Sažetak

32. Kondenzacijski bojler i jedan na
niskim temperaturama grijaći bojler
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
32
 Pod kojim je okolnostima
uporaba kondenzacijskog
bojlera korisna?
a. Kad je sobna temperatura ispod 25
stupnjeva
b. U kombinaciji s nisko
temperaturnom mrežom koja ima
povratnu temperaturu ispod 50
stupnjeva
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

33. Vrata proizvodnih hala
Unesite ispravnu riječ koja nedostaje.
Vrata proizvodnih hala i prozori na krovu bit će zatvoreni
za vrijeme razdoblja kad se grije da bi se izbjegao/la
_________
vjetar gubitak topline kiša
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
33
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

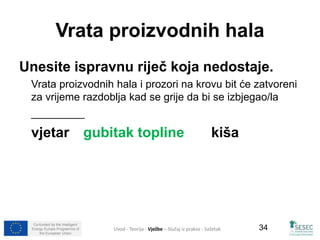

34. Vrata proizvodnih hala
Unesite ispravnu riječ koja nedostaje.
Vrata proizvodnih hala i prozori na krovu bit će zatvoreni
za vrijeme razdoblja kad se grije da bi se izbjegao/la
_________
vjetar gubitak topline kiša
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
34
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

35. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
35
Vodič.
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

36. Praktični slučaj: Tvrtka
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
36
EvoBus
 Projekt: Modernizacija grijanja u proizvodnoj hali
 Problem:
– Ventilacijski sustav s 500 kW snage; konstantno u uporabi tjekom zime
– Toplo je pod krovom hale/u sredini hale; ostatak prostora je vrlo hladan
– Visoki troškovi grijanja; visoki postotak pritužbi i visoki troškovi za bolovanje
među zaposlenicima
 Mjere:
– Planiranje drugog sustava za grijanje u obliku stropnih panela za grijanje
koji isijavaju toplinu
– Ne samo da je zrak zagrijan, već je to i tlo, strojevi i alati kao i osobe koje se
nalaze u prostoru - one upijaju toplinu
– Da bi se to postiglo, stropni paneli trebaju dosta nisku temperaturu
zagrijavanja. To dopušta uporabu kompresora s cirkuliranjem povrata
topline da se iskoristi ostatak topline koju realiziraju kompresori.
[3]
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

37. Praktični slučaj: Tvrtka
Co-funded by the Intelligent
Energy Europe Programme of
the European Union
37
EvoBus

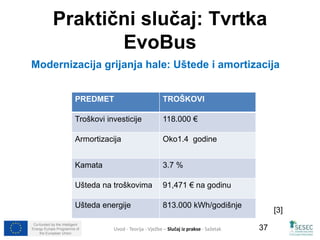

Modernizacija grijanja hale: Uštede i amortizacija
PREDMET TROŠKOVI
Troškovi investicije 118.000 €
Armortizacija Oko1.4 godine
Kamata 3.7 %
Ušteda na troškovima 91,471 € na godinu
Ušteda energije 813.000 kWh/godišnje
[3]
Uvod - Teorija - Vježbe – Slučaj iz prakse - Sažetak

38. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
38
Ponavljanje.
Uvod - Teorija - Vježbe- Slučaj iz prakse - Sažetak

39. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
39

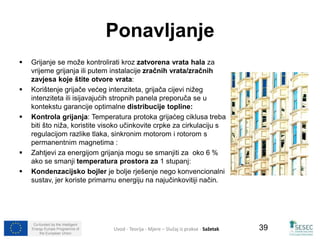

Ponavljanje
 Grijanje se može kontrolirati kroz zatvorena vrata hala za
vrijeme grijanja ili putem instalacije zračnih vrata/zračnih
zavjesa koje štite otvore vrata:
 Korištenje grijače većeg intenziteta, grijača cijevi nižeg
intenziteta ili isijavajućih stropnih panela preporuča se u
kontekstu garancije optimalne distribucije topline:
 Kontrola grijanja: Temperatura protoka grijaćeg ciklusa treba
biti što niža, koristite visoko učinkovite crpke za cirkulaciju s
regulacijom razlike tlaka, sinkronim motorom i rotorom s
permanentnim magnetima :
 Zahtjevi za energijom grijanja mogu se smanjiti za oko 6 %
ako se smanji temperatura prostora za 1 stupanj:
 Kondenzacijsko bojler je bolje rješenje nego konvencionalni
sustav, jer koriste primarnu energiju na najučinkovitiji način.
Uvod - Teorija - Mjere – Slučaj iz prakse - Sažetak

40. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
40
Literatura
 [1] EnergieAgentur.NRW (2012): Leitfaden. Effiziente Energienutzung in der
Textilveredlung.
 [2] Extra energy saving measures for Artisan Tool.
 [3] Energieeffizienz-im-betrieb (2013): Energiekosten für Heizung senken in
Industrie und Gewerbe. URL: http://www.energieeffizienz-im-betrieb.
net/energiesparen-unternehmen/heizung-energiekosten-senken.html
 [4] Universität Freiburg: Möglichkeiten zum Eneriesparen. URL:
http://www.nachhaltige.uni-freiburg.de/projekte/energiespartipps
 [5] Energieportal24: 10 Tipps fürs Heizen, wie Sie Heizkosten sparen. URL:
http://www.energieportal24.de/fachberichte_artikel_120.htm
 [6] Schornsteinfegerinnung Darmstadt: Allgemeine Tipps zum Sparen wertvoller
Heizenergie. URL: http://www.schornsteinfeger-innung-darmstadt.
de/bilder_he/files/Tipp_8_zum_Energiesparen__Allgemein_.pdf
 [7] Ratgeber Heizen: Welche Arten von Heizsystemen gibt es? URL:
http://www.ratgeberheizen.com/arten-von-heizsystemen.html
 [8] Mic: Der Paraffinofen. URL: http://blogmallorcaimmobilien.com/tag/winter-auf-mallorca/
Introduction - Theory - Exercises - Business Case - Summary

41. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
41
Slike -1
 Slajd 1 – Slika novca: Grijanje kuće – URI:
http://www.flickr.com/photos/59937401@N07/5857335756/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 2 – arodseth: Pregled – URI: http://www.flickr.com/photos/alexander256/2259232020/sizes/m/in/photostream/
License: CC BY-SA 2.0 (http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Slajd 3 – adriagarcia: Heater @ Home – URI:
http://www.flickr.com/photos/adriagarcia/2163083676/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Slajd 6 – Juan Manuel: Termometar na zidu – URI:
http://www.flickr.com/photos/23920588@N08/2783512454/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 7 – Christine Roth: Sve vrste novce – URI:
http://www.flickr.com/photos/socialspice/5713714866/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 8 – Aprilyn Podd: Teorija knjiga – URI: http://www.flickr.com/photos/apodd/5064813896/sizes/m/in/photostream/
License: CC BY-SA 2.0 (http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Slajd 9 – Dennis Skley: *grübel* – URI: http://www.flickr.com/photos/dskley/8627475625/sizes/z/in/photostream/
License: CC BY-ND 2.0 (http://creativecommons.org/licenses/by-nd/2.0/legalcode)
 Slajd 10 – Jahel Aheram: To-Do Lista – URI: http://www.flickr.com/photos/aheram/409863531/sizes/m/in/photostream/
License: CC BY-ND 2.0 (http://creativecommons.org/licenses/by-nd/2.0/legalcode)
Uvod - Teorija - Vježbe- Slučaj iz prakse - Sažetak

42. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
42
Slike -2
 Slajd 11 – Peter Kaminski: STOP ALL WAY – URI:
http://www.flickr.com/photos/peterkaminski/1510724/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 12 – Wicker Paradise: Stolica za zaljubljene od ratana: Tigre Bay Rattan Loveseat – Loveseats & Sofas ...
http://wicker.tw/JeGZDt – URI: http://www.flickr.com/photos/wicker-furniture/8151714130/sizes/m/in/photostream/
License: CC BY 2.0 (http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 13 – Clive Darra: grijanje & ventilacija – URI: http://www.flickr.com/photos/osde-info/
2230430378/sizes/m/in/photostream/ License: CC BY-SA 2.0 (http://creativecommons.org/licenses/by-sa/
2.0/legalcode)
 Slajd 14 – Nikki L.: Knjiga promjena – URI:
http://www.flickr.com/photos/22865921@N07/2491761454/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 15 – Bryan Mills: Zatvoreni znak u Yellowstoneu – URI:
http://www.flickr.com/photos/32485328@N00/7175133946/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 16 – stanzebla: Porte du paradis Giverville – URI:
http://www.flickr.com/photos/stanzebla/10615543745/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Slajd 17 – Aaron Jacobs: Cleaning I – URI:
http://www.flickr.com/photos/aaronjacobs/100064459/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Slajd 18 – Antonio Silveira: Moh stari termostat i gnijezdo – URI:
http://www.flickr.com/photos/acarlos1000/6727030891/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
Uvod- Teorija - Vježbe- Slučaj iz prakse - Sažetak

43. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
43
Slike -3
 Slajd 19 – Kate Ter Haar: The Heat is On – URI:
http://www.flickr.com/photos/katerha/8117199498/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 20 – John Anes: Fire Pit – URI: http://www.flickr.com/photos/johnanes/8622876294/sizes/m/in/photostream/
License: CC BY-SA 2.0 (http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Slajd 21 – Niels Heidenreich: Inside the Yamaha SY77: Perspective, Right – URI:
http://www.flickr.com/photos/schoschie/2258101097/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Slajd 22 – Dvortygirl: Candy thermometer detail – URI:
http://www.flickr.com/photos/dvortygirl/3090162692/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Slajd 23 – Chris Bartle: Air compressor – URI:
http://www.flickr.com/photos/13963375@N00/3388455135/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 24 - Son of Groucho: Wall – URI:
http://www.flickr.com/photos/sonofgroucho/2233679465/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 25 – onnola: Wasserschloss Quilow (1575) - Fenster – URI:
http://www.flickr.com/photos/30845644@N04/8111916376/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Slajd 26 – hKIbOhNe: DSC07187 – URI:
http://www.flickr.com/photos/14594627@N00/474462406/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
Introduction - Theory - Exercises - Business Case - Summary 43

44. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
44
Slike -4
 Slajd 27 – mikemccaffrey: IMG_2575 Green Curtain – URI:
http://www.flickr.com/photos/mccaffry/5318674611/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 28 – Florian Simeth: Arbeiten von zu Hause mit dem Laptop – URI: http://www.flickr.com/photos/hangout-lifestyle/
5865980513/sizes/o/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 29, 31 – Bilal Kamoon: Question Mark Graffiti – URI: http://www.flickr.com/photos/bilal-kamoon/
6835060992/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 30, 32 – Photocapy: ! – URI: http://www.flickr.com/photos/photocapy/3834784192/sizes/m/in/photostream/
License: CC BY-SA 2.0 (http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Slajd 35 – Son of Groucho: Not Our Guide – URI:
http://www.flickr.com/photos/sonofgroucho/3855487710/sizes/z/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 38 – Kutchala Sutchi: Repetition, 23.03.'10, Abidjan-Yopougon (4640) – URI:
http://www.flickr.com/photos/kutchala/4469943694/sizes/o/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Slajd 39 – evoo73: Windows – URI: http://www.flickr.com/photos/evoo73/3702164848/sizes/m/in/photolist-6D9yCq-
6vRS9w-92UgLg-bBKKcC-83Z1LS-92D1wh-8Lp4DZ-9eFpNm-85cqDq-44D8GC-NVZY-8mUXHM-dRVtGQ-8Sjmt9-
8JHTXm-4smbxn-9T2Fmc-5uHqK6-8SgeHc-8SgeMv-8SgeRT-9Hdiuh-9Hdiy1-5x46B-xZsfi-6wej7A-3bYyF6-79FaT9-
7x2qhZ-a2nVe-dG6o3i-8VLmtq-4uvVap-ueCfx-egoGtL-bvxMTN-dYKBiv-dYRiLU-dYGVKk-dYKwmn-dXXG7B-dYtuTp-dYvwCv-
4oVuHB-eBhcr-75KwuU-8WJ5td-8WJ5DW-akG62P-69MYKT-7GhAZZ/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
Introduction - Theory - Exercises - Business Case - Summary 44
