1. TỔNG CÔNG TY TRUYỀN HÌNH CÁP VIỆT NAM
TRUNG TÂM KỸ THUẬT TRUYỀN DẪN
Đào Tạo Server Mediadeck
1

2. 2
CHANNEL PORT
I. Channel Port
- Với khả năng tích hợp đồ họa hỗ trợ các code:HD / SD MPEG-2, SD DV (DV 25,
DVCPRO 25 và DVCPRO 50), DVCPRO HD, XDCAM HD.
- Tích hợp 8 lớp đồ họa
- Hỗ trợ Switch tín hiệu file và tín hiệu Live
- Định dạng file đồ họa hỗ trợ: .PNG, .FLV, . SWF
- Tín hiệu phát sóng hỗ trợ: SD/ HD

3. 3
CHANNEL PORT
I. Phần Cứng Channel Port:
- Đang sử dung 2
Modul
- CPT 8100
- CPT 8200

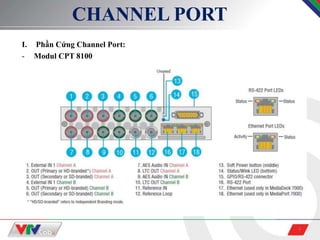

4. 4
CHANNEL PORT
I. Phần Cứng Channel Port:
- Modul CPT 8100

5. 5
CHANNEL PORT

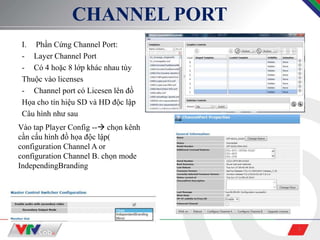

I. Phần Cứng Channel Port:
- Layer Channel Port
- Có 4 hoặc 8 lớp khác nhau tùy
Thuộc vào licenses
- Channel port có Licesen lên đồ
Họa cho tín hiệu SD và HD độc lập
Câu hình như sau
Vào tap Player Config -- chọn kênh
cần cấu hình đồ họa độc lập(
configuration Channel A or
configuration Channel B. chọn mode
IndependingBranding

6. 6
CHANNEL PORT
II. Phần mềm Fxtol
l. Template pane: chứa các
file đồ họa, file tempalte
2. Mixer Control: Swtich
tín hiệu live và file
3. Graphics control: Load
và chạy các teplate
3. Settings: cấu hình địa
chỉ IP và port điều khiển
Channel

7. 7

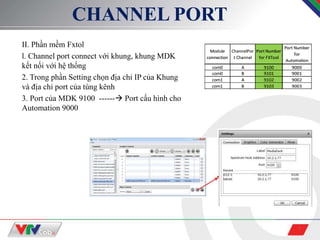

CHANNEL PORT
II. Phần mềm Fxtol
l. Channel port connect với khung, khung MDK
kết nối với hệ thống
2. Trong phần Setting chọn địa chỉ IP của Khung
và địa chỉ port của tùng kênh
3. Port của MDK 9100 ------ Port cấu hình cho
Automation 9000

8. 8

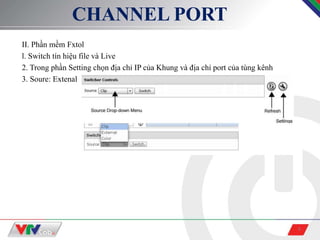

CHANNEL PORT
II. Phần mềm Fxtol
l. Switch tín hiệu file và Live
2. Trong phần Setting chọn địa chỉ IP của Khung và địa chỉ port của tùng kênh
3. Soure: Extenal

9. 9

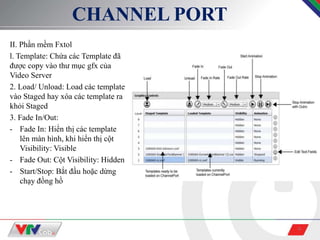

CHANNEL PORT
II. Phần mềm Fxtol
l. Template: Chứa các Template đã
được copy vào thư mục gfx của
Video Server
2. Load/ Unload: Load các template
vào Staged hay xóa các template ra
khỏi Staged
3. Fade In/Out:
- Fade In: Hiển thị các template
lên màn hình, khi hiển thị cột
Visibility: Visible
- Fade Out: Cột Visibility: Hidden
- Start/Stop: Bắt đầu hoặc dừng
chạy đồng hồ

10. 10

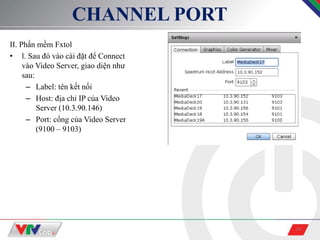

CHANNEL PORT
II. Phần mềm Fxtol
• l. Sau đó vào cài đặt để Connect
vào Video Server, giao diện như
sau:
– Label: tên kết nối
– Host: địa chỉ IP của Video
Server (10.3.90.146)
– Port: cổng của Video Server
(9100 – 9103)

11. 11

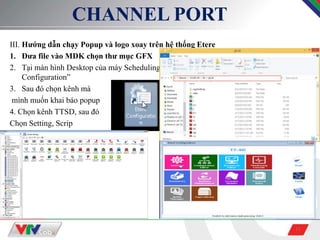

CHANNEL PORT
III. Hướng dẫn chạy Popup và logo xoay trên hệ thống Etere
1. Đưa file vào MDK chọn thư mục GFX
2. Tại màn hình Desktop của máy Scheduling, sử dụng phần mềm “Etere
Configuration”
3. Sau đó chọn kênh mà
mình muốn khai báo popup
4. Chọn kênh TTSD, sau đó
Chọn Setting, Scrip

12. 12
CHANNEL PORT

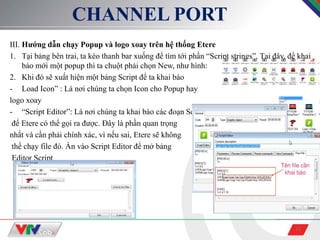

III. Hướng dẫn chạy Popup và logo xoay trên hệ thống Etere
1. Tại bảng bên trai, ta kéo thanh bar xuống để tìm tới phần “Script strings”. Tại đây, để khai
báo mới một popup thì ta chuột phải chọn New, như hình:
2. Khi đó sẽ xuất hiện một bảng Script để ta khai báo
- Load Icon” : Là nơi chúng ta chọn Icon cho Popup hay
logo xoay
- “Script Editor”: Là nơi chúng ta khai báo các đoạn Script
để Etere có thể gọi ra được. Đây là phần quan trọng
nhất và cần phải chính xác, vì nếu sai, Etere sẽ không
thể chạy file đó. Ấn vào Script Editor để mở bảng
Editor Script

13. 13
CHANNEL PORT

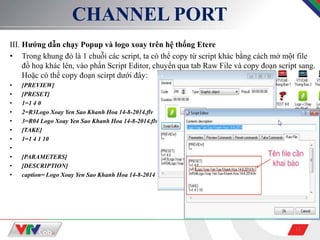

III. Hướng dẫn chạy Popup và logo xoay trên hệ thống Etere
• Trong khung đỏ là 1 chuỗi các script, ta có thể copy từ script khác bằng cách mở một file
đồ hoạ khác lên, vào phần Script Editor, chuyển qua tab Raw File và copy đoạn script sang.
Hoặc có thể copy đoạn scirpt dưới đây:
• [PREVIEW]
• [PRESET]
• 1=1 4 0
• 2=R3Logo Xoay Yen Sao Khanh Hoa 14-8-2014.flv
• 3=R04 Logo Xoay Yen Sao Khanh Hoa 14-8-2014.flv
• [TAKE]
• 1=1 4 1 10
•
• [PARAMETERS]
• [DESCRIPTION]
• caption= Logo Xoay Yen Sao Khanh Hoa 14-8-2014

14. 14
CHANNEL PORT

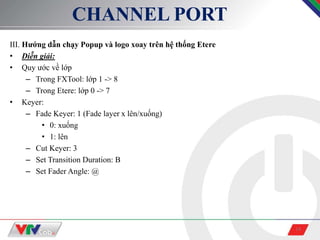

III. Hướng dẫn chạy Popup và logo xoay trên hệ thống Etere
• Diễn giải:
• Quy ước về lớp
– Trong FXTool: lớp 1 -> 8
– Trong Etere: lớp 0 -> 7
• Keyer:
– Fade Keyer: 1 (Fade layer x lên/xuống)
• 0: xuống
• 1: lên
– Cut Keyer: 3
– Set Transition Duration: B
– Set Fader Angle: @

15. 15
CHANNEL PORT

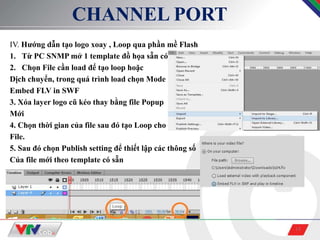

IV. Hướng dẫn tạo logo xoay , Loop qua phần mề Flash
1. Từ PC SNMP mở 1 template đồ họa sẵn có
2. Chọn File cần load để tạo loop hoặc
Dịch chuyển, trong quá trình load chọn Mode
Embed FLV in SWF
3. Xóa layer logo cũ kéo thay bằng file Popup
Mới
4. Chọn thời gian của file sau đó tạo Loop cho
File.
5. Sau đó chọn Publish setting để thiết lập các thông số
Của file mới theo template có sẵn

16. 16
CHANNEL PORT

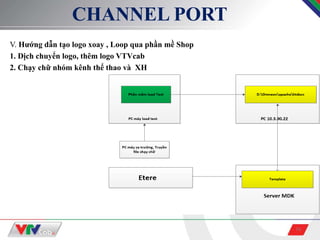

V. Hướng dẫn tạo logo xoay , Loop qua phần mề Shop
1. Dịch chuyển logo, thêm logo VTVcab
2. Chạy chữ nhóm kênh thể thao và XH

17. 17
SERVER MEDIADECK
Câu Hỏi Học Viên

18. 18
SERVER MEDIADECK
XIN CẢM ƠN
