SAP on Azure インフラ設計解説：HA/DR、Backupからパフォーマンス最適化まで
- 1. SAP on Azure インフラ設計解説： HA/DR、Backupからパフォーマンス最適化まで Microsoft Corporation Strategic Pursuit Team SAP on Azure Webinar
- 3. 2014
- 4. 2017 (3 years later)
- 7. 7 Microsoft Backbone Network 150億ドルの投資 • Azureのリージョン間通信は、MSバックボーンネット ワーク経由のため、高速、低遅延
- 8. 基幹システムにおける Azure Backbone Network 利用のメリット 8 ExpressRoute活用により、オンプレミスーAzure間通信、Azureリージョン間通信をインターネットを経由せずに 利用可能。 ・ExpressRouteにより、東西日本リージョン間をAzure Backbone経由に ・ExpressRoute Premium Add-Onにより、Azure全リージョン間通信をAzure Backbone 経由に ・ExpressRoute Global Reach を使えば、Azure リージョン間だけでなく、現地法人オフィスとの通信もAzure Backbone経由に ユーザ拠点から最寄の接続ポイントに接続することですべての Azure リージョンへの通信がバックボーン経由 お客様拠点 (東京) マイクロソフトバックボーン 東京 仮想ネットワーク (西日本) Azure 仮想ネットワーク (東日本) Azure オンプレミスからAzure 東日本/西日本への 通信がバックボーン経由 ユーザ拠点間の通信もバックボーン経由に お客様拠点 (ロンドン) お客様拠点 (東京) お客様拠点 (ニュー ヨーク) マイクロソフトバックボーン ロンドン 東京 ニューヨーク 仮想ネットワーク (UK South) Azure 仮想ネットワーク (東日本) Azure 仮想ネットワーク (US East) Azure お客様拠点 (ロンドン) お客様拠点 (東京) お客様拠点 (ニュー ヨーク) マイクロソフトバックボーン ロンドン 東京 ニューヨーク 仮想ネットワーク (UK South) Azure 仮想ネットワーク (東日本) Azure 仮想ネットワーク (US East) Azure

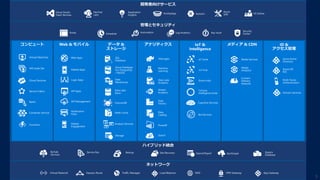

- 9. 9 ネットワーク Traffic Manager Load Balancer VPN GatewayDNS App GatewayExpress RouteVirtual Network ハイブリッド統合 Stretch Database Backup StorSimpleSite Recovery Import/Export BizTalk Services Service Bus Domain Services Azure Active Directory Multi-Factor Authentication Azure AD B2C Content Delivery Network Media Services Bot Services Event Hubs IoT Suite IoT Hub Cognitive Services Cortana Intelligence Suite HDInsight Machine Learning Stream Analytics Data Factory Data Catalog Data Lake Analytics PowerBI Search SQL Database CosmosDB Redis Cache Azure Database For PostgreSQL / MySQL Data Warehouse Data Lake Store Storage Analysis Services Web Apps Mobile Apps API Management API Apps Notification Hubs Mobile Engagement Logic Apps Virtual Machines Cloud Services Batch Service Fabric VM Scale Set Container Service Functions 管理とセキュリティ Automation Key VaultScheduler Log Analytics Security CenterPortal Visual Studio Team Services Application Insights Azure SDK VS Online DevTest Labs HockeyApp Xamarin Media Analytics
- 12. Azure の仮想マシン、種類が多すぎる・・・ 12 Ev3 F G H L NC NCv2 NV SAP エントリー レベル A シリーズより 最大 36% 値下げ A シリーズより 60%高速な 汎用シリーズ D シリーズより 35% 高速 Dv2 シリーズと 同じ CPU を 安価で HPC用 Infiniband コア数とメモリの 最大サイズ 最新の D シリーズ メモリ 最適化 NVidia K80 NVidia P100 NVidia V100 A Av2 B D Dv2 Dv3 Fv2 NCv3 Skylake搭載で 最速 負荷増加で CPU バースト M SAP HANA 仮想マシン ストレージ 最適化 SAP HANA ベアメタル NVidia M60 Gridライセンス

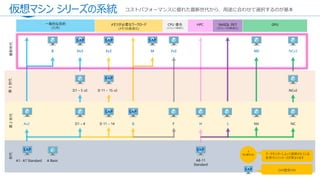

- 13. 仮想マシン シリーズの系統 13 一般的な目的 (汎用) メモリが必要なワークロード (メモリの最適化) CPU 優先 (コンピュート最適化) NoSQL 向け (ストレージの最適化) GPUHPC A1- A7 Standard A Basic D1 – 4 D1 – 5 v2 Dv3 Av2 B Ev3 D 11 – 15 v2 G M Fv2 F A8-11 Standard H L NV NC ND NCv2 NCv3 D 11 – 14 初代第2世代第3世代最新世代 ！ ワンポイント SAP SAP SAP SAP SAP SAPSAPSAP SAP認定VM

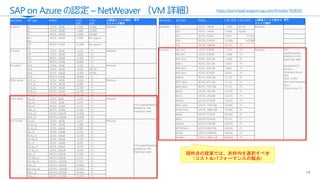

- 14. VM Series VM Type VMSize 2-Tier SAPS 3-Tier SAPS DB関連ファイル用の ストレージ要件 備考 A-series A5 2CPU, 14GiB 1,500 12,000 Standard A6 4CPU, 28GiB 3,000 25,000 A7 8CPU, 56GiB 6,000 50,000 A8 / A10 8CPU, 56GiB 11,000 No support A9 / A11 16CPU, 112GiB 22,000 No support D-series D11 2CPU, 14GiB 2,325 (*) Standard D12 4CPU, 28GiB 4,650 (*) D13 8CPU, 56GiB 9,300 (*) D14 16CPU, 112GiB 18,600 (*) DS-series DS11 2CPU, 14GiB 2,325 (*) Premium DS12 4CPU, 28GiB 4,650 48,750 DS13 8CPU, 56GiB 9,300 91,050 DS14 16CPU, 112GiB 18,600 (*) DSv2-series DS11_v2 2CPU, 14GiB 3,530 (*) Premium DS12_v2 4CPU, 28GiB 6,680 (*) DS13_v2 8CPU, 56GiB 12,300 (*) DS14_v2 16CPU, 112GiB 24,180 (*) DS15_v2 20CPU, 140GiB 30,430 (*) Dsv3-series D2s_v3 2CPU, 8GiB 2,178 (*) Premium CPU hyperthreading enabled on the hypervisor layer D4s_v3 4CPU, 16GiB 4,355 (*) D8s_v3 8CPU, 32GiB 8,710 (*) D16s_v3 16CPU, 64GiB 17,420 (*) D32s_v3 32CPU, 128GiB 34,840 (*) D64s_v3 64CPU, 256GiB 69,680 (*) Esv3-series E2s_v3 2CPU, 16GiB 2,178 (*) Premium CPU hyperthreading enabled on the hypervisor layer E4-2s_v3 2CPU, 32GiB 2,189 (*) E8-2s_v3 2CPU, 64GiB 2,189 (*) E4s_v3 4CPU, 32GiB 4,355 (*) E8-4s_v3 4CPU, 64GiB 4,378 (*) E16-4s_v3 4CPU, 128GiB 4,378 (*) E8s_v3 8CPU, 64GiB 8,710 (*) E16-8s_v3 8CPU, 128GiB 8,756 (*) E32-8s_v3 8CPU, 256GiB 8,756 (*) E16s_v3 16CPU, 128GiB 17,420 (*) E32-16s_v3 16CPU, 256GiB 17,512 (*) E64-16s_v3 16CPU, 432GiB 17,512 (*) E32s_v3 32CPU, 256GiB 34,840 (*) E64-32s_v3 32CPU, 432GiB 35,025 (*) E64is_v3 64CPU, 432GiB 70,050 (*) E64s_v3 64CPU, 432GiB 70,050 (*) VM Series VM Type VMSize 2-Tier SAPS 3-Tier SAPS DB関連ファイル用のス トレージ要件 備考 GS-series GS1 2CPU, 28GiB 3,580 34,415 Premium GS2 4CPU, 56GiB 6,900 78,620 GS3 8CPU, 112GiB 11,870 137,520 GS4 16CPU, 224GiB 22,680 247,880 GS5 32CPU, 448GiB 41,670 (*) M-series M8-2ms 2CPU, 219GiB 2,154 (*) Premium CPU hyperthreading enabled on the hypervisor layer. Supported OS versions: Windows Server 2016 SLES 12 SP2 Red Hat Enterprise Linux Oracle Linux 7.3 M8-4ms 4CPU, 219GiB 4,308 (*) M16-4ms 4CPU, 438 GiB 4,308 (*) M8ms 8CPU, 219 GiB 8,616 (*) M16-8ms 8CPU, 438 GiB 8,616 (*) M32-8ms 8CPU, 875GiB 8,616 (*) M16ms 16CPU, 438 GiB 17,232 (*) M32-16ms 16CPU, 875 GiB 17,232 (*) M64-16ms 16CPU, 1792 GiB 17,232 (*) M32ts 32CPU, 192 GiB 33,670 (*) M32ls 32CPU, 256GiB 33,670 (*) M32ms 32CPU, 875GiB 34,465 (*) M64-32ms 32CPU, 1792 GiB 34,465 (*) M128-32ms 32CPU, 3800 GiB 34,465 (*) M64ls 64CPU, 512GiB 66,600 (*) M64s 64CPU,1024GiB 67,315 (*) M64ms 64CPU,1792GiB 68,930 (*) M128-64ms 64CPU,3892 GiB 68,930 (*) M128s 128CPU,2048GiB 134,630 (*) M128ms 128CPU,3892 GiB 134,630 (*) SAP on Azure の認定 – NetWeaver （VM 詳細） 14 https://launchpad.support.sap.com/#/notes/1928533 現時点の提案では、赤枠内を選択すべき （コスト＆パフォーマンスの観点）

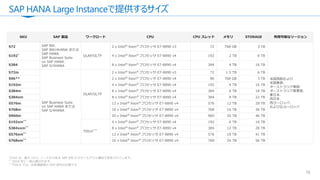

- 15. SAP HANA Large Instanceで提供するサイズ 15 SKU SAP 製品 ワークロード CPU CPU スレッド メモリ STORAGE 利用可能なリージョン S72 SAP BW、 SAP BW/4HANA または SAP HANA、 SAP Business Suite on SAP HANA、 SAP S/4HANA OLAP/OLTP 2 x Intel® Xeon® プロセッサ E7-8890 v3 72 768 GB 3 TB 米国西部および 米国東部、 オーストラリア東部、 オーストラリア南東部、 東日本、 西日本、 西ヨーロッパ、 および北ヨーロッパ S192* 4 x Intel® Xeon® プロセッサ E7-8890 v4 192 2 TB 8 TB S384 8 x Intel® Xeon® プロセッサ E7-8890 v4 384 4 TB 16 TB S72m SAP Business Suite on SAP HANA または SAP S/4HANA OLAP/OLTP 2 x Intel® Xeon® プロセッサ E7-8890 v3 72 1.5 TB 6 TB S96** 2 x Intel® Xeon® プロセッサ E7-8890 v4 96 768 GB 3 TB S192m 4 x Intel® Xeon® プロセッサ E7-8890 v4 192 4 TB 16 TB S384m 8 x Intel® Xeon® プロセッサ E7-8890 v4 384 6 TB 18 TB S384xm 8 x Intel® Xeon® プロセッサ E7-8890 v4 384 8 TB 22 TB S576m 12 x Intel® Xeon® プロセッサ E7-8890 v4 576 12 TB 28 TB S768m 16 x Intel® Xeon® プロセッサ E7-8890 v4 768 16 TB 36 TB S960m 20 x Intel® Xeon® プロセッサ E7-8890 v4 960 20 TB 46 TB S192xm** TDIv5*** 4 x Intel® Xeon® プロセッサ E7-8890 v4 192 6 TB 16 TB S384xxm** 8 x Intel® Xeon® プロセッサ E7-8890 v4 384 12 TB 28 TB S576xm** 12 x Intel® Xeon® プロセッサ E7-8890 v4 576 18 TB 41 TB S768xm** 16 x Intel® Xeon® プロセッサ E7-8890 v4 768 24 TB 56 TB *S192 は、最大 15+1 ノードから成る SAP BW のスケールアウト構成で認定されています。 ** 2018 年に一般公開されます。 ***TDIv5 では、お客様固有の SAP 認可が必要です

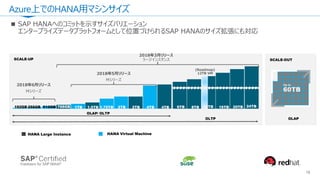

- 16. Azure上でのHANA用マシンサイズ 16 HANA Large Instance HANA Virtual Machine 768GB 1.5TB 1.75TB 2TB 2TB 4TB 4TB 6TB 8TB 12TB 16TB 20TB OLTP OLAP/ OLTP SCALE-UP SCALE-OUT OLAP 1TB512GB256GB 2018年6月リリース Mシリーズ 2018年5月リリース 2018年3月リリース 192GB 24TB (Roadmap) 12TB VM

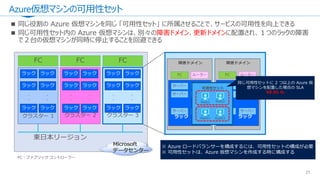

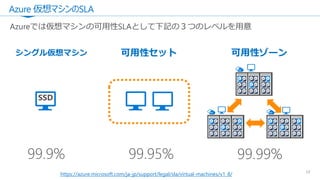

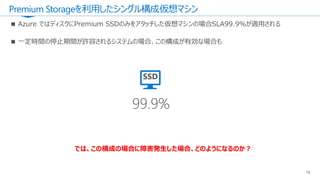

- 21. Azure仮想マシンの可用性セット 21 障害ドメイン 更新ドメイン 東日本リージョン クラスター 1 FC ・ ・ ・ ・ クラスター 2 FC ・ ・ ・ ・ クラスター 3 FC ・ ・ ・ ・ FC : ファブリック コントローラー 障害ドメイン サー バー サーバー サー バー サーバー サー バー ・ ・ ・ ・ ルーターFC サーバー 障害ドメイン サー バー サー バー サー バー サー バー サーバー ・ ・ ・ ・ ルーターFC サー バー可用性セット Web1 Web2 App01 App02 同じ可用性セットに 2 つ以上の Azure 仮 想マシンを配置した場合の SLA 99.95 % Microsoft データセンター ※ Azure ロードバランサーを構成するには、可用性セットの構成が必要 ※ 可用性セットは、Azure 仮想マシンを作成する時に構成する

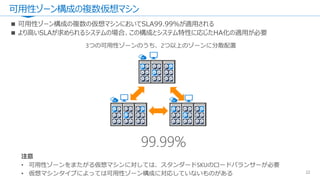

- 23. SAP on Azure のHA化 23 Application Server pool (A) SCS Service Cluster Database Server Active / Passive Active / Active Active / Passive 可用性セット 可用性セット 可用性セット
- 24. ASCSサーバーのHA対応 24 NFS Cluster または Windows Server Scale Out File Server Cluster ASCS Cluster ASCS Cluster ディスクレプリケーション用 3rd Party Tool 使用 NFS またはWindows Server Scale Out File Server Cluster 使用 データの同期 ホストホストhttps://docs.microsoft.com/ja-jp/azure/virtual-machines/workloads/sap/high-availability-guide https://docs.microsoft.com/ja-jp/azure/virtual-machines/workloads/sap/sap-high-availability-installation-wsfc-file-share

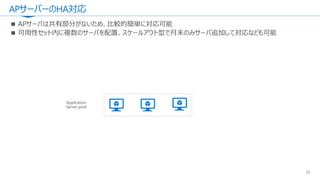

- 27. Azure Site Recovery によるハイブリッドDR対策 27 VMは通常時は非稼働 Test Failover プライマリ DC セカンダリ DC データ同期 プライマリ サイト 従来型のDR環境 待機側DCおよびHWの費用負担がネッ クとなり、平常時の費用負担大 （コスト理由でDRを断念するケースも） オンプレミスから Azure 東日本リージョン 西日本リージョン データ同期 Azure から Azure Azure Site Recovery 平常時のDRサイトの費用は 安価なストレージ料金のみ 待機環境の 費用負担大 平常時は待機環境 の費用は安価なス トレージ費用のみ
- 28. SAP on Azure のDR対応 28 Application Server ASCS Server DB Server リージョンA リージョンB オンプレミス 専用線接続 VPN接続
- 29. パターン1: DB共通、HAなし 29 Azure Region オンプレミスNW Backup Vault Security Center Operation Managem ent Suite Premium StorageSSD Azure Virtual Network #1 GW Subnet Subnet #2 Management Subnet #1 – AP/DB Prod SAP APサーバ 2 3 1 ExpressRoute or S2S VPN MPLS WAN or Internet DBサーバ VM＋ Premium Storage バックアップ、監視、 ドメインコントローラ SAP Router 等 4

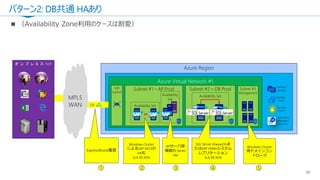

- 30. パターン2: DB共通 HAあり 30 Azure Region オ ン プ レ ミ ス NW Backup Vault Security Center Operation Managem ent Suite Premium StorageSSD ER Azure Virtual Network #1 GW Subnet Subnet #3 Management Subnet #1 – AP Prod HANA Database Server(s) Prod Subnet #2 – DB Prod Availability Set MPLS WAN Windows Cluster によるSAP ASCSの HA化 SLA 99.95% 2 SQL Server AlwaysOnま たはSAP HANAシステム レプリケーション SLA 99.95% 4 Availability Set 1 ExpressRoute推奨 Windows Cluster 用ドメインコン トローラ 5 APサーバ用 複数の Series VM 3 Availability Set

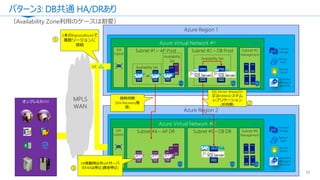

- 31. パターン3: DB共通 HA/DRあり 31 Azure Region 1 オンプレミスNW Azure Region 2 SQL Server AlwaysOn 又はHANAシステム レプリケーション (非同期) Backup Vault Security Center Operation Managem ent Suite Premium StorageSSD ER Azure Virtual Network #1 GW Subnet Subnet #3 Management Subnet #1 – AP Prod HANA Database Server(s) Prod MPLS WAN Subnet #2 – DB Prod Availability Set 1 1本のExpressRouteで 複数リージョンに 接続 2 3 Backup Vault Security Center Operation Managem ent Suite Premium StorageSSD Azure Virtual Network #2 GW Subnet Subnet #6 Management Subnet #4 – AP DR HANA Database Server(s) DR DR発動時以外tAPサーバ のVMは停止(課金停止) Subnet #5 – DB DR Availability Set Availability Set 随時同期 (Site Recovery推 奨) （Availability Zone利用のケースは割愛）

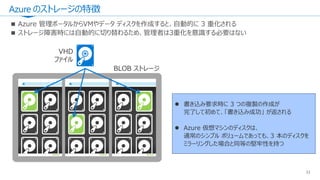

- 33. Azure のストレージの特徴 33 ⚫ 書き込み要求時に 3 つの複製の作成が 完了して初めて、「書き込み成功」 が返される ⚫ Azure 仮想マシンのディスクは、 通常のシンプル ボリュームであっても、3 本のディスクを ミラーリングした場合と同等の堅牢性を持つ VHD ファイル BLOB ストレージ
- 34. ストレージのさらなる冗長化（地理冗長 GRS & RA-GRS) 34 ◼ 数百 Km 離れた位置にあるデータセンターへの非同期コピー ◼ ポータルでレプリケーション→地理冗長ストレージ（GRS)を選択することで利用可能 ◼ 通常のGRSに加え、複製先を読み取り専用で利用できるRA-GRSも選択可能 ◼ 利用できるストレージタイプに制限あり > 500 miles セカンダリ地域への転送は、プライマリへの書き込みとは非同期に行われる 東日本 西日本 3 × 2 で、 6 重化！
- 35. Azure 管理ディスク : 従来の上限値 35 4 TiB 最大 500 最大 60 MBps 4 TiB 最大 500 最大 60 MBps 4 TiB 7,500 250 MBps

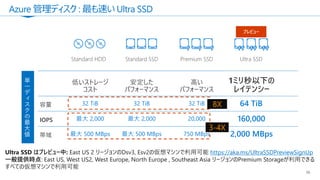

- 36. Azure 管理ディスク : 最も速い Ultra SSD 36 https://aka.ms/UltraSSDPreviewSignUp 一般提供時点: East US, West US2, West Europe, North Europe , Southeast Asia リージョンのPremium Storageが利用できる すべての仮想マシンで利用可能 8X 3-4X

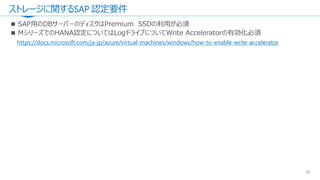

- 39. VNET 39 • Azure Virtual Network（VNet）により、プライベートネットワークを構築可能 • 専用線またはVPNで接続された拠点からのみ接続可能 • インターネット経由で操作するポータルについても、Azure ADで保護可能（特定のIPからのみ接続可能など）
- 40. VNET-オンプレミスの接続 40 マイクロソフトピアリング接続 Office 365, Dynamics 365, Azure Public IPs Primary Connection Secondary Connection プライベートピアリング接続 ExpressRoute Circuit
- 41. HEC with Azure構成におけるExpressRoute 41 お客様 ネットワーク パートナー エッジ (接続 ポイント) マイクロソフト エッジ お客様サブスクリプション 既存仮想ネットワーク HEC用サブスクリプション 仮想ネットワーク お客様がExpressRoute で承認することで接続 可能 通信可能
- 43. 仮想マシンのバックアップ - Azure Backup 43

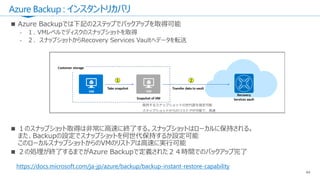

- 44. Azure Backup : インスタントリカバリ 44 https://docs.microsoft.com/ja-jp/azure/backup/backup-instant-restore-capability
- 45. Azure BackupでのSQL Server / HANA Backint API 対応 45

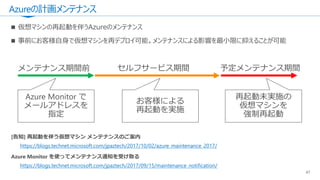

- 48. パフォーマンス CPU 48

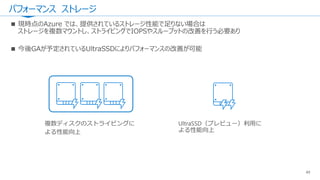

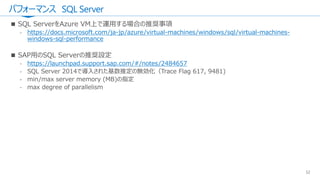

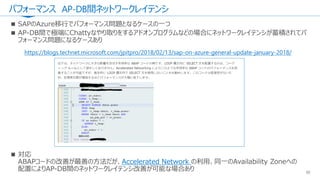

- 49. パフォーマンス ストレージ 49
