TIK
KELAS IX
SEMESTER 1
Lusiana Diyan N.
HOME
Diah Ayu P.
Esti Nur Hidayati
Enjud Lukcy R.F.
BY
IX-D
Finda Rifatul Y.

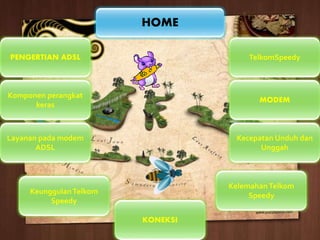

HOME
PENGERTIAN ADSL
KONEKSI
Kecepatan Unduh dan
Unggah
MODEM
TelkomSpeedy
Layanan pada modem
ADSL
Komponen perangkat
keras
KelemahanTelkom
Speedy
KeunggulanTelkom
Speedy

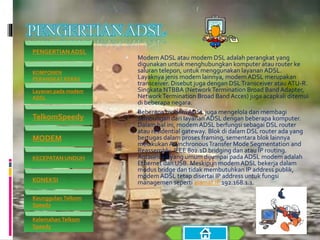

 Modem ADSL atau modem DSL adalah perangkat yang
digunakan untuk menghubungkan komputer atau router ke
saluran telepon, untuk menggunakan layanan ADSL.
Layaknya jenis modem lainnya, modemADSL merupakan
transceiver. Disebut juga dengan DSLTransceiver atau ATU-R.
Singkata NTBBA (NetworkTermination Broad Band Adapter,
NetworkTermination Broad Band Acces) juga acapkali ditemui
di beberapa negara.
 Beberapa modemADSL juga mengelola dan membagi
sambungan dari layanan ADSL dengan beberapa komputer.
Dalam hal ini, modemADSL berfungsi sebagai DSL router
atau residential gateway. Blok di dalam DSL router ada yang
bertugas dalam proses framing, sementara blok lainnya
melakukanAsynchronousTransfer Mode Segmentation and
Reassembly, IEEE 802.1D bridging dan atau IP routing.
Antarmuka yang umum dijumpai pada ADSL modem adalah
Ethernet dan USB. Meskipun modemADSL bekerja dalam
modus bridge dan tidak membutuhkan IP address publik,
modemADSL tetap disertai IP address untuk fungsi
managemen seperti alamat IP 192.168.1.1.
PENGERTIAN ADSL
KOMPONEN
PERANGKAT KERAS
Layanan pada modem
ADSL
TelkomSpeedy
MODEM
KECEPATAN UNDUH
KONEKSI
Keunggulan Telkom
Speedy
Kelemahan Telkom
Speedy

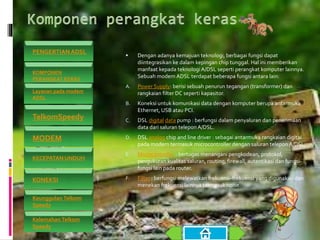

 Dengan adanya kemajuan teknologi, berbagai fungsi dapat
diintegrasikan ke dalam kepingan chip tunggal. Hal ini memberikan
manfaat kepada teknologiA/DSL seperti perangkat komputer lainnya.
Sebuah modem ADSL terdapat beberapa fungsi antara lain:
A. Power Supply: berisi sebuah penurun tegangan (transformer) dan
rangkaian filter DC seperti kapasitor.
B. Koneksi untuk komunikasi data dengan komputer berupa antarmuka
Ethernet, USB atau PCI.
C. DSL digital data pump : berfungsi dalam penyaluran dan penerimaan
data dari saluran teleponA/DSL.
D. DSL analog chip and line driver : sebagai antarmuka rangkaian digital
pada modem termasuk microcontroller dengan saluran telepon A/DSL.
E. Microcontroller : bertugas menangani pengkodean, protokol,
pengukuran kualitas saluran, routing, firewall, autentikasi dan fungsi-
fungsi lain pada router.
F. Filter : berfungsi melewatkan frekuensi-frekuensi yang digunakan dan
menekan frekuensi lainnya termasuk noise.
PENGERTIAN ADSL
KOMPONEN
PERANGKAT KERAS
Layanan pada modem
ADSL
TelkomSpeedy
MODEM
KECEPATAN UNDUH
KONEKSI
Keunggulan Telkom
Speedy
Kelemahan Telkom
Speedy

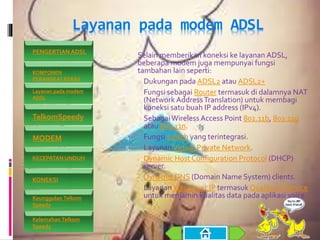

Layanan pada modem ADSL
 Selain memberikan koneksi ke layanan ADSL,
beberapa modem juga mempunyai fungsi
tambahan lain seperti:
1. Dukungan pada ADSL2 atau ADSL2+
2. Fungsi sebagai Router termasuk di dalamnya NAT
(Network AddressTranslation) untuk membagi
koneksi satu buah IP address (IPv4).
3. SebagaiWireless Access Point 802.11b, 802.11g
atau 802.11n.
4. Fungsi switch yang terintegrasi.
5. Layanan Virtual Private Network.
6. Dynamic Host Configuration Protocol (DHCP)
server.
7. Dynamic DNS (Domain Name System) clients.
8. Layanan Voice over IP termasuk Quality of Service
untuk menjamin kualitas data pada aplikasi voice.
PENGERTIAN ADSL
KOMPONEN
PERANGKAT KERAS
Layanan pada modem
ADSL
TelkomSpeedy
MODEM
KECEPATAN UNDUH
KONEKSI
Keunggulan Telkom
Speedy
Kelemahan Telkom
Speedy

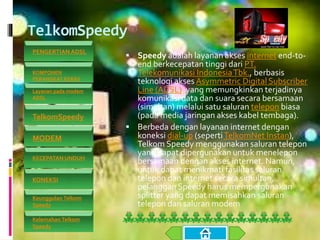

TelkomSpeedy
 Speedy adalah layanan akses internet end-to-
end berkecepatan tinggi dari PT.
Telekomunikasi IndonesiaTbk., berbasis
teknologi akses Asymmetric Digital Subscriber
Line (ADSL), yang memungkinkan terjadinya
komunikasi data dan suara secara bersamaan
(simultan) melalui satu saluran telepon biasa
(pada media jaringan akses kabel tembaga).
 Berbeda dengan layanan internet dengan
koneksi dial-up (sepertiTelkomNet Instan),
Telkom Speedy menggunakan saluran telepon
yang dapat dipergunakan untuk menelepon
bersamaan dengan akses internet. Namun,
untuk dapat menikmati fasilitas saluran
telepon dan internet secara simultan,
pelanggan Speedy harus mempergunakan
splitter yang dapat memisahkan saluran
telepon dan saluran modem
PENGERTIAN ADSL
KOMPONEN
PERANGKAT KERAS
Layanan pada modem
ADSL
TelkomSpeedy
MODEM
KECEPATAN UNDUH
KONEKSI
Keunggulan Telkom
Speedy
Kelemahan Telkom
Speedy

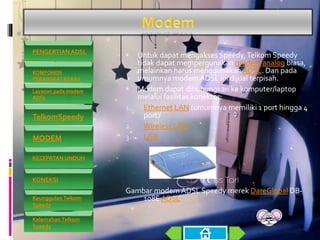

 Untuk dapat mengakses Speedy,Telkom Speedy
tidak dapat mempergunakan modem analog biasa,
melainkan harus menggunakan ADSL. Dan pada
umumnya modem ADSL ini dijual terpisah.
 Modem dapat dihubungkan ke komputer/laptop
melalui fasilitas konektor:
1. Ethernet LAN (umumnya memiliki 1 port hingga 4
port)[
2. Wireless LAN
3. USB
Gambar modem ADSL Speedy merek DareGlobal DB-
108E ADSL
PENGERTIAN ADSL
KOMPONEN
PERANGKAT KERAS
Layanan pada modem
ADSL
TelkomSpeedy
MODEM
KECEPATAN UNDUH
KONEKSI
Keunggulan Telkom
Speedy
Kelemahan Telkom
Speedy

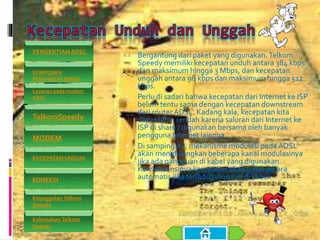

 Bergantung dari paket yang digunakan.Telkom
Speedy memiliki kecepatan unduh antara 384 kbps
dan maksimum hingga 3 Mbps, dan kecepatan
unggah antara 96 kbps dan maksimum hingga 512
kbps.
 Perlu di sadari bahwa kecepatan dari Internet ke ISP
belum tentu sama dengan kecepatan downstream
dari router ADSL. Kadang kala, kecepatan kita
dapat lebih rendah karena saluran dari Internet ke
ISP di share / digunakan bersama oleh banyak
pengguna Internet lainnya.
 Di samping itu, mekanisme modulasi pada ADSL
akan menghilangkan beberapa kanal modulasinya
jika ada gangguan di kabel yang digunakan.
Konsekuensinya kecepatan akan turun secara
automatis jika terjadi gangguan di kabel.
PENGERTIAN ADSL
KOMPONEN
PERANGKAT KERAS
Layanan pada modem
ADSL
TelkomSpeedy
MODEM
KECEPATAN UNDUH
KONEKSI
Keunggulan Telkom
Speedy
Kelemahan Telkom
Speedy
 Karena teknologi yang digunakan hanya dapat
menerima jaringan telepon tertentu saja, Maka
untuk dapat melakukan koneksi ADSL, diperlukan
kualitas jaringan telepon yang cukup baik dan
stabil. serta memiliki alat Digital Subscriber Line
Access Multiplexer yang dapat diperoleh di Sentra
Telepon Otomatis di KantorTelkom di seluruh
Indonesia.
 Untuk melakukan koneksi internet, modem ADSL
melakukan 2 tahap koneksi:
1. KoneksiADSL dari modem ke DSLAM di STO
terdekat
2. Koneksi Internet melalui Broadband Remote
Access Server , dengan terlebih dahulu melalui
proses otentikasi di Remote Authentication Dial
In User Server untuk verifikasi username dan
password pelanggan
PENGERTIAN ADSL
KOMPONEN
PERANGKAT KERAS
Layanan pada modem
ADSL
TelkomSpeedy
MODEM
KECEPATAN UNDUH
KONEKSI
Keunggulan Telkom
Speedy
Kelemahan Telkom
Speedy

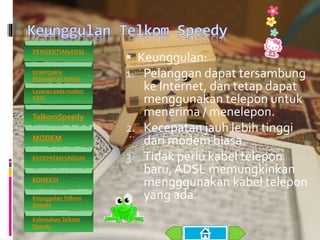

 Keunggulan:
1. Pelanggan dapat tersambung
ke Internet, dan tetap dapat
menggunakan telepon untuk
menerima / menelepon.
2. Kecepatan jauh lebih tinggi
dari modem biasa.
3. Tidak perlu kabel telepon
baru, ADSL memungkinkan
mengggunakan kabel telepon
yang ada.
PENGERTIANADSL
KOMPONEN
PERANGKAT KERAS
Layanan pada modem
ADSL
TelkomSpeedy
MODEM
KECEPATAN UNDUH
KONEKSI
Keunggulan Telkom
Speedy
Kelemahan Telkom
Speedy
 Kelemahan:
1. SambunganTelkom Speedy akan bekerja dengan
sempurna jika lokasi kita cukup dekat dengan sentral
telepon. Paling tidak dalam jarak 2-3 km bentangan
kabel biasanya cukup aman untuk digunakan ADSL
sampai kecepatan sekitar 8Mbps.Teknologi DSL yang
baru dapat mengirimkan dapat pada kecepatan sangat
tinggi s/d 100Mbps, tentu untuk jarak yang sangat
pendek.
2. SambunganTelkom Speedy lebih cepat untuk menerima
data daripada mengirim data melalui Internet.
3. Kabel tembaga tua dapat menurunkan kualitas
sambungan dan menurunkan kecepatan.
4. Pada saat musim hujan, air sangat menganggu kualitas
kabel telepon. Apalagi kalau banjir dan menenggelamkan
Rumah Kabel telepon, dijamin akan menambah redaman
kabel dan akan mengurangi kualitas sambungan ADSL.
5. Layanan Telkom Speedy tidak ada di wilayah yang tidak
ada kabel telepon.
PENGERTIAN ADSL
KOMPONEN
PERANGKAT KERAS
Layanan pada modem
ADSL
TelkomSpeedy
MODEM
KECEPATAN UNDUH
KONEKSI
Keunggulan Telkom
Speedy
Kelemahan Telkom
Speedy
