RunbookによるPROヒントの実装
SC VMMとOMを連携させた際に利用できるPROヒントの実装をRunbookで書いてみるとどうなるのかを通じて、Runbookの入門的内容を解説します。また、PROとはどういったものか振り返り、PROの設定方法、PROと動的最適化の違いも合わせて解説します。
![[Interact 2018] 別視点からのハイパーコンバージドインフラ ～ ソフトウェアによる華麗な “ものづくり“ の世界](https://cdn.slidesharecdn.com/ss_thumbnails/interact2018ogawad-180703223547-thumbnail.jpg?width=640&height=640&fit=bounds)
RunbookによるPROヒントの実装
- 1. RunbookによるPROヒントの実装 System Center UserGroup Japan 第7回勉強会 2013年7月20日 指崎則夫

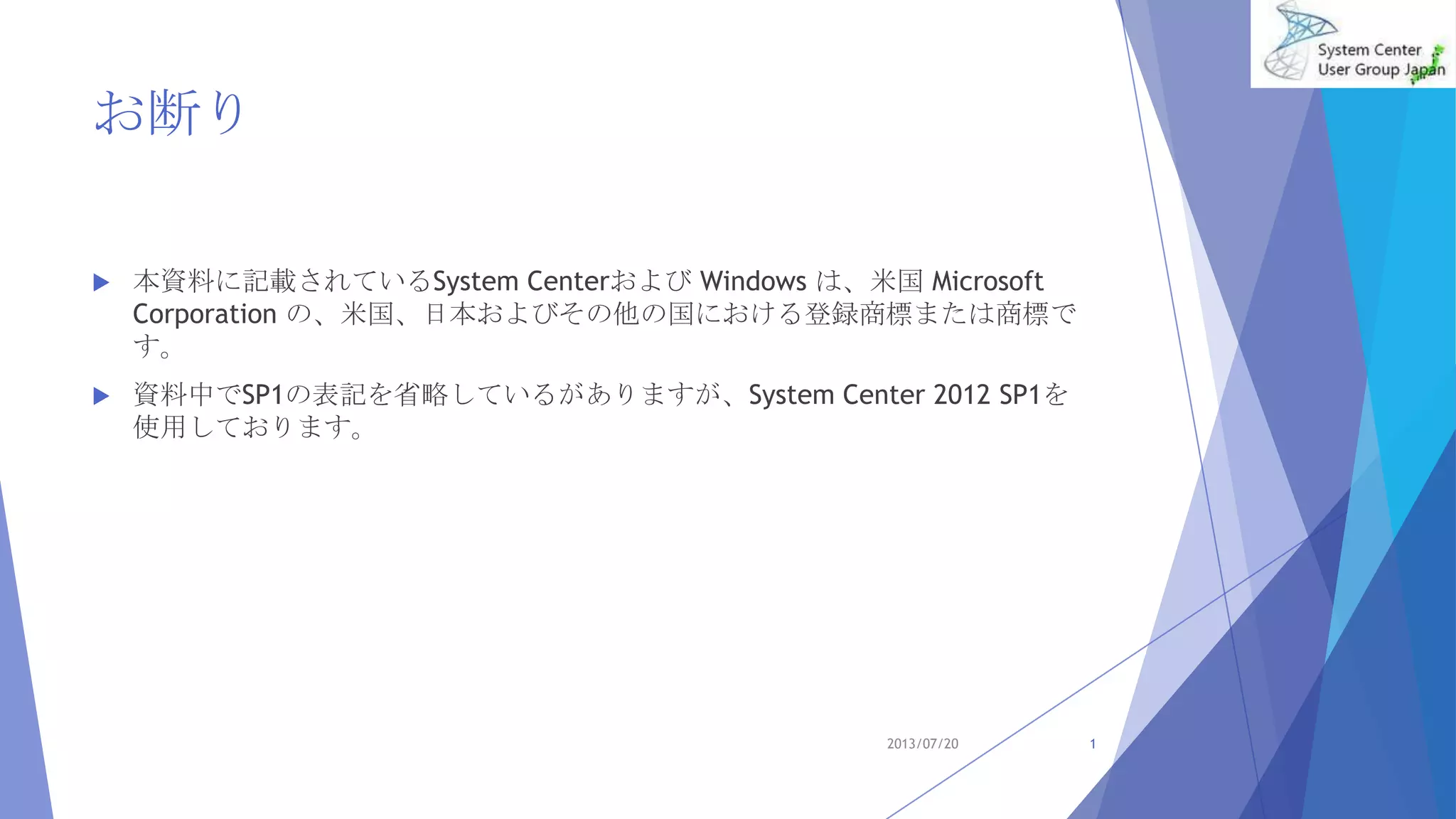

- 2. お断り 本資料に記載されているSystem CenterおよびWindows は、米国 Microsoft Corporation の、米国、日本およびその他の国における登録商標または商標で す。 資料中でSP1の表記を省略しているがありますが、System Center 2012 SP1を 使用しております。 2013/07/20 1

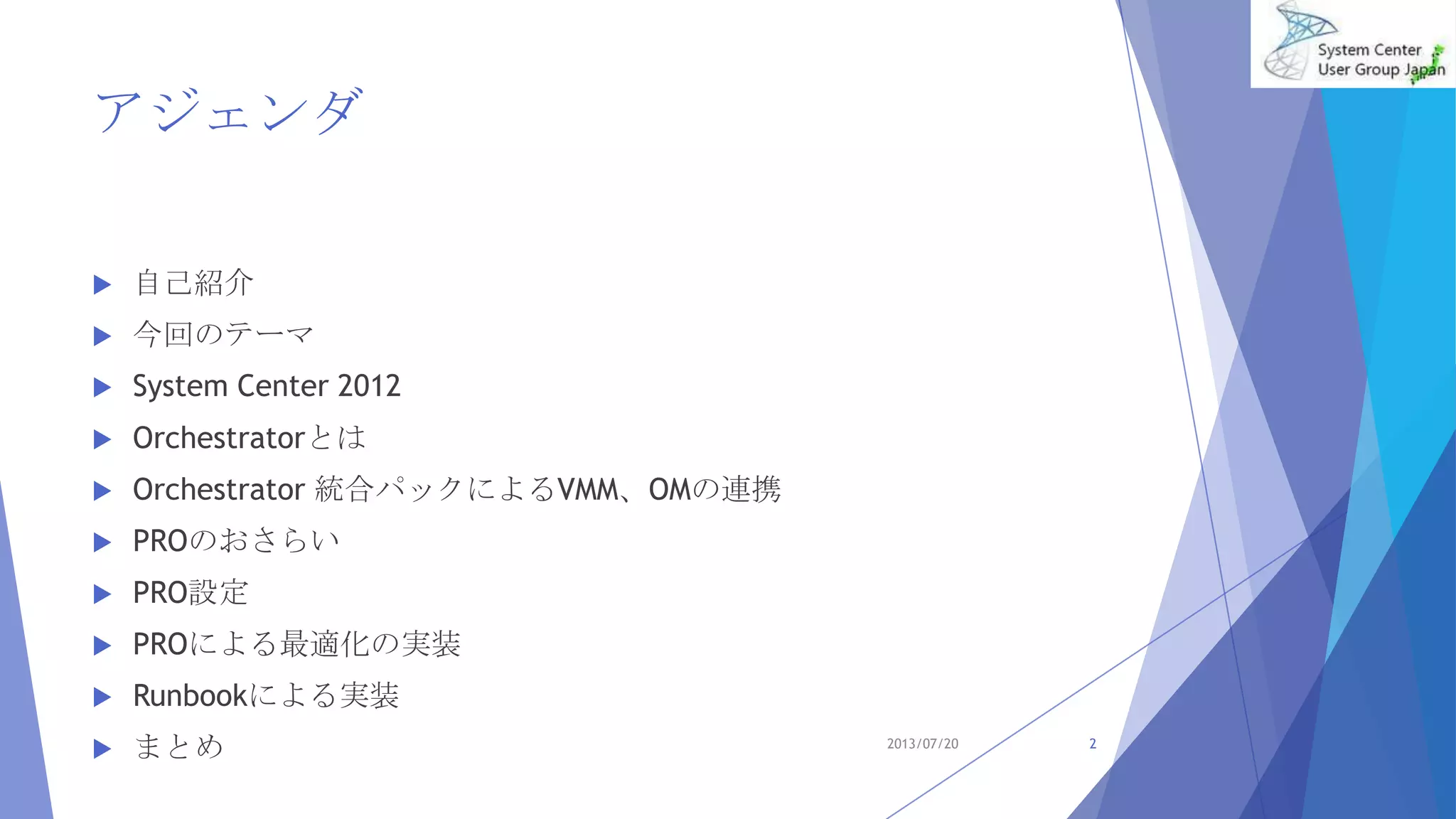

- 3. アジェンダ 自己紹介 今回のテーマ System Center 2012 Orchestratorとは Orchestrator 統合パックによるVMM、OMの連携 PROのおさらい PRO設定 PROによる最適化の実装 Runbookによる実装 まとめ 2013/07/20 2
- 4. 指崎則夫（さしざきのりお） http://sashiz.seesaa.net https://www.facebook.com/norio.sashizaki @sshzk SIer勤務 Windows Server 2012 Hyper-V、System Center 2012 SP1に加えて、 Lyncも始めました 週末は、技術系ブログの運営、写真撮影、ガンプラ… 高校サッカーの観戦＆写真撮影も始めました 3 自己紹介 2013/07/20
- 5.

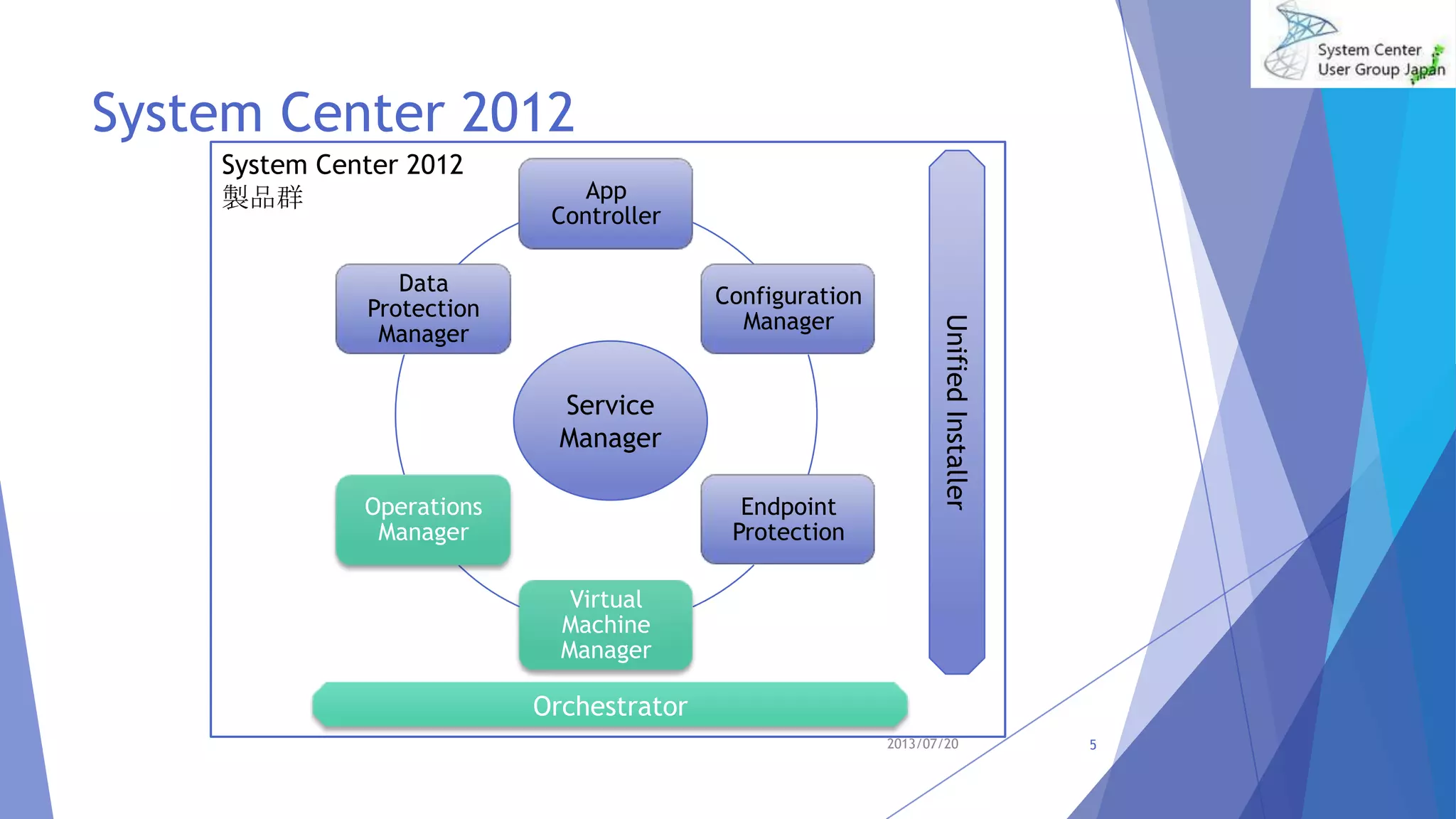

- 6. System Center 2012 製品群 5 SystemCenter 2012 App Controller Configuration Manager Endpoint Protection Virtual Machine Manager Operations Manager Data Protection Manager Orchestrator Service Manager UnifiedInstaller 2013/07/20

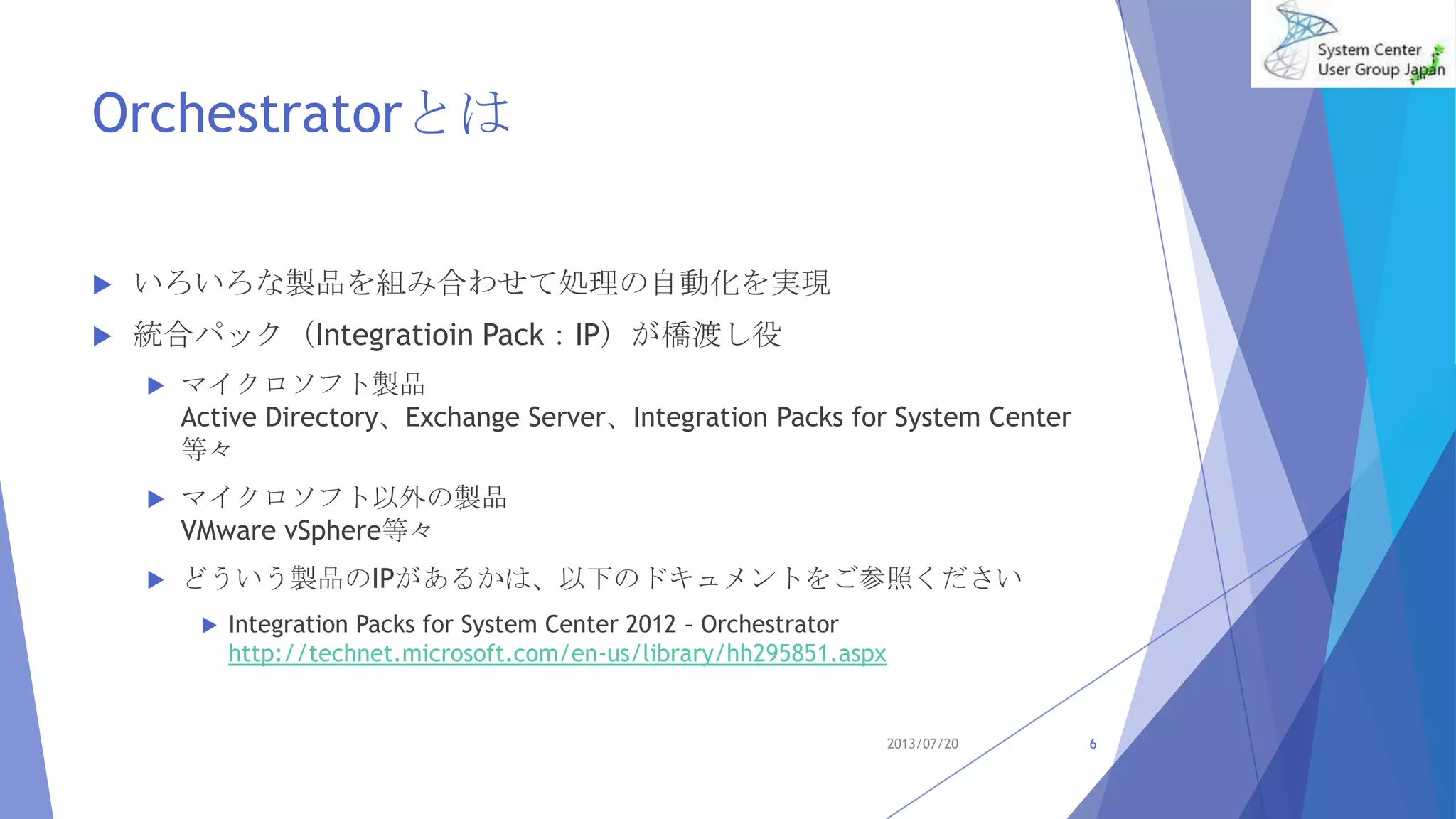

- 7. Orchestratorとは いろいろな製品を組み合わせて処理の自動化を実現 統合パック（IntegratioinPack：IP）が橋渡し役 マイクロソフト製品 Active Directory、Exchange Server、Integration Packs for System Center 等々 マイクロソフト以外の製品 VMware vSphere等々 どういう製品のIPがあるかは、以下のドキュメントをご参照ください Integration Packs for System Center 2012 – Orchestrator http://technet.microsoft.com/en-us/library/hh295851.aspx 2013/07/20 6

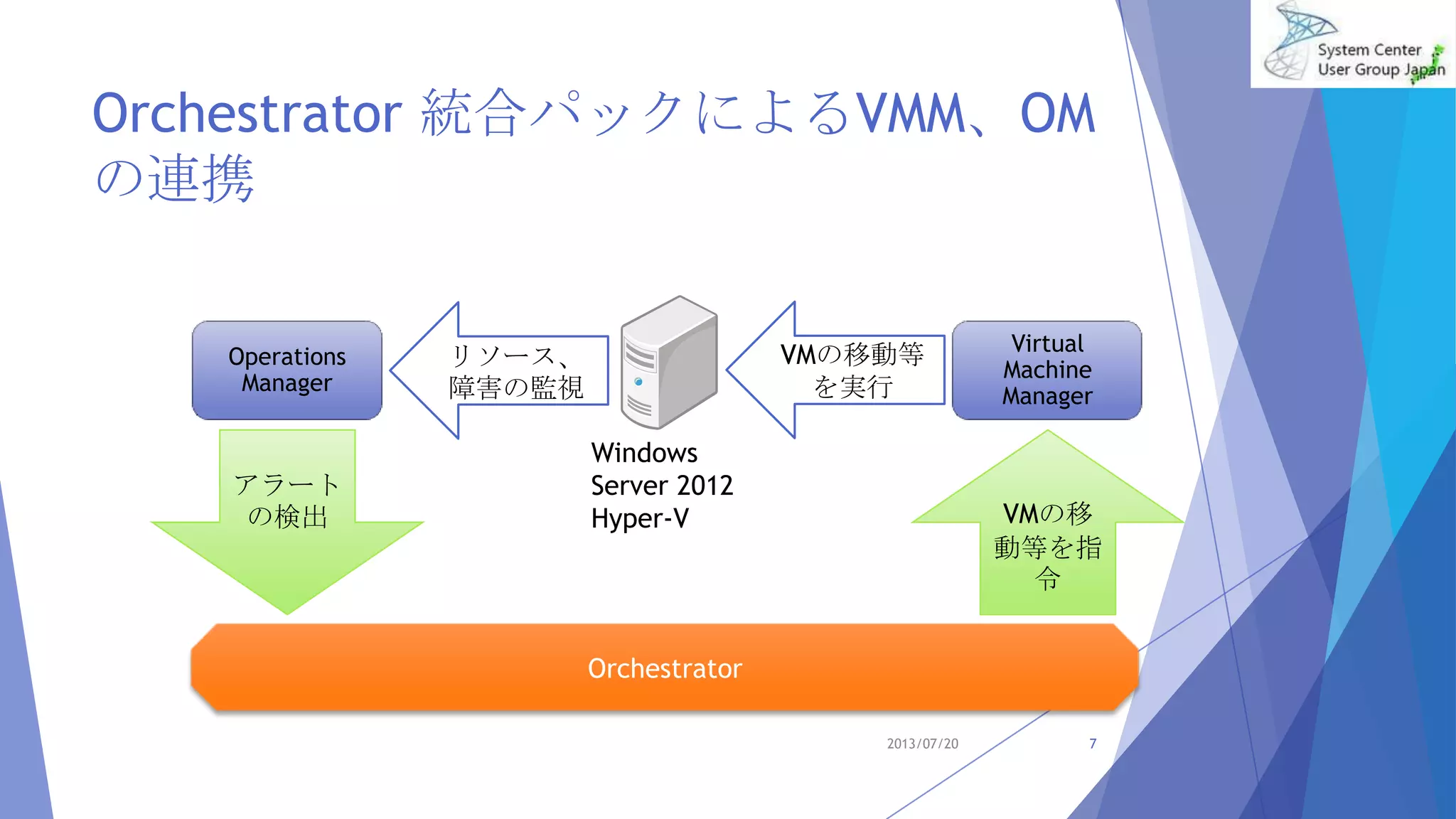

- 8. Orchestrator 統合パックによるVMM、OM の連携 2013/07/20 7 Operations Manager Virtual Machine Manager Orchestrator リソース、 障害の監視 アラート の検出VMの移 動等を指 令 Windows Server 2012 Hyper-V VMの移動等 を実行
- 9. PROのおさらい (1/2) Performanceand Resource Optimization (PRO) を使用し て、System Center Operations Manager からの特定のア ラートを VMM の修復アクションに結びつけることができ ます。たとえば、PRO により特定のしきい値を超えた場合 に物理ホスト間でバーチャル マシンの負荷を分散させた り、ハードウェア障害の発生後にバーチャル マシンを別の 物理コンピューター上のホストに移行させたりできます。 2013/07/20 8 ※Performance and Resource Optimization (PRO) http://technet.microsoft.com/ja-jp/library/cc764283.aspx より抜粋して引用

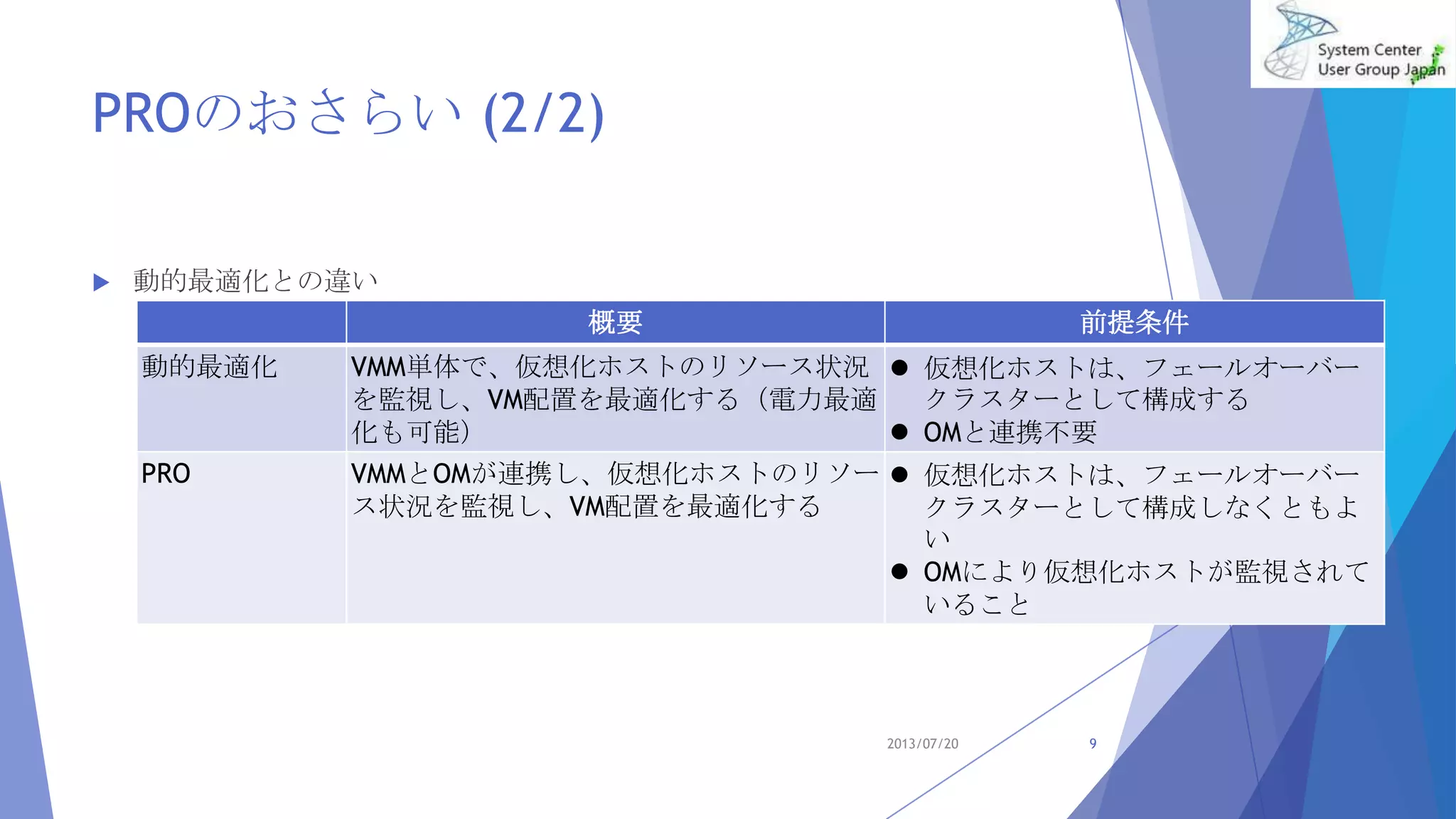

- 10. PROのおさらい (2/2) 動的最適化との違い 2013/07/209 概要 前提条件 動的最適化 VMM単体で、仮想化ホストのリソース状況 を監視し、VM配置を最適化する（電力最適 化も可能） 仮想化ホストは、フェールオーバー クラスターとして構成する OMと連携不要 PRO VMMとOMが連携し、仮想化ホストのリソー ス状況を監視し、VM配置を最適化する 仮想化ホストは、フェールオーバー クラスターとして構成しなくともよ い OMにより仮想化ホストが監視されて いること
- 11. PRO設定 (1/8) SC 2012VMM SP1 [設定]の[System Centerの設定]→[Operations Managerサーバー] 2013/07/20 10
- 12. PRO設定 (2/8) SC 2012VMM SP1 VMMからOMへの接続に必要な実行アカウントを指定する 2013/07/20 11
- 13. PRO設定 (3/8) SC 2012VMM SP1 OMからVMMへの接続に必要なアカウントを指定する 2013/07/20 12

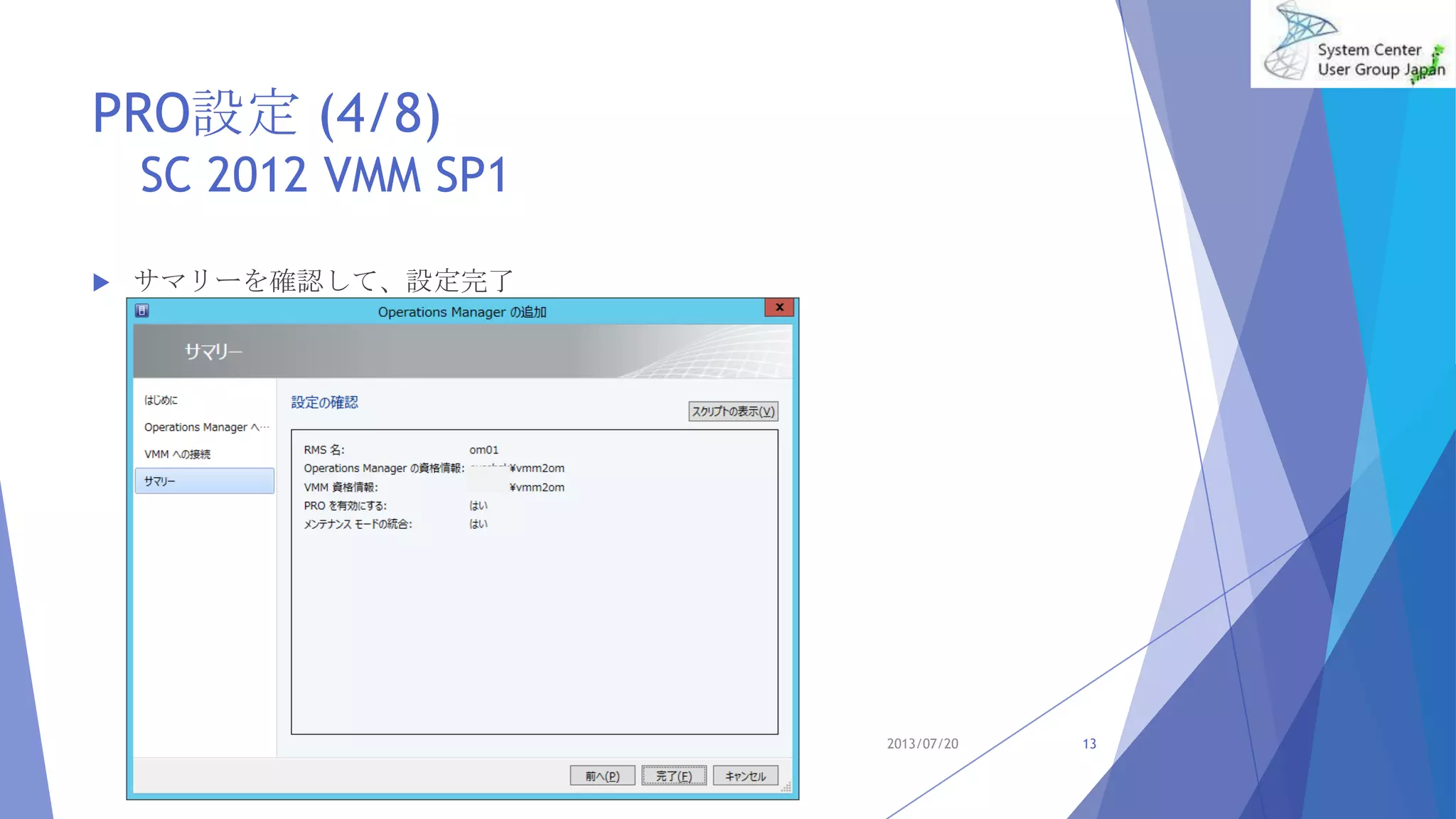

- 14. PRO設定 (4/8) SC 2012VMM SP1 サマリーを確認して、設定完了 2013/07/20 13
- 15. PRO設定 (5/8) SC 2012VMM SP1 • 接続の確認 2013/07/20 14 • [接続の状態]がOKであるこ とがモニター、修復の前提 条件である

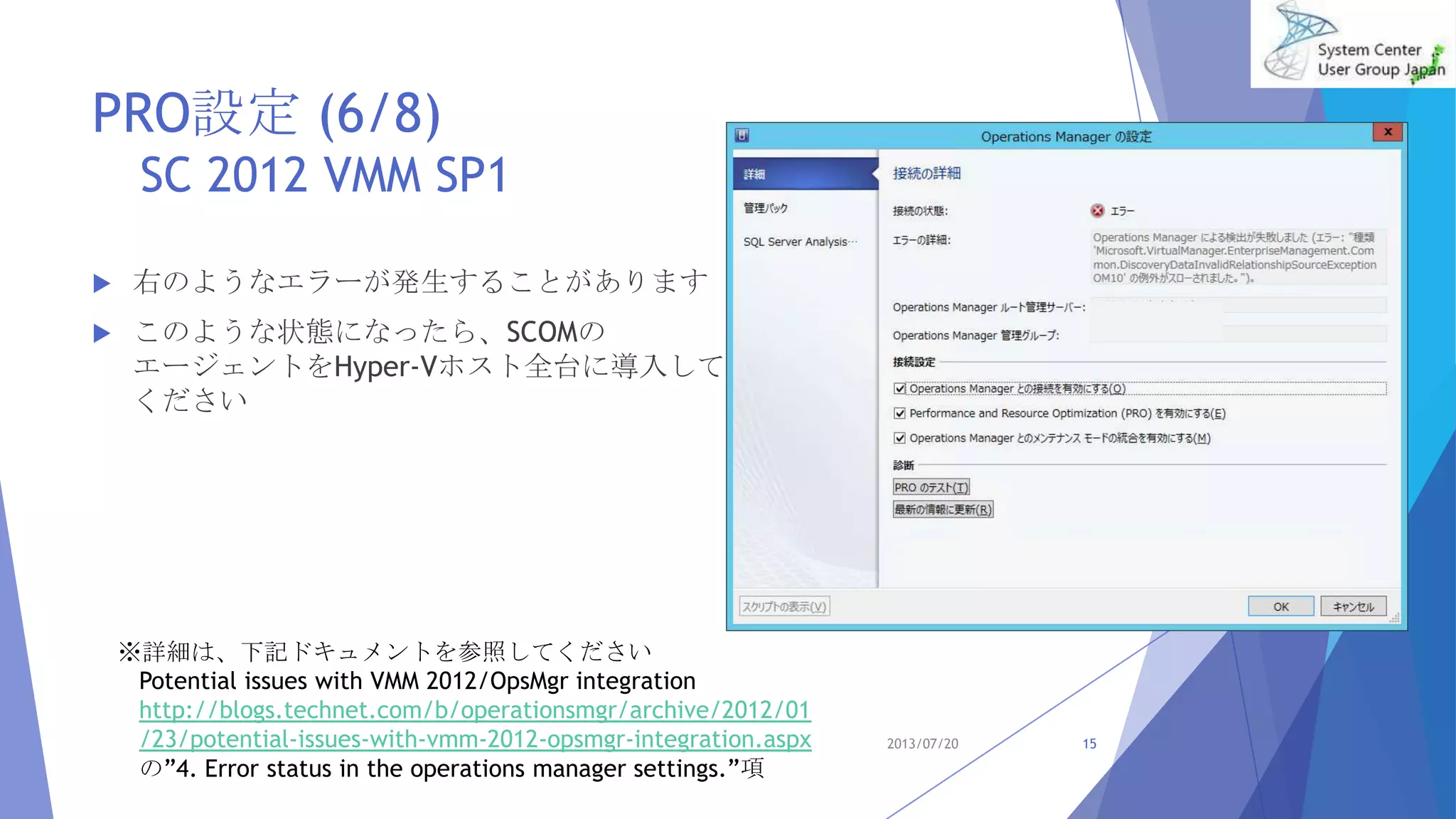

- 16. PRO設定 (6/8) SC 2012VMM SP1 右のようなエラーが発生することがあります このような状態になったら、SCOMの エージェントをHyper-Vホスト全台に導入して ください 2013/07/20 15 ※詳細は、下記ドキュメントを参照してください Potential issues with VMM 2012/OpsMgr integration http://blogs.technet.com/b/operationsmgr/archive/2012/01 /23/potential-issues-with-vmm-2012-opsmgr-integration.aspx の”4. Error status in the operations manager settings.”項
- 17. PRO設定 (7/8) SC 2012VMM SP1 [すべてのホスト]のプロパティ 2013/07/20 16 • 監視のみを行う場合は、[モニ ター]をチェックする • 修復まで自動化する場合は、[修 復]をチェックする

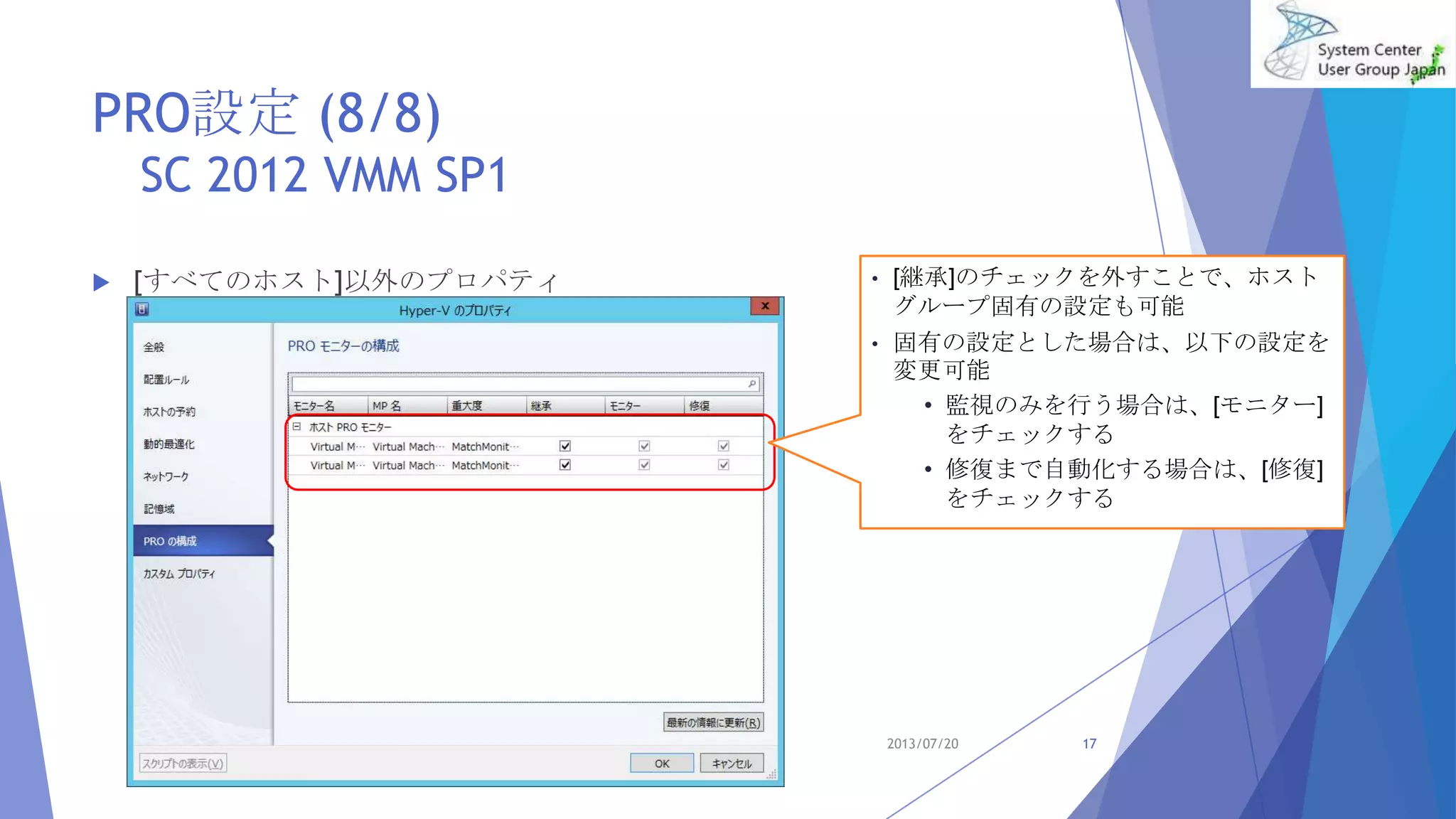

- 18. PRO設定 (8/8) SC 2012VMM SP1 [すべてのホスト]以外のプロパティ 2013/07/20 17 • [継承]のチェックを外すことで、ホスト グループ固有の設定も可能 • 固有の設定とした場合は、以下の設定を 変更可能 • 監視のみを行う場合は、[モニター] をチェックする • 修復まで自動化する場合は、[修復] をチェックする

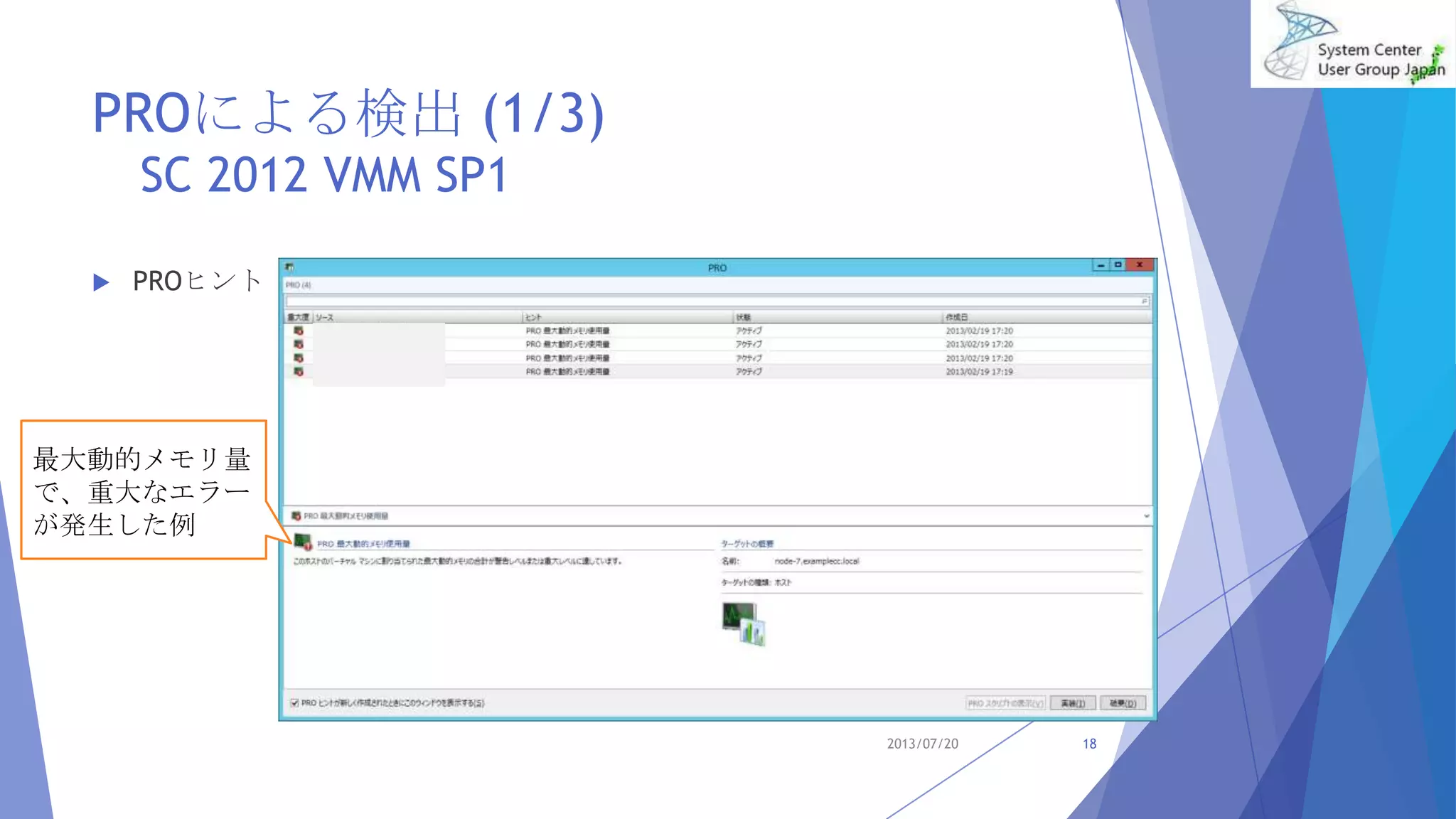

- 19. PROによる検出 (1/3) SC 2012VMM SP1 PROヒント 2013/07/20 18 最大動的メモリ量 で、重大なエラー が発生した例

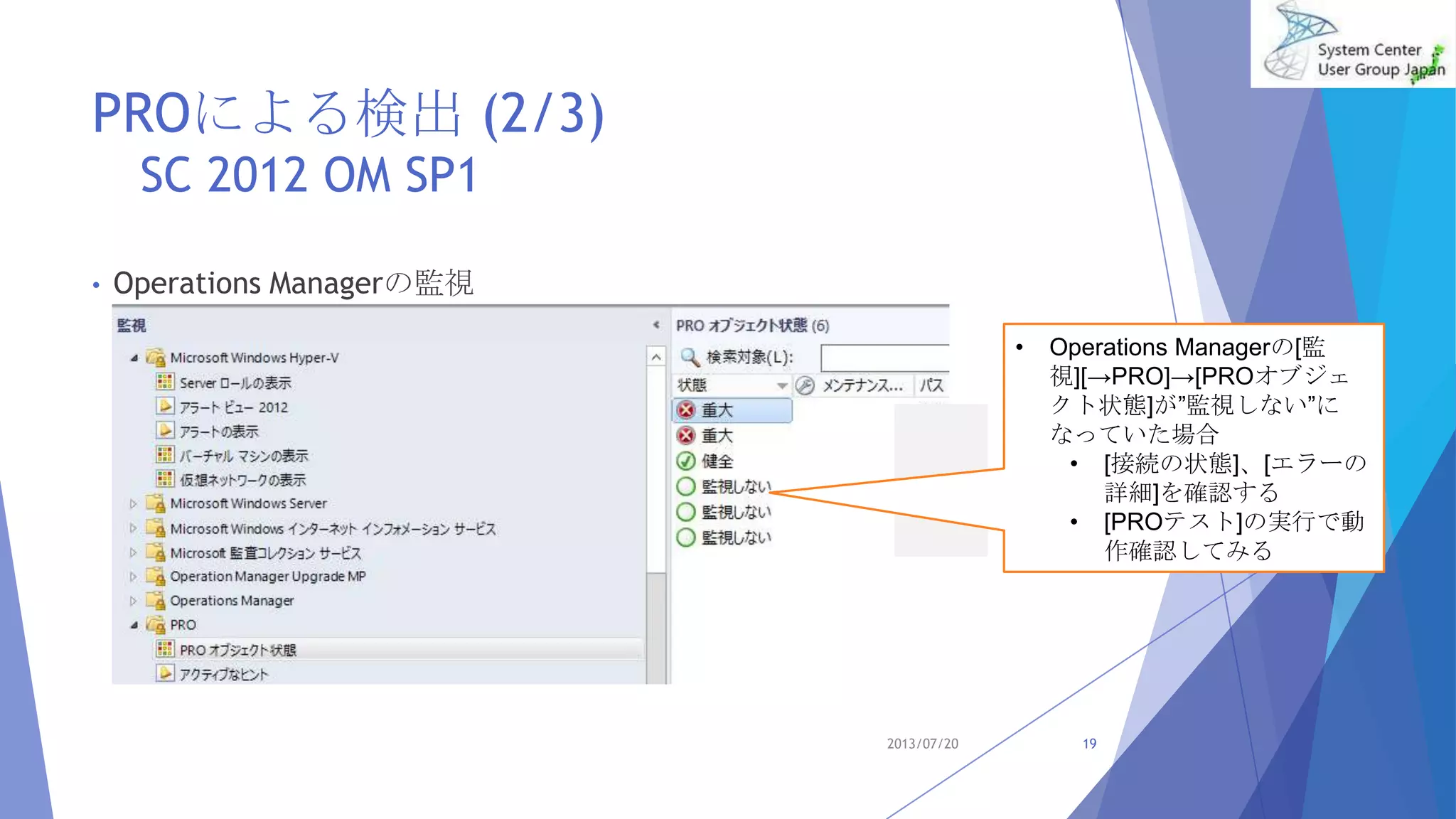

- 20. PROによる検出 (2/3) SC 2012OM SP1 • Operations Managerの監視 2013/07/20 19 • Operations Managerの[監 視][→PRO]→[PROオブジェ クト状態]が”監視しない”に なっていた場合 • [接続の状態]、[エラーの 詳細]を確認する • [PROテスト]の実行で動 作確認してみる

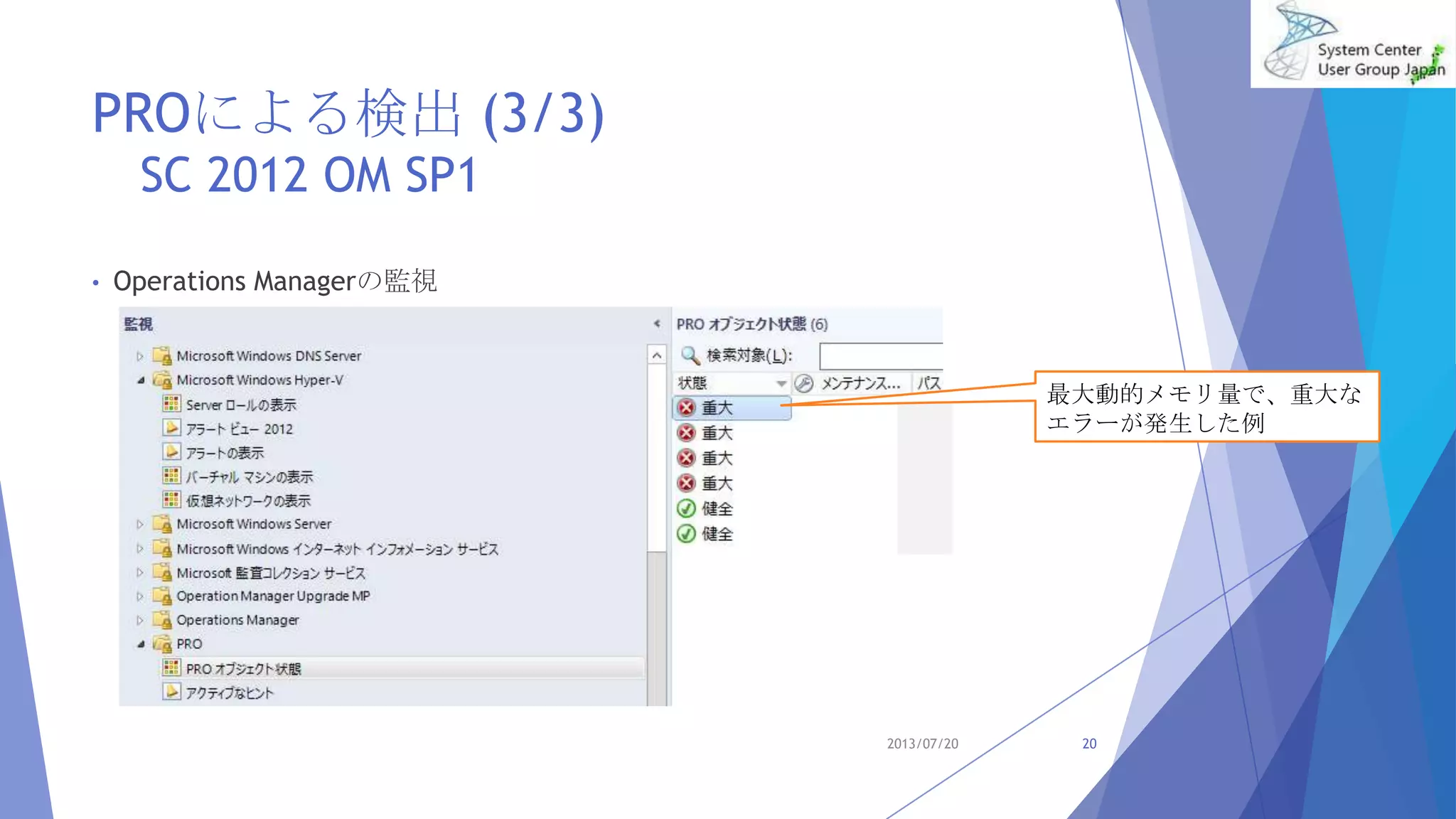

- 21. PROによる検出 (3/3) SC 2012OM SP1 • Operations Managerの監視 2013/07/20 20 最大動的メモリ量で、重大な エラーが発生した例

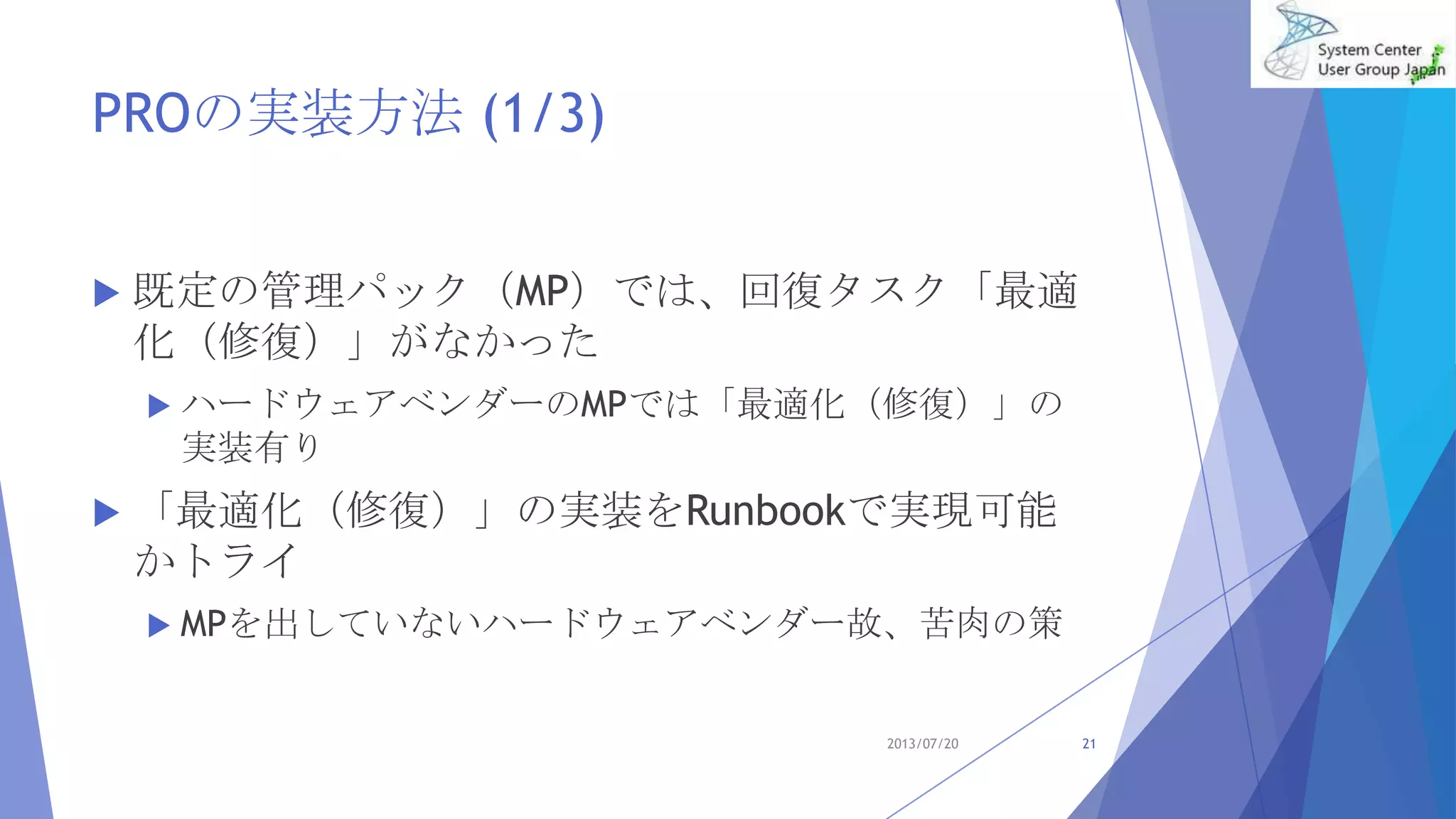

- 22. PROの実装方法 (1/3) 既定の管理パック（MP）では、回復タスク「最適 化（修復）」がなかった ハードウェアベンダーのMPでは「最適化（修復）」の 実装有り 「最適化（修復）」の実装をRunbookで実現可能 かトライ MPを出していないハードウェアベンダー故、苦肉の策 2013/07/20 21

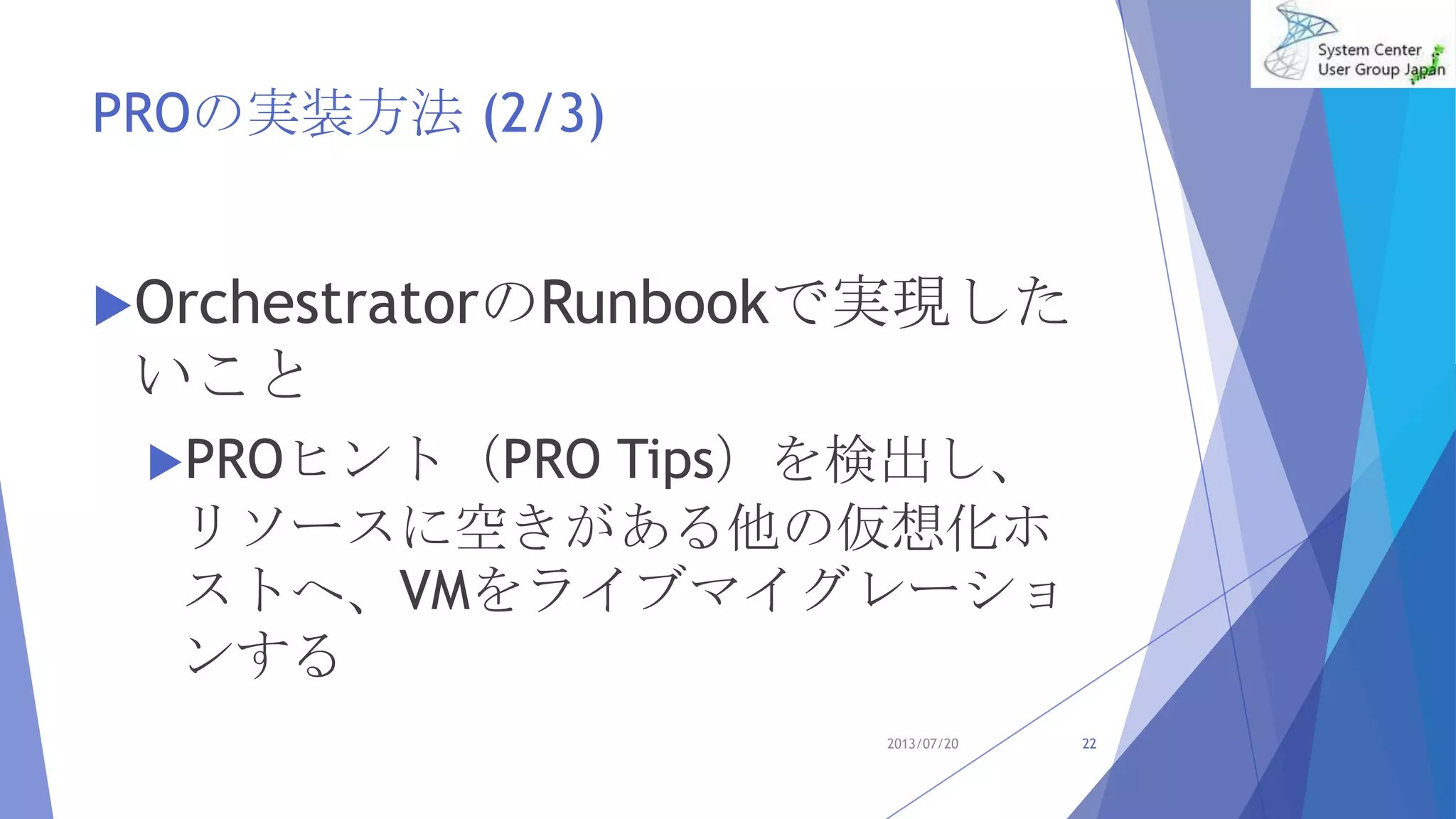

- 23.

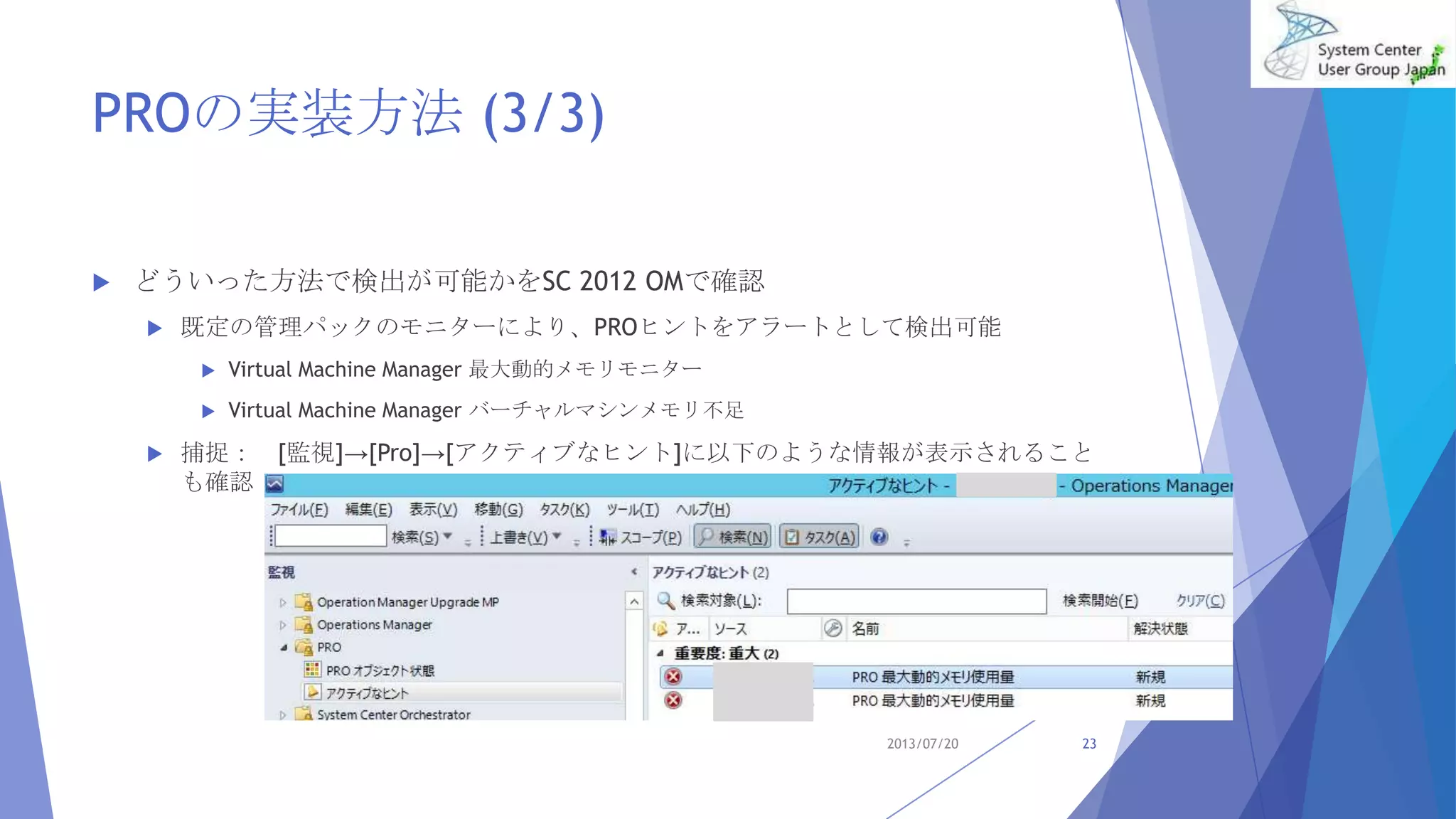

- 24. PROの実装方法 (3/3) どういった方法で検出が可能かをSC2012 OMで確認 既定の管理パックのモニターにより、PROヒントをアラートとして検出可能 Virtual Machine Manager 最大動的メモリモニター Virtual Machine Manager バーチャルマシンメモリ不足 捕捉： [監視]→[Pro]→[アクティブなヒント]に以下のような情報が表示されること も確認 2013/07/20 23

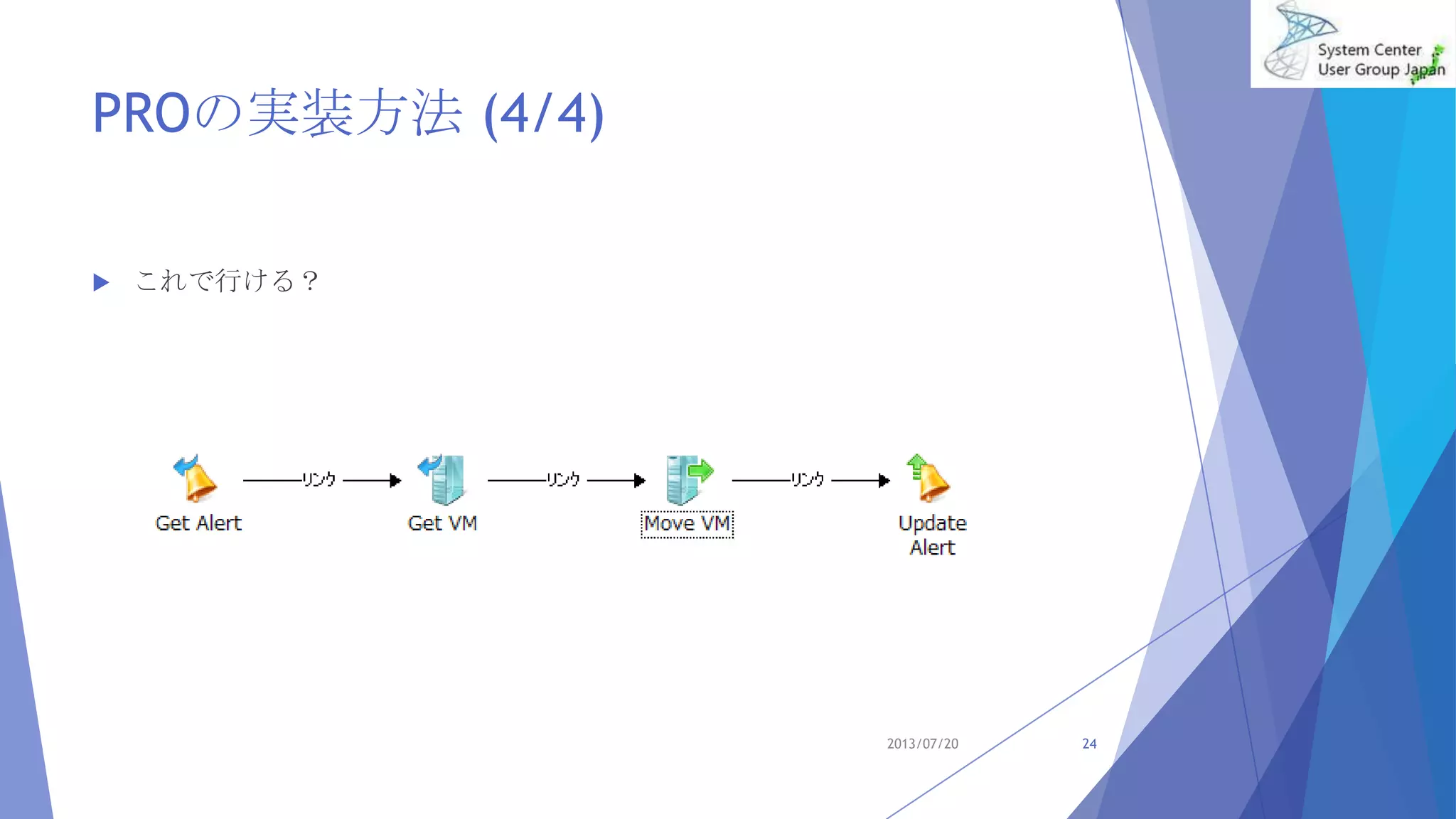

- 25.

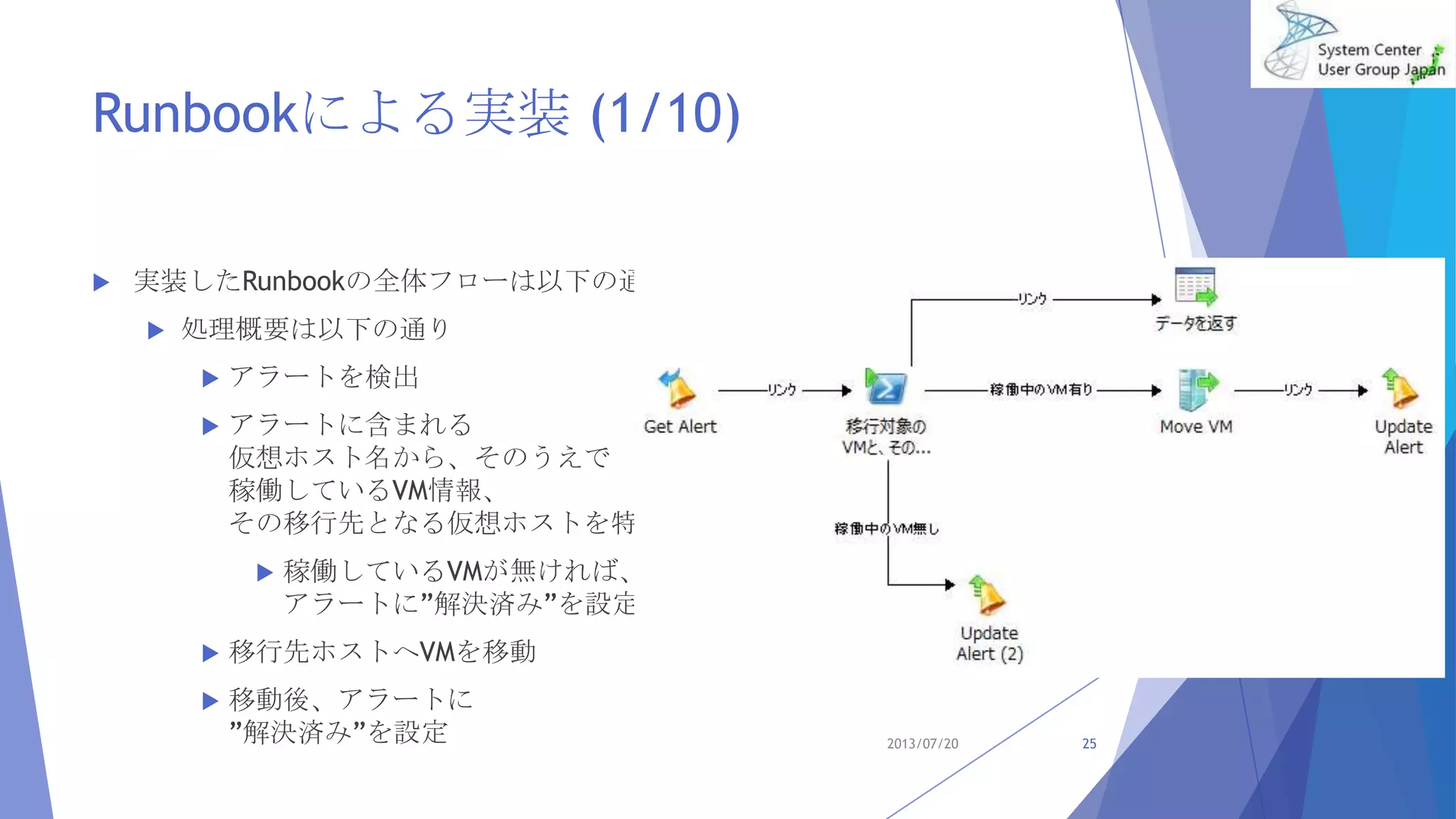

- 26. Runbookによる実装 (1/10) 実装したRunbookの全体フローは以下の通り 処理概要は以下の通り アラートを検出 アラートに含まれる 仮想ホスト名から、そのうえで 稼働しているVM情報、 その移行先となる仮想ホストを特定 稼働しているVMが無ければ、 アラートに”解決済み”を設定 移行先ホストへVMを移動 移動後、アラートに ”解決済み”を設定 2013/07/20 25

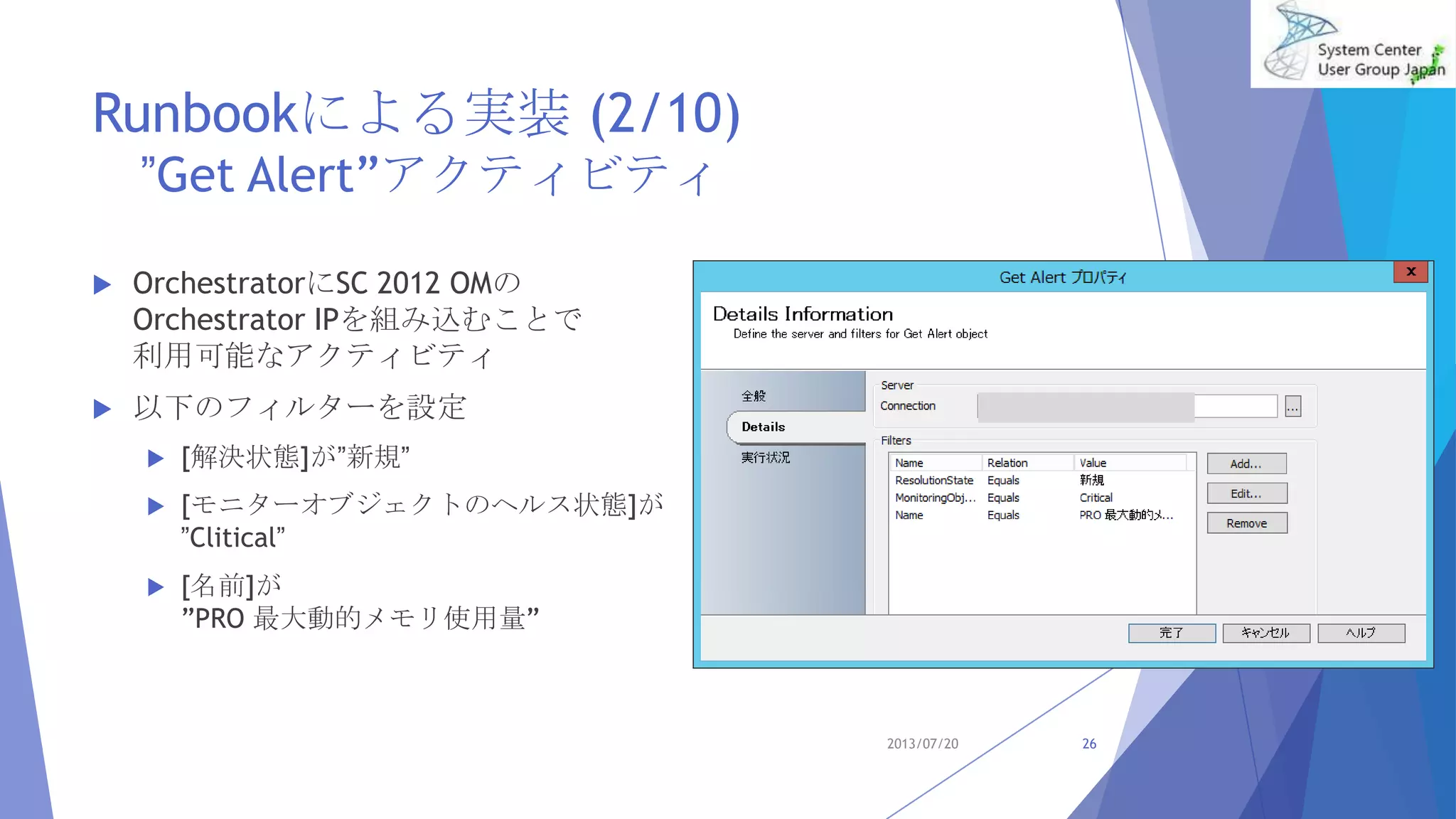

- 27. Runbookによる実装 (2/10) ”Get Alert”アクティビティ OrchestratorにSC 2012 OMの Orchestrator IPを組み込むことで 利用可能なアクティビティ 以下のフィルターを設定 [解決状態]が”新規” [モニターオブジェクトのヘルス状態]が ”Clitical” [名前]が ”PRO 最大動的メモリ使用量” 2013/07/20 26

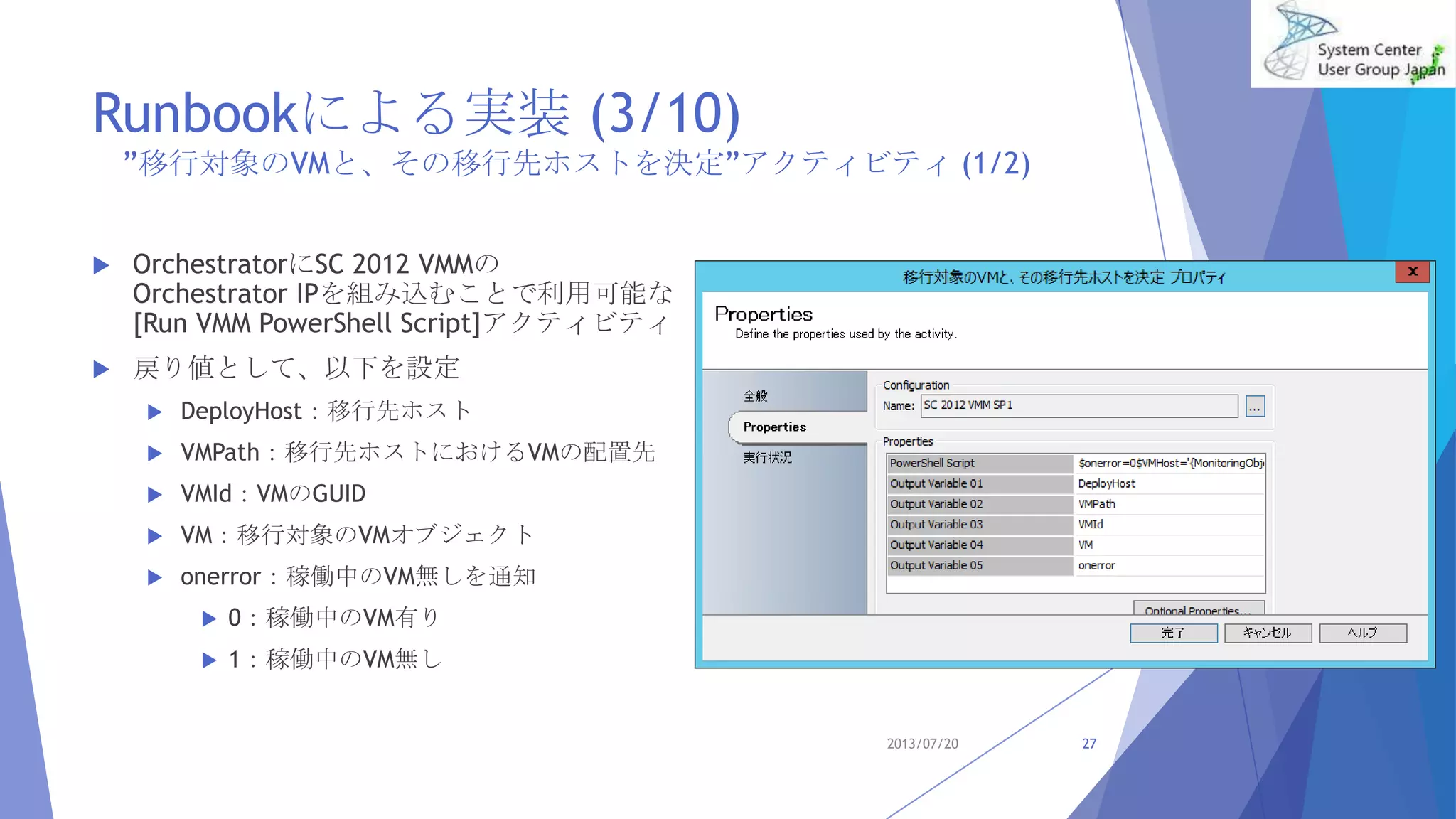

- 28. Runbookによる実装 (3/10) ”移行対象のVMと、その移行先ホストを決定”アクティビティ (1/2) OrchestratorにSC 2012 VMMの Orchestrator IPを組み込むことで利用可能な [Run VMM PowerShell Script]アクティビティ 戻り値として、以下を設定 DeployHost：移行先ホスト VMPath：移行先ホストにおけるVMの配置先 VMId：VMのGUID VM：移行対象のVMオブジェクト onerror：稼働中のVM無しを通知 0：稼働中のVM有り 1：稼働中のVM無し 2013/07/20 27

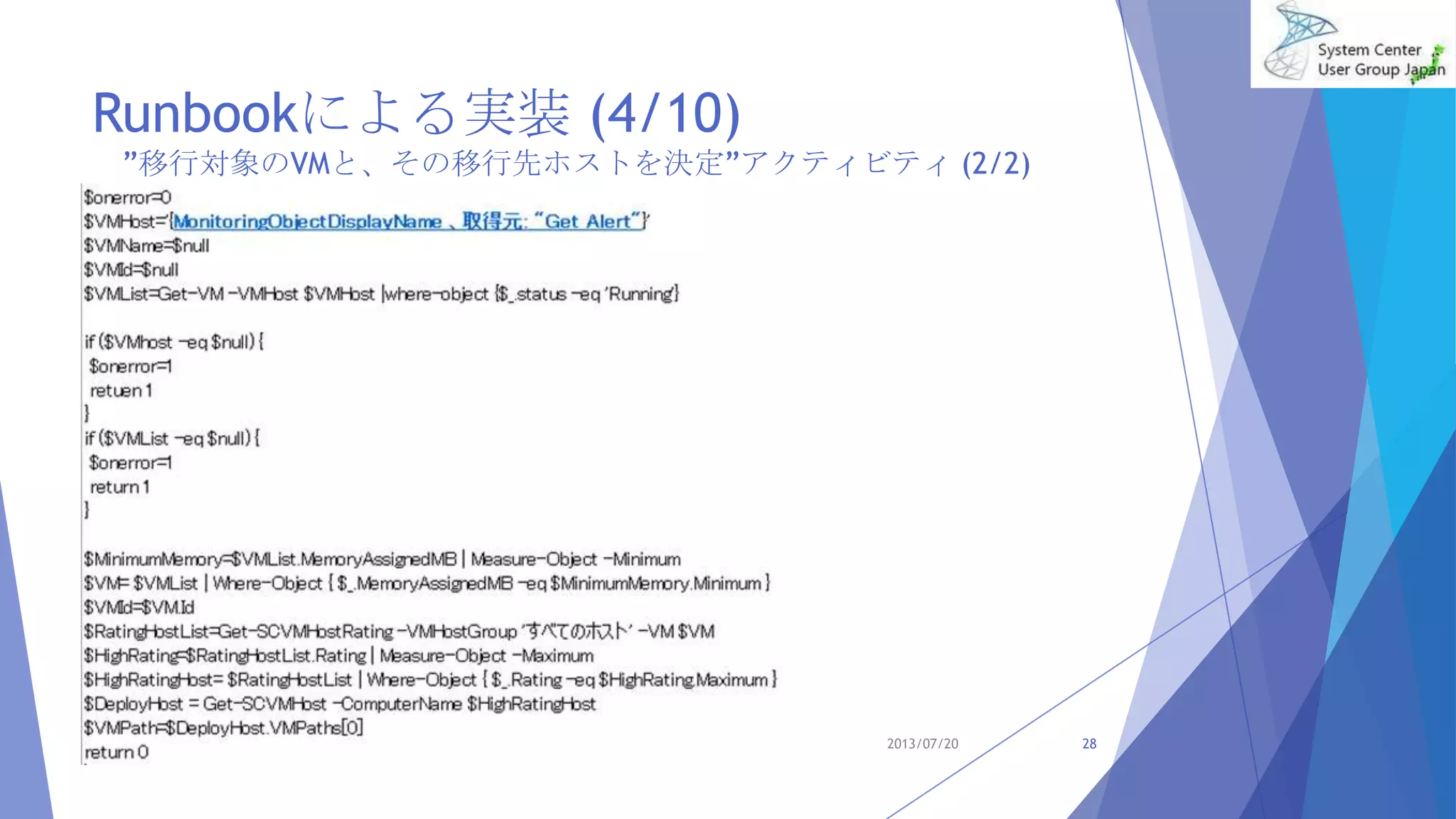

- 29.

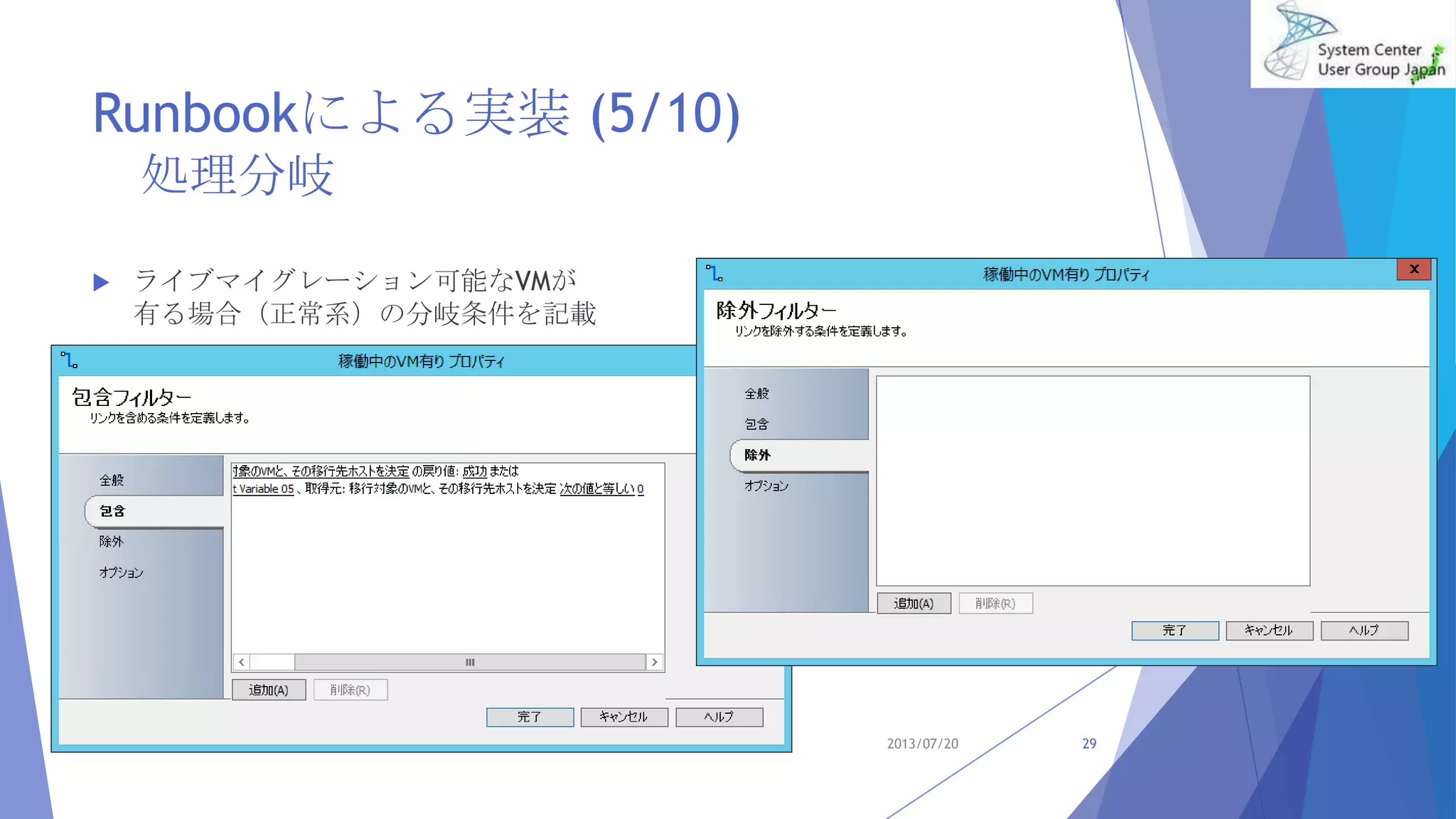

- 30.

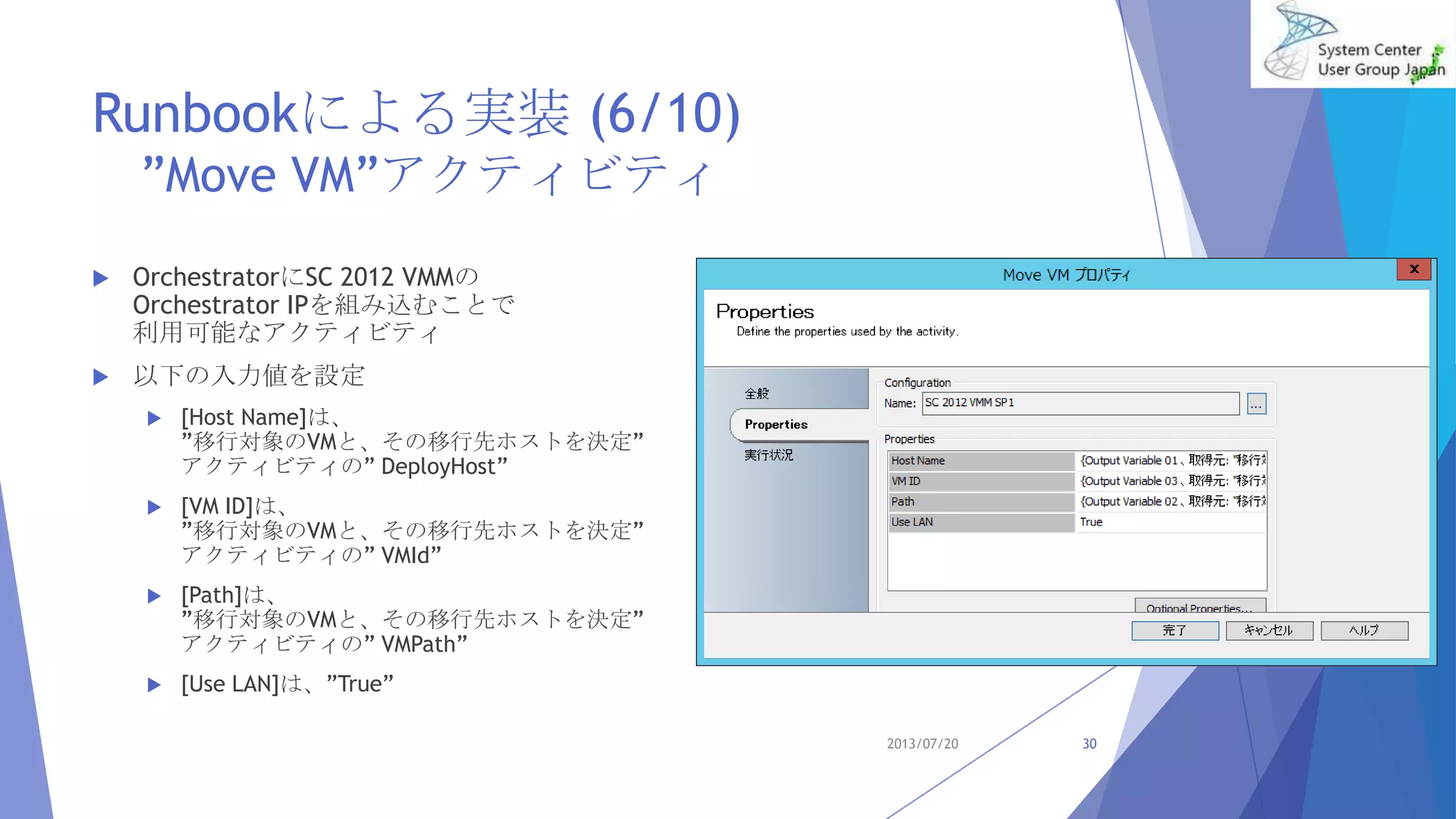

- 31. Runbookによる実装 (6/10) ”Move VM”アクティビティ OrchestratorにSC 2012 VMMの Orchestrator IPを組み込むことで 利用可能なアクティビティ 以下の入力値を設定 [Host Name]は、 ”移行対象のVMと、その移行先ホストを決定” アクティビティの” DeployHost” [VM ID]は、 ”移行対象のVMと、その移行先ホストを決定” アクティビティの” VMId” [Path]は、 ”移行対象のVMと、その移行先ホストを決定” アクティビティの” VMPath” [Use LAN]は、”True” 2013/07/20 30

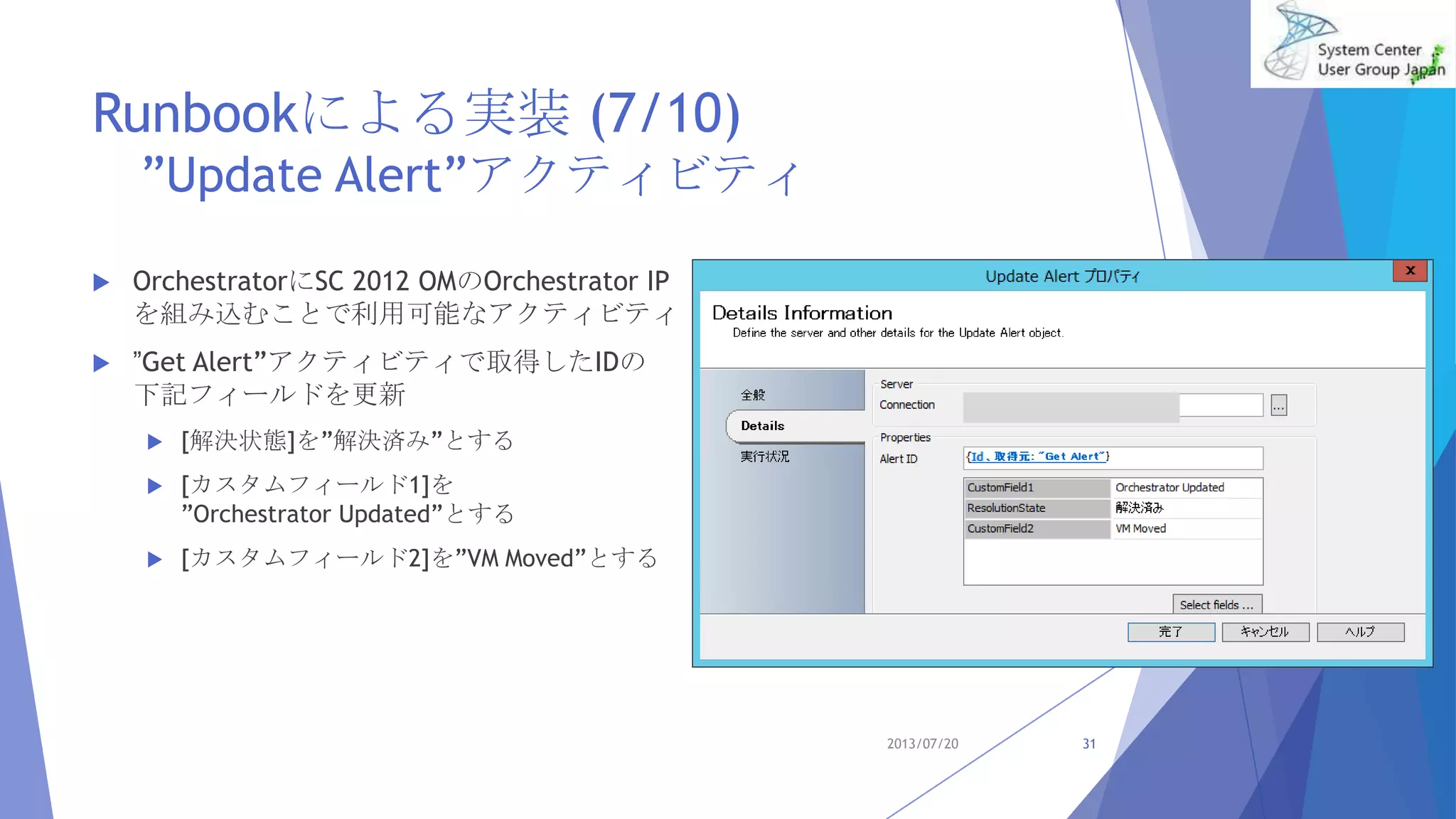

- 32. Runbookによる実装 (7/10) ”Update Alert”アクティビティ OrchestratorにSC 2012 OMのOrchestrator IP を組み込むことで利用可能なアクティビティ ”Get Alert”アクティビティで取得したIDの 下記フィールドを更新 [解決状態]を”解決済み”とする [カスタムフィールド1]を ”Orchestrator Updated”とする [カスタムフィールド2]を”VM Moved”とする 2013/07/20 31
- 33.

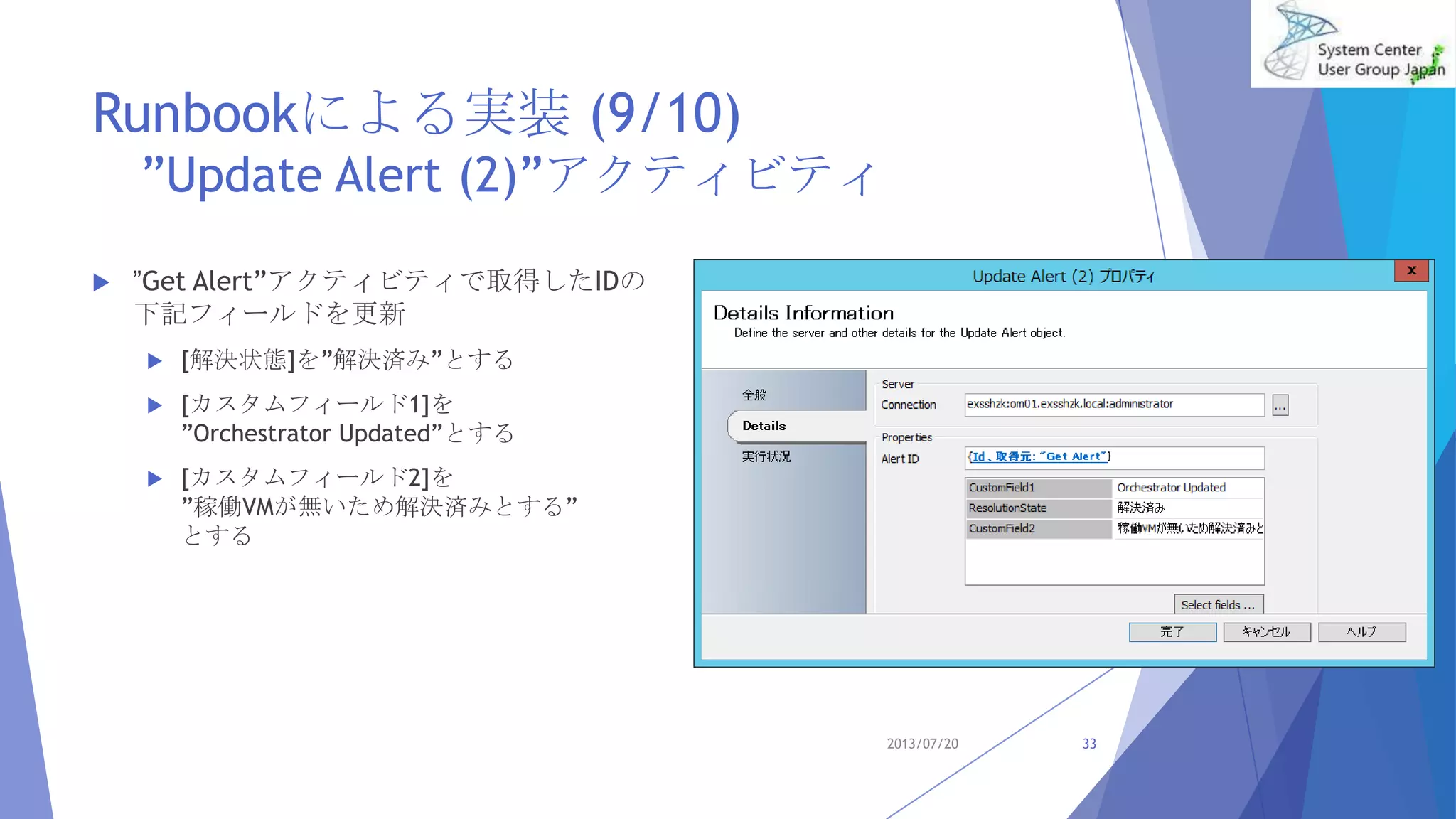

- 34. Runbookによる実装 (9/10) ”Update Alert(2)”アクティビティ ”Get Alert”アクティビティで取得したIDの 下記フィールドを更新 [解決状態]を”解決済み”とする [カスタムフィールド1]を ”Orchestrator Updated”とする [カスタムフィールド2]を ”稼働VMが無いため解決済みとする” とする 2013/07/20 33

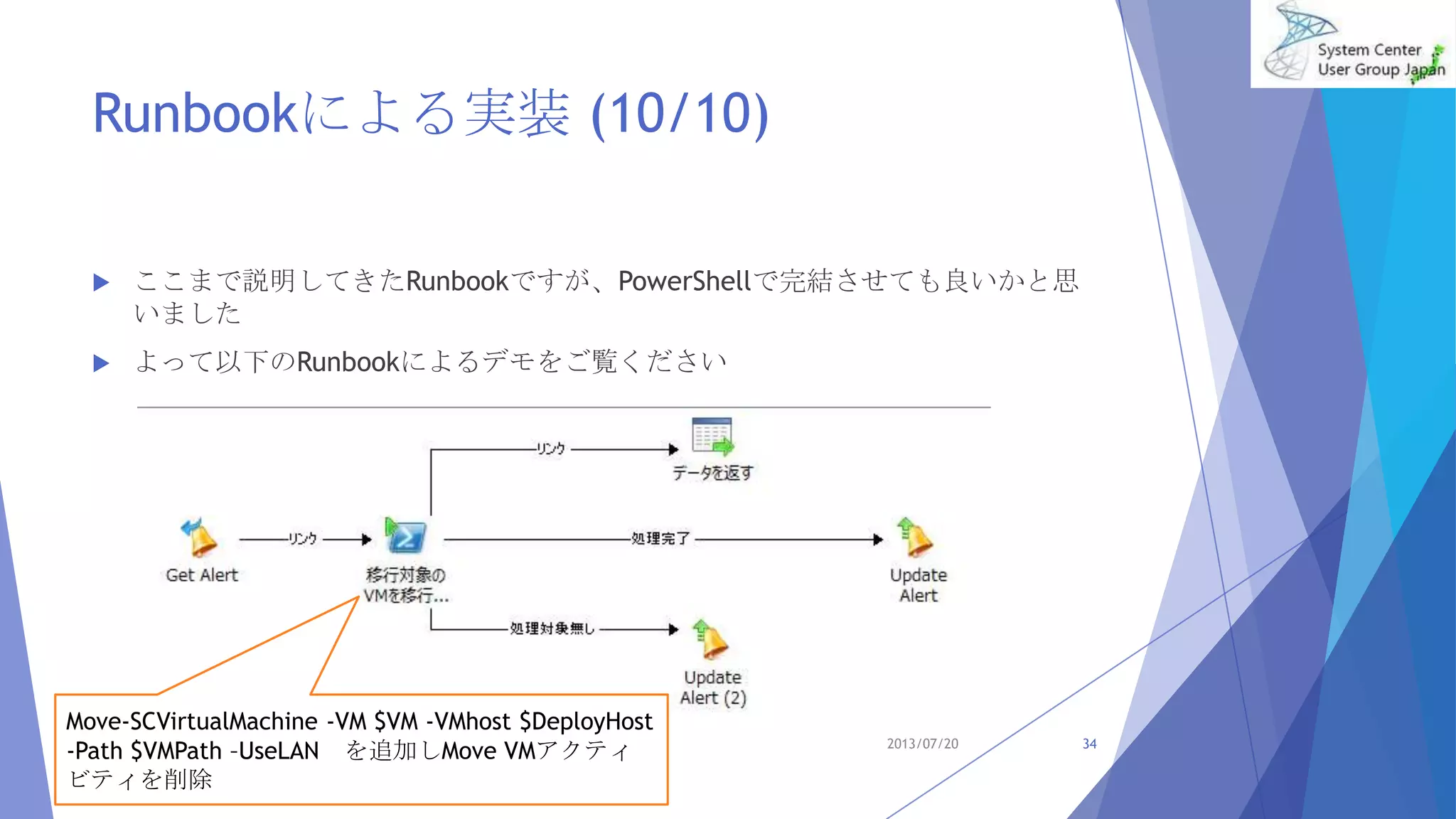

- 35. Runbookによる実装 (10/10) ここまで説明してきたRunbookですが、PowerShellで完結させても良いかと思 いました よって以下のRunbookによるデモをご覧ください 2013/07/20 34 Move-SCVirtualMachine -VM $VM -VMhost $DeployHost -Path $VMPath –UseLAN を追加しMove VMアクティ ビティを削除

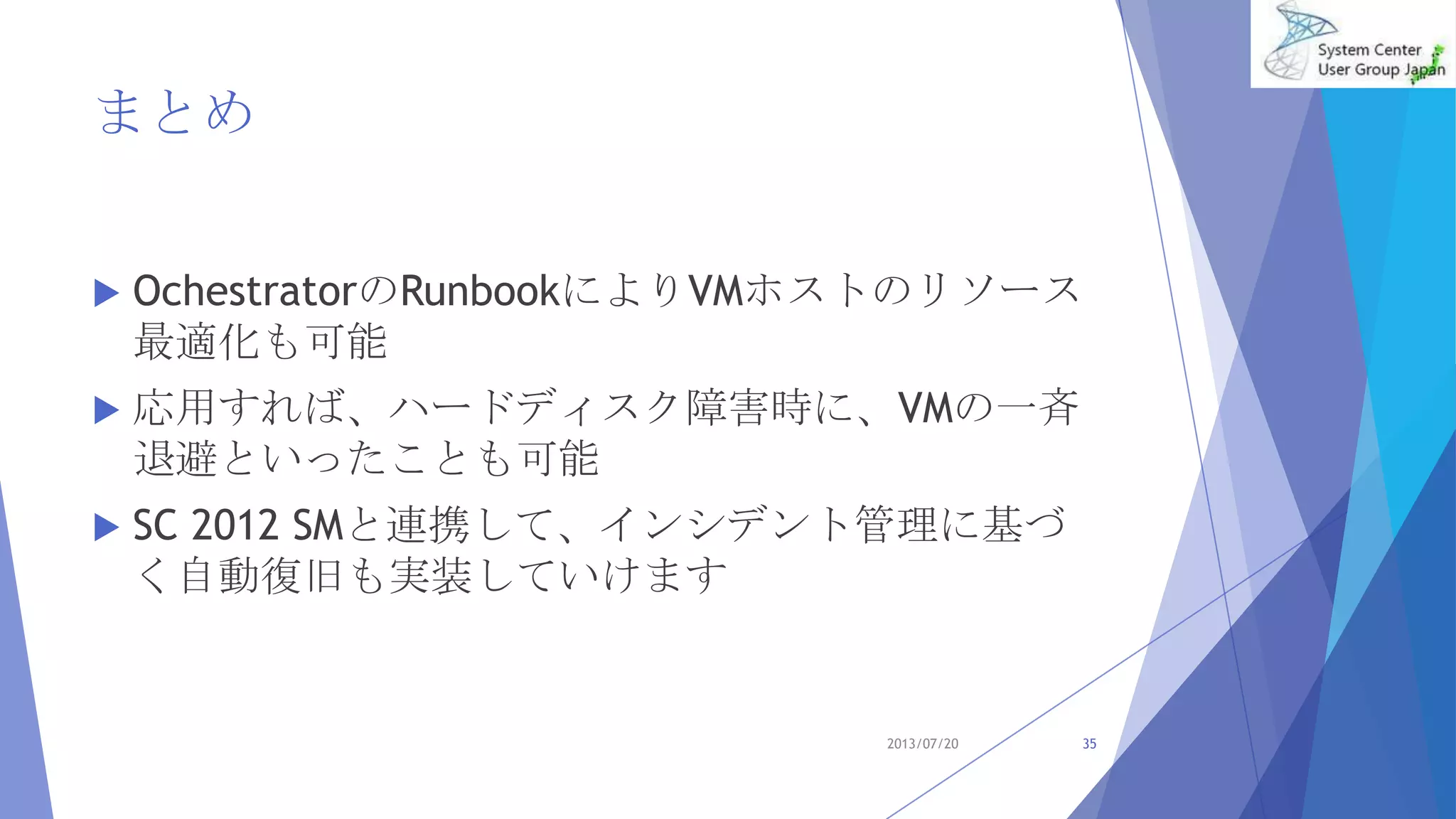

- 36. まとめ OchestratorのRunbookによりVMホストのリソース 最適化も可能 応用すれば、ハードディスク障害時に、VMの一斉 退避といったことも可能 SC 2012 SMと連携して、インシデント管理に基づ く自動復旧も実装していけます 2013/07/20 35

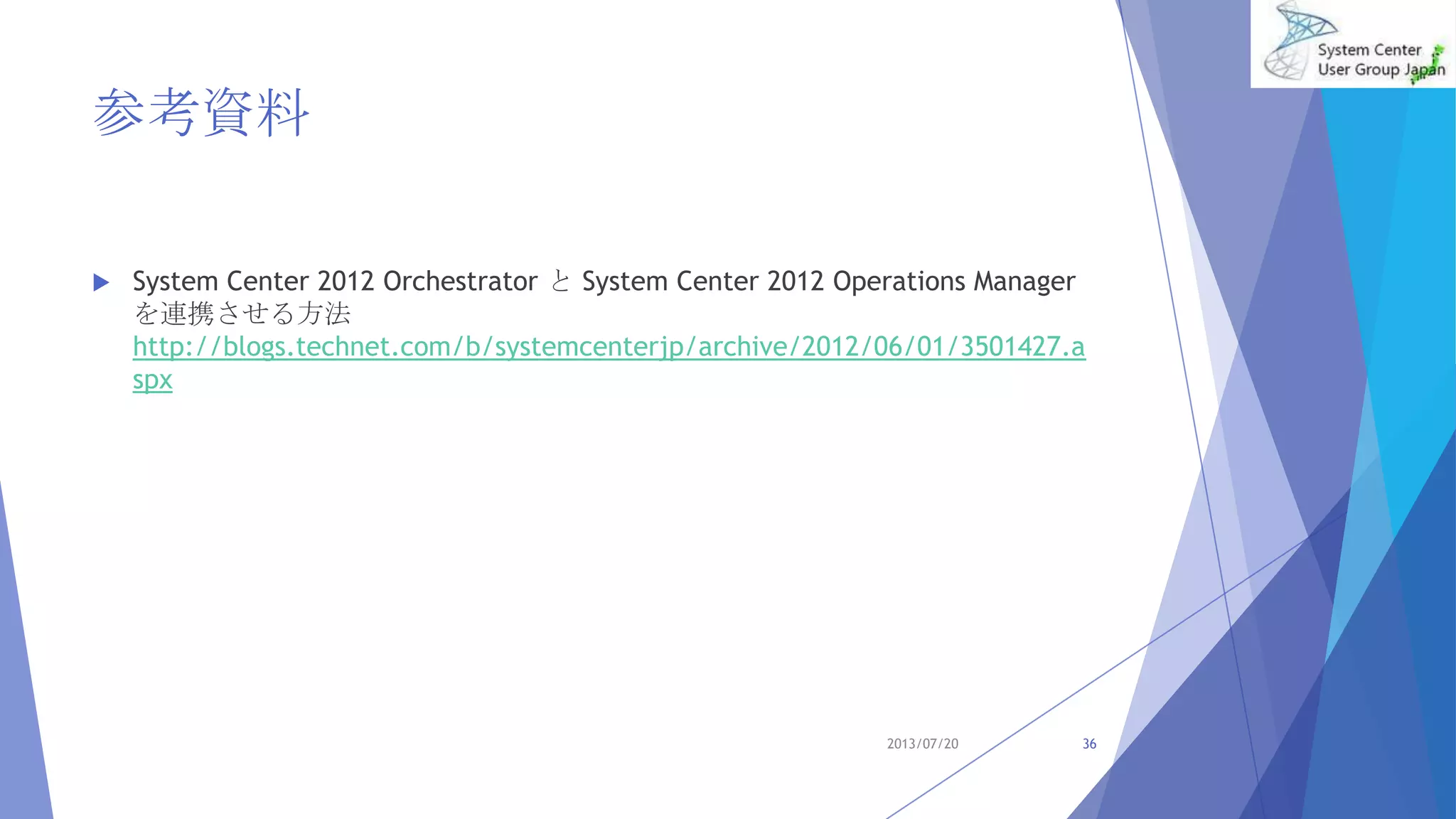

- 37. 参考資料 System Center2012 Orchestrator と System Center 2012 Operations Manager を連携させる方法 http://blogs.technet.com/b/systemcenterjp/archive/2012/06/01/3501427.a spx 2013/07/20 36
- 38. 補足 検証環境 2013/07/20 37 SC2012 Orchestrator SP1 SC 2012 VMM SP1 SC 2012 OM SP1 AD DC その他数台 のVM Windows Server 2012 Hyper-V Windows Server 2012 Hyper-V 移行先のVMホスト
