ロケット交流会2012
1.
人力飛行機の電装系 ○ 樋田 啓
(Team’F’) 2012/11/04 ロケット交流会2012@早稲田大学
2.
ロケット交流会2012 2012/11/04

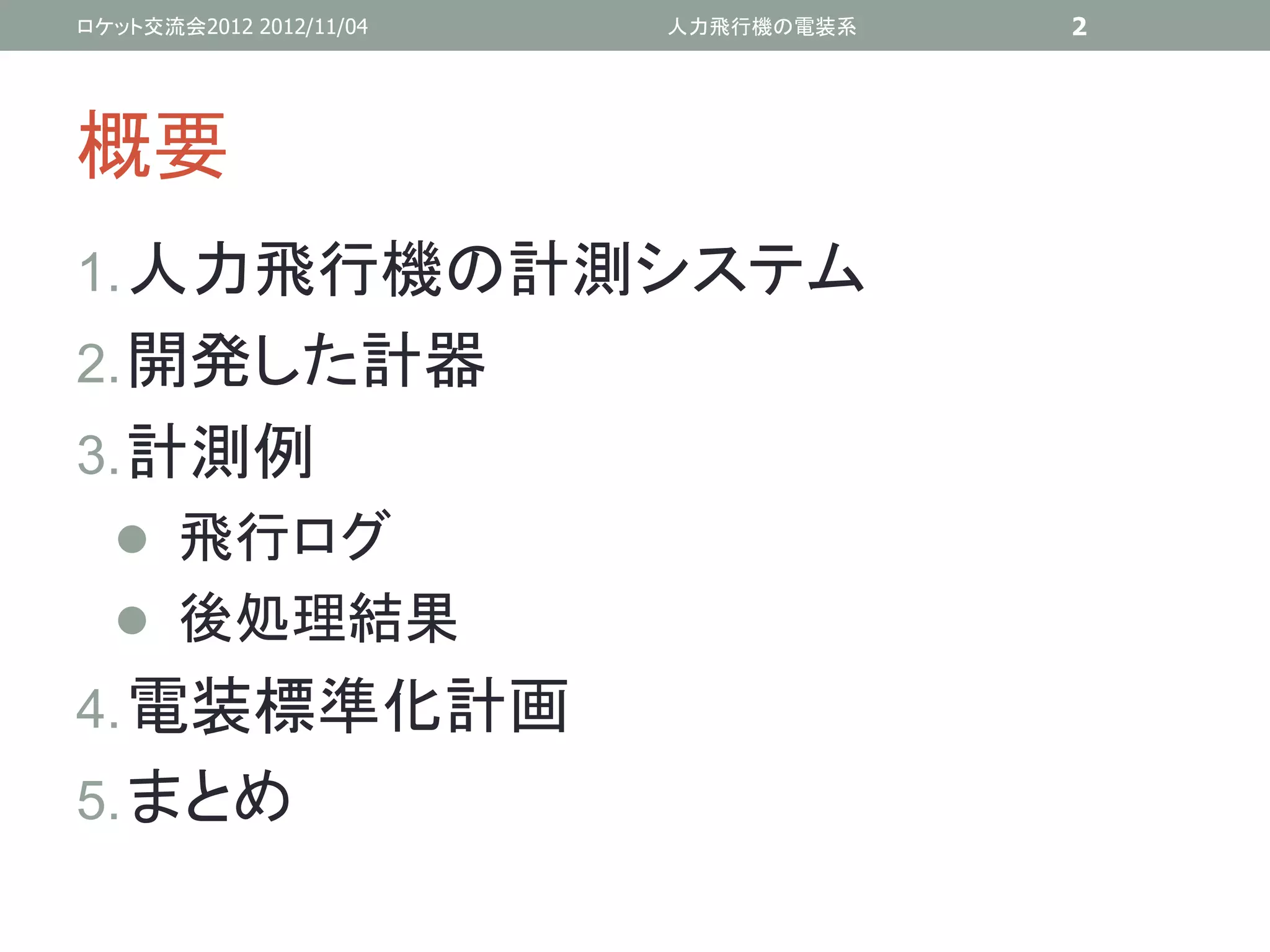

人力飛行機の電装系 2 概要 1. 人力飛行機の計測システム 2. 開発した計器 3. 計測例 飛行ログ 後処理結果 4. 電装標準化計画 5. まとめ
3.
ロケット交流会2012 2012/11/04

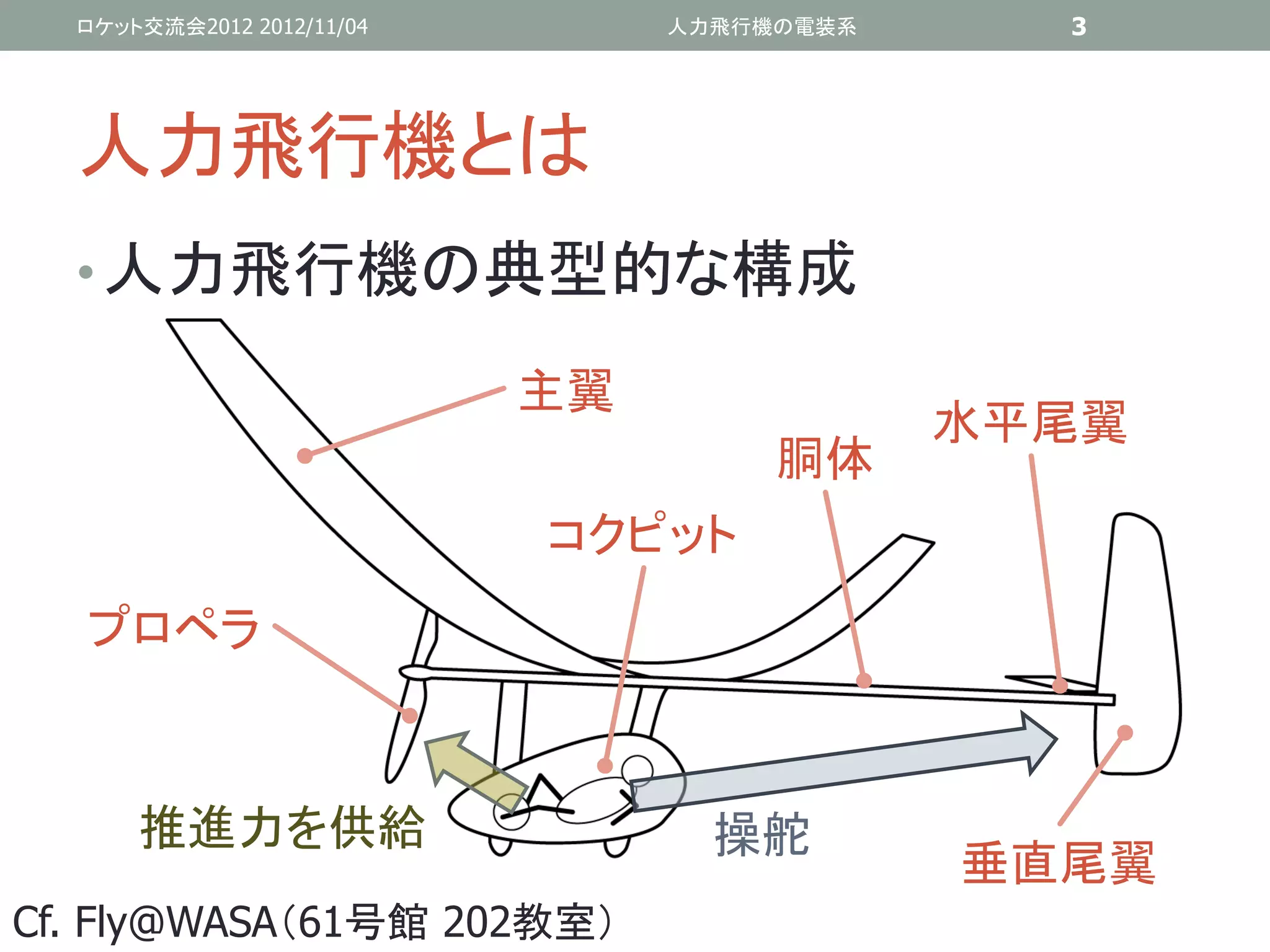

人力飛行機の電装系 3 人力飛行機とは • 人力飛行機の典型的な構成 主翼 水平尾翼 胴体 コクピット プロペラ 推進力を供給 操舵 垂直尾翼 Cf. Fly@WASA(61号館 202教室)
4.
ロケット交流会2012 2012/11/04

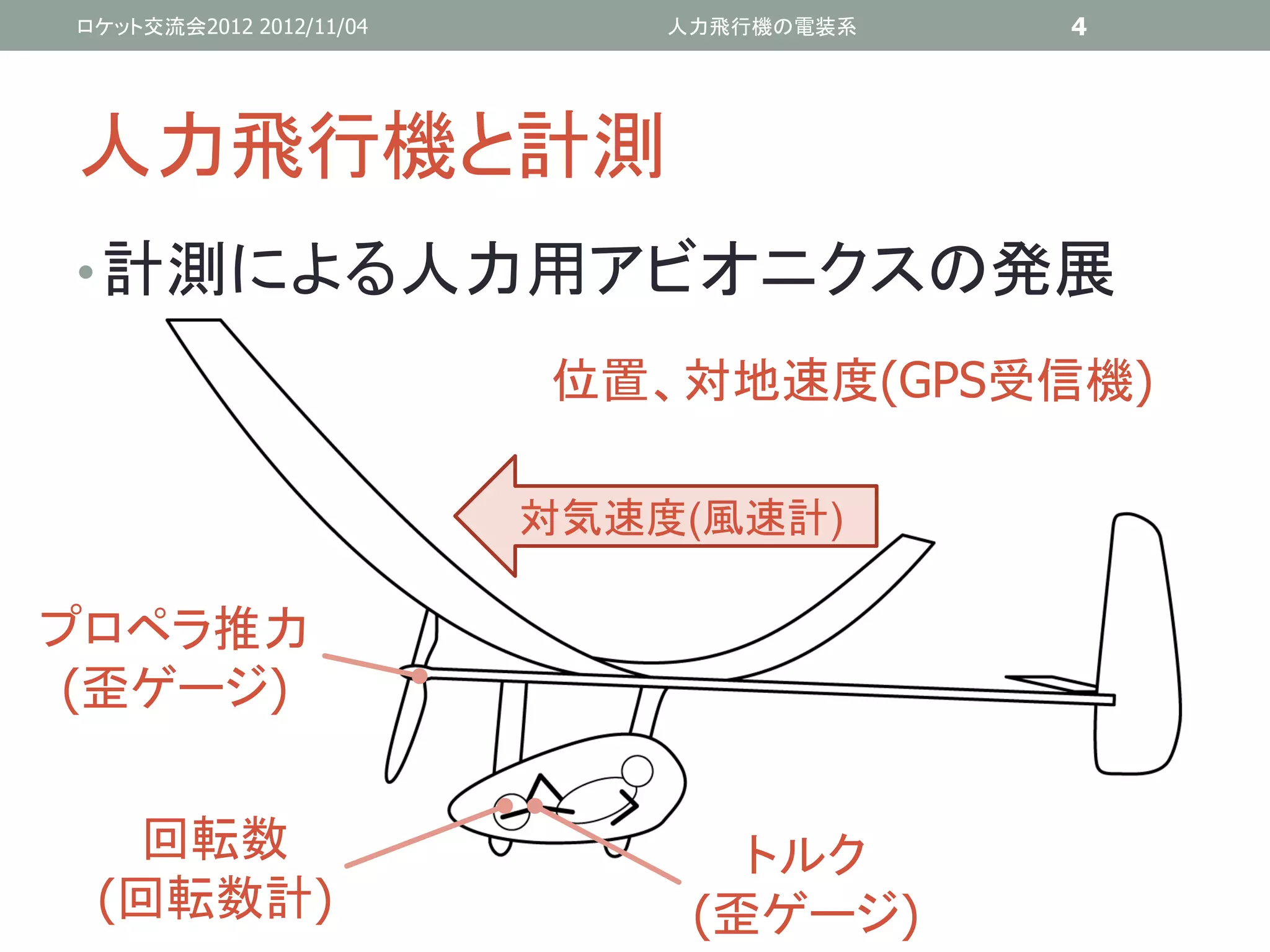

人力飛行機の電装系 4 人力飛行機と計測 • 計測による人力用アビオニクスの発展 位置、対地速度(GPS受信機) 対気速度(風速計) プロペラ推力 (歪ゲージ) 回転数 トルク (回転数計) (歪ゲージ)
5.
ロケット交流会2012 2012/11/04

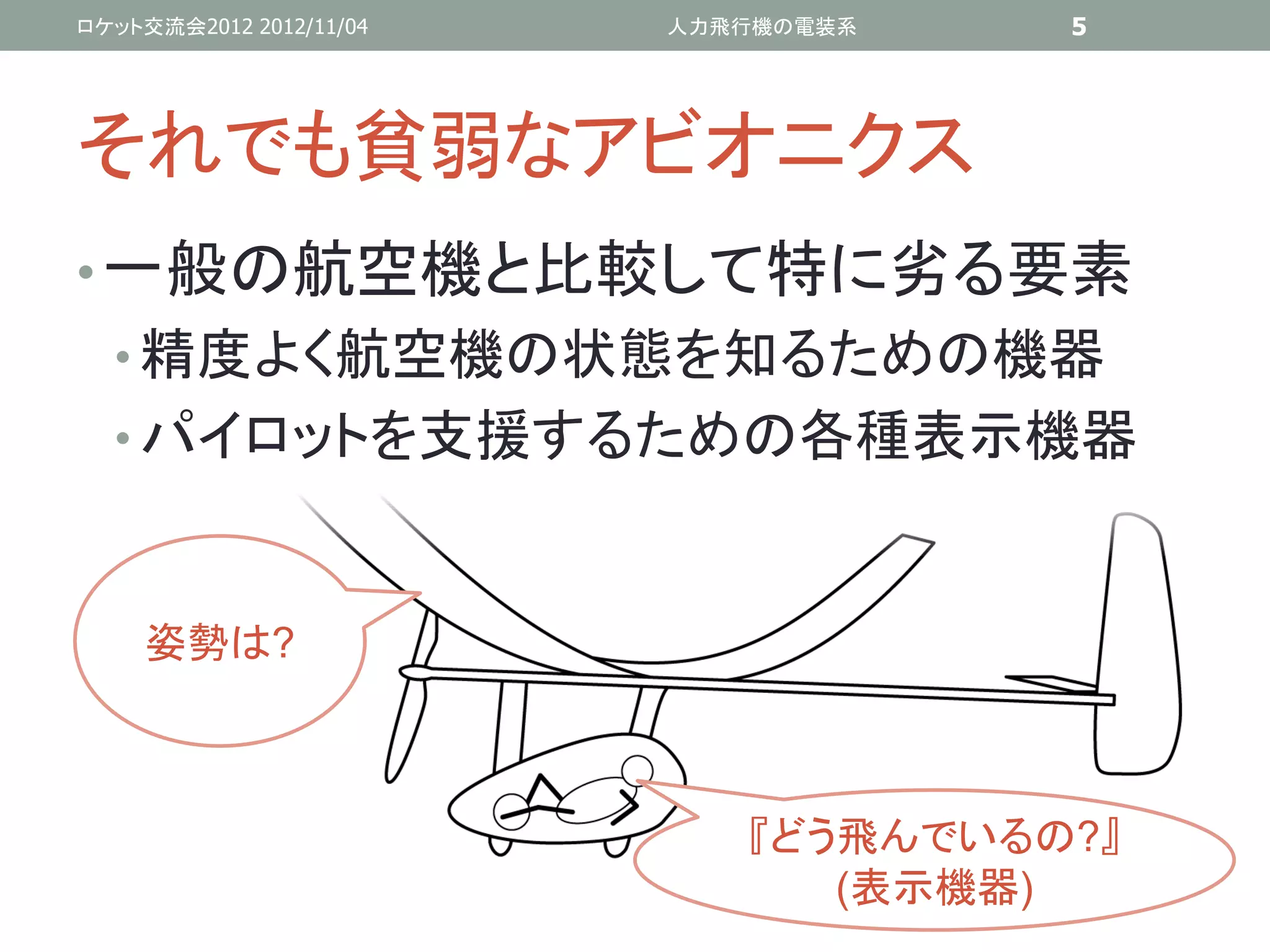

人力飛行機の電装系 5 それでも貧弱なアビオニクス • 一般の航空機と比較して特に劣る要素 • 精度よく航空機の状態を知るための機器 • パイロットを支援するための各種表示機器 姿勢は? 『どう飛んでいるの?』 (表示機器)
6.
ロケット交流会2012 2012/11/04

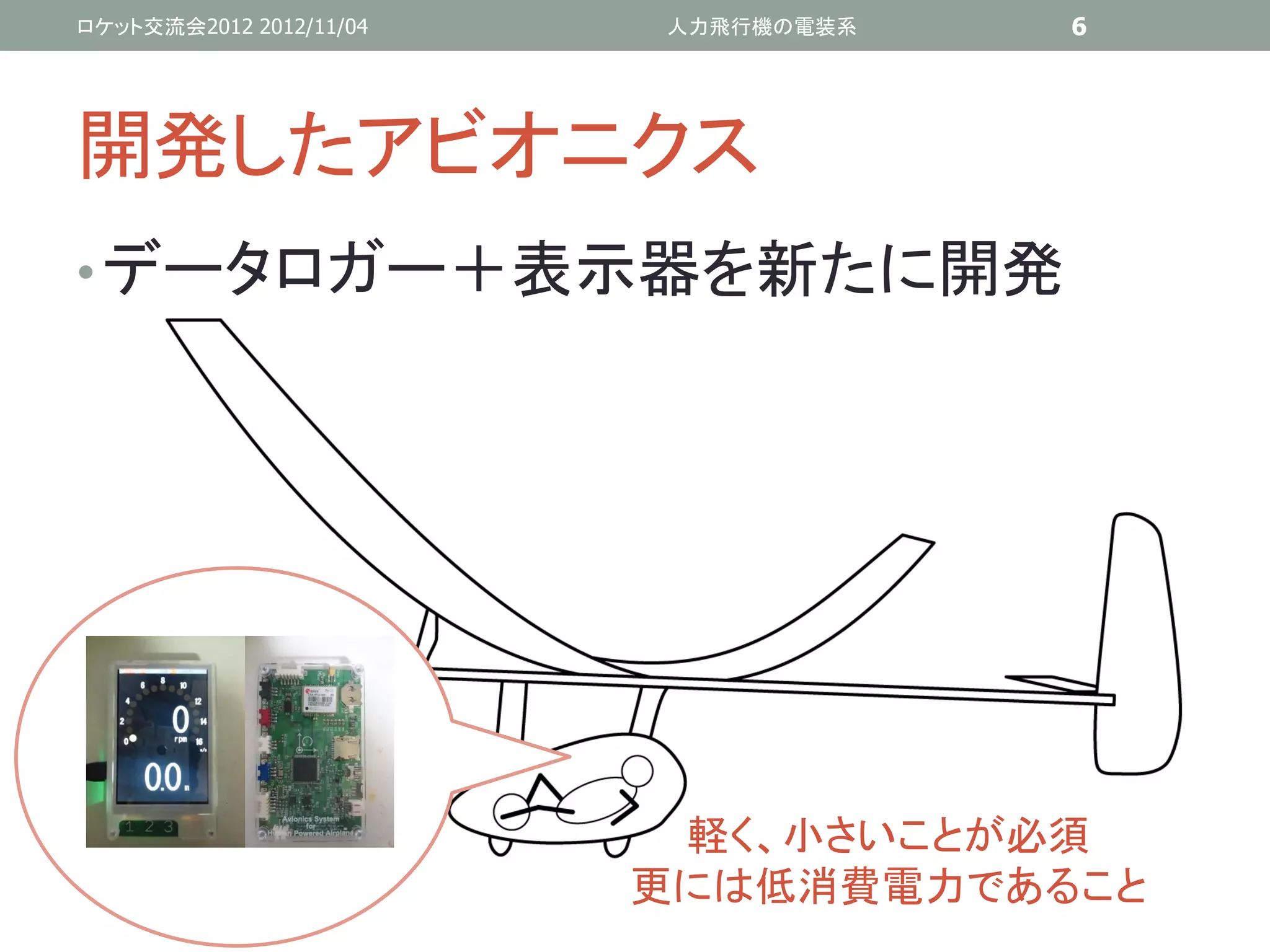

人力飛行機の電装系 6 開発したアビオニクス • データロガー+表示器を新たに開発 軽く、小さいことが必須 更には低消費電力であること
7.
ロケット交流会2012 2012/11/04

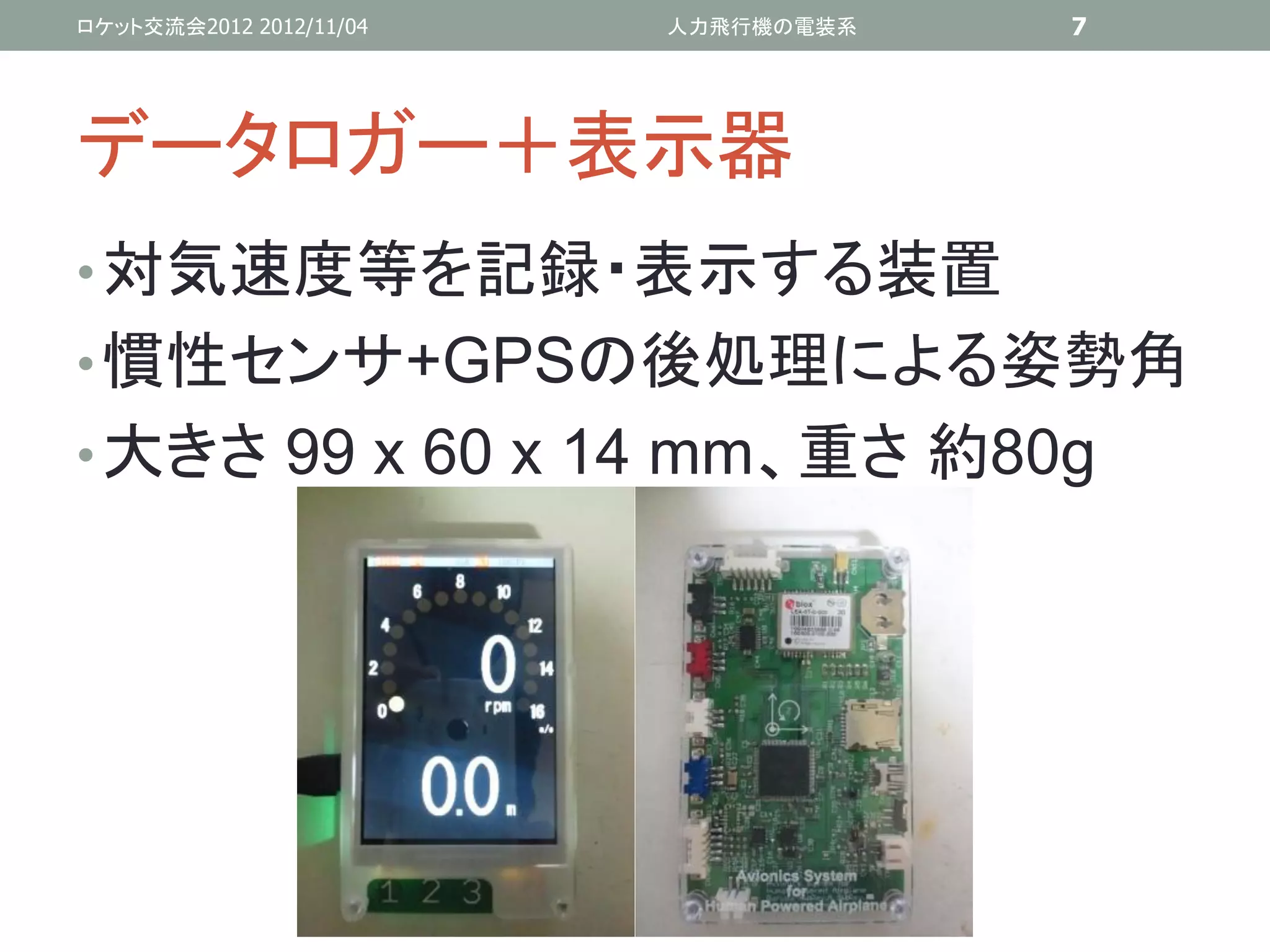

人力飛行機の電装系 7 データロガー+表示器 • 対気速度等を記録・表示する装置 • 慣性センサ+GPSの後処理による姿勢角 • 大きさ 99 x 60 x 14 mm、重さ 約80g
8.
ロケット交流会2012 2012/11/04

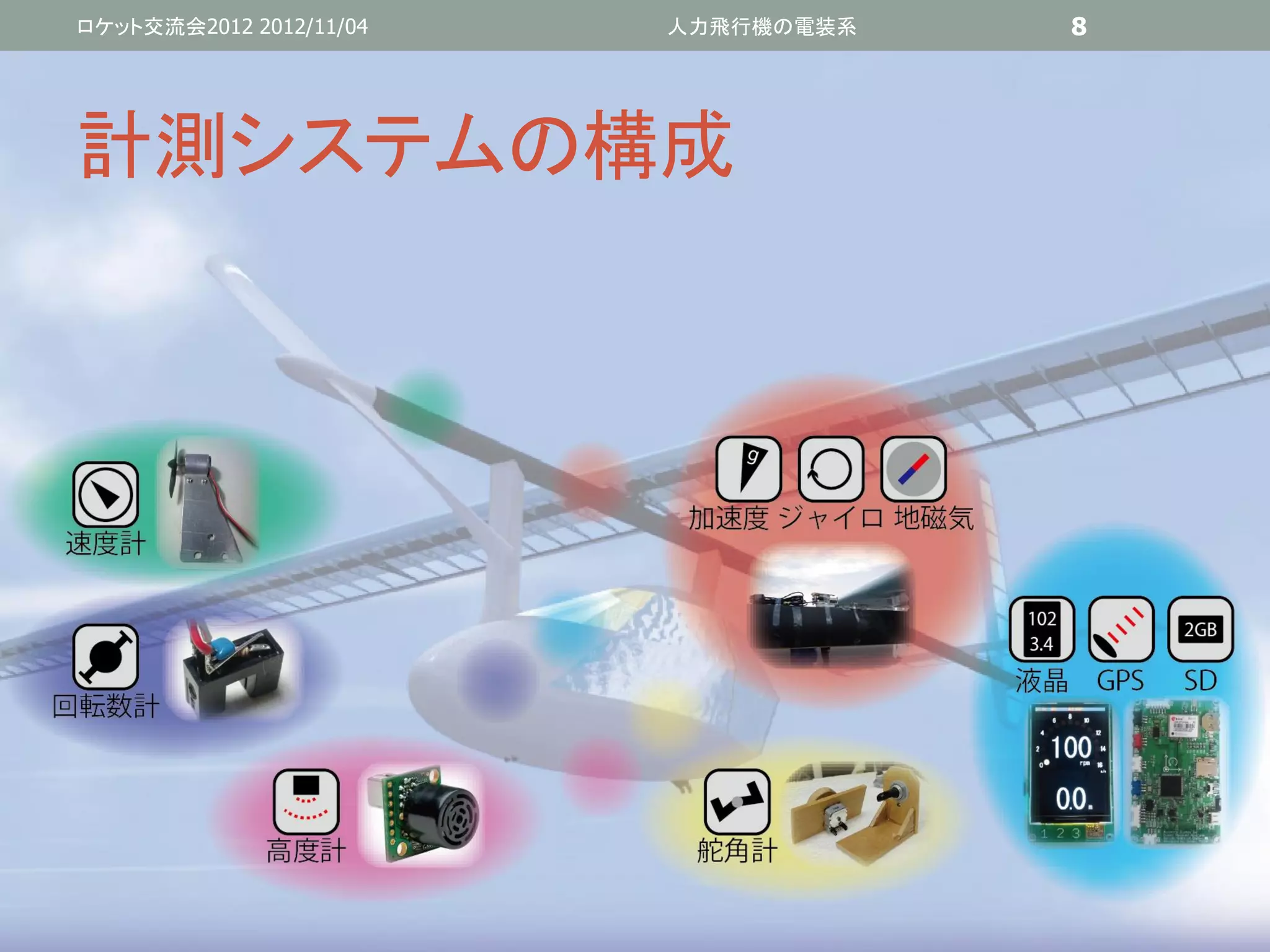

人力飛行機の電装系 8 計測システムの構成
9.
ロケット交流会2012 2012/11/04

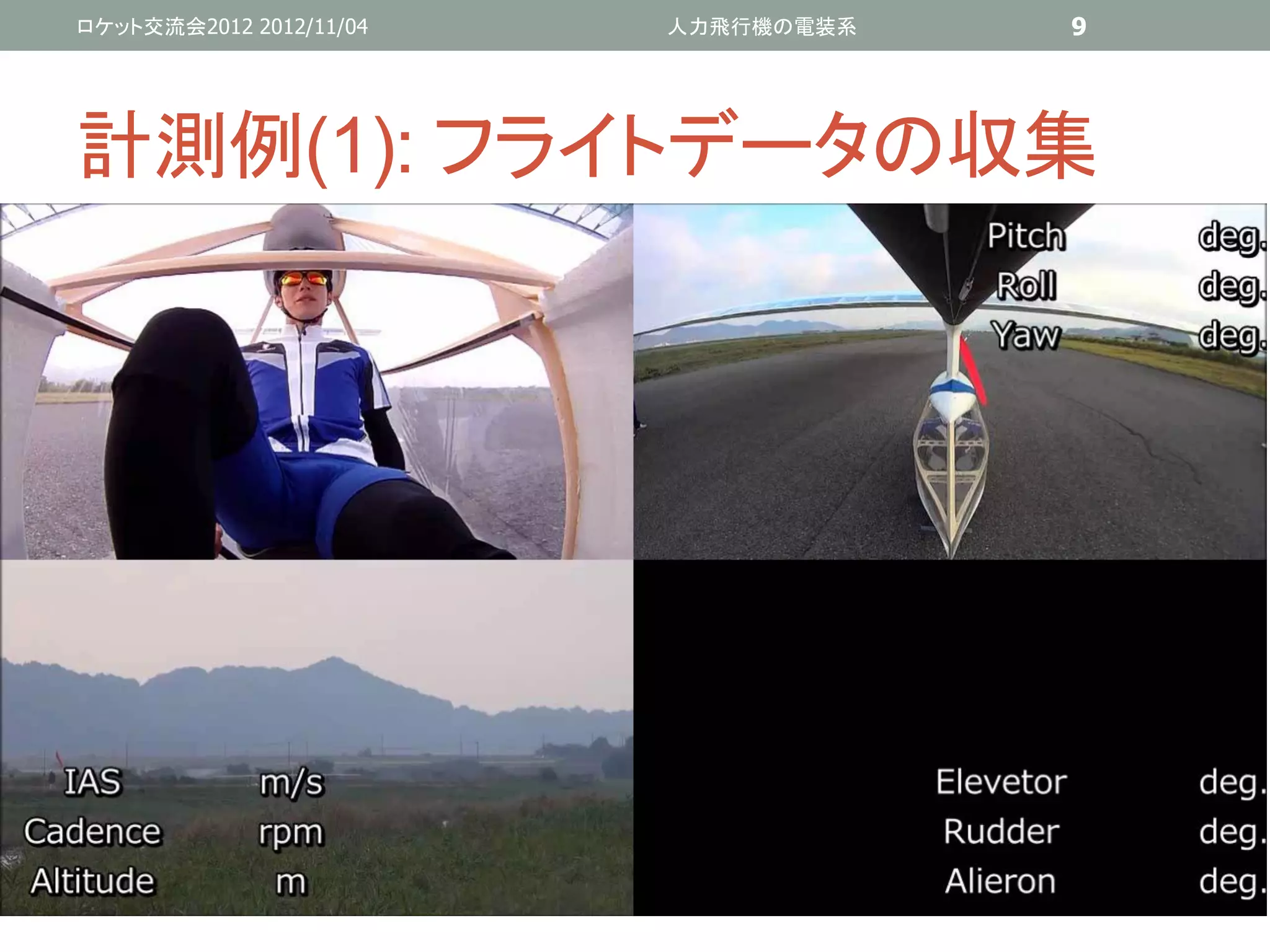

人力飛行機の電装系 9 計測例(1): フライトデータの収集
10.
ロケット交流会2012 2012/11/04

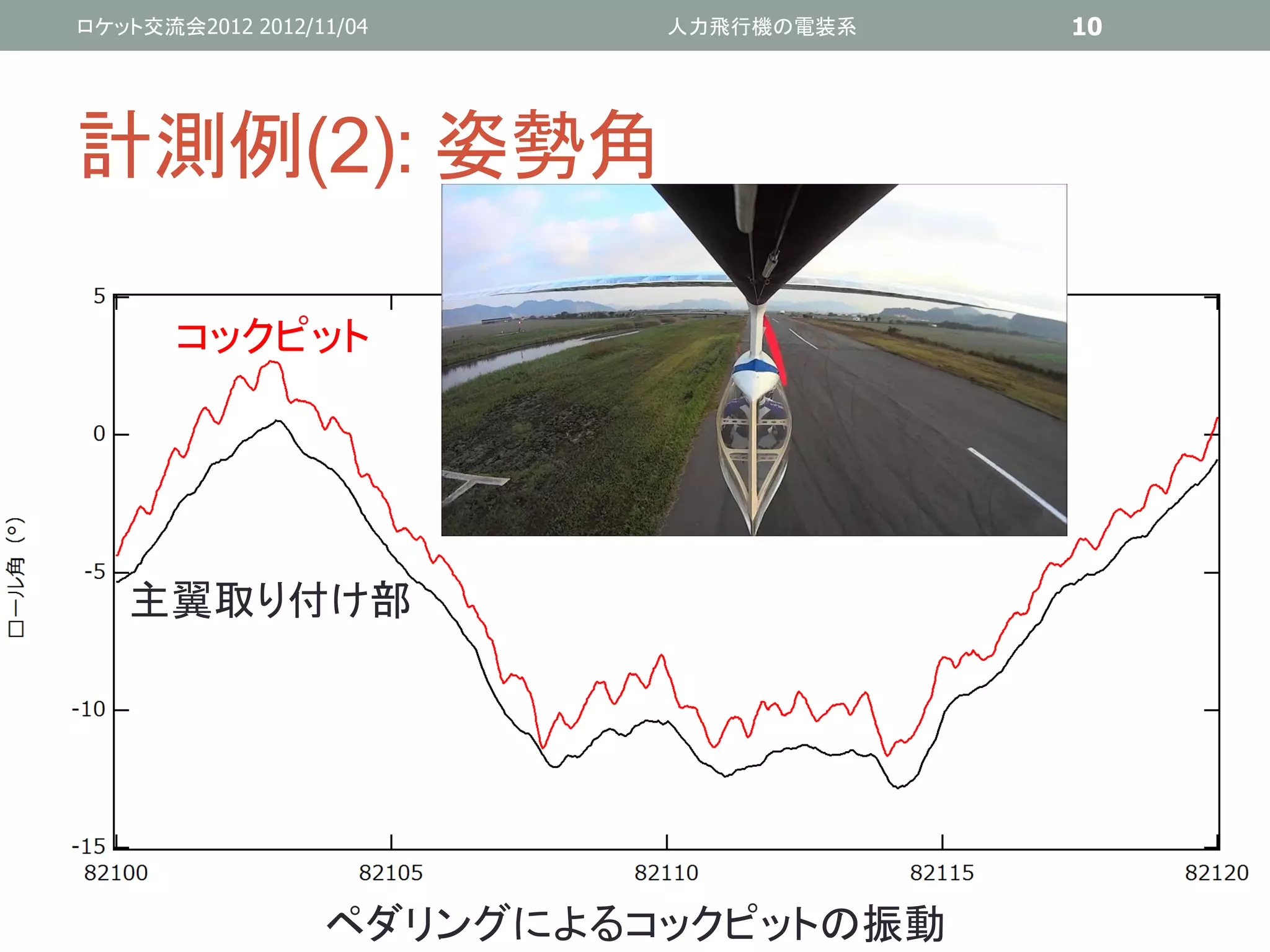

人力飛行機の電装系 10 計測例(2): 姿勢角 コックピット 主翼取り付け部 ペダリングによるコックピットの振動
11.
ロケット交流会2012 2012/11/04

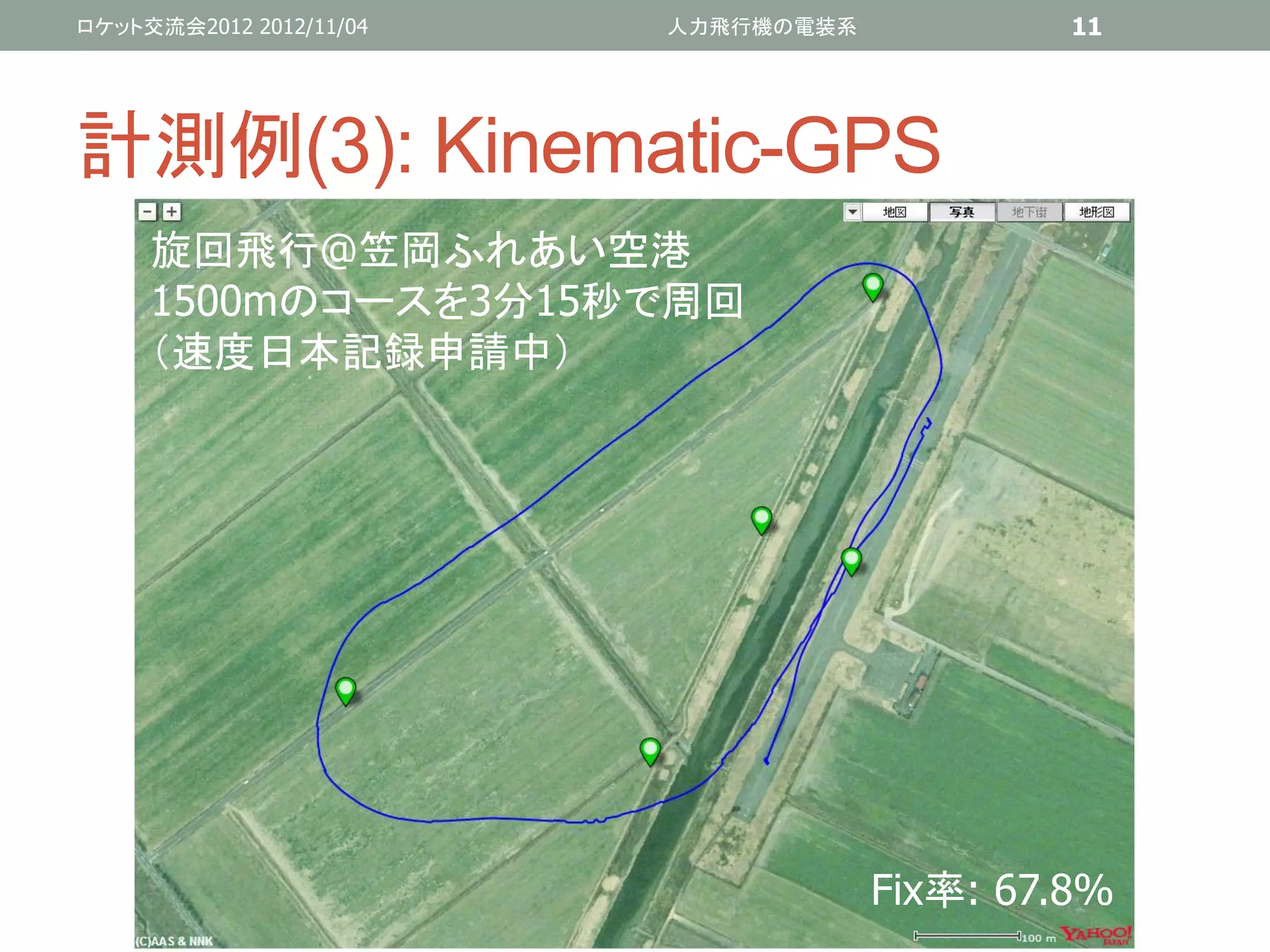

人力飛行機の電装系 11 計測例(3): Kinematic-GPS 旋回飛行@笠岡ふれあい空港 1500mのコースを3分15秒で周回 (速度日本記録申請中) Fix率: 67.8%
12.
ロケット交流会2012 2012/11/04

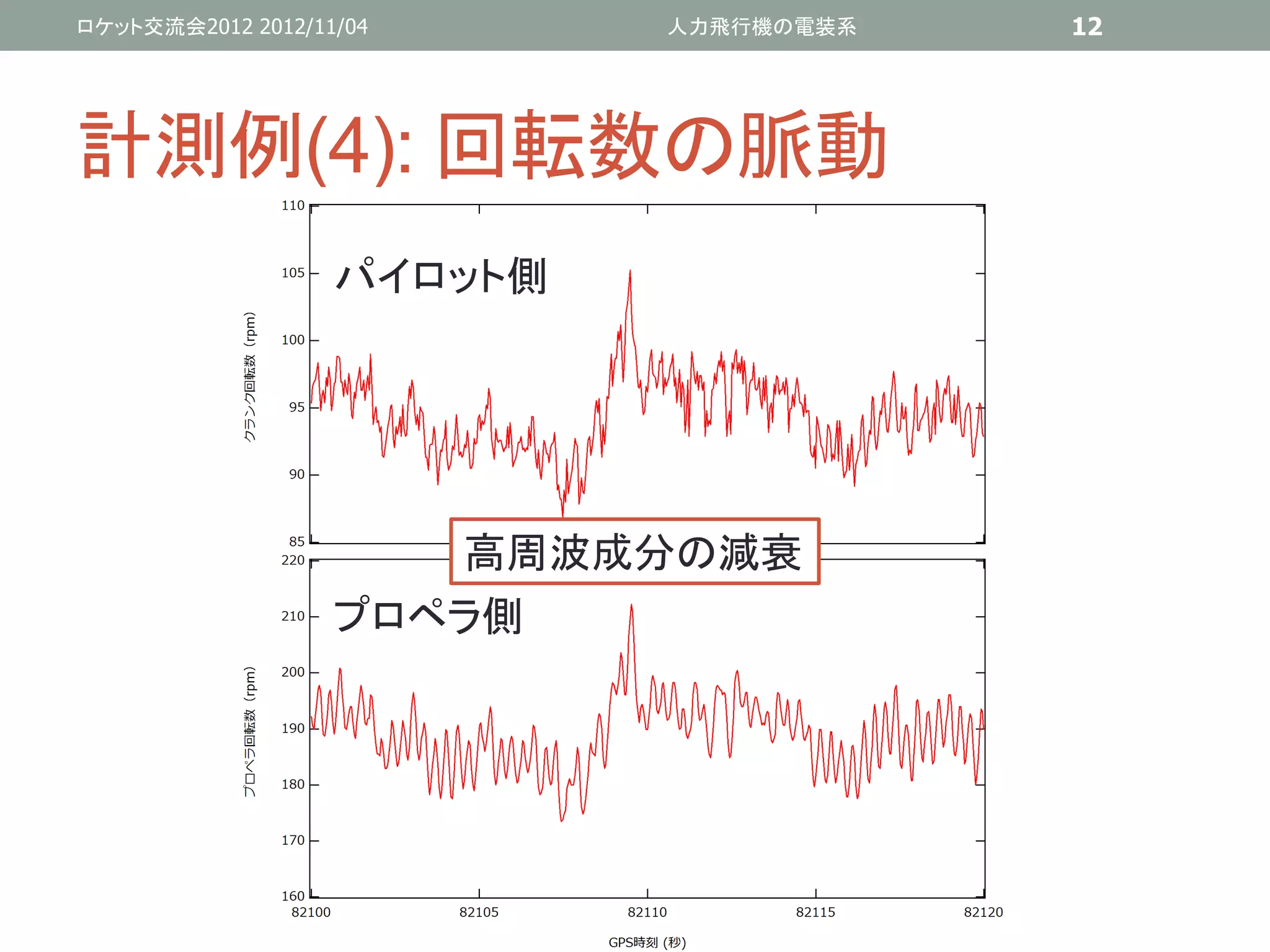

人力飛行機の電装系 12 計測例(4): 回転数の脈動 パイロット側 高周波成分の減衰 プロペラ側
13.
ロケット交流会2012 2012/11/04

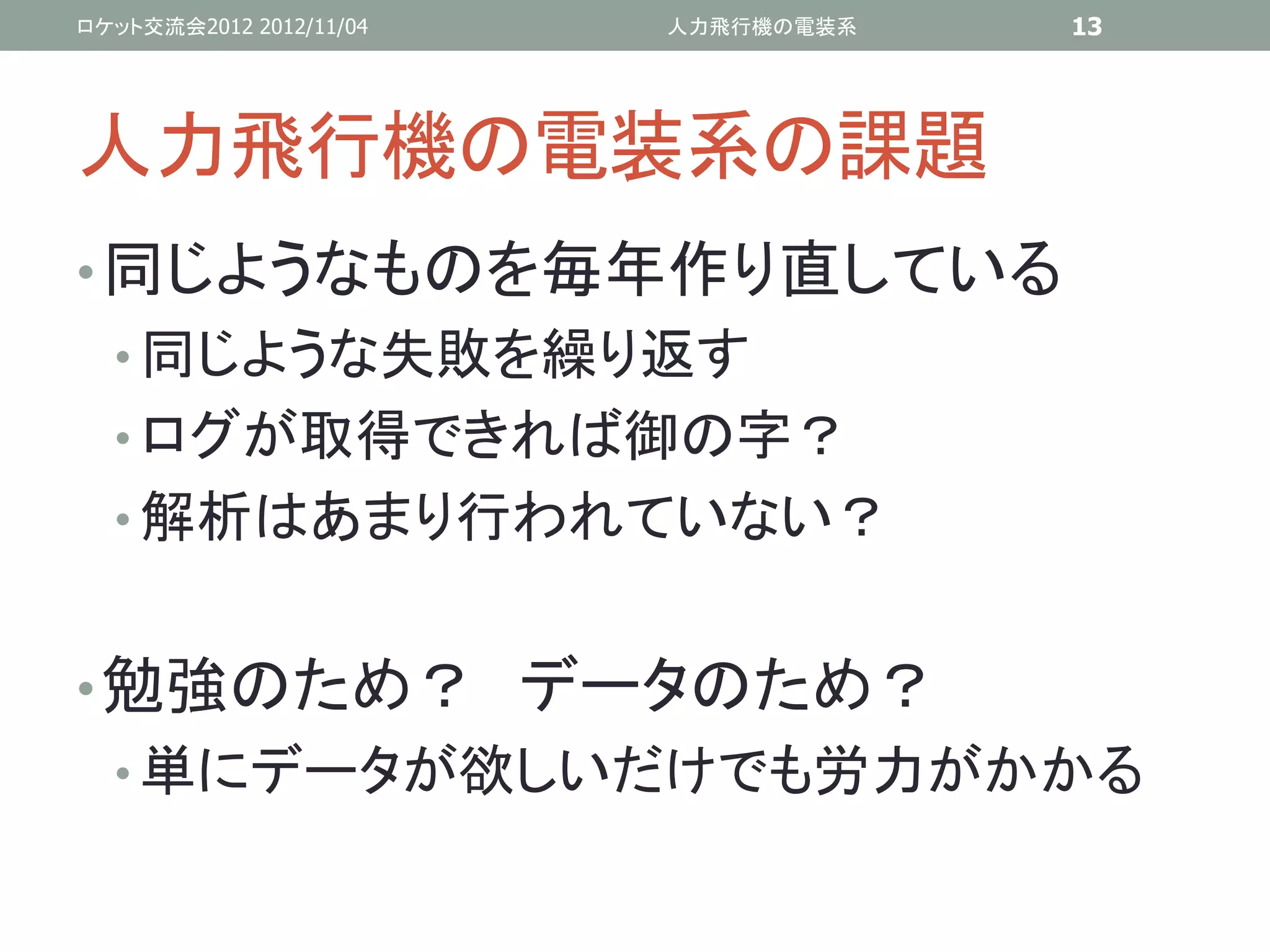

人力飛行機の電装系 13 人力飛行機の電装系の課題 • 同じようなものを毎年作り直している • 同じような失敗を繰り返す • ログが取得できれば御の字? • 解析はあまり行われていない? • 勉強のため? データのため? • 単にデータが欲しいだけでも労力がかかる
14.
ロケット交流会2012 2012/11/04

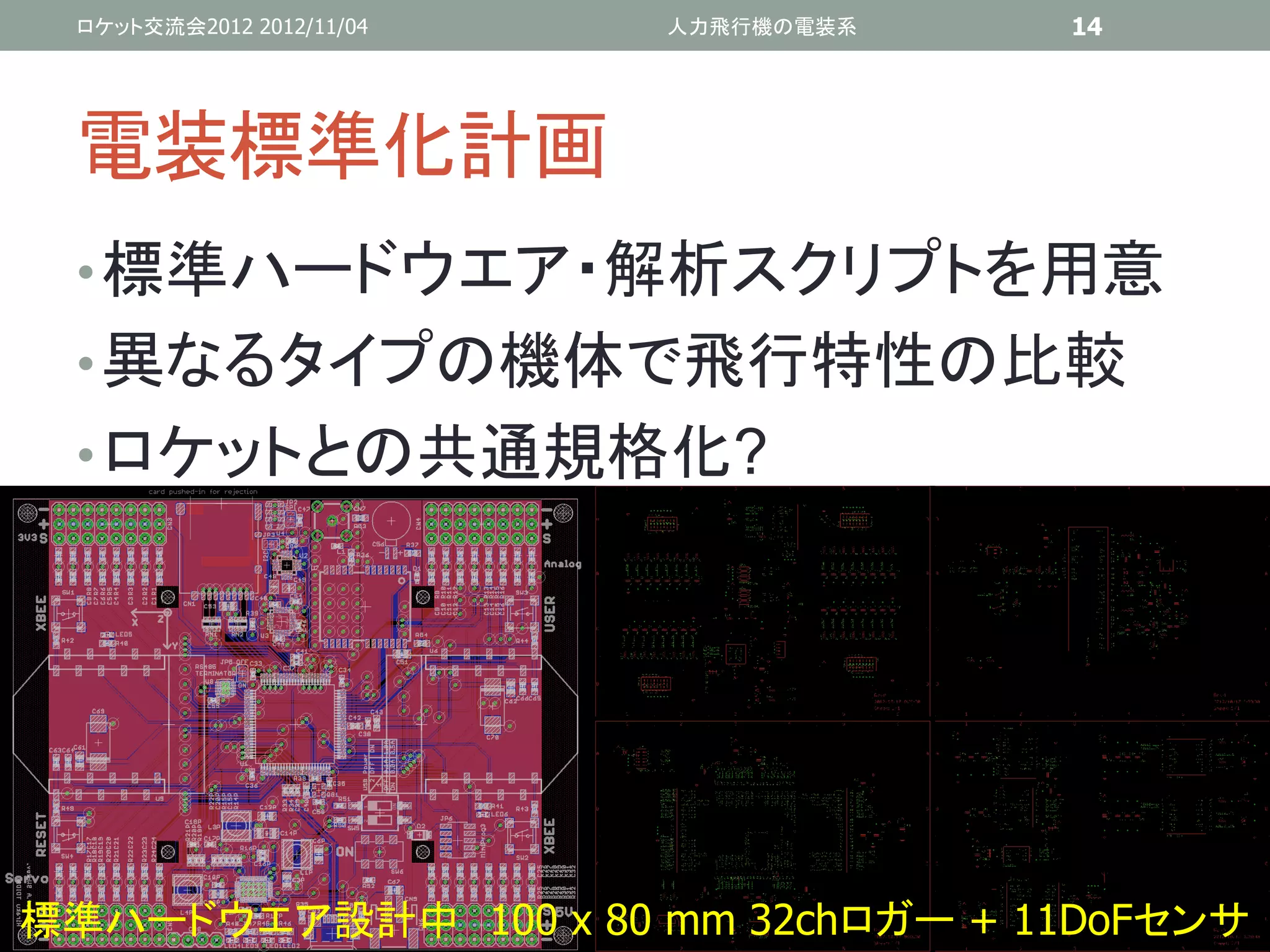

人力飛行機の電装系 14 電装標準化計画 • 標準ハードウエア・解析スクリプトを用意 • 異なるタイプの機体で飛行特性の比較 • ロケットとの共通規格化? 標準ハードウエア設計中 100 x 80 mm 32chロガー + 11DoFセンサ
15.
ロケット交流会2012 2012/11/04

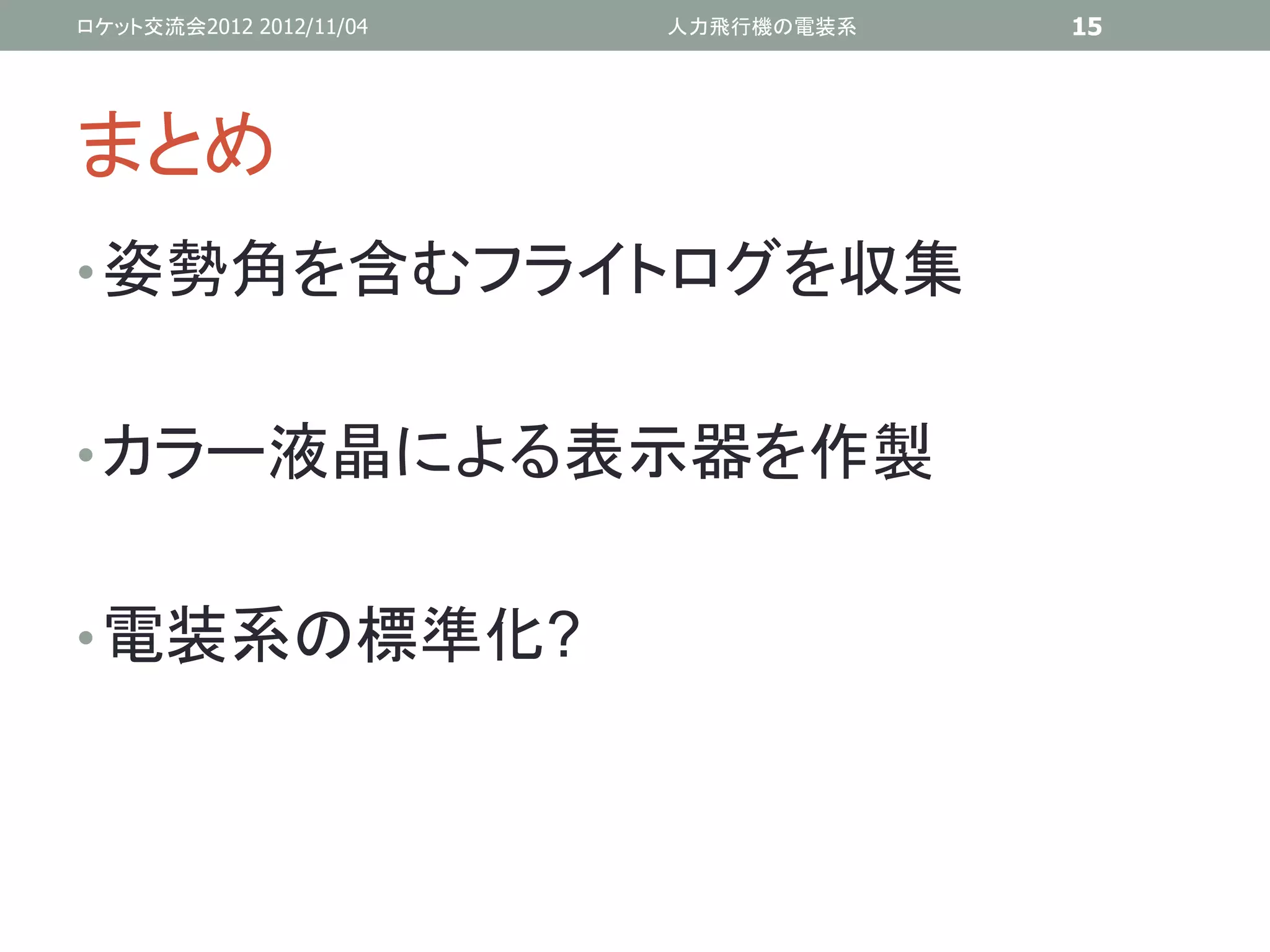

人力飛行機の電装系 15 まとめ • 姿勢角を含むフライトログを収集 • カラー液晶による表示器を作製 • 電装系の標準化?
