1. Bistable Multivibrator
Disusun Oleh:
Nama : Muhammad Fatkhurouf
NIM : 1410502002
Dosen
Pembimbing : R. Suryoto Edi Raharjo, S.T., M.Eng.
PROGAM STUDI TEKNIK MESIN
FAKULTAS TEKNIK – UNIVERSITAS TIDAR
MAGELANG
2015
1
2. DAFTAR ISI
Pendahuluan ……………………………………… 3

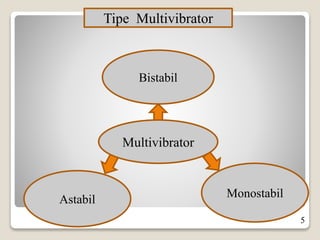

Tipe Multivibrator ……………………………….. 5
Multivibrator Bistabil …………………………….. 7

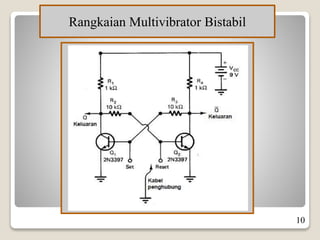

Rangkaian Multivibrator Bistabil ………………… 10
Daftar Pustaka …………………………………….. 11
Penutup ……………………………………………. 12
2
3. Multivibrator
Rangkaian Elektronik terpadu yang digunakan
untuk menerapkan variasi dari sistem dua keadaan
(two state system)yang dapat menghasilkan suatu
sinyal kontinue, yag dapat digunakan sebagai
pewaktu (timer) dari rangkaian-rangkaian
sekuensial
Dalam pengoperasianya memiliki dua keadaan
utama, yaitu keadaan stabil dan keadaan tak stabil
PENDAHULUAN
3

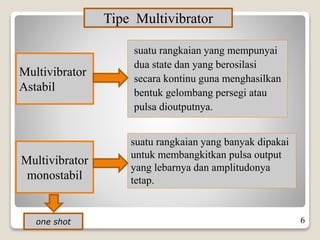

6. suatu rangkaian yang mempunyai
dua state dan yang berosilasi
secara kontinu guna menghasilkan
bentuk gelombang persegi atau
pulsa dioutputnya.
Multivibrator
Astabil
suatu rangkaian yang banyak dipakai
untuk membangkitkan pulsa output
yang lebarnya dan amplitudonya
tetap.
Multivibrator
monostabil
one shot
Tipe Multivibrator
6

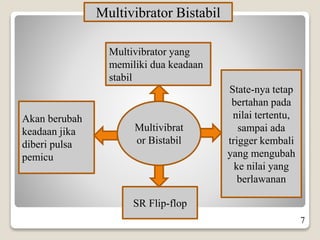

7. SR Flip-flop
State-nya tetap
bertahan pada
nilai tertentu,
sampai ada
trigger kembali
yang mengubah
ke nilai yang
berlawanan
Akan berubah
keadaan jika
diberi pulsa
pemicu
Multivibrat
or Bistabil
Multivibrator yang
memiliki dua keadaan
stabil
Multivibrator Bistabil
7
8. Multivibrator
Bistabil
Flip flop
atau latch
(penahan)
Akan lompat ke
satu kondisi (flip)
saat dipicu dan
bergeser kembali
ke kondisilai
(flop) jika dipicu
Elemen dasar
dari
rangkaian
logika
sekuensial
Output dari
flip flop
tergantug dari
keadaan
rangkaian
sebelumnya
8
9. Flip flop
Gambar 1. Diagram menunjukkan trigger pulsa 3 buah
input.Sesudah pulsa ke tiga outputnya tetap tinggi
9
