Возможности современных беспроводных сетей Cisco Сергей Монин 23/11/2011 Корпоративный авторизованный учебный центр REDCENTER

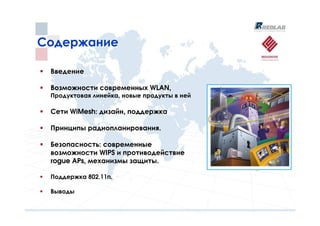

Содержание Введение Возможности современных WLAN, Продуктовая линейка, новые продукты в ней Сети WiMesh: дизайн, поддержка Принципы радиопланирования. Безопасность: современные возможности WIPS и противодействие rogue APs, механизмы защиты. Поддержка 802.11n. Выводы

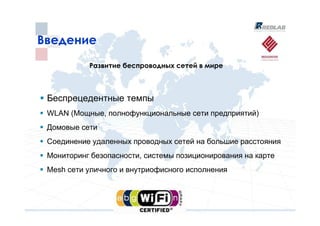

Введение Развитие беспроводных сетей в мире Беспрецедентные темпы WLAN (Мощные, полнофункциональные сети предприятий) Домовые сети Соединение удаленных проводных сетей на большие расстояния Мониторинг безопасности, системы позиционирования на карте Mesh сети уличного и внутриофисного исполнения

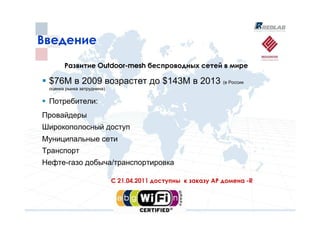

Введение Развитие Outdoor-mesh беспроводных сетей в мире $76M в 2009 возрастет до $143M в 2013 (в России оценка рынка затруднена) Потребители: Провайдеры Широкополосный доступ Муниципальные сети Транспорт Нефте-газо добыча/транспортировка С 21.04.2011 доступны к заказу АР домена -R

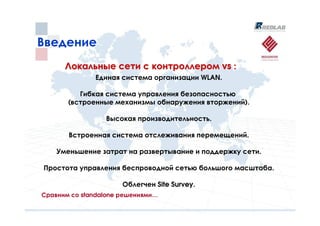

Введение Локальные сети с контроллером vs : Единая система организации WLAN. Гибкая система управления безопасностью (встроенные механизмы обнаружения вторжений). Высокая производительность. Встроенная система отслеживания перемещений. Уменьшение затрат на развертывание и поддержку сети. Простота управления беспроводной сетью большого масштаба. Облегчен Site Survey. Сравним со standalone решениями…
Введение Локальные сети с контроллером: Автоматическое управление производительностью сети: Восстановление покрытия при выходе из строя какой-либо АР В случае перегрузки, переключение новых пользователей

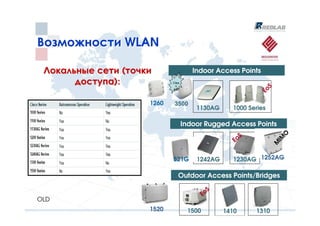

Возможности WLAN Локальные сети (точки Indoor Access Points доступа): Clea n S AIR Eo 1260 3500 1130AG 1000 Series Indoor Rugged Access Points O S Eo IM M 521G 1242AG 1230AG 1252AG Outdoor Access Points/Bridges S Eo OLD 1520 1500 1410 1310

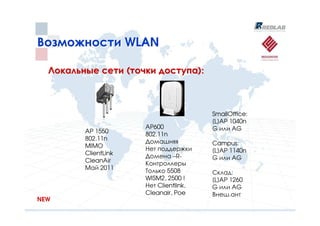

Возможности WLAN Локальные сети (точки доступа): SmallOffice: [L]AP 1040n AP600 G или AG AP 1550 802.11n 802.11n Домашняя MIMO Campus: Нет поддержки [L]AP 1140n ClientLink Домена –R- CleanAir G или AG Контроллеры Mай 2011 Только 5508 Склад: WISM2, 2500 ! [L]AP 1260 Нет Clientlink, G или AG Cleanair, Poe Внеш.ант NEW
Возможности WLAN Локальные сети (эконом класс): WET 200 b/g BRIDGE 5 * 10/100 MIMO POE WAP 200E b/g 119$ в Интернет AP MIMO OUTDOOR 419$ в Интернет WAP 200 b/g AP WAP 4410n MIMO AP 119$ в Интернет 4 ssid=4 vlans 179$ в Интернет LINUX NEW

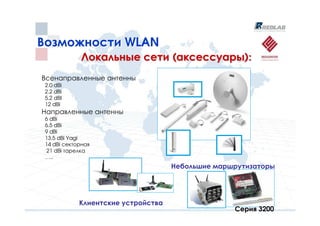

Возможности WLAN Локальные сети (аксессуары): Всенаправленные антенны 2.0 dBi 2.2 dBi 5.2 dBI 12 dBi Направленные антенны 6 dBi 6.5 dBi 9 dBi 13.5 dBi Yagi 14 dBi секторная 21 dBi тарелка ….. Небольшие маршрутизаторы Клиентские устройства Серия 3200

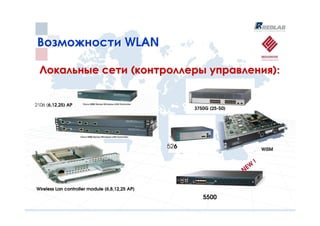

Возможности WLAN Локальные сети (контроллеры управления): 2106 (6,12,25) AP 3750G (25-50) 526 WiSM ! W NE Wireless Lan controller module (6,8,12,25 AP) 5500

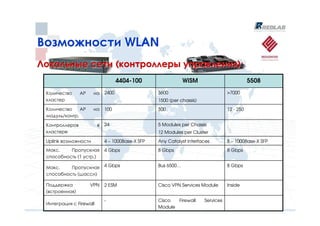

Возможности WLAN Локальные сети (контроллеры управления): 4404-100 WiSM 5508 Количество АР на 2400 3600 >7000 кластер 1500 (per chassis) Количество АР на 100 300 12 - 250 модуль/контр. Контроллеров в 24 5 Modules per Chassis кластере 12 Modules per Cluster Uplink возможности 4 – 1000Base-X SFP Any Catalyst interfaces 8 – 1000Base-X SFP Макс. Пропускная 4 Gbps 8 Gbps 8 Gbps способность (1 устр.) Макс. Пропускная 4 Gbps Bus 6500… 8 Gbps способность (шасси) Поддержка VPN 2 ESM Cisco VPN Services Module Inside (встроенная) - Cisco Firewall Services Интеграция с Firewall Module
Новое Контроллеры: 5508-12, 25, 50, 100, 250 (LICENSE-BASED) 5508-12 5508-25 5508-50 5508-100 5508-250 WiSM-300 Performance & Scale 4404-100 4402-12, 25, 50 3750G-25, 50 2106, 12, 25 WLCME-6, 8, 12, 25 H-REAP 1 6 12 25 50 100 250 300 500 # of APs

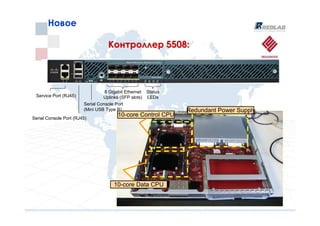

Новое Контроллер 5508: 8 Gigabit Ethernet Status Service Port (RJ45) Uplinks (SFP slots) LEDs Serial Console Port (Mini USB Type B) Redundant Power Supply 10-core Control CPU Serial Console Port (RJ45) 10-core Data CPU

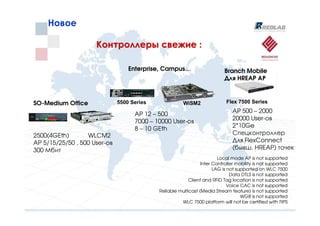

Новое Контроллеры свежие : Enterprise, Campus… Branch Mobile Для HREAP АР SO-Medium Office 5500 Series WiSM2 Flex 7500 Series AP 500 – 2000 AP 12 – 500 7000 – 10000 User-ов 20000 User-ов 2*10Ge 8 – 10 GEth 2500(4GEth) WLCM2 Спецконтроллер AP 5/15/25/50 , 500 User-ов Для FlexConnect 300 Мбит (бывш. HREAP) точек Local mode AP is not supported Inter Controller mobility is not supported LAG is not supported on WLC 7500 Data DTLS is not supported Client and RFID Tag location is not supported Voice CAC is not supported Reliable multicast (Media Stream feature) is not supported WGB is not supported WLC 7500 platform will not be certified with FIPS

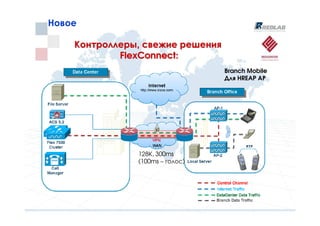

Новое Контроллеры, свежие решения FlexConnect: Branch Mobile Для HREAP АР 128K, 300ms (100ms – голос)

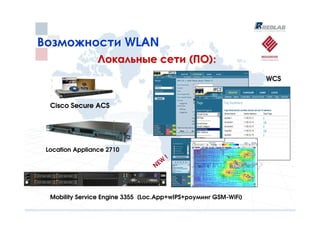

Возможности WLAN Локальные сети (ПО): WCS Cisco Secure ACS Location Appliance 2710 ! W NE Mobility Service Engine 3355 (Loc.App+wIPS+роуминг GSM-WiFi)

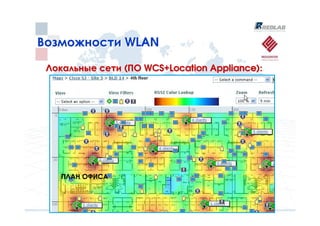

Возможности WLAN Локальные сети (ПО WCS+Location Appliance): ПЛАН ОФИСА

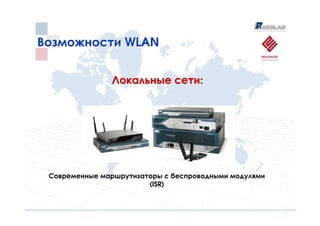

Возможности WLAN Локальные сети: Современные маршрутизаторы с беспроводными модулями (ISR)
Возможности WLAN Локальные сети: Layer 2 (Ethernet) Layer3 (IP/UDP) Controller Controller Controller Controller Возможность централизованного управления локальными сетями и филиалов и центрального офиса.

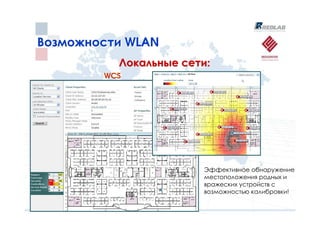

Возможности WLAN Локальные сети: WCS Эффективное обнаружение местоположения родных и вражеских устройств с возможностью калибровки!

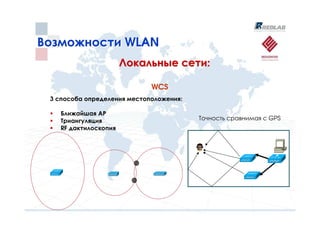

Возможности WLAN Локальные сети: WCS 3 способа определения местоположения: Ближайшая АР Триангуляция Точность сравнимая с GPS RF дактилоскопия

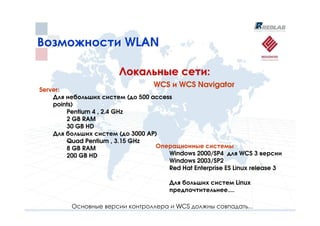

Возможности WLAN Локальные сети: WCS и WCS Navigator Server: Для небольших систем (до 500 access points) Pentium 4 , 2.4 GHz 2 GB RAM 30 GB HD Для больших систем (до 3000 AP) Quad Pentium , 3.15 GHz 8 GB RAM Операционные системы 200 GB HD Windows 2000/SP4 для WCS 3 версии Windows 2003/SP2 Red Hat Enterprise ES Linux release 3 Для больших систем Linux предпочтительнее.... Основные версии контроллера и WCS должны совпадать...
Возможности WLAN Локальные сети: WCS режим предсказания покрытия
Введение Районные и городские сети: Можно заняться покрытием городов, дорог и интеграцией уличных и внутренних сетей. Si Si Mesh Controller

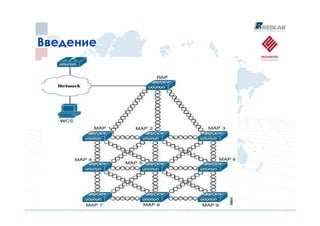

Введение

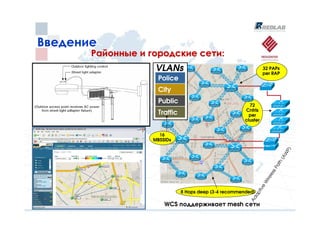

Введение Районные и городские сети: VLANs 32 PAPs per RAP Police City Public 72 Cntrls Traffic per cluster 16 MBSSIDs P) W (A th Pa ss le ire W e tiv 8 Hops deep (3-4 recommended) ap Ad WCS поддерживает mesh сети

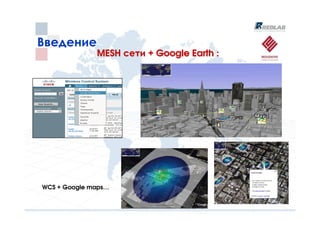

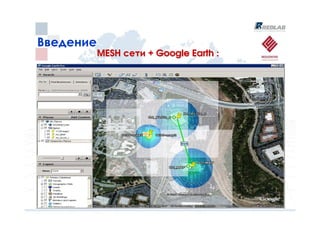

Введение MESH сети + Google Earth : WCS + Google maps…
Введение MESH сети + Google Earth :

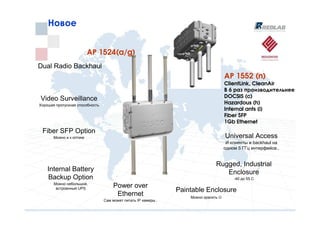

Новое АР 1524(a/g) Dual Radio Backhaul АР 1552 (n) ClientLink, CleanAir В 6 раз производительнее Video Surveillance DOCSIS (c) Хорошая пропускная способность Hazardous (h) Internal ants (i) Fiber SFP 1Gb Ethernet Fiber SFP Option Можно и к оптике Universal Access И клиенты и backhaul на одном 5 ГГц интерфейсе.. Rugged, Industrial Internal Battery Enclosure Backup Option -40 до 55 C Можно небольшой, встроенный UPS Power over Paintable Enclosure Ethernet Можно красить ☺ Сам может питать IP камеры..

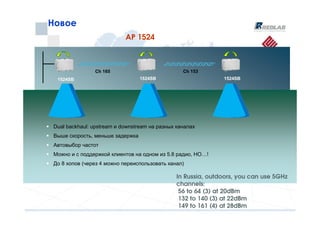

Новое АР 1524 Ch 165 Ch 153 1524SB 1524SB 1524SB Dual backhaul: upstream и downstream на разных каналах Выше скорость, меньше задержка Автовыбор частот Можно и с поддержкой клиентов на одном из 5.8 радио, НО…! До 8 хопов (через 4 можно переиспользовать канал) In Russia, outdoors, you can use 5GHz channels: 56 to 64 (3) at 20dBm 132 to 140 (3) at 22dBm 149 to 161 (4) at 28dBm

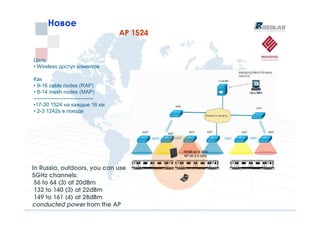

Новое АР 1524 Цель • Wireless доступ клиентов Как • 9-16 cable nodes (RAP) • 8-14 mesh nodes (MAP) ---------------------------------- •17-30 1524 на каждые 16 км • 2-3 1242s в поезде WGB on 5 GHz AP on 2.4 GHz In Russia, outdoors, you can use 5GHz channels: 56 to 64 (3) at 20dBm 132 to 140 (3) at 22dBm 149 to 161 (4) at 28dBm conducted power from the AP

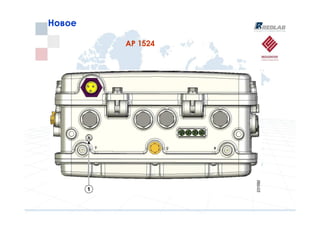

Новое АР 1524

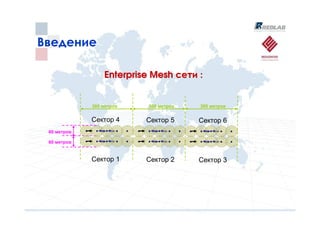

Введение Enterprise Mesh сети : 300 метров 300 метров 300 метров Сектор 4 Сектор 5 Сектор 6 60 метров 60 метров Сектор 1 Сектор 2 Сектор 3

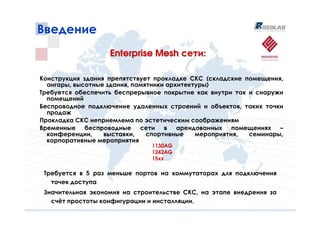

Введение Enterprise Mesh сети: Конструкция здания препятствует прокладке СКС (складские помещения, ангары, высотные здания, памятники архитектуры) Требуется обеспечить беспрерывное покрытие как внутри так и снаружи помещений Беспроводное подключение удаленных строений и объектов, таких точки продаж Прокладка СКС неприемлема по эстетическим соображениям Временные беспроводные сети в арендованных помещениях – конференции, выставки, спортивные мероприятия, семинары, корпоративные мероприятия 1130AG 1242AG 15xx Требуется в 5 раз меньше портов на коммутаторах для подключения точек доступа Значительная экономия на строительстве СКС, на этапе внедрения за счёт простоты конфигурации и инсталляции.

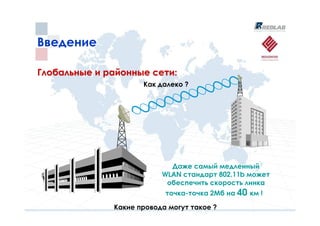

Введение Глобальные и районные сети: Как далеко ? Даже самый медленный WLAN стандарт 802.11b может обеспечить скорость линка точка-точка 2Мб на 40 км ! Какие провода могут такое ?

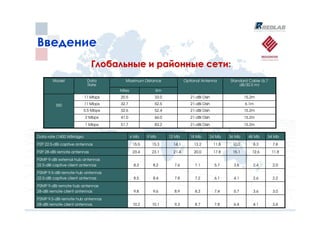

Введение Глобальные и районные сети: Model Data Maximum Distance Optional Antenna Standard Cable (6.7 Rate dB/30.5 m) Miles Km 11 Mbps 20.5 33.0 21-dBi Dish 15.2m 350 11 Mbps 32.7 52.5 21-dBi Dish 6.1m 5.5 Mbps 32.6 52.4 21-dBi Dish 15.2m 2 Mbps 41.0 66.0 21-dBi Dish 15.2m 1 Mbps 51.7 83.2 21-dBi Dish 15.2m Data rate (1400 WBridge) 6 Mb 9 Mb 12 Mb 18 Mb 24 Mb 36 Mb 48 Mb 54 Mb P2P 22.5-dBi captive antennas 15.5 15.3 14.1 13.2 11.8 10.0 8.3 7.8 P2P 28-dBi remote antennas 23.4 23.1 21.4 20.0 17.8 15.1 12.6 11.8 P2MP 9-dBi external hub antennas 22.5-dBi captive client antennas 8.3 8.2 7.6 7.1 5.7 3.8 2.4 2.0 P2MP 9.5-dBi remote hub antennas 22.5-dBi captive client antennas 8.5 8.4 7.8 7.2 6.1 4.1 2.6 2.2 P2MP 9-dBi remote hub antennas 28-dBi remote client antennas 9.8 9.6 8.9 8.3 7.4 5.7 3.6 3.0 P2MP 9.5-dBi remote hub antennas 28-dBi remote client antennas 10.2 10.1 9.3 8.7 7.8 6.4 4.1 3.4

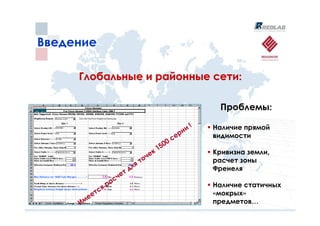

Введение Глобальные и районные сети: Проблемы: ! Наличие прямой р ии се видимости 0 0 к 15 Кривизна земли, о че расчет зоны ят т дл Френеля е а сч сяр Наличие статичных ет «мокрых» Име предметов…

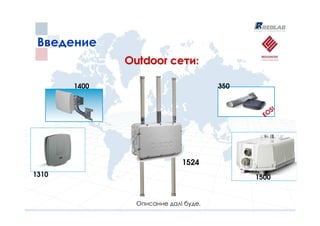

Введение Outdoor сети: 1400 350 S! EO 1524 1310 1500 Описание далi буде.

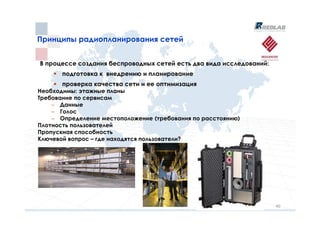

Принципы радиопланирования сетей Принципы радиопланирования сетей В процессе создания беспроводных сетей есть два вида исследований: подготовка к внедрению и планирование проверка качества сети и ее оптимизация Необходимы: этажные планы Требование по сервисам – Данные – Голос – Определение местоположение (требования по расстоянию) Плотность пользователей Пропускная способность Ключевой вопрос – где находятся пользователи? 40

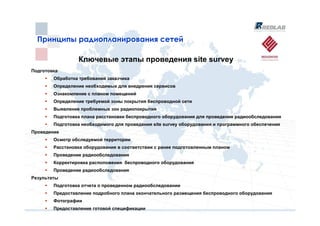

Принципы радиопланирования сетей Принципы радиопланирования сетей Ключевые этапы проведения site survey Подготовка Обработка требований заказчика Определение необходимых для внедрения сервисов Ознакомление с планом помещений Определение требуемой зоны покрытия беспроводной сети Выявление проблемных зон радиопокрытия Подготовка плана расстановки беспроводного оборудования для проведения радиообследования Подготовка необходимого для проведения site survey оборудования и программного обеспечения Проведение Осмотр обследуемой территории Расстановка оборудования в соответствии с ранее подготовленным планом Проведение радиообследования Корректировка расположения беспроводного оборудования Проведение радиообследования Результаты Подготовка отчета о проведенном радиообследовании Предоставление подробного плана окончательного размещения беспроводного оборудования Фотографии Предоставление готовой спецификации

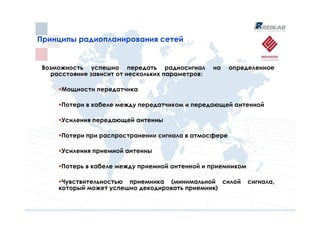

Принципы радиопланирования сетей Принципы радиопланирования сетей Возможность успешно передать радиосигнал на определенное расстояние зависит от нескольких параметров: Мощности передатчика Потери в кабеле между передатчиком и передающей антенной Усиления передающей антенны Потери при распространении сигнала в атмосфере Усиления приемной антенны Потерь в кабеле между приемной антенной и приемником Чувствительностью приемника (минимальной силой сигнала, который может успешно декодировать приемник)

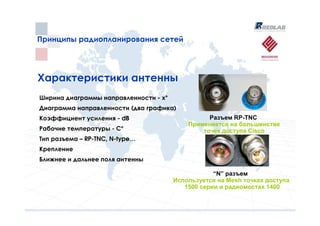

Принципы радиопланирования сетей Принципы радиопланирования сетей Характеристики антенны Ширина диаграммы направленности - х° Диаграмма направленности (два графика) Коэффициент усиления - dB Разъем RP-TNC Применяется на большинстве Рабочие температуры - C° точек доступа Cisco Тип разъема – RP-TNC, N-type… Крепление Ближнее и дальнее поля антенны “N” разъем Используется на Mesh точках доступа 1500 серии и радиомостах 1400

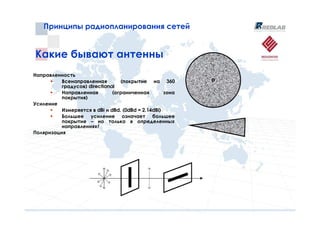

Принципы радиопланирования сетей Принципы радиопланирования сетей Какие бывают антенны Направленность Всенаправленная (покрытие на 360 градусов) directional Направленная (ограниченная зона покрытия) Усиление Измеряется в dBi и dBd. (0dBd = 2.14dBi) Большее усиление означает большее покрытие – но только в определенных направлениях! Поляризация

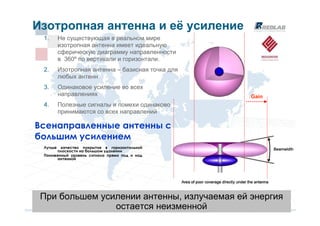

Изотропная антенна и её усиление 1. Не существующая в реальном мире изотропная антенна имеет идеальную сферическую диаграмму направленности в 360º по вертикали и горизонтали. 2. Изотропная антенна – базисная точка для любых антенн 3. Одинаковое усиление во всех направлениях Gain 4. Полезные сигналы и помехи одинаково принимаются со всех направлений Всенаправленные антенны с большим усилением Лучше качество покрытия в горизонтальной плоскости на большом удалении Пониженный уровень сигнала прямо под и над антенной При большем усилении антенны, излучаемая ей энергия остается неизменной
Ширина луча Вид сбоку Какие бывают антенны (vertical pattern) Направленные антенны Отсутствие покрытия прямо под антенной (null) У направленной антенны «лепестки» диаграммы Вид сверху сконцентрированы в одном направлении, приводя к сфокусированному излучению (horizontal coverage area) энергии. Направленная антенна излучает минимальное количество энергии в обратном направлении Существует несколько типов направленных антенн: параболические, yagi, патч-антенны, панельные и т.д. Cisco Aironet Antennas and Accessories Reference Guide http://www.cisco.com/en/US/prod/collateral/wireless/ps7 183/ps469/product_data_sheet09186a008008883b.ht ml

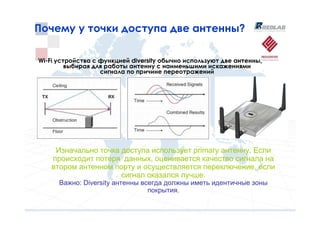

Почему у точки доступа две антенны? Wi-Fi устройства с функцией diversity обычно используют две антенны, выбирая для работы антенну с наименьшими искажениями сигнала по причине переотражений Изначально точка доступа использует primary антенну. Если происходит потеря данных, оценивается качество сигнала на втором антенном порту и осуществляется переключение, если сигнал оказался лучше. Важно: Diversity антенны всегда должны иметь идентичные зоны покрытия.

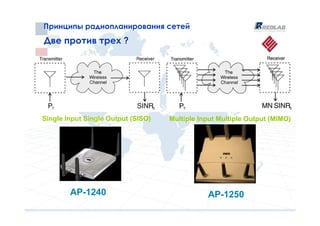

Принципы радиопланирования сетей Принципы радиопланирования сетей Две против трех ? Single Input Single Output (SISO) Multiple Input Multiple Output (MIMO) AP-1240 AP-1250

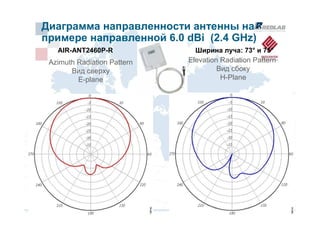

Диаграмма направленности антенны на примере направленной 6.0 dBi (2.4 GHz) AIR-ANT2460P-R Ширина луча: 73° и 75° Azimuth Radiation Pattern Elevation Radiation Pattern Вид сверху Вид сбоку E-plane H-Plane

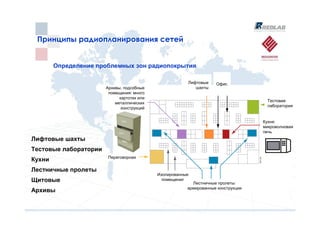

Принципы радиопланирования сетей Принципы радиопланирования сетей Определение проблемных зон радиопокрытия Лифтовые Офис Архивы, подсобные шахты помещения: много картотек или Тестовая металлических лаборатория конструкций Кухня: микроволновая печь Лифтовые шахты Тестовые лаборатории Переговорная Кухни Лестничные пролеты Изолированные Щитовые помещения Лестничные пролеты: армированные конструкции Архивы
Принципы радиопланирования сетей Принципы радиопланирования сетей Ослабление радиосигнала Препятствия на пути Ослабление радиосигнала после прохождения через радиосигнала препятствие Гипсокартонные стены 3 дБ Стены с металлической 6 дБ арматурой Бетонные стены 4 дБ Стеклопакеты 3 дБ Металлические двери 6 дБ Металлические двери в 12 дБ кирпичной кладке Неправильное расположение 3 - 6 дБ беспроводных устройств *примерные значения

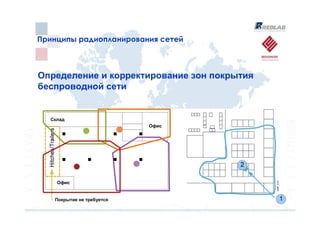

Принципы радиопланирования сетей Принципы радиопланирования сетей Определение и корректирование зон покрытия беспроводной сети Склад Офис Офис Покрытие не требуется

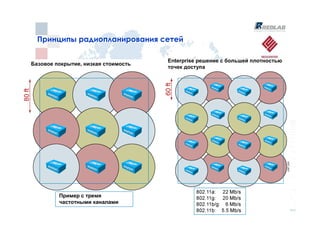

Принципы радиопланирования сетей Принципы радиопланирования сетей Enterprise решение с большей плотностью Базовое покрытие, низкая стоимость точек доступа Пример с тремя частотными каналами

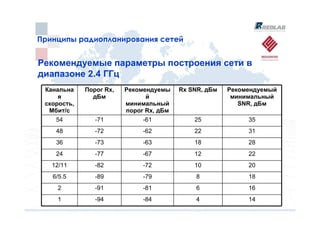

Принципы радиопланирования сетей Принципы радиопланирования сетей Рекомендуемые параметры построения сети в диапазоне 2.4 ГГц Канальна Порог Rx, Рекомендуемы Rx SNR, дБм Рекомендуемый я дБм й минимальный скорость, минимальный SNR, дБм Мбит/с порог Rx, дБм 54 -71 -61 25 35 48 -72 -62 22 31 36 -73 -63 18 28 24 -77 -67 12 22 12/11 -82 -72 10 20 6/5.5 -89 -79 8 18 2 -91 -81 6 16 1 -94 -84 4 14
Принципы радиопланирования сетей Принципы радиопланирования сетей Расположение точек доступа для отслеживания перемещения беспроводных клиентов

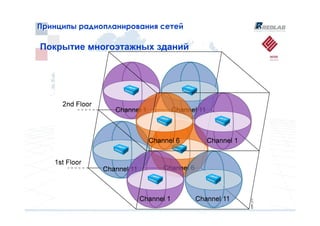

Принципы радиопланирования сетей Принципы радиопланирования сетей Покрытие многоэтажных зданий
Принципы радиопланирования сетей Принципы радиопланирования сетей Базовые механизмы проведения site survey

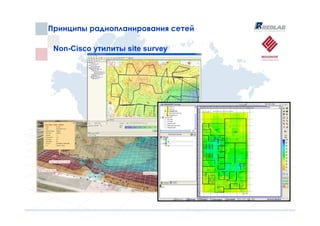

Принципы радиопланирования сетей Принципы радиопланирования сетей Non-Cisco утилиты site survey

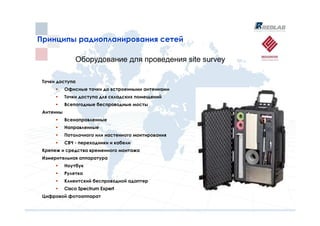

Принципы радиопланирования сетей Принципы радиопланирования сетей Оборудование для проведения site survey Точки доступа Офисные точки до встроенными антеннами Точки доступа для складских помещений Всепогодные беспроводные мосты Антенны Всенаправленные Направленные Потолочного или настенного монтирования СВЧ - переходники и кабели Крепеж и средства временного монтажа Измерительная аппаратура Ноутбук Рулетка Клиентский беспроводной адаптер Cisco Spectrum Expert Цифровой фотоаппарат

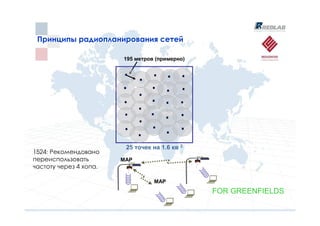

Принципы радиопланирования сетей Принципы радиопланирования сетей 195 метров (примерно) 25 точек на 1.6 кв 2 1524: Рекомендовано переиспользовать MAP частоту через 4 хопа. MAP FOR GREENFIELDS

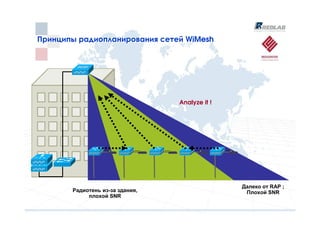

Принципы радиопланирования сетей WiMesh Принципы радиопланирования сетей WiMesh Analyze it ! Далеко от RAP ; Радиотень из-за здания, Плохой SNR плохой SNR
Принципы радиопланирования сетей Принципы радиопланирования сетей Site Survey Tools Air Magnet Planner & Surveyor Indoor and Outdoor GPS assisted 802.11a/b/g 4.9 GHz Cisco Spectrum Expert WCS Planning Tool EDX SurveyPro

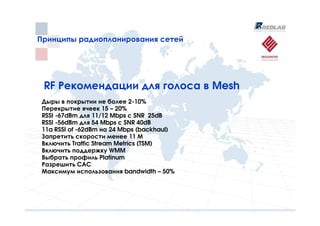

Принципы радиопланирования сетей Принципы радиопланирования сетей RF Рекомендации для голоса в Mesh Дыры в покрытии не более 2-10% Перекрытие ячеек 15 – 20% RSSI -67dBm для 11/12 Mbps с SNR 25dB RSSI -56dBm для 54 Mbps с SNR 40dB 11a RSSI of -62dBm на 24 Mbps (backhaul) Запретить скорости менее 11 М Включить Traffic Stream Metrics (TSM) Включить поддержку WMM Выбрать профиль Platinum Разрешить CAC Максимум использования bandwidth – 50%

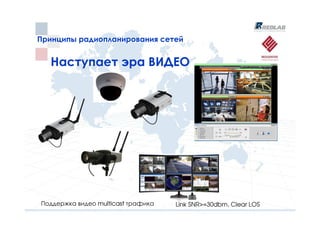

Принципы радиопланирования сетей Принципы радиопланирования сетей Наступает эра ВИДЕО Поддержка видео multicast трафика Link SNR>=30dbm, Clear LOS

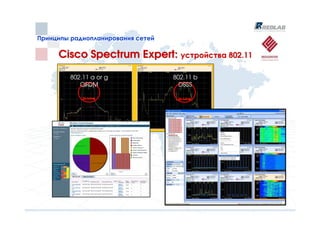

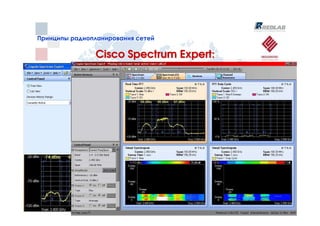

Принципы радиопланирования сетей Принципы радиопланирования сетей Cisco Spectrum Expert:
Принципы радиопланирования сетей Принципы радиопланирования сетей Cisco Spectrum Expert: устройства 802.11 802.11 a or g 802.11 b OFDM DSSS 20 MHz 20 MHz
Принципы радиопланирования сетей Принципы радиопланирования сетей Cisco Spectrum Expert: Микроволновка Высокий коэффициент заполнения в узкой полосе спектра Сильный смещающийся сигнал Снос частоты

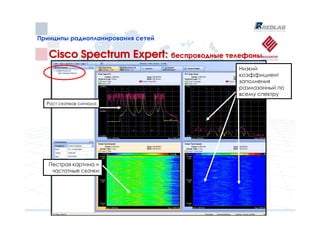

Принципы радиопланирования сетей Принципы радиопланирования сетей Cisco Spectrum Expert: Bluetooth
Принципы радиопланирования сетей Принципы радиопланирования сетей Cisco Spectrum Expert: беспроводные телефоны Низкий коэффициент заполнения размазанный по всему спектру Рост скачков сигнала Пестрая картина = частотные скачки
Принципы радиопланирования сетей Принципы радиопланирования сетей Cisco Spectrum Expert: аналоговые камеры Постоянный сигнал Коэффициен т занятости = 100% Полосы постоянного уровня мощности

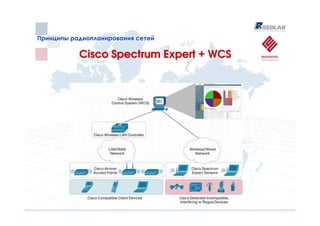

Принципы радиопланирования сетей Принципы радиопланирования сетей Cisco Spectrum Expert + WCS

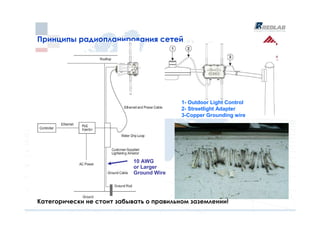

Принципы радиопланирования сетей Принципы радиопланирования сетей 1- Outdoor Light Control 2- Streetlight Adapter 3-Copper Grounding wire 10 AWG or Larger Ground Wire Категорически не стоит забывать о правильном заземлении!
Принципы радиопланирования сетей Принципы радиопланирования сетей WCS Mesh Info Neighbor AP Info Ping Test Controller - AP Link Test AP - AP
Принципы радиопланирования сетей Принципы радиопланирования сетей WCS Родительские отношения и их параметры

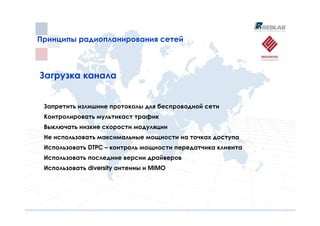

Принципы радиопланирования сетей Принципы радиопланирования сетей Загрузка канала Запретить излишние протоколы для беспроводной сети Контролировать мультикаст трафик Выключать низкие скорости модуляции Не использовать максимальные мощности на точках доступа Использовать DTPC – контроль мощности передатчика клиента Использовать последние версии драйверов Использовать diversity антенны и MIMO
Принципы радиопланирования сетей Принципы радиопланирования сетей Распространенные ошибки - Измерять на максимальной мощности - Измерять ноутбуком, а работать должны другие девайсы - Измерять с настройками точек доступа по умолчанию - Инжектор питания Cisco позволит вынести точку доступа на 200 метров от коммутатора - Можно предусмотреть все нюансы при помощи специальных программ - Большая зона покрытия одной AP – это хорошо. - Радиообследование необходимо только на этапе проектирования сети. - Можно обследовать бетонную коробку строящегося здания. Результаты после появления интерьера, перегородок и мебели не изменяться. - Существуют типовые проекты для похожих площадок.

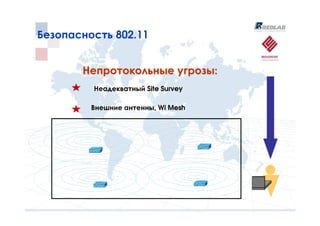

Безопасность 802.11 Непротокольные угрозы: Неадекватный Site Survey Внешние антенны, Wi Mesh

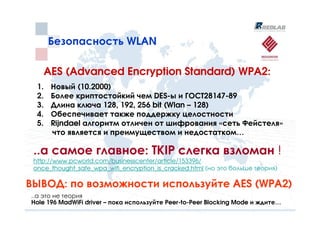

Безопасность WLAN AES (Advanced Encryption Standard) WPA2: 1. Новый (10.2000) 2. Более криптостойкий чем DES-ы и ГОСТ28147-89 3. Длина ключа 128, 192, 256 bit (Wlan – 128) 4. Обеспечивает также поддержку целостности 5. Rijndael алгоритм отличен от шифрования «сеть Фейстеля» что является и преимуществом и недостатком… ..а самое главное: TKIP слегка взломан ! http://www.pcworld.com/businesscenter/article/153396/ once_thought_safe_wpa_wifi_encryption_is_cracked.html (но это больше теория) ВЫВОД: по возможности используйте AES (WPA2) ..а это не теория Hole 196 MadWiFi driver – пока используйте Peer-to-Peer Blocking Mode и ждите…

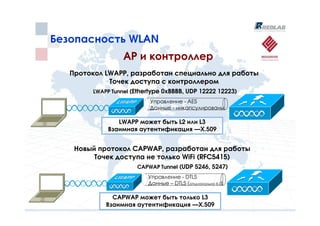

Безопасность WLAN AP и контроллер Протокол LWAPP, разработан специально для работы Точек доступа с контроллером LWAPP Tunnel (Ethertype 0xBBBB, UDP 12222 12223) Управление - AES Данные - инкапсулированы LWAPP может быть L2 или L3 Взаимная аутентификация —X.509 Новый протокол CAPWAP, разработан для работы Точек доступа не только WiFi (RFC5415) CAPWAP Tunnel (UDP 5246, 5247) Управление - DTLS Данные – DTLS (опционально 6.0) CAPWAP может быть только L3 Взаимная аутентификация —X.509
Безопасность WLAN NAC in-band Постоянный анализ любого трафика пользователей, Любых пользователей, контроль полосы времени. Пропускания в реальном времени. NAC Appliance

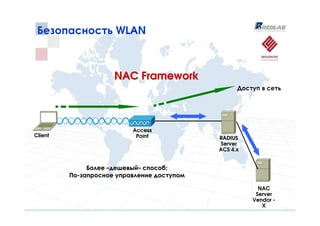

Безопасность WLAN NAC Framework Доступ в сеть Access Client Point RADIUS Server ACS 4.x Более «дешевый» способ: По-запросное управление доступом NAC Server Vendor - X
Безопасность WLAN РЭБ Spoof Unicast Deauthentication Spoof Unicast Deauthentication 2 AP Access Point Containment Rogue AP Controller
Безопасность WLAN РЭБ RLDP DHCP Access point Rogue AP IP Address Connect (port 6352) Controller
Безопасность WLAN Этапы борьбы с злодеями: Прослушивание всех устройств и анализ информации из beacon пакетов. Отслеживание проводных подключений и трассировка их. Блокировка портов на switch-ах, определение местоположения На карте. Включение режимов подавления. «Физическое» устранение проблемы. (по возможности)

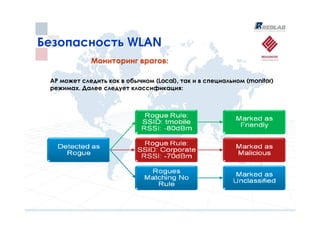

Безопасность WLAN Мониторинг врагов: АР может следить как в обычном (Local), так и в специальном (monitor) режимах. Далее следует классификация:

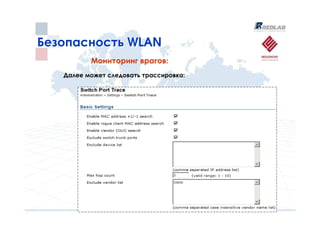

Безопасность WLAN Мониторинг врагов: Далее может следовать трассировка:

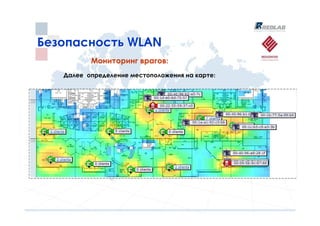

Безопасность WLAN Мониторинг врагов: Далее определение местоположения на карте:
Безопасность WLAN Мониторинг врагов: Далее подавление:

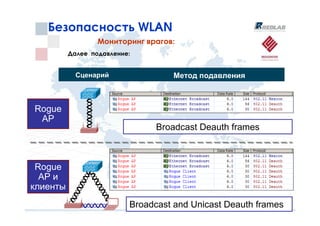

Безопасность WLAN Мониторинг врагов: Далее подавление: Сценарий Метод подавления Rogue AP Broadcast Deauth frames Rogue AP и клиенты Broadcast and Unicast Deauth frames

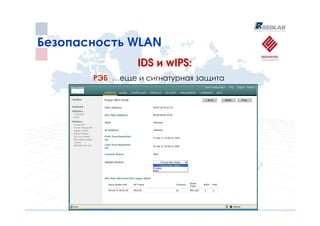

Безопасность WLAN IDS и wIPS: РЭБ …еще и сигнатурная защита

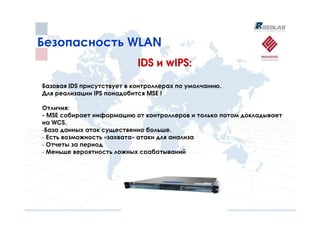

Безопасность WLAN IDS и wIPS: Базовая IDS присутствует в контроллерах по умолчанию. Для реализации IPS понадобится MSE ! Отличия: - MSE собирает информацию от контроллеров и только потом докладывает на WCS. -База данных атак существенно больше. - Есть возможность «захвата» атаки для анализа - Отчеты за период - Меньше вероятность ложных срабатываний

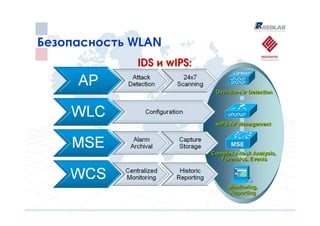

Безопасность WLAN IDS и wIPS: AP Over-the-Air Detection wIPS AP Management Complex Attack Analysis, Forensics, Events Monitoring, Reporting

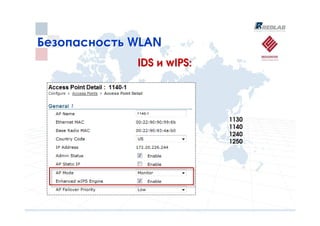

Безопасность WLAN IDS и wIPS: 1130 1140 1240 1250

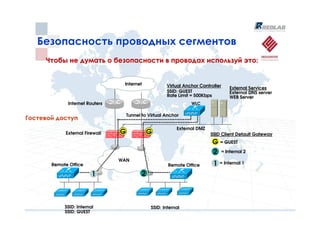

Безопасность проводных сегментов Чтобы не думать о безопасности в проводах используй это: Internet Virtual Anchor Controller External Services SSID: GUEST External DNS server Rate Limit = 500Kbps WEB Server Internet Routers WLC Tunnel to Virtual Anchor Гостевой доступ External DMZ External Firewall G G SSID Client Default Gateway G = GUEST 2 = Internal 2 WAN Remote Office Remote Office 1 = Internal 1 1 2 SSID: Internal SSID: Internal SSID: GUEST

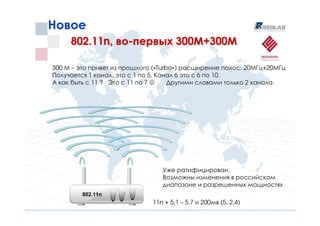

Новое 802.11n, во-первых 300М+300М 300 М – это привет из прошлого («Turbo») расширение полос: 20МГц+20МГц Получается 1 канал, это с 1 по 5. Канал 6 это с 6 по 10. А как быть с 11 ? Это с 11 по 7 ☺ Другими словами только 2 канала. Уже ратифицирован. Возможны изменения в российском диапазоне и разрешенных мощностях 802.11n 11n + 5.1 – 5.7 и 200мв (5, 2.4)

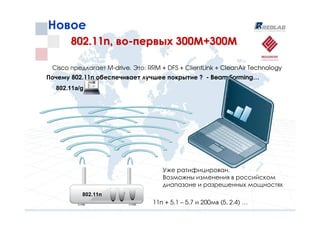

Новое 802.11n, во-первых 300М+300М Cisco предлагает M-drive. Это: RRM + DFS + ClientLink + CleanAir Technology Почему 802.11n обеспечивает лучшее покрытие ? - Beam Forming… 802.11a/g Уже ратифицирован. Возможны изменения в российском диапазоне и разрешенных мощностях 802.11n 11n + 5.1 – 5.7 и 200мв (5, 2.4) …

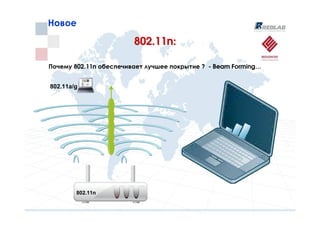

Новое 802.11n: Почему 802.11n обеспечивает лучшее покрытие ? - Beam Forming… 802.11a/g 802.11n
Новое 802.11n: Почему 802.11n обеспечивает лучшее покрытие ? - Beam Forming… 802.11a/g Beam Forming 802.11n

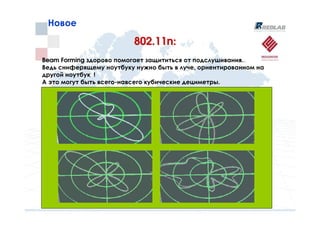

Новое 802.11n: Beam Forming здорово помогает защититься от подслушивания. Ведь сниферящему ноутбуку нужно быть в луче, ориентированном на другой ноутбук ! А это могут быть всего-навсего кубические дециметры.

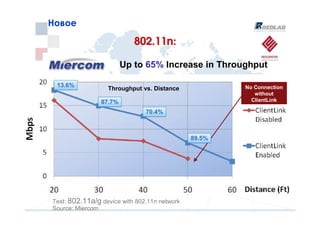

Новое 802.11n: Up to 65% Increase in Throughput 13.6% Throughput vs. Distance No Connection without ClientLink 87.7% 70.4% 89.5% Test: 802.11a/g device with 802.11n network Source: Miercom

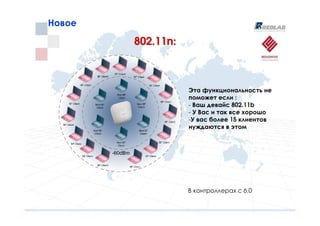

Новое 802.11n: Эта функциональность не поможет если : - Ваш девайс 802.11b - У Вас и так все хорошо -У вас более 15 клиентов нуждаются в этом В контроллерах с 6.0

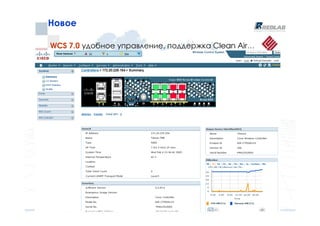

Новое WCS 7.0 удобное управление, поддержка Clean Air…
Новое WCS 7.0 Новая калибровочная модель Наконец то добавлен Client Walk ! Точность предсказания улучшена существенно.

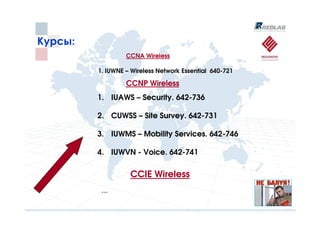

Курсы: CCNA Wireless 1. IUWNE – Wireless Network Essential 640-721 CCNP Wireless 1. IUAWS – Security. 642-736 2. CUWSS – Site Survey. 642-731 3. IUWMS – Mobility Services. 642-746 4. IUWVN - Voice. 642-741 CCIE Wireless …
СПАСИБО ЗА ВНИМАНИЕ! Контакты: Сергей Монин CCIE, CCSI, CQS, чего-то еще… sm@redcenter.ru Тел.: +7 (495) 984-2764 Москва, Киевское шоссе, Бизнес-парк Румянцево, REDLAB/REDCENTER
